Особенности ПЛЭН отопления и его преимущества

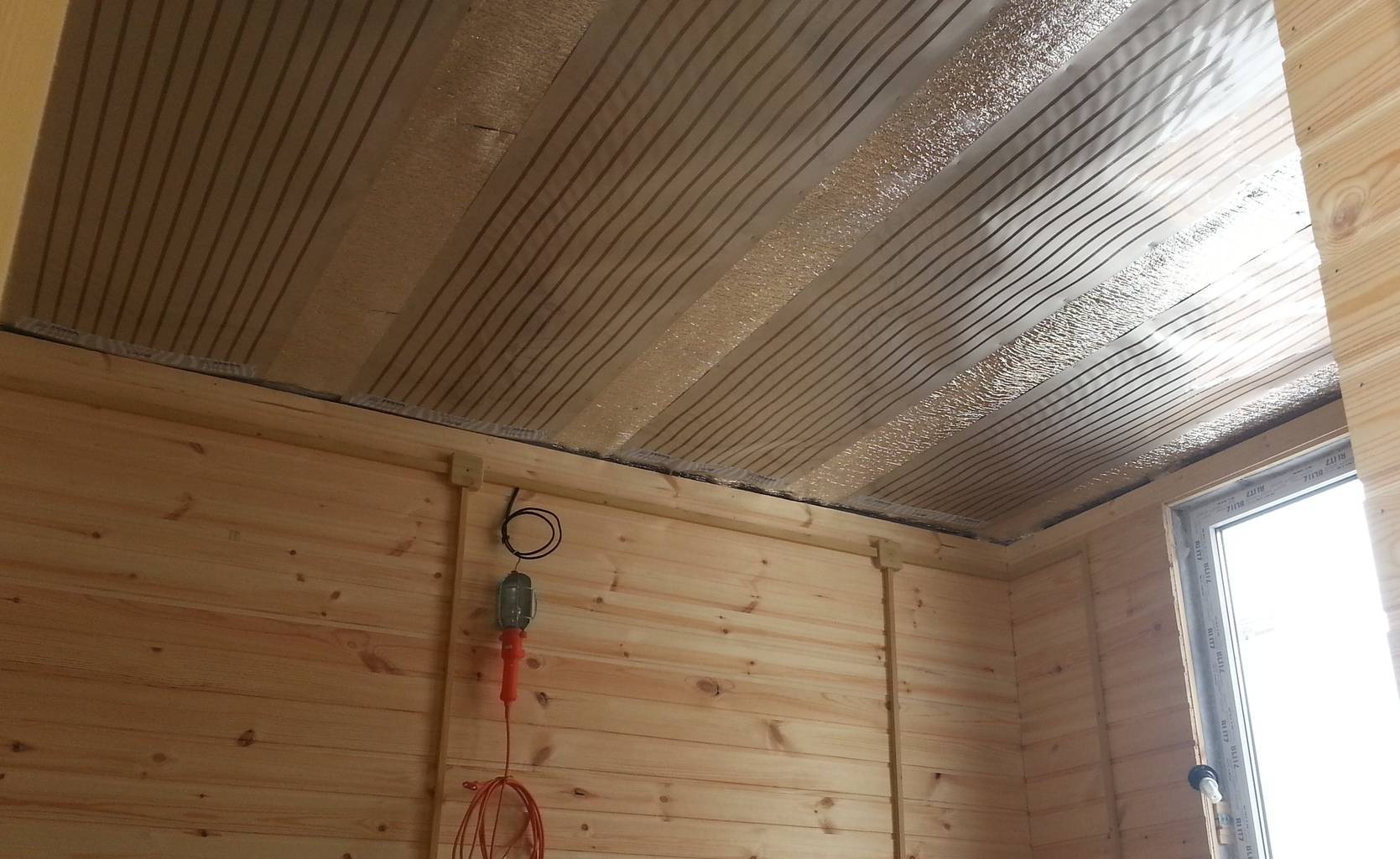

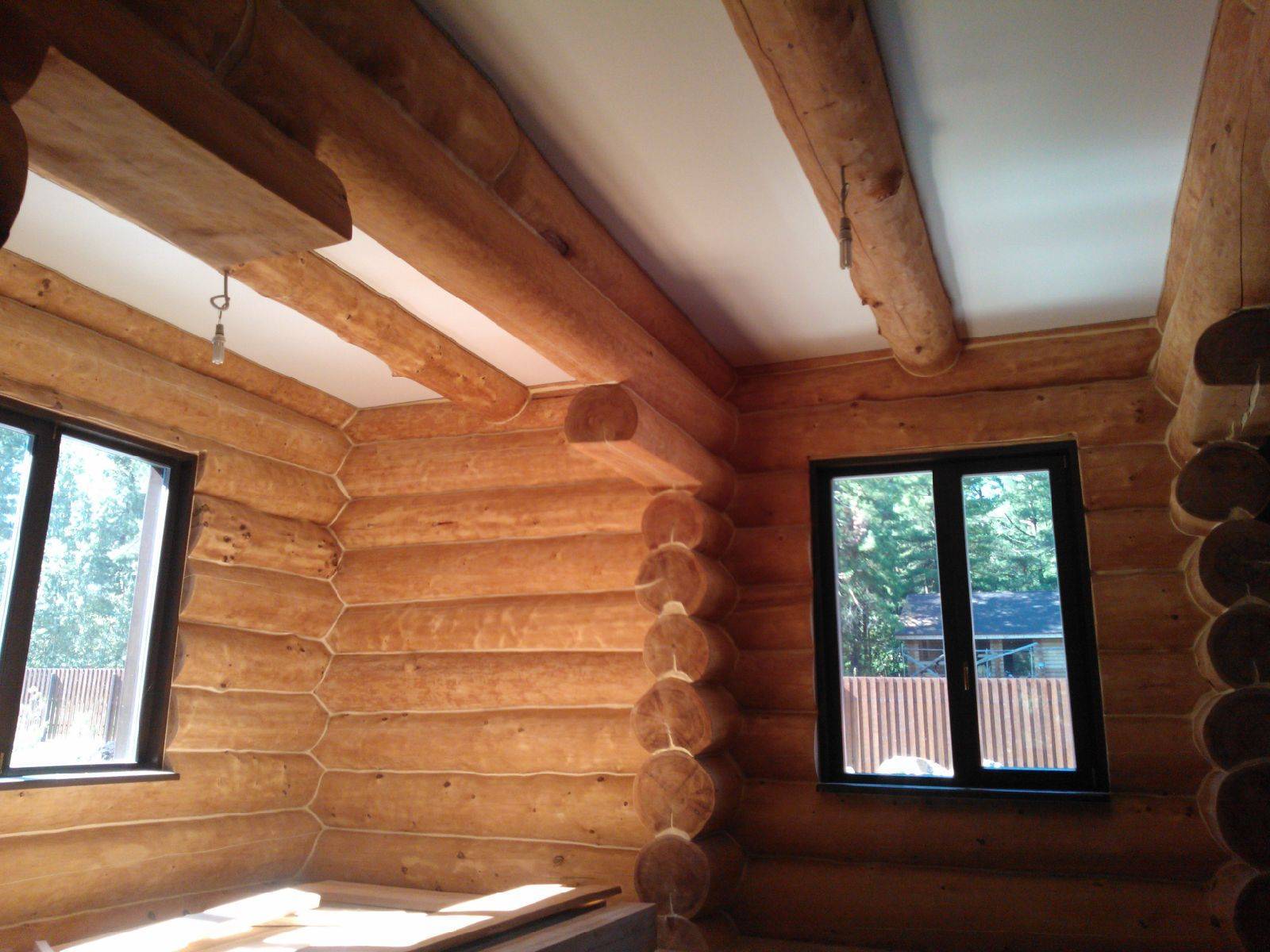

Как сделать теплый потолок в доме своими руками?

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

1. теплоизоляция потолка;
2. расчет площади пленки;
3. монтаж пленки, терморегулятора и датчика;
4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

• насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
• планируется ли жить в доме в зимний период, постоянно или наездами;
• объем обогреваемого участка. Это может быть как все помещение, так и часть его;
• будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

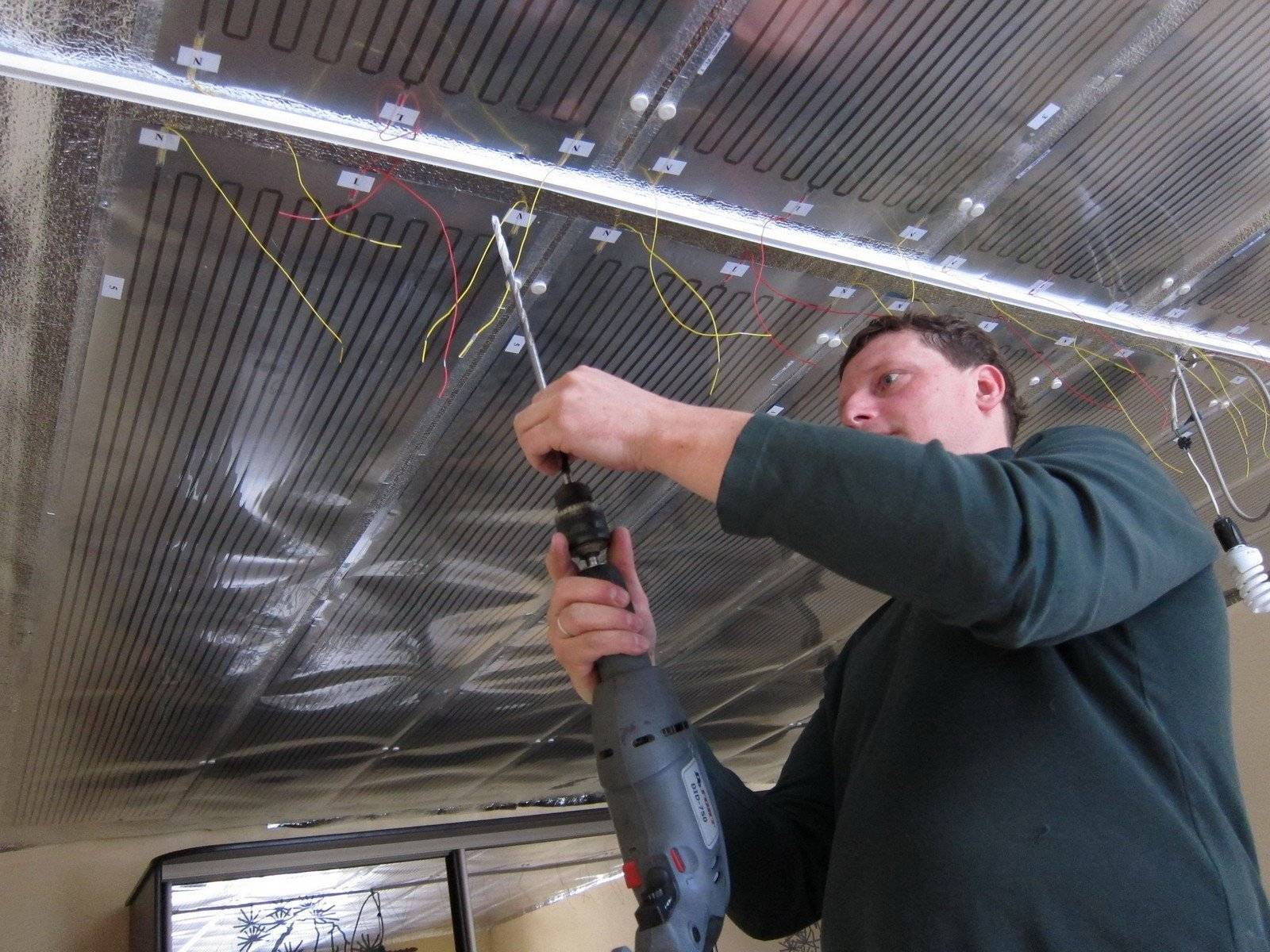

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

Финишная отделка

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

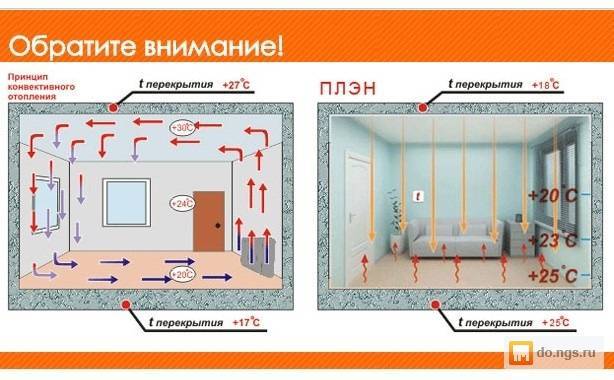

Как это работает?

Резистивный элемент, используемый в инфракрасных нагревательных устройствах, – это многослойная схема резисторов. В момент, когда пленочное отопление подключается к сети электропитания, резисторы получают заряд энергии, которая необходима для их нагрева.

Для того чтобы система работала максимально эффективно, следует перед укладкой ПлЭн на обратной стороне, которая будет соприкасаться со стеной, полом, потолком, разместить пленку из фольги – с ее помощью инфракрасные лучи будут отражаться в помещение.

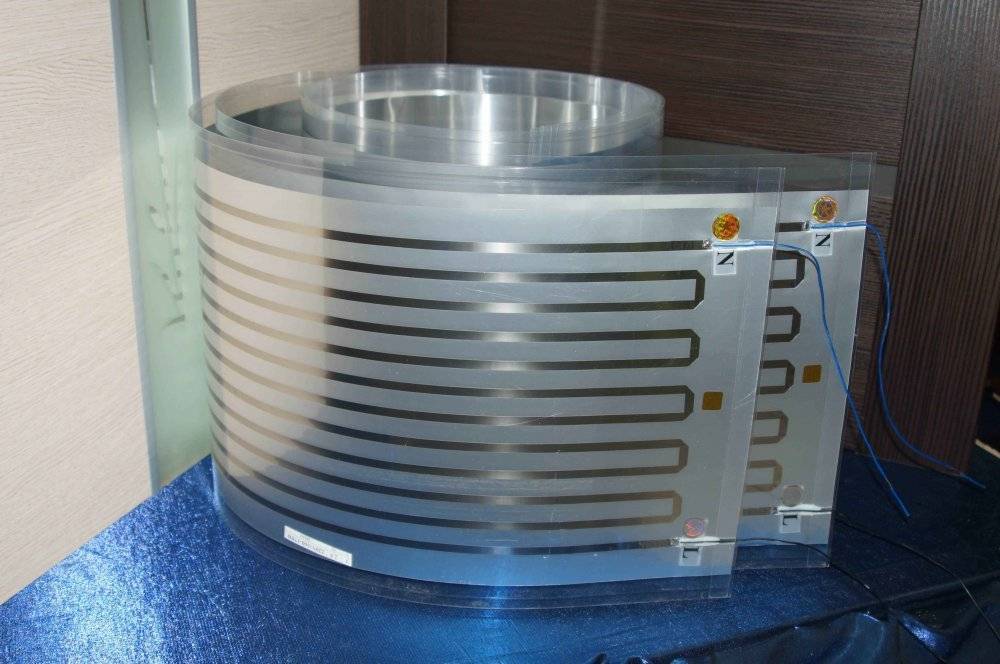

Составные части инфракрасной пленки

Если в помещении, которое планируется обогревать при помощи ПлЭн, хорошая теплоизоляция, то на нагрев самой резисторной пленки уходит достаточно мало времени – примерно 10% от того времени, которое необходимо для того чтобы прогреть воздух в помещении до наиболее комфортной температуры. Расчет времени нагрева довольно прост – примерно +10°C за 1,5-2 часа. После того, как в помещении будет достигнута комфортная температура, пленочное инфракрасное отопление выключается и включатся только для поддержания уровня тепла в комнате. Продолжительность включений – от 3 до 15 минут.

Правила монтажа пленочного отопления

Подключение пленки к терморегулятору

Установка во многом зависит от технических характеристик ПЛЭН отопления. Прежде всего – габаритных размеров рулона. Для выполнения этой работы можно не привлекать специалистов – все этапы монтажа выполняются без специальных инструментов

Важно правильно укомплектовать систему

Большинство отзывов о системе ПЛЭН отопления относится к эксплуатации этого типа теплоснабжения. И лишь небольшое количество говорит о возможных трудностях монтажа. Они связаны с первичным состоянием установочной поверхности и расположением электропроводки в доме.

Зная определение и особенности ПЛЭН отопление, были разработаны общие рекомендации по его установке. Они заключаются в следующем:

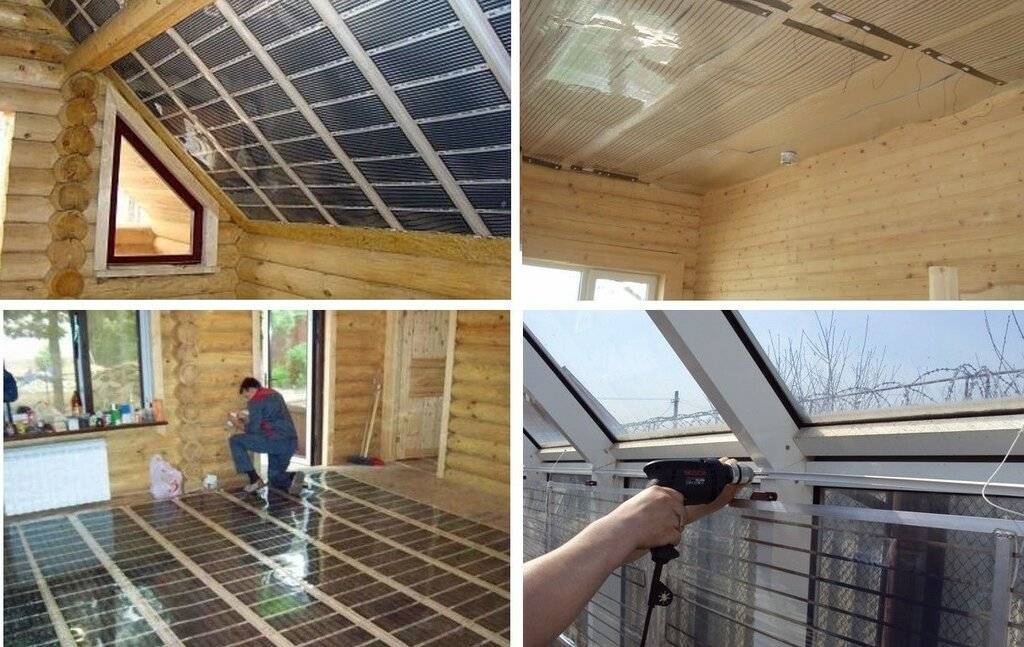

1. Выбор места крепления. Это может быть пол, стены или потолок. Последний вариант предпочтительнее, так как инфракрасное отопление ПЛЭН должно перекрывать как можно большую площадь комнаты. В идеале площадь составляет от 60 до 75 % от общей поверхности.
2. Подготовка чернового потолка. Во многих видео об отоплении ПЛЭН этому моменту уделяется мало внимания. Но для правильной работы необходимо обеспечить идеально ровную поверхность. Для этого делают монтажную решетку из оцинкованного профиля или деревянных реек.
3. Предварительное утепление и гидроизоляция. Это необходимо для обеспечения безопасной и долговременной работы инфракрасного отопления ПЛЭН.
4. Составление схемы монтажа. На ней указывают расположение пленки, подключение и установку управляющих элементов.

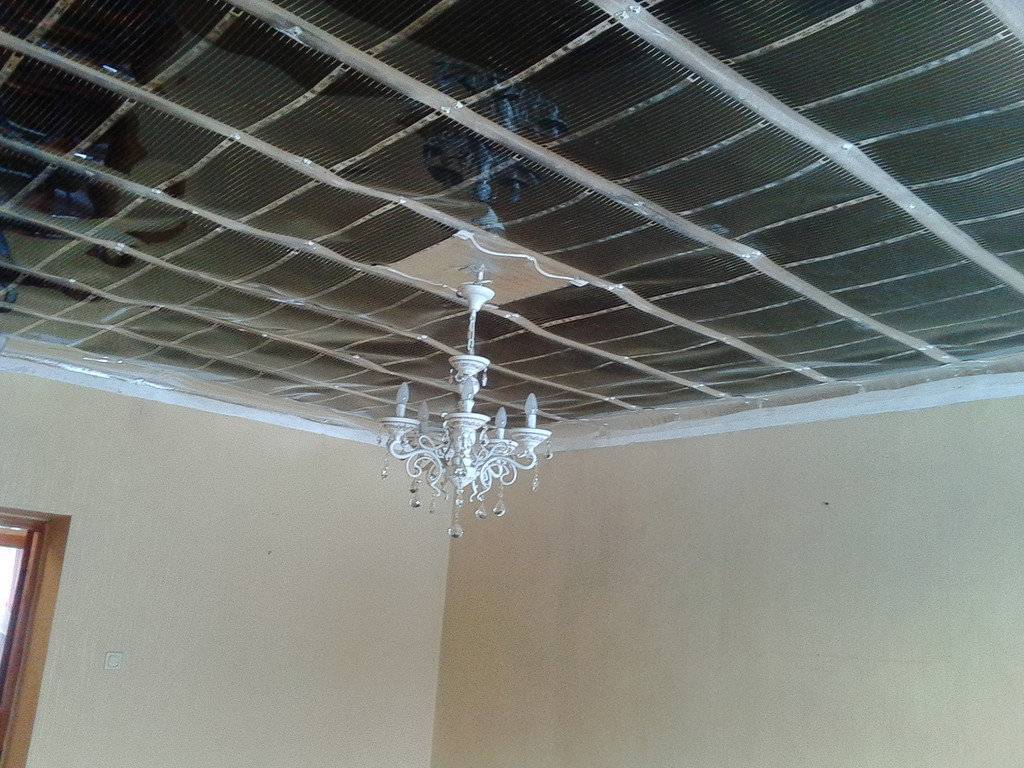

Монтаж ИК пленки

Только после этих действий можно осуществить установку ПЛЭН отопления своими руками. Расстояние между пленками должно быть не менее 10-12 см, а их отдаленность от стен составляет 4-5 см. Учитывая, что потолочное теплоснабжение ПЛЭН чувствительно к резистивному эффекту – в местах прохождения электропроводки устанавливают дополнительную изоляцию.

Если установка осуществляется на пол – нужно учитывать технические и эксплуатационные параметры ПЛЭН отопления. По завершении монтажа обязательно заливается бетонная стяжка. При этом необходимо проследить месторасположение пленок – в процессе заливки бетоном они не должны смещаться под механическим действием смеси.

Выбор производителя

Характеристики ПЛЭН примерно одинаковые, поскольку используется одна и та же технология производства, поэтому утверждения о преимуществах того или иного бренда не всегда достоверны. Хорошо зарекомендовал себя ПЛЭН , в частности ЭВО 300, купить эту пленку можно практически любом крупном городе, хоть Хабаровске или Иркутске. Также много хороших отзывов об обогревающих пластинах Фракарро и Ориент.

Правда следует учитывать, что энергосберегающие технологии и не стоят на месте, поэтому на рынке регулярно появляются новинки, позволяющие понизить теплопотери, а соответственно и потребление электроэнергии. Поэтому при проектировании систем альтернативного отопления следует внимательно изучить этот вопрос.

Установка полос

Производитель допускает укладку потолочного отопления своими руками, не прибегая к услугам специалиста. При этом нужно выполнить ряд условий. Во-первых, должна быть проведена теплоизоляция всего помещения (двери, окна, стены), а максимальная высота потолков не должна превышать 4 м.

70-80% пола необходимо закрыть. Нужно также рассчитать мощность тока, выделяемого на один квадрат системы (200 Вт). В противном случае следует вмонтировать блок распределения нагрузки.

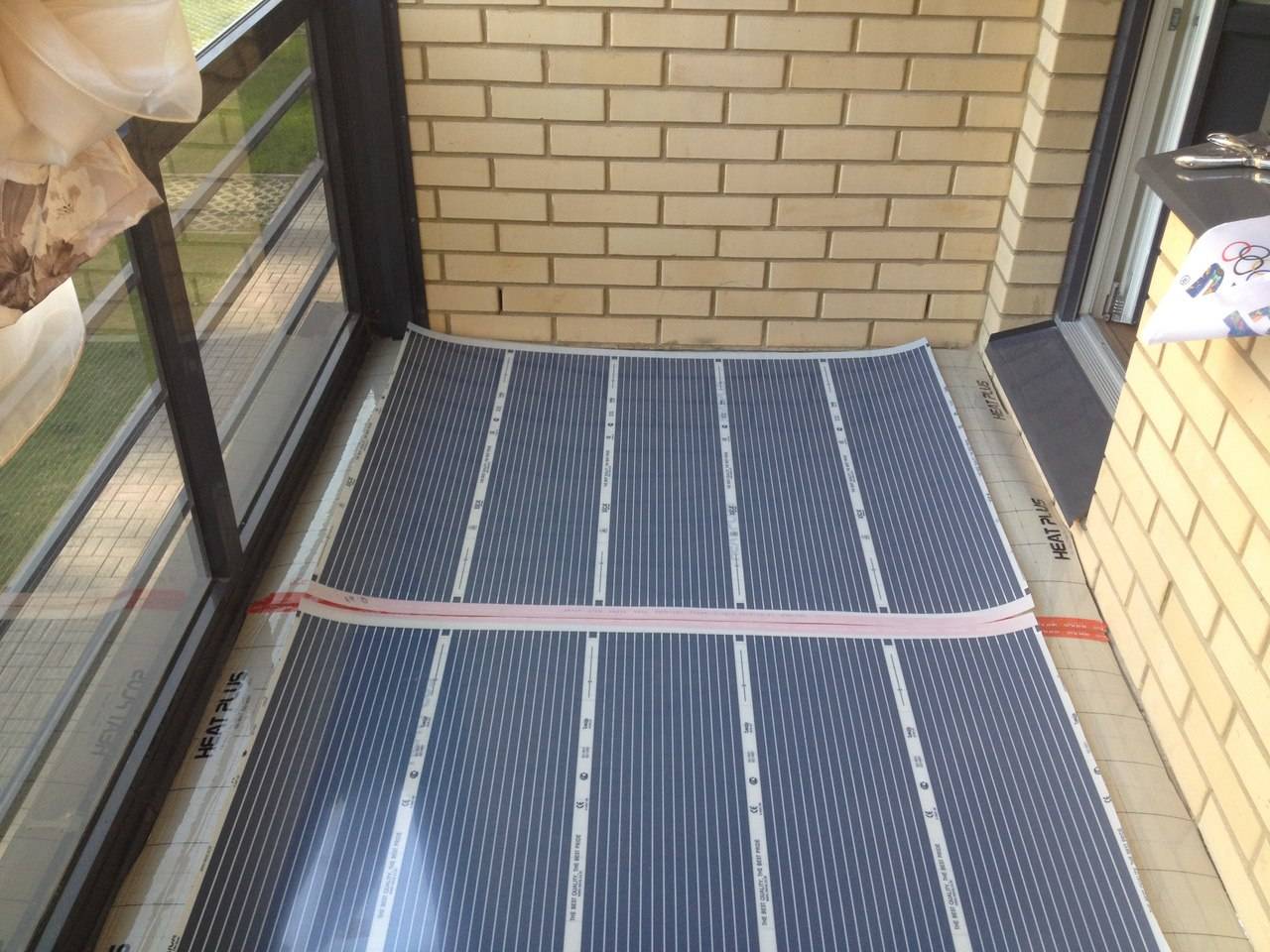

Кроме того, ПЛЭН можно укладывать и на пол.

Размеры

Установка системы включает монтаж теплоотражающего экрана, пленочного нагревателя и подключение системы отопления. Прежде чем начинать самостоятельную укладку ПЛЭН, нужно правильно разместить пленку. Поверхность потолка и стен, на которой будет размещена эта пленка, должна быть ровной, чистой, без выступающих зазубрин и шероховатостей.

Фольга должна расположиться на той стороне, которая соприкасается с полом, стеной или потолком. При помощи этой пленки инфракрасные лучи будут отражаться.

О пенофоле и креплении

Кстати, можно использовать в качестве материала и пенофол. Это вещество очень похоже на толстый полиэтилен, который покрыт с одной стороны слоем фольги. При установке потолочного отопления на такую пленку можно положить декоративное покрытие, в случае с покрытием на полу на нее кладут ламинат.

Обои на нагреватель клеить нельзя. Прикреплять пленку из фольги и пенофола, а также полосы можно при помощи строительного степлера.

Электропроводка

Рядом с греющей пленкой можно укрепить кабель-канал для завода в него проводки инфракрасных нагревателей. Нужно быть предельно осторожным, выполняя крепеж своими руками: нарушив герметичность, можно испортить оборудование. Все провода, которые заводятся в кабель-канал, присоединяются параллельно к основной линии.

Она представляет собой провод, сечение которого выбирается в зависимости от общей мощности системы. Все провода нужно плотно закрыть крышкой. ПЛЭН также можно укладывать и на пол.

Установка терморегулятора

Терморегулятор устанавливается отверстием вверх и вниз на теплую стену с максимальной высотой в 1,5 м. Если такая высота в помещении невозможна, то прибор подключают в разрыв линии. Пыль, которая накапливается во время ремонта, может собираться в терморегуляторе, и его показания станут неправильными. Поэтому нужно убирать ее пылесосом.

Правильно расположить терморегулятор поможет подставка в виде бруска из дерева, покрытого фольгой, которую крепят на теплую стену. При большой площади помещения терморегулятор подключается через магнитный контактор, и проводится питающая магистраль до самого щитка.

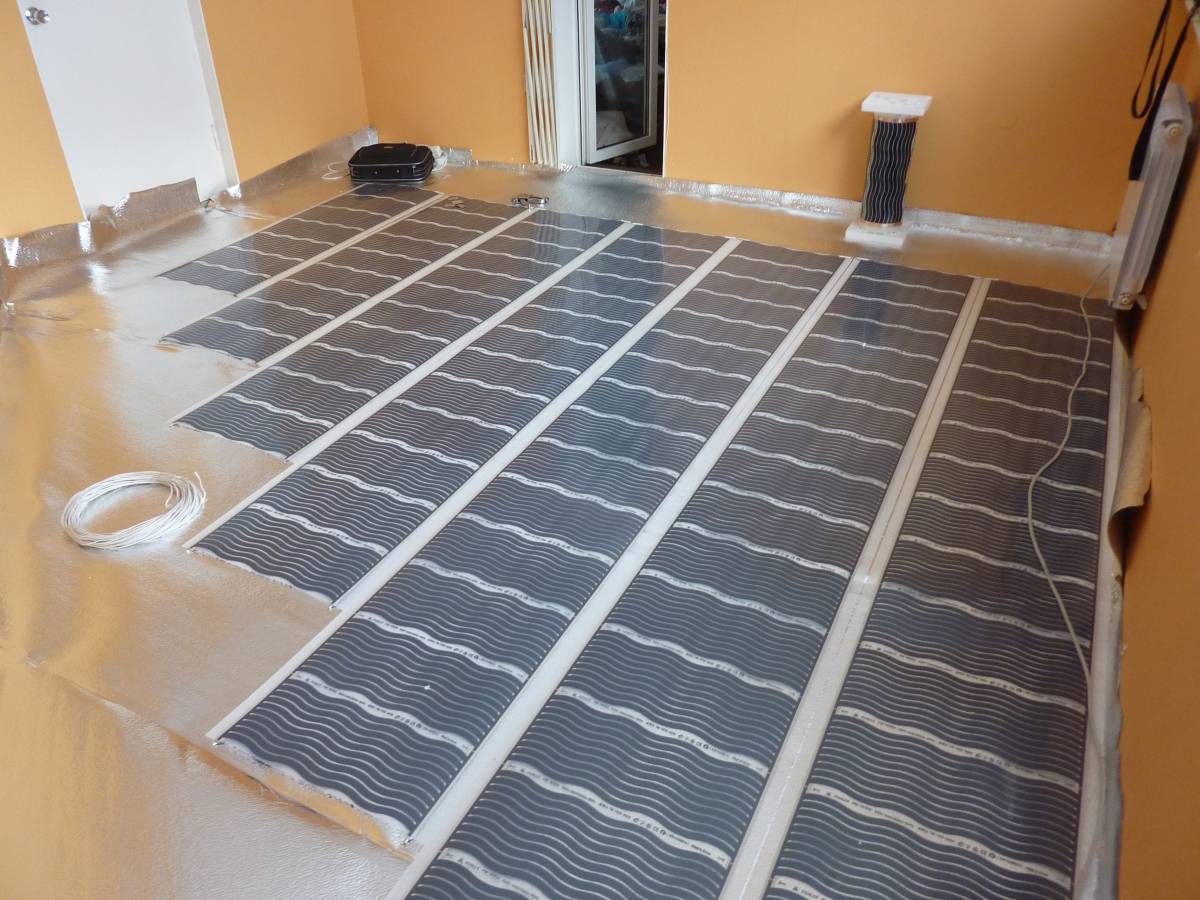

Монтаж в полу

Перед закреплением ленточных полотен в полу нужно хорошо обдумать схему их размещения. В местах расположения диванов, объемных шкафов, другой громоздкой мебели класть нагреватели не имеет смысла. Теплый пол там не нужен.

Черновую поверхность под полом нужно тщательно очистить, выровнять. На нее следует уложить слой теплоизоляции, затем пленочное полотно. Крепить нагревательные ленты можно скобами или скотчем. Выводы проводов нужно направить к плинтусам, в направлении силового кабеля. Датчик можно закрепить на небольшой высоте над полом или смонтировать непосредственно на прозрачную часть пленки.

Формы выпуска ПЛЭН

Различают три размерных ряда инфракрасных пленочных обогревателей — шириной 350, 510 и 650 мм.

Инфракрасные пленочные обогреватели выпускаются в виде пленок различной ширины и длины. Ширина составляет 350, 510 или 650 мм. По бокам пленки располагается монтажная зона, используемая для ее закрепления на потолке. Резать пленку нельзя, так как греющие полоски должны оставаться целыми – они образуют замкнутую цепь. Длина ПЛЭН может достигать пяти метров. Благодаря изобилию решений, потребители смогут подобрать пленку необходимой длины и ширины, в зависимости от габаритов обогреваемых помещений.

В зависимости от длины и ширины пленки, варьируется и ее мощность. Например, ПЛЭН шириной 350 мм и длиной 2 метра обладает мощностью 119 Вт. Пленка аналогичной ширины, но длиной 5 метров обладает мощностью 298 Вт. Рабочее напряжение для таких ПЛЭН составляет 220 В – исключение составляют маломощные варианты, питающиеся от электрического тока напряжением 73 или 110 В. Мощность пленки шириной 510 мм варьируется от 87 до 434 Вт, шириной 650 мм – от 111 до 552 Вт.

Для того чтобы правильно подобрать ПЛЭН под ту или иную комнату, необходимо тщательно вымерять размеры помещения – исходя из этих данных вы сможете подобрать пленку необходимой длины и ширины, ориентируясь на представленные в продаже варианты.

Вопрос: Достаточно ли будет системы ПЛЭН, чтобы обогреть зимой дом без батарей отопления?

Ответ: Электрическое инфракрасное потолочное плёночное отопление может применяться в качестве основного. Оно вполне способно полностью обогреть дом. Также какой вид отопления рекомендуется к использованию как дополнительный источник тепла в весенне – осенний период, когда центральное отопление ещё не включено, а температура наружного воздуха уже достаточно низкая, и в помещениях прохладно.

Вопрос: Сколько мне нужно ПЛЭНа для обогрева дома?

Ответ: Обычно рекомендуется брать пленочный обогреватель из расчета 70% площади дома. Пленочный обогреватель выпускается в виде листов шириной 0.5 метров и разной длиной в соответствии с типовыми размерами. Если для примера взять комнату площадью 20 метров, то нужно подобрать размеры пленочного отопителя так, чтобы покрыть ими 20*0,7=14 кв.метров. Если, скажем, взять типовой размер 0.5 (ширина) х4.2 (длина) метра, то потребуется 7 таких листов.

Критерии выбора

Главный критерий выбора отопления Плэн — его мощность

Перед покупкой устройства следует запланировать место его монтажа. Рекомендуется приобретать модели с термодатчиком, так как их отличает высокий уровень безопасности.

При выборе учитываются следующие показатели:

• мощность;
• напряжение;
• вес;
• максимальный показатель температуры обогреваемой поверхности.

Количество энергии, которое требуется для отопления, определяет высота помещения. Профессионалы не советуют монтировать электрообогреватель на потолок высотой более 3,5 м. В этом случае затраты на отопление повышаются.

Компоненты системы

Если вы решили выбрать ПЛЭН как основную отопительную систему, то нужно учитывать уровень воздухообмена: более 80% площади помещения, которое будет отапливаться, должно быть покрыто пленкой. Это стены, пол, потолок. При нанесении изолона на потолок, нужно сделать напуски на стены до 3 см. Это предотвратит утечку тепла из вашего помещения.

Прежде чем подключить ПЛЭН, нужно узнать его технические характеристики. В них входит уровень КПД, класс защиты, используемое напряжение, потребляемый ток, электрическая мощность, волна излучения. Желательно ознакомиться с отзывами пользователей.

Преимущества отопления ПЛЭН

Согласно отзывам потребителей, у инфракрасного отопления достоинств гораздо больше, чем недостатков.

Среди наиболее существенных достоинств ПЛЕН обогревателя можно выделить следующее:

• Резисторная пленка во время работы не сжигает кислород, в отличие от других электрических обогревателей. Уровень влажности в помещении при этом остается на стабильном уровне.
• Соблюдая все правила и рекомендации по установке и эксплуатации ПЛЭН, можно добиться ее качественного функционирования на протяжении не менее 30 лет.
• По ходу эксплуатации системы обычно не возникает необходимости в сервисном обслуживании.
• Экономичность ПЛЭН объясняется небольшим уровнем потребления электрической энергии. Это позволяет окупиться изделию за первые 1,5-2 года использования.
• Эта система очень мобильна, ее можно легко демонтировать и установить на другом участке, не привлекая для этого мастеров. Этому способствует легкий вес пленок.
• По ходу работы пленочного обогревателя не выделяются вредные для здоровья компоненты, именно поэтому этот вид отопления считается самым экологичным. Работает прибор полностью бесшумно.
• Чтобы при случайном прикосновении к пленки избежать ударов током, имеется специальная защита.

• Во время работы ПЛЭН полностью исключена вероятность возгораний.
• Благодаря небольшой толщине, установка резисторной пленки не скрадывает пространство помещения.
• Параметры электромагнитных волн, излучаемых во время работы прибора, находятся в разрешенных пределах для эксплуатации в жилых помещениях.
• В случае перепадов напряжения или отключения электричества, нет угрозы порчи инфракрасного отопления.
• Благодаря ИК-излучению в помещении не появляется сырость и плесень.
• Обогрев при помощи ПЛЭН происходит очень быстро, через небольшой период времени после включения окружающие предметы становятся теплыми и начинают поднимать температуру воздуха.
• Минимальный уровень поддерживаемой в помещении температуры +10 градусов.
• Напольная поверхность в оснащенном инфракрасной пленкой комнате всегда теплая, что заметно снижает риск простудных заболеваний.
• Для обустройства пленочного отопления не требуется сложная система, состоящая из котла, обвязки, трубопровода и радиаторов. Уже на стадии монтажных работ экономятся очень значительные финансы.
• В случае использования ПЛЭН в качестве основного отопления, появляется возможность в каждой отдельной комнате устанавливать автономный микроклимат. Такую систему можно полностью автоматизировать, используя программируемые режимы.

Что касается недостатков инфракрасных обогревателей ПЛЭН, то их не так много. Следует упомянуть о том, что в плане экономичности инфракрасные пленки проигрывают газовому отоплению примерно в 1,5 раза, при этом являясь намного более безопасными и удобными в использовании. Перед монтажом системы следует позаботиться о наличии мощного электропитания.

Рекомендации по подключению

Инфракрасные потолочные системы подключаются в соответствии с рекомендациями, которые прилагаются производителем. Эту часть работы лучше доверить опытным электрикам, ведь именно они смогут рассчитать сечение кабеля с учетом общей мощности

Важно при этом провести правильную разводку

Полотна включаются в сеть параллельно, тогда как терморегулятор должен идти в разрыв фазы. Рассматривая таблицу с типоразмерами пленки, вы сможете увидеть, что там имеются образцы на 73 или 110 В. Их размеры невелики, а предназначаются такие пленки для узких и сложных по конфигурации участков, где большое полотно не поместится. При этом подключение осуществляется с учетом некоторых нюансов.

Например, пара полотен на 110 вольт соединяется между собой последовательно. Если вы планируете использовать полотна на 73 вольта, то их в последовательной цепи должно быть три. Терморегулятор устанавливается в разрыв цепи лишь в том случае, если ток суммарной нагрузки не превышает 9 А. Если только выше, то рекомендуется использовать другую схему включения, которая предусматривает использование специального устройства – модульного контактора. В качестве его основной задачи выступает нивелирование большой нагрузки, ведь термостат – это точный и тонкий аппарат, перегрев которому не нужен. Контактные соединения осуществляются с помощью пайки с двухслойной изоляцией термоусадочной трубкой.

Что такое ПЛЭН-отопление

Газ пробрался во многие города и села нашей страны, но еще не во все. Мы расскажем о варианте отопления без газа.

О газификации всей страны речь идет уже столько лет, что об этом и говорить-то уже неприлично. Газовые магистрали медленно, но верно проникают в самые отдаленные уголки России. И начинает казаться, что доступ к голубому топливу есть в каждом доме. Тем не менее это далеко не так – газ есть не везде. Более того, его иногда не бывает и во вполне газифицированных районах. Поэтому люди вынуждены использовать альтернативные источники тепла.

С электрификацией дело обстоит проще – электроэнергия действительно пробралась даже в самые отдаленные уголки России, радуя миллионы потребителей. Поэтому в некоторых населенных пунктах электричество остается единственным источником энергии для обогрева жилых и нежилых помещений. Но у электрического отопления есть один небольшой недостаток – оно крайне неэкономичное, что приводит к гигантским финансовым расходам.

Классические электрические котлы позволяют без особых проблем обогревать помещения любого типа. Они обладают высоким КПД, но высокая стоимость одного киловатта и высокое потребление вынуждают потребителей платить за тепло огромные деньги. И чем больше по размерам обогреваемая площадь, тем выше расходы. Спасением ситуации становятся современные технологии – это инфракрасное отопление ПЛЭН, характеризующееся экономичностью и высокой эффективностью.

Что такое отопление ПЛЭН и что представляет собой данное оборудование? Система отопления ПЛЭН работает по принципу инфракрасного обогрева. Здесь используются специальные пленочные электрические нагреватели, генерирующие инфракрасное излучение. Именно оно и обеспечивает качественный и сравнительно быстрый прогрев помещений. Как устроено оборудование для отопления ПЛЭН?

Пленочные обогреватели устанавливаются на потолок, за декоративным покрытием. Они сами не излучают тепло, а лишь нагревают предметы вокруг себя.

• монтажной зоны, необходимой для закрепления пленки;
• нагревательных (резистивных) полос – это рабочее тело пленки;
• фольги – отражает тепло в одну сторону.

Здесь же мы можем найти провода, с помощью которых выполняется подключение пленки к электрической сети.

Создаваемое пленкой ПЛЭН инфракрасное излучение проникает в помещение и нагревает находящиеся в нем предметы – это мебель, полы и многое другое. Через некоторое время после включения оборудования в помещениях становится заметно теплее. Для регулировки температуры используются терморегуляторы, через которые осуществляется подключение нагревательных элементов.

ПЛЭН построен по принципу многослойного «бутерброда», а основным рабочим телом являются тонкие резистивные полоски, через которые протекает электрический ток. Температура нагрева составляет +40-50 градусов. Благодаря этому ПЛЭН отличается пожарной безопасностью. Создаваемое резистивными полосками инфракрасное излучение направлено строго в одну сторону, что необходимо учитывать при монтаже. Сама пленка (ПЛЭН) размещается на потолке.

По своему принципу действия ПЛЭН напоминает пленку для инфракрасных теплых полов, но отличается от нее по своей конструкции и монтажным особенностям.

Как мы уже говорили, размещенная на потолке пленка ПЛЭН генерирует инфракрасное излучение. Достигая полов, стен и каких-либо предметов, излучение нагревает их, в результате чего они начинают испускать тепло. Примечательным плюсом такого обогрева является то, что температура воздуха вблизи полов несколько выше температуры в центре комнаты. Это придется по вкусу тем, у кого постоянно мерзнут ноги.

Советы по выбору системы ПЛЭН

Чтобы принять правильно решение при выборе данного инфракрасного отопления, стоит взять на заметку некоторые нюансы. Иначе вы рискуете не только «выкинуть деньги на ветер»:

Первое, на что требуется обратить внимание, это теплоизоляция жилого помещения (стен, полов, окон, системы вентиляции), где планируется проводиться монтаж электрического нагревателя, и тепловая проводимость покрытия под систему ПЛЭН. В противном случае даже в самую безветренную погоду потери теплоэнергии будут значительны.
Второй совет – проанализируйте климат, в котором находится ваше жильё

Тепловые потери помещения, что располагается в зоне постоянных ветров, очень высокие. Это означает, что для создания благоприятного микроклимата система обогрева ПЛЭН должна включаться часто, это в свою очередь означает, что затраты на электричество будут значительные.

При соблюдении этих простых рекомендаций, вы примете правильное решение и выберете качественное устройство, тем самым обеспечив себя и своих близких комфортным и уютным проживанием и снизите затраты на электроэнергию.

Установка системы отопления ПЛЭН на пол
