Алюминиевые и медные водостоки
 | В последние годы при изготовлении водосточных систем с полимерным покрытием, используют не только сталь, но и алюминий. Такая система водоотвода по техническим характеристикам и параметрам схожа со стальной, отличаясь лишь малым весом и повышенной стойкостью к коррозии. Она приблизительно на семьдесят процентов дороже стальной, однако дешевле медной. Также при производстве водосточных систем используют титан-цинк (при изготовлении водостоков, цинк применяют в виде сплава с минимальным количеством, 0,1-0,2 %) титана и меди. Медные водостоки принято считать наиболее надежными и долговечными. По сравнению, например со стальными системами, они более устойчивы к коррозии. Медные (а также титан-цинковые) системы водоотвода монтируют, как правило, под медные или черепичные крыши. |
Конструкционные составляющие ПВХ водостока
Для обустройства пластиковой системы водостока производители выпускают различные комплектующие, которые позволяют соорудить конструкцию любой конфигурации.
Пластиковый водосточный желоб
Представляют собой каналы для сбора жидкости, которые располагаются по краям кровли и принимают воду, стекающую с крыши, направляя ее в водоприемную воронку.
Сами желоба также имеют комплектующие детали:
- Муфта. Этот элемент предназначен для соединения отдельных частей желоба друг с другом.
- Угол. Используется для соединения желобов в местах поворотов. Наиболее распространенные образцы имеют угол 90 градусов, но также встречаются и другие варианты.
- Кронштейн. Представляет собой пластиковый крючок для фиксации желоба. Крепится на лобовую доску, после чего в него вставляется водосток.
- Заглушка. Используется в местах, где желоб не соединен с другими деталями системы. Одевается на конец элемента и ограничивает неорганизованный сток воды.
Водоприемная воронка
Это важнейшая деталь системы водостока. В нее поступает стекающая по желобу жидкость, которая попадает затем в сливную трубу. По внешнему виду этот элемент похож на небольшой длины желоб с воронкообразным окончанием.
Сливная труба
Представляет собой вертикальную трубу, которая присоединяется к воронке. Этот элемент предназначен для обустройства направленного стока жидкости и отведение потоков от строения.
ОБРАТИТЕ ВНИМАНИЕ!
Ближе к поверхности земли сливные трубы, как правило, имеют изгиб в противоположную от стены сторону, посредством которого жидкость через дождеприемники поступает в ливневую канализацию или систему дренажа.
Наконечник сливной трубы
Деталь, обеспечивающая уменьшение скорости падения воды. Наконечник загнут так, чтобы жидкость плавно стекала с кровли.
Хомут для сливной трубы
Кольцевидный крепеж, с помощью которого труба монтируется на стену. По сути, этот элемент выполняет функции кронштейна и его нередко даже продают под таким названием вместе с другими соединительными деталями.
Устройство водосточной системы
Преимущества пластиковой водосточной системы:
- пластиковая водосточная система идеально подходит для малоэтажного и коттеджного строительства. Соотношение диаметра желобов (125 мм) и водосточных труб (82 мм) является оптимальным для построек данного типа.
- конструкция, выполненная из высококачественного пластика, надежно функционирует в диапазоне температур от –50°C до +50°C, не создает большой нагрузки на карниз;
- материал не подвержен разрушению и воздействию УФ-излучения;
- специальные уплотнители из прочной резины и защелкивающие крепления придают системе герметичность, позволяют избежать проблем, которые возникают в связи высоким коэффициентом линейного расширения пластика;
- будучи «конструктором» – комплектом из всех необходимых элементов, система подходит для любой геометрической конфигурации кровли;
- Система представлена в 5 популярных цветовых решениях, что позволяет подобрать наиболее подходящий по дизайну экстерьера вариант;
- при желании сборку конструкции можно осуществить самостоятельно, без привлечения специалистов.

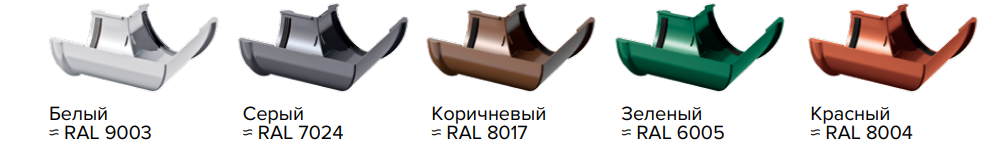

Варианты цвета водосточной системы из ПВХ “Технониколь”
Все желоба и трубы производятся методом коэкструзии (два слоя ПВХ объединяются в один), благодаря чему они обладают отличными характеристиками: выдерживают российские морозы, имеют высокую устойчивость к УФ-излучению и к различным агрессивным воздействиям, и прежде всего – не подвержены коррозии. Раньше внутренняя поверхность труб выполнялась в белом цвете, но с 2020 года водостоки ТехноНИКОЛЬ окрашиваются с обеих сторон для улучшения внешнего вида.

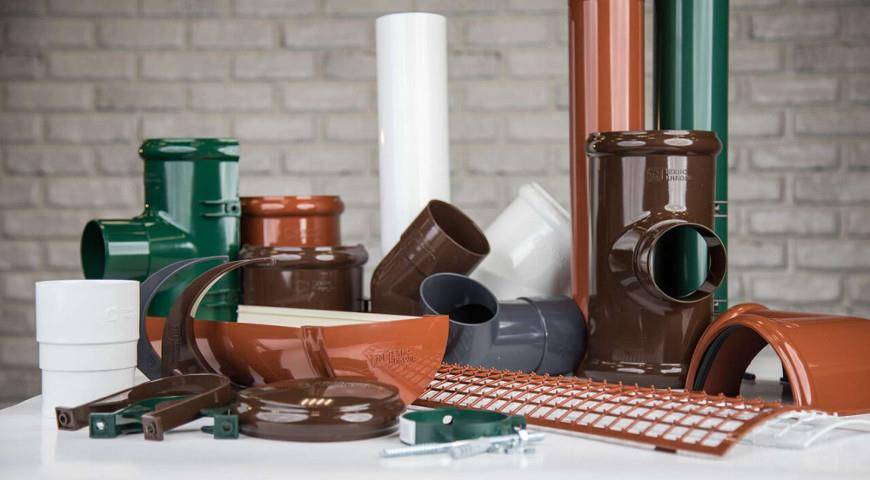

Элементы водосточной системы из ПВХ
В ассортименте продукции есть три вида кронштейнов, которые позволят закрепить водосточную систему практически на любой крыше, как в процессе строительства, так и после завершения кровельных работ.
Для сложных зданий предусмотрены универсальные угловые элементы 90 и 135 градусов. А для нестандартных решений разработан специальный регулируемый угол, способный подстроиться под вашу крышу в пределах от 90 до 150 градусов чтобы обеспечить надежную защиту фасада здания от осадков. Пристенно-поворотный отлив карнизного свеса (угловой отбойник воды) необходим для защиты фасада от влаги, в случае примыкания ската крыши к вертикальной стене. Он позволяет защитить шов и стену от сырости, образования плесени и грибка.

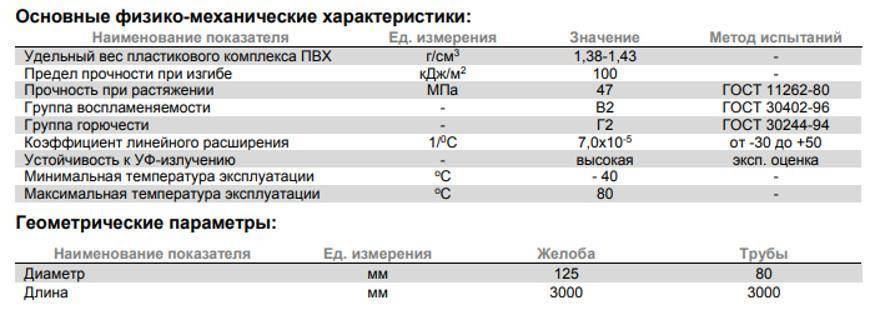

Технические характеристики водосточной системы из ПВХ “Технониколь”
Основные элементы водосточной системы
Основные элементы пластиковой водосточной системы – желоба, трубы, водоприемные воронки, кронштейны, наконечники и хомуты для вертикального слива, тройники, угловые элементы, колена.
Пластиковый водосточный желоб
Желоба собирают воду, сливающуюся со ската кровли. Их крепят вдоль линии карнизного свеса кровли таким образом, чтобы вода со ската попадала точно в полуцилиндр. Горизонтальную водосточную часть крепят с уклоном 2,5-3 мм на погонный метр, уклон направлен в сторону водоприемной воронки. Если скат дома по длине превышает 10 м, то необходимо проектировать сливные трубы с двух сторон и уклон водосточной системы также направлять в две стороны.
Желоба имеют полукруглую (изредка полуовальную) форму сечения. Изредка – прямоугольную. Края желобов отогнуты – это придает каждому элементу большую жесткость, уменьшает деформацию при эксплуатации и хранении. Горизонтальный водосток может быть открытым или закрываться сверху решеткой. Закрытая водосточная конструкция более жесткая, плюс внутрь не попадает листва, крупный мусор, не забивается решетка воронки, вода может беспрепятственно стекать вниз.
Торцы желобков особым образом профилированы (в виде замка) – это обеспечивает надежное соединение элементов между собой. Край водосточного желоба закрывается специальной торцевой заглушкой, предотвращающей выливание воды в неположенном месте. Длина пластиковых элементов – от 0,5 до 2–6 метров. Диаметры – 90, 100, 120, 125, 130, 140, 150, 180, 200 мм. Диаметр самых распространенных желобов – 125 мм, глубина – 62 мм. Иногда водосток соединяется специальными муфтами, а не замками.
На здание пластиковые желоба крепятся специальными кронштейнами или крюками. Для уплотнения системы используются прокладки ЕDРМ.
Водоприемная воронка
Вертикальный водосток к желобу подключается при помощи специального элемента – водоприемной воронки. Воронки обязательно должны комплектоваться решетками для защиты трубы от мусора и листьев (трубу намного сложнее прочистить, чем открытую конструкцию).
Сливная труба
Сливные коммуникации монтируют вертикально, для смещения трубы в сторону используют колена или отводы. Диаметры: 50, 60, 65, 70, 75, 90, 100, 110, 120, 150 мм. Диаметр пластиковой трубы обычно бывает меньше диаметра желоба, при этом площадь сечения трубы должна равняться или быть больше площади сечения короба (или сумме площадей сечения коробов). Водосточный системы небольшого диаметра меньше заметны на фасаде.
Соединяются сливные трубы путем вставления в расширенный верхний конец одного элемента более узкого конца другого элемента. Реже встречается соединение в раструб (наподобие канализационных), еще реже – соединение с помощью муфт.
Если нельзя установить водосточную трубу, то в качестве водостока используют крупную цепь, по которой стекает вода. Иногда применяют горгульи – вода отводится подальше от стен дома и стекает с большой высоты безо всяких конструкций.
Наконечник сливной трубы
Самый нижний элемент водосточной системы – наконечник, или сливной отвод. Он расположен возле самой земли, необходимость в его установке возникает, когда вода отводится не в ливневую канализацию, а на отмостку, площадку у дома или непосредственно на землю. Форма наконечника должна обеспечивать слив воды без разбрызгивания. Высота расположения края наконечника над уровнем земли (отмостки) – 200 мм.
Нижнюю часть наконечника можно углубить в дренажную канаву. В таком случае желательно установить небольшой отстойник с ревизией. Он предохранит систему ливневой канализации от заиливания или замусоривания.
Хомут для сливной трубы
Хомуты, держащие сливную трубу, крепятся к стене здания. В большинстве конструкций хомуты охватывают трубу, стягиваются болтами или закрепляются защелкой (замком). Хомут не должен жестко зажимать трубу – она должна иметь возможность свободно сдвигаться при изменении линейных размеров при нагреве или охлаждении.
Преимущества и недостатки
Принцип функционирования водостока заключается в том, что дождевая и талая вода скапливается в желобах, после чего путем стекания по водосточным трубам попадает в накопительную емкость, дренаж и т.д.
Стандартная конструкция включает в себя следующие элементы:
желоба;
воронки;
фитинги;
водосточные трубы;
крепления в виде кронштейнов.
Но еще можно встретить и металлический водосток, и изготовленный из оцинкованной стали.
Металлическая водосточная система
Учитывая то, что водосточная система пластиковая имеет самый большой спрос, хотелось бы рассмотреть ее преимущества и недостатки.
К первой категории относятся следующие факторы:
- даже для человека, не имеющего опыта в этом деле, монтаж не представляет никакой сложности;
- малый вес составных частей;
- устойчивость к коррозийным процессам, низким температурам;
- высокая степень звукопоглощения;
- относительно длительный срок эксплуатации;
- простой уход;
- большая цветовая гамма изделий.
Монтаж водосточной системы из ПВХ
Кстати, монтаж водосточной системы из пластика подробно описывает инструкция от производителя.
Как и любая конструкция, она имеет и некоторые недостатки, выражающиеся в недостаточной эластичности материала, что иногда приводит к деформации элементов.
Также некоторые виды пластика могут разрушаться под воздействием ультрафиолетовых лучей.
Не забывайте, что нужно всегда учитывать особенности кровли. Например, если это натуральная черепица, то пластиковые трубы вряд ли подойдут.
Рекомендации к монтажу водосточной системы
Что касается цены, то пластик стоит в 3 раза дешевле металла, но срок службы такой системы составляет максимум 15-20 лет.
Стоимость водосточной системы ПВХ всегда зависит от таких факторов, как:
- общая площадь крыши;
- сложность кровли;
- количество элементов в комплекте;
- цвет;
- производитель, и, конечно же, сложность монтажа.
Водосточная система Docke Германия-Россия
Водостоки Дёке – новое поколение водосточных систем из ПВХ!
Водосточные системы Дёке были разработаны в Германии специально для строений малой этажности – коттеджей, загородных домов и дачных домиков. Водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий. Продукция выпускается под торговой маркой Docke по лицензии и под контролем компании “DOCKE Systemlosungen GmbH”, Берлин.
про водосточную систему
Оптимальная цена
Водостоки Дёке – это оптимальное соотношение “цена-качество” в сегменте водосточных систем из пластика. Причина в таком соотношении – традиционное немецкое качество по российским ценам. Налаженные связи с поставщиками делают возможным сохранение стоимости продукции на оптимальном уровне. Производство водостоков Дёке расположено в России, что позволяет максимально снизить транспортные издержки.
Надежность и гарантии
Водосточные системы Дёке отличаются высокой степенью надёжности, нетребовательны к уходу и сохраняют свои функциональные качества долгие годы. Использование современного оборудования на производстве, дает возможность обеспечить водостокам Дёке возврат к первоначальной форме при различных видах деформации – изгибах, ударах и других механических воздействий. Достаточная толщина элементов обеспечивает высокую прочность при работе под нагрузкой воды, снега и льда. Гарантированный производителем срок эксплуатации водостоков Дёке – 25 лет. Это подтверждается фирменным гарантийным талоном.
Цветовая гамма
Водостоки Дёке производятся в четырех цветах: белый, коричневый, киви (салатовый) и банан (светло-желтый). Они идеально сочетаются с цветами сайдинга Дёке и наиболее распространенными оттенками кровли: красным, коричневым, зеленым, синим или серым. На нашем складе в Киеве в наличии придерживается два цвета водостоков Дёке: белый и коричневый. Остальные два оттенка являются заказными, и поставляются на наш склад в течении 10 рабочих дней при 100% предоплате.
Стойкость к выцветанию и климатическая устойчивость
Новые технологии и инновационные материалы позволяют водостокам Дёке иметь стойкость к выцветанию для все цветов, на протяжении всего срока службы. Эксплуатация водостоков Дёке проходит в климатических условиях от +50 до -50 градусов. Водостоки Дёке абсолютно не подвержены коррозии и гниению, устойчивы к воздействию кислот, щелочей и солей, которые могут быть растворены в дождевой воде. Еще один дополнительный плюс водосточных систем Дёке – слабая адгезия (сцепление) со льдом.
Легкий вес
Погонный метр водосточной трубы Дёке весит всего 690 граммов. Учет веса конструкции не требуется на этапе проектирования, поэтому водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий.
Легкий монтаж
Система водостоков Дёке проста в установке и универсальна, поэтому установить ее под силу обычному строителю-любителю. В водостоках Дёке применена система бесклеевого соединения, герметичность надежно обеспечивается резиновыми уплотнителями. Элементы просто соединяются друг с другом и легко защелкиваются. При этом каждое соединение трубы или желоба с фитингом является компенсатором температурного расширени/сжатия.
Восстановление формы
Разработанная специалистами Дёке технология “Form Keeper” обеспечивает восстановление элемента водосточной системы в случае деформации. После окончания воздействия элемент принимает первоначальную форму без потери качественных характеристик и внешнего вида. Эффект памяти формы является важным отличием пластиковых водосточных систем Дёке от оцинкованных и металлических водостоков, которые при деформации теряют вид и свойства без возможности восстановления.
Система Clear Tube
Налипание листвы на внутренней поверхности водостоков всегда доставляет немало хлопот. Особенно остро эта проблема возникает осенью. Специалистами Дёке разработана специальная система “Сlear Tube”, которая позволяет навсегда избавиться от проблемы налипания листвы: на внутренней поверхности желоба и фитингов предусмотрены продольные ребра, предотвращающие налипание листвы внутри водостоков и уменьшающие риск засорение трубы.
Пластиковые водосточные системы
К преимуществам пластиковых водосточных систем относятся:
Высокая прочность и хорошая устойчивость к механическим воздействиям.
Способность выдерживать большие температурные перепады, характерные для нашего капризного климата (температурные расширения компенсируются за счет резиновых уплотнителей, не вызывая деформации элементов системы).
Современный пластик выдерживает солидные нагрузки и при сильном морозе не становится хрупким. Даже под весом снега и льда водосток не разрушается. Если же происходит деформация, то пластик возвращается в исходное положение, как только воздействие на него прекращается.
ПВХ не страшна коррозия, он не представляет интереса для грызунов, насекомых, бактерий, грибка. Качественно окрашенный пластик не выгорает, а вопрос потертостей и царапин решается прокраской на всю глубину изделия.
Монтировать водосточную систему из ПВХ легко и удобно. Элементы соединяются без использования инструмента, сигналом соединения служит характерный щелчок. Продуманная конструкция фиксаторов и уплотнители обеспечивают его герметичность и надежность.
- Широкая цветовая гамма.
Недостатками водостока из ПВХ традиционно считаются:
меньшая прочность по сравнению с металлическими водостоками;
менее длительный срок службы;
потеря цвета (выгорание) под воздействием жесткого спектра ультрафиолетового излучения.
Пластиковый водосток
Сырьём для пластиковых водосточных систем служит прочный винил с добавлением различных стабилизаторов. Присадки обеспечивают определённую устойчивость продукции к ультрафиолету и нагреву. Водостоки из ПВХ отличаются невысокой ценой, ограниченной цветовой палитрой и гарантийным сроком службы в среднем 10-20 лет. Их легко монтировать, как правило, без применения каких-либо специальных инструментов или сварки.
Недостатки пластиковых водостоков
- ПВХ обладает более высоким коэффициентом температурного расширения в сравнении со сталью, поэтому при смене температур может существенно меняться в объёме. Чтобы водоотвод не треснул, необходимо оставлять компенсаторные зазоры, а также использовать резиновые уплотнители и неотверждаемые герметики.
- Цветостойкость. Есть мнение, что некоторые пластиковые водосточные системы склонны терять со временем свой пигмент и выгорать на солнце.
- Несущая способность. Крепления пластиковых водостоков выполнены также из ПВХ, они не рассчитаны на значительные нагрузки и могут не выдержать лавинного схода льда или снега с крыши дома. Чтобы усилить водосточную конструкцию, кронштейны для желобов необходимо располагать на небольшом расстоянии друг от друга, не более 50 см.
- Горючесть. Зачастую пластиковые водостоки имеют класс пожаробезопасности Г2-Г3. Это означает, что он может стать причиной распространения огня.
- Скудная цветовая гамма. Пластиковые водостоки имеют ограниченный набор цветов, поэтому вы не всегда сможете подобрать его точно в тон кровельному покрытию.
Как правильно выбирать водостоки
Есть множество факторов, которыми обусловлен выбор между металлом и пластиком. Водосточная система должна соответствовать кровельному материалу и конфигурации крыши.
При выборе, необходимо ориентироваться на следующие факторы:
- Площадь ската крыши.
- Наличие финансовых возможностей.
- Климатические условия.
- Дизайн фасада дома.
- Кровля.
Если на кровельном материале будет образовываться наледь, рекомендуется делать выбор в пользу металлической водосточной системы. Этой же рекомендации стоит придерживаться и в случае с сильными морозами, обильными осадками – дождь, снег. Пластиковый водосток выбирать не стоит.
Если в качестве кровельного материала использовалась металлочерепица или профилированный лист, идеальный выбор – металлический водосток из покрытой цинком стали с нанесением полимерного покрытия. Цвет должен соответствовать кровельному материалу. Для гибкой черепицы или другой мягкой кровли идеально подойдет пластиковый водосток, в том числе и шифера.
При выборе водостока многое зависит от наличия финансовых возможностей. Поэтому предварительно стоит произвести расчеты, и если не хватает денег, тогда выбрать вариант дешевле. Можно, например, сейчас установить пластиковый водосток, а на следующий год, или когда появится возможность, сделать все как нужно.
Плюсы и минусы водостоков из пластика
Водосточные системы из полимерных материалов впервые стали строить во второй половине прошлого века, когда химическая промышленность активно набирала обороты. Синтетические материалы отличает необычайная устойчивость к вредным воздействиям извне
Это качество особенно важно при замещении металлических конструкций
Пластиковые водостоки обладают множеством достоинств, что делают их популярными:
- Легкость материала. Желоба из пластика можно навешать даже на ветхий дом, при этом вы не утяжелите значимо кровлю.
- Демократичная цена. Стоимость готовой водосточной системы из поливинилхлорида минимум в два раза ниже, чем стоимость металлической ливневки. В случае с медью эта разница увеличивается в несколько раз.
- Защита от шума. В сравнении с металлическими конструкциями, пластиковые ливневки работают тихо.
- Простота транспортировки. В разобранном виде легкий пластиковый водосток просто увезти на собственной машине.
- Доступность монтажа. Установить водосток можно самостоятельно, не привлекая специалистов.
- Длительный срок службы. Гарантийный срок службы виниловых водостоков производители декларируют в 25 лет.
- Большой выбор цветовых решений.
- Сохранение внешнего вида без дополнительного ухода.
К минусам пластиковых водостоков относят линейное расширение (увеличение длины желоба, трубы) полимерных материалов при нагревании и хрупкость при возможном сходе обледеневшего снега.
Какой материал для водосточной системы предпочесть
На решение о выборе той или иной системы водостока для вашего дома влияют несколько факторов:
- Этажность строения. Пластиковые ливневки показывают себя лучше на одноэтажных постройках, где нагрузка на систему меньше.
- Климат. В северных районах, где зима отличается суровостью, обилием снега, предпочтение разумнее отдать металлу.
- Возраст и состояние строения. На дом со стажем навешивать тяжелые желоба следует после проверки возможностей стропильной системы. Здесь решать будет уже не хозяин, а техническое состояние жилья.
Стоимость и архитектурные предпочтения также оказывают влияние на выбор материала, но носят, скорей, субъективный характер.
Обзор цен
Цена на пластиковые водостоки зависит от марки выбранной системы и диаметра. Сейчас очень популярны модели производства Техно-Николь Murol (Технониколь Мурол), HUNTER Plastics Ltd (Хантер), Scala Plastics (Скала Пластикс), Wavin, Деке и Альта. Продажа производится в фирменных дилерских центрах и при помощи интернет-порталов.
Рассмотрим, сколько стоит метр водосточной трубы и пластика марки Plastmo (Польша):
| Город | Стоимость, рубли/метр погонный | Город | Стоимость |
| Красноярск | 250 | Москва | 270 |
| Нижний Новгород | 250 | Новосибирск | 250 |
| СПб | 270 | Пермь | 250 |
| Алматы | 260 | Волгоград | 250 |
| Екатеринбург | 260 | Казань | 260 |
| Киев | 270 | Ростов-на-Дону | 260 |
| Самара | 260 | Саратов | 250 |
| Симферополь | 270 | Харьков | 260 |
При покупке проверьте сертификат соответствия качества и гарантии производителя. Известные компании предоставляют гарантию не менее года, в течение которого если труб лопнула – её можно будет бесплатно заменить на новую.
Особенности монтажа пластиковой водосточной системы
В монтаже любого типа внутреннего водостока обычно нет ничего сложного. Трубы просто укладываются в нужном порядке между несколькими слоями гидроизоляционного материала и фиксируются в одном положении посредством специального праймера. Далее все элементы скрываются под облицовочными материалами, а снаружи остаются только воронки.
При монтаже внешней водосточной системы вас могут ожидать некоторые сложности, ведь еще перед началом работ в нужных участках придется установить кронштейны. Их монтаж займет больше всего времени, но только не в случае с пластиковыми водосточными системами.
Поскольку вес металлических систем несколько больше, для крепления кронштейнов придется проделывать довольно глубокие отверстия в стенах и опорных материалах. С монтажом кронштейнов поливинилхлоридной системы справится любой, кто хоть раз держал в руках дрель.
О сравнении металлических водосточных систем
Нет смысла сравнивать медные или титан-цинковые водостоки с системами из других материалов. Это элитная группа, которая отличается не только стоимостью, но и практически неограниченным сроком службы.
Конечно, какой-то предел у них есть, но желоба и воронки из цветных металлов прослужат дольше, чем стропильная система крыши или лобовые доски карнизных свесов, к которым они закреплены.
С другой стороны, несмотря на исключительность, водостоки из меди и титан-цинка имеют ограниченный выбор цвета. Их не окрашивают, и кроме «натурального», есть патинированная или искусственно окисленная поверхность металла. А это еще два дополнительных оттенка «под старину».
Также надо «отсеять» водостоки из легированной стали (нержавейки). Такие системы используют крайне редко — в промышленных масштабах их не выпускают, а делают на заказ металлообрабатывающие компании.
И остаются два вида металла для водостока — оцинкованная сталь и алюминий. Оба варианта имеют приблизительно равную стоимость (в пределах одного порядка), их окрашивают в близкие по палитре RAL цвета, у них похожие декоративные возможности и сопоставимые сроки службы.
