Преимущества использования полимерных колец для канализации

Как сделать колодец из полимерных колец

Для этого понадобится:

• Выбрать место.
• Выбрать глубину конструкции.
• Приобрести материал.
• Сделать сборку.

Детали для полимерпесчаного колодца

Комплектация колодца	Характеристика деталей
Плита-основание	Днище колодца представляет собой круглую шайбу 110*3 см, имеющую кольцевой паз на лицевой стороне. Радиус паза соответствует 106 см, то есть, внешнему диаметру колец.
Кольцо стеновое	Цилиндрическое изделие высотой 20 см с внутренним диаметром 97 см, и толщиной стенок 4,5 мм. Имеет фигурные фальцы, позволяющие производить в процессе монтажа пазогребневые соединения.
Горловина	Этот элемент представляет собой усечённый конус высотой 14 см, имеющий в верхней части отверстие для люка диаметром 540 мм.
Люк	Люк с крышкой устанавливается на завершающем этапе, и служит для ограничения доступа в колодец, предотвращает попадание туда ливневых вод и посторонних предметов.

Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.

Итак:

• Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
• Швы его при этом должны быть хорошо загерметизированы.
• Глубина может быть от 2 и до 5 м.
• Размер его при использовании не может превышать в диаметре 1 м.

Все работы по копке можно выполнить:

• Своими руками.
• При помощи специального оборудования.

https://youtube.com/watch?v=99WZrDTHCys

Рекомендации:

• Изначально выкапывается яма.
• Затем в нее опускается дно полимерного колодца.

• После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
• Затем ставится конусное полимерное кольцо и на него одевается крышка.

Собранная конструкция из полимерных колец

• На этом сборка конструкции не заканчивается.
• Надо провести скрепление колец между собой.
• Для этого используют мастику и другие средства, которыми промазываются стыки.
• Гидроизоляция такого сооружения также проводится.
• Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.

На видео показан процесс сооружения канализационного колодца из полимерных колец.

Обустройство полимерного колодца

Внешнего обустройства конструкция не требует, так как она закрывается грунтом.

Особенности:

• К внутреннему обустройству можно отнести подключение труб для отвода стоковых воды в глубину грунта.
• Также надо подвести к канализационному колодцу трубы от строения.
• Его можно сделать переходным.
• В таком случае он будет выполнять функции перепадного и в нем станут оседать твердые отходы, а жидкие пойдут в другую камеру.

Проводить трубы нужно вовремя копки колодезной ямы, чтобы дать возможность подсоединить их правильно и герметично.

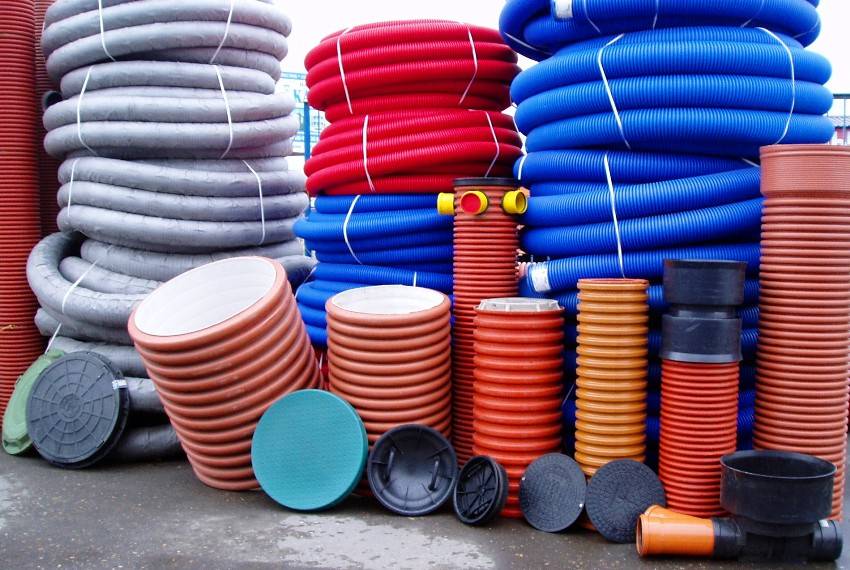

Материалы изготовления канализационных колодцев

Пластиковые колодцы, используемые в промышленных, дренажных и бытовых системах, производят из различных полимерных материалов, которые отличаются свойствами. Это поливинилхлорид (ПВХ), полиэтилен (ПЭ) и полипропилен (ПП). Их маркируют так — PVC, PE и PP.

Полимерные кольца для канализации имеют следующие особенности:

• ПВХ — устойчивость к воздействию химических веществ и негорючесть;
• ПЭ – полная герметичность и способность много раз восстанавливать первоначальную форму после циклов замерзания и последующего оттаивания;
• ПП – пластичность и износостойкость.

Как показала практика, многие потребители считают, что пластиковая система отведения стоков вне зависимости от ее функционального назначения представляет собой оптимальный выбор.Среди основных преимуществ следует отметить:

• незначительный вес конструкции;
• герметичность;
• хорошая сопротивляемость к агрессивным средам;
• простота доставки к месту монтажа;
• несложная установка;
• продолжительный срок эксплуатации;
• возможность регулировать по высоте при инсталляции и после;
• наличие дополнительного функционала;
• возможность произвести монтаж колодца с меньшим диаметром;
• присутствие готовых решений в лоточном элементе.

Наличие на отечественном рынке различных модификаций канализационных колодцев позволяет выбрать нужную модель для конкретной автономной канализации.

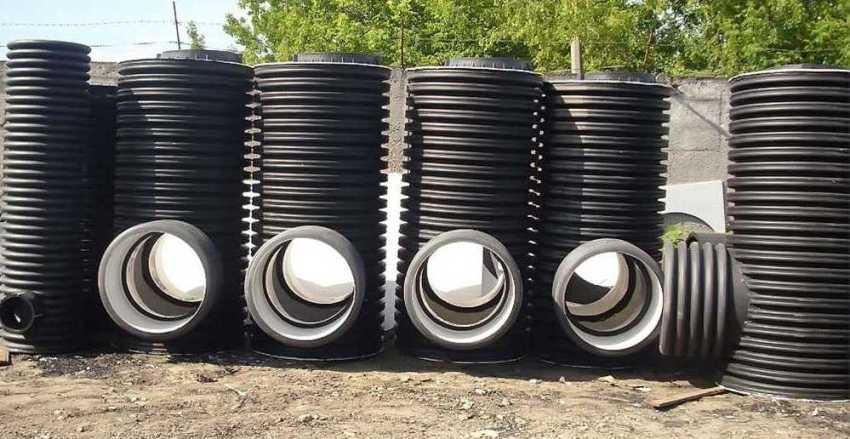

Конструктивные особенности пластмассовых колодцев

Устройство канализационного пластикового колодца

Любой колодец из пластиковых материалов состоит из 4-х элементов:

• дна с наличием лотка
• горловины
• люка
• шахты

Дно может быть разным по конфигурации и способу подключения, да и диаметр труб отличается.

Шахту монтируют посредством определенного удлинителя — это и будет стенка устанавливаемого колодца. Удлинители регулируют путем присоединения.

Виды канализационных люков

Согласно выдерживаемой нагрузке люки изготавливают разных стандартов и подразделяют по функциональным возможностям:

• до 1,5 тонн (А15) — используются для пешеходных дорожек и зеленых зон
• до 12,5 тонн (В125) — парки, тротуары и стоянки
• до 25 тонн (С250) — городские дорожные покрытия
• до 40 тонн (Д400) — для автомагистралей

Кроме того, люки могут отличаться по месту установки на горловину:

• шахты
• телескопической трубы выдвижного типа
• кольца разгрузочного типа

Первый вариант установки применим только для первого случая — на горловину шахты, иные — для любого вида.

Главная же задача горловины — выдерживать нагрузки, которые могут негативно сказаться на функционале шахты, лотка и труб. Поэтому здесь могут быть использованы гофрированные либо телескопические горловины.

При необходимости установки пластикового колодца следует присмотреться к гофрированным трубам, потому как они практичнее.

Сфера применения

Колодца из пластиковых колец обладают массой достоинств. Во-первых, они герметичны, инертны к воздействию окружающей среды, практически не меняют своих физических характеристик. А вот небольшой вес пластмассовых секций в зависимости от ситуации может считаться и достоинством, и существенным минусом. К тому же монтаж пластиковых колец — дело хлопотное и дорогостоящее.

Пластиковые гидросооружения можно использовать в разных целях — от хранения питьевой воды до устройства канализации и дренажа. Характеристики полимера определяются в зависимости от сферы применения.

Пластиковые колодцы применяются:

• при устройстве ливневок и дренажных систем;
• в качестве смотровых ям;
• в системе канализации как накопительные и фильтрационные сооружения;

Дренажный колодец

• при монтаже водопроводных систем;
• во время прокладки кабелей для доступа к подземным электросетям.

Преимущества использования пластиковых колодцев.

• Герметичность. Внутрь литого корпуса вода не протечет, что актуально для питьевых сооружений. Что касается канализации, это преимущество тоже имеет значение, так сточные воды не будут загрязнять окружающую среду.
• В случае с ливневыми и дренажными сооружениями, большое значение имеет то обстоятельство, что стенки емкостей легко моются, а материал не вступает в реакцию с содержимым.
• Пластиковые кольца незаменимы в случаях, если нужно реставрировать полуразрушенный колодец, в котором сгнили бревна или сдвинулись бетонные стенки. Выполнять работы внутри аварийного сооружения опасно для жизни. Намного проще восстановить колодец, поместив внутрь вставки из пластиковых колец. Недостатком подобного варианта будет высокая стоимость пластика и сокращение полезного объема. Ведь, само собой разумеется, что пластмассовые кольца должны быть меньшего диаметра, чем первоначальное сооружение.

В качестве сырья для производства полимерных колец используются разные виды полиэтилена, в том числе и вторсырье. Это может быть поливинилхлорид (ПВХ), полиэтилен высокого давления (ПВД), полипропилен (ПП). Важный параметр для нашего климата — морозоустойчивость и количество циклов разморозки, которые выдерживает пластик

Также важно учесть и толщину стенок, и число ребер жесткости, и размеры изделия

Материал подбирается в зависимости от того, для каких целей предназначено гидротехническое сооружение. Для питьевой воды лучше использовать пищевой полиэтилен из первички без вредных включений и примесей из вторсырья.

Полимерпесчаные пластмассовые кольца хорошо зарекомендовали себя при взаимодействии со сложными грунтами: пучинистыми, нестабильными, глиняными. Благодаря большому весу и толстым стенкам они пригодны для использования в тяжелых условиях.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Размеры и цены пластиковых колец для канализации

Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более  дорогими будут конструкции из поливинилхлорида.

Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.

Замковые модели пластиковых колец стоят дороже обычных

Ниже приведены таблицы цен канализационных колец из двух видов полимеров.

Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	21000
2000	25300
2500	29400
3000	38600
1450	1500	34300
2000	40400
2500	46200
3000	52300
1900	1500	47670
2500	63750
2000	64300
3000	71500

Цена колодезных колец из полипропилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	25117
2000	30000
3000	33000
2500	35000
1450	1500	40750
2000	47600
2500	54300
3000	61200
1900	2000	55500
1500	55700
2500	74200
3000	82700

Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы

Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.

Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.

Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»

Средняя цена пластиковых труб большого диаметра  отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.

Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

• правильно подобрать устройство;
• соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

1. модель колодца;
2. габаритные размеры устройства;
3. материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

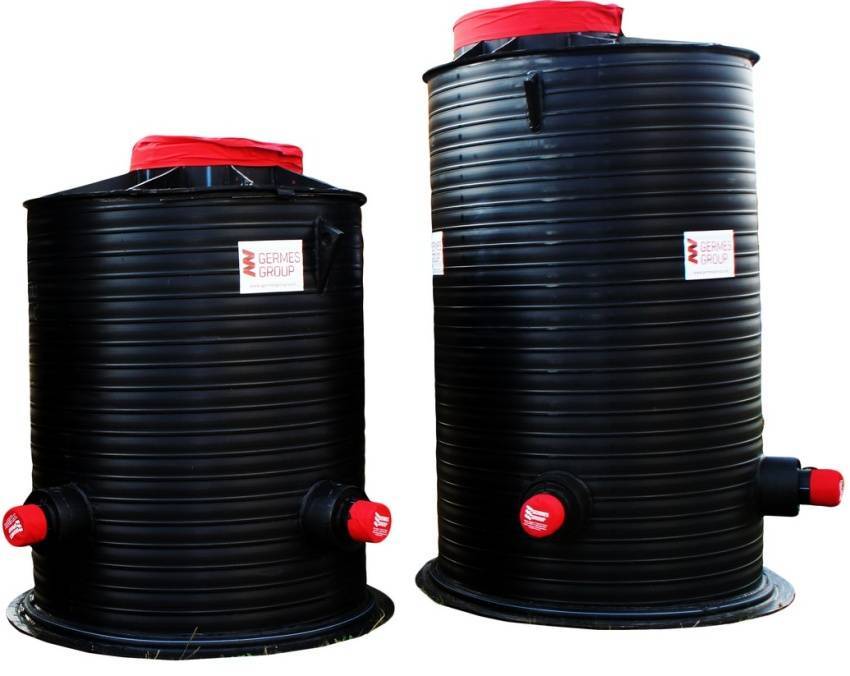

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

• поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
• полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
• полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

1. на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
2. дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

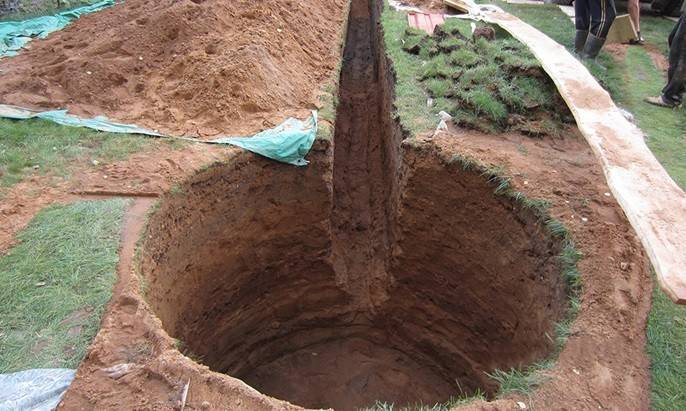

Котлован для установки колодца

1. устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

1. производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
2. устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Технические характеристики

Существует несколько областей применения пластиковых колец для колодцев. Среди них можно выделить несколько основных сфер эксплуатации:

создание дренажных систем и коллекторов, для таких конструкций приобретается продукция, имеющая гладкие стенки, благодаря которым исключается скопление и оседание ила и загрязнений на основании;

• специализированные переливные системы, за счет которых появляется возможность снизить уровень потока жидкости;
• смотровые колодцы, основной задачей которых является контроль исправности функционирования системы;
• полимерные изделия применяют для создания канализационных колодцев;
• кольца используются для обустройства системы внутренней канализации на промышленных предприятиях;
• помимо создания новой конструкции, с помощью пластиковых колец выполняется ремонт уже действующих скважин;
• чаще всего подобная продукция используется для обустройства питьевых скважин.

Последняя разновидность колодцев может сооружаться при помощи нескольких видов конструкций из пластиковых колец. К ним относятся сборные системы, сварные изделия и бесшовные конструкции.

Монтаж сборных колодцев происходит непосредственно на месте расположения будущего колодца, такие изделия отличаются небольшой массой. Для выполнения подобных работ нет необходимости в привлечении специализированной бригады рабочих и использовании спецтехники.

Собирается сборная система при помощи пазов, обеспечивающих фиксацию элементов друг с другом. В каких-либо дополнительных средствах обработки стыков она не нуждается. Стоимость таких изделий небольшая, что объясняет популярность этой модели. Для того чтобы избежать засорения, к такой конструкции дополнительно понадобится глухая либо решетчатая крышка.

Сварные пластиковые кольца отличаются от первого типа системы более сложным монтажом. Такие питьевые колодцы обустраиваются при помощи специального инструмента и приборов, кроме того, потребуется помощь опытных мастеров. Сварные кольца тоже доступны по стоимости, однако работы по монтажу могут стоить довольно дорого. Сварка элементов системы происходит поэтапно непосредственно внутри колодца, благодаря чему обеспечивается высокий уровень герметичности системы.

Бесшовные колодцы из пластика представляют собой уже готовую к монтажу конструкцию, которую погружают в источник в неизменном виде. Среди всех вышеперечисленных продуктов такая конструкция будет наиболее герметичной и прочной, однако стоить будет дороже. Помимо более высокой стоимости, систему бывает сложно погрузить в скважину.

Однако бетонные конструкции также подвержены разрушению в результате падения.

Перед тем как приступать к монтажу колодцев из ПВХ колец, нужно выполнить гидрогеологический мониторинг, который поможет определить глубину залегания воды, а также тип грунта, который присутствует на данной местности.

Установка колец может выполняться двумя способами:

• открытым;
• закрытым.

В первом случае предварительно создается шахта, диаметр которой должен быть больше, чем аналогичный параметр пластикового изделия. Дно скважины засыпается щебнем, который обеспечит фильтрацию воды, после чего можно приступать к спуску колец.

Второй способ предполагает рытье котлована на глубину около метра, установку туда конструкции из пластика, после чего необходимо будет продолжать выбирать из шахты грунт. Такой метод эффективен при проведении работ с рыхлой почвой, когда есть риск, что грунт, в ходе выкапывания шахты сразу на полную глубину, будет осыпаться.

Монтаж

Технология монтажа кольцевого уплотнителя во многом зависит от разновидности изделия и сферы его применения. Чаще всего они используются для соединения труб в раструб.

Для пластиковых труб данная процедура происходит следующим образом:

1. Стыкуемые концы труб очищаются от коррозии и возможных загрязнений. Визуально проверяем участки трубы на отсутствие дефектов. Если проводилась очистка химическими растворителями, поверхность должна полностью высохнуть;
2. Уплотнитель вставляется в посадочную канавку. Если сделать это никак не получается, на участок трубы и на кольцо наносят силиконовую смазку, заменить ее может слабый мыльный раствор;
3. Далее производится непосредственно стыковка труб, делать это необходимо до упора в стопорное кольцо. Придется применить определенное усилие.

Если при монтаже применяются компрессионные фитинги, уплотнитель в таком случае одевается на оба отрезка трубы. Если используется обжимной фитинг, тогда резиновое кольцо надевают не на саму трубу, а непосредственно на элемент соединения.
