Особенности установки пескоуловителей для ливневой канализации

Элементы устройства ливневой канализации

Система ливневой канализации собирается всегда из одних и тех же элементов, с незначительными изменениями, вызванными особенностями ландшафта и назначения.

Дождеприемники. Это один из важнейших элементов ливневой канализации, их устанавливают в местах скопления воды – под водостоками с крыш, на непроницаемых для воды площадках (обычно это делается так, чтобы дождеприемник находился под уклоном и вся вода с площадки стекалась именно к нему).

Придверные поддоны. Служат тем же целям, что и дождеприемники, располагаются под дверями домов, у крыльца, под воротами гаража, под калиткой – всюду, где есть дверь, и нет желания видеть лишнюю воду.

Желоба и лотки. Ведут от дождеприемников к коллектору, устанавливаются в специально прокопанные канавы, чтобы вода не утекала в землю. Обычно ставятся под уклоном, чтобы вода текла самотеком.

Трубы. Нужны затем же, что и желоба, устанавливаются также под уклон, но монтируются под землей, а не над ней. Ставятся в тех местах, где проложить канаву и желоб невозможно.

Пескоуловители. Специальные фильтры, которые не допускают попадания в систему водоотведения мелкого грунта, песка и прочих нежелательных частиц, которые может принести вода.

Смотровые колодцы. Нужны для периодических осмотров, ремонта и устранения засоров.

Предварительные расчёты и проектирование

Возведение ливнёвки без проведения расчётов – пустая трата денег.

Ведь если установленная простая ливневая система будет плохо работать, то не надо её вообще устанавливать. В то же время на установку слишком мощной ливнёвки нужно потратить немало денег.

Требующиеся для расчётов сведения

При проектировании ливнёвки применяют такие данные:

• усреднённый объём атмосферных осадков, которое зафиксировали метеорологи в конкретном районе. Такие сведения можно найти в СНиПе 2.04.03–85;
• метеорологические сведения о периодичности выпадения дождевых осадков и мощности снега. Такими данными пользуются и при монтаже ливнёвки для отвода талых вод;
• данные о площади водостока — площади кровли. В подобной ситуации в расчёт берут не полную величину, а значение проекции площади в плоскости.

При возведении линейной ливневой системы площадь водостока равна сумме площадей всех водосточных объектов;

Принцип действия канализации в разрезе

сведения о физических характеристиках грунтов, из которых состоит загородный участок.

Также при проведении расчётов обращают внимание на наличие и местонахождение уже возведённых на участке подземных коммуникационных водосточных систем

Вычисление объёма отводимых водостоков

Объём отводимого водостока считают по такой формуле:

Значения поправочного коэффициента, которые применяют в этой формуле, используют на следующих площадках:

• 0,4 — на площадках, которая покрыты щебнем;
• 0,85 — на площадке из бетона;
• 0,95 — на асфальте;
• 1,0 — на крыше.

После определения значений объёма, по СНиПу вычисляют диаметр трубопроводной водосточной системы.

Определение глубины установки каналов

Установку лотков или трубопроводных каналов делают на той же глубине, на которой их устанавливают в том или ином регионе.

Конкретные значения глубины владельцы дач и частных домовладений узнают в строительной фирме или у соседа, который уже поставил ливнёвку на своём участке.

В центральных регионах РФ ливнёвку ставят на глубине 0,3 м, если диаметр лотка равен 50 см как максимум. Железобетонные, металлические или пластиковые водосточные лотки и трубки с большими размерами устанавливают на глубине, равной 0,7 м.

Из-за высокой стоимости проведения земляных работ многие владельцы загородных домов не делают сильных углублений в землю. Кроме того, при устройстве ливнёвки своими руками, нет необходимости закапывать её под землю слишком глубоко.

Согласно ГОСТам, коллекторы и смотровые колодцы ставят на уровне сезонного промерзания, а не ниже. Также эти элементы ливнёвки можно установить выше подобного уровня — при этом коллекторы и смотровые колодцы утепляют геотекстилем и щебёнкой, который защищает ливнёвку от замерзания.

За счёт небольшого углубления существенно снижается сложность монтажа.

В подобной ситуации к водосборным и очистным устройствам водосточной системы под конкретным углом устанавливают ливневые каналы.

Устройство и расположение труб для сточных вод

Соответственно, уровень монтажа места ввода в коллекторный колодец находится ниже уровня установки водосборника или трубки, который отходит от дождеприёмника. При вычислении глубины их монтажа, заранее составляют план монтажа и с учетом уклонов водосточных каналов производят все необходимые расчёты.

Стандарты и нормы уклонов

Согласно ГОСТу, трубки, диаметр которых равен 150 мм, устанавливают под углом, равным 0,008 (величину наклона измеряют в мм/м). Трубки, которые имеют диаметр, равный 200 мм, кладут под углом, равным 0,007.

В зависимости от особенностей территории укладки ливнёвки монтажники немного изменяют значения трубных уклонов.

Уклон, равный 0,02, делают на стыке водосточных каналов и водосборника, потому что в подобном месте увеличивается скорость водостока.

До пескоуловителя вода течёт медленнее, чем на других участках ливнёвки. В подобной ситуации взвешенные частички оседают. В связи с этим угол наклона в этом месте делают самым маленьким.

Водосборники в ливнёвках, имеющих трап с пескоуловителем (сливную воронку), ставят в тех местах, где трубные уклоны пересекаются между собой.

Самостоятельное изготовление очистной системы

Стоимость готовых комплектов довольно высока. Самые дешевые модели для автомоек на 2 поста, пригодные только для очистки жидкостей, обходятся от 22 тыс. руб. Если комплект позволяет производить повторное использование очищенной воды — то значительно дороже. Приобретение стандартных наборов оборудования не всегда по силам владельцам небольших предприятий. Рассмотрим, как сделать мойку без водопровода и канализации самостоятельно.

Принцип работы самодельных очистных сооружений аналогичен устройству септика. В качестве резервуаров используются стандартные бетонные кольца. Необходимо подсчитать их объем, с учетом размеров и особенностей режима работы автомойки

Важно учесть ее параметры:

• количество постов;
• проходимость машин (в день, неделю или месяц).

Так как сделать канализацию для автомойки без последующего сброса очищенной жидкости невозможно, надо заранее определить способ утилизации. Возможны два варианта:

слив в канализацию. Этот способ подойдет, если качество очистки будет достаточно высоким. Недостатком метода станет постоянный контроль со стороны санэпидстанции;
повторное использование для мойки машин

Здесь также важно качество очистки, поскольку жидкость с химическими компонентами или твердыми частицами станет разрушать лакокрасочное покрытие кузова автомобилей.

Эти сложности надо учесть, когда настанет время сделать тщательный расчет параметров комплекса

Важно правильно оценить свои возможности, поскольку ошибки при сборке комплекса повлекут серьезные штрафные санкции. Как бы качественно ни очищала стоки автомойка, слив воды в канализацию всегда будет расцениваться работниками надзорных органов как опасное и нежелательное действие

Поэтому правильнее строить комплекс, работающий на замкнутом цикле. Нужна методика очистки без сброса жидкости в центральную канализационную систему.

Обзор видов

В связи с тем что очистные сооружения являются довольно востребованными и широко используемыми, на сегодняшний день можно выделить несколько разновидностей подобных конструкций (например, локальные канализации для очищения сточных вод, промышленное оборудование для гидродинамической очистки проточных жидкостей и многие другие виды). Для удобства пользователей и производителей было принято несколько классификаций, которые подразделяют очистные сооружения на несколько групп в зависимости от различных факторов и параметров.

Например, в зависимости от назначения и сферы использования очистные сооружения бывают:

• промышленные;
• хозяйственно-бытовые;
• для очищения ливневых стоков;
• комбинированные.

Еще одна классификация делит очистные сооружения на группы в зависимости от того, для стоков каких объемов, составов и включений они предназначены. В зависимости от этого критерия можно выделить такие конструкции:

• автономные;
• локальные;
• промышленные.

Например, автономные (или индивидуальные) конструкции подойдут для частного дома, локальные – для группы домов, а промышленные – для стоков больших масштабов (они даже могут быть модифицированы в полноценные очистительные станции).

Помимо перечисленных выше классификаций, также выделяют накопительные и проточные сооружения.

Накопительные конструкции в своем составе содержат особый аккумулирующий резервуар, в котором скапливается основная часть сточных вод. Позже сточные воды транспортируются в особую разделительную камеру, а затем происходит равномерная подача воды в отдельные узлы. В целом процесс переработки сточной воды осуществляется в течение 72 часов.

Для того чтобы очистить сточные воды в проточных сооружениях, необходимо заранее осуществить тщательный просчет характеристик конструкции. При этом обязательно нужно учитывать такой показатель, как максимальная величина потока, возможная на имеющейся территории.

Расчет основных параметров

Как для бытового, так и для промышленного использования существуют песколовки разного размера и эффективности.

Для определения того, какой пескоуловитель нужно приобрести по размерам и производительности, следует провести расчет, имея при этом следующие данные:

• объем сбрасываемых вод;
• параметры загрязненности;
• скорость движения потока;
• суточный объем осадка;
• территориальные условия для установки.

Рассчитаем габариты конструкции горизонтального блока с прямолинейным течением воды, состоящей из двух основных частей: рабочей и осадочной.

Пример.

Исходные данные:

• объем сбрасываемых вод – 130000 м3 или qmax=1,50 м3/с (130000/24/3600);
• допустимая скорость потока – 0,15-0,30 м/с;
• гидравлическая крупность осаждаемого песка – 18-24 мм/с;
• планируемое количество жителей – 415300 чел.

Решение:

1. Выбирают три отделения, исходя из расчета 50000 м3/сут.
2. Определяют необходимую площадь сечения одного отделения:

   ω=q_max/vn, где

   • v – средняя скорость потока, м/с;
   • n- количество отделений;
   • ω=1,50/(0,25×3)=2,0 м^2.
3. Рассчитывают длину:

   L=1000KHv/u, где

   • K – коэффициент, берется из таблицы;
   • H – глубина проточной части, принимается для типовых моделей в пределах от 0,5 до 2,0 м, принимается 1,0 м;
   • u – гидравлическая крупность песка, мм/с, берется из таблицы.

   L=(1000⋅1,3 ⋅1⋅0,25)/24,2=13,43 м.

4. Находят ширину одного отделения, м: B=ω/H.

   B=2,0/1=2,0 м.

5. Исходя из полученных размеров песколовки, выбирают стандартную из таблицы или проектируют индивидуально.
6. Скорость стока при разных значениях: υ_max=q_max/(BH n).

   υ_max=1,50/(2⋅1⋅3)=0,25 м/с.

7. Время нахождения в рабочей части: T=L/υ_max.

   T=13,43/0,25=53,72 с.

8. Рассчитывают количество осадка за сутки м3/сут:

   W_сут=(Nq_2)/1000, где

   • N – планируемое число жителей;
   • q_2– удельное количества песка, берется из таблицы.

   W_сут=(415300⋅0,02)/1000=8,31 м^3/сут.

9. Находим объем одного контейнера: W_о=(W_сут T)/n, где T- время между выгрузками песка, должно быть не более 2-х суток.

   W_о=(8,31⋅1)/3=2,77 м^3.

10. Находят глубину контейнера: h=W_о/B^2.

    h=2,77/2^2 =0,69 м.

11. Рассчитывают высоту осадка песка на дне: h_ос=(W_сут k)/BnL, где: k- коэффициент распределения песка по дну, принимается равным 3.

    h_ос=(8,31⋅3)/(2⋅3⋅13,43)=0,31 м.

12. Делают расчет полной строительной высоты: H_стр=H+h_ос+0,5.

    H_стр=1+0,31+0,5=1,81 м.

Получен расчет габаритов горизонтальной песколовки, которыми необходимо руководствоваться при проектировании оборудования:

• ширина,
• высота
• и длина.

BхHхL=2 х 1,81 х 13,43 м.

Для удаления минеральных взвесей из сточных вод могут быть также использованы другие устройства:

• гидроциклоны
• и центрифуги.

Их конструкции работают благодаря вращательному движению жидкости, оно производит разделение частиц с различным удельным весом. Более тяжелые падают вниз, легкие – уносятся водным потоком.

Что нужно еще помнить при обустройстве ливневки

Для того чтобы ливневая канализация могла успешно справляться со всеми своими обязанностями по отводу водопотока, нужно непременно учитывать некоторые моменты. Во-первых, в целях предотвращения засорения и закупоривания системы нужно предусмотреть наличие входных защитных решеток. Они могут быть выполнены из разных материалов и быть самой разной формы. Но назначение у них одно. А точнее – два. Во-первых, задержка крупнофракционного мусора – веток, камней, листвы и т.п. Во-вторых, решетки послужат гарантией безопасного прохода людей и проезда транспортных средств.

На фото представлены пескоуловители, дождеприемники, желоба с решётками -различных форм и размеров.

Вода при этом будет просто стекать, повинуясь силе тяжести. Угол наклона должен учитывать диаметр трубы. Соответствующие нормативы находятся в СНиПах по ливневой канализации. Но в большинстве случаев для частной не слишком разветвленной ливневки будет достаточно обеспечить уклон в 1-2 сантиметра на каждый метр трубы.

Перед входом в пескоуловитель для ливневой канализации уклон следует несколько уменьшить – чтобы поток не перемешался внутри короба уловителя, а фракции песка успели осесть в нем. Абсолютно все элементы канализации должны быть выполнены в герметичном виде. Не допускается даже малейшей протечки. Это позволит предотвратить не только размытие грунта и повреждение, например, дорожного полотна, но и образование плесени, гнилостей и т.п.

Трубы, гофрированные внутри, крайне не рекомендуются для обустройства ливневой канализации. Ведь зачастую именно в них и происходит скопление мусора. В дальнейшем это неизбежно приведет к образованию мусорной пробки, избавиться от которой может оказаться далеко не простой задачей, как это может показаться на первый взгляд.

При проектировании системы ливневки нужно предусмотреть как можно меньше всевозможных стыков и перепадов, изменений направления. Ведь именно в этих местах чаще всего и происходит разгерметизация системы.

Особенно тщательно следует подойти к замерам. Метраж – очень важная составляющая проекта. Лучше даже в случае сомнения приобрести трубы с напуском. Современные пластиковые трубы очень просто и быстро можно обрезать по необходимой длине. А вот будет очень обидно, если в конце концов выяснится, что не хватает буквально 10-20 сантиметров трубы. То же самое касается и приобретения всех необходимых переходников, фитингов, уплотнителей и т.д. Нужно заранее составить подробный список всего, что потребуется приобрести.

При организации смотровых колодцев рекомендуется устанавливать их почаще. Таким образом можно будет с большей эффективностью следить за состоянием всей системы. Здесь в целом работает такое правило: чем меньше диаметр трубы – тем меньше должно быть расстояние между колодцами. Ведь в этом случае риск возникновения засора также повышается, и будет обидно не добраться до нужного для очистки участка только потому, что туда не достанет инспекционный колодец.

Материалы изготовления

Инженерные приспособления для улавливания грязи производят из таких материалов:

• бетон;
• полимербетон;
• пластик;
• нержавеющая сталь.

Бетонные варианты прочны и устойчивы, но много весят, что усложняет монтаж. Со временем под воздействием воды идут мелкими трещинами и теряют герметичность. Их стоимость начинается от 3000 рублей.

Установки из пластика стоят недорого: цена стартует от 1000 рублей. Другими преимуществами считаются малый вес, простота монтажа, невосприимчивость к коррозии, герметичность, стойкость к температурным изменениям.

Устройства из полимербетона сочетают в себе достоинства бетонных и пластиковых конструкций. Они прочны, но весят не много. Стоят такие изделия больше, чем предыдущие – от 5000 рублей.

Популярные модели песколовок

Рассмотрим для примера несколько востребованных моделей пескоуловителей для канализации с указанием их основных характеристик:

• Gidrolica Light. Это пластиковая ловушка горизонтального типа, предназначенная для установки в систему пластиковых лотков. Оснащена пластиковой решеткой. Ее длина составляет 50 см, ширина — 11,6 см, высота — 32 см. Класс нагрузки — A15. Ширина сечения — DN100. Цена пескоуловителей такого типа составляет около 1000 р. Выдерживает нагрузку до 1,5 т. Применяется уловитель в системах частных домов, на пешеходных тротуарах, в парках, на велодорожках.
• Gidrolica Filcoten. Изготавливается из композитного бетона и выдерживает нагрузку до 25 т. Длина ловушки — 50 см, ширина — 14 см, высота — 50 см. Класс нагрузки — С250. Ширина сечения — DN100. Применяются подобные устройства на автостоянках, в гаражах, на обочинах дорог, на спортивных объектах. Стоимость ловушки — порядка 5700 р.
• Gidrolica Super. Изготавливается из ударопрочного пластика. Имеет усиленную стальную насадку. Выпускаются 2 разновидности ловушек, отличающихся своими габаритами и шириной проходного сечения. Выдерживает весовую нагрузку до 60 т. Размеры пескоуловителей: длина — 50/54 см, ширина — 16/26 см, высота — 43,8/47,8 см. Класс нагрузки — Е600. Ширина сечения — DN100/DN200. составляет 2100-4200 р.

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве. И каждый элемент должен быть, что называется, «на своем месте»

И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

• пескоуловители вертикального типа;
• пескоуловители горизонтального типа;
• тангенциальный уловитель;
• аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

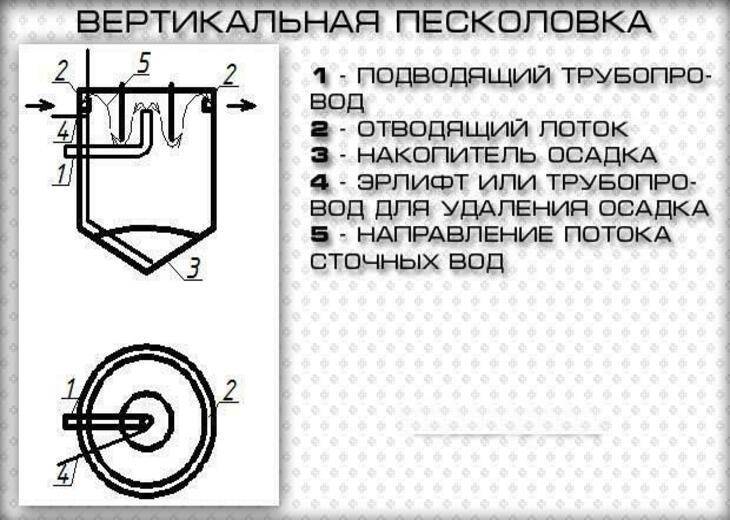

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока  – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.

Виды пескоуловителей для ливневой канализации

Пескоуловители являются частью ливневой канализации. Эти инженерные приспособления служат для задержки песка и мелких фракций мусора от попадания в сеть. Их также устанавливают для сбора поверхностных стоков на промышленных предприятиях со сливом во внутреннюю канализацию и мойках автотранспорта.

Строение и принцип работы

Пескоулавливающее устройство производят в виде емкости с боковыми патрубками, находящимися выше днища, и верхним отсеком – приемником воды. Между ним и дном расположена особая решетка, отсекающая грязь, песок и ил от водного стока.

Принцип работы устройства:

1. Поверхностные стоки направляются в водоприемные лотки и стекают благодаря созданному уклону в пескоуловитель.
2. Устройство обладает большим объемом, поэтому скорость потока сильно резко снижается. Это приводит к выпадению частичек мусора и песчинок в виде осадка.
3. Водные массы движутся дальше по коллектору, набирая скорость.

Песколовки также помещают в приграничной зоне одновременно нескольких стоков, движущихся в различных направлениях.

Виды пескоуловителей

Для разных типов канализационных сетей применяют конструктивно различные песколовки. Они могут быть односекционными либо располагать несколькими отсеками в зависимости от предназначения и количества поверхностных вод.

Наиболее часто используются следующие варианты пескоулавливателей:

• Вертикальные, цилиндрической формы. Твердый осадок самостоятельно будет оседать на дно большого резервуара, а очищенная жидкость начнет вытекать через патрубок выхода. Применяются обычно на индустриальных объектах.
• Горизонтальные. Конструктивно самые простые, но очищают тщательно. Состоят из двух отсеков. В первом водный поток движется прямо либо по кругу. Во втором происходит выпадение осадка. Идеально подходят для бытового использования.
• Тангенциальные. Устройства округлой формы, водные стоки в них падают по касательной. Благодаря центробежной силе водный поток в резервуаре начинает вращаться, а фрагменты мусора выбиваются на его стенки и потихоньку сползают на днище устройства.

Последний вариант стоит дороже предыдущих и, несмотря на эффективность, используется не часто.

Материалы изготовления

Инженерные приспособления для улавливания грязи производят из таких материалов:

• бетон;
• полимербетон;
• пластик;
• нержавеющая сталь.

Бетонные варианты прочны и устойчивы, но много весят, что усложняет монтаж. Со временем под воздействием воды идут мелкими трещинами и теряют герметичность. Их стоимость начинается от 3000 рублей.

Установки из пластика стоят недорого: цена стартует от 1000 рублей. Другими преимуществами считаются малый вес, простота монтажа, невосприимчивость к коррозии, герметичность, стойкость к температурным изменениям.

Устройства из полимербетона сочетают в себе достоинства бетонных и пластиковых конструкций. Они прочны, но весят не много. Стоят такие изделия больше, чем предыдущие – от 5000 рублей.

Особенности монтажа

1. Размечают территорию под ливневую канализацию. Участок, выбранный для песколовки, располагается близ сточного желоба до входа в магистральную систему.
2. Выкапывают котлован, объем которого немного больше песколовного резервуара.
3. Бетонируют дно ямы, чтобы впоследствии избежать перекоса пескоулавливателя.
4. Устанавливают песколовку на бетон и закрепляют особыми болтами.
5. Соединяют конструкцию с помощью патрубков с канализационной магистралью и водосливом и закапывают котлован.

Работа прибора достигается благодаря правильному монтажу. Отверстие входа воды располагается выше исходящего. Эта разница в высоте дает возможность водному потоку двигаться через пескоуловитель, на дно которого выпадают в осадок фрагменты мусора и песчинки. При установке песколовки должен быть обеспечен уклон в 10 мм на каждый метр водоотводного лотка, иначе система функционировать не станет.

https://youtube.com/watch?v=f9QqaUKm1hY

Расчет ливневого колодца

Ошибки при проектировании обходятся слишком дорого — ваш двор легко превратить в водоем.

Каким же по объему должен быть колодец ливневой канализации? Логично предположить, что как минимум он должен вмещать в себя все воду, скопившуюся после дождя или во время оттепели.

Другими словами, проводя расчет, нужно учесть объем воды, отводимой с вашего участка, для чего следует произвести предварительные вычисления по следующей формуле:

Q=q20×F×Ψ, где

• q20 — коэффициент среднестатистического количества осадков в вашей местности (среднестатическая норма — данные берутся из СНиП);
• F — площадь участка, на которой будет монтироваться ливневая канализация;
• Ψ – поправочный коэффициент, учитывающий вид покрытия и степень поглощения осадков на данном участке.

Справочные значения данного коэффициента приведены в таблице:

Тип покрытия	Поправочный коэффициент Ψ
Открытый грунт	0,35
Бетонированный участок	0,85
Асфальтированный участок	0,95
Отсыпка из щебня	0,40

Проведя вычисления, вы сможете подобрать с помощью таблицы не только диаметр труб, но и угол уклона.

Расчетная величина позволяет более точно подобрать угол уклона и диаметр труб для монтажа.

Какие виды бывают?

Все песколовки работают по одному принципу осаждения песка под действием силы тяжести. Различаются они по характеру перемещения воды в резервуаре и форме самого пескоуловителя.

Самыми распространенными считаются:

• Горизонтальные – с течением воды параллельно земной поверхности. Бывают две разновидности:
  1. с поступательным течением потока — применяются при количествах сбрасываемой воды до 10000 м3/сут;

  с круговым движением — эффективны на предприятиях со сбросом до 70000 м3/сут.

Выпавший на дно песок перемещается к бункеру приспособлениями в виде щеток. В это время происходит его частичная очистка от органики.

Вертикальные – имеют вертикальный рабочий резервуар, в котором вода подается у основания и движется снизу-вверх.Из-за больших размеров не имеют популярности в автономных системах очистки и применяются редко.

Щелевые – используются на каналах и имеют несколько щелей в дне канала, под которыми расположены бункеры для песка. Из-за невысокой эффективности они находят применение там, где сток воды до 5000 м3/сут.

Тангенциальные – такие, в которых воде придается винтовое движение. При этом, усиливается отмывание органических загрязнений от песка. Такая установка имеет форму цилиндра, и вода в ней подается по касательной. Применяются при объемах стока до 50000 м3/сут.

Аэрируемые пескоуловители напоминают параллелепипед, на одной из граней которого по всей длине установлен аэратор – труба с небольшими отверстиями, через которые подается воздух. Аэратор крепится в полуметре от дна. Под ним размещается емкость для песка. Они эффективны при стоке до 10000 м3/сут. В аэрируемых моделях в осадок попадает до 90% минеральных загрязнений.

Справка. Существующие современные конструкции рассчитаны задерживать песок размером более 0,2-0,25 мм, который составляет до 65-70 % от всего песчаного мусора.

Наибольшую популярность получили горизонтальные конструкции с круговым движением. Они экономичнее таких же моделей, но с поступательным перемещением воды и аналогичной выработкой.

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве. И каждый элемент должен быть, что называется, «на своем месте»

И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

• пескоуловители вертикального типа;
• пескоуловители горизонтального типа;
• тангенциальный уловитель;
• аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока  – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.
