Улучшаем печное отопление дома с помощью водяного котла

Камины для дач и загородных домов

В последнее время все большую популярность завоёвывают камины для дачи фото таких каминов представлены ниже. Не меньшей популярностью пользуются камины и у обитателей загородных домов и коттеджей. Камины относятся к многофункциональным отопительным устройствам – они обогревают помещение и в то же время играют роль украшения интерьера.

Классификация и разновидности каминов для дачи

Камины можно классифицировать по следующим характеристикам:

• по материалу изготовления – кирпичные или металлические (чугунные или стальные);
• по способу установки – островные (размещение в центре помещения), угловые (в углу для обогрева смежных комнат), встроенные в стену, пристенные, с возможностью вращения вокруг оси на 360°;
• по дизайну – классические, хай-тек, модерн, кантри;
• по используемому топливу – твердотопливные (дрова, торф, уголь, угольные брикеты, пеллеты), газовые и электрические;
• по конструкции топки – открытые и закрытые с дверцей на топке.

Отдельно стоит упомянуть такую модель, как печи-камины, которые объединяют в себе функции и камина, и печи. Об этих отопительных устройствах и пойдёт дальше речь.

https://youtube.com/watch?v=-nnCaipq3o4

Преимущества печей-каминов

Эти отопительные устройства имеют следующие преимущества:

1. Многофункциональность – выполняют функции камина и печи, а на некоторых моделях, имеющих дополнительно варочную поверхность и духовку, можно ещё, и готовить еду.
2. Наличие двух отдельных топок для камина и печи даёт возможность применять их совместно или по отдельности. Для быстрого прогревания помещения целесообразно использовать камин, а для долгого сохранения тепла – печь. После того как температура достигла оптимального уровня, можно оставить работающей только печь.
3. Наличие в некоторых моделях встроенного водяного контура, что позволяет подключиться к отопительным радиаторам и отапливать несколько помещений.
4. Использование системы «чистое горение» для оптимального использования энергии от сжигания топлива, что повышает КПД до 75–80%.
5. Использование в современных моделях пеллет (древесных гранул в прессованном виде) в качестве топлива. Гранулы в автоматическом режиме подаются в топку из специального контейнера – такая технология позволяет печи работать автономно и повышает её КПД дополнительно на 5–7%.
6. Использование системы конвекции позволяет эффективно и быстро прогревать помещение и увеличивает срок эксплуатации печи-камина.

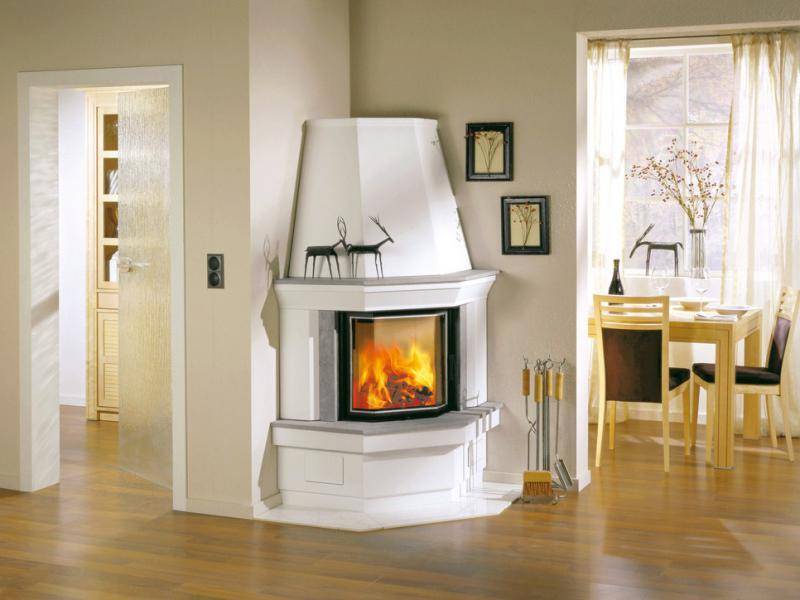

Конструкция печей-каминов

Эти отопительные устройства изготавливают из металла (обычно из чугуна) или кирпича. Кирпичная печь-камин – это массивное и дорогостоящее сооружение, которое подходит для большого дома. Металлическая печь-камин намного меньше размером, и поэтому её целесообразно использовать для отопления дач, небольших загородных домов и коттеджей.

Топка у печи-камина высокая, топочное окно большое, а дверца из огнеупорного стекла занимает почти всю площадь фасада камина.

Для усиления отражения тепла боковые стенки топки немного развёрнуты в сторону топочного окна. Внутри топка может быть облицована жаростойкими пластинами. Топка изготовлена из чугуна или стали. Если в качестве материала выбрана сталь, то её обкладывают кирпичами из каолиновой или шамотной глины – это не даёт стали прогореть.

Как правило, металл топки покрыт тёмной термостойкой краской. Сами печи-камины окрашивают блестящей эмалью, которая может быть любого цвета.

Корпус может быть декорирован керамической плиткой или изразцами – эти элементы отделки также служат дополнительными накопителями тепла.

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

• Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
• Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
• Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
• Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
• При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Недостатки печи для дома с водяным отоплением

Конечно, нельзя не упомянуть и о недостатках, имеющихся у печей с водяным типом отопления. Минус состоит в том, что их регистр уменьшает полезный объем, который есть у топливника. Однако это не критично, поскольку компенсируется. Для этого достаточно в процессе кладки печной конструкции, когда она происходит «с нуля», правильно подобрать нужную ширину как печи, так и теплообменника.

Что делать при установке системы в существующую печь?

Если же у вас более сложная ситуация, при которой отопления водяного типа монтируется в уже готовую печь, требуется просто чаще подкладывать топливо в процессе топки. Регистр устанавливается в уже готовую печь после того, как она будет предварительно разобрана.

Здесь очень важна продуманная, неторопливая работа, так как после всех манипуляций необходимо сохранить мощную печную тягу. Однако если печь вас в принципе устраивает, то мы рекомендуем вам оставить все, как есть.

На самом деле, эта работа довольно легкая, поэтому при определенном настрое вы вполне сможете осуществить все необходимые манипуляции самостоятельно.

В тот момент, когда вы начнете разбор конструкции, сделайте зарисовку того, как в каждом ряду расположена кладка печи с водяным отоплением. В дальнейшем по данному рисунку вам удастся в точности повторить разобранную печную часть.

Если разобранный кирпич остался у вас в хорошем состоянии, то можете использовать его же. Однако если вам придется сделать замену, то лучше выбирать кирпич такой же формы, качества и вида, как старые.

Технология изготовления водяного контура для кирпичной печи

Хорошо поставленная кирпичная печь с котлом водяного отопления является аккумулятором тепла, то есть, кроме того, что греет теплоноситель для раздачи в систему отопления, сама конструкция нагревается и передает тепло комнатам. При оснащении варочной панелью, прибор снимет проблему приготовления обедов в областях с перебоями подачи газа, электричества.

К прочим плюсам относят равномерность подачи тепла и поддержание температуры водяного теплоносителя до тех пор, пока огонь в топке не погаснет. Но и после окончания горения, устройство долго отдает тепловую энергию, сохраняя в доме комфортную температуру.

• встроенный в топливник теплообменник не заработает из-за уменьшенного объема;
• если холодный теплоноситель перемещается особенно интенсивно, снижается КПД устройства и накапливается сажа;
• несоблюдение технологии встраивания теплообменников в дымовой канал приводит к снижению пропускной способности и попаданию угарных газов в помещение;
• вмуровывая теплообменник в кладку, нужно следить за тем, чтобы осталось пространство для расширения устройства при нагревании, иначе кладка расшатается;
• неточные расчеты мощности теплообменника, встраиваемого в дымоход, приведут к снижению температуры дымовых газов и образованию конденсата, который приводит к быстрому износу деталей системы.

Снизить риск ошибки можно при использовании готовых заводских приборов или поручении дела мастерам, имеющим опыт сооружения системы отопления с водяным контуром из печи.

Разновидности теплообменников и зоны их размещения в кирпичной печке

Теплообменники классифицируются по типу материала, из которого они сделаны:

1. Чугун. Жаропрочный материал подходит для обустройства котлов, но не терпит перепадов температуры. Если формируется чугунный теплообменник, доливать в него холодную воду в процессе нагрева нельзя – металл лопнет.
2. Медь. Прочный материал с высокими показателями теплопроводности. В печах применять нельзя из-за прогрева – температура плавления меди составляет +1083 С, топка прогревается до +1400 С.
3. Сталь. Материал подходит только при условии высоких жаропрочных показателей и толщины стенки от 5 мм. Рекомендуется выбирать бесшовные трубы с антикоррозийной обработкой.
4. Нержавеющая сталь. Прочный материал практически не ржавеет, долго служит и отличается хорошими показателями теплопроводности. Лучше всего подходит марка стали AISI 3040.

Материал для изготовления теплообменника своими руками

Практичнее всего применять листовую сталь или трубу. Нюансы выполнения работы:

• Сталь листовая выбирается толщиной до 5 мм, в самом листе вырезаются 2 отверстия для трубы сечением в 50 мм – это для трубопроводов подачи и обратной циркуляции теплоносителя. Стальная конструкция размещается внутрь топки, чтобы облегала стенки и потолок, дополняется выходными отверстиями (боками) для закладки дров и выпуска газов. Внутренний зазор должен быть не менее 30 мм, чтобы не закипела жидкость для подачи в сеть отопления. Теплообменник располагать так, чтобы подающая труба находилась в верхней точке, это необходимо для устранения риска возникновения паровых пробок и предупреждения гидроудара в трубопроводах и радиаторах.
• Если теплообменник делается из трубы, то он тоже размещается в топке. Подойдет труба сечением до 50 мм круглая или профильная с прямоугольным сечением 40х60 мм или 60х60 мм. Детали свариваются в конструкцию по рассчитанным размерам, правило тут одно – теплообменник размещать так, чтобы он не мешал закладке топлива, не перегораживал колосники и каналы дымоудаления.

При выполнении трубных элементов в виде плоского регистра, теплообменник устанавливается в дымоходные каналы. Это не самый лучший вариант, потому что в этой зоне мало тепла и надо брать трубу большего сечения. Устанавливать такие детали в готовую печь запрещено, они перегрузят конструкцию – все расчеты и нагрузка выполняются только на этапе проектирования и укладке печи.

Правила расчета параметров и мощности теплообменника

Стандартная формула такая – на 10 м2 отапливаемой площади требуется 1 кВт тепла. Применяя расчеты к теплообменнику, следует знать – с одного 1 м2 устройства снимается до 10 кВт тепловой энергии. Если делать дровяное отопление с водяным контуром, то с 1 м2 теплообменника снимается до 6 кВт тепла в час, для угольной печи до 10 кВт/час.

К примеру, для дома с потребностью тепла в 15 кВт/час расчет ведется так: S=Q/Qy, где 15/6=2,5 м2, а S – это площадь дома, Q – требуемая тепловая энергия, Qy – количество выделяемого тепла. Пример приведен для теплообменника из листа стали. В этом случае общая площадь теплообменника, которая соприкасается с горячим воздухом топки, равняется 2,5 м2.

Установка теплообменника в топку

Устанавливаемые в топку котлы отличаются разнообразием конструкций и не требуют большого объема топки. Представленный на фото теплообменник модели паук имеет симметричное двухстороннее строение, может состоять из разного количества ребер . Он достаточно компактен. Через его проемы открытый огонь отлично нагревает стенки печи.

Особенности

• возможность обогрева больших площадей;
• несколько вариантов строения котла (в виде широкого бака или плоской емкости );
• плоские котлы и баки имеют больший объем, чем конструкции из труб, и позволяют использовать часть воды для санитарных нужд;
• затрудненная , но тем не менее реальная возможность встраивания в уже сложенную печь.

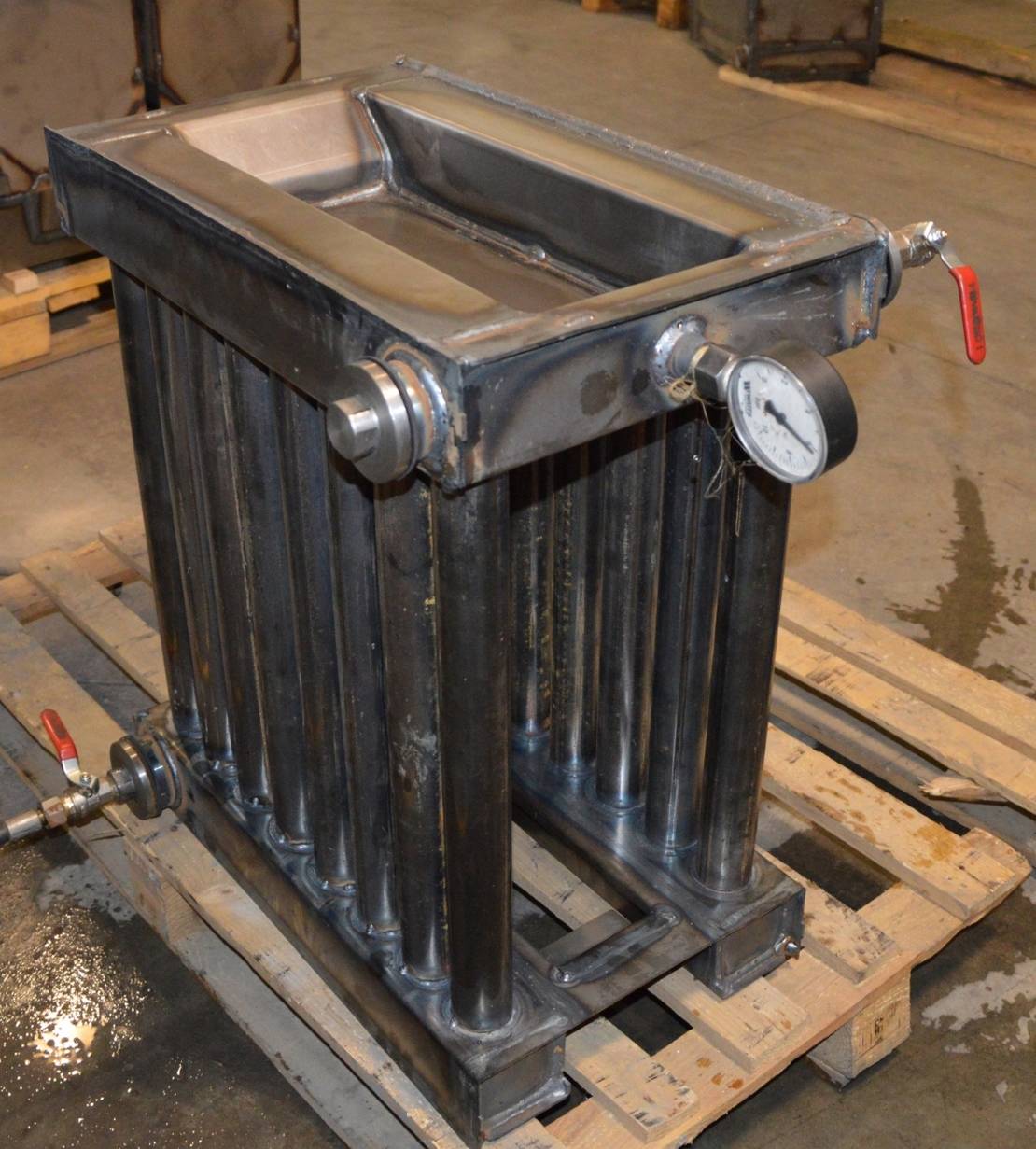

Трубчатый теплообменник наиболее популярное решение для встройки в топку. Он может :

• иметь различные простые и сложные формы, габариты;
• устанавливаться по наружной стороне топки или двум — трем сторонам;
• легко выниматься из печи для профилактического осмотра и ремонта.

Монтаж

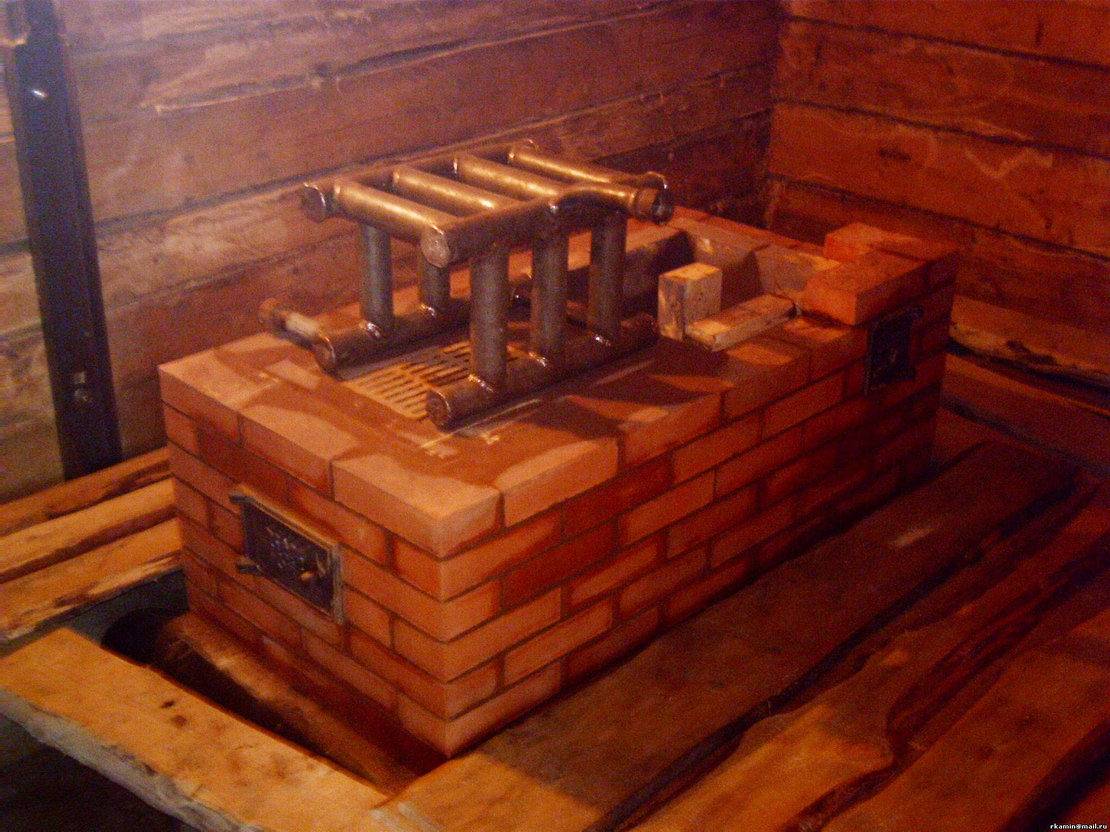

Теплообменник ставится на нижний ряд кирпичей в топке и обкладывается шамотным камнем. Размер конструкции подбирают с учетом параметров топки. Должно остаться достаточно места для закладки дров. Регистры не должны прикасаться к стенам топочной камеры, но и слишком большое расстояние не пойдет на пользу. В топке оставляют отверстие для входного патрубка и затем выкладывают свод.

Достоинства и недостатки

Гаражная печь с водяным контуром обладает рядом достоинств, которые опишем далее:

1. Высокий уровень эффективности.
   Изделие отлично справляется с задачей отопления гаражного помещения на одну или две машины.
2. Доступная стоимость.
   Себестоимость изготовления буржуйки с водяным контуром гораздо ниже, чем себестоимость аналогичных агрегатов. А если использовать подручные материалы, собрать изделие своими руками, та можно снизить расходы к минимуму.
3. Скорый нагрев, длительное удержание тепла.
4. Для буржуйки можно использовать разнообразные виды топлива, которые отличаются доступной стоимостью: уголь, дрова, пеллеты, торф и т.п.
5. Мобильность.
   С такой системой отопления атводома нет необходимости в наличии розеток, качественной проводки внутри гаража.

Но у такого оборудования есть и свои недостатки. К ним относят следующие качества:

1. Даже при условии наличия водяного контура такие изделия уступают передовым отопительным системам по уровню КПД, потому как часть тепловой энергии все равно теряется вместе с дымом через дымоход.
2. Гаражное строение большого размера с подобной отопительной системой может прогреваться не достаточно равномерно.
3. Печка способна отопить исключительно помещения, примыкающие к котельной непосредственно. По этой причине в удаленных от нее помещениях придется организовать еще одну печь.

Простые правила эффективного теплообменника

Принцип работы печного отопления.

Если в доме есть готовая кирпичная печь, то организация водяного отопления своими руками – довольно несложная задача. Для этого достаточно поместить в топку самодельный котел в виде змеевика или любой другой формы. Главное, что необходимо учитывать при этом:

• Перепад высоты между выходом жидкости из теплообменника и входом в него;
• Необходимо обеспечить максимально возможную площадь его поверхности;
• Теплообменник не должен мешать загрузке и горению топлива.

Если же сооружается печь своими руками, то котел для кирпичной печи можно сделать максимально эффективным. Для этого необходимо соблюсти несколько важных условий:

• Продукты сгорания должны выходить из дымохода максимально холодными;
• Большая теплоотдача печных газов внутри печи повышает ее КПД;
• Теплообменник лучше всего помещать в дымоходе, а не в топке.

Схема подключение котла к отопительной системе.

Кроме того, для лучшего нагрева теплоноситель должен двигаться навстречу потоку тепла. Только таким образом сохраняется разница температур между разными частями теплоносителя, повышая эффективность нагрева и обеспечивая лучшую его циркуляцию внутри системы.

Еще одним плюсом такого расположения нагревательного бака является то, что на нем образуется меньше конденсата, что способствует отсутствию коррозии.

Современное состояние

С развитием технологий сварки стали, стало возможным производство дровяных котлов и каминов из тугоплавких сортов стали со сложной внутренней структурой. Эта возможность позволяет нам сегодня купить и своими руками установить у себя дома котлы сложных форм, с эффективными внутренними водяными контурами, или системой труб — теплообменников. КПД у таких котловых систем значительно вырос, срок службы увеличился, а неприхотливость и надежность в эксплуатации стали на порядок лучше.

При этом и современные дровяные отопительные камины, котлы и печи из стали, которые можно купить на рынке, не имеют сложных электронных систем контроля горения и обеспечения работы оборудования. Если, в каких-то моделях электронные системы контроля и присутствуют, то в минимально необходимом, для обеспечения безопасной эксплуатации, количестве. Конечно, это момент положительно сказывается на цене таких котлов отопления.

На базе снабженного водяным контуром котла на дровах, своими руками можно сделать весьма качественную систему отопления загородного дома.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Инструкция по постройке печного отопления с водяным контуром

1. Роется яма.
2. Закладывается «подушка», состоящая из битого кирпича, щебенки и бута средних размеров. Ширина этого слоя равна примерно 20 см. Природные материалы утрамбовываются и заливаются цементным раствором.
3. Производится укладка кирпича. Он ложится в два ряда на цемент, а сверху застилается гидроизоляционным слоем из рубероида, пергамента и толи.
4. Возводится фундамент из кирпича на глиняном растворе.

1. Укладывается первый сплошной ряд. Во втором ряду начинает формироваться зольная камера, для которой устанавливается специальная дверца. Третий ряд повторяет предыдущий.
2. Формируется четвертый ряд. Он служит основанием для топливной камеры из огнеупорного кирпича, на нем предусматриваются пазы для установки колосниковой решетки.
3. Устанавливается П-образный котел, выполненный из стали. К нему приварены два патрубка – один сверху для подачи, другой снизу для обратки. Также в нем выполняется прямоугольное отверстие, через которое будут выходить разогретые газы.
4. Укладывается пятый ряда. В нем нужно предусмотреть каналы за боковой и задней стенкой котла. К ним устанавливаются две небольшие дверцы для прочистки от сажи.
5. Формируется шестой ряд, в котором предусмотрено отверстие между зазорами, выполненными в предыдущем ряду. Это подсосный канал для повышения тяги в отопительной печи. Здесь же осуществляется установка дверцы для топливной камеры.
6. Выкладывается стена. Нужно учесть, что вокруг дверцы, идущей в камеру сгорания, и над топливным котлом укладывается огнеупорный кирпич.
7. Устанавливаются чугунные плиты, на которых можно будет готовить пищу. На входе отопительно-варочнойкамеры прикрепляется металлический уголок.
8. Формируются камеры, а на задней поверхности выполняется канал, и устанавливаются дверцы.
9. Перекрываются металлической полоской фасад варочнойкамеры в 16 ряду. А затем она сама перекрывается укладкой кирпича на специально проложенные металлические полоски.
10. Устанавливается паро-вытяжная задвижка для вентиляции печи и формируется верхний газоход.
11. Укладывается 35 ряда, на котором начинается возведение дымоходной трубы.

Некоторые хотят использовать уже готовое устройство печи или камин, комбинируя с водяным контуром. В таком случае придется разбирать их почти до основания, чтобы установить регистр.

кран Маевского

Как самостоятельно сделать печь с отопительным контуром?

Основной деталью, необходимой для монтажа водяного отопления на дровах своими руками, является теплообменник. Этот агрегат может иметь разную конструкцию: из труб (регистр, змеевик) или в виде закрытой емкости (котел). В любом случае назначение его состоит в том, чтобы за короткое время нагреть заключенный в нем объем теплоносителя и послать его в трубы разводки. По трубам горячий теплоноситель протекает по всем помещениям, нагревая радиаторы, и остывшим возвращается обратно в котел. Такая система носит название самотечной и может применяться для обогрева небольших помещений.

При необходимости отопления жилого дома, особенно 2-х или большей этажности, циркуляцию теплоносителя в трубах нужно сделать принудительной. Для этой цели на обратке производят установку электрического насоса. Назначение его состоит в том, чтобы под давлением нагнетать остывшую воду в теплообменник, заставляя ее циркулировать интенсивнее и не застаиваться в радиаторах. Использование насоса возможно и для одноэтажных строений с целью ускорить процесс разогрева труб и радиаторов при розжиге печи.

Итак, для устройства контура водяного отопления самостоятельно потребуются:

• теплообменник (котел, регистр);
• трубы большого диаметра для разводки;
• радиаторы водяного отопления, конвекторы любой конструкции;
• расширительный бачок;
• водяной насос циркуляционный электрический;
• сварочный аппарат;
• болгарка.

Перед началом работы необходимо составить план разводки, чтобы контур получился замкнутым после обхода всех помещений, нуждающихся в обогреве. При установке прямоточной системы схема должна учитывать и угол наклона труб для свободного перемещения теплоносителя от выхода из котла до момента его возвращения обратно.
