Инструкция по укладке печи голландки

Процесс кладки

Основной функцией печи голландки является обогрев, поэтому примеров порядовки конструкции с плитой не очень много. Предлагаем вниманию следующие варианты:

Приготовление раствора

Важным составляющим этапом качественной кладки печи голландки с плитой, согласно выбранной схеме, является подготовка глиняного раствора. От этого зависит герметичность печи, ее прочность и термостойкость на протяжении установленного периода эксплуатации. Нарушение пропорций составляющих элементов раствора провоцирует растрескивание голландки с плитой и даже утечку угарного газа. Какое соотношение вяжущих элементов сделать в общем составе смеси зависит от ее предназначения: для отделки или кладочных работ. Задача заполнителя – придать застывшей смеси жесткости, поэтому его незначительный избыток не отразится на качестве кладки печи. Правильная консистенция кладочного раствора для голландки с плитой обладает вязкостью и пластичностью. Она не должна быть жидкой или крошиться.

Сделать раствор несложно, процесс состоит из следующих шагов:

• Глину помещают в корыто, добавляют немного воды и оставляют размокать на 6-48 часов.
• В течение всего периода материал тщательно перемешивают, можно даже растаптывать в резиновых сапогах.
• После добавления просеянного песка оптимальная консистенция должна медленно сползать с лопаты.

Добившись пластичности, переходят непосредственно к кладке голландки с плитой.

Помимо кирпича и глиняного раствора, чтобы сделать голландку с плитой, потребуется запастись следующими комплектующими:

• варочная поверхность (одно конфорочная);
• колосниковая решетка;
• дверцы и заслонки;
• стальные уголки 50х50 мм, толщиной 3-4 мм.

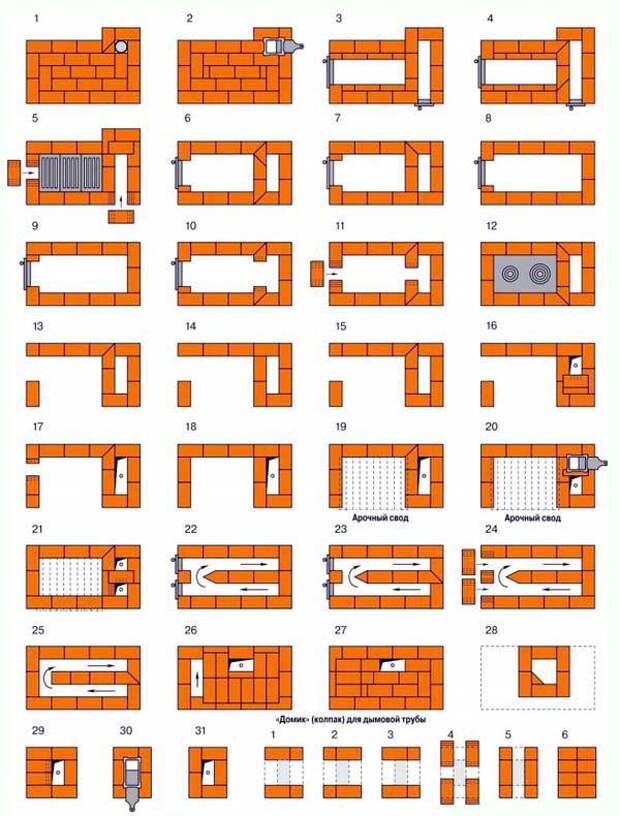

Рассмотрим на примере несложной порядовки печи с плитой, как выложить своими руками голландку:

• Для подготовленного фундамента необходимо сделать качественную гидроизоляцию. В качестве материала подойдет рубероид.
• Первые три уровня голландки кирпичи выкладываются сплошным слоем. Как и при формировании фундамента, здесь обязательно следят за соблюдением вертикали и горизонтали. Помимо уровня, обязательно применяются отвесы, они более точно указывают отклонения.
• Дверца поддувала печи с плитой фиксируется на четвертом ряду, ее перекрытие осуществляется на шестом ряду с помощью кирпича, распиленного вдоль. Здесь же кирпичи подгоняются под установку колосниковой решетки.
• Дверца топки печи голландки располагается между седьмым и девятым рядом.
• Перекрывается топочная дверца в десятом ряду. Кирпичи здесь требуют дополнительной обработки для крепления плиты. Аналогично креплению колосниковой решетки, выемку под плиту необходимо сделать больше ее габаритов на 5 мм. Это обеспечивает свободное место при расширении металла в процессе нагрева. Зазор оформляется с помощью асбестового шнура, защищенным бумажным картоном. В процессе эксплуатации голландки с плитой картон выгорает, а шнур продолжает компенсировать расширение металлических деталей печи.
• После установки плиты, ее края оформляются металлическими уголками, предохраняющими кирпичную кладку от повреждений.

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

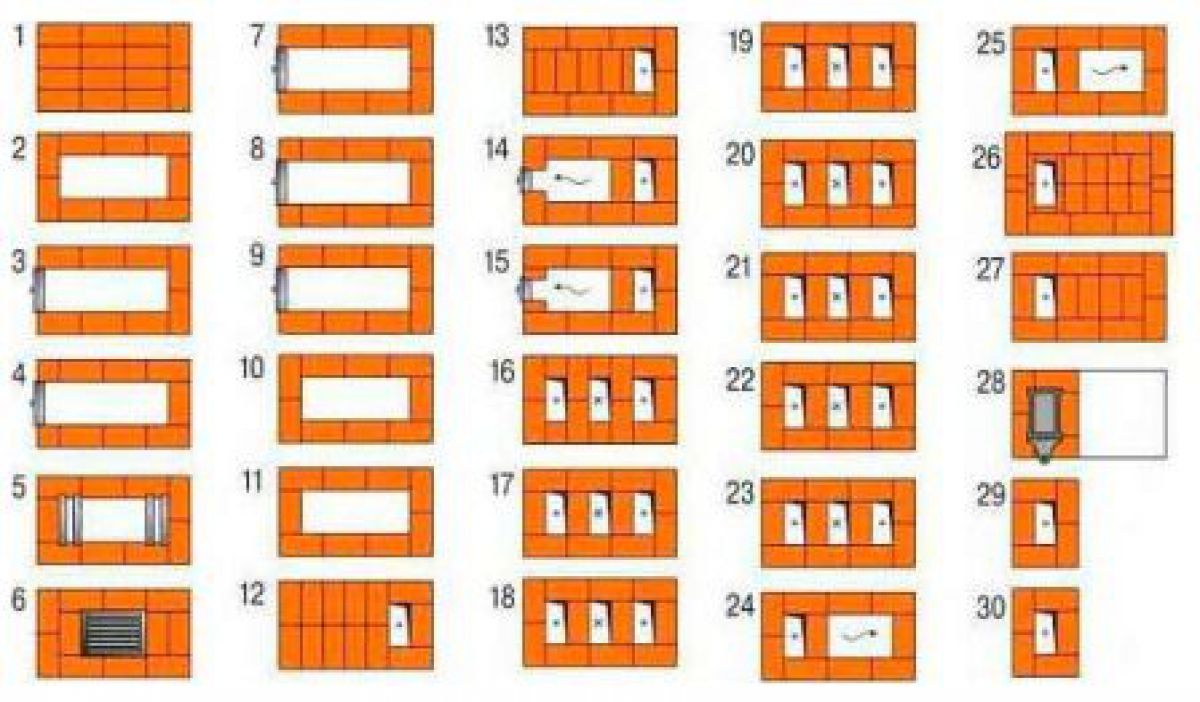

Порядовка для голландки+

Трехоборотная голландка+ – это печь внушительных размеров. Она легко сможет обогреть помещение площадью до 50 квадратов.

Краткие пояснения к порядовке…

1-й ряд аккуратно выкладывается на подготовленный фундамент и заливается раствором сверху. В основании голландки+ лежит 21 кирпич.

2-й и 3-й ряды кладутся на раствор

Обратите внимание, что если до 3-го ряда включительно кирпичи клались плашмя, то далее они будут укладываться на ребро до окончания обвязки дверки в 6-м ряду включительно

На 4-м ряду следует оборудовать подставку под перегородку дымохода.

На этом же этапе монтируется дверца топливника, обмотанная негорючим материалом, например, асбестом. Фиксируется дверка стальной проволокой в кладочном шве.

Последующие ряды повторяют контур 4-го.

7-й ряд интересен тем, что кирпичи к нем выкладываются не только плашмя, но и на ребро по задней стенке. Начиная с 8-го ряда, строительный материал снова выкладывается плашмя.

8-й ряд может вызвать трудности, так как над топкой нужно уложить скошенный кирпич.

В 9-м ряду кирпич смещается в незначительной степени назад. Не забудьте выложить поверх этого ряда негорючий материал. Особенно актуально это для тех, кто планирует класть отопительно-варочную модель печи.

10-й ряд – это начало формирования основы под дымоход. Если дымоход из кирпича – слишком громоздкое и тяжеловесное решение для вас, вы можете подобрать металлическую трубу.

На 11-м ряду монтируется задвижка с асбестовым уплотнителем. Здесь образуется стык печной конструкции и дымоходной трубы

Обратите внимание, что кладка голландки здесь осуществляется в четверть

Последующие ряды выполняются по порядовке. Процесс не должен вызвать никаких трудностей.

Когда кладка будет завершена, установите дымоход и закройте щель между полом и печью предтопочным листом, чтобы из-под голландки не просыпался песок. На стыках с полом устанавливаются специальные плинтуса.

Существует множество способов декорировать голландку. Например, ее можно отделать плиткой, а можно покрасить. В некоторых случаях довольно эффектно смотрится подобная печная конструкция вообще без лишнего декора.

Схема кладки печи от А до Я более подробно рассмотрена в данной статье.

Принципы кладки печи голландки своими руками

Перед тем как приступить к монтажу голландки, следует изучить основы кладки:

1. Первоначально изготавливается качественный фундамент, ему обязательно нужно дать как следует просохнуть — это займёт не менее 7 дней.
2. На фундамент устанавливаются первые два ряда кирпичей без применения раствора. Это делается для того, чтобы сориентироваться и в дальнейшем не перепутать алгоритм укладки кирпича.
3. Кладку проводится в соответствии со схемой, заранее подготовленной.
4. Топочные дверцы прикрепляются на рамки с помощью асбестового шнура, а закрепляются — закалённой проволокой. Если дверки плотно закрепить в кладке, то она при нагревании лопнет.
5. Для топки используется исключительно огнеупорный кирпич.
6. Печь можно сложить из любого кирпича, который выдерживает высокие температуры, при этом он необязательно должен быть огнеупорным.
7. Швы в топке должны соответствовать толщине в 3–5 мм, в остальных частях печи — от 5 до 8 мм.
8. Обязательно при строительстве используется уровень, чтобы стенки получились ровными, без перекосов и прочих недостатков.

Советы специалистов

Голландская печь кладётся достаточно просто и её эксплуатация, как правило, не доставляет особых проблем истопнику. Тем не менее следует после её монтажа выждать порядка двух недель для того, чтобы конструкция как следует просохла.

Для первых протопок желательно использовать бумагу, мелкую щепу, чтобы ввести голландскую печь в эксплуатацию. После нескольких дней такой протопки голландку можно топить полноценно.

Постройка печи голландской своими руками — дело несложное, но требующее предельного внимания и аккуратности. От правильности выполнения кладки зависит не только функциональность, но и безопасность печи.

https://youtube.com/watch?v=apKtactWkqo

Шувалов Пётр Васильевич

Кладка кирпича

После того как фундамент застыл, можно переходить к укладке кирпича, но перед этим необходимо приготовить глиняную смесь для работы. Берем глину и тщательно просеиваем ее от комков и камней. Делать это нужно тщательно, можно даже не один раз. Затем заливаем глину водой на несколько часов. Глина должна хорошенько напитаться, излишки сливаем. Добавляем песок в пропорции 1:1 и заливаем 1/8 воды (от полученного объема).

Схема: кладка кирпича

Далее представлена пошаговая инструкция по выкладке печной конструкции типа «голландка»:

1. Укладываем слой гидроизоляции на застывшую основу, затем немного присыпаем его песком.
2. Выкладываем плашмя 1-й ряд кирпича, смоченного водой (между элементами небольшое расстояние). Сверху на них кладем цементный раствор. Он постепенно заполнит предварительно заготовленное пространство между кирпичными элементами.
3. Кладем 2-й и 3-й ряды плашмя на раствор. Остальные ряды, начиная с 3-го и заканчивая рядом, стыкующимся с дверцей топливника, кладутся на ребро.
4. Начиная с 4-го/5-го ряда (зависит от конструктивных особенностей печи), используем для кладки огнеупорный кирпич. Заднюю часть печи кладем без использования раствора. Это так называемые «вышибные кирпичи». Они съемные, что позволяет легко вычищать дымоход во время эксплуатации печи.
5. Устанавливаем дверцу топливника, обмотав ее негорючим материалом (например, асбестом). Фиксируем ее у кирпичных швов гибкой проволокой.
6. Дублируем схему 4-го ряда до верхней части дверцы. После опять кладем кирпичи плашмя. Ориентируемся где-то на 7-й ряд (заднюю часть ряда все еще выкладываем на ребро). Тщательно контролируем горизонтальность кладки и углы.
7. В 8-м ряду (над топкой) выкладываем угловой кирпич. Благодаря этой схеме укладки можно использовать печь как камин.
8. В девятом ряду смещаем кирпич чуть назад. Сверху прокладываем негорючий материал: на него установим в дальнейшем плиту для готовки. Проверяем швы и стыки чугуна с кирпичом — они должны быть полностью герметичны.

   Если вы не уверены, что справитесь с работой — посоветуйтесь с профессионалами

9. Выкладываем в десятом ряду основу для дымохода. Если печь планируется небольшого или среднего размера, то функцию дымохода будет выполнять металлическая труба.
10. 11-й ряд — вкладываем задвижку с негорючим уплотнителем. Формируем стык печи и трубы дымохода — используем кладку в четверть.
11. Стыки с полом закрываем специальными плинтусами. Печную конструкцию белим, окрашиваем либо облицовываем глазурованной плиткой на свой вкус. Оставляем готовую конструкцию на пару недель до полного просушивания.

На этом процесс создания печи-голландки можно считать завершенным.

Совет. Во время укладки конструкции каждый кирпич опускайте в воду на пару секунд. Это позволит избежать излишнего впитывания влаги из раствора.

Как вы могли убедиться, печь-голландка — довольно полезная и оригинальная конструкция в доме. Тем более что с ее строительством вполне можно справиться своими руками. Стройте с удовольствием!

Голландские дровяные печи. Возведение печи голландки своими руками: порядовка, схема, инструкция

Российские печные мастера пользуются методом возведения голландки более двух столетий. Эффектное и компактное или габаритное устройство становится украшением в любом дизайне. Разнообразие форм позволяет вписывать его в углы: круглая — сглаживает очертания интерьера, а прямоугольная -является классикой жанра. Изучив руководство возведения голландки можно воспроизвести этот процесс своими силами.

Исторические факты

Историки неоднозначны в мнении появления на Руси голландского печного устройства. Однако все они уверены, что укладка их началасьв XVIII веке, когда Петром I был выпущен указ об применении голландской технологии при постройке печи. Поскольку в документе не было конкретных предписаний, как возводить эту отопительную систему, мастера попросту стали облицовывать ее кафельным материалом, привезенным из Голландии. Тогда ее и начали именовать – галланка. Некоторые же ученые утверждают, что так называлась печь, с устройством дымохода, схожим на голландские.

Фото 1 Печь типа голландка.

Интересно знать! Высокая дымоотводящая система – наследство голландцев. Чтобы решить задачу отопления и в тоже время не задействовать много свободного пространства в Голландии печка возводилась практически до потолка. В эпоху Средневековья голландку стали ассоциировать с оригинальными изразцами, где изображены картины именитых художников. Сегодня же этот декоративный эффект не является значимым и практически не применяется.

Если обратится к энциклопедии определение печи голлландка значится как прибор, предназначенный для отопления. Возведенный в форме прямоугольника, с канальной системой дымоциркуляции вертикального типа и боковым выходом в дымовую трубу. Образец облицовуется расписными изразцами.

Отличительные характеристики

В сегодняшнем понимании голландка существенно разнится с первоначальным образцом и в первую очередь тем, что декорируется плиточным, кафельным или другими материалами. Стандартный вариант имеет свои особенности, что и отличает конструкцию от аналогов:

• даже не опытный в печном деле мастер может воспроизвести кладку печи, т.к. этот процесс выполняется по простой схеме;
• несущественные огрехи при возведении не скажутся на функциональности;
• классический вариант печи не использовался для приготовления пищи, поэтому раньше не обустраивалась варочная панель;
• отсутствие колосника и поддувала;
• канальный дымоход.

Положительные стороны

Ключевые достоинства галланки обозначены следующими характеристиками:

1. Многофункциональность. Помимо обеспечения обогрева и эстетически привлекательной декоративной стороны, прибор может полноценно выполнять роль печи, при обустройстве варочной панели.

В дополнение можно ознакомиться с материалом, как сделать печь для бани своими руками.

Фото 2 Голландка, оснащенная варочной панелью.

1. Различные размеры. Печка представлена в широком габаритном разнообразии. Даже небольшие образцы в 0,25 м2вполне достойно справляются с задачей отопления. За счет завышенной надтопочной части, ее КПД существенно увеличивается. Также печь может возводится на несколько этажей. В большинстве случаев используются одно- и двухэтажные модели, реже на три и четыре.
2. Экономный расход стройматериалов. На порядовку требуется в два раза меньше кирпича, в сравнении с постройкой стандартной русской печки. Например, если для возведения галланки задействуется 800 кирпичей, то для небольшой русской – 1600. Помимо этого, для такой компактной и устойчивой конструкции может применяться пустотелый вид кирпича. Только топка обкладывается качественным термостойким материалом.
3. Повышенный коэффициент теплоотдачи при малом расходе топливных материалов, медленное охлаждение и быстрый розжиг после полного остывания – также являются особенностями конструкции.
4. Печь, к которой подключен водяной контур может обогреть и дом и, и обеспечить горячее водоснабжение.

Кладка печи

Набор для работы

Для кладки печи-голландки потребуется огнеупорный кирпич, количество которого должно соответствовать принятой порядовке. Так как любая конструкция печи индивидуальна, то количество необходимого кирпича может быть различным. Также необходима глина, объем которой составляет приблизительно 0,4 куб. м. Для приготовления раствора необходим чистый речной песок, в котором отсутствуют включения и комки.

Обязательно потребуется вода.

Дверцы

Помимо указанных материалов нужна дверца топливника, которую, желательно, приобрести в готовом виде. Не обойтись без проволоки, сечение которой позволяло бы гнуть ее вручную. Кроме этого, следует подготовить обычный набор инструментов, которые используются при осуществлении кладки.

Обустройство фундамента

Существенная масса печи-голландки требует обязательного сооружения фундамента. Наиболее подходящим основанием для этого устройства является плиточный фундамент. При его обустройстве необходимо в обязательном порядке произвести объемное армирование. Минимально допустимая площадь плиты фундамента составляет 1,2х1,2 м. Еще одним обязательным условием при устройстве основания печи является обеспечение песчаной прослойки между ним и фундаментом основного сооружения. Слой песка должен располагаться по всей глубине его.

Фундамент

Приготовление раствора

Для приготовления раствора необходимо подготовить компоненты, входящие в него. С этой целью осуществляется многократное просеивание, в ходе которого удаляются камни и другие примеси, а также разбиваются крупные комки глины.

Состав для скрепления кирпичей

Получив чистую глину, ее вымачивают на протяжении нескольких часов

Важно контролировать этот процесс, чтобы глина полностью впитала в себя воду. При возникновении излишков воды, ее следует удалять

Когда глина набухла в достаточной мере, производится ее замешивание с песком в пропорции 1:1

В полученную песчано-глинистую смесь вводится 1/8 часть воды из расчета от полученного количества смеси

Когда глина набухла в достаточной мере, производится ее замешивание с песком в пропорции 1:1. В полученную песчано-глинистую смесь вводится 1/8 часть воды из расчета от полученного количества смеси.

В ходе кладки порядовки голландки каждый кирпич опускают в воду на короткое время. Это мероприятие не позволит ему впитывать лишнюю влагу.

Порядовка

Устанавливается печь на заранее подготовленное основание. При этом топливник располагают очень низко, на уровне 250 мм от пола.

Перед началом процесса кладки, фундамент оборудуется гидроизоляцией, в качестве которого может быть использован рубероид или гидроизол. На ней устраивается тонкий слой речного песка, который предварительно прошел отсеивание. Песок разравнивается и смачивается водой.

Выполнение кладки голландки производится в соответствии со схемой выбранной порядовки.

Окончив кладку, производят монтаж дымохода. Имеющийся зазор между нижней частью печи и полом закрывается при помощи предтопочного листа, чтобы не происходило просыпания песка.

Для отделки печи применяют глазурованную плитку, окрашивают, белят или оставляют ее без облицовки. Стыки с поверхностью пола закрываются специально для этого предназначенными плинтусами.

В завершении кладка печи-голландки должна быть просушена в течение, как минимум, двух недель. При этом топливник находится в открытом состоянии. До завершения этого этапа сооружения в печи запрещено разводить огонь.

Для проверки тяги производится сжигание бумаги в небольшом количестве в пространстве топливника.

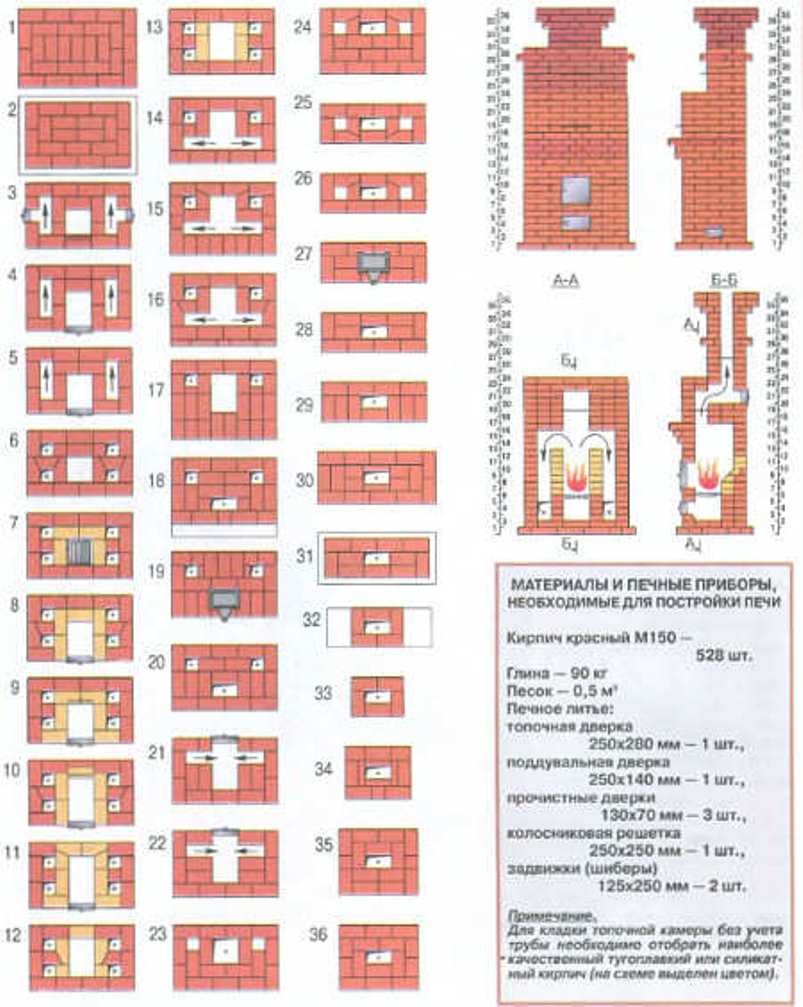

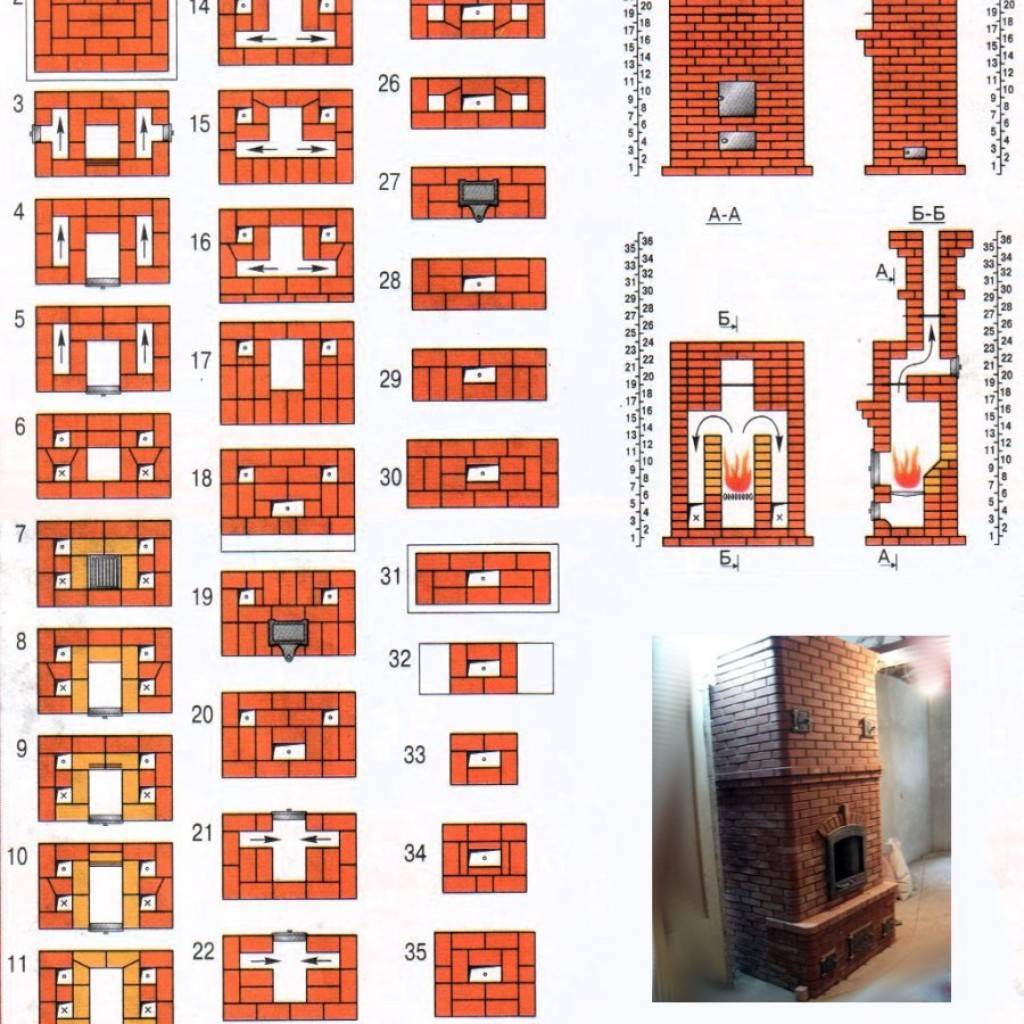

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

• 1 ряд кладут сплошным слоем,  на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
• 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
• В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом  расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
• В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

• В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
• В 8 ряду перекрывают поддувальную дверку, формируя зольник.
• С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
• В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
• 11-13 ряды — выкладывают зону над плитой.
• 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
• 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
• 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
• В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
• В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу

27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Дымоход

После завершения кладки дымовых каналов согласно порядовке начинается кладка дымохода. При возведении дымохода необходимо строго придерживаться правил противопожарной безопасности. Расстояние между дымоходом и перекрытиями не должно быть меньше 38 сантиметров. Между дымоходом и деревянными перекрытиями нужно укладывать теплоизоляционный слой из асбестовых листов. Дымоход должен возвышаться над кровлей на 0.6 метра.

Для усиления тяги необходимо скруглить углы кирпичей. В противном случае завихрения могут эту тягу существенно уменьшить.

Типовая схема кладки кирпичного дымохода

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

1. Поддувало и поддувальная дверка;
2. Топка и топочная дверка;
3. Камера для сбора сажи и прочистная дверка;
4. Дымоход;
5. Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции
