Кладка печи для бани своими руками из кирпича

Необходим ли фундамент?

Подобная конструкция станет иметь большой вес, благодаря этому перед ее установкой в первую очередь строится крепкое основание. Некоторые профессионалы говорят, что, если здание выстроено на сплошном фундаменте, индивидуальное его сооружение для печи не потребуется. Но в болотистой местности или в районах севера, где из-за температурных перепадов даже тщательно утрамбованная почва будет «играть», для каменки лучше рассчитать отдельный фундамент.

Разрезать ригельные балки и деревянные бруски для его строительства, стропильные ноги и перекрывающие балки для вывода дымовой трубы нежелательно, благодаря этому место под печь лучше подобрать еще перед началом строительства строения.

Важно! Не следует привязывать этот фундамент к ключевому, так как из-за большой разности температур при нагреве показатель увеличения будет очень уж большим. Расстояние между ключевым и печным фундаментами обязано быть как минимум полуметра

Фундамент для печи для бани

Кладка печи своими руками: первый этап

Самое сложное в обустройстве печи – первые ряды. Они должны быть идеально ровными, так как именно на них необходимо будет ориентироваться в процессе дальнейшей кладки. Приступим:

1. Начиная от углов, выложите по периметру первый ряд кирпичей. Когда окантовка будет готова, заполните внутреннюю часть. Слой глиняного раствора для связки кирпичей должен быть приблизительно 3-5 мм.
2. Укладывайте второй ряд со смещением – швы первого ряда должны располагаться прямо посередине второго.
3. С аналогичными смещениями уложите третий и четвертый ряды, оставляя место под зольник.
4. Установите поддувальную дверцу: закрепите ее посредством оцинкованной проволоки. Чтобы последняя не мешала во время дальнейшей укладки, прорежьте в соседних кирпичах канавки и спрячьте ее туда. После этого заполните канавки глиняным раствором.
5. Уложите пятый ряд кирпичей и установите колосниковую решетку. Поставьте стальной уголок, чтобы потом можно было легко менять колосники – они иногда прогорают.

Далее начинайте сооружать футеровку – внутренний экран из кирпичей, который будет защищать стенки печи от высоких температур. Футеровка выполняется только на уровне топочной части конструкции. При этом между защитным экраном и внешними стенками топки должно сохраняться расстояние в 22 мм, чтобы компенсировалась разница расширения внутренних слоев.

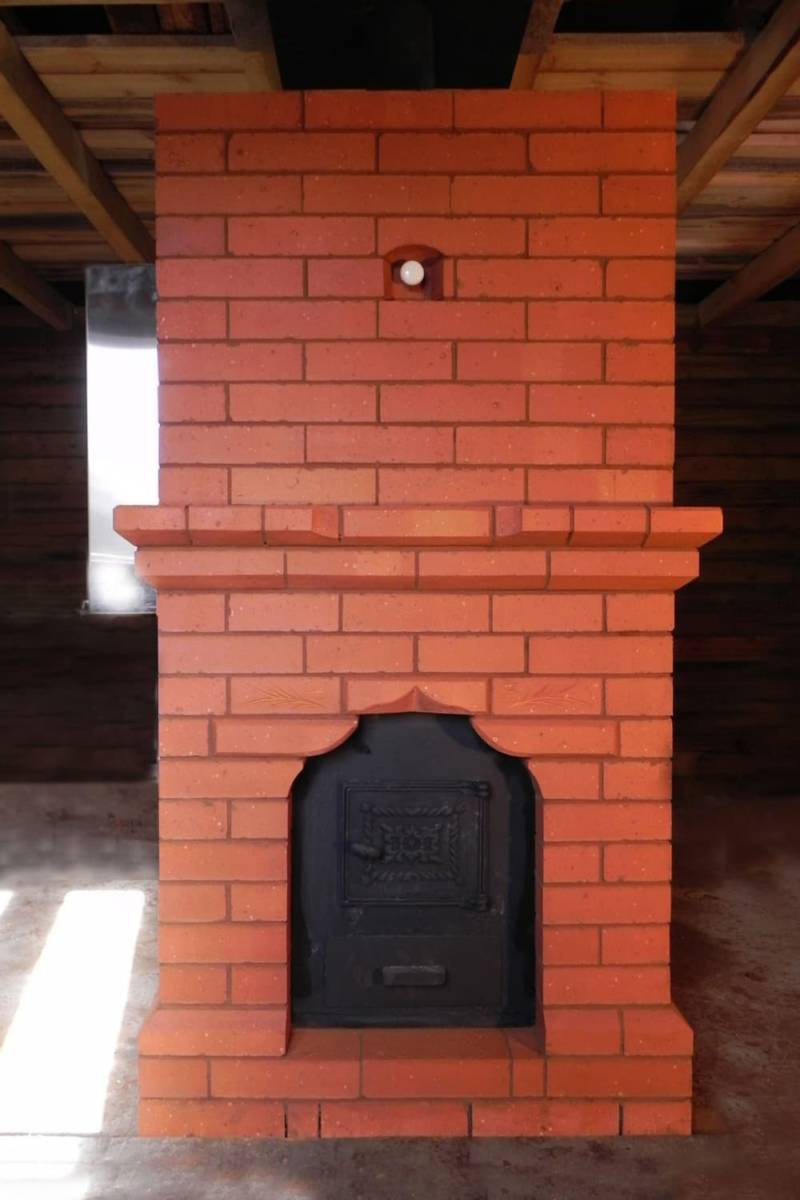

Печная кладка

Перед укладыванием с целью улучшения сцепки и оберегания от обезвоживания раствора кирпич вымачивается пару минут в водной массе до выделения пузырьков. Огнеупорный кирпич можно только на какое-то время загрузить в воду для убирания пыли.

Начальный ряд кирпичей должен ложиться на фундамент досуха без использования песчано-глиняной смеси. При дальнейшей кладке толщина слоя раствора должна составлять 3-6 мм. Раствором промазывается пласт и тычковая часть кирпича. На подобранном месте его необходимо чуть подвигать, а потом, постукивая мастерком, прижать плотно.

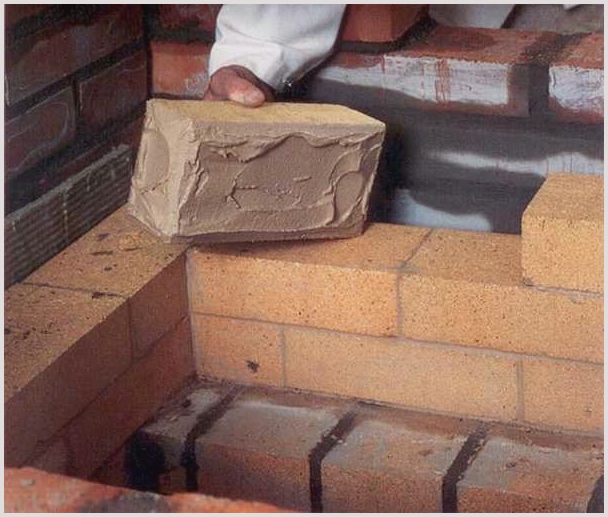

Укладка кирпича

Для упрочения конструкции кирпич ложиться со сдвигом второго ряда на 30-50% и перекрытием стыка. Во время работы в первую очередь потребуются половинки и четверти. Чтобы не допустить появление трещин, резку лучше делать при помощи угловой шлифмашинки, оборудованной алмазным диском.

Кладка половинок и частей кирпича

В местах примыкания к кирпичам дверки изолируется асбестом, к ней при помощи болтов и шайб закручивается 4 крепких проволки или полосы оцинкованной жести, которые будут закладываться в швы кладки. Для достижения плотности по размерам проволки в кирпичах вырезаются канавки.

Установка дверки

Установка дверки

Чтобы обеспечить прекрасный прогрев, банные камни располагаются на стальной или чугунной решётке. Чем их меньше, тем более сухой пар будет в помещении. В русской баньке вес камней составляет не меньше 50-60, в сауне – 30 кг.

Необходимые материалы и инструменты

Набор материалов можно сказать минимальный.

Для постройки печи в баню нужны:

• Порядка 300-400 штук огнеупорного кирпича. Лучше покупать не весь стандартной формы, а для свода топки взять несколько десятков клинового.
• 1000-1500 обычного полнотелого керамического, кладка печи из кирпича для бани выполняется в основном из него.
• Глина и песок для раствора.
• Для устройства топки желательно приобрести несколько килограммов мертеля — специальной огнеупорной смеси для кладки. Используя ее, вы значительно увеличите срок службы вашей печи.
• Цемент и щебень для заливки фундамента, а также для наружной части дымохода.
• Колосник желательно использовать покупной чугунный, но можно попробовать и изготовить самостоятельно из толстого металла.
• Дверцы для топки и зольника, тоже лучше чугунные, но подойдут и самоделки.
• Вьюшка для дымохода.
• Если планируется установка емкости для подогрева, то нужен будет бак соответствующих размеров трубки и запорная арматура для его подключения.
• При выборе нагрева камней через плиту, нужна будет сама плита.
• Проволока для связки кладки и крепления дверок и вьюшки.
• Камни для каменки.

• Материал для гидроизоляции, желательно на основе стекловолокна или фольги, а не привычный рубероид.
• Если рядом с печью будут находиться сгораемые конструкции, то нужен материал для их защиты, например, асбест листовой.

Набор инструмента тоже нужен минимальный:

1. Мастерок (кельма);
2. Молоток каменщика;
3. Отвес, уровень, а также метр, линейка и карандаш для разметки;
4. Леска;
5. Лопата, ведра или корыта для замешивания раствора;
6. Пассатижи для работы с проволокой;
7. Сокол и терки для штукатурки;
8. Инструмент для расшивки, если кладка печи для бани из кирпича не предполагает оштукатуривания;
9. Огнеупорный кирпич не очень хорошо колется молоком, поэтому желательно для работы с ним иметь отрезную машинку с соответствующим диском.

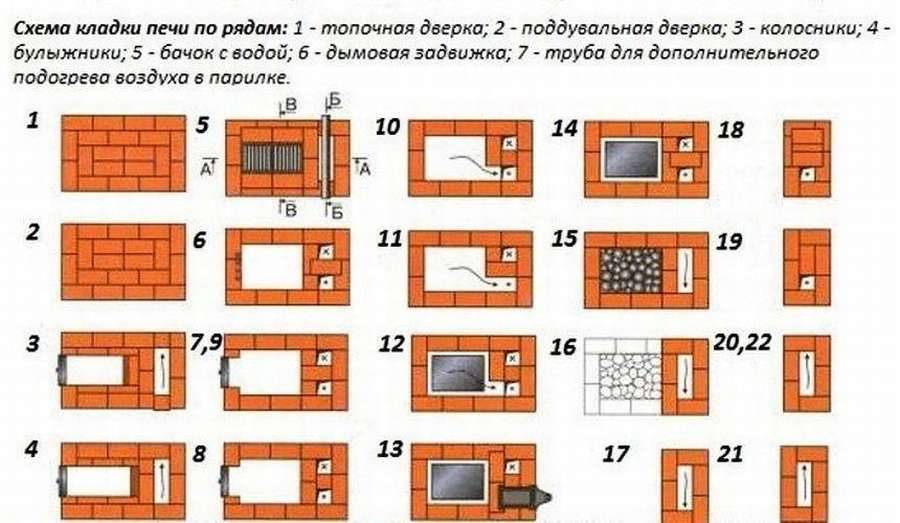

Порядовка

В Интернете в большом количестве можно встретить разнообразные чертежи кирпичных печей для бани с порядовками — подробно расписанными схемами укладки каждого кирпича.

Первый ряд выкладывается без раствора. Он предусматривает дверцу для прочистки, фиксируемую под кирпичами проволокой.

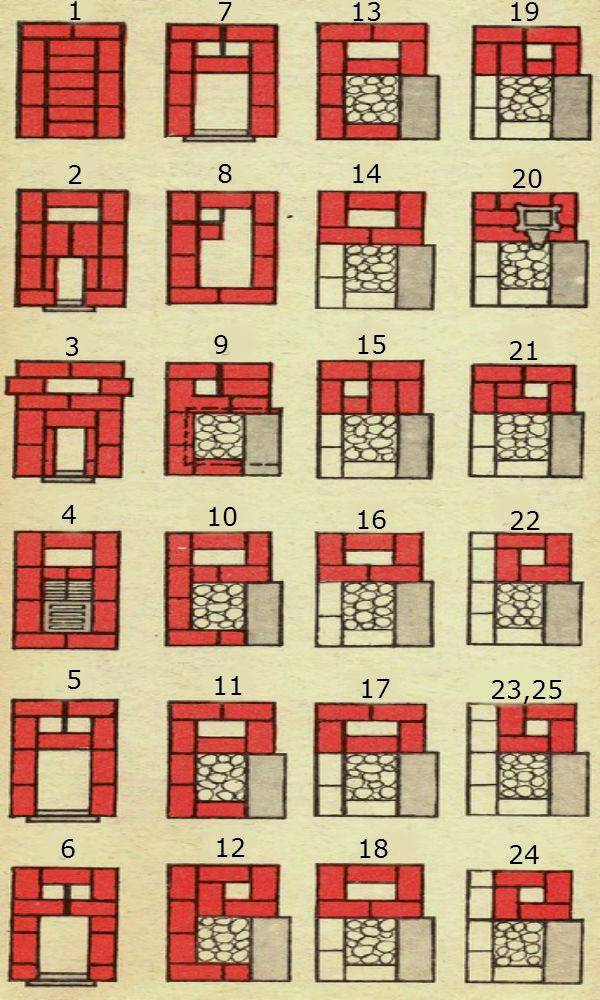

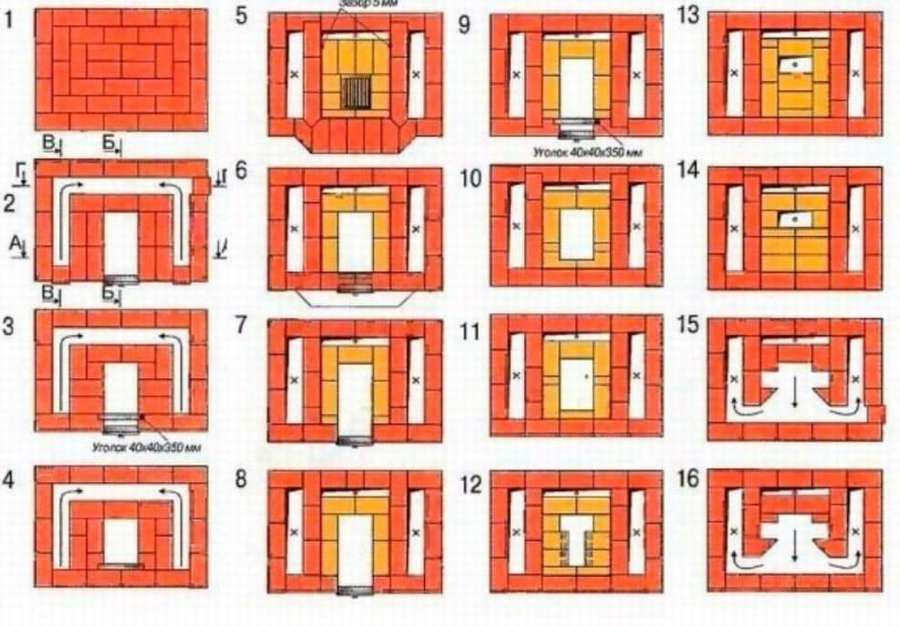

Порядовка печи. Вариант 1

Далее каждый последующий ряд кладется с использованием раствора. Каждый кирпич промазывается им с верхней и тычковой части.

Для придания большей прочности последующий ряд выкладывается со смещением на 30-50% и перекрытием стыковых частей.

Поверх топки устанавливается плита из чугуна, предназначенная для банных камней.

На пятом ряду производится установка нагревательного бака. Кладку нужно производить таким образом, чтобы зазор возле поддувала создавался минимальный. Для решения данной проблемы можно использовать отдельные части кирпича. После этого бак и дверца обматываются асбестовым шнуром в 2 слоя для предотвращения их дальнейших повреждений.

Дверца в топочное отделение большего размера, чем у зольника, поэтому аналогия их крепления одинаковая, но для первого более крепкое. Оно состоит из 3 скрученных проволок, соединенных с кирпичами с помощью болтов и шайб. Сама дверка в местах примыкания к кирпичам промазывается асбестом.

Через каждые 4 ряда необходимо проводить влажную обработку кладки.

Обустройство дымохода исключает использование отдельных частей кирпича. Ширину хайла не стоит делать менее ¾ ширины кирпича.

Перед началом использования печи все локации возможного прохождения дыма необходимо очистить от раствора.

Спустя 4-5 дней перед пробной растопкой печи требуется открыть поддувало, а в качестве топлива использовать 500 г бумаги. После этого конструкцию оставляют на сутки.

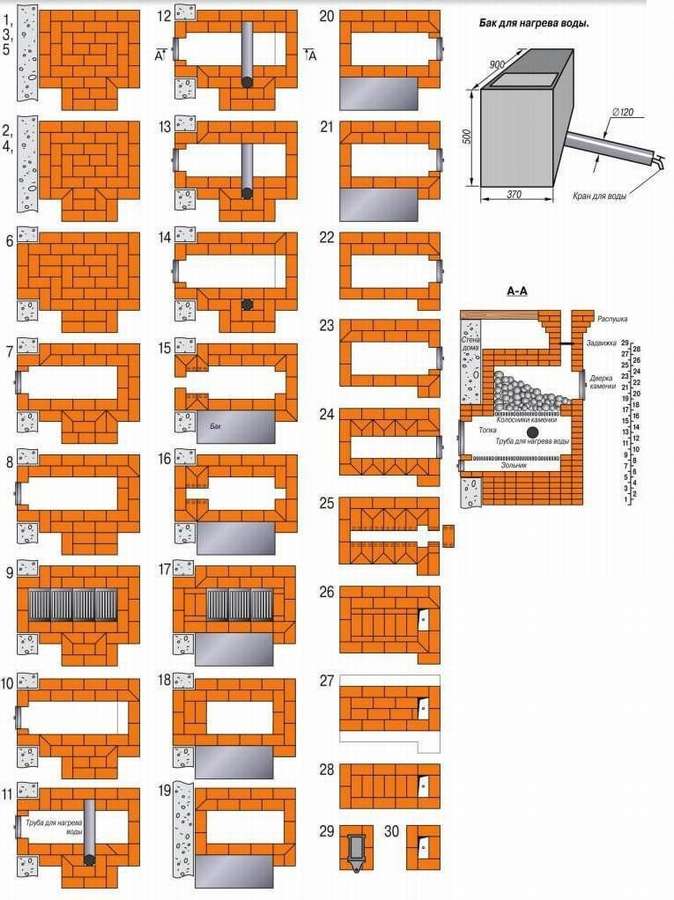

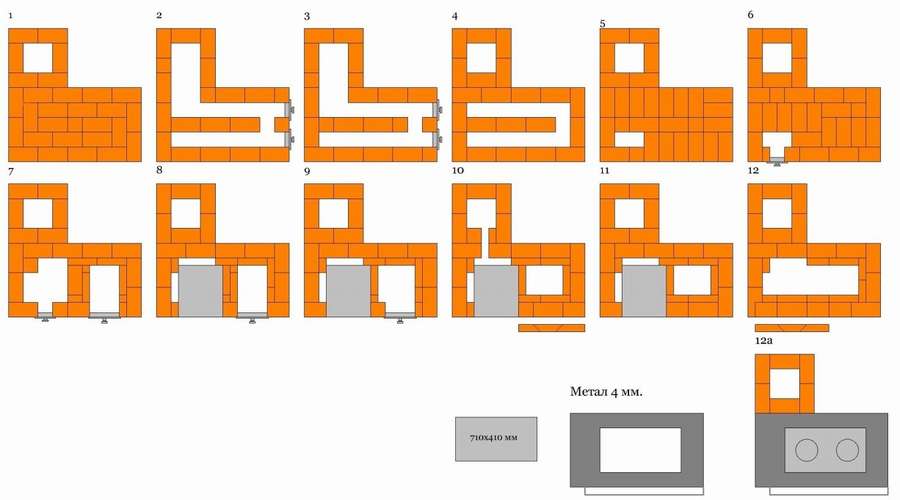

Порядовка. Вариант 2

Постепенно необходимо увеличивать количество и характер топлива. При этом такая печь из кирпича своими руками должна быть проверена на наличие трещин (выходит ли из них дым) и равномерное прогревание.

Полезные советы

Для идеального результата следует помнить некоторые секреты процесса:

• изначально лучше положить насухо каждый ряд и, при необходимости, обрезать кирпичи, пронумеровать их;
• если используются в качестве топлива дрова, то дверца и колосник размещаются на одном уровне, если уголь, то последний опускается на 0,2 м;
• при установке колосников обязательно нужны зазоры. Они монтируются по направлению поддувального канала;
• отдельные части кирпичей лучше применять в верхних рядах.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Кажется, для чего необходим конкретно такой состав, если есть цемент, но ответ понятен – раствор цемента абсолютно не может держать действие больших температур. Собственно поэтому все проекты печи каменки из кирпича для бани просят песчано-глиняного состава.

Самую хорошую глину для укладывания печи в бане можно добыть на глубине около полуметра. Естественно, материал необходимо тщательно почистить и вымачивать перед тем как применить в течении нескольких суток. Для вымачивания можно создать маленькую канавку рядом с баней. Готовить необходимо не только глину, но и песок – его необходимо почистить от самых разных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина конкретно перед рабой разминается. У опытных печников под эти цели применяется специализированное «весло», прекрасно подобающее под эти цели. Дальше в глину добавляется вода, и это все отлично смешивается до состояния сметанки. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистейшая палка, а результат устанавливается по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – необходимо добавить глины;
• Если толщина налипшего слоя превосходит 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор подходящ к работе.

Делать раствор необходимо маленькими дозами – он слишком быстро застывает и теряет собственные качества. Стоит еще сказать, что, печка для бани из кирпича собственными руками ложится неспеша, и это еще 1 аргумент в пользу смешивания раствора если потребуется.

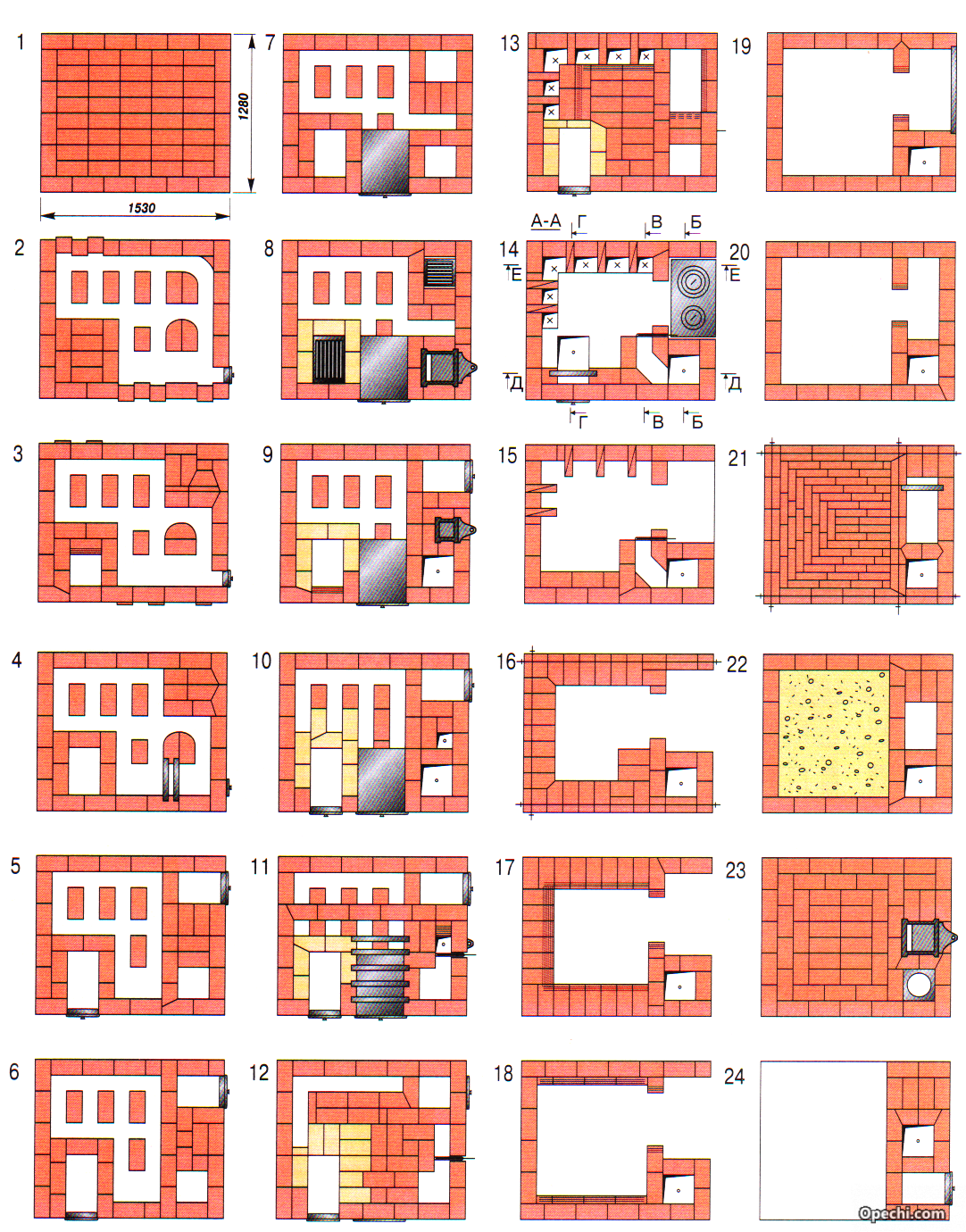

«Буслаевская» печь: проекты

проекты домов с печкойДля укладки потребуются такие материалы:

• дверцы – топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича.
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Способы повышения КПД печи

Достижение наилучших показателей эффективности печки, а также повышение экономичности ее использования возможны только при полном сгорании топлива. Если дрова находятся на колосниковой решетке, то первичный воздушный поток будет проходить в оборудование снизу через решетку из поддувала. Его главная цель – окислить топливо для выделения паров воды, а также диоксида углерода. При увеличении температуры топлива усиливается выделение горючих газов. Они прогорают в верхнем пространстве прямо над дровами, образуя угарный газ.

Чтобы повысить коэффициент полезного действия печки каменки для бани из кирпича, необходимо добиться полного прогорания газов в топливном отсеке. Для этого организуют дополнительный поток воздуха через щели в дверке топки. Если вторичного воздуха не будет, то дрова будут сгорать не до конца, а на камнях осядет много сажи. Из-за этого существенно снизится теплоотдача, возрастет риск распространения пожара.

Банная печь из кирпича с открытой каменкой также может повысить свой КПД так:

• Увеличение теплоносителя (камней).
• Расширение площади поверхности нагрева.
• Снижение толщины стенок на этапе строительства.

Стоит понимать зависимость размеров топки от расхода дров или другого топлива. Чем больше объем камеры сгорания, тем большим будет расход топлива. При этом теплоотдача также будет повышаться.

Виды кирпичных печей

Общий принцип устройства печки из кирпича одинаковый, и конструкция состоит из таких элементов:

• Колосники.
• Дымоход.
• Каменка.
• Зольная камера.
• Топка.

Что касательно нюансов, то каналы для отвода дыма могут быть горизонтальными и вертикальными. В печи «по-черному» и вовсе отсутствует. Для нагревания воды есть бак или теплообменник. Для бань есть печки с разным устройством каменки, и камни от огня отделяют лишь решеткой или монтируют глухие плиты. Печи складывают по-разному:

1. Если идет речь о конструкции «по-черному» не предусматривает дымоход, и чад будет выходить из каменки внутрь помещения, а после будет выветриваться через щели естественного вентилирования. Достоинство заключается в конструкционной простоте, и баня быстро нагревается, будет наполняться ароматами, и на разогревание уйдет меньше дров. Из минусов выделяют изнурительный процесс ожидания. В бане нельзя отдыхать, пока не перегорят дрова, а чад не выветрится. Верхняя часть парной начнет постепенно обрастать копотью.

Обратите внимание, что внутри бани с поставленной печкой «по-черному» стены обрабатывают особой пропиткой, которая отторгает накапливание сажи

1. Дымоход есть в банной печке из кирпичей «по-серому», но париться можно после того, как прогорят все дрова. Такое требование связано с устройством каменки, и каменная топка отделена лишь решеткой. Почти весь дым будет уходить через дымоход, но чад все равно просачивается сквозь камни. Первый вариант печей бывают прямоточными, откуда дым выходит через трубу, и канальными, где отведение газов осуществляется через пару заслонок.
2. Для обогревания предбанника и парилки делают печь «по-белому», в которой кирпичная конструкция оснащена дымоходом. При помощи глухой плиты камни отделены от топки, что предотвратит попадание чада в баню. Топку размещают в предбаннике, а печку и каменку внутри парилки. Преимущество такой конструкции в том, что это экологически чисто. Минусом стал длительный процесс нагревания камней, который иногда затягивается до 12 часов.
3. Печи с плитами – современный вид конструкции из кирпичей, и помимо камней есть бак с водой. Нагревание каменки будет происходить через плиты из чугуна, уложенные над топкой и дымоход. Бак для нагревания воды с 3 сторон обложен кирпичами, а отражающий экран увеличит скорость нагревания.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

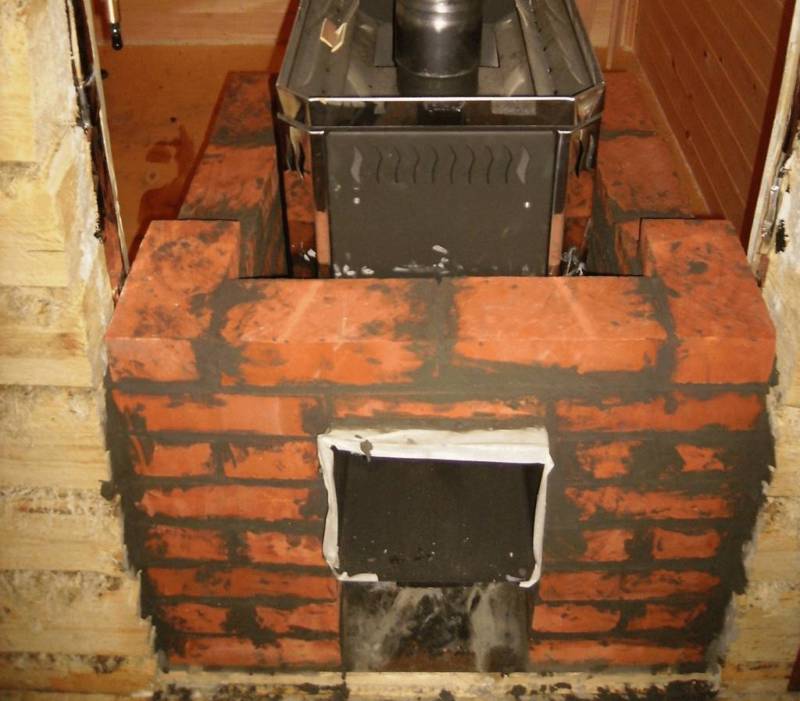

Кладка кирпично-металлической печи для бани

Кладка печи для бани требует точности и умения. Ниже приведены основные этапы этого процесса с использованием кирпича и металла.

Выбор и подготовка материалов:

Перед началом работ необходимо выбрать подходящие материалы. Предпочтительно использовать огнеупорный кирпич и прочные металлические детали

Важно также подготовить раствор для кладки и инструменты

Подготовка основания:

Основание печи должно быть ровным и прочным. Обычно для этого строится фундамент, на который устанавливается первый ряд кирпичей.

Кладка первых рядов:

На этом этапе начинается непосредственно кладка печи

Важно следить за горизонтальностью каждого ряда и вертикальностью углов

Установка металлической коробки:

После того, как будет заложен достаточный слой кирпичей, можно приступить к установке металлической коробки, которая будет служить основой для каменной кладки.

Продолжение кладки и создание дымохода:

После установки коробки кладка продолжается. На этом этапе формируется дымоход печи. Он должен быть достаточно широким для обеспечения отвода продуктов сгорания и теплоизоляции.

Завершающие работы:

После завершения кладки следует установить дверцу печи и дымоходной клапан. Затем проводится штукатурка и окраска печи

Важно дать ей хорошо высохнуть перед первым использованием

Кирпичные банные печи: чертежи

Кирпичная печь для бани может быть разных размеров. Последние принято подбирать в соответствии с площадью помещения. Как правило, строят кирпичные печи, у которых фундамент имеет размеры 890 х 1020 миллиметров или 1020 х 1290 миллиметров и высотой 168 сантиметров без учета трубы для дымоотвода.

Одним из лучших вариантов печи можно назвать модель с водяным контуром (бак для воды). Приводить множество различных проектов нет смысла. Ведь они почти одинаковые, только с разным расположением специального бака для нагрева воды. Самый востребованный чертеж — это два варианта: кирпичная печь для бани с нижним расположением бака и каменка с верхним монтажом емкости для воды.

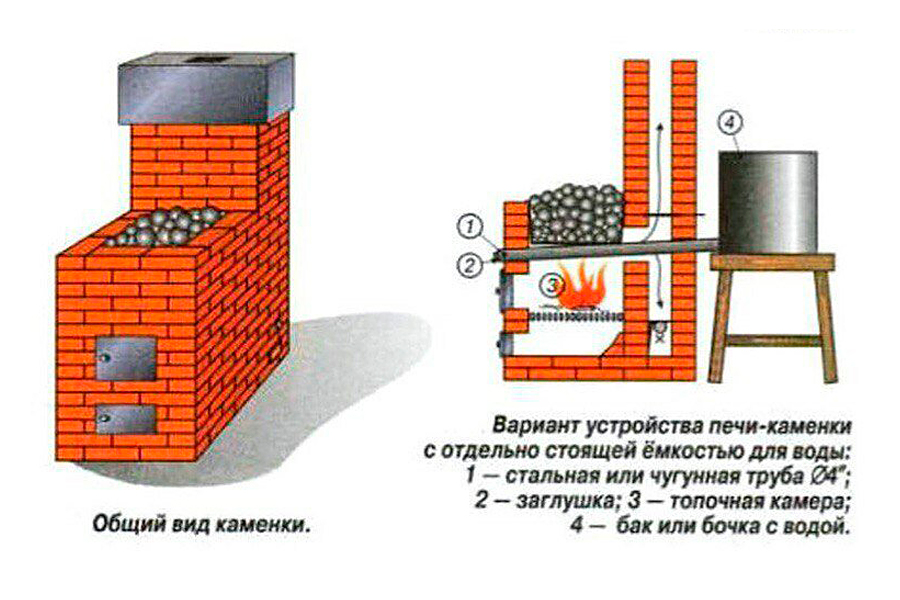

Печь-каменка

Важнейшим элементом бани считается печь. В последнее время под эти цели в большинстве случаев применяются печи-каменки. Они могут быть кирпичными и железными. Сказать из каких материалов печь-каменка лучше тяжело. Здесь скорее все может зависеть от некоторых обстоятельств, а конкретно от площади бани, количества человек, пребывающих за один день в данном помещении и т. д. Ввиду этого, рассмотрим специфики железной и кирпичной каменки в отдельности.

Каменки также бывают закрытыми и открытыми. Каменка открытого типа быстро нагревается, но и также быстро стынет. Она прекрасно проходит для маленьких компаний. Камни в печах такого типа положены над топливником кучей. Их температура может поднять до 250?.

Закрытая каменка передает тепло в одном уровне. В ней предусматривается паровая дверь. В процессе сжигания топлива дверь закрыта, за счёт чего дым от огня не попадает в пространство помещения. Дверку можно открыть только перед входом в парилку. Вследствии этого температура в парильне нагревается до 60?.

Из кирпича

Характерность кирпичной печи-каменки состоит в том, что она содержит толстые стены, выстроенные из огнеупорного кирпича. Печь данного типа довольно габаритна, имеет закрытую каменку и значительный объем камней. Сжигать в ней можно лишь твёрдое горючее. В основном, это дрова или торф.

Среди положительных качеств печи необходимо отметить такие:

1. Возможность обогревать бани более тридцати метров 2 .
2. Конструкция пожаробезопасная.
3. Долго хранит тепло в бане.
4. Даже на следующий день тепло в бане сберегается в районе 20?, что дает возможность применять помещение, к примеру, для стирки белья.

Из металла

Железные каменки всего 1,5–2 часа греют баню. Они очень компактны, благодаря этому прекрасно подойдут для маленьких помещений. Каменки в большинстве случаев открытого типа. Камни греются за счёт топки. В печи из металла можно сжигать различные виды топлива все зависит от модели.

Важные достоинства печи:

• Быстрый нагрев бани.
• Конструкция малогабаритна, весит мало, а это делает меньше расходов на ее процесс установки.
• Вероятность принятия процедур бани в процессе камеры сгорания.

О том, как выполнить печь-каменку вы можете узнать из данной статьи «Печь-каменка собственными руками».

На этом общее описание процедуры установки кирпичной банной печи можно считать завершенным. Для наиболее полного понимания процесса можно познакомиться с соответствующими видео по стилистике.

В данном видео подробнейшим образом и понятливо поясняется, как выполнить печку из кирпича для бани собственными руками:

Также рекомендуем вам прочесть публикацию “Котел для бани собственными руками”.

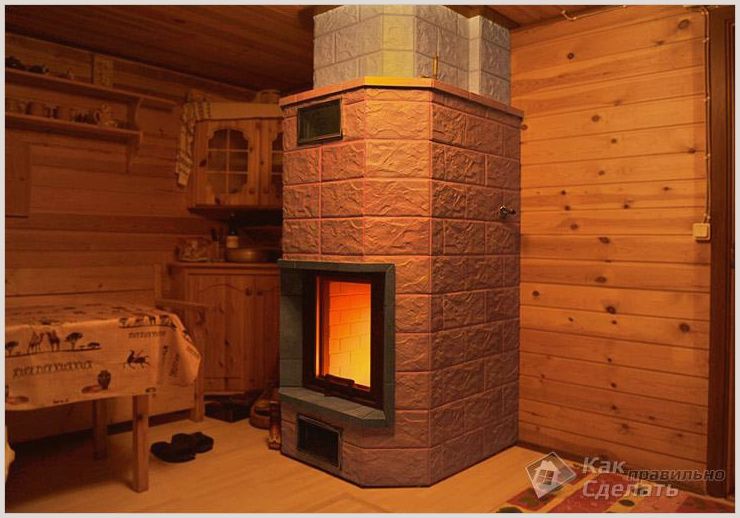

Печь отделана облицовочным кирпичом

Выложена кафелем

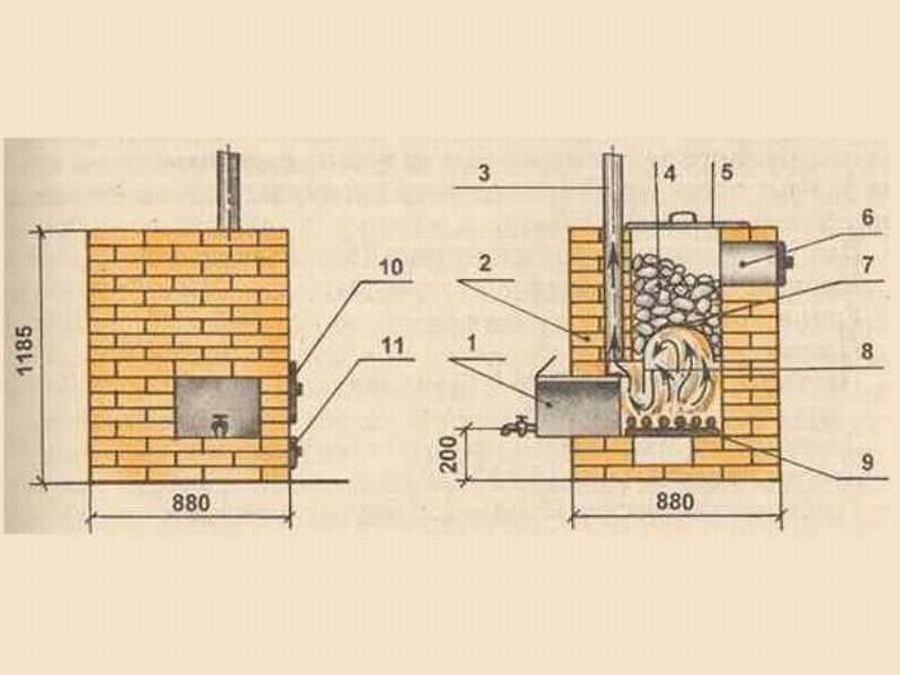

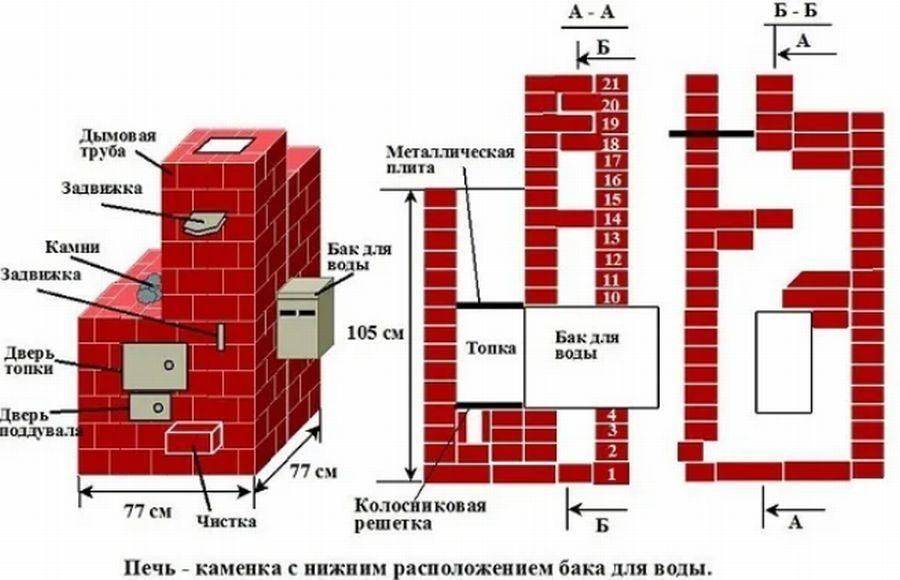

С бачком для воды

Печь в сельской бане

Печь-камин из кирпича

В комнате отдыха

У которых есть функция котла

Чертеж печи из железа

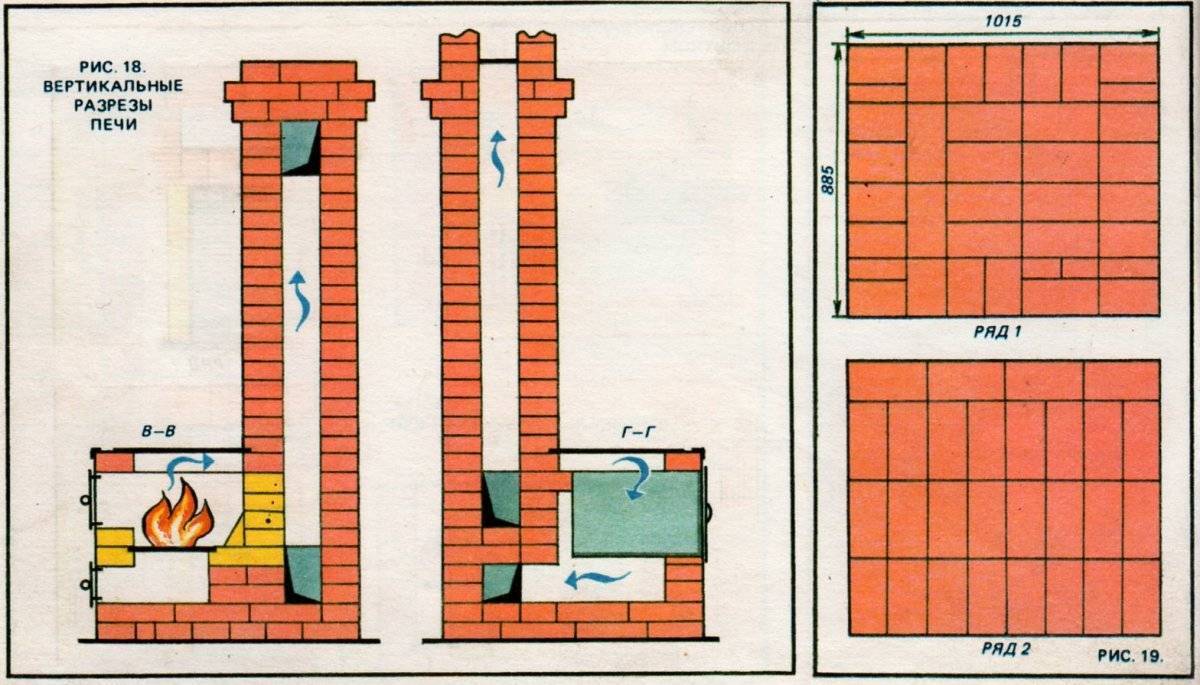

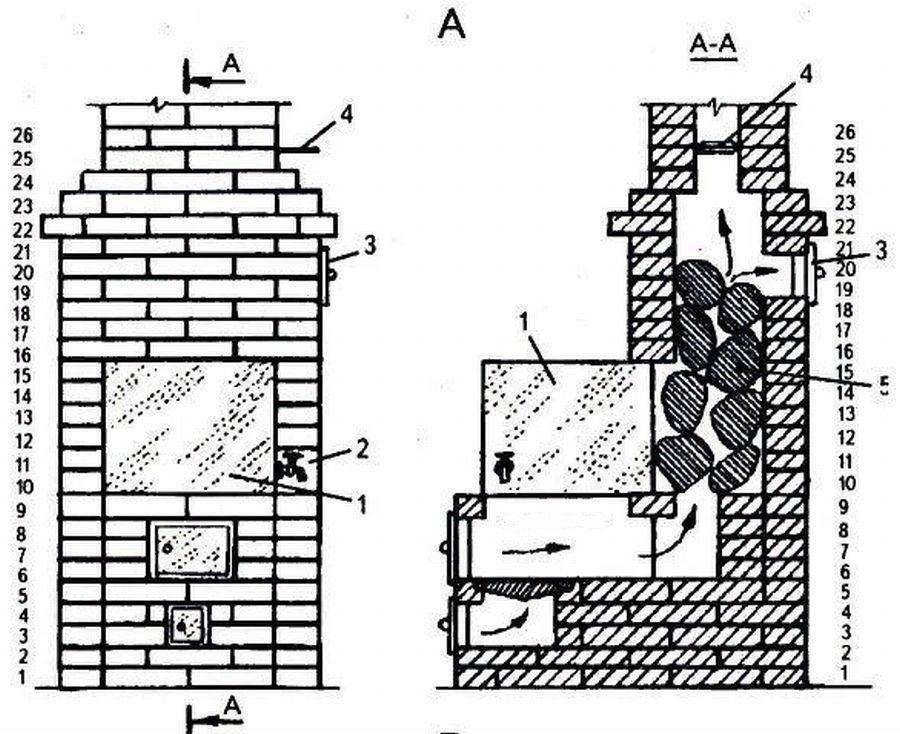

Чертеж кирпичной печки

Чертеж печи из металла

Печь из трубы

Плодотворная схема печи

Из баллона

Другой вариант

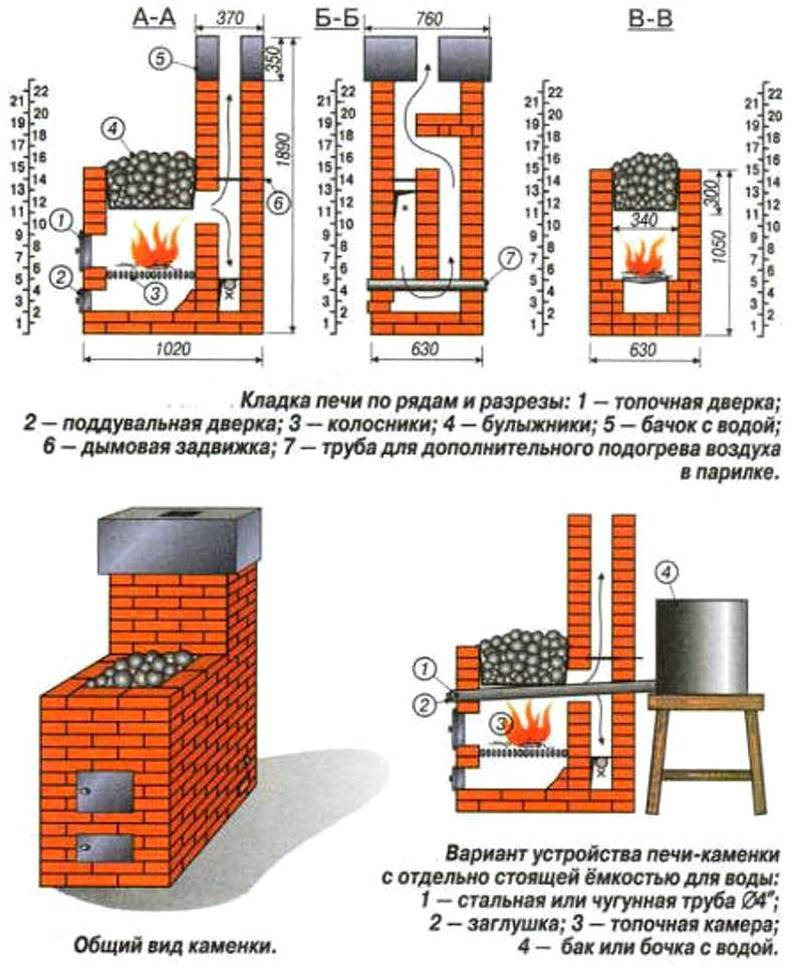

Схема каменки

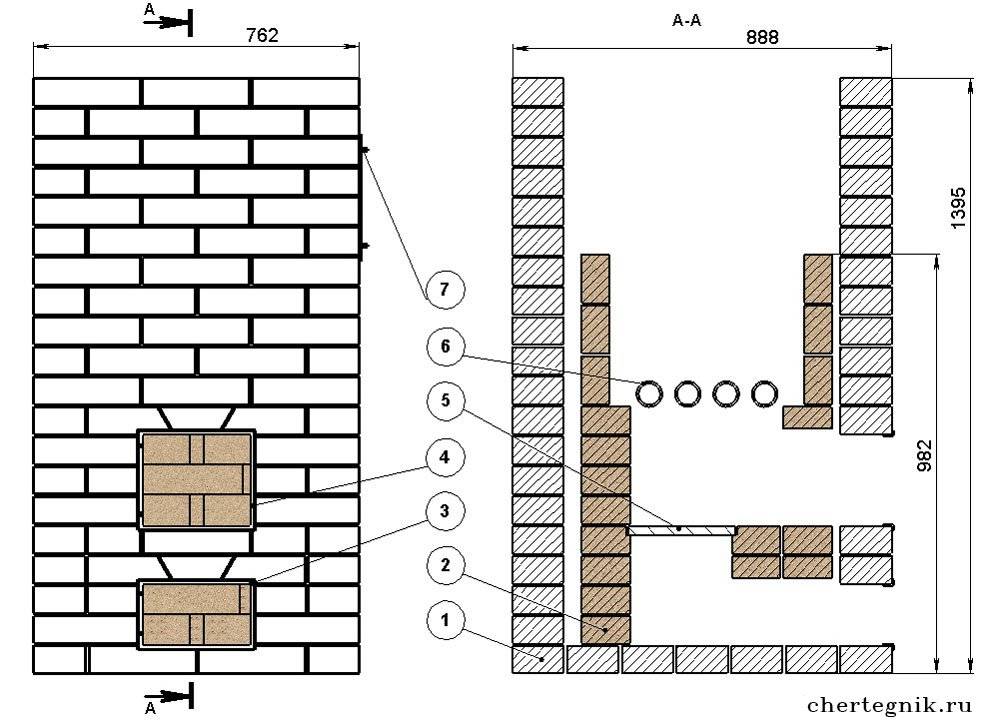

Схема печи

С камерой сгорания из предбанника

Парная в схематичном формате

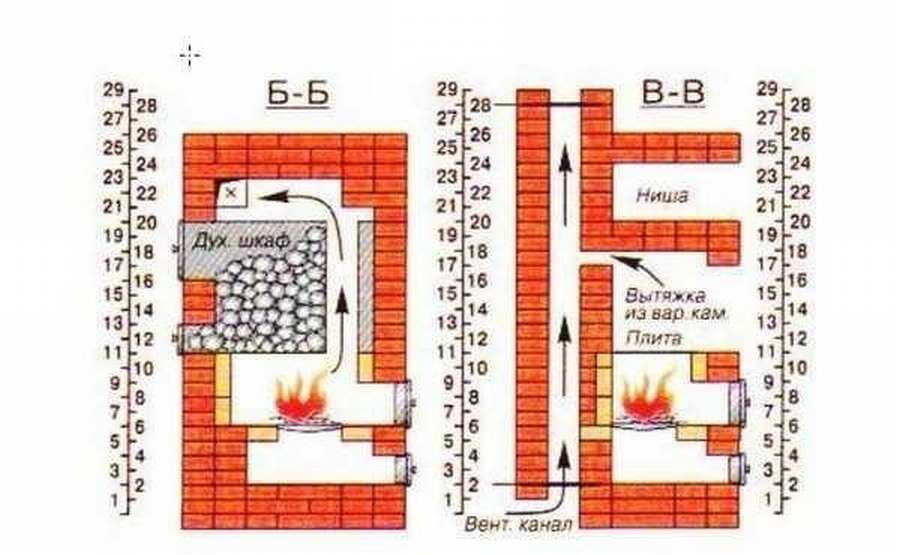

Принцип тяги и распределения воздуха в печи

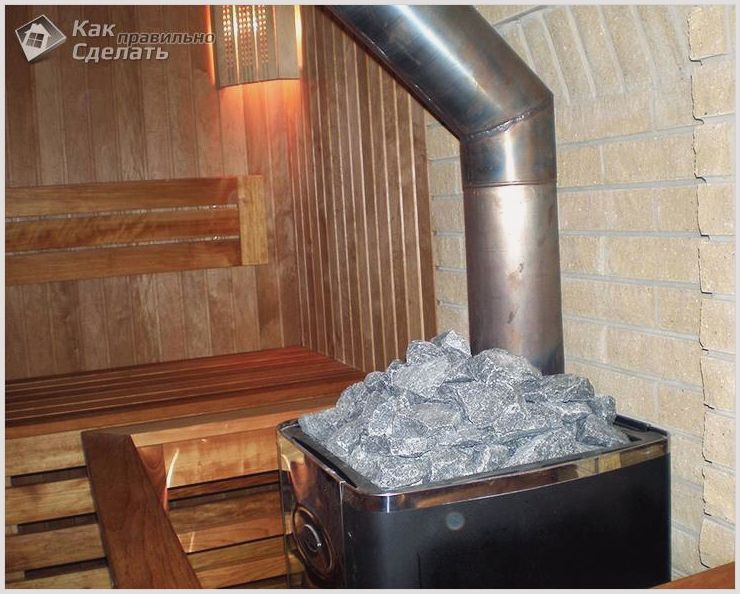

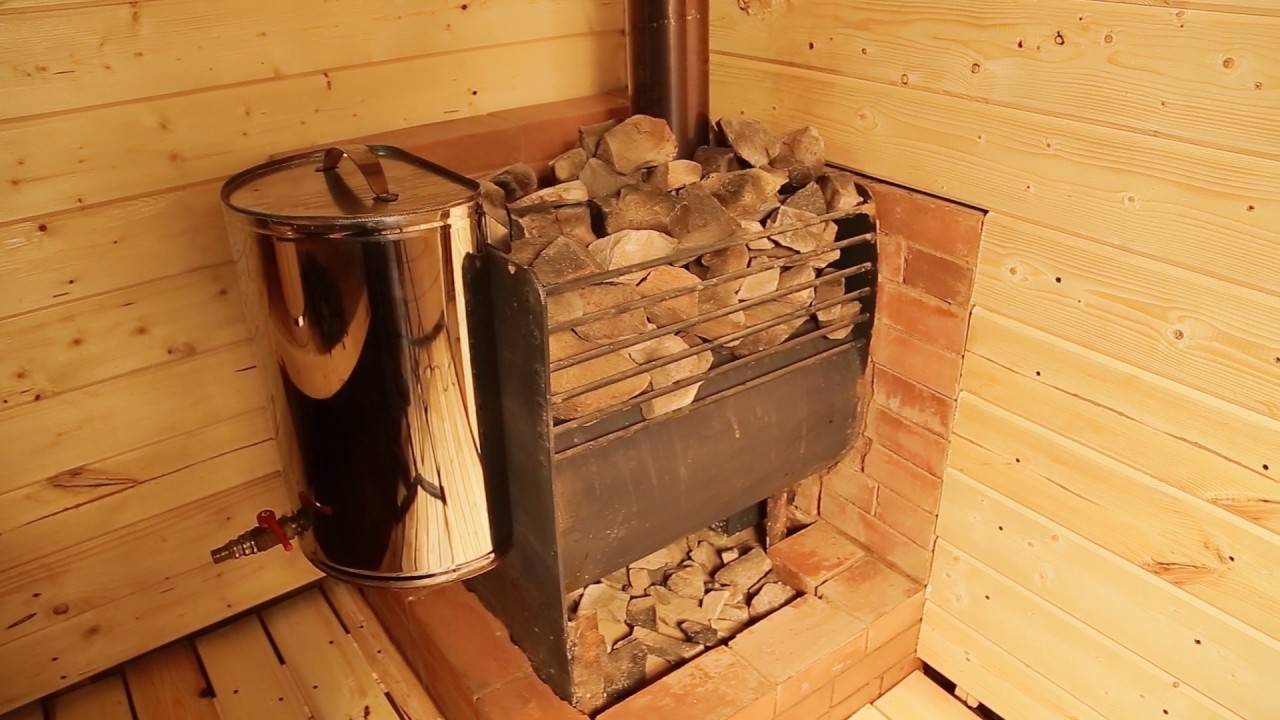

Металлическая печка для бани

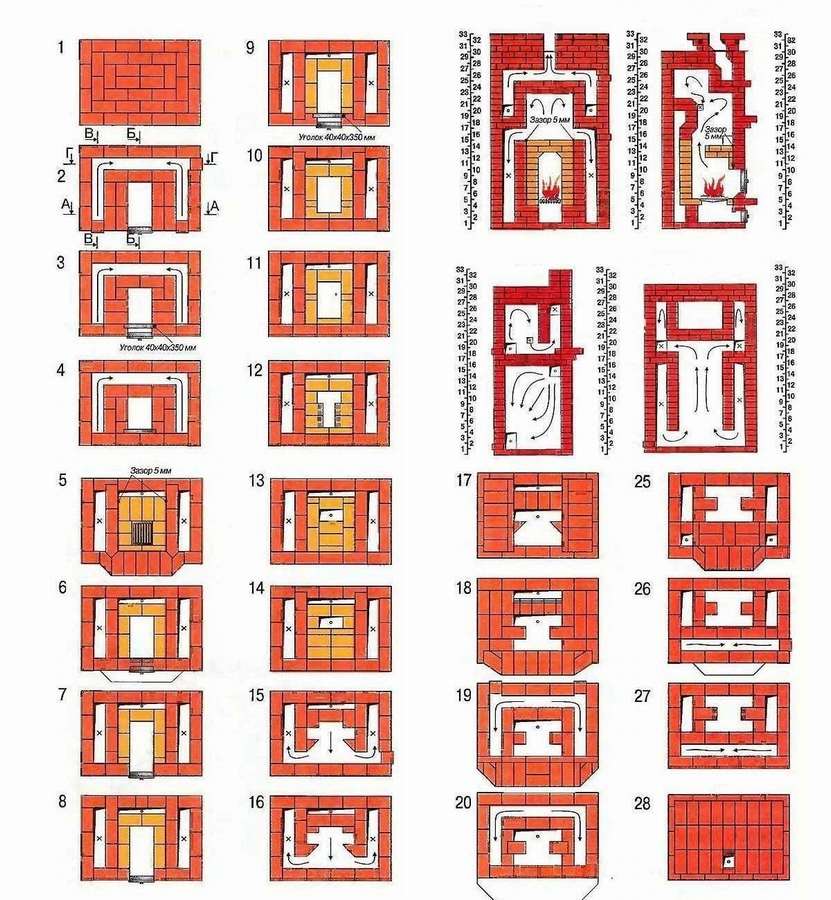

Печь для бани из кирпича (ПОРЯДОВКА) – 11 чертежей

Печь для бани из кирпича зарекомендовали себя только хорошей стороны. Основными плюсами данных конструкций можно отметить доступность материала, Хорошая теплоотдача, надежность и относительная простота сборки. В этой статье мы предложим вам варианты кладки печей из кирпича и их порядовки, что поможет вас самостоятельно сконструировать печь, которая подходит для вашей бани.

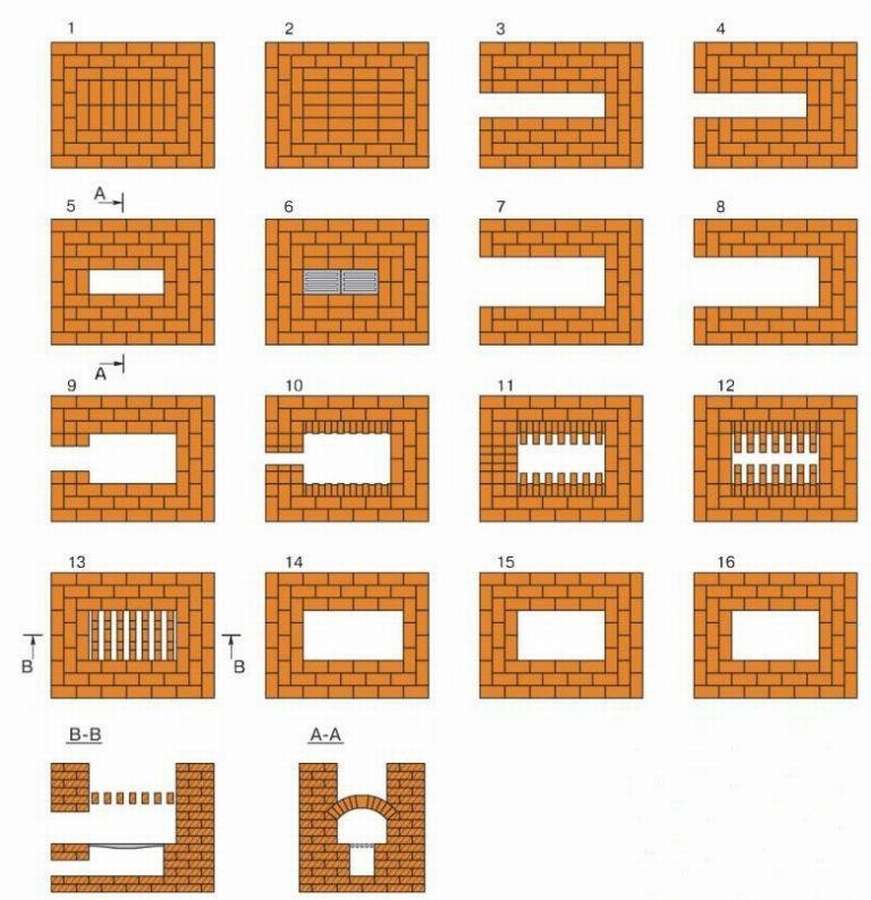

На первом чертеже представлена модель печи, дымоход которой вынесен и располагается отдельно от основной конструкции. Такое решение зачастую принимают при условиях достаточной площади в бане. Топка является подовой, соответственно дверка для подовой топки расположена максимально низко

Следует обратить внимание на канал в 10 ряду. Без него печь попросту не будет работать ввиду отсутствия тяги

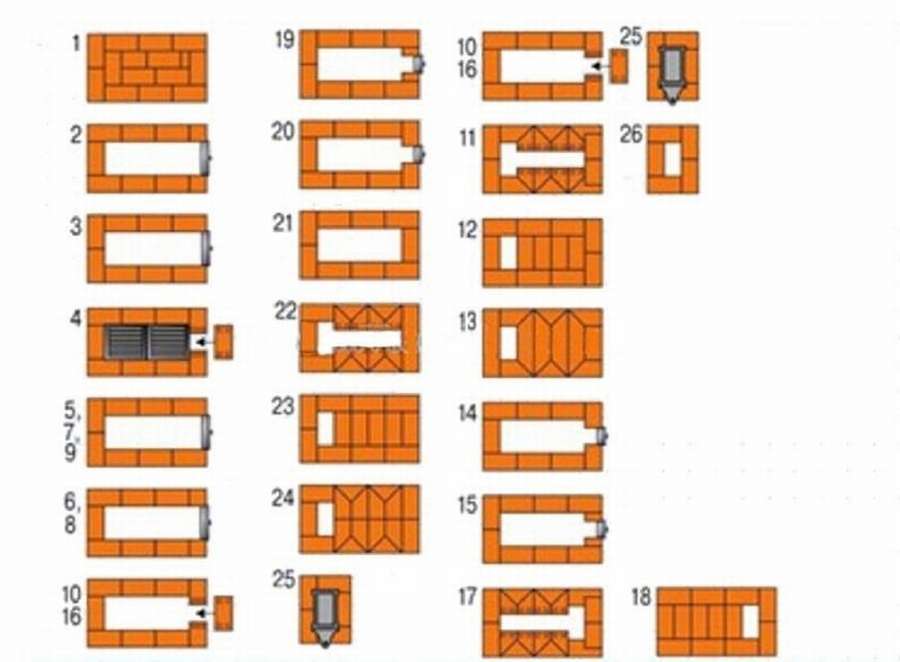

Следующая печь отличается тем, что она может быть установлена не в парилке, а в предбаннике, а если говорить точнее- в стене между парилкой и предбанником. Такая конструкция помогает затопить печь, не входя в парилку и подкидывать дрова, не выпуская тепло из комнаты.

Печь ниже отличается своей компактностью

Обратите внимание на форму дымохода. Прямоугольная форма помогает сохранить полезную площадь парилки

Стоит помнить о том, что сделав дымоход недостаточного размера — в нем будет собираться конденсат, что будет ухудшать тягу печи.

Стоит упомянуть такой вид бани, как баня по-черному. Для них также складываются печи, но с отличием. Следующая порядовка как раз поможет вам собрать печь для бани именно такого вида.

Очередной вариант порядовки выделяется встроенным баком для воды рядом с каменкой, что добавляет печи удобства при использовании.

Бак с водой также может располагаться прямо над топкой, что способствует более быстрому нагреву воды в резервуаре.

Если заострять внимание на дымоходе, то встречаются печи, дымоходы которых для увеличения КПД  соединяются с воздушной рубашкой, которая выкладывается с основания печи

Возвращаясь к моделям, встроенным в стену бани, следует обратить внимание на вентиляционный канал, который уходит в дымоход, тем самым обеспечивая вентиляцию комнаты без потери тепла. Этот канал можно перекрывать для увеличения тяги печи

Также можно встретить вариацию печи из кирпича для бани, в которую монтируется водяной контур.

Чертеж далее демонстрирует порядовку с применением шамотного кирпича. Стоит отметить, что в целях экономии шамотный кирпич используется только при выкладывании топки печи.

Если у вас имеется УШМ и диск по камню, то для более качественного прилегания кирпичей можно использовать ее, обрабатывая кирпич, придавая определенный угол на соединениях рядов.

Читать полностью (ссылка)
