Критерии выбора и варианты изготовления печки в баню своими руками

Требования к конструкции

Правильно сконструированная и возведенная из качественного строительного материала банная печь должна соответствовать целому ряду требований:

• быстрое производство высокого температурного режима и, как следствие, прогрев помещения за максимально короткое время;
• температурная стойкость, длительное сохранение требуемого температурного режима;
• равномерное поступление нагретого воздуха со всех сторон в парилку;
• безопасность эксплуатации, отсутствие в помещении негативных факторов в виде копоти, дыма и гари;
• способность полноценно нагревать необходимое количество воды.

В традиционной русской бане печная конструкция должна обеспечивать в процессе работы температурный режим на уровне 60—70°С при показателях влажности в пределах 60—70%. Любые каменки, предназначенные для установки в финских саунах, должны обеспечивать более горячий прогрев воздуха при минимальной влажности.

Правильно рассчитать мощность

Самые распространенные ошибки при самостоятельном расчёте мощности печного оборудования заключаются в выборе слишком мощной или маломощной банной печи-каменки. При этом горячий воздух дополняется холодными камнями и отсутствием пара, или отсутствует нужный температурный режим в банном помещении.

Самостоятельный расчет заключается в перемножении длины, ширины и высоты помещения с последующим подсчетом площади неизолированных участков и умножением на коэффициент 1,2—1,5. Мощность стандартной печи составляет 1,0 кВт на один кубометр площади банного помещения.

Расчет печи для бани: необходимая мощность и объем топки

Ни у кого не вызывает сомнения то, что размеры печи для бани как-то зависят от мощности – чем она больше, тем больше топлива нужно сжечь, тем больше должен быть размер топки или количество нагревательных элементов. Справедливо и то, что мощность является производной от размеров помещения, которое предстоит обогревать. Следовательно, чем больше помещение, тем больше печь.

Поэтому первое, что следует сделать правильно – это рассчитать мощность агрегата, способного зимой и летом вывести вашу печь на нужный режим в разумные сроки.

Итак, что такое «разумные сроки»? Кирпичная печь топится долго, меньше 4 часов на нее точно не уйдет. А металлическая может справиться за полчаса-час (в зависимости от времени года и температуры окружающей среды). Вот где-то так и будем считать.

Для начала же установим, что имеет значение при нагреве:

• наличие теплоизоляции на стенах;
• температура за окном.

Поэтому для голого сруба без теплоизоляции и даже без отделки вагонкой придется добавлять увеличивающие коэффициенты. А зимой баня всегда топится дольше, чем летом – при той же мощности. Для начального расчета можно оттолкнуться и от объема помещения. Поделите его на два – получите весьма условное количество киловатт, требуемых от печки. Далее только умножение, ведь нужно нагреть еще и сам агрегат, камни в нем, кому-то надо согреть воду для моечной, а еще часть произведенного тепла обязательно улетит в трубу. Поэтому смело умножаем полученные киловатты на 2,5-3. И это будет цифра, которая верна для хоть как-то теплоизолированной парилки, не совмещенной с моечной. Другая информация о печах для парной представлена в соответствующей статье.

В том случае, если теплоизоляции нет, только голый сруб, еще раз умножаем итог – теперь на 1,5.

Если же вашей печке предстоит греть не только парилку, но и соседние помещения, то пропускаем последний шаг, возвращаемся к данным предпоследнего умножения и множим его на 2. Этой мощности должно хватить и на смежные.

Тем не менее, не располагая более точными коэффициентами, мы продолжим. Наша задача – вычислить объем топки дровяной печи, который бы соответствовал требуемой мощности. В принципе, вычислить требуемое количество ТЭНов вы сможете сами – это намного проще, ведь известна мощность каждого нагревательного элемента.

Так вот, объем топки находится в следующей зависимости от мощности агрегата:

Мощность печи = 0,5 или 0,6 * объем топки в литрах,

Объем топки = мощность печи : 0,5 или 0,6.

Как видите, грубо можно прикинуть литраж топки как в два раза больший, чем требуемая мощность.

Остается только извлечь кубический корень, чтобы получить представление о линейных размерах топки. После этого уже можно представить себе размер печи для бани (сообразно выбранной конструкции).

Что ж, пора переходить к конкретике. Давайте рассмотрим линейные параметры наиболее интересных моделей, которые уже упоминались в наших рейтингах.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

• вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
• вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
• круг приваривают между топкой и поддувалом;
• изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
• между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
• камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
• поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
• вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
• верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
• к баку приваривают трубочку с резьбой и на нее накручивают кран;
• бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
• бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

На дровах

Самая популярная для русской бани – дровяная печь. Какую выбрать? Конечно, по сравнению с производительностью электрических моделей, дровяные не так эффективны. Зато нагрев каменки выполняется равномерно по мощности, к тому же и качество пара значительно выше. В идеале печь должна быть теплоизолированной, то есть в ней не должно быть больших поверхностей, которые способны излучать тепла выше 150 С.

В дровяной печи важно предусмотреть топочный тоннель. Он нужен для того, чтобы воздушные потоки циркулировали правильно

Дровяная печь лучше и по созданию благоприятного микроклимата в помещении.

Порядовая кладка печи для бани своими руками — фото отчет

Все очень просто, достаточно смотреть на фотографии и делать точно также, естественно при этом нужно использовать подходящие материалы и смеси!

Кирпичная печь для бани готова

Нулевой ряд основания печи:Второй ряд основания печи: Второй ряд и поддувальная камера Четвертый ряд — перекрываем поддувало Ставим колосник Второй ряд шамотного кирпича Оставляем зазор между шамотным и облицовочным кирпичом Третий и четвертый ряд шамотного кирпича Обкладываем шамотный кирпич обычным Кладем пятый ряд шамотного кирпича Делаем шамотную решетку Делаем отпускной канал Ставим топочную дверцу Выводим регистр Крепим верхнюю часть дверки Готовая топочная дверка Внешний вид печи на данном этапе Делаем решетку, на которой должны будут лежать камни Второй ряд кармана для камней Выводим верхний уровень регистра Как должна выглядеть печь, если вы все делаете правильно Необходимые места укладки шамотного кирпича Крайний ряд шамотного кирпича Делаем отверстия в шамотном кирпиче Подготовка задвижки к установке (примерка) Укладка задвижки Обкладка задвижки Перекрываем проем над ядром Сужаем дымоход Кладка дымохода Установка второй задвижки Подгонка верхней части дымохода к потолку Если вы все сделали правильно, ваша печь для бани должна выглядеть примерно вот так

Поздравляем вас, оказывается, что вы вполне справились с задачей самостоятельно!

Наиболее простые варианты исполнения самодельных печей

Новичкам в банном деле следует изучить особенности простейших печей, которые не сложно будет смонтировать и использовать. Основные же функции такая конструкция будет выполнять на высочайшем уровне: отапливать помещения бани, нагревать воду и создавать пар, благотворно влияющий на организм посетителей.

Речь идет о следующих конструкциях:

• печь-каменка;
• модифицированная каменка, отличающаяся от первой версии специальным отверстием в стенке топливника;
• печь с котлом под нагрев воды;
• улучшенная печь-каменка со стенкой, перенаправляющей горячие газы;
• печь-каменка, в которую монтируется поддувало для отведения газов;
• печь-каменка из металлической трубы.

Также, легко закладывается печь каменная. Толщина стенок такой печи должна составлять от 13 до 25 сантиметров, а для прогревания следует использовать камни от 1 до 5 килограмм. Лучше всего использовать гранит, бут или голыш.

От использования кремня следует отказаться, поскольку при накаливании он трескается, деформируется и вовсе разлетается на части. Максимизировать аккумуляцию тепла в печи можно, если к камням докладывать чугунные чушки, чтобы они сочетались с камнями в соотношении 20:80 процентам.

Итог

В статье подробно описаны печи для бани, создаваемые своими руками. Если учитывать все параметры, которые должны соответствовать конструкции банной печи, то эффективность ее будет высока. Всегда можно доверить сборку печи профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения печи в эксплуатацию.

Простые варианты самодельных печей

Устройство, изготовленная из металла, способна выделять жесткое тепло. Поэтому многие решают делать печи из кирпича. При этом у металлических самодельных печей есть множество достоинств. Они связаны с высокой теплоотдачей материала, хорошей герметичностью конструкции, благодаря чем угарный газ будет вылетать непосредственно в трубу дымохода.

В зависимости от конструкции различают:

• Прямоугольные. Они обладают большей устойчивостью к перепадам температуры. Чтобы добавить ребра жесткости, при производстве таких печей следует усилить грани уголками.
• Цилиндрические. Отличаются большой механической прочностью.
• Горизонтальные. Неравномерно будут распределять тепло по помещению.

Выбор в пользу того или иного вида печи напрямую связан с предпочтениями владельца бани. Поэтому здесь следует исходить из своих целей и возможностей.

Общая специфика расчета мощности и выбора печи

Резюмируя все вышеизложенное, отметим основные шаги, которые нужно совершить при выборе печи для бани:

Определить вид топлива, на котором она должна работать. В группе газовых печей хорошо зарекомендовали себя модели «Сибирский утес» (со встроенным теплообразователем) и «Сибирь» (со встроенным парообразователем)

Среди моделей, работающих на дровах, мы рекомендуем вам обратить внимание на печи линейки «Каскад».
Рассчитать объем парилки.
Уточнить информацию, которую требуется учитывать при выполнении расчетов (наличие и материал ограждающих конструкций).
Рассчитать мощность печи.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Общие рекомендации

Самая важная рекомендация — планируйте внутреннее обустройство бани уже на этапе проектирования. Для дровяной тяжелой печи в месте ее установки нужно будет предусмотреть мелкозаглубленный фундамент. Отметим, что специалисты рекомендуют делать два фундамента — для печи и строения. Промежуток между ними должен составлять 3-7 мм. Такое минимальное “разнесение” конструкций позволит им не зависеть друг от друга при усадке основного строения.

Важно соблюсти и минимальное расстояние между корпусом дровяной печи и стеной бани — не менее 100 см. Естественно, прилегающие стены защищают слоем фольгированного изоляционного материала и утепляют

Модели из чугуна: лучшие и популярные

Какую дровяную печь для бани лучше выбрать? Хорошо зарекомендовала себя модель «Гефест ПБ-01», которая привлекает внимание мощностью и способна обогреть сразу несколько немаленьких помещений. Конструкция выделяется толстыми стенками и отсутствием соединений на болтах и сварке – это гарантирует способность оборудования выдерживать большие тепловые нагрузки

Кроме высокого уровня КПД эта банная печь быстро прогревает помещение парной, вырабатывая легкий пар. Вторичный подожиг делает эксплуатацию оборудования экономичнее, а потому выгоднее. Недостатки модели в слишком большом весе и дороговизне.

Обзор лучших моделей

1. Печь для бани Жара-Малютка 500 на угле. Она имеет небольшую высоту — всего 75 см, весит 103 кг и допускает массу закладываемых камней до 90 кг. В качества топлива может использовать дрова, уголь, а также готовые угольные брикеты. Имеет небольшой расход топлива. У нее усиленная задняя стенка толщиной 12 мм, а верхняя часть закрыта каменкой, что является защитной мерой для пользователей конструкции, а также позволяет печи дольше сохранять тепло и равномерно распределять его. Конструкционным преимуществом является наличие удобного зольного совка, который легко снимается и опустошается. Подходит для установки в парильных помещениях объемом до 16 кубометров.
2. Печь для коммерческих бань “Тройка” № 06-80У. Главным преимуществом такого агрегата является возможность установки в помещениях от 60 до 90 кубометров. Вес загружаемых камней составляет 400 кг, а вес самой печи 650 кг. В комплекте с ней идет паровая пушка с выносным баком для воды. Стенки выполнены из низколегированной стали толщиной 10 мм, а толщина жароприемной плиты — 40 мм. Конструкция окрашена жаростойкой эмалью. В процессе использования такая печь всегда выдает высокую температуру, быстро нагревается но благодаря камням долго отдает тепло, что повышает ее КПД для бани. Она пользуется спросом из-за высокого уровня теплоотдачи, привлекательного вида и способности обогреть помещение большого объема.
3. РУСЬ 18 л Профи. Это небольшая конструкция для домашней бани объемом до 18 кубометров, которая в качестве топлива может использовать уголь или дрова. Она изготавливается из нержавеющей стали толщиной 4 мм. Вес конструкции составляет 64 кг, а максимальный вес камней для каменки — 90 кг. Благодаря распределению камней вокруг дымохода обеспечивается их равномерный прогрев и дальнейшая постепенная отдача тепла. Сам дымоход располагается не по краю конструкции, а сбоку, что существенно облегчает ее монтаж. Она пользуется спросом у покупателей из-за разумной цены, простоты монтажа, небольших габаритов и высоких эксплуатационных свойств.
4. Печь для бани Жара-Люкс 20 на угле. Этот вид печи имеет высоту 76 см и вес 102 кг. При этом Масса закладываемых камней в каменке составляет 170 кг. Этого вполне достаточно для обогрева и поддержания температуры на 20 кубометрах русской бани с высокой влажностью. В качестве топлива могут быть использованы как угли, так и дрова. Имеет прочную топочную чугунную дверцу и усиленную заднюю стенку толщиной в 12 мм. В самой термически нагруженной части топки толщина стали достигает 14 мм. В качестве особенности можно отметить наличие удобного зольного совка, который очень просто снимать и устанавливать обратно. Эта печка пользуется спросом из-за надежности, привлекательного внешнего вида и простоты монтажа.
5. Печь для бани Ермак 16-ПС. Это очень компактный вариант печи, который подходит для обогрева 18 кубометров бани. Он весит только 62 кг и имеет каменку, которую можно наполнить камнями на 60 кг. В качестве топлива могут использоваться дрова или угли. Толщина стали составляет 6 мм на поверхностях, находящихся над огнем. Задание стенки и термически нагруженная часть изделия утолщены до 10 мм. Этот вид печи используется в небольших помещениях, ведь его можно удобно установить прямо к стене, что экономит внутреннее пространство. Модель пользуется популярностью среди покупателей из-за своей компактности, привлекательного внешнего вида экономного расхода топлива за счет равномерного распределения тепла через каменку.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Банная буржуйка

Буржуйка – это миниатюрная банная печь, которая позволит быстро протопить небольшое помещение. За счет малого объема топки такая печь нуждается в постоянном поддержании огня, а в остальном она мало уступает полновесной банной печи.

Своими руками буржуйку для бани можно собрать из листовой стали и дымоходной трубы. Для этого из металла варится короб. В трубе вырезается отверстие под поддувало, над ним приваривают фиксаторы для колосника. Внутрь печи добавляют пруты колосника, добавляют отверстие для подачи воды, формируют крышу с отверстием для дымохода. Для каменки по крыше формируются бортики из решетки. По желанию буржуйку можно изолировать кирпичом.

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Как выбрать и установить дымоход для газовой колонки в квартире или частном доме

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Клапан предохранительный для сброса избыточного давления в трубопроводной системе

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Чем различаются «холодный» и «горячий» типы конструкции

Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.

Но при этом воздух в парном отсеке нагревается по следующей схеме:

1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
2. Проходя нагрев на огне, воздух повышает свою температуру.
3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

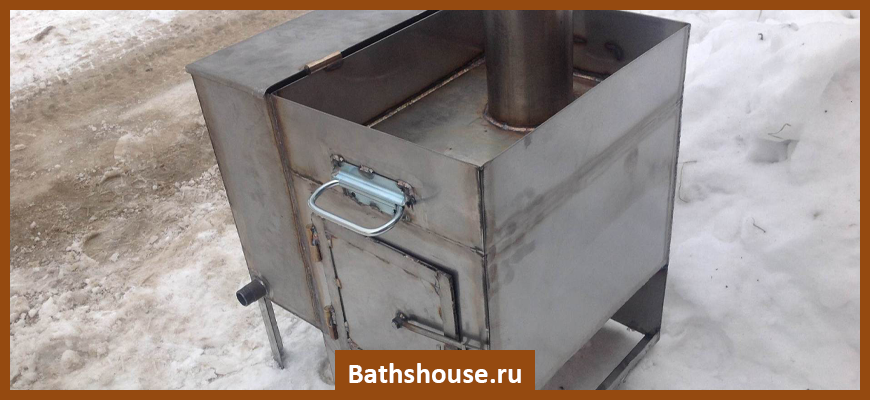

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка — вид 2

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.
