Изготовление печи буржуйки своими руками

Руководство по сборке буржуйки

Буржуйка не требует обустройства фундамента и сооружения капитального дымохода. Такая печь прекрасно подходит для местностей, в которых отсутствует возможность подключения к газопроводу либо электроснабжению.

Самодельная буржуйка

Материал изготовления рассматриваемой мини печи очень быстро раскаляется и начинает отдавать тепло практически сразу же после розжига.

Дополнительным преимуществом буржуйки является возможность использования для ее изготовления практически любой металлической емкости, вплоть до старых бочек, пустых газовых баллонов и больших огнетушителей. Удобнее и проще всего сооружать корпус металлической мини печи из молочного бидона объемом порядка 40 литров.

Набор для изготовления буржуйки

Перед началом работы подготовьте следующие приспособления:

• сварочный инвертор. Подойдет и другой сварочный агрегат, но инверторы наиболее просто поддаются освоению;
• зубило;
• ветошь;
• молоток;
• наждачку;
• емкость для изготовления корпуса;
• огнеупорный кирпич;
• стальные трубы;
• стальную проволоку;
• колосник;
• патрубок с флюгаркой;
• дверные шарниры.

Сборка буржуйки

Первый шаг. Подготовьте емкость для корпуса печи. Очистите внутренние стенки бидона от ржавчины и загрязнений.

Второй шаг. При помощи молотка и зубила выбейте в корпусе печки отверстия для загрузки топлива и поддувала.

Третий шаг. Закрепите на корпусе печки дверные шарниры и установите дверцы упомянутых на предыдущем шаге отверстий.

Четвертый шаг. В днище бидона сделайте круглое отверстие для размещения дымоотводящей трубы. Оптимальный диаметр дымохода в данном случае – 10 см.

Пятый шаг. Установите змеевидный колосник. Это приспособление вы можете сделать самостоятельно либо же купить в готовом виде.

Для самостоятельного изготовления используйте стальную проволоку. Достаточно несколько раз согнуть проволоку и завести ее внутрь бидона через горловину. Предварительно приварите к внутренним стенкам емкости опоры для колосника, чтобы решетка под давлением загруженного топлива не проваливалась внутрь корпуса. Опоры сделайте из обрезков стального арматурного прута.

Шестой шаг. Приварите дымоход к предназначенному для этого отверстию.

Седьмой шаг. Установите буржуйку в нужном месте. В фундаменте такая печь, как уже отмечалось, не нуждается. В качестве опоры можете выложить площадку из кирпича без раствора либо же использовать толстый (от 1 см) стальной лист.

Восьмой шаг. Выложите вокруг буржуйки экран из огнеупорного кирпича. Можно обойтись и без такого дополнения, но с экраном эффективность печки существенно увеличится. Кирпич будет накапливать тепло во время топки агрегата и продолжит отдавать аккумулированную энергию после сгорания загруженного топлива.

Польза буржуйки с высоким КПД + способы ее изготовления

«Буржуйкой» называют тип топочной каминной печи, используемой для быстрого обогрева небольших помещений. Свое название конструкция получила в честь ее разработчика, француза Жозефа Буржуа. Подобные печи хорошо себя показывают в сараях, гаражах и множестве других хозяйственных постройках, за счет чего все еще пользуются спросом у россиян.

Достоинства буржуйки	Недостатки печи
Высокая эффективность	Требует регулярной очистки и обслуживания
Малое потребление дров	Необходимость постоянного контроля за огнём
Удобство в использовании	Требует пространства для установки
Многофункциональность	Медленный нагрев и охлаждение
Экологически чистый вариант	Высокая стоимость по сравнению с другими вариантами отопления

Ознакомиться с преимуществами/недостатками использования подобной печи можете в таблице выше. Для постоянного использования буржуйка не подойдет, но вот в качестве временного решения – это незаменимый помощник хозяина в зимнее время года.

Устройство печи буржуйки:

• корпус;
• топка;
• зольник;
• варочное отверстие;
• защитный экран либо кожух;
• труба для отвода дыма;
• ножки.

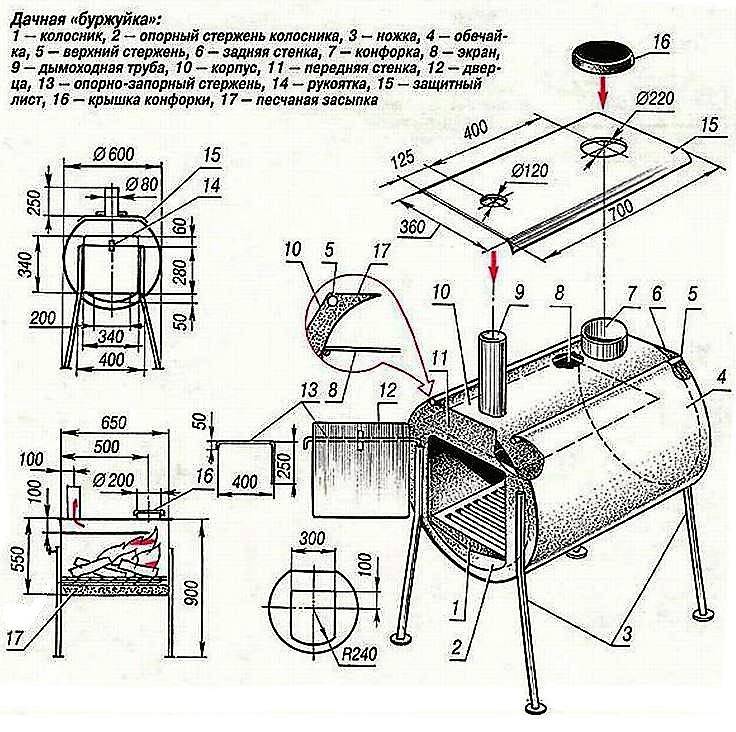

Народными умельцами разработаны десятки разнообразных чертежей по сборке буржуек из подручных средств. Форма основы чаще всего прямоугольная, хотя никто не запрещает сделать ее овального или цилиндрического типа. Ниже приведен пример простейшего варианта сборки – из пустого газового баллона.

Инструкция по сборке буржуйки из баллона:

1. Используем уже готовый чертеж или делаем собственный, предварительно подгоняя размеры.
2. Вскрываем баллон. Не забываем его предварительно опустошить, слить конденсат и заполнить холодной водой. В первую очередь срезается часть, расположенная у крана.
3. Привариваем ножки и ставим его горизонтально.
4. На верхней части делаем отверстие с диаметром 90-110 мм и привариваем основу трубохода. Нарастить его длину можно позже.
5. Внутри конструкции добавляем сверху пламенный отбойник – это защитит стенку буржуйки от прогорания.
6. Ставим колосники из стальной арматуры. По формату делаем решетку, так как ее проще всего снять/поставить в цилиндре.
7. Добавляем дверки для зольника и топки.

На этапе подготовки, советуется собрать минимальный набор инструментов – молоток, зубило, сварка, дрелька, плоскогубцы и шлифовальный аппарат. В качестве материалов, помимо баллона, потребуется дымоходная труба, арматура, уголки, патрубок и дверные петли с ручками. Список можно дополнить – все зависит от вашей фантазии и типа выбранной для сборки конструкции.

Помимо рассмотренного варианта, популярностью также пользуются буржуйки из бочек или кирпичной кладки. При наличии хороших навыков сварки, печь можно сделать из листового металла, толщина которого не должна быть меньше 3 мм.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

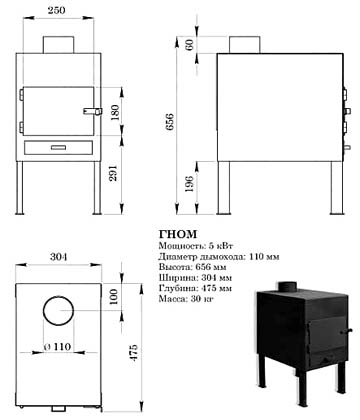

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные

Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см

рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Чугунные буржуйки

Буржуйка своими руками чертежи самая эффективная. Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Плюсы и минусы

Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.

Безусловными плюсами самодельной печи являются:

1. Компактность размеров.
2. Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
3. Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
4. Установка конструкции не требует закладки фундамента, дымоотвода.

К недостаткам печи можно отнести:

1. Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
2. Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
3. Нельзя допускать выпадения угольков из печи, это чревато пожаром.

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис.) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Армейские буржуйки

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

1. Армейки отличаются высокой прочностью и тепловой эффективностью.
2. Могут работать на любом твердом топливе без переналадки и переборки.
3. Цена – выше, чем у гражданского аналога.
4. Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

• Готовим ведро топлива.
• Закладываем буквально горсточку, разжигаем.
• Подкладываем понемногу, пока начало борова не засветится вишневым.
• Смотрим, сколько отобрано из ведра, это минимальная закладка.
• Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
• Смотрим, сколько теперь отобрано, это максимальная закладка.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Особенности буржуйки под твердое топливо из баллона (бочки)

Дрова и уголь остаются самым доступным, экономичным и безопасным топливом. На нем работают различные модификации буржуек, среди которых наиболее востребованы варианты, переделанные из газовых баллонов и бочек.

Подобные емкости из толстостенного металла подойдут под любой вид топлива. По расположению они бывают вертикальными и горизонтальными, достоинством считается компактность размеров. Для изготовления понадобится стандартный набор инструментов: сварочный аппарат, дрель со сверлами, болгарка.

Основой печки послужит один или пара газовых баллонов, труба для дымохода, лист металла толщиной от 3 мм. Также потребуется колосниковая решетка (или арматура для ее изготовления) и чугунные дверцы, которые можно взять готовые или сделать из листа металла.

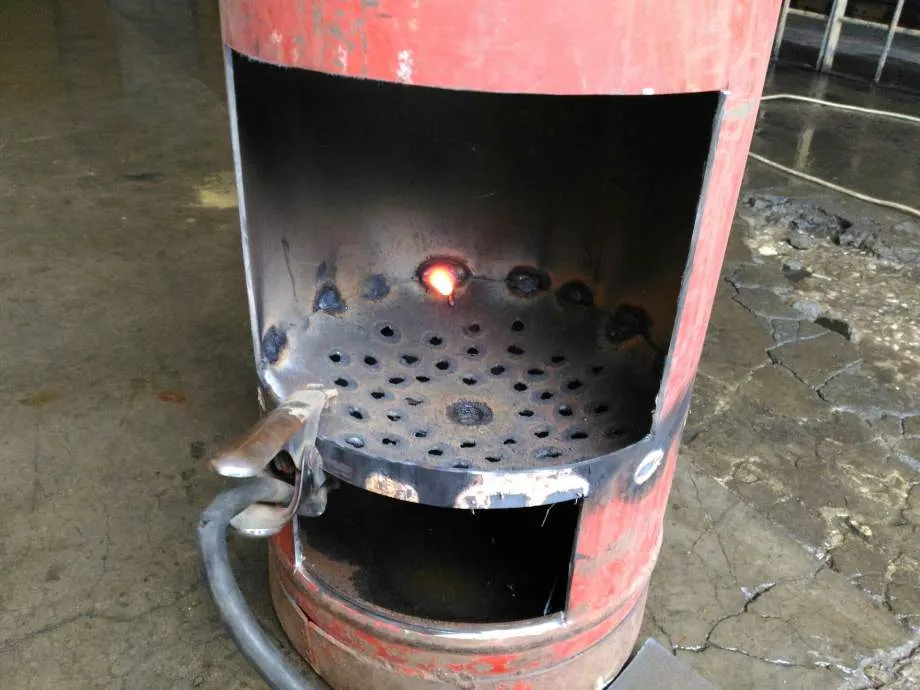

Приваривание колосника в газовом баллоне

Чтобы сделать из газового баллона своими руками буржуйку в гараж на дровах в вертикальной модификации, используют следующий алгоритм работ:

• В первую очередь очищают баллон, для чего открывают вентиль и оставляют емкость проветриваться на полсуток. Как вариант, баллон можно заполнить водой.
• Корпус баллона размечают и болгаркой вырезают отверстия для дверцы и дымохода.
• В нижней части камеры приваривают колосниковую решетку, которую предварительно сваривают из кусков арматуры.
• Навешивают дверцы, оборудуют их щеколдами, сверху приваривают дымоход.

Если предполагается изготовить горизонтальную печь-буржуйку, баллон боком укладывают на опоры, сбоку вырезают квадратное отверстие под дверцу, сверху – круглое под дымоход. На дне просверливают ряд дырок, под которыми приваривают емкость для сбора золы.

Если вертикальная буржуйка делается из бочки (с минимальной толщиной стенок 3 мм), ее верх заваривают кругом, вырезанным из листового металла, сверху или сбоку вырезают отверстие под трубу. Печки из газового баллона сильно нагреваются, поэтому их часто дополняют варочной панелью или используют как основу для водогрейной колонки.

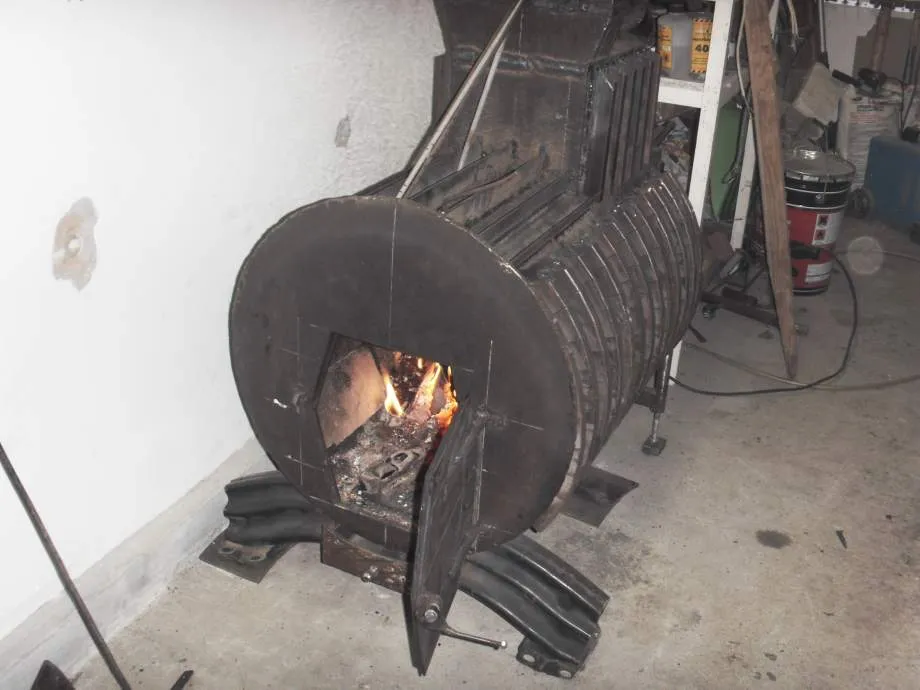

Горизонтальная буржуйка из бочки на твердом топливе

Об изготовлении буржуйки для гаража в следующем видео:

Буржуйка длительного горения чертеж. Делаем буржуйку

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно использовать воду.  Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения. Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

Особенности и принцип работы буржуйки

В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.

По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.

Принцип работы буржуйки такой же, как у классической печи:

• воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
• образующееся тепло нагревает стенки;
• продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
• скорость сгорания топлива регулируют положением дверки поддувала.

Принцип работы буржуйки

На дровах или отработанном масле

В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.

К достоинствам печки на отработке относятся:

• не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
• за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
• буржуйка на отработке не дымит при любой погоде.

Из недостатков отмечают:

• шум;
• при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
• необходимость частой очистки камеры сгорания и дымоотводной трубы;
• трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.

Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:

• КПД низкий, так как значительная часть тепла вылетает в трубу;
• необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
• затраты времени на подготовку топлива;
• малый диапазон регулирования процесса горения.

Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.

Схемы буржуек

Основным достоинством печки прямоугольной формы, в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

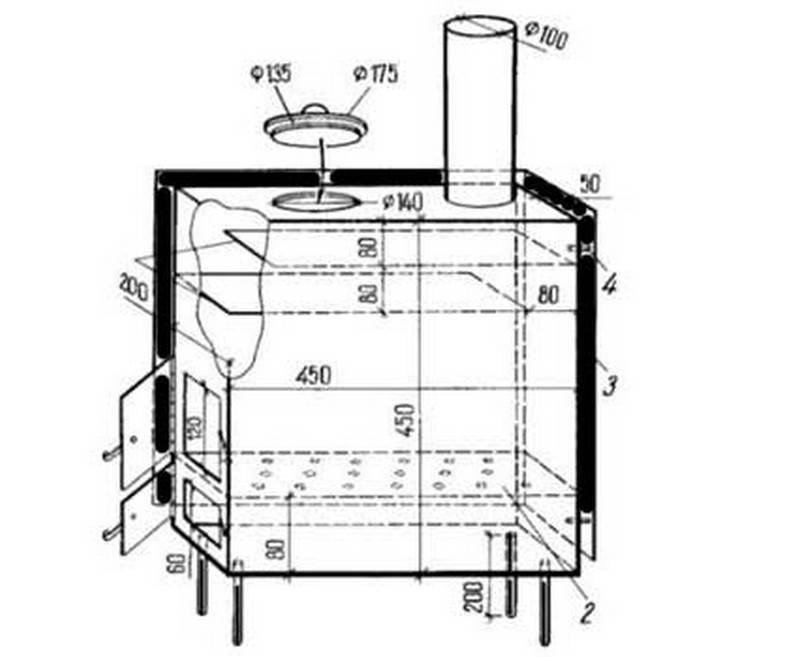

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

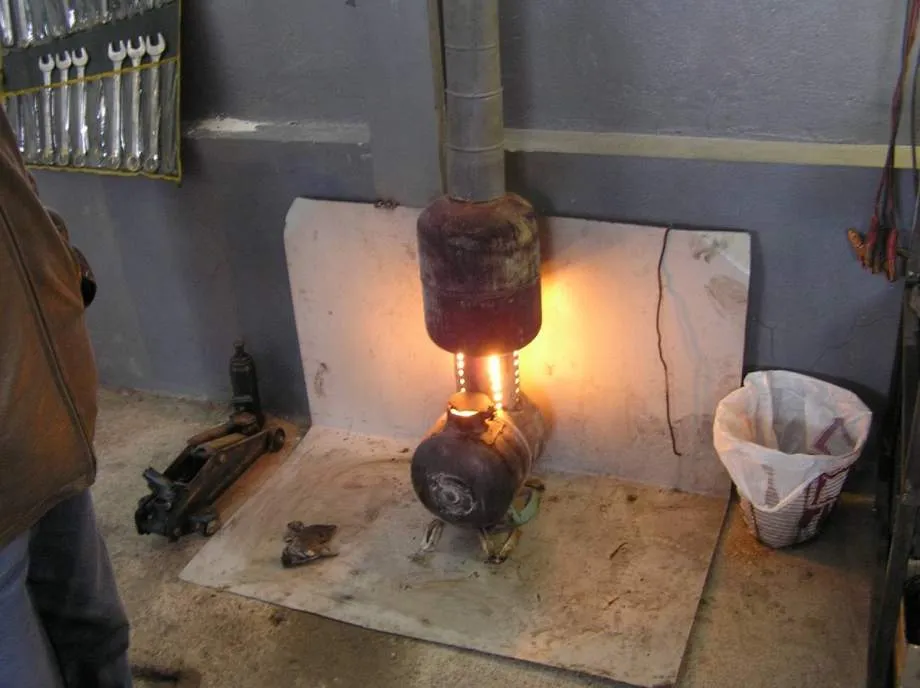

Буржуйка на отработке: экономия на топливе

Такая сделанная своими руками буржуйка для гаража любима автовладельцами. Она позволяет свести расходы на топливо к минимуму, ведь для сжигания используется слитое с машины моторное масло. Агрегат имеет необычную конструкцию: два резервуара, расположенные один над другим и соединенные трубой, есть и дымоход. Такое устройство связано с особенностями топлива.

Отработанное масло – вязкое многокомпонентное вещество; если поджечь отработку, налитую в какую-то емкость, оно начнет сильно чадить и коптить. Поэтому в конструкции реализуется метод пиролиза, термического разложения. Реакция пиролиза заключается в нагревании горючего, после чего оно разделяется на более простые фракции, способные к легкому воспламенению.

Схема буржуйки на отработке

Чтобы начать реакцию, используют ветошь, пропитанную бензином (или керосином). Ее поджигают, после чего масло нагревается, распадается на фракции, которые легко сгорают и отдают тепло. Начавшись, процесс горения поддерживает сам себя за счет выделяющегося тепла. Пиролизная буржуйка работает по следующему принципу:

• Топливо заливают в нижнюю емкость, которая служит камерой нагрева и первичного горения. В камере есть два отверстия: одно используется для заливки топлива, другое – для розжига и доступа воздуха. Подачу воздуха можно регулировать заслонкой.
• Вертикально труба с отверстиями, приваренная к нижней камере, служит дожигающей камерой. В нее попадают пары кипящего масла и сгорают в результате реакции пиролиза.
• Из трубы продукты горения попадают в верхнюю камеру. Она снабжена перегородкой, благодаря чему скорость движения продуктов горения снижается, а камера полноценнее отдает тепло.

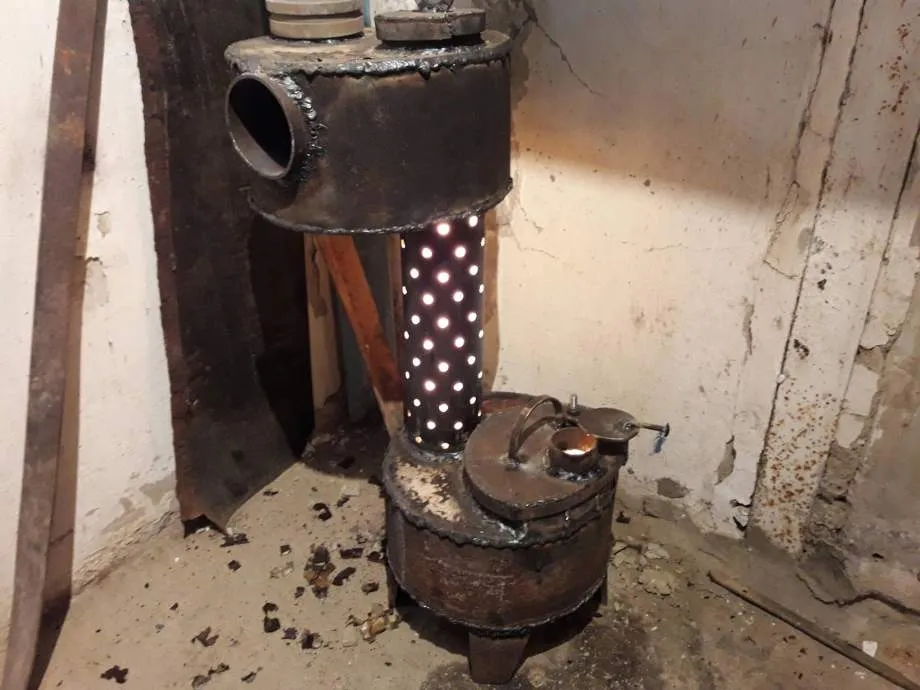

Работа буржуйки на отработке

Достоинство конструкции цилиндрической буржуйки на отработке заключается в том, что она позволяет создать высокую температуру, тем самым обеспечивая полное сгорание топлива. Такая печь достаточно экономна и эффективна, но одновременно и опасна.

Если используется неочищенное масло, и в него случайно попадет вода (или конденсат), скорее всего, произойдет взрыв. Причиной становится влага, которая при нагревании вскипает и с высокой долей вероятности образует в топке взрывоопасную газовоздушную смесь.

Для изготовления своими руками буржуйки в гараж на отработке нужно запастись следующими материалами:

• Для двух камер: два куска трубы (диаметр 350 мм), высотой 100 и 115 мм; толщина металла 4-6 мм. Камеры не обязательно должны быть цилиндрическими; можно сделать их прямоугольными, из листового металла, но это усложняет работу.
• Труба для соединения камер (вторичного сгорания) диаметром от 100 мм, длиной порядка 400 мм.
• Труба для дымохода длиной не менее 4 м.
• Арматура (или любой металлический прут) для ножек, 3-4 отрезка подходящей длины и толщины.

Капельная мини-буржуйка на отработке

О простой буржуйке с интересной доработкой в следующем видео:

Сборка печи-буржуйки выполняется в следующем порядке:

• Делают топливную камеру. К кольцу высотой 115 мм приваривают дно и крышку. В крышке заранее делают два отверстия: под установку трубы (диаметром 100 мм) и для поддувала.
• В трубе, соединяющей две камеры, высверливают отверстия, располагая их равномерно по всей длине (диаметром 9 мм, не менее 50-ти штук).
• Делают верхнюю камеру. Ко второму кольцу приваривают дно и крышку, внутри делают перегородку из куска металла прямоугольной формы, в дне вырезают отверстие под трубу вторичного сгорания, на крышке – отверстие под дымоход.
• К нижней камере приваривают ножки, собирают конструкцию, приварив обе трубы.

Двухобъемная печка проста в использовании. Достаточно налить масло в нижнюю камеру, оставив несколько сантиметров до верха, заложить растопочную ветошь (или бумагу) и поджечь ее. Расход топлива составляет 700-2000 мл/час, устройство можно использовать для нагревания воды и готовки

При использовании важно соблюдать правила пожарной безопасности:

Во время работы буржуйку оберегают от попадания воды.

Усовершенствованная модель печи на отработке

• Вблизи печки не хранят и не используют горючие легковоспламеняющиеся материалы.
• Если нужно долить масло, это делают только после того, как конструкция полностью остынет.

О мощной буржуйке для гаража в следующем видео:

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

Фото 1. Чертеж буржуйки для гаража.

1. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

1. Необходимо создать пару дверок (для зольника, топки) с петлями.
2. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кг\ч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

Топливо	V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия.	Температура газовых отходов, градусы Цельсия.
Каменный уголь.	17	120
Дрова, влажные на четверть.	10	160
Брикеты.	11	160
Уголь бурый.	12	140
Кусковой торф.	10	150

1. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

• Бидон молочный.
• Проволока или арматура.
• Сварка, инструменты.
• Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Приходилось ли Вам делать буржуйку своими руками?

ДаНет

Порядок создания для дачи печки буржуйки:

1. Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
2. Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
3. Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
4. Буржуйку сделать по чертежу.
5. Готовую буржуйку установить на ножки или на кирпичную основу.
6. Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

• Баллон без газа.
• Лист металлический 4 мм.
• Труба (диаметр подходящий к объему баллона).
• Арматура.
• Дверцы, уголки.
• Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

1. Верхний обод баллона и кран сбить.
2. Проделать просвет под поддувало внизу баллона.
3. Приварить патрубок к дну, вставить гильзу, надеть трубу.
4. Сделать колосник, используя арматуру.
5. Приварить опору или поместить на кирпичную основу.

Выводы и полезное видео по теме

Тонкости самостоятельной сборки дымоходной конструкции показаны в видео ролике:

Если тяга в дымоходе слишком сильная, можно соорудить приспособление для ее регулировки. Как это сделать показано в видео:

Неопытные мастера часто допускают ошибки при монтаже дымохода. О наиболее распространенных проблемах рассказывает видео ролик:

Если присутствует проблема с выходом дыма в помещение, то ее можно быстро и просто решить. В видео продемонстрировано, как это сделать:

Для обслуживания металлического дымохода буржуйки можно использовать простой метод деликатной физической очистки:

Сделать дымоход для буржуйки несложно, если к заданию подойти ответственно и все делать правильно. Только в таком случае компактная печка будет служить долгое время, не требуя дополнительного внимания к себе.

Да и качество ее работы будет постоянно радовать, главное – своевременно выполнять прочистку дымохода от сажи и прочих продуктов горения.

Вы пользуетесь буржуйкой, оснащенной самодельным дымоходом? Поделитесь своим опытом сборки и фото готового дымохода в блоке комментариев. Расскажите какой материал вы использовали для дымоходной трубы и насколько сложной оказалась для вас задача по изготовлению дымохода.
