Что такое печь Булерьян и как сделать ее своими руками

Метки: отопление в гараже. булерьян . печь, буржуйка .

Комментарии 80

Ну как печь по итогу?

Подскажи, какую трубу брал на дымоход и цену если не сложно

у меня труба на 108мм. вообще желательно на 120мм. для булерьяна (бренеран) нужно еще утеплять трубу для длительного горения.В моем случаи одной закладки хватает на 3 часа.По ценику ответил в лич.

Спасибо, отписал в личку)

Отражатель на стену поставь где стоит печь.

Была обычная буржуйка, сменил на печь на отработке вечный запах паленого масла все в масле кругом да и если чуть вода или тасол в масле сразу пыхает и может загареться. В прошом году поставел такой же Бренеран 100куб гараж 6.20х4.30 высота 3м утеплены ворота и потолок пенопластом все швы пропенины за 40 мин работы 20-25 градусов в 7 вечера полная закладка и в режим длительного гарения утром температура 5-8 взависимости от мороза.

сегодня, еще раз топил.На улице было +4 в гараже +6.за час поднялась температура до +10.Учитываю нашу зиму в среднем -10-15 бывает -20-25 а иногда -30-35 .Этого точно не хватит.Может что то не правильно делаю.Но очень долго нагревает.

такая же печка… только большим размаром… раза в два… объем гаража 80 куб.м. возле печки тепло… а в дальнем от нее углу морозяка… дров улетает мама не горюй… а эффект не такой как хотелось бы

у нас в гараже похожая стоит размеры 5х10 если постоянно топить норм, то внизу на уровне 2-х метров около 20 С а на высоте 4-х все 40 если не больше, нужна циркуляция воздуха

У хорошего знакомого такая же в автомойке стоит.Гараж 10/15,дак там жара даже в морозы.Только печь не булерьян, а аноалог ее, называется Визувий, унас в Мегастрое продаються, но жарит конечно отменно.

Печь булерьян для бани

Постепенная модернизация привела к тому, что такие конструкции стали выпускать для сауны. Они оснащаются несколькими режимами – подачей сухого горячего воздуха или подачей влажного пара. Многие интересуются, кто производитель таких изделий: им является российская компания Бренеран. Топятся такие установки только дровами или бумагой. Изготовить дымоход для печи булерьян самим реально, ведь такой способ поможет максимально точно соответствовать строению бани.

Переделка печи булерьян под отработку

Булерьян Печь на отработанном масле

Видео, где печь булерьян функционирует по основному правилу на дровах, подтверждает, что она не рассчитана для эксплуатации на отработке. Опытные умельцы всегда найдут выход из ситуации: они своими руками усовершенствуют изделие, чтобы оно эксплуатировалось на отработанном масле. Есть 2 способа:

1. Монтаж капельницы под отработку. Метод не нуждается в больших финансовых расходах и заключается в том, чтобы смонтировать контейнер для масла. В топке делают отверстие под трубу, а также кран, который будет регулировать подачу топлива. У такого решения будет низкая теплоотдача и производительность.
2. На дверку топочной камеры ставится форсунка – это горелка, которая переведет прибор на масло. Ранее такие решения изготавливались своими руками, а сегодня горелку можно приобрести в готовом виде.

После переделки булерьяна под свои нужды человек полностью несет ответственность за его эксплуатацию.

Как сделать печь булерьян своими руками

Печи типа Булерьян своими руками

В магазинах приборов для обогрева представлено большое количество разнообразных моделей. Например, вариант Булерьян Аква Сибирь 400 является воздухогрейной печью, которую можно топить березкой. Низкий расход топлива экономит средства, а само устройство идеально подойдет для дачи. Но некоторые владельцы частных домов решают изготовить прибор самостоятельно. Инструкция о том, как сделать из трубы печь булерьян описано далее:

1. Материалы. Для сооружения печи-конвектора потребуются отрезки труб диаметром 350, 120, 60 мм. Также пригодится листовой металл толщиной 4 мм, петли для крепления, асбестовый шнур для уплотнения и рычаг для дверцы. Работать необходимо болгаркой, сварочным аппаратом и трубогибом.
2. На начальном этапе происходит гибка труб. Отрезки нужной длины диаметром 60 мм согните кругом так, чтобы они помещались в каркас. Для отопительного прибора потребуется 6-8 таких отрезков.
3. Далее приварите устройство колосника.
4. На следующем этапе вырежьте из металла вырезать заднюю стенку, а также дверцу.
5. Приварите к дверце запорный рычаг, затем посадите ее на петли.

Важно! Чтобы еще больше сэкономить расход топлива рекомендуется сделать третью топочную камеру – экономайзер, который будет способствовать сохранению тепла на долгое время. Если отопительное приспособление изготавливается для частного дома, произведите облицовку: это можно сделать кирпичом или искусственным камнем. Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале

Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале

Если отопительное приспособление изготавливается для частного дома, произведите облицовку: это можно сделать кирпичом или искусственным камнем. Теперь дом будет отапливать печь булерьян: фото в интерьере различных вариантов можно увидеть в данном материале.

Как организовать отопление?

Как огранизовать отопление с помощью печи типа Булерьян

Отопление с помощью булерьяна считается экономичным решением, ведь топливо полностью сгорает, из-за чего повышается КПД. При максимальной заполняемости топки печь сможет греть более 12 часов. Перед тем, как установить в доме эту конструкцию, нужно решить – какое помещение самое просторное и при надобности сделать вентилятор для охлаждения. Прибор устанавливают на первом этаже.

Совет! Современные варианты больше подходят под индустриальный стиль, однако выполнив отделку по вкусу можно сочетать изделие с любым дизайном.

Чугунная или стальная печь обязательно должна быть защищена оцинкованным листом в целях пожаробезопасности. Булерьян отапливает не только частные строения, но подойдет для теплицы – там ее необходимо монтировать в центре.

Дровяные печи булерьян – это востребованные конструкции, помогающие в обогреве дома, гаража, теплиц и других сооружений. Доступность, простота очистки, несложный уход, возможность самостоятельного изготовления – все эти плюсы делают булерьян популярным надежным устройством среди пользователей.

Делали ли Вы печь типа Булерьян своми руками?

ДаНет

Особенности разогрева

Не последним вопросом в эксплуатации печи длительного горения является вопрос: «Как правильно ее топить?». Предлагаем краткий алгоритм. Сначала в топку помещается сухое быстро горящее топливо, например бумага (газеты). Дроссель и шибер открываются настежь, и разжигается топливо, после чего дверца топки закрывается.

За 3-4 минуты первоначальная закладка должна прогореть, исходя из этого, и нужно подбирать количество «разгонного» топлива. Весьма удобно, когда в дверцу буллера устанавливается огнеупорное стекло, сквозь которое можно наблюдать за процессом горения.

Как только данный минимум топлива прогорает до угля, в топку помещаются крупные поленья. Дроссель поддувала на этот раз закрывается до нужного положения, обеспечивая требуемую мощность. Шибер плотно закрывается. Теперь печь переходит в режим тления.

Итак, вооружившись описанными в данной статье инструкциями и подобранными чертежами, не так уж сложно построить печь Булерьян своими руками. Желаем тепла, уюта и комфорта Вашему дому и даче!

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

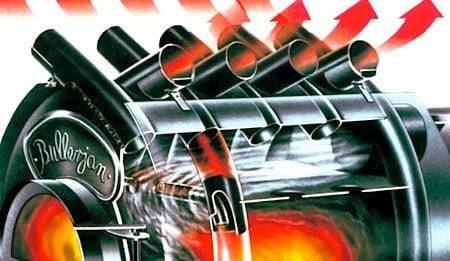

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

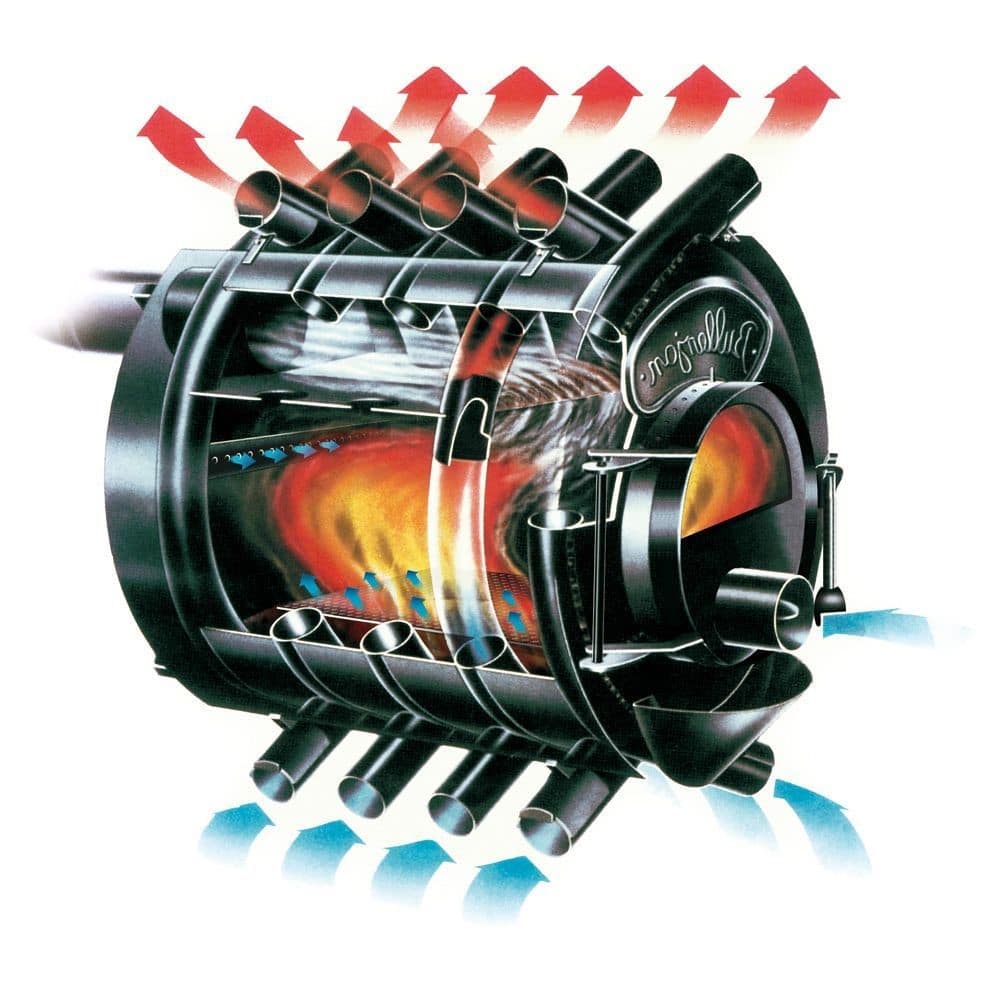

Принцип работы печи Булерьян

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Схема печи Булерьян

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

• Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
• Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
• Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

• Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
• Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
• Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Это интересно: Чугунная армейская печь буржуйка: ПОВ 57

Принцип работы

Дрова, горящие в нижней камере, кроме тепла выделяют вторичные пиролизные газы, которые сгорают при температуре около 800 ºС в верхней камере. Высокая температура дожига пиролизных газов обеспечивает КПД установки 75-78%.

Полученное тепло греют стенки топки котла и, соответственно, опоясывающие её полые трубы, нагревая в них воздух. Разница температур в нижней, холодной и верхней части труб вызывают естественное движение воздуха. Горячий воздушный поток направляется в наружу вверх, обогревая помещение. Это явление называется конвекцией. Конвекция обеспечивает отопление помещения без участия электрического вентилятора, поэтому булерьян работает автономно.

Продукты сгорания топлива удаляются через дымоходный канал. Тяга дымохода обеспечивается высотой дымоходной трубы и регулируется дроссельной заслонкой вручную.

Булерьяны работают на дровах, на щепе, на брикетах и опилках. Размер поленьев зависит от размеров топливной камеры. Металлический корпус котла снабжен конвекционными трубами, опоясывающими его по периметру и наполовину утопленными в топку. Через них происходит активная теплоотдача и достигается превосходный экономический эффект газогенератора. Чем лучше конвекция, тем большей эффективностью обладает устройство.

История возникновения печей Bullerjan

40 лет назад изобретатель Эрик Дарнелл, проживающий в живописном штате Вермонт (на границе с Канадой), приобрёл у известного производителя дровяную печь, но она работала малоэффективно – потребляла весьма много топлива и не прогревала хижину. В то время мужчина работал над созданием огнеупорных изогнутых труб из стали. Ему пришла в голову идея соединить их с печкой.

Эрику потребовалась всего лишь одна неделя, чтобы изготовить конструкцию, которая восхитила изобретателя превосходным результатом. А через некоторое время Дарнелл решил подарить желанное тепло всем людям, занявшись производством высокоэффективных отопительных устройств. Его поддержали Шерм и Боб Вилсоны. Работа закипела!

В один прекрасный, но морозный день в живописную Канаду приехал предприниматель из Германии. Его имя – Эрхард Кнофлер. Мужчина зашёл в бар для лесорубов, чтобы выпить чашечку душистого кофе, и увидел печку, которая его очень заинтересовала. Чуть позже он встретился с изобретателем отопительной конструкции – Эриком Дарнеллом и выкупил патент на печь. Через некоторое время предприимчивый немец основал фирму «Энергетик» и зарегистрировал торговую марку Bullerjan, пленившую всю Европу.

Прошло почти половина столетия со дня рождения прекрасных отопительных конструкций, а они до сих пор весьма востребованы.

Боремся с болячками печей Булерьян

В первое время использования любой дымарь доставляет одно удовольствие. Маленькие размеры. Быстро нагревает комнату. Удобная дверка для закладки топлива. Дров хватает на длительное время.

Но, со временем печка все хуже и хуже начинает растапливаться, тяга пропадает, а шибер на отрез отказывается закрываться. Значит, пришло время первой чистки.

Первое что приходит на ум – это топить печь осиновыми дровами. Но эффект от них слабый. Если печурка забита это уже не поможет.

Далее на ум приходит печку прожигать, при полностью открытом зольном ящике. Трубы нужно разогревать до очень высоких температур, буквально до красна, чтобы смола сгорела. Один мой знакомый подсовывал в зольник шланг от кислородного баллона при этом печь разогревалась почти до красна. Но это огромный риск. Хотя результат был.

К сожалению, с дымарем мало что можно сделать. Но ужиться с капризными отопителями можно.

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
3. Можно раз навсегда забыть о свищах и протечках.
4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Печь производится ЗАО «ЛАОТЕРМ» под торговой маркой «Бренеран».

Печь газогенераторная Бренеран (Breneran) Ранее известна как Буллерьян или Булерьян.

• Мощный нагреватель воздуха для быстрого отопления любых помещений
• Не зависит от электричества, нефти и газа
• Равномерно обогревает все помещение
• Работает на всех видах твердого топлива, картонажных изделиях и их отходах
• Экономичен, прост в обслуживании
• Контролируемое горение, высокий КПД
• Пять модификаций для помещений от 100 до 1000 кубических метров
• Используется на дачах, в жилых домах, мастерских, гаражах, теплицах
• Время работы на одной закладке — до 12 часов
• Запатентован, сертифицирован. Качество гарантировано.

Иначе, чем другие нагреватели, отдающие тепло только с внешней поверхности, «Бренеран» (Breneran) с самого начала сконструирован как настоящий нагреватель воздуха.

Цельнометаллическая конструкция с вваренными в нее многочисленными трубами обеспечивает принудительную конвекцию, благодаря чему происходит быстрое нагревание воздуха и его плавное распределение по всему объему помещения.

Работает простой физический принцип — теплый воздух поднимается наверх, а более холодный постоянно всасывается с пола. Каждая из труб, полностью прикасаясь к топке, успевает нагреть проходящий через нее воздушный поток до 60′- 150′ C.

Самый маленький «Бренеран» пропускает через себя 4,5 куб.м воздуха в минуту. В то же время температура самой печки остается достаточно низкой, она не раскаляется как «буржуйка».

Печь «Бренеран» (Breneran) — это цельносварная конструкция из стали, покрытая жаропрочной краской (при первой протопке происходит полная её полимеризация, которая сопровождается характерным запахом). Печь «Бренеран» состоит из двух камер сгорания: нижней камеры — камеры газификации, верхней камеры — камеры дожигания газов. В передних трубах имеются инжекторы-дожигатели.

Печь оборудована двумя регуляторами: на дверце (регулятор мощности) и на дымоходном патрубке сзади печи (регулятор — газификатор).

Топливом для Бренерана служат дрова, отходы деревообрабатывающей и бумажной промышленности. Использование коксующегося угля не рекомендуется, т.к. может привести к преждевременному выходу печки из строя.

Для решения задачи обогрева нескольких изолированных помещений применяются гибкие металлорукава, одеваемые на теплые концы труб и разводящиеся по требуемым помещениям.

Технические данные

АОТ-6 тип 00	АОТ-8 тип 005	АОТ-11 тип 01	АОТ-14 тип 02	АОТ-16 тип 03	АОТ-19 тип 04
Высота, мм	632	760	840	840	920	920
Ширина, мм	435	560	585	585	685	685
Глубина, мм	608	610	745	944	1204	1505
Масса, кг	56	70	105	145	205	260
Мощность, кВт	6	8	11	18	27	35
Объем помещения, куб.м.	100	140	200	400	600	1000
Емкость камеры сгорания, литров	40	50	70	100	150	200
Диаметр дымоотводящего патрубка, мм (внешний/внутренний)	120/113	120/113	120/113	150/141	150/141	180/171
Проем двери, мм *	286	286	286	286	390	390

* Двери для типов 00, 01, 02 выпускаются в двух модификациях: стандартные и с жаропрочным стеклом.

Бренеран (Breneran) сертифицирован по ГОСТу РФ, сертифицирован ВНИИ противопожарной обороны МВД России, разрешен для применения в деревообрабатывающих цехах и гаражах, имеет заключение экологической экспертизы и рекомендован для эксплуатации в черте городов России.

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
2. Отопление осуществляется равномерно по площади всего дома.
3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

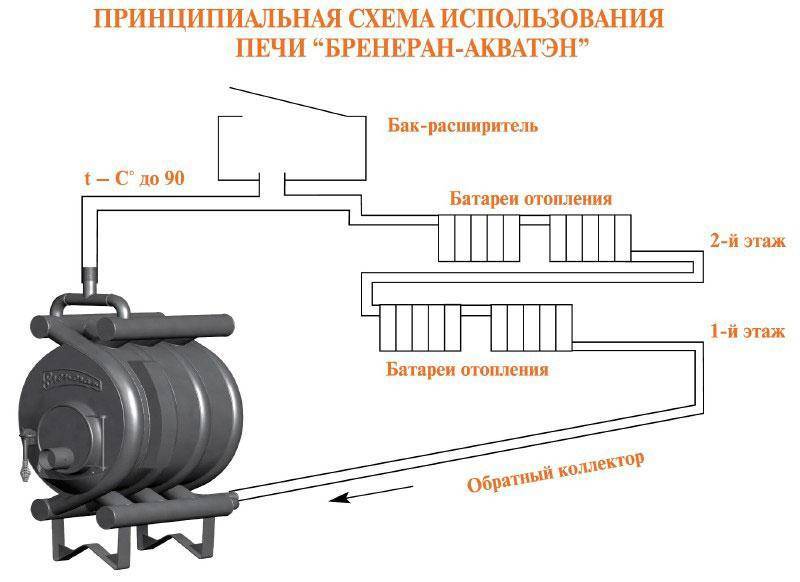

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания. Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
3. Во второй топочной камере газы сгорают не полностью.
4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла

так и из стекла

так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.

Вывод

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.
