Принцип работы парового отопления — все за и против его использования

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

• произвести расчет основных компонентов парового отопления своими силами;
• обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Сравнительный обзор разных радиаторов отопления и рекомендации по их выбору приведены в этой статье.

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

• 1-я комната: 5*2,95=14,75 м2;
• 2-я комната: 3*2,45=7,35 м2;
• 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Какой паровой котёл лучше

Газотрубные паровые котлы имеют больший диаметр труб, что позволяет работать с давлением не более 1 мПа. Также котлы данного типа способны вырабатывать не более 360 кВт тепловой энергии. Слабым местом данного устройства является – большой размер трубопроводов, что может привести к повышенному парообразованию. Повышенное парообразование способствует увеличению давления. Большое давление может использоваться только в толстостенных трубопроводах, что ощутимо увеличивает стоимость парового котла.

Водотрубные паровые котлы имеют более высокую мощность, нежели газотрубный. В водотрубных котлах используются трубопроводы с небольшим диаметром, что позволяет развить большое давление внутри такого котла. Также водотрубные паровые котлы способны работать с очень высокими температурами, которые недоступны газотрубным котлам.

Какие могут быть специфики

Как и любая иная система отопления, паровое теплоснабжение при помощи печи на дровах имеет определенные минусы. Правильно будет применить даже не данное слово и сменить его на специфики, которые могут для некоторых показаться неудобными:

Порой печь размещена в соседнем здании. Это не редкость, но решение нашлось

Необходимо только уделять большое внимание должному теплоизолированию трубопровода, который станет объединять дом и здание с печкой. В другом случае очень много тепла будет теряться.
Тепловой носитель в системе может разогреваться выше 100 градусов

Связывают это с тем, что в закрытом пространстве давление при нагреве становится больше и, исходя из этого, увеличивается температура. Завершение подачи дров или угля не снимает проблематику, потушить печь тоже не вариант. Довольно будет просто приоткрыть камеру сгорания печи и полностью закрыть поддувало, чтобы температура изнутри системы стабилизировалась. Это некомфортно, но вполне можно обучиться определять нужное кол-во топлива для единоразового применения.
Отсутствие автоматики значит невозможность самостоятельной работы. Для поддержки нужной температуры понадобится либо согласиться с тем, что до самого утра трубы и отопительные приборы охлаждаются почти что полностью, либо среди ночи прибавлять новую порцию топлива. Это тоже некомфортно, хотя и некритично.
Риск задымления помещения, где расположена печь, достаточно большой. Невысокое атмосферное давление, грязный дымотвод, сырые дрова, плохого качества уголь – данные моменты могут принести собственную долю неприятностей.

Схема устройства печи на дровах и системы обогрева

Отличие парового теплоснабжения от водяного

Принцип функционирования паровой системы обогрева находится в следующем: доведенная до кипения вода в емкости преобразуется в пар, который после поступает в батареи отопления, нагревая их. Там пар конденсируется, преобразуясь в состояние жидкости, течет в расширительный бачок по специализированным отводам, после вновь идет назад в теплообменный аппарат.

Отличием парового теплоснабжения от водяного считается, самое первое, циркуляция различного типа носителя тепла. Второе, отдача тепла выше, а скорость прогревания помещения в 3–4 раза быстрее, чем у водяного. При похожих затратах на твёрдое горючее, КПД парового теплоснабжения больше, чем водяного.

Для установки парового теплоснабжения не потребуется крупногабаритное оборудование, что выполняет данную отопительную систему экономной. При бездействии системы, трубы с водяным тепловым носителем за зиму могут перемерзать. В отличии от него, паровую систему можно не прилагая больших усилий запустить без появления таких трудностей.

Есть и определенные минусы, которые отсутствуют у системы обогрева с водяным тепловым носителем:

• Радиаторы отопления греются более 100 градусов, что может быть небезопасным для находящихся вокруг.
• Система отопления очень шумная
• Менять температуру тяжело
• Отсутствие возможности установки системы теплых гидравлических полов.
• Для системы нельзя применять трубы из пластика.
• Печь с встроенной системой парового теплоснабжения тяжело задействовать одновременно чтобы приготовить пищу.

Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

• паровой генератор (котел);
• трубы для прокладки магистрали;
• радиаторы;
• контрольно-измерительные приборы;
• запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

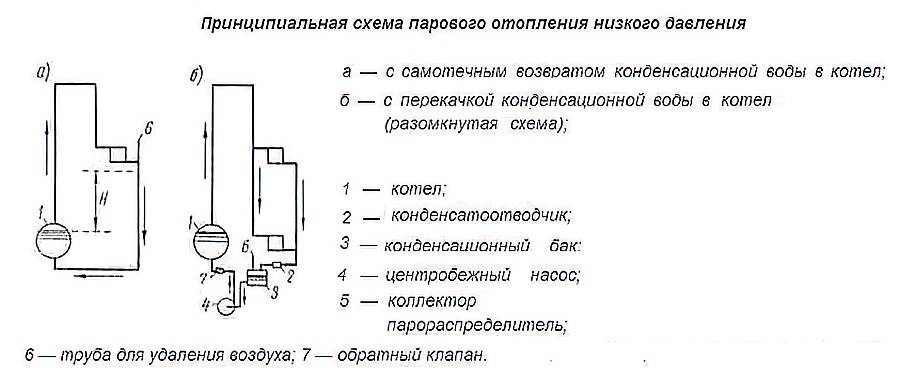

Схемы открытой и закрытой системы парового отопления

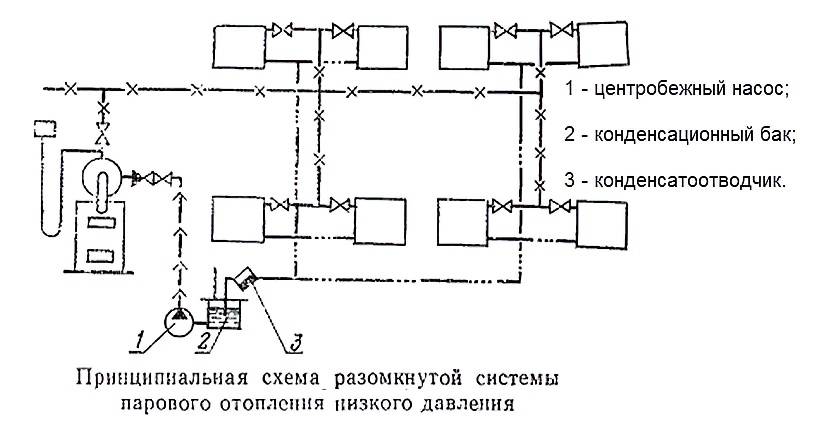

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

• С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
• С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

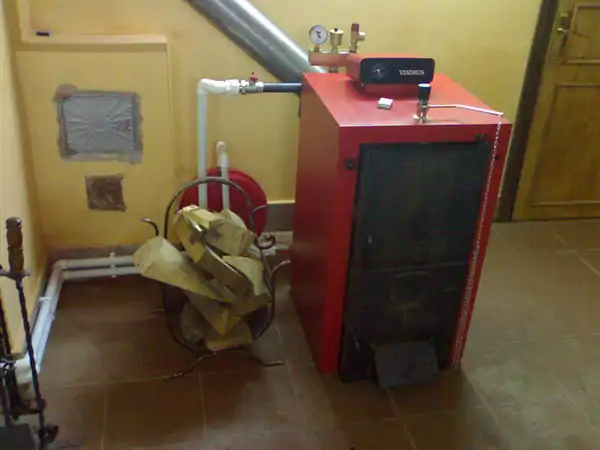

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

• до 200 м² — 25 кВт;
• от 200 м² до 300 м² — 30 кВт;
• от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Общая характеристика системы

Система парового отопления в частном жилом секторе используется крайне редко. Как правило, владельцы предпочитают идти по проторенной дорожке. Они выбирают газовые котлы и оборудование для системы циркуляции водяного теплоносителя. На втором месте по популярности находятся твердотопливные котлы или печи. Сделать паровое отопление на даче или в загородном доме решается не каждый.

Почему? Потому что грамотно собрать систему самостоятельно — это проблема. Поэтому требуется привлечение профессиональной бригады, способной рассчитать и смонтировать эффективную замкнутую цепь. Центральное место в ней занимает паровой котел. Он устанавливается в самом здании или поблизости от него. Кроме того, используется запорно-двигательная арматура, отопительные приборы, насосы, трубопровод и средства, предназначенные для автоматизации управления.

Все детали, применяемые при сборке, должны иметь сертификаты качества, утвержденные Ростехнадзором. В противном случае собранная система отопления при эксплуатации будет небезопасной.

Система парового отопления может быть централизованной и автономной. Для частного жилого сектора больше подходит второй вариант.

Для обустройства автономной цепи используют отопительные приборы, трубопровод и генератор тепла. Все оборудование объединено в независимую систему, источником тепла в которой выступает паровой котел.

Он может функционировать на любом виде топлива — жидком, твердом или комбинированном. Современные паровые котлы могут работать и на природном газе. Мощность котла выбирают на основании площади отапливаемого помещения, обязательно учитывая климатические условия региона. Именно от мощности котла напрямую зависит эффективность работы всей системы.

Ключевые элементы системы парового отопления

Еще раз перечислим элементы, из которых состоит описываемая система:

• Трубопроводная магистраль.
• Генератор тепла.
• Отопительные приборы (радиаторы).
• Стояки.

Монтаж отопления из полипропиленовых труб своими руками

Полипропиленовые трубы соединяются при помощи резьбовых или нерезьбовых фитингов. Резьбовые фитинги бывают как разъемными, так и неразъемными.

При монтаже отопления из полипропиленовых труб нужно руководствоваться следующими техническими условиями:

• трубы из полипропилена требуется прокладывать подальше от открытых источников огня;
• если возникла необходимость в установке бака или водомера, лучше использовать резьбовые и разъемные фитинги. Неразъемные фитинги применяют только вместе с гибкими шлангами;
• не допускается использование грязных и деформированных фитингов, а также самостоятельная нарезка резьбы;
• в случае стыковки ровных отрезков либо соединения полипропиленовых труб разного диаметра, нужно использовать муфты;
• чтобы не перегнуть трубу из полипропилена в местах поворота, при монтаже нужно использовать специальный угольник;
• в местах разветвления используются тройники.

Ознакомившись с обязательными условиями проведения работ, можно приступать к процессу монтажа.

Разводка отопления

Как мы говорили ранее, для удобства работы, экономии времени и денежных средств, а также для достижения максимального КПД собранной системы, в проекте необходимо указать расположение следующих элементов:

• уголки;
• муфты;
• отопительное оборудование;
• крепежи.

Трубопровод подходит к батареям снизу или сбоку, и выполняется по одно- или двухтрубной схеме.

Монтаж радиаторов

Прежде чем соединять полипропиленовую трубу с батареей, батарею необходимо предварительно собрать, оснастив необходимыми элементами регулировки, и закрепить на стене.

Монтаж отопительного радиатора производится следующим образом:

• Наносим разметку в местах, куда будут установлены батареи. Согласно СНиП, между радиатором отопления и стеной должен быть зазор не меньше 2 см, а расстояние от батареи до пола должно быть 10-15 см.
• Устанавливаем кронштейны для подвешивания радиатора отопления. Для этого вам понадобится уровень, чтобы радиатор висел ровно, и дюбель-гвозди для крепления кронштейнов к стене.
• Далее происходит установка радиатора отопления на кронштейны.

По этой схеме происходит монтаж всех батарей в помещении.

Подключение батарей

Порядок действий при подключении полипропиленовой трубы отопления к радиатору будет следующим:

• Начинаем с крепления к радиатору переходной муфты. Нужно помнить, что для соединения полипропиленовых труб с алюминиевым отопительным радиатором используются специальные муфты, отличающиеся от тех, которыми подключают полипропиленовые трубы к чугунным батареям.
• К установленной муфте подключаем шаровой кран, радиаторный клапан или регулировочный вентиль.
• К данному крану подключаем полипропиленовые трубы.
• Согласно вышеописанным шагам производится подключение выхода батареи к трубе отопления.

Это и есть основные этапы подсоединения труб ПП к радиаторам отопления.

Читайте материал по теме: Как поменять радиатор отопления без ошибок

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

• Электрическим.
• Газовым.

По типу теплоносителя:

• Водяным.
• Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

• Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
• Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

• Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
• Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
• Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
• Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Отличия между паровым и традиционным отоплением

Паровое теплоснабжение действует по принципу:

• в первую очередь в емкости до кипения нагревается вода и превращается в пар;
• пар по трубам переходит в отопительные приборы, отдавая тепло;
• в батареях пар конденсируется, превращаясь опять в воду;
• вода течет по отводам в расширительный бачок и идет назад в теплообменный аппарат.

В отличии от водяной системы отопления, паровое даёт большую отдачу тепла, втрое быстрее нагревает помещение, обладает эргономичностью. Для него требуется небольшое оборудование, что, собственно и снижает цену систему в общем. Очередной плюс: в покинутом доме трубы когда на улице холодно не замерзают. Благодаря этому легко запустить паровое теплоснабжение, приехав во время зимы на дачу, а уезжая, удостовериться в полном прогорании топлива.

К слову, в качестве генератора для парового теплоснабжения можно применять не только печи, но и котлы, действующие на отработке. Но в большинстве случаев систему такого рода устанавливают в гаражах и подсобках из соображений экологичности.

Полезные рекомендации для начинающих

Учитывают
следующие нюансы при монтаже:

• все составляющие подбирают такие, чтобы
  выдерживали высокую температуру;
• не стоит использовать мембранный расширитель
  для резерва, так как он не эффективный, и рассчитан на 85 градусов;
• дымоход печки придется чаще чистить, это
  учитывают при составлении проекта;
• печь подойдет не только для парового отопления,
  но и приготовления еды на крайний случай;
• нельзя для обустройства системы использовать
  поддержанные батареи – может схема отопления выйти из строя;
• не надо покупать чугунные радиаторы – при
  резком перепаде температуре сплав повредится;

Батареи для паровой системы

• если нет уверенности в своих силах, установку
  паровой системы доверяют только профессионалам с высокой квалификацией;
• нельзя применять отопления в качестве центрального
  для многоквартирного дома;
• покупают для монтажа только сертифицированные
  приборы для безопасной работы;

Если
паровое отопление монтируют на даче без газа самостоятельно, то все детали, оборудование и
составляющие проверяют по несколько раз. На кону жизнь и здоровье близких
людей, сохранность имущества. В случае аварии возникает гидроудар большой
мощности, который разрушит стены дома. Если котел на твердом топливе, то он
должен находиться в целях безопасности находиться в отдельном здании.
Исключения составляют электрические приборы. Экономный вариант – это монтаж паровой системы на
дровяной печи. Но надо все внимательно спроектировать и рассчитать. Лучше
доверить работу профессионалам, если нет собственного опыта.

Котлы парового отопления: газовые, электрические, дровяные и другие

Одна из главных составляющих паровой отопительной системы — отопительный котел. Котел выбирается достаточной мощности и с учетом личных финансовых возможностей.

Расчёт мощности

Существует простой вариант для расчёта мощности любой разновидности отопительного котла для частного дома:

1. В случае приобретения котла и для обогрева, и для обеспечения горячей водой берется усредненное значение 0,138 кВт/м2у помещения с высотой потолков 2,5—2,7 м и умножается на общую площадь помещений в доме.
2. Для помещений, где потолки выше 2,7 м используется коэффициент «высоты потолка», равный высоте потолка ÷ 2,7.
3. Затем применяется «региональный» коэффициент, который учитывает особенности климатических условий в конкретном регионе.

Коэффициенты для регионов России:

• южные районы — 0,85;
• средняя полоса до Урала — 1,1;
• широта Москвы до Урала — 1,3;
• Сибирь — 1,5;
• северные районы — 2,0.

1. Итоговое значение округляется до целого числа в большую сторону (например, 8,3 и 8,9 округляем до 9).

Пример расчётов с учётом коэффициентов:

Дом в районе Краснодара площадью 130 м2 и высотой потолков 2,7 — 0,138 кВт/м2(усредненное значение) × 130 м2 (площадь дома) × 0,85 («региональный» коэффициент).

Топливо для котлов

В зависимости от вида топлива паровые котлы разделяют:

​

• на электрические (подключаются к электросети или работают от генератора);
• на газовые (подключаются к газовой сети или работают от газового баллона);
• на твердотопливные (в основном работают на дровах или угле);
• на жидкотопливные (работают на «солярке», бензине или отработанном машинном масле);
• на пеллетные (работают на древесных гранулах — пеллетах);
• на комбинированные (котлы, которые могут работать на двух видах топлива).

Для электрокотлов характерны простота и высокая степень безопасности при эксплуатации, экологическая чистота. Однако прямая зависимость от электросети чревата последствиями — любая авария на линии приведёт к тому, что дом останется без отопления.

Чуть более экономичный вариант — установка системы жидкотопливных котлов.

Твердотопливные отопительные котлы еще дешевле в эксплуатации, но трудоемки в обслуживании: уборка золы и новая закладка топлива производится каждые 6—8 часов.

Пеллетные котлы — это относительная дорогая новинка, которая стремительно набирает популярность у владельцев коттеджей. Благодаря применению современных технологий использование древесных гранул экологично и экономично, а работа отопительного котла максимально автоматизирована.

Газовый котел — самый экономичный и распространенный тип котлов. Несмотря на то что его установка производится исключительно после получения специального разрешения и в процессе эксплуатации надо строго соблюдать меры пожарной безопасности, газовые котлы просты в использовании и довольно надежны.

Материал теплообменника

Сталь — наиболее распространенный материал для изготовления теплообменника у недорогих котлов.

Это недорогой легкообрабатываемый материал. Впрочем, у него есть и серьёзные недостатки:

• Эластичность приводит к тому, что от длительного воздействия высоких температур поверхность мягкой стали покрывается трещинами.
• Сталь подвержена коррозии.

А вот к долговечности и надежности чугунных теплообменников вопросов нет: чугун почти не подвержен коррозийному разрушению. Зато при эксплуатации чугунных теплообменников нельзя допускать неравномерного нагрева и попадания в котел из возвратной линии сильно охлажденной воды.

Что касается электрокотлов, то здесь нагрев воды происходит от «электрода», которые в недорогих приборах бывают графитовыми или стальными (нержавейки), а в дорогих (элитных) моделях — титановыми.

Особенности устройств на дровах, их КПД

Эффективность работы «дровяных» котлов зависит:

1. От использования только низкозольных дров твёрдых пород (в идеале дуб или бук).
2. От положения заслонки термостата: прикрытая заслонка ведёт к существенному снижению КПД котла.

Внимание! Падение температуры теплообменника до 55 °C приводит к накоплению мокрой золы. Накопленная зола забивает теплообменник, в помещение начинают проникать угарные газы

Помимо этого, возникающие от воздействия конденсата коррозийные процессы существенно сокращают срок службы котла.

1. От наличия малого подмешивающего контура обратной воды, который защищает поверхность теплообменника от низкотемпературной коррозии и способствует более легкому отделению конденсата и смолы.

Фото 3. Дровяной котёл для парового отопления. Довольно часто используется в подобной отопительной системе.
