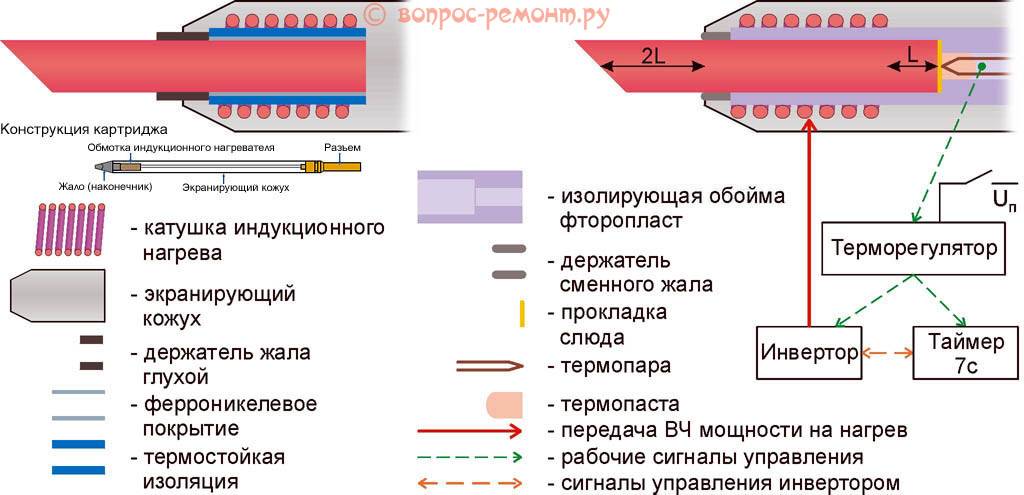

Принцип работы электрической схемы паяльника

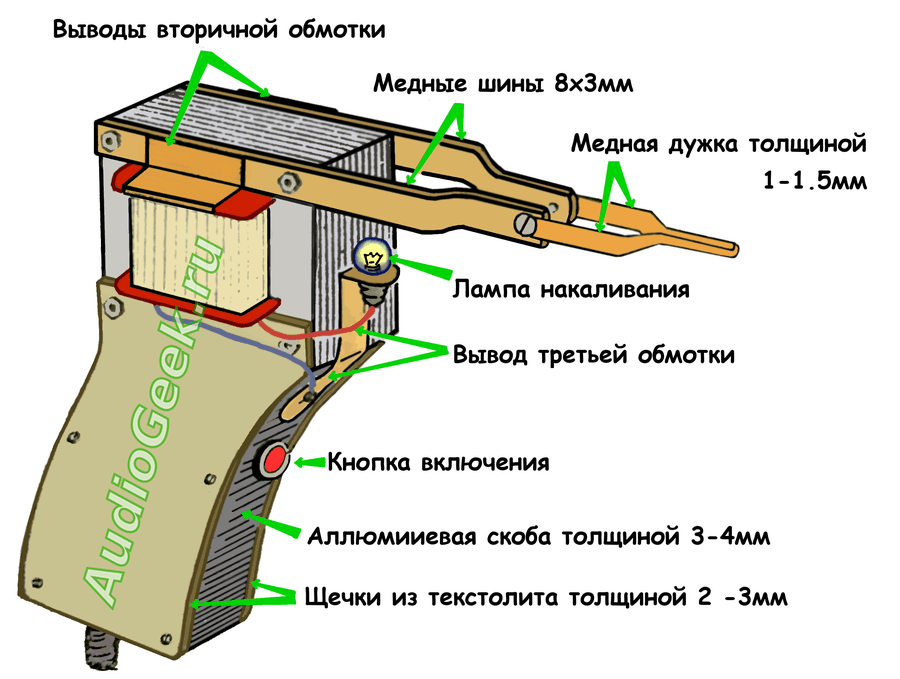

Трансформатор
В основу конструкции положен обыкновенный трансформатор, состоящий из:
- первичной обмотки на 220 вольт;
- закороченной вторичной силовой обмотки из двух витков;
- магнитопровода.
Для удобства пайки можно создать дополнительную вторичную обмотку на 4,5 вольта, питающую лампочку накаливания от карманного фонарика или мощный светодиод. Когда пространство магнитопровода ограничено, то допускается для цепи подсветки делать низковольтное ответвление от первичной обмотки по принципу автотрансформатора. Создастся экономия пространства и провода.
Силовая вторичная обмотка выполнена из толстой медной шины, постоянно работает в режиме короткого замыкания на более тонкий наконечник из меди. За счет большого теплового воздействия тока КЗ происходит быстрый разогрев жала паяльника до рабочей температуры.
Отвод тепла в окружающую среду и на расплавление припоя в кратковременном режиме пайки обеспечивают тепловой баланс, исключающий перегрев обмоток трансформатора и наконечника до критической температуры.
Схема питания трансформатора
220 вольт подается через обычную электрическую вилку со шнуром. Внутри рукоятки паяльника размещают микровыключатель, задействованный через нормально отключенный контакт с кнопкой управления.
При нажатии на кнопку питания напряжение подается на трансформатор, а при отпускании – снимается. В целях обеспечения электроинструментом рекомендуется устанавливать не одиночный, а сдвоенный микрик в разрыв каждого провода питания.
В такой конструкции опасный всегда будет отсутствовать на трансформаторе при разомкнутых контактах выключателя.
Выбор паяльника
Приобретая низковольтный паяльник, нужно представлять себе цели, для которых он будет использоваться. Инструмент с мощностью до 40 Вт можно применять только для пайки электронной аппаратуры и тонких проводов. Силовая проводка автомобиля имеет большое сечение проводов и представляет собой эффективный теплоотвод. Маломощным паяльником на 12 вольт надежную пайку таких проводников выполнить практически невозможно, особенно в холодную погоду.
Температура жала паяльника должна составлять не менее 300-400°C. При меньшей температуре припой будет плавиться тяжело. Хорошо, если паяльник будет оборудован регулятором мощности, но такие модели стоят гораздо дороже.
Все элементы паяльника должны выглядеть прочно и надежно. Жало и ручка инструмента должны сидеть на своих местах плотно и не болтаться. Соединительные провода у хорошего и качественного инструмента имеют большую толщину и одновременно хорошую гибкость. Неудобно пользоваться инструментом, паяя миниатюрные радиоэлементы и прикладывая усилия по изгибу питающих проводов.

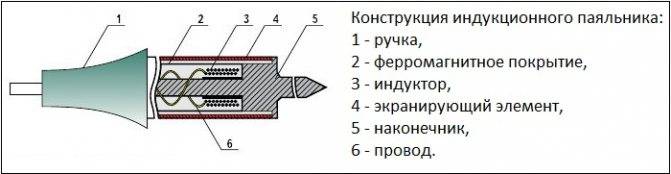

Устройство инструмента
Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.

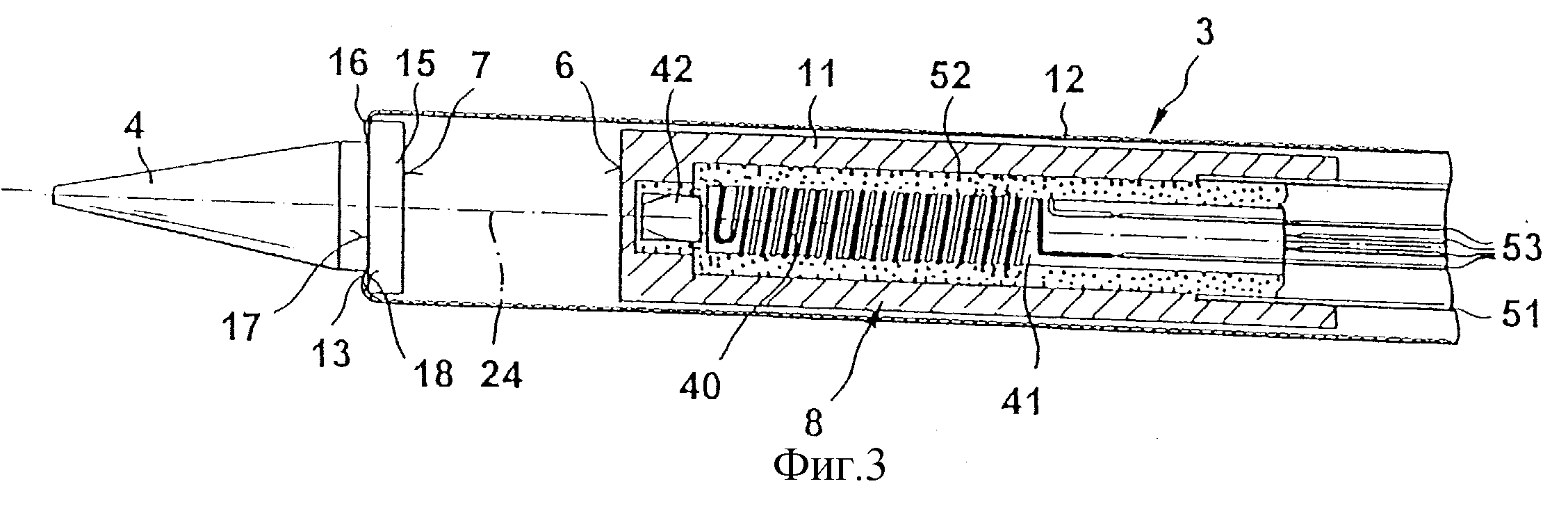

Паяльники небольшой мощности
Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:
- стальная трубка (4);
- предохранительный кожух (5) с уплотнительным кольцом (6);
- контактная клемма (7);
- витой провод питания (9);
- ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.
На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.
На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.
Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.
Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.
К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.
Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.
Газовый паяльник
В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.
Инфракрасный паяльник
Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.
Паяльная станция
В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).
К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.
Оборудование для соединения пластиковых труб
Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.
Порядок самостоятельной сборки паяльника
Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство.
Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов.
В настоящее время существует большое количество самодельных конструкций подобных устройств. Наиболее популярными можно считать следующие:
- изменение существующей конструкции или добавление необходимых деталей (например, изменение диаметра жала);
- добавление регулятора мощности нагрева паяльника;
- самодельный микропаяльник;
- аппарат из резистора.
Бывают случаи, когда даже маломощные паяльники (например, 25 Вт или 40 Вт) не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала. Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью.

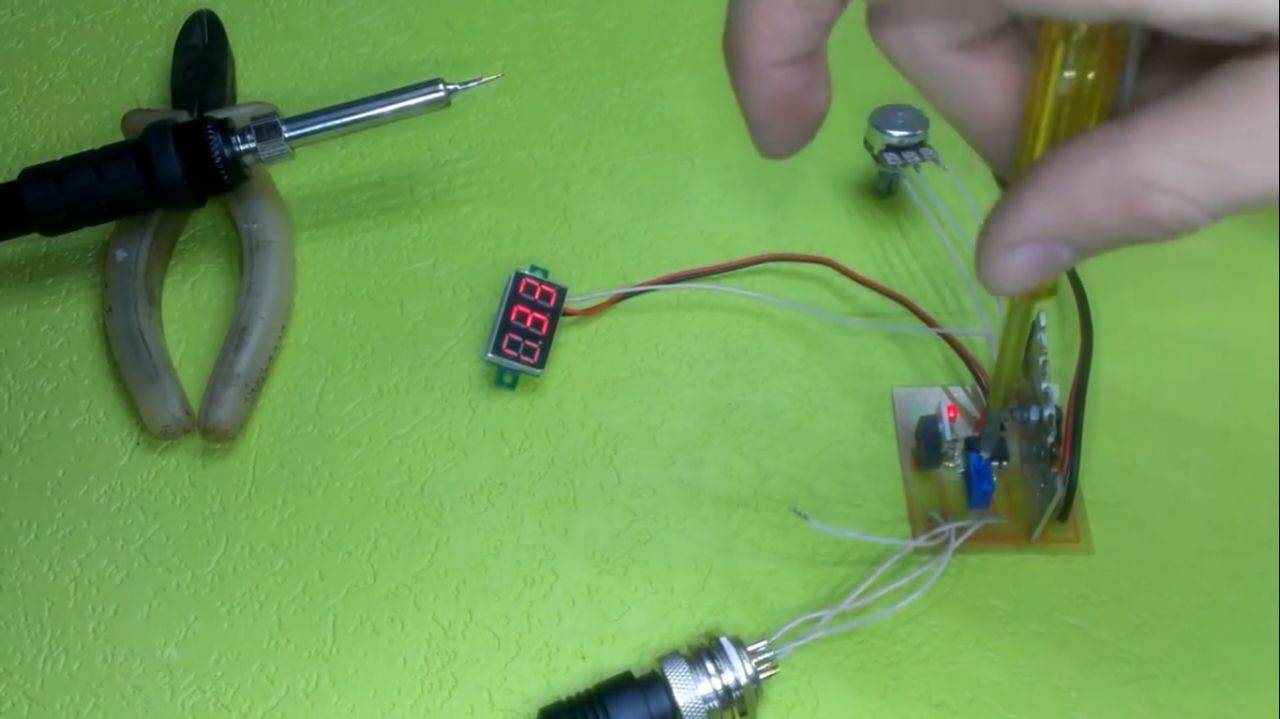

Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств.
Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем. Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто.

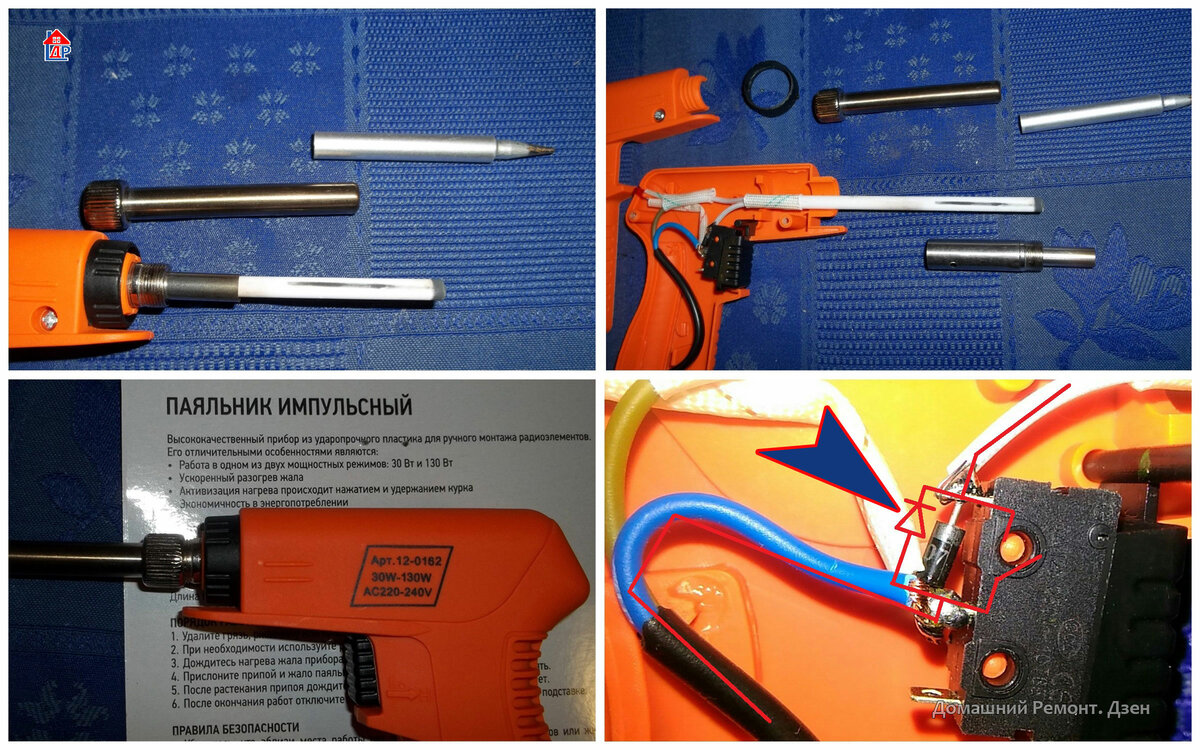

Устройство импульсного паяльника
Импульсный паяльник представляет собой прибор, предназначенный для проведения монтажных работ при сборке схем электронных устройств. Нагревательный элемент такого прибора представляет собой жало, изготовленное из медной проволоки. Нагрев рабочего элемента осуществляется за счет пропускания через него электротока низкого напряжения. Инструмент импульсного типа действия использует небольшое количество электрической энергии. Высокая экономичность такого паяльника обусловлена тем, что электроток пропускается через рабочий наконечник только в процессе проведения пайки. Прибор состоит из преобразователя сетевого электрического напряжения в напряжение с высокой частотой. Преобразователь на выходе выдает электроток с частотой 18-40 кГц. Помимо этого, в состав устройства входит высокочастотный понижающий трансформатор и микропроцессорная схема управления. Вторичная обмотка в понижающем трансформаторе на своих концах имеет токосъемники, предназначенные для закрепления на них жала.
Схема трансформатора импульсного паяльника.
Жало к токосъемникам крепится при помощи болтов. Современные импульсные устройства для осуществления пайки имеют в своей конструкции индикаторы уровня мощности и эффективную подсветку области проведения работ. Корпус современного инструмента изготавливается из термостойкой пластмассы.
Преимуществами таких приборов являются низкое энергопотребление, небольшая масса инструмента и компактность, которая обеспечивается применением в конструкции современных высокочастотных преобразователей. Некоторые устройства имеют помимо индикатора и регулятор мощности, что позволяет проводить работы как с небольшими изделиями, так и с деталями электронных схем значительного размера
Импульсный паяльник следует осторожно использовать при проведении пайки электронных элементов, которые очень чувствительны к высокочастотному напряжению, возникающему на жале прибора

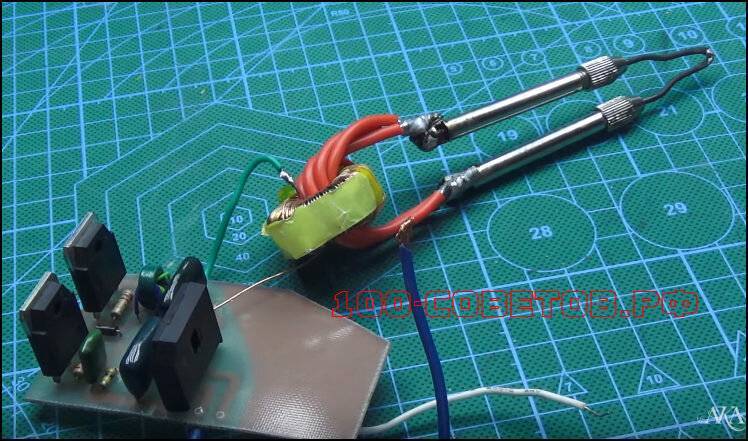

Простой импульсный паяльник на базе электронного трансформатора
Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт.
По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт.

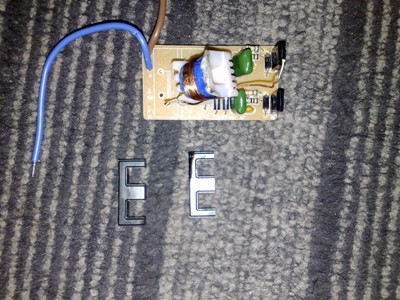

В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

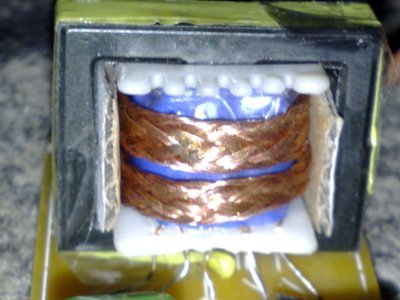

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.
Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.
После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.

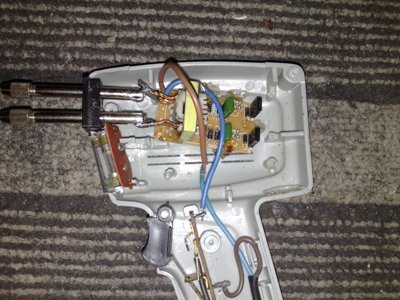

Ранее у меня имелся немецкий паяльник в виде пистолета.
Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор.
Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).
В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.
Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.
Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.
В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.
Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
Скачать список элементов (PDF)
Паяльник из проволочного резистора
Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. применяться резисторы типа МЛТ. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт. Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт. Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора.
Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго. Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора.
Интерес представляет самодельная конструкция так называемого импульсного паяльника. К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева (она составляет 5 секунд). Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.
Особое внимание следует уделить области применения. Какие радиодетали планируется паять
Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.
Самодельный паяльник из резистора
Для производства в домашних условиях разных инструментов, любители часто применяют всевозможные подручные средства. Паяльник на основе резистора удобен в применении, надежен и прост.
Как и в предыдущем случае, вам будет нужна медная и стальная проволока, а еще двухсторонний текстолит. Кроме перечисленных ранее элементов, потребуется шариковая ручка для корпуса и специальный резистор с сопротивлением от 5 до 10 ОМ.
Алгоритм действий следующий:
Затем приступайте к сборке конструкции. Наденьте токовод из пружинки на переднюю чашечку и припаяйте тоководы к текстолитовой плате. Установите жало, одев его предварительно в керамику или слюду, чтобы не было доступа тока. Затем припаяйте провода к плате. Для элемента питания рекомендуется использовать регулируемый прибор.
Что касается особенностей использования самодельных мини-паяльников, то в применении они никак не отличаются от заводских моделей. Единственное – вы сможете сэкономить свои деньги
. Благодаря таким приборам вы сможете самостоятельно делать даже миниатюрные бытовые паяльные работы.
Рабочее напряжение паяльников может иметь различный диапазон значений – от 220В и ниже. Тенденция к ужесточению требований техники безопасности привела к тому, что только мощные паяльники используют для работы полное напряжение бытовой сети. Дело еще не только в технике безопасности. Нарушение работы высоковольтного инструмента (пробой изоляции, короткое замыкание) способно вывести из строя радиоаппаратуру, для пайки которой используется паяльник.
Наибольшее распространение для ремонта различных устройств получили паяльники с напряжением 24, 36 и 42В. Такие напряжения безопасны как для людей, так и для аппаратуры.
Идея №1 – Используем резистор
Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:
Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.
Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:
В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
-
- Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
Все элементы стержня нужно собрать в одно целое, как показано на фото.
Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
Готовый самодельный паяльник скручивается и проверяется.
Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора
На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!
На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!
Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия
Впоследствии это прекратится
Впоследствии это прекратится.
Видео
Паяльник, рассчитанный на 12 Вольт от вашего родного автоконя можно сделать за час-два, который может очень сгодится в хозяйстве домашнего мастера. Основой нагревательного элемента ему послужит… вы не поверите — резистор ПЭВ-10 или ПЭВ-7,5! Данная конструкция является всего лишь примером, и полет фантазии очумелых ручек здесь неограничен. Главное здесь, иметь два медных стержня разных диаметров и сам резистор ПЭВ.
Обнаружил описание такой оригинальной конструкции в сети. Вот же, блин, век живи, век учись! Сколько лет увлекался электроникой, различными поделками, а про такое не слышал и сам бы не допер.
В самом деле, ведь окажись вы не в гараже, а понадобится что-то припаять в каком-нибудь девайсе вашей машины, ведь 220 вольт у вас не будет под рукой. Так что такой самодельный паяльник, сделанный своими руками за час, очень даже может выручить вас в такой ситуации. А ежели у вас завалялся мощный старый трансформатор с 12-ю вольтовым выходом, так ведь сей чудо-паяльник сгодится еще и дома!
Резисторы ПЭВ
Вот такие резисторы бывают большой мощности. Помню, на заводе когда работал радиомонтажником, паяльники у нас были на 36 вольт и регулировались они тогда примитивным способом: через последовательное включение в их цепь питания таких вот огромных резисторов, подобных этим, но только с цилиндрическим регулированием. Для этого использовались резисторы типа ППГ-25Г. При уменьшении температуры часть энергии рассеивалась на этом резисторе, а учитывая, что паяльники у нас были на 40 Ватт, грелись эти резисторы ой-ой-ой.
Вот же русская смекалка! В самом деле: резисторы из керамики, рассчитаны на громадные нагревы (знаю, говорю вам как практик), сделаны прочно, надежно — вполне можно применить его как нагревательный элемент паяльника. Цифра в названии означает мощность резистора, если не догадались.
Конструкция самодельного паяльника
Что ж, теперь остается только закрепить внутри резистора ПЭВ-10 (ПЭВ-7,5) жало для паяльника, а к его выводам приделать ручку. А, как я упомянул, выводы, как всё прочее в данных резисторах сделаны на века — фиг оторвешь!
Вот таким примерно макаром делается жало вкупе с телом, передающим нагрев, из двух медных стержней, вставляемые внутрь резистора.
В большом стержне просверливается углубления с двух сторон: для самого жала и для крепежного болта. Затем нарезается в них резьба. Резьба нарезается и на жале будущего паяльника.
На большом стержне нужно сделать канавку для стопорного стального колечка, затем его надеть.
После чего конструкция жала и нагревательного элемента паяльника собираются вместе.
Хе-хе, дешево и сердито! Похоже? Hände hoch!
От себя добавлю, что после сборки резистор можно обмотать асбестовым шнуром для уменьшения потерь тепла.
Рукоятку автор сделал из двух одинаковых половин текстолитовой пластины. Подойдет материал толщиной 3-5 мм. В пластинах проделываются бороздки под питающий провод.
Немного слабое место паяльника — контакты резистора. Они сделаны не из стали, а из меди, к сожалению. Поэтому обладают известной гибкостью, об этом говорит и автор конструкции. Так что при пайке сильно чур не давить! Но при желании и умении, можно усилить крепление, надев две круглые зажимные скобки поверх резистора в области контактов, зажимая скобками сам резистор таким образом. И уже их концы привинчивать к пластинам. Скобки можно уплотнить фторопластовой лентой.
Ну и готовая конструкция!
Сопротивление резистора ПЭВ для паяльника
Для паяльника на 40 Вт, работающего от автомобильного аккумулятора, сопротивление резистора должно быть около 5,1 Ом (на нём будет выделяться мощность около 30 Вт). Это с учётом сопротивления проводов (примерно 1 Ом). При таком сопротивлении паяльник нормально разогрет, если напряжение аккумулятора выше 12 В. и не перегревается при максимальном (14,4 В).
Если паяльник предполагается подключать через автоматический терморегулятор (с термоэлементом, установленным на жале), то сопротивление резистора можно уменьшить до 3,6…4,7 Ом. Тогда и нагреваться он будет быстрее — не 2…3 минуты, а всего секунд 40. А к перегрузкам по току отечественные ПЭВ’ы практически нечувствительны. Для других питающих напряжений сопротивление резистора должно быть другим, как видно из таблицы.
Паяльник – для многих пустой звук, но для большинства мужчин – это незаменимый в быту инструмент
И даже неважно, занимаетесь ли вы починкой электроники, или просто пытливый ум рукам покоя не дает. В данной статье речь пойдет о создании паяльника своими руками из подручных материалов. Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья
Но сразу оговоримся, что проще все же купить, это будет надежнее и безопаснее для вашего здоровья.
Изготовление импульсного микросхемного паяльника
В состав конструкции микросхемного инструмента входят следующие конструктивные элементы:
- резистор, выполняющий роль блока питания;
- средства электронной защиты от выхода из строя;
- корпус устройства;
- светодиоды.
Отличием микросхемного паяльника от обычного инструмента импульсного принципа действия является наличие в его конструкции схемы, препятствующей возникновению перегрева. В таких приборах применяются специальные приспособления для осуществления защиты микросхем от возникновения перегревов и поломок. В их устройстве применяется в роли блока питания резистор. Этот компонент устройства должен иметь регулируемое напряжение выхода, которое изменяется в интервале от 0 до 15 вольт. Элементом, обеспечивающим нагрев жала в конструкции такого паяльника, является резистор МЛТ с номиналом сопротивления 8 Ом и мощностью 0,5 Вт.
Для изготовления подобного резистора требуется удалить одну ножку элемента и в месте, где происходит ее крепление, сделать отверстие. Для этой цели можно использовать дрель с применением сверла диаметром 11 мм. Для того чтобы обеспечить безопасность, нужно куском слюды создать защиту торца от возникновения соприкосновений с внутренней полостью чаши переделываемого резистора, когда вставляется жало инструмента. Для визуализации работы прибора можно в цепь подачи напряжения вмонтировать светодиодный индикатор, загорающийся в момент нажатия на кнопку включения.
Идея №2 – Вторая жизнь шариковой ручке
Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится , но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.
Итак, для начала Вы должны подготовить следующие материалы:
- Шариковая ручка простейшей конструкции.
- Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
- Двухсторонний текстолит.
- Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
- Стальная или медная проволока диаметром не более 0,8 мм.
- Провода для подключения к сети.
Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:
Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея
Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей
Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.
Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.
Как сделать более сложную модель мини паяльника в домашних условиях?
Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт
В заключение
Так какой же паяльник делать? Мощный из проволочного резистора однозначно стоит: расходов на него всего ничего, есть не просит, а выручить может основательно.
Стоит также сделать, чтобы был на хозяйстве, простой паяльник для smd из резистора МЛТ. Кремниевая электроника выдохлась, она в тупике. Квантовая уже на подходе, и вдали явственно замаячила графеновая. Напрямую с нами та и другая не сопрягаются, как компьютер через экран, мышку и клавиатуру или смартик/планшетка через экран и сенсоры. Поэтому кремниевое обрамление в устройствах будущего останется, но исключительно smd, а теперешняя россыпь покажется чем-то вроде радиоламп. И не думайте, что это фантастика: всего 30-40 лет тому назад ни один фантаст до смартфона не додумался. Хотя первые образцы мобильников тогда уже были. А утюг или пылесос «с мозгами» тогдашним мечтателям и в дурном сне в голову не пришли бы.
(1 оценок, среднее: 5,00 из 5)
Словосочетание «Паяльник из резистора» вполне адекватно соотносится со словосочетанием «Деньги из воздуха». Смысл един – получить что-то из ничего. Это не безумная попытка «опрокинуть» огромный ассортимент , который есть на прилавках магазинов торгующих электротехнической продукцией. Впрочем, есть пока, при этом не везде, а где есть сейчас может не быть потом. Жизнь штука изменчивая, тем более даже самый дорогой может сгореть в такой неподходящий момент – так сказать, на самом интересном месте. А резисторы ПЭВ (проволочные – эмалированные – влагостойкие) были, есть и будут. Так, что зарекаться не стоит.
Вот они «двое из ларца». Сопротивление левого, в прошлом резистора, а ныне нагревательного элемента 1019 Om, при напряжении 220V он потребляет 210mA и его реальная мощность составляет 46,2W. Сопротивление нагревательного элемента второго паяльника 1553 Om, при 220V токопотребление 140mA и это будет 30,8W. Использовать их весьма удобно и комфортно в тандеме с регулятором мощности. Нагреватели из резисторов ПЭВ выдерживают температуру нагрева несравненно большую, чем температура плавления олова. Подозреваю, что изобретён метод превращения этих резисторов в нагревательные элементы одновременно с началом их производства. Широкого применения, среди радиолюбителей, эта технология изготовления паяльников не получила и виной тому сложность в том чтобы подобрать а тем более сделать подходящие держатели (ручки) для таких паяльников. Трудность и в выборе материала и в самой конструкции.
Но если удаётся найти что-то подходящее для корпуса – держателя будущего паяльника, то процесс изготовления сводится к элементарной фиксации подводящих напряжение проводов методом их скрутки с контактами резистора.
Здесь корпус – держатель это бывшая соединительная вилка – «мама» от трёхпрограммного радио «Электроника».
А здесь держатель был им всегда, но только в устройстве сварки полиэтиленовой плёнки. Где также в качестве нагревателя использующего мощный резистор ПЭВ, причём изделие это промышленного изготовления.
Определение необходимого по номиналу резистора вовсе не обязательно вести с самого начала методом подбора, ориентировочно можно и посчитать. «Оттолкнуться» вполне допустимо и от замеров приведённых выше. Так при мощности паяльника 30,8W – сопротивлении резистора 1553 Om. А нужно, к примеру, ровно 30W. Считаем методом вычисления пропорции, только не прямой, а обратной. Ведь в данном случае уменьшение (мощности) достигается путём увеличения (сопротивления).
Для простоты возможных дальнейших расчётов предлагаю округлить величину в 1594,4 Om до 1600 Om – расчеты-то всё равно будут не совсем точные, +/- пару ватт по мощности.
- Р, Вт D L H d
- ПЭВ 3 14 26 28 5,5
- ПЭВ 7,5 14 35 28 5,5
- ПЭВ 10 14 41 28 5,5
- ПЭВ 15 17 45 31 8
- ПЭВ 20 17 50 31 8
Паяльник из резистора ПЭВ не нужно заземлять, его не пробьёт на массу, главное хорошо изолировать его контакты в месте соединения с проводами питания. Больше того – не обязательно для нагрева использовать 220V. Например: если возьмите для паяльника резистор ПЭВ 7,5 сопротивлением 75 Ом и подадите на него 12 вольт постоянного напряжения, то получите миниатюрный паяльник, удобный для
