Свайный фундамент

Цены на фундамент из забивных ЖБ свай

Средняя стоимость забивной сваи 30*30, наиболее часто используемого в малоэтажном строительстве типоразмера, составляет 3 тыс. рублей. Забивка такой сваи обойдется вам в 300 рублей за 1 п.м. Цена одного погонного метра железобетонного ростверка – около 4 тыс. рублей. Для примера произведем расчет итоговой стоимости дома из кирпича площадью 100 квадратных метров (10*10 м).

• Периметр дома – 40 метров;
• Длина внутренних стен – 30 метров;
• Общая длина фундамента – 70 метров;
• Требуемое количество свай – 50 штук (длина 7 метров).

Мы получаем следующую сумму:

• Стоимость свай: 50*3 = 150 т.р.
• Стоимость погружения свай: 50*7*0,3 = 105 т.р.
• Стоимость обвязки свай ростверком: 70*4  = 280 т.р

Добавив к рассчитанной сумме стоимость перебазирования техники, которая составляет 20 т.р., в итоге мы имеем цену на свайный фундамент под кирпичный дом в районе 555 тысяч рублей, что, учитывая надежность и долговечность такого основания, более чем приемлемо.

Рис: Железобетонные сваи сечения 30*30 см.

Где применим фундамент на сваях

Свайное основание обычно используют для возведения жилых домов в один или два этажа. Для более массивных сооружений можно применять свайно-ростверковое основание, так как оно обладает более высокой прочностью.

Особенностью свайного основания является то, что его можно устанавливать на слабых и подвижных почвах. Это позволяет использовать такой фундамент на участках, расположенных в низине, в болотистой местности и вблизи водоемов. Также дом на свайном фундаменте можно установить на возвышенности с сильным уклоном, на проблемных участках с высоким уровнем грунтовых вод.

Сваи часто используют для пристроек к другим зданиям. Пристройка на винтовых сваях не смещает грунт вокруг основного здания, и равновесие старого фундамента, таким образом, не нарушается.

Свайное основание на сегодняшний день считается одним из наиболее востребованных и популярных типов фундаментов. У него действительно много плюсов, и он вполне подходит для возведения частных загородных коттеджей. А в условиях сложного рельефа или слабого грунта такое основание обычно незаменимо. И все же, выбирая тип фундамента для своего будущего дома, лучше заранее проконсультироваться со специалистами, которые смогут грамотно оценить особенности местности и произвести расчеты. Привлечение опытных специалистов позволит избежать многих ошибок, которые сложно или невозможно будет исправить впоследствии.

Используемые инструменты и материалы

Набор используемых инструментов, техники и материалов будет зависеть от того, вручную будут устанавливаться сваи или с помощью специальной техники. Для возведения свайного фундамента своими руками понадобятся ручной бур, бетономешалка, трубы из асбестоцемента или металла, бетонный раствор, арматура и доски для опалубки ростверка. Для гаража, бани или небольшого дачного строения на сваях такое основание вполне реально установить самому. А для монтажа фундамента под полноценный дом лучше пригласить специалистов. Тем более что некоторые виды свай требуют участия специальной техники.

Возведение фундамента

Виды фундаментных свай для дома

К выбору свай для фундамента своего дома следует подходить очень ответственно, поскольку от этого будет зависеть прочность и надежность основания. Забивной фундамент представляет собой основание на деревянных, стальных или железобетонных сваях, которые вбиваются глубоко в грунт. Железобетонные сваи изготавливаются из бетона с предварительным армированием. За счет возможности выбора разной длины забивных свай, такое основание можно возводить на любых почвах. Для монтажа используется специальная строительная техника. Благодаря качественному армированию железобетонные сваи выдерживают наиболее серьезные нагрузки.

Установка буронабивных свай предполагает предварительное бурение скважин. В них устанавливают сваи и заливают бетон. Это довольно трудоемкий процесс, требующий проведения сложных расчетов. Также нужно заранее учитывать, что понадобится устройство широкой отмостки. Подобное основание отлично справляется с условиями морозного пучения грунтов, поэтому пользуется особенным спросом в северных регионах.

Для загородных частных домов проще всего построить свайно-винтовой фундамент. Процесс его установки не потребует от владельца много усилий и финансовых вложений. Основой винтового фундамента являются трубы из стали, имеющие резьбу по типу винтовой. Они вкручиваются в грунт при помощи специальной техники. Для укрепления опор стальные элементы заливаются бетоном. Такое основание подходит для любой почвы и любого уровня грунтовых вод, быстро устанавливается и отличается прочностью и надежностью. Переходить к дальнейшему строительству здания можно практически сразу после вкручивания свай.

Любые из перечисленных видов свай могут использоваться для возведения свайно-ростверкового фундамента. Такой тип основания отличается высочайшим уровнем прочности, долговечностью и устойчивостью к внешним факторам. Большинство проектов компании Holz House возводятся именно на свайно-ростверковом основании. Ростверки, применяемые для связывания свай воедино, различаются между собой по высоте. Высокий ростверк чаще используют для деревянных построек, чтобы нижняя часть дома лучше проветривалась. Средний по высоте ростверк упрощает технологию утепления здания. Низкий делается ниже уровня земли и предполагает внушительный объем земельных работ при возведении.

Распространённость свайных фундаментов в Москве

Свайные основания – базовый вариант фундамента в многоэтажном строительстве. Большинство промышленных и жилищных сооружений высотой более 9-ти этажей в Москве возведены на фундаментах из забивных железобетонных свай. В данной сфере строительства наиболее востребованным типоразмером свай являются конструкции сплошного квадратного сечения 35*35 см. длиной 12 метров. Широкое распространения свайных фундаментов обуславливается их повышенной несущей способностью, в сравнении с ленточными и плытными основаниями, а также сравнительной простотой и невысокой трудоемкостью обустройства

Свайные фундаменты позволяют строить на любых грунтах, что тоже немаловажно в условиях быстро расширяющегося города

Рис: Обустройство свайного фундамента для многоэтажного здания

Стоит отметить и планомерно возрастающий интерес к свайным фундаментам в индивидуальном строительстве. На сегодняшний день они составляют серьезную конкуренцию классическим ленточным основаниям при возведении кирпичных и пенобетонных домов.

Важно: при строительстве быстровозводимых зданий из каркасных панелей альтернатив фундаменту на винтовых сваях нет, ввиду минимальных сроков обустройства такого основания

Рис: Строительство каркасного дома на винтовых сваях

Фундамент под легкий каркасный дом на винтовых сваях при механизированном выполнении работ может быть создан за 2 дня, один из которых уходит на завинчивание свайного поля, второй – на обвязку свай деревянным либо металлическим ростверком. Обустройство ленточного фундамента, для сравнения, происходит в течении месяца, поскольку после заливки ленты дальнейшее строительство можно начинать только после набора бетоном проектной прочности, на что уходит не менее 28 дней.

Устройство свайного фундамента из забивных ЖБ свай

Обустройство свайного поля из забивных свай под кирпичный малоэтажный дом, с привлечением высокопродуктивной строительной техники, со всеми подготовительными работами может быть выполнено в течении 2-3 дней, аналогичное время необходимо для обвязки фундамента. Учитывая срок отвердевания бетонного ростверка, готовый к дальнейшему строительству свайный фундамента будет завершен в течении месяца, при этом долговечность такого основания превышает 100 лет.

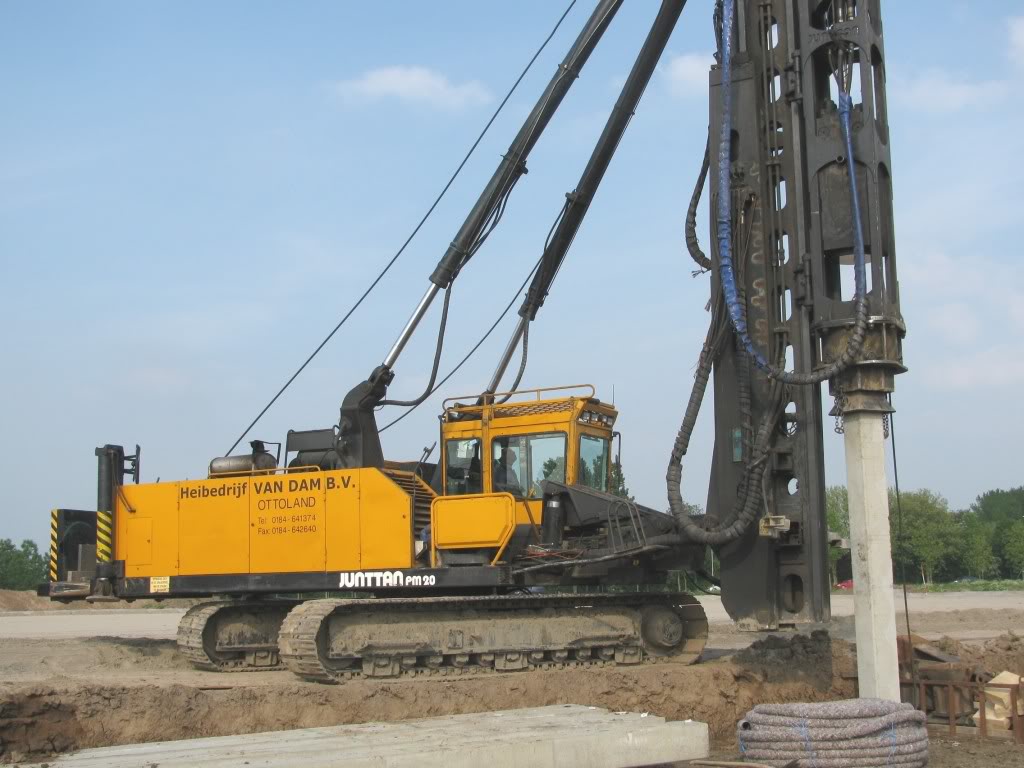

Рис: Процесс забивки железобетонных свай

Последовательность создания фундамента из забивных ЖБ свай выглядит следующим образом:

• Этап подготовительных работ: на объект перебазируется сваебойная техника, площадка очищается от камней и растительности, доставляются и складируются сваи, при необходимости производится разработка котлована;
• Этап разбивки свайного поля: выполняется разметка базисных линий (контуров поля), нулевого уровня (требуемой высоты свай над грунтов) и точек погружения каждой сваи;
• Этап забивки свай: копровая машина подтягивает сваю с места складирования, поднимает ее в воздух и устанавливает на точку забивки, после чего с помощью сваебойного молота либо вибропогружателя забивает сваю до наступления проектного отказа;
• Этап обвязки свай: головы свай обрезаются сваерезкой, по контурам свайного поля обустраивается опалубка, в нее погружается армокаркас, который приваривается к выступающей из стволов свай арматурой, после чего опалубка заливается бетонной смесью.

Рис: Железобетонный ростверк свайного фундамента

Важно: перед началом дальнейших строительных работ выжидается период набора бетоном проектной прочности, который в летнее время года составляет 28 дней.

Андрей Леонидович, инженер-конструктор в строительном холдинге

По долгу службы сталкиваюсь с нареканиями и не самыми позитивными отзывами о винтовых сваях. Мой опыт разбора таких случаев показывает, что причина всегда в одном или нескольких из следующих вариантов:

• геологические изыскания делали методом «на глазок»;
• расчет нагрузок на фундамент не делался от слова «совсем»;
• винтовые сваи выбирались по принципу «куплю самые дешевые».

В принципе, даже одного из этих вариантов может оказаться достаточно, чтобы на всю жизнь невзлюбить технологию винтовых свай. Нагрузка, которую несет одна свая, может отличаться в различных (причем, весьма похожих внешне) типах грунта на сотни процентов. Поэтому без нормальной инженерной геологии использование этой технологии подобно лотерее. То же самое можно говорить и относительно проектных расчетов, и о выборе поставщиков материалов. Моя искренняя рекомендация — делайте все правильно, это же ваш дом!

Дмитрий, технический директор строительной компании

Мы использовали винтовые сваи уже более чем на 20 объектах. У нас нет оснований сомневаться в их надежности, долговечности и способности выдерживать расчетные нагрузки. Основную проблему с этим типом основания я вижу лишь в том, что некоторые застройщики недостаточно серьезно отнеслись к выбору материалов и соблюдению технологии и, закономерно увидев негативные результаты, поспешили занести винтовые сваи в список ненадежных оснований. Но точно так же можно поступить с любой другой строительной технологией. В действительности фундамент на основе винтовых свай — одно из самых эффективных решений с точки зрения соотношения материальных затрат и конечного результата. Все этого, конечно, при условии соблюдения технологии и лишь в допустимых рамках сферы использования.

Минусы использования свай для дома

Есть у свайного фундамента и недостатки, о которых тоже стоит знать заранее, чтобы не столкнуться впоследствии с неожиданными сюрпризами. Свайное основание ограничено в несущей способности: обычно сваи используют для одноэтажных и двухэтажных домов, не обладающих большим весом.

Строительство такого фундамента требует максимально точных расчетов на подготовительном этапе. Чтобы не ошибиться в параметрах, лучше обращаться за помощью к специалистам. Кроме того, несмотря на скорость и простоту монтажа, для установки свай обычно требуется специальная строительная техника. Особенно это касается тяжелых железобетонных свай.

Если используются металлические сваи, им необходимо обеспечить защитный слой, иначе со временем материал подвергнется коррозии.

Свайное основание подходит для любых типов грунта, но его почти невозможно установить в условиях скального рельефа. Там придется выбирать другой тип фундамента. Внутри свайного фундамента иногда делают цокольный этаж или подвал, но такое планировочное решение сопряжено со многими сложностями, которые учитывают на этапе проектирования дома.

Андрей, частный застройщик, Липецк

Я выделил для себя несколько преимуществ, которые повлияли на мое решение применить винтовые сваи в создании фундамента. Первое, это доступная цена; второе – установка проводятся очень быстро и не требует глобальных земляных робот. Бытует мнение, что применять подобный фундамент для строительства капитального дома из кирпича не стоит, так как фундамент со временем даст усадку под массой строения. Хочу уверить что такой вариант будет зависеть совершенно не от того какой вы сделали фундамент, а от того насколько качественно проведены работы по его созданию. Все сваи имеют общую связку между собой, поэтому могут выдерживать всю нагрузку.

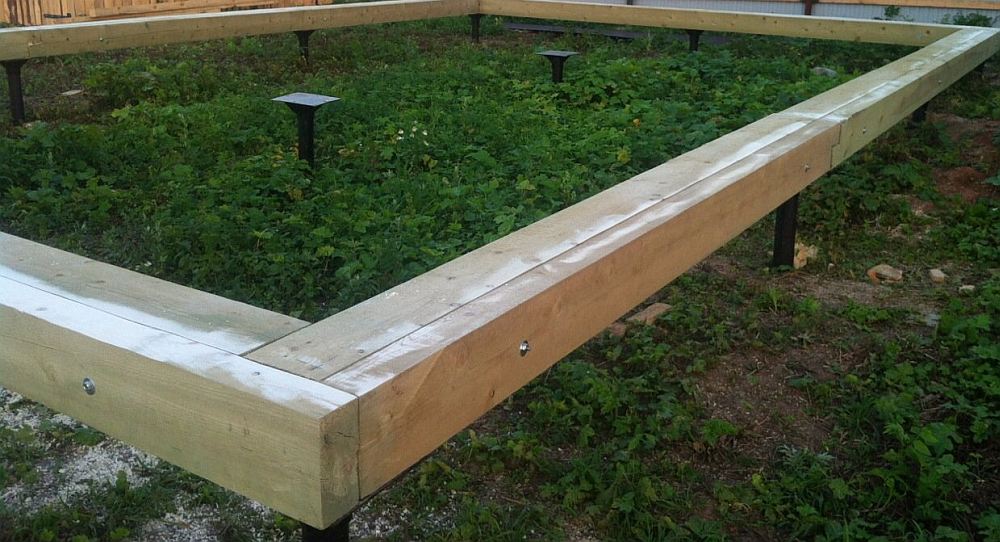

Обвязка как технология строительства свайного фундамента

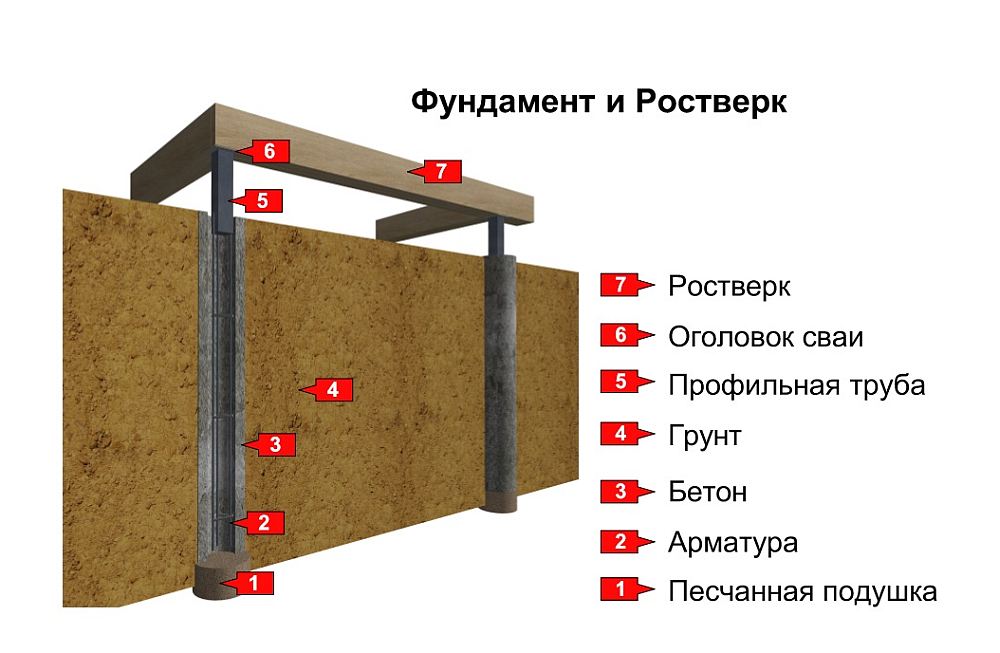

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

• При помощи хомутов.
• При помощи усаживания на резьбу.
• Сварная обвязка.

Описание типов обвязки

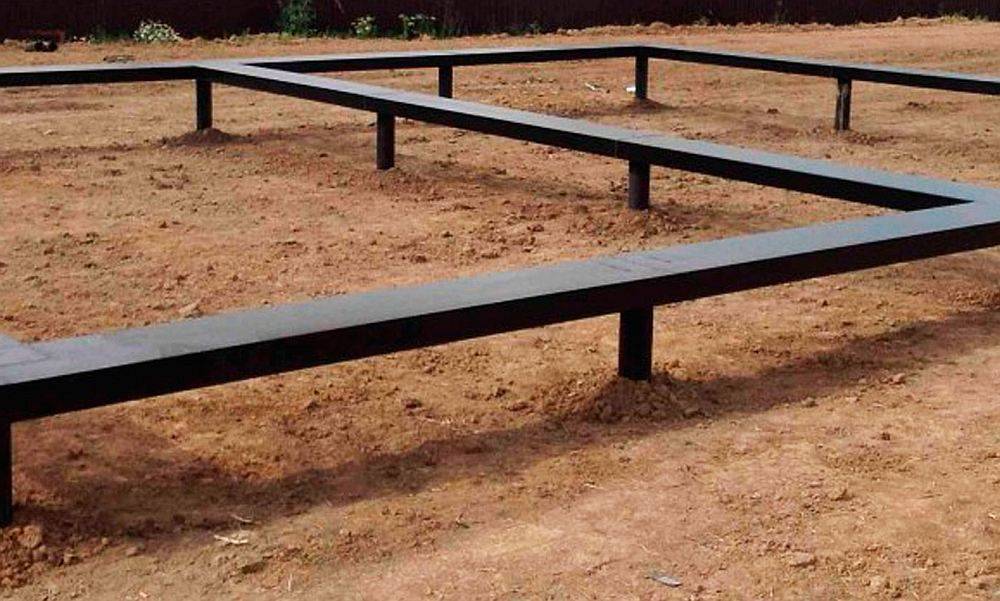

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
3. После установки бруса его подбивают молотком.
4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

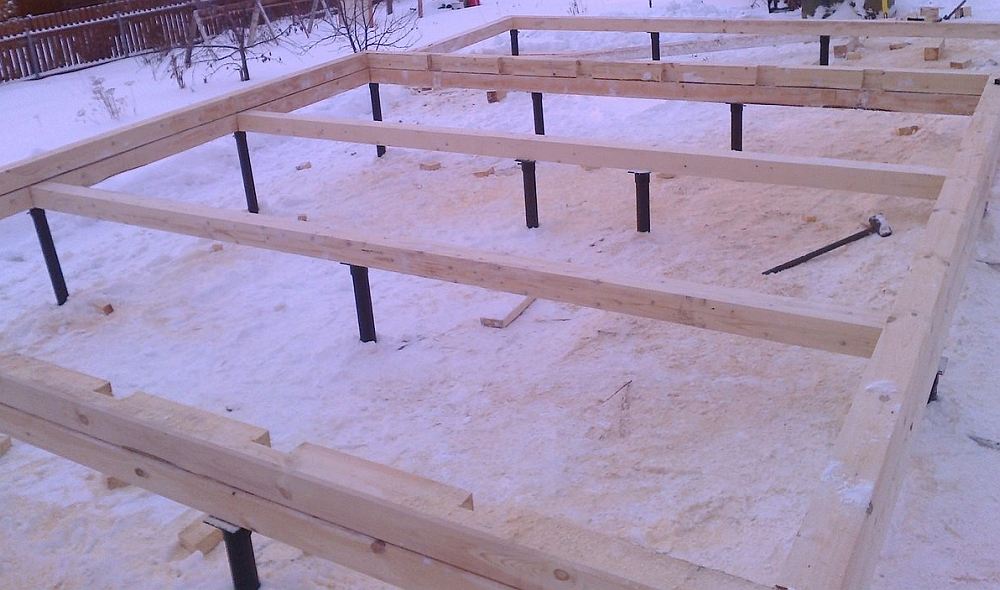

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Этапы строительства дома на сваях

Основное назначение свайного фундамента – это наиболее равномерное распределение нагрузки от здания на почвенный слой участка. Ростверк, связывающий сваи на поверхности, позволяет сделать так, что конструкция фундамента получается единой.

Возведение здания на сваях начинается с выбора свайных опор. Существует несколько разновидностей фундаментальных свай, подходящих для разных проектов и разных типов почвы. Составляют план строения и делают разметку участка. Места вкручивания свай для фундамента отмечают колышками. Опоры устанавливают в специально пробуренные для этого скважины. Затем монтируют ростверк, позволяющий равномерно распределять нагрузку на основание. Далее переходят к возведению стен дома. Технологии строительства будут зависеть от того, какой используется материал. Затем устанавливают кровельную систему. После установки кровли переходят к внутренним работам: кладут черновые лаги пола, проводят коммуникации, монтируют оконные и дверные конструкции. На финальном этапе производят внешнюю и внутреннюю отделку дома, занимаются облагораживанием участка.

В каких случаях целесообразно применение свайного фундамента

Винтовой фундамент применяется в строительстве при наличии на участке нестабильного грунта, достаточно высокого уровня грунтовых вод или ложного ландшафта. Основная часть данного фундамента – винтовые сваи в виде заостренных труб с несколькими лопастями для вкручивания в грунт. Вкручивание способствует сохранению естественной структуры грунта, а это положительным образом сказывается на прочности фундамента.

свайно винтовой фундамент в разрезе

Наиболее целесообразна установка свайно-винтового фундамента:

• В местах, где имеется подвижный грунт. Сваи способны пройти участок нестабильных слоев почвы и врезаться в твердую основу. Такие металлические конструкции могут прекрасно противостоять боковым нагрузкам.

• В условиях сурового климата. В тех регионах, где грунт глубоко промерзает, и проведение земляных работ невозможно, применяется свайный винтовой фундамент. Монтирование его возможно даже при очень низких минусовых температурах. Свая способна пройти практически любой слой промерзания.

• На затопляемых либо подтопляемых участках. При желании строительства дома на берегу озера либо реки, применять следует свайно-винтовой фундамент – отзывы обладателей «озерных» домов говорят, что это вполне идеальный вариант. Во влажном климате и заболоченной местности без него тоже невозможно обойтись.

Получается, что данный вид фундамента можно монтировать везде. Только нецелесообразно это производить на скальных породах грунта, поскольку каменное основание является идеальной основой для здания.

Свайно-винтовой фундамент

Чтобы определить, насколько подходит основание на сваях, необходимо принять во внимание некоторые факторы

Чтобы определить, насколько подходит основание на сваях, необходимо принять во внимание:

1. Свойства грунта. В случае, если почва заболочена, обводнена, несущая способность грунта слабая, наблюдаются подвижки сезонного типа, морозное пучение – сваи будут полезны.
2. Вес строящегося объекта. На винтовых опорах строятся любые типы домов кроме особенно тяжелых многоэтажных объектов – кирпичных, монолитных из бетона, ж/б бетона.
3. Величину финансовых вложений. Фундамент на винтовых сваях по отзывам, стоит втрое дешевле ленточного – это следует учесть.
4. Сезонность строительных работ. Опоры винтового типа можно заглублять в любое время года, если нет критического промерзания грунта.
5. Наличие тяжелой техники. Для того чтобы загнать сваю в почву, потребуется усилие двух взрослых людей.

Итак, разбирая плюсы и минусы основания, следует добавить еще положительных качеств в пользу выбора свайных опор:

1. Возможность строительства в максимально уплотненных условиях. Заглубление опор производится точечно, без необходимости пробивания скважин, а значит, динамической нагрузки на строения, стоящие рядом, не будет. Можно не переживать даже за памятники искусства – они останутся целыми.
2. Ландшафт не нужно ровнять, портить – это снижает количество земельных работ.
3. Сваи могут быть различной длины, поэтому точка промерзания грунта не имеет значения.
4. Основание, выполненное по данной технологии, подходит для строительства стационарных объектов и времянок, причем под «времянками» понимаются жилые дома дачного типа, военные объекты, переправы, мосты и прочее.
5. Легкий демонтаж свай позволяет быстро разобрать всю конструкцию и перенести на другое место.
6. При обустройстве свайно-винтового фундамента не повредятся инженерные сети подземного, надземного характера.

Плюсов основания очень много, особенно, если принять во внимание возможность выполнения работ самостоятельно

Плюсов основания очень много, особенно, если принять во внимание возможность выполнения работ самостоятельно и оперативность строительства фундамента. Недостатков меньше:

1. Винтовой фундамент сложно строить на скальных и крупнокаменистых грунтах из-за возможности повреждения наконечника опоры.
2. Не получится возвести многоэтажный кирпичный особняк – несущая способность свай не предусматривает такой тяжелой нагрузки.
