Пластиковая арматура для фундамента

Основные нюансы продукции

За последние годы количество фирм, выпускающих композитную арматуру (особенно стеклопластиковую), выросло во много раз, а вот качество их продукции оставляет желать лучшего. Вот несколько способов распознать брак:

Обратите внимание на цвет продукции. Качественная арматура в одной партии всегда одного цвета

Если это не так — значит, был нарушен температурный режим при производстве.
Трещин и расслоений быть не должно. Их легко увидеть на срезе.
Разрывы волокон снижают заявленные характеристики. Их тоже видно невооруженным глазом.
Неравномерный профиль (навивка). Скорее всего, при производстве использовалось старое оборудование, где нарушена непрерывность.

Сейчас требования к композитным материалам будут ужесточаться. Стальной прокат дорожает, и пластиковая арматура имеет все шансы вытеснить стальную из достаточно большого сегмента рынка. Несомненно, этим пользуются не совсем добросовестные производители, поэтому следует быть начеку.

Выбор фундаментной арматуры

Арматурные каркасы для фундаментов все чаще индивидуальные застройщики монтируют из стеклопластиковых прутьев. Перед началом строительных работ встает вопрос о выборе качественного материала среди множества предложений от разных фирм.

Первоначально следует определиться с требуемым диаметром стержней. Он зависит от следующих факторов:

  • несущих характеристик грунта на строительном участке;
  • предполагаемой нагрузки на фундамент от возводимой постройки со всем ее содержимым и снега.

Вес здания зависит от материала, из которого будут созданы стены, перекрытия и кровля.

Рекомендации специалистов по выбору сводятся к следующим пунктам:

  • приобретать нужно только продукцию известных производителей у официальных дилеров (распространителей), чтобы были гарантии ее качества;
  • внимательно осмотрев материал, следует покупать изделия без дефектов: расслоений, вмятин, раковин, сколов, разрывов или задира навивки;
  • если требуется действующую на основание нагрузку перераспределить равномерно, то лучше отдать предпочтение прутьям с ребрами;
  • чтобы придать конструкции нужную форму, используют гладкие арматурные стержни.

Сравнение качественных характеристик

Чтобы сравнить различные виды композита, а также провести сравнение их со сталью, можно воспользоваться следующей таблицей.

 Стеклопластиковаябазальтопластиковаяуглепластиковаясталь
Прочность на разрыв, МПа480 – 1600800 – 12001750480 – 690
Относительное удлинение, %2,231,625
Модуль упругости, ГПа5665140 – 350200
Теплопроводность0,350,3146
Предельная температура эксплуатации, °C300200600750

Помимо этого, композитная арматура обладает таким свойством, как хрупкость, что отличает ее от стальной в худшую сторону. Из-за этого, а также ввиду своей неустойчивости к высоким температурам, она не применяется в конструкциях, испытывающих сильные изгибающие нагрузки и в тех местах, которые подвержены риску пожаров.

Достоинства материала

Композитная арматура имеет ряд преимуществ перед стандартной стальной. К ним относятся:

  • Повышенная прочность на растяжение. Она может в разы превышать таковую у стали.
  • Устойчивость к коррозии. Пластмассовая арматура не ржавеет.
  • Низкий коэффициент теплопередачи. В отличие от металла, пластик не создает мостиков холода.
  • Пластиковая арматура не работает как антенна — ведь она представляет собой диэлектрик и диамагнетик. Поэтому вероятность радиопомех в сооружениях с таким армированием нулевая.
  • Малый удельный вес. Стальная арматура в несколько раз тяжелее.
  • Температурный коэффициент расширения тот же, что и у бетона, поэтому образование трещин по этой причине исключено.

Недостатки композитных материалов

Достоинства композитных материалов часто не могут быть полностью раскрыты из-за недостатков, которые обнаруживают себя в ряде случаев применения. Это прежде всего:

  • Низкий модуль упругости. Пластиковая арматура не жёсткая, упругая деформация ее находится в низких пределах (то есть способность вернуться к изначальной форме после прекращения нагрузки ниже).
  • Хрупкость. При приложении изгибающих усилий такая арматура не гнется, а ломается. В связи с этим загнуть ее без нагрева невозможно.
  • Низкая термостойкость. Стеклопластик при достижении 150 градусов теряет свои положительные свойства, а при 300 – просто разрушается, при этом выделяя токсические вещества. Углепластики имеют более высокие рабочие и предельные температуры, поскольку сами по себе дороги и полимеры при их изготовлении используются более дорогие, но и хрупкость у них выше, чем у других видов. Сталь может работать до 600-750 градусов, прежде чем начнет размягчаться и плавиться.

Применение в строительстве

Арматуру из пластика используют точно так же, как и из стали. С их помощью строят:

  • мосты;
  • стены и полы;
  • разные виды фундаментов;
  • ограждения.

Композит используется в производстве шпал, так как при интенсивной вибрации бетон распадается. С его помощью возводят доки, при чалы, различные заграждения береговых линий. Такой арматурой оборудую шахты, закрепляют утеплительный и облицовочный материал.

Не редко полимерными стержнями заменяют стальные детали во время строительства каркасного или деревянного здания.

С разными видами пластиковых арматур работать гораздо проще и удобнее. Процесс не требует больших денежных затрат, если сравнить его с металлическими конструкциями.

В мире практически нет аналогичного материала. Его положительные качества позволяют расширить сферу применения. Он соответствует всем требованиям строительного процесса.

Что лучше использовать для фундамента и в каких случаях

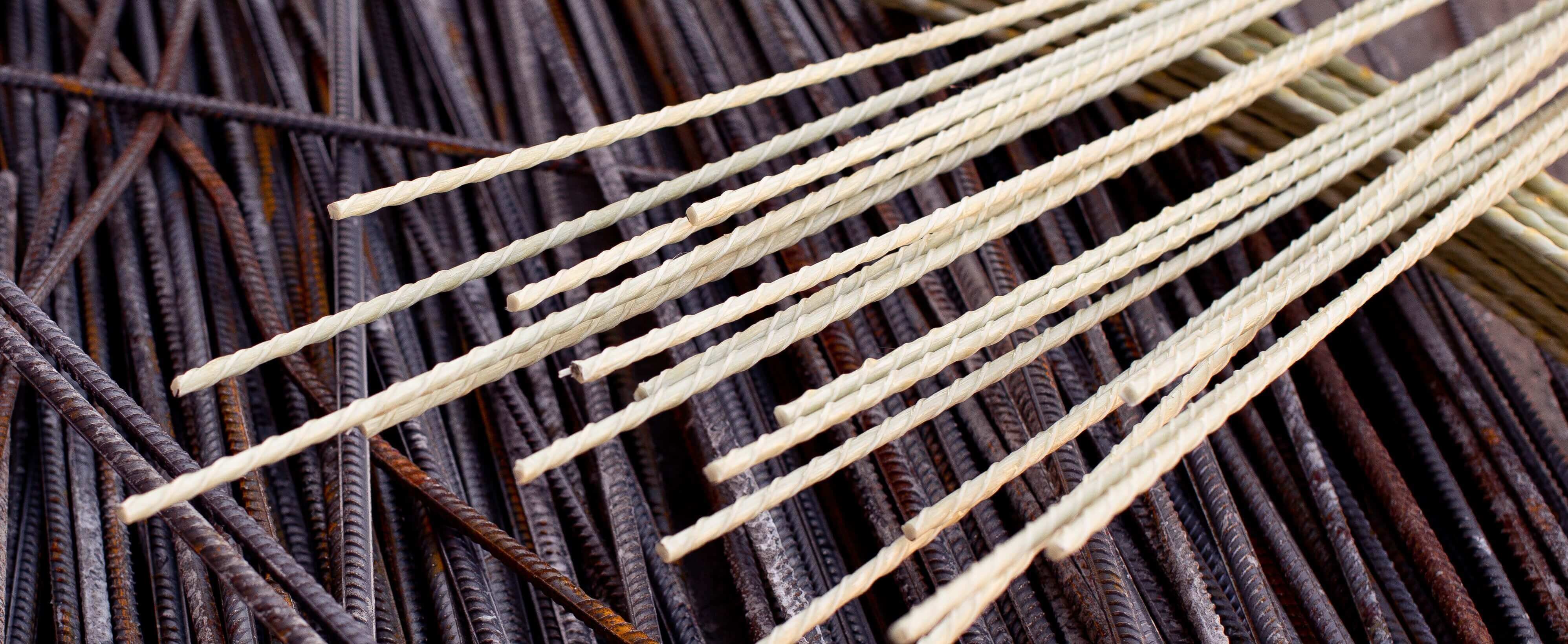

Однозначно ответить на вопрос — что лучше, пластиковая или металлическая арматура для фундамента, нельзя, но следует помнить — в промышленном и гражданском строительстве для возведения фундамента традиционно продолжают использовать металлический прут.

Технические характеристики стеклопластика не позволяют применять его при возведении крупных строительных объектов. При проектировании многоэтажных домов, электростанций, зданий промышленного назначения, используют только стальную арматуру.

Допускается применение арматуры из стекловолокна для сборки каркасов фундамента при возведении следующих объектов:

  • В малоэтажном строительстве для заливки ленточных фундаментов.
  • Для заливки опор под столбы, основания для заборов.
  • Причалы, береговые сооружения, доки.
  • Основания для канализационных систем.
  • Опорные элементы мостов.

В остальных случаях альтернативы традиционной вязке каркаса из металла нет.

Преимущества и недостатки

Армирование стекловолокном — отличный вариант усиления фундамента. Этот материал увеличивает его прочность, продлевает срок службы и позволяет выдерживать высокие нагрузки.

Если вы задумываетесь, какая арматура лучше — стеклопластик или металл, стоит учесть важные положительные характеристики композитной арматуры по сравнению со стальной:

  • легкий вес. По сравнению с металлическими изделиями композитная арматура в 9 раз легче. По этой причине его установка не требует использования особо дорогостоящего оборудования;
  • элементы из стекловолокна обладают высокой устойчивостью к хлору и другим кислотным и агрессивным веществам. По сравнению со стальными изделиями коэффициент устойчивости композитных изделий в 10 раз выше;
  • низкий уровень теплопроводности. За счет нагрева и охлаждения арматуры не вызывает разрушения внутренней части бетонных конструкций;
  • композитные изделия обладают свойствами диэлектрической проводимости и электромагнитной проницаемости. Это значит, что они не могут проводить электричество, не мешают радиоволнам;
  • обладают прочностью на разрыв. По сравнению с металлом он в 2-3 раза выше;
  • повышенная стойкость к коррозионным повреждениям;
  • легкий транспорт;
  • низкая цена. По сравнению с изделиями из металла стеклопластиковые бруски намного дешевле.

Не забывайте о недостатках композитных изделий:

арматура из стекловолокна имеет низкий модуль упругости, легко гнется. При возведении фундамента, дорожек этот недостаток не заметен

Но если изделия используются при устройстве полов, этим нюансом пренебрегать не стоит, важно провести все необходимые расчеты;
изделия обладают недостаточным уровнем термостойкости. Совмещать армирование стекловолокном с цементным раствором при резких перепадах температур не следует, иначе он может полностью потерять свои вяжущие свойства;
хрупкость

Со временем композитные изделия изнашиваются и начинают портиться, и даже щелочная среда оказывает огромное влияние на быстрый износ. Но производители с целью увеличения срока службы стекловолоконной арматуры стали добавлять в ее состав редкоземельные металлы;
не предназначен для сварки.

Плюсы стеклопластиковой арматуры

Чтобы разобраться в положительных качествах, проведём сравнительную характеристику межу стеклопластиковой и стальной арматурой:

  • Показатель прочности на растяжение у стали составляет 390 МПа, а у стеклопластика – 1000 МПа.
  • Относительное удлинение у стали 25%, а у стеклопласта – 2,2%.
  • Стеклопластик легче стали в 3,5 раза, абсолютно не подвержен коррозии и устойчив к воздействию кислотной среды.
  • В отличие от металла не проводит электричество.
  • Обладает высокими теплоизолирующими свойствами.
  • Основа пластика не горит, а полимерные компоненты слабо загораются и затухают без посторонней помощи.

Виды пластиковой арматуры

Существует несколько видов арматуры, в зависимости от того, из какого материала она производится:

  1. Стеклопластиковая. Ее начали использовать еще во времена Советского Союза. Тогда наблюдалось стремительное развитие печатного монтажа в области радиоэлектроники. Платы тогда делали из текстолита. Особенность этого материала в тканой основе, скрепленной искусственной смолой. Постепенно на место ткани пришло стекловолокно. Благодаря этому удалось расширить сферу применения стеклопластика. Из него начали делать мебель, товары для дома. Материал нашел свое место даже в авиастроении и военной промышленности. Со временем его ввели и в строительство. Из стеклопластиковой арматуры стали делать каркасы для фундамента. Они подходят для условий, в которых другие материалы быстро портятся. Для создания стеклопластика пользуются стеклом и эпоксидной смолой.
  2. Базальтопластиковая. Этот материал делать легче, чем стекловолокно. Для него достаточно только базальта. Популярность такой арматуры связана с ее высоким уровнем прочности и упругости. Она меньше проводит тепло, но более тяжелая.
  3. Углепластиковая. Это дорогой материал, для получения которого необходимо карбоновое волокно и смолы. Высокая цена связана с особенностями производства карбоновой нити. Она составляет основу материала. Чтобы ее получить, должны точно соблюдать все параметры температуры и время обработки, так как в качестве сырья применяют органические волокна. Применение этого материала возможно в разных сферах жизни. Данная пластмассовая арматура для фундамента очень упругая, но минус в ее хрупкости. Поэтому, если планируется строительство более прочной и напряженной конструкции, выбирают другой вариант.

Наибольшей популярностью пользуется первый вариант, так как цена его не высокая, а эксплуатационные свойства вполне приемлемые.

Мнения профессионалов

«Как инженер-конструктор, я часто слышу от заказчиков один и тот же вопрос: можно ли использовать пластиковые стержни для фундамента вместо стальных и как рассчитать объем замены. Изучив материалы некоторых фабрик, протестировав их продукцию, я пришел к выводу, что все зависит от цели приложения.

Например, арматура из стекловолокна с одинаковым поперечным сечением почти в 3 раза более устойчива к разрушению, чем металл, но при одинаковой нагрузке она будет растягиваться в 4 раза дольше, чем сталь. То есть в основании постройки абсолютно бесполезен, прав тот, кто пишет отрицательные отзывы.

Если на первый план стоит коэффициент прочности материала на разрыв, то можно купить ВСП диаметром в 3 раза меньше стали (так называемая равнопрочная замена). Композитные изделия обойдутся дешевле в цене и транспортировке. Однако на каждый погонный метр под нагрузкой длина арматуры увеличивается на 2,2%, или на 2,2 см, что недопустимо для большинства армированных изделий. Получается, что для конструкций, находящихся под нагрузкой, нужно брать замену не равной прочности, а в 4 раза большего объема. Цена будет завышена. Есть и другие методы расчета рисков замены, но вывод однозначный: продукция нерентабельна, ведет к потере прочности конструкции, поэтому не может укрепить основы строительства частных домов и небоскребов».

Дмитрий, Москва.

«Моя строительная компания специализируется на строительстве домов и коттеджей из газобетона, в том числе монолитных блоков и блоков. Это газобетон, пенобетон, пеноглибетон и другие аналоги. У нас большой опыт использования композита, так как мы используем его для армирования стен, но не для фундаментов. С пластиковыми стержнями очень легко работать, они немного весят, режутся обычным ножом или ножовкой. По технологии через каждые 4 ряда должен формироваться бронепояс, но верхний бронеблок (чердак) по-прежнему металлический для большей надежности и прочности. Такая тактика оправдана, уже три года претензий со стороны покупателей нет».

Александр Пашутин, Нижний Новгород.

«У меня строится дом, и для усиления стяжки архитектор-инженер, курировавший проект, посоветовал мне купить стеклопластик. По его словам, пластиковая арматура не боится воды и имеет такой же коэффициент расширения, что и бетон, поэтому трещины полностью исключены. Искал информацию в интернете, читал отзывы и решил не гнаться за экономией, а покупать у действительно надежного производителя. Поэтому заказывал продукцию у фабричного дилера Галена. Он действительно легкий, достаточно прочный, но ломается, поэтому кривые не работают. При этом я спросил куратора, почему фундамент армирован сталью, а не композитом. На что он предложил сам сравнить основные характеристики обоих материалов и сделать выводы. Под стяжку оперативно смонтировали сетку, аккуратно залили. Через месяц проверили: стяжка отличная, нареканий нет».

Марко, Московская обл.

«Я часто вижу негативные отзывы о композитной броне от тех, кто с ней даже не работал. Обычно рекомендую использовать его для фундамента небольших и легких конструкций. Материал не ржавеет, не боится влаги, легко режется и укладывается, а также не нужно беспокоиться о правильной заливке, формировании бетонного блока и других защитных мерах».

Валентин Шевченко, Уфа.

«Я использовал стекловолокно на фундаменте для маленькой кирпичной ванной. Хотя конструкция небольшая, но через полгода изменения заметны: в нижней части бетонной полосы появилось больше трещин, видимо, здание уже начало разрушаться, потому что дверь открывается с усилием. Напрасно полюбила рекламу, сейчас точки отрыва буду зашивать металлическими планками или уголками, постараюсь укрепить конструкцию балками».

Яков Куприн, Краснодар.

Применение композитной арматуры

Композитные изделия очень хорошо зарекомендовали себя там, где статические нагрузки сочетаются с агрессивной средой — например, в гидротехнических сооружениях. Иногда такая арматура применяется сама по себе, иногда — вместе со стальной, что помогает использовать достоинства обоих видов и компенсировать недостатки друг друга.

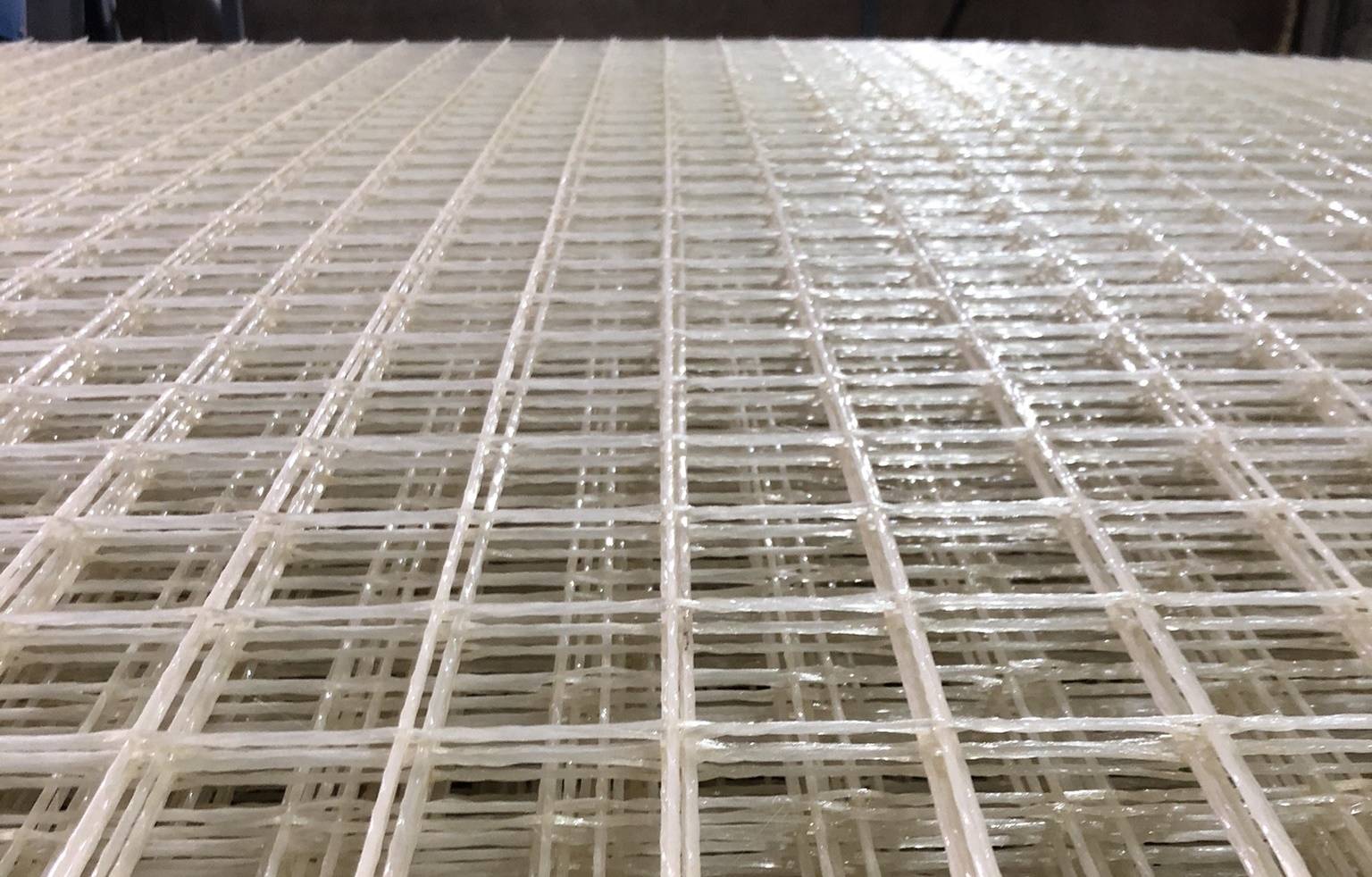

Изделия из пластиков в виде сеток активно замещают стальные в кирпичной кладке с облицовкой, где предусмотрен воздушный зазор. Стальные сетки постепенно подвергаются коррозии, и иногда это приводит к плачевным последствиям (может отвалиться кусок облицовки). Композит лишен такого недостатка.

Равнозначная замена

Если рассматривать таблицу в предыдущей главе и технические характеристики конкретных изделий, то вопрос о равнозначности решается в зависимости от того, в каких условиях будет эксплуатироваться конструкция из армированного бетона.

Да, действительно, по прочности на разрыв стальная арматура в поперечном сечении 12 мм может быть заменена на стеклопластиковую 8 мм, а стальная 18 – стеклопластиковой 14. Но все это актуально тогда, когда эта арматура нужна исключительно для удерживания конструкции от расползания под нагрузкой. Проще говоря, так можно делать ленточные и плитные фундаменты.

А вот в ситуациях, когда имеет место прогиб, это правило не работает. Так, для изготовления перемычки или плиты перекрытия требуется увеличить число стержней в 4 раза — ведь модуль упругости у композита во столько же раз меньше. При усилении нагрузок в середине армированной композитом плиты она действительно не лопнет, но вот прогнется больше, и итогом может стать падение кусков бетона на голову.

Низкий предел упругости мешает использовать композиты при армировании бетонных столбов. Предел прочности бетона на сжатие достаточно высок, но при повышенных нагрузках на небольшую единицу площади, особенно если они неравномерны, модуль упругости может иметь реальное значение при сопротивлении разрушению.

На данный момент использование полимерной арматуры регламентировано СНИП 5201–2003, и в него внесены изменения в виде поправочных коэффициентов для расчета такой арматуры в различных условиях эксплуатации (приложение Л от 2012 года).

Особенности расчета

Первое, что стоит учесть при самостоятельном расчете стеклопластика – тип фундамента. Для каждого вида фундамента будут определенные особенности с планированием

Кроме того, важно определиться с диаметром арматуры, сделать расчет нагрузки

Например, если фундамент будет ленточный, количество стеклопластика будет определяться размером шага и каркаса основания. Например, длина стены 10 метров, а длина шага – 30 см. 10 необходимо поделить на 0,3, на выходе получается 35 штук. Значит 35 стержней нужно для армирования основания вдоль одной стены. Те же расчеты производят по ширине основания.

Основные преимущества возведения фундамента, на основе стеклопластиковой арматуры

Учитывая агрессивные свойства почвы, стоит понимать, что в течении длительного времени фундаменты из бетона могут разрушаться. Особенно это касается малозаглубленных ленточных фундаментов, которые применяются под возведение заборов и ограждающих конструкций. Вот почему сегодня применение стеклопластиковой арматуры в фундаментах под заборы, нашло свое весомое распространение. Данный материал позволяет получить ряд преимуществ, а именно:

  • сокращение энергозатрат, на транспортировку и складирование материала, поставляется в бухтах и не требует специализированного помещения под склады;
  • оптимально подходит под выполнение малозаглубленных фундаментов, с минимальными марками бетона;
  • легко обрабатывается и подвергается резке, возможно отсутствие специализированного электрооборудования;
  • отличные показатели по формированию рабочей структуры армирования, использование специальных хомутов;
  • минимальные требования по агрессивности и защитному слою бетона;
  • Малая масса, позволит практично осуществить все этапы армирования;
  • актуальные решения для формирования пространственного каркаса и армированной сетки.

Нюансы вязки конструкций под заливку плитного фундамента

Армирование монолитных опорных оснований плитного типа выполняется в виде одного или двух рядов сеток в зависимости от проектного решения. Поэтому в такой конструкции арматурные пруты не рассматриваются как продольные и поперечные. Для поднятия нижней сетки над гидроизоляционным слоем на арматуру через каждые полтора-два метра одевают вертикальные стойки фиксаторы из пластика. Это позволяет установить арматурный каркас строго в горизонтальной плоскости на заданной высоте.

В шведской и финской утепленной плите (подробнее о ней в этой статье) необходимо предусмотреть пересечение прутов плиты с арматурным каркасом боковой опорной ленты. Для этого пруты нарезают длиннее, напускают их на вертикальные боковые арматурные каркасы и связывают проволокой.

Технические характеристики

Производство периодического профиля и технические характеристики стеклопластиковой арматуры регламентируются ГОСТ 31938-2012. Стандарт определяет:

  • виды пластиковой арматуры в зависимости от применяемых материалов;
  • номинальные диаметры в пределах от 4 до 32 мм;
  • длину прямых стержней от 0,5 до 12 метров;
  • возможность поставки материалов в бухтах при диаметре до 8 мм включительно;
  • маркировку и условные обозначения;
  • способы контроля качества;
  • правила хранения и транспортировки.

Характеристика видов композитной арматуры.

Вес материала зависит от величины поперечного сечения и может находиться в пределах от 0,02 до 0,42 кг/м.

Вес пластиковой арматуры.

Данные о предельной прочности и упругости, приведенные в ГОСТ, показывают, что эти параметры превышают характеристики стального проката при одинаковых диаметрах. Это позволяет использовать полимерную арматуру в особо ответственных конструкциях или при необходимости уменьшения сечений армирующих материалов.

Технология армирования фундаментов композитными материалами

Небольшой вес пластиковой арматуры для фундамента упрощает процесс сборки арматурного каркаса любой конструкции. При этом, благодаря повышенной прочности материала, диаметр поперечного сечения берется на один номер меньше, чем для металлических аналогов.

Технологический процесс монтажа бетонных монолитных конструкций с применением полимерных стержней состоит из следующих этапов:

  1. установка опалубки и отметка уровня заливки бетонной смеси;
  2. сборка и установка армирующего каркаса;
  3. заливка бетона в опалубку;
  4. снятие опалубочных щитов.

Работы по монтажу армированных монолитных конструкций необходимо выполнять в соответствии с принятыми проектными решениями. Конфигурация палубы должна полностью соответствовать размерам и форме фундамента. В качестве опалубочного материала можно использовать штатные щиты заводского изготовления, доски, влагостойкую фанеру или ДСП. Для несъемной опалубки чаще всего применяют листовой пенополистирол.

После сборки и закрепления опалубочных щитов, на их внутренней стороне, при помощи водяного уровня, делают отметки верхнего предела заливки бетонной смеси. Это сократит время выполнения работы и поможет более равномерно распределить бетон.

Пространственный армирующий каркас для ленточного фундамента

Схема армирования фундамента, укладки и диаметр прутьев всегда указываются в проекте. Применение композитной арматуры, особенно на основе углеволокна, позволяет уменьшить диаметр стержней на один размер. Укладка материала должна точно соответствовать расчетным данным. Сборка каркаса производится на ровной площадке.

Работа начинается с нарезки заготовок. Для этого из бухты отматывают отрезки необходимой длины и устанавливают из на подставки на высоте 35-50 мм над опорной подушкой или грунтом. После этого укладываются поперечные перемычки, согласно чертежу, и в местах пересечений связываются проволокой или стяжками. Таким образом будет собран нижний ряд пространственного арматурного каркаса.

На следующем этапе необходимо собрать решетку, полностью аналогичную первой, уложить ее сверху и после этого нарезать вертикальные стойки проектной длины. Первая стойка привязывается на углу плоских решеток, вторая — на соседнем пересечении, в итоге так постепенно образуется пространственная конструкция. Если горизонтальных рядов больше, то вторая решетка фиксируется на нужной высоте, а потом закрепляется следующая. Вертикальная стойка в этом случае представляет собой один целый отрезок.

Пластиковые фиксаторы.

На дно траншеи необходимо насыпать песчано-щебеночную подушку и хорошо ее утрамбовать. После этого слой песка рекомендуется накрыть геотекстилем или гидроизолирующим материалом. Это предотвратит поступление влаги к бетону и прорастание сорных растений.

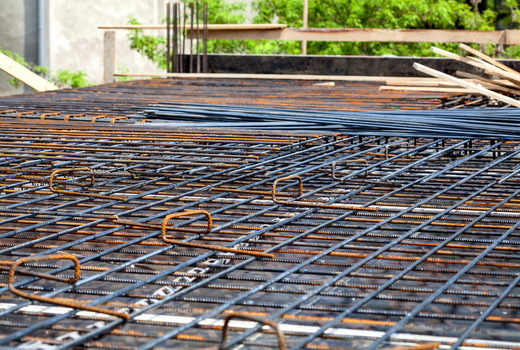

Горизонтальное армирование плитных фундаментов

При заливке фундаментных оснований плитного типа применяют технологию горизонтального армирования. Ее главная особенность заключается в отсутствии поворотных и примыкающих участков. Обычно это две сетки, расположенные друг над другом из длинных прямых прутов и вертикальных стоек.

Все работы выполняются по месту. Сначала, по проектному чертежу, вяжется нижняя сетка, а поверх нее укладывается верхняя. После этого устанавливаются вертикальные стойки, как было рассказано для ленточных конструкций. Нижняя сетка должна быть обязательно установлена на подставки.

Заливка бетона на пластиковый арматурный каркас

Технологически заливка бетонной смеси ничем не отличается от работ при использовании стальной арматуры

Однако, учитывая меньшую прочность материала при боковом радиальном воздействии, уплотнение вибратором следует производить осторожно, чтобы не нарушить целостности пластиковых прутов

Использовать ручную трамбовку не рекомендуется, т.к. давление бетона может изменить конфигурацию армирующей конструкции.

Армирование фундамента стеклопластиковой арматурой

Усиление фундамента армированием дает большое преимущество в плане прочности, поэтому к процессу следует подходить ответственно.

Инструменты и материалы

Армирование фундамента требует точности и аккуратности, поэтому следует приготовить следующее:

  • Рулетку для выполнения соответствующих измерений.
  • Болгарку для подгона и резки прутьев стеклопластиковой арматуры.
  • Средства индивидуальной защиты для работы с болгаркой.
  • Водяной уровень.
  • Пластиковые хомуты для соединения прутьев композитной арматуры.

Земляные работы

На этом этапе необходимо вырыть траншею в соответствии с проектом будущего строения. Дно траншеи тщательно выравнивают и утрамбовывают. Затем насыпают песок слоем 10-15 см, проливают его водой и хорошо уплотняют. Поверх песка насыпают слой щебня такой же толщины и вновь тщательно уплотняют. В результате на дне получилась своеобразная подушка из песка и щебня.

На этом этапе важно сделать абсолютно ровную плоскость для укладки стеклопластиковой арматуры, поэтому следует в процессе работы пользоваться строительным уровнем

Строительство опалубки

Опалубку собирают из досок, соединяя их в щиты посредством саморезов или гвоздей

При этом важно шляпки крепежных элементов располагать с внутренней стороны. В обязательном порядке следует укрепить конструкцию специальными распорками

Стенки опалубки застилают пергамином и фиксируют его строительным степлером. Этот материал позволит сохранить чистоту досок и предотвратит вытекание жидкости из бетонного раствора.

Собираем опалубку

Далее на стенках опалубочной конструкции делают метки уровня, до которого будет заливаться бетонный раствор. Эта линия будет своеобразным ориентиром и при установке армирующего каркаса из стеклопластиковой арматуры. Для работы на этом этапе лучше всего пользоваться водяным уровнем.

Сооружение арматурного каркаса

Главное условие на этом этапе – каркас должен полностью заливаться бетоном. Поэтому при установке арматурной сетки следует выдерживать расстояние от стенок опалубки не меньше 5 см. Чтобы арматура не лежала на дне траншеи, укладывают кирпичи. Затем на них укладывают в два ряда продольные прутья стеклопластиковой арматуры и горизонтальные поперечины. Связывать продольные и поперечные прутья рекомендуется пластиковыми хомутами. После этого аналогичным способом связывают вертикальные прутья каркаса, размер ячеек при этом должен составлять 15*15 см.

Заливка фундамента

Завершающим этапом можно назвать заливку бетонной смеси в опалубку с каркасом из прутьев стеклопластиковой арматуры

Бетонный раствор заливают осторожно, стараясь заполнить все пространство между элементами каркаса

Кроме того очень важно периодически протыкать бетон металлическим прутом, чтобы удалить образовавшиеся воздушные пузырьки

Арматура для армирования фундамента

Традиционно для армирования использовали металлические прутья. Их композитные аналоги появились сравнительно недавно, в конце второй половины 20 века, и постепенно начали вытеснять изделия из металла.

Стеклопластиковая арматура

Композитная арматура по материалу, из которого ее изготавливают, делится на следующие разновидности:

  • стеклокомпозитную (пластиковую, стеклопластиковую) – АСК;
  • углекомпозитную – АУК;
  • арамидокомпозитную – ААК;
  • базальтокомпозитную – АБК;
  • комбинированную – АКК.

Первый вариант получил наибольшее распространение. Связано это, с одной стороны, с более низкой его ценой (по сравнению с аналогами), а с другой – с приемлемыми эксплуатационными свойствами.

Арматуру из пластика изготавливают из смеси таких материалов:

  • стекловолокна штапельного;
  • связующих полимерных веществ, например, эпоксидно-диановой либо эпоксидной смол;
  • добавок, предназначенных для улучшения технических характеристик продукции.

Технология производства стеклопластиковых изделий заключается в следующем алгоритме действий:

  • стекловолокно разматывают, формируя из него жгуты;
  • пропитывая их специальными связующими составами, получают нужное сечение у изделий;
  • по спирали обработанные полимерным веществом жгуты обматывают шнуром из стекловолокна;
  • полученные заготовки полимеризируют в печи;
  • прутья нарезают на фрагменты требуемой длины либо сматывают бухтами.

Арматура из пластика может быть гладкой либо с ребрами (профилированная).

Каркас из стеклопластика формируют горизонтальными рядами в виде сетки, закрепляемыми на определенном уровне вертикальными перемычками. Продольные пруты принимают на себя основную нагрузку, поэтому их выбирают большего сечения и укладывают с шагом не более 0,3 м. Расстояние между поперечными и вертикальными стержнями варьируют от 0,3 до 0,8 м в зависимости от предполагаемой нагрузки. Также их диаметр может быть меньше, чем у продольной арматуры.

Места пересечений прутьев и углы фиксируют с помощью пластиковых стяжек либо вязальной проволоки сечением 0,8-1,2 мм. Последний вариант предполагает использование специального пистолета либо крючка для увязывания. Стержни стыкуют с нахлестом.

Минусы композитной арматуры

Композитная арматура

При всех плюсах и преимуществах стеклопластика имеются и существенные минусы:

Упругость этого материала в несколько раз меньше, чем у стального. Даже при одинаковых диаметрах пластик гнётся легче

Принимая это во внимание, этот материал не следует использовать в устройстве плит перекрытий своими руками. Для этого необходимы конкретные и точные расчёты диаметра и количества прутьев.
При нагревании до определённой температуры (6000), связывающий компонент становится мягким, и материал полностью теряет упругость.
В отличие от стальной, к композитной арматуре невозможно применять сварку.

Стеклопластиковая арматура – это материал новейших технологий, но до конца ещё не изучен в применении. Точно можно использовать при возведении лёгких домов, коттеджей. Нельзя использовать при строительстве многоэтажных домов без серьёзных предварительных расчётов.

Какая арматура нужна для фундамента

Собственно понятие «арматура» объединяет в себе конструкцию, созданную из стержней, которая является для фундамента опорной частью, скелетом, воспринимающим растягивающие нагрузки. Арматура необходима для того, чтобы противостоять воздействию со стороны грунта, которое в большинстве своем, отличается неравномерностью. Бетон и каркас при правильном проведении работ становятся композитным материалом, прекрасно справляющимся как со сжимающими, так и с изгибающими воздействиями. Чтобы сделать фундамент своими руками, нужно разобраться с тем, какую арматуру использовать для усиления монолита.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
