Газовые колонки Нева (Neva)

Когда используется газовая колонка Нева, её предназначение

Несмотря на тот факт, что во многих современных домах организована централизованная подача горячего водоснабжения, бытовые газовые колонки не утратили своей актуальности. Такое оборудование обеспечивает комфортные условия проживания для многих обывателей. Проточные нагреватели позволяют использовать горячую воду для бытовых нужд в любое удобное для потребителей время и не зависеть от работы муниципальных коммунальных служб.

Среди огромного количества газовых колонок импортного и отечественного производства, представленных на рынке, стоит выделить аппараты марки Нева. Продукция выпускается на российском предприятии «Газаппарат», оснащена современной автоматикой и обладает высоким качеством сборки. Все модели сконструированы с учётом особенностей эксплуатации отечественных газовых и водопроводных магистралей, что обеспечивает бесперебойную работу оборудования.

Коды ошибок Нева Люкс

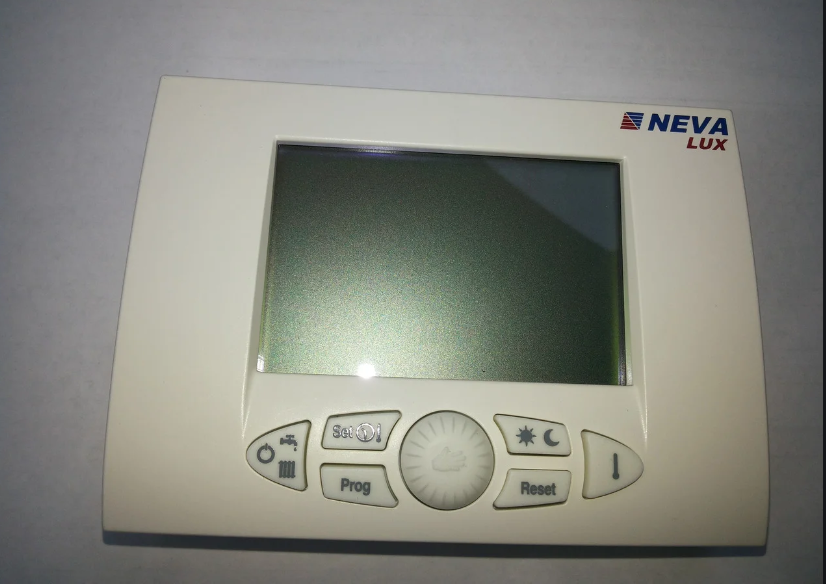

Дисплей позволяет пользователю увидеть код неисправности. Самодиагностика колонки выдает цифровое значение при сбое в работе.

Е0

Котел отключается

Топливо не поступает в систему. Проверьте газовый вентиль, возможно, подачу ненадолго отключили.

Е1

Управляющая плата не получает сигнал от сенсора пламени. Прошло больше минуты.

Что могло случиться:

1. Воздух в газовом трубопроводе. Такое случается при первом включении либо при длительном отключении прибора. Несколько раз открывайте и закрывайте горячую воду, пока не загорится горелка.
2. Вентиль подачи топлива открыт не до конца. Открутите кран.
3. Недостаточное давление в газовой магистрали.
4. Закончилось топливо в баллоне. Нужно заменить баллон.
5. Нарушение проводки между водным узлом и датчиком пламени, электромагнитным клапаном. Осмотрите шлейф на повреждение изоляции.
6. Электрод сместился с места, не достает до горелки. Верните деталь на прежнее место.
7. Электрод и сенсор пламени покрылись сажей. Прочистить детали можно щеткой.
8. Отошли контакты между свечой розжига и высоковольтным проводом.
9. Сопла засорились сажей.

Для чистки горелку нужно снять. Отсоедините проводку и открутите гайку патрубка.

Открутите два болта коллектора, после чего также поступите с креплениями горелки. После демонтажа отверстия промываются ершиком и мыльной водой.

После полоскания и просушки проводится обратная сборка.

Код Е3

Электромагнитный клапан сработал раньше, чем поступил сигнал от проточного датчика. Клапан неисправен.

Проводится установка нового элемента. Сломался электронный блок. Диагностика проводится специалистом.

Ошибка Е7

После 7 попыток розжига техника все равно не загорается или тухнет. Откройте до упора топливный вентиль. Датчик ионизации сместился либо на его электроде скопилась сажа.

Он должен находиться в зоне пламени, возле горелки. Чистка проводится щеткой. Электрические клапаны вышли из строя. Закипели водный или газовый блок. Замена элементов.

Ошибка Е8

Сработал сенсор тяги. Причины: Датчик сломался. Посмотрите, плотно ли прилегают контакты, выполните смену детали.

Дымоход забился мусором или сажей. Если прочистить проход не удается своими руками, обратитесь в коммунальные службы.

L0

Поступает недостаточно топлива для нормальной работы. Что произошло: Слабый напор воды.

Давление в магистрали воздействует на мембрану, которая открывает клапан. Подождите восстановления подачи, отрегулируйте тумблер или почистите радиатор от накипи.

Тип розжига

Водонагреватели Neva имеют следующий тип розжига:

1. Ручной. Чтобы включить колонку, пользователю приходится нажимать кнопку розжига и подносить к запальнику огонь. Таким способом розжига оснащены старые модели, сделанные в прошлом веке. Это неудобный, а главное — небезопасный способ запуска. Кроме того, это неэкономичный вариант: фитиль горит постоянно, впустую расходуя газ.
2. Пьезорозжиг. Такой способ розжига, например, в модификации 3208. Активация огня происходит при нажатии кнопки. Первый розжиг фитиля производится вручную — для этого нажимают сразу две кнопки: газа и пьезорозжига. В дальнейшем для запуска устройства нужно только открыть кран — запальник подожжет основную горелку и на выходе появится горячий поток. Минус этого типа розжига — постоянное горение запальника.
3. Электроподжиг. Вместо фитиля используется источник электричества, который запитан от батареек. Этот способ позволяет экономить газ. Такой тип розжига у моделей 4511, 5011 и 5014.

Электророзжиг — самый современный и удобный способ запуска. Автоматический розжиг может быть энергозависимым и энергонезависимым. Первый вариант плох тем, что при отключении электричества прибор не сможет запуститься — пользователь вместе с отключением света лишится и горячей воды. Самый надежный и удобный способ — запитывание от батареек, главное, иметь запасные под рукой.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

• наличие датчика тяги,
• надёжную камеру сгорания, оснащённую системой водяного охлаждения,
• автоматическое поддержание заданной температуры воды,
• интегрированный пьезоподжиг,
• гидравлическая система управления модуляцией интенсивности пламени,
• автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Предназначение газовой колонки Нева, когда она используется

Потребность в подобном оборудовании возникает при отсутствии или нестабильном горячем водоснабжении. Устройство газовой колонки Нева позволяет использовать подобные агрегаты как основной источник горячей воды на даче, в частном доме или коттедже. Они также актуальны для квартиры, расположенной в многоквартирном доме. При наличии подобного оборудования можно обеспечить бесперебойную подачу горячей воды в квартиры при недостаточном нагреве воды, подаваемой из системы центрального водоснабжения. Такие колонки относятся к устройствам проточного типа, что позволяет получить достаточное количество горячей воды сразу после включения агрегата. Степень нагрева можно отрегулировать путём изменения уровня напора.

Обеспечить оптимальный нагрев воды несложно

Какую выбрать газовую колонку Нева

Конструктивное исполнение и функциональные возможности агрегатов могут существенно отличаться. Поэтому бывает сложно сразу решить, какую выбрать газовую колонку, чтобы она могла полностью обеспечить потребность семьи в горячей воде. Модели «Нева» стоят дешевле, чем «Нева Люкс». Зато последние более надёжны в эксплуатации. Для их изготовления используются преимущественно импортные комплектующие. Предусмотрена непрерывная модуляция пламени. Отдельные модели поддерживают температуру воды на заданном уровне.

«Нева» обойдётся дешевле

Для всех моделей, независимо от стоимости и конструктивного исполнения, характерен высокий уровень безопасности. В самой дешёвой Неве 4510 предусмотрены датчики перегрева, тяги, контроля пламени. При выборе внимания заслуживает мощность газовой колонки, от значения которой зависит объём горячей воды. Весь модельный ряд можно разделить на следующие группы:

• невысокой мощности. Это агрегаты 17–19 кВт, которые позволяют подогревать воду для одной водоразборной точки, например, кухни;
• средней мощности, потребляющие 20–25 кВт. Подходящий вариант при необходимости подвода горячей воды к двум водоразборным точкам, например, кухне и ванной;
• высокой мощности. Оборудование с мощностью 26 кВт и выше позволяет подвести горячую воду минимум к трём точкам водозабора. Такие колонки можно использовать для оснащения многоуровневого коттеджа.

«Нева люкс» отличается повышенной надёжностью

При выборе стоит также обратить внимание на:

• тип газогорелочного узла. Моделируемые устройства предпочтительней, так как позволяют плавно изменять степень нагрева воды;
• способ розжига. Выбирать следует между электронным и пьезороджиг. Последний является полностью энергонезависимым;
• вид используемого топлива. Если в настоящее время дом не подключён к центральной системе газоснабжения, колонка будет работать на сжиженном газе. Отдав предпочтение модели, допускающей эксплуатацию на сжиженном и природном топливе, после подключения к центральной системе водоснабжения не придётся менять водогрейное оборудование.

Характеристики агрегатов: мощность, производительность, розжиг

Газовая колонка BaltGaz NEVA 4511 Glass

Выпуском газовых колонок Нева занимается компания BaltGaz. Ее основное производство сосредоточено в Северной столице РФ — Санкт-Петербурге. Разные модели колонок отличаются по таким критериям:

1. Максимальная мощность. Диапазон достаточно велик: от 15,4 (Нева 4508) до 28 кВт (Нева 5514). Маломощная колонка эффективна в случае, если вы не планируете пользоваться горячей водой на кухне и в ванной одновременно. В ином случае стоит приобрести агрегат мощностью от 26 кВт.
2. Производительность. Здесь указан объем воды, которую нагреватель пропускает через себя за 1 мин. Минимальный показатель для колонок компании BaltGaz — 8 л. Максимальный — 14 л. Чем больше семья, тем выше должна быть производительность. Также этот параметр зависит от количества кранов для горячей воды в квартире.
3. Тип розжига. Практически во всех нагревателях Нева он автоматический. Агрегат начинает работать сразу после открытия крана, а после его закрытия пламя гаснет. Для этого нужны батарейки, которые служат до 3-4 мес. Лишь в трех моделях (4510Р, 4511 Р и 4513 Р) присутствует пьезоэлемент. Все время в колонке горит небольшое пламя. Для запуска агрегата требуется нажать и некоторое время удерживать кнопку розжига.

Основные проблемы и ремонт газовых колонок марки «Нева»

Как и любое техническое устройство, газовые колонки периодически ломаются, что доставляет определённые трудности пользователем подобного оборудования. Как правило, для ремонта газового оборудования необходимо вызвать специалиста из газовой службы или компании, занимающейся обслуживанием конкретного вида техники, но иногда при незначительных поломках их можно устранить даже своими руками.

Несложный ремонт может выполнить даже неквалифицированный специалист, для этого достаточно умения работать со слесарным инструментом

В следующей таблице приведены некоторые проблемы, которые могут возникнуть при использовании газовых колонок марки «Нева» и рассказано, что нужно делать в подобных ситуациях.

Неисправность	Причина неисправности	Способ устранения
Колонка не зажигается	Сработка датчика горения по причине погасания пламени.	Замена термопары.
Разрядились батарейки питания или отсутствует напряжение в электрической сети.	Батарейки заменить, проверить подключение к сети.
Колонка не работает, но запал горит	Сработка детектора тяги.	Проверить тягу в дымоходе.
Недостаточно давления в трубопроводе холодной воды.	Установить повышающий давление дополнительный насос.
Протечки в водяном узле.	Протянут места резьбовых соединений, заменить вышедшие из строя прокладки.

Конструкция редуктора (лягушки) – основные элементы

Где найти запчасти для газовых колонок «Нева»

Запчасти к газовому оборудованию, в том числе и к проточным водонагревателям, продаются в специализированных магазинах и торговых организациях, работающих с подобным оборудованием. В свете того, что при серьёзных поломках ремонт выполняется в специальных мастерских, то для рядового потребителя нет необходимости в приобретении таких запасных частей, а вот в случае небольших неисправностей, которые можно устранить своими силами, запчасти потребуются. Наиболее востребованными для небольшого ремонта являются следующие запасные части:

• редуктор (лягушка) и мембрана для него;
• прокладки для резьбовых соединений и технический лён (лента или нить ФУМ);
• элементы питания (батарейки).

Все перечисленные запасные части можно приобрести в обычных хозяйственных магазинах и торговых сетях, а также в организациях, специализирующихся на строительных материалах и ручном инструменте.

Разнообразие моделей, отличающихся по техническим характеристикам, позволяет подобрать проточный водонагреватель марки «Нева» для различных условий эксплуатации

Статья по теме:

Достоинства и недостатки колонки

Выясним, какими плюсами обладает газовая колонка Нева-4511 на основании технических характеристик и отзывов. Основные достоинства:

• компактные размеры;
• классический дизайн колонки;
• невысокая цена;
• простота в применении;
• минимальный уровень шума;
• удобная система включения/выключения колонки;
• наличие индикатора включения и температуры;
• система безопасности, соответствующая мировым требованиям;
• возможность регулировки потока воды и уровня температуры;
• доступность ремонта и обслуживания колонки – большое число сервисных центров, недорогие запчасти.

При рассмотрении такой модели нагревателя, как газовая колонка Нева-4511, отзывы показывают, что есть у прибора определенные минусы, в том числе:

• КПД ниже, чем у импортных аналогов, то есть прибор расходует больше топлива для нагрева такого же количества воды;
• отсутствие контроля температуры воды на выходе – можно регулировать только разницу в температурах, на которую нагревается вода, если градус воды на входе внезапно увеличится, то из крана будет литься слишком горячая жидкость;
• низкая пропускная способность колонки, по сути, ее хватает на одну точку – например, если кто-то из членов семьи принимает душ, то открывать кран на кухне нельзя, иначе он обожжется;
• быстро «забивается» теплообменник, если водопроводная вода отличается низким качеством;
• прибор можно устанавливать только на сухую стену с хорошей теплоизоляцией;
• нужно периодически менять батарейки.

У одних пользователей колонка Neva 4511 служит длительное время, у других – быстро ломается. На срок влияют качество сборки прибора и соблюдение правил эксплуатации.

Газовый нагреватель воды Нева 4511

Характеристики NEVA 4511

Водонагреватель похож на модель 4510 по типу розжига, цветовому оформлению, наличию ЖК-дисплея. Но мощность и производительность отличаются: 21 кВт и 11 л/мин. Кроме того, медный теплообменник здесь чуть больше, чем в предыдущем нагревателе. Он изготовлен без олова и свинца.

Сам производитель называет модель 4511 хитом продаж. Однако некоторые покупатели жалеют о приобретении. Людям не нравится быстрая изнашиваемость деталей, возможные перебои в работе колонки. Среди плюсов пользователи называют компактные размеры, надежность, возможность регулировать температуру воды.

Устройство колонки

Как разобраться в расположении узлов водонагревателя? Не переживайте, вам поможет схема. Она создана на основе колонок фирмы «Нева».

Внешнее устройство:

1. Металлический кожух;
2. Контрольное окно;
3. Регулятор расхода газа;
4. Регулятор воды;
5. Цифровая индикация температуры;
6. Патрубок холодной воды (резьба G 1/2);
7. Патрубок отвода горячей воды;
8. Патрубок для подключения к газовой магистрали (баллону);
9. Патрубок для отвода продуктов сгорания, подключается к дымоходу;
10. Основа;
11. Задняя стенка;
12. Отверстия для установки;

Внутренняя комплектация:

• 6, 7, 8 — продолжение, патрубки, как указано выше;
• 12 — водяной узел;
• 13 — шток регулировки воды;
• 14 — сливная пробка;
• 15 — микропереключатель;
• 16 — блок управления;
• 17 — газовый узел;
• 18 — регулировочный шток топлива;
• 19 — электромагнитный клапан;
• 20 — коллектор;
• 21 — крепежные винты коллектора;
• 22 — сопла горелки;
• 23 — искровая свеча;
• 24 — датчик ионизации;
• 25 — медный теплообменник;
• 26 — вывод на водяной узел;
• 27 — вывод на газовый узел;
• 28 — крепежные болты;
• 29 — термореле;
• 30 — термометр;
• 31 — устройство газоотвода;
• 32 — датчик тяги;
• 33 — кронштейны для монтажа;
• 34 — батарейный отсек;

Разобравшись в конструкции, можно приступать к поиску неполадок.

Общий принцип работы газовых колонок Нева и их виды

В состав любого водонагревателя входит газовая горелка, располагающаяся под теплообменником. Продукты горения отводятся из зоны сжигания газа через специальную трубу, находящуюся над горелкой и теплообменником. Принцип работы газовой колонки основан на подогреве воды, движущейся по трубе, находящейся внутри теплообменника. Тепло, вырабатываемое в процессе сжигания газа, обеспечивает подогрев водяного узла газовой колонки до заданного уровня. Максимальная температура зависит от конструктивных особенностей конкретного агрегата.

Принцип работы продиктован конструктивными особенностями

Производитель предлагает различные виды агрегатов, различающихся по мощности, типу розжига, конструктивным особенностям камеры сгорания.

Статья по теме:

Как грамотно установить

Установку водонагревателя желательно доверить мастеру, который знает толк в особенностях аппарата. Повышенная опасность конструкции связана с утечками газа. Гарантийное обслуживание предоставляется при соблюдении правил установки типовых колонок. Монтаж может осуществлять сотрудник специальной службы или представитель центра обслуживания, имеющий разрешение на проведение работ.

Для установки газовой колонки требуется оборудованное помещение, которое имеет площадь от 9 кв. метров. Высота от пола должна быть не менее двух метров. Комната может быть нежилой, но обязана обладать хорошей вентиляцией. Форточки достаточно, чтобы проветривать помещение в целях безопасности скопления газа. Подобные требования предъявляются к установке газового оборудования, так как Нева относится к товарам, требующим повышенного внимания пользователей.

Колонка фиксируется к герметичной вертикальной поверхности. Стена должна представлять собой плотный негорючий материал. Уровень позволяет навесить конструкцию ровно, анкера прочно прикрепляют корпус.

Подача воды предполагает нормальное давление, которое можно повысить с помощью насоса, чтобы избежать проблем. Трубопровод с отсекающими кранами предполагает установку фильтров. При соблюдении требований установки газовые колонки прослужат более десяти лет.
