Использование теплого пола как основное отопление

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

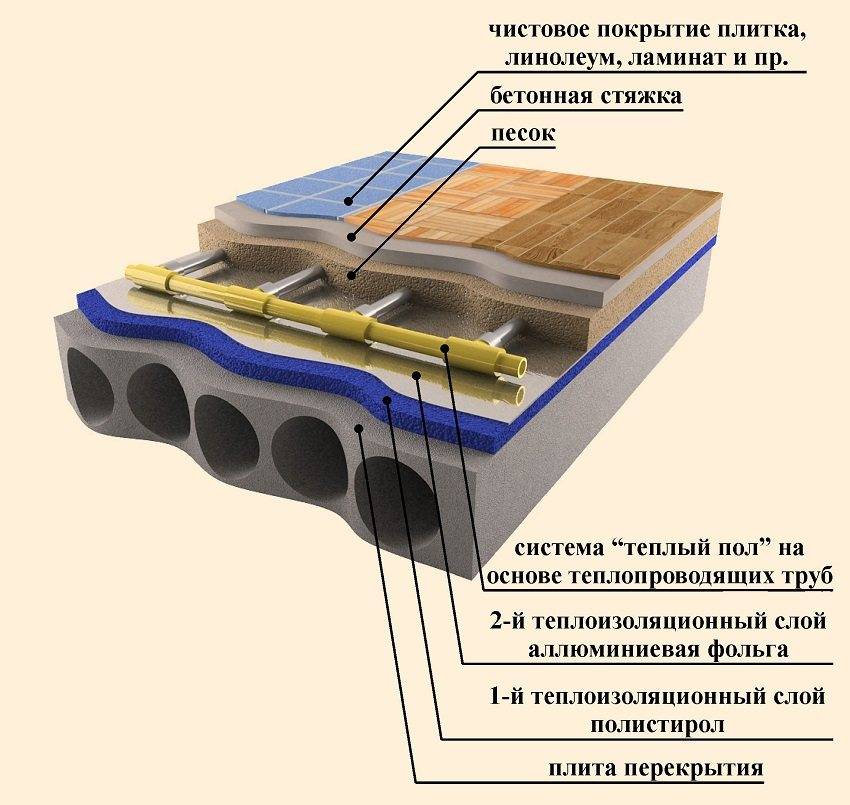

Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия

Таблица 2. Соотношение длин и диаметров труб контура:

Диаметр, мм	Материал трубы	Рекомендованная длина контура, м
16	металлопластик	80 ÷ 100
18	сшитый полиэтилен	80 ÷ 120
20	металлопластик	120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

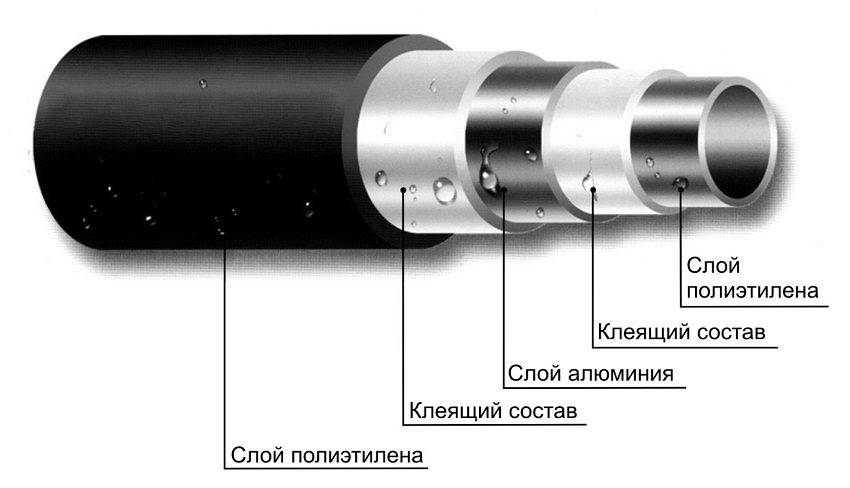

Конструкция металлопластиковых труб для теплого водяного пола

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Таблица 3. Зависимость шага от площади и нагрузки сектора:

Диаметр, мм	Расстояние по осям (шаг труб), м	Оптимальная нагрузка, Вт/м²	Общая (или разбитая на участки) полезная площадь помещения, м²
16	0,15	80 ÷ 180	12
20	0,20	50 ÷ 80	16
26	0,25	20
32	0,30	меньше 50	24

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

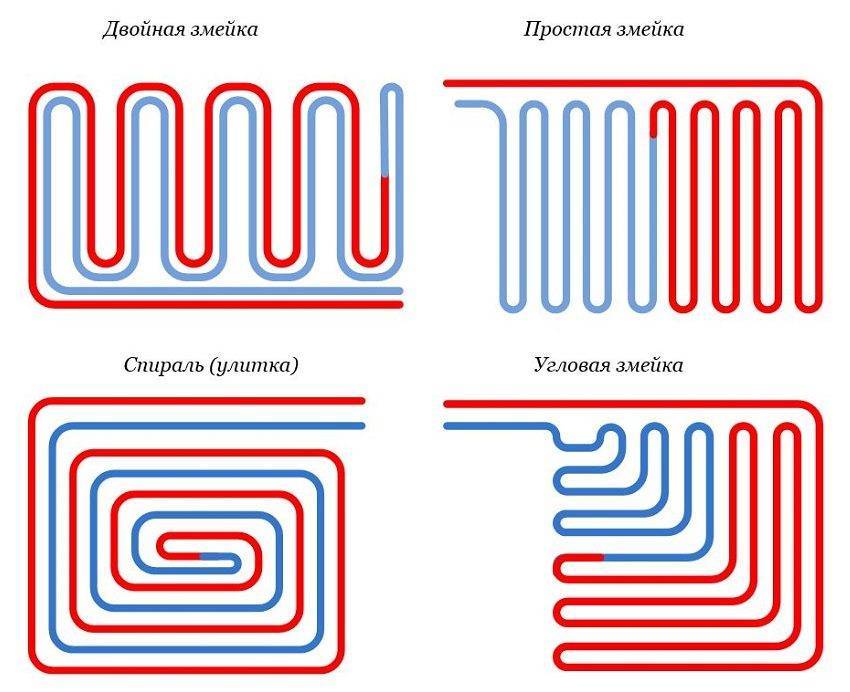

Варианты укладки труб водяного теплого пола

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

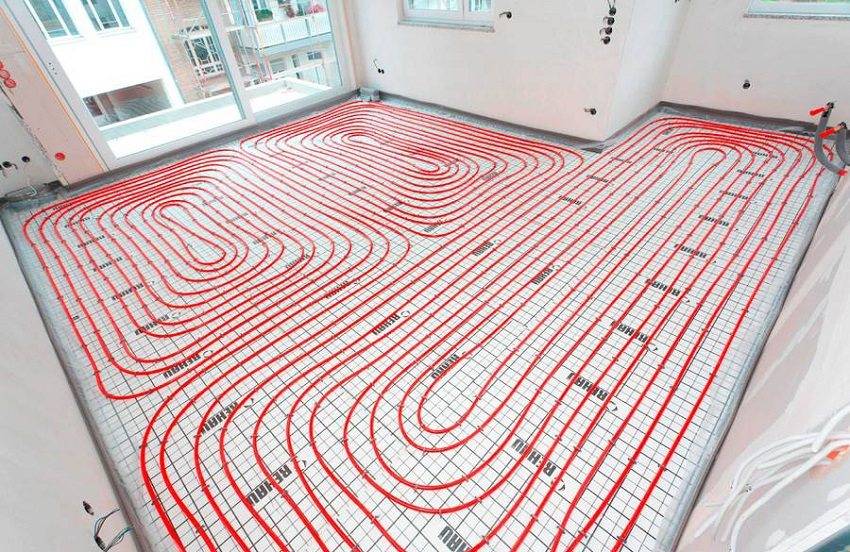

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

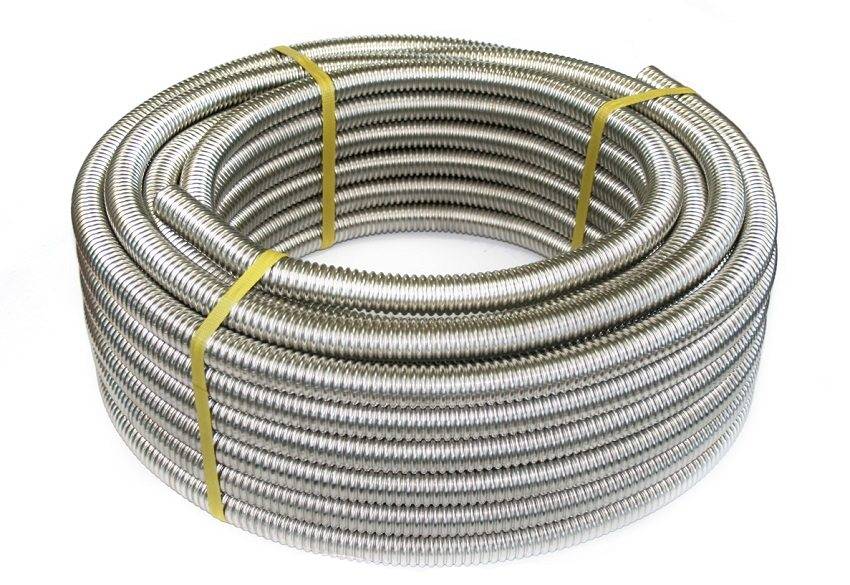

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола

Что лучше: теплый пол или радиаторы?

Для отопления осенью и весной – теплый пол. Зимой – радиаторы. Теплый пол – низкотемпературная система и медленно реагирует на изменения погоды.

Весной и осенью разница температуры внутри и снаружи дома не такая значительная, как зимой. Поэтому теплый пол в этот период, несмотря на свою заторможенность, намного лучше радиаторов.

Но зимой картина обратная. В доме +23оС, на улице -15оС. Разница температур огромная. Холодный поток от окон и витражей проникает в помещение намного интенсивнее, чем осенью или весной. Нужно сбивать эти потоки. Лучше радиаторов или встроенных в пол конвекторов ничего не может быть.

Какой теплый пол лучше – сравнительная характеристика

В таблице сведены основные параметры для сравнительного анализа.

Показатель	Водяной пол	Электрический пол
Кабельный	Кабельный в матах	Пленочный	Стержневой
Тип обогрева	Конвекция	Тепловое излучение
Время прогрева, мин.	30-60	20-30	20-30	5-10	10-15
Устойчивость к перегреву	–	+	+	+	–
Доп. оборудование	котел	–	–	–	–
Ограничения по установке
– на балконе/ лоджии	–	+	+	–	–
– в частном доме/на даче	+	+	+	+	+
– в квартире	– (требуется разрешение)	+	+	+	+
Мощность на 1 м.кв.	Зависит от мощности котла	180-220 Вт	180-220 Вт	25-45 Вт	25-50 Вт
Питание/ топливо	Газ, твердое топливо, электри -чество	Электроэнергия
Метод монтажа	Мокрые работы	Мокрые работы	Мокрые работы	Сухие работы	Мокрые работы
Возможность демонтажа и повторного использования	–	–	–	+	–
Ограничения в установки		Не устанавливается под мебель и другие низкостоящие предметы
Установка в большом помещении	+	(за счет стоимости электроэнергии)
–	–	–	–
Инерционность системы	высокая	средняя	средняя	высокая	низкая
Возможность регулировки температуры	–	+	+	+	+
Ремонто -пригодность	–	–	–	+	–
Требуется демонтаж всего пола	Проще благодаря отсутствию стяжки	Демонтаж
Влияние на высоту стен	до 150 мм	50-80 мм	30-50 мм	5-10 мм	20-30 мм
Вес системы теплый пол на 1 м.кв. площади	200 кг	30 кг	30 кг	2 кг	30 кг
Скорость монтажа	4-7 дней	1-2 дня	1 день	1 день	1 день
Время до начала эксплуатации	7 дней	7 дней	7 дней	1 день	28 дней
Первоначальные вложения	низкие	низкие	средние	высокие	очень высокие
Эксплуата -ционные затраты	высокие	очень высокие	очень высокие	высокие	средние
Экономичность по сравнению с радиаторным отоплением	до 25%	до 50%	до 50%	до 70%	до 80%
Монтаж в помещении с высокой влажностью (в ванной, в бане)	+	Возможно с оговорками	Не рекоменд -уется	+
Совместимость с напольными покрытиями
– натуральная древесина (половая доска, паркет)	–	–	–	–	+
– ламинат	+	+	+	+	+
– линолеум	+	+	+	+	+
– плитка/ керамогранит	+	+	+	+	+
– ковролин	+	–	–	+	+
Излучение	нет	электромагнитное	инфракрасное
Популярные/ известные бренды	–	–	Devi, Теплолюкс	CalorIQue, Devi, K-Techno -logies (ТМ Caleo)	K-Techno -logies (ТМ Unimat), Felix (ТМ Excel)
Цена, руб/м.кв (средний диапазон)	200-500	400-900	700-2000	1350-1700	1500-2685
Расчетный срок службы, лет	10	15-20	15-20	до 50	до 50

Материал подготовлен для сайта www.moydomik.net

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

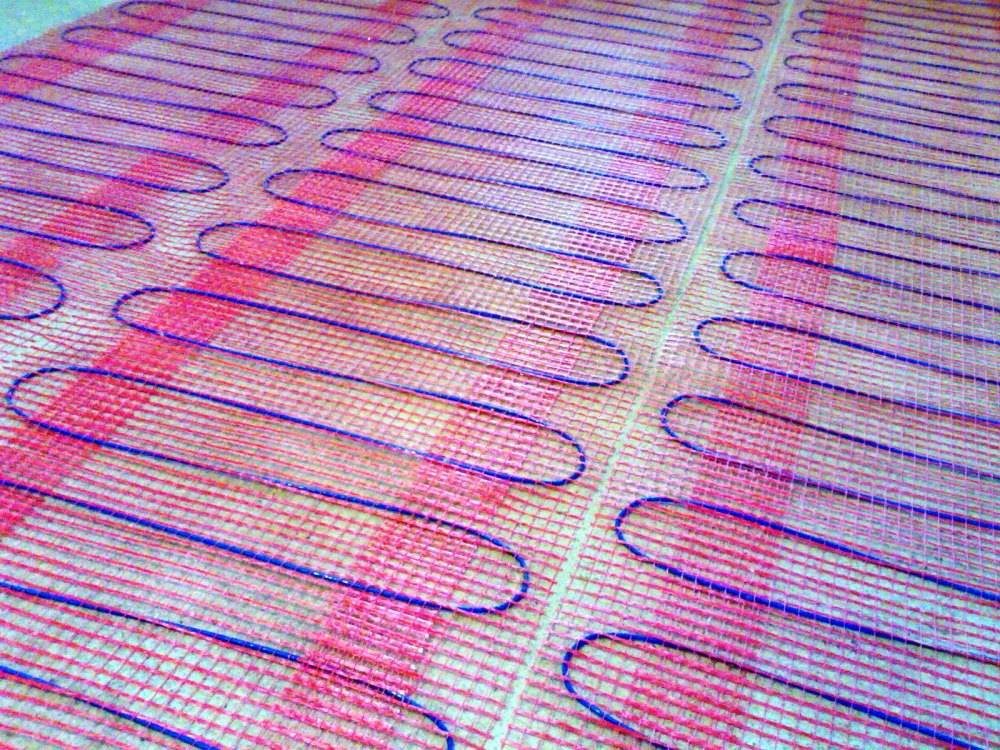

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше — кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

Конструкция теплого пола. Сфера применения

Основное преимущество, на которое следует обратить внимание при изучении системы отопления теплый пол, это экономичность и высокая эффективность. Внутренние помещения большой площади, особенно в частных домах, рассчитанные под автономный обогрев, можно успешно обогреть подобным образом

Даже монтаж и обустройство теплых полов во всех жилых помещениях многокомнатного жилого дома большой площади, будет вполне рентабельным предприятием. Для той категории граждан, которые имеют водяное газовое отопление или рассчитывают использовать твердотопливные агрегаты, водяной пол практически идеальный вариант решения вопроса организации отопления.

Сравнение данной схемы отопления с электрическими полами в данном случае неуместно. Последний вариант, даже с учетом сравнительной легкости монтажа и простоты в эксплуатации, явно проигрывает водяному полу по экономическим показателям. Электрический пол можно установить в отдельных местах, где возникает необходимость в подогреве небольших площадей.

Прежде чем подводить итоги, оценивая преимущества и недостатки водяного теплого пола, попробуем разобраться с его конструкцией и технологическими особенностями.

Основной принцип работы в данном случае заключается в следующем:

• источник тепла — жидкий теплоноситель, котловая вода, которая может поступать в трубопровод, проложенный в полу;
• нагретая вода может поступать как из стояка центральной магистрали теплоснабжения, так и из автономного нагревательного прибора.

Благодаря особенностям конструкции и новым технологиям на сегодняшний день существуют несколько способов оборудовать теплые полы. В качестве идеального напольного покрытия лучше всего использовать керамические, бетонные или комбинированные материалы (плитка, декоративный камень, бетонная стяжка). Преимущества и недостатки в данной ситуации субъективные. Керамическая плитка или бетонная стяжка обладают высокой теплопроводностью, соответственно нагреваясь от нагретого теплоносителя, лучше отдают тепло внутрь помещения. И наоборот, ламинат, паркет, линолеум являются удобными и комфортными напольными покрытиями, играют роль дополнительной изоляции, снижая интенсивность теплообмена во внутренних пространствах.

Эффективность работы теплого водяного пола напрямую зависит от качества слоеного пирога, т.е. от состава . В состав подложки обычно входят:

• Гидроизоляция;
• Металлическая монтажная сетка;
• Теплоизоляция;
• Демпферная лента;
• Сухая или мокрая стяжка.

Основным действующим инструментом в данном случае выступает трубопровод, изготовленный из металлопластиковых труб. Соединенные в отдельные фрагменты или отрезки (контуры) трубы укладываются на подушку, после чего подключаются к коллекторам, через которые осуществляется подача теплоносителя в отопительный контур и возврат обратки.

В конструкции системы отопления заключается и принцип работы. Расстояние между стяжкой и напольным покрытием является местом прокладки теплого водяного контура, посредством которого происходит нагрев всей поверхности пола до необходимой температуры. За счет незначительной нагрева (оптимальная температура нагрева теплоносителя составляет 35-45С) система отопления «теплый пол» является низкотемпературной.

Теплый пол от котла отопления

Не у всех есть возможность подключить теплый пол к стоякам центрального отопления. Но любой человек может сделать теплый пол от котла отопления. Да, котел стоит денег, и порой немалых, но зато отопление получается индивидуальным. А это уже другой уровень комфорта. К тому же даже при использовании самого дорого топлива индивидуальное отопление дешевле, чем централизованное.

При использовании котла сам водяной пол и его изготовление ничем не отличаются. Все этапы и порядок работ сохраняются. Единственное отличие — коллекторный узел теплого пола подключается к котлу, а не к стояку. Выбор котла для теплого пола — отдельная история. Выбирать есть из чего, и есть определенные особенности и нюансы, о которых кратко и не расскажешь.  Почитать об этом вы можете в статье «Котел для теплого водяного пола: какой лучше и почему»

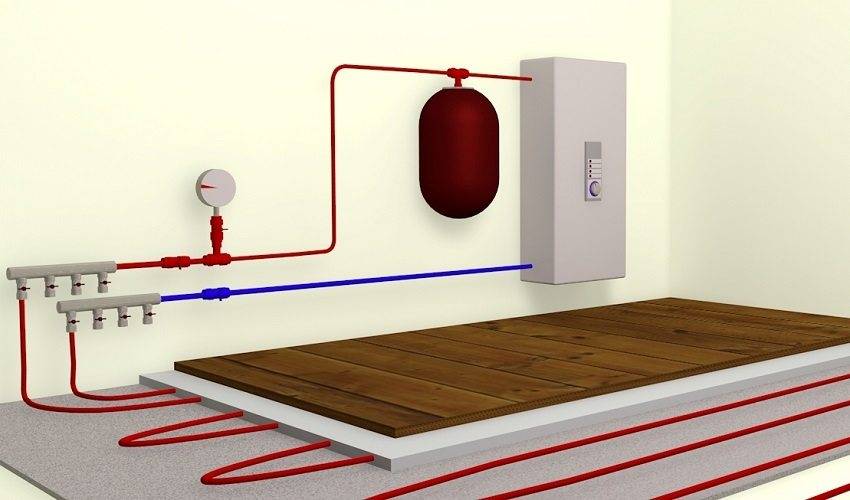

Схема подключения водяного теплого пола к котлу большой сложностью не отличается. На трубопроводе подачи ставится группа безопасности (если ее нет в котле), затем труба от котла заводится на коллекторный узел. К коллекторному узлу подключены контуры теплого пола. На обратном трубопроводе стоит  расширительный бачек и циркуляционный насос (снова-таки, если его нет в котле). Вот и вся обвязка котла для подключения теплого водяного пола. Простейшая схема изображена на рисунке тут же расположена таблица спецификации.

Схема подключения водяного теплого пола к котлу (кликните чтобы увеличить)

Почему возник такой вопрос?

Как бы смешно это не звучало: всему виной глобальное потепление и взгляд на Западные страны.

Расчетная температура для отопления в Москве –25оС в течение 5 дней. Такой температуры не было много лет и Заказчики частных домов стали делиться мнением, что радиаторы не работают, а значит не нужны.

Теплый пол обходится в 3 раза дороже радиаторов. Поэтому это мнение подхватили строители и последние 5 -7 лет уверенно пропагандируют отказаться от радиаторов совсем.

Но в этом вопросе есть 2 нюанса, которые они не учитывают:

На сколько лет вы строите дом?

Мои Заказчики часто говорят, что у соседа отопление теплыми полами успешно работает

Но ни Заказчик ни сосед не берут во внимание период времени

Если речь идет о краткосрочной перспективе 3-5 лет, то радиаторы в таком случае действительно не нужны. Но дом строят на более долгий срок.

В строительных нормах отопление считается эффективным, если отапливает дом в течение 50 лет. Для Москвы минимальная температура за 30-50 лет -25оС. И даже если за последние 5 лет такой температуры не было, то это не значит что её не будет в ближайшие десятилетия.

Поэтому, я как специалист, проектирую комбинированную систему радиаторов и теплых полов. Мы обязаны предусмотреть радиаторы, как резерв, чтобы в холодную зиму дом не промерз.

Нам не нужно «отапливать дом»

Отапливать дом – некорректный термин.

Весь нюанс в том, что мы должны поддерживать в каждой комнате свою температуру. Нам нужно отапливать каждое помещение в отдельности. В котельной, гараже, кладовой достаточно поддерживать +15оС. В спальне +23оС, в санузлах и ванных +25оС.

Действительно, если рассчитать дом как единое пространство –теплого пола для отопления вполне хватает, но на практике нам нужно отапливать только те помещения, которые граничат с наружными стенами и окнами.

Например, внутренние коридоры, холлы и кладовые в доме 250 м2 часто составляют около 50 м2, но их не нужно обогревать совсем.

Технология укладки электрического пола: армирование стяжки

Для дополнительной прочности и жесткости, а также с целью предотвращения образования трещин на теплоизоляцию необходимо укладывать металлическую сетку.

Армирование стяжки нужно при монтаже основного отопления посредством кабельной системы, а также при установке теплого пола на лоджии, где используется такая же конструкция пола, как и при основном обогреве.

Если нагревательные маты монтируются без залива стяжки, теплоизоляция не нужна, в противном случае может наблюдаться растрескивание клеевого слоя небольшой толщины.

Соблюдая технологию укладки электрического теплого пола с кабельными системами обогрева, следует обратить внимание на то, чтобы нагревательный кабель не соприкасался с гидроизолирующим материалом. Во время укладки электрического теплого пола своими руками, для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга. Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея

Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея

Во время укладки электрического теплого пола своими руками, для того чтобы обеспечить равномерный шаг и плотное прилегание кабеля к стяжке, ее необходимо разложить отрезками по площади обогрева на расстоянии от 50 см до 1 м друг от друга. Монтажную ленту следует закрепить на полу с помощью гвоздей или жидкого клея.

По правилам укладки теплого электрического пола нагревательный кабель разрешено закреплять на армирующей сетке, а нагревательные маты и вовсе не требуют крепления к полу, они могут быть зафиксированы с помощью алюминиевой самоклеящейся ленты.

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими наливными теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;
4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Инфракрасная плёнка легко монтируется без использования цементно-песчаной стяжки. Тепло передается с помощью ИК-излучения, а вместо обогрева поверхностей, нагревается только воздух.

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Читать также: Монтаж пленочного пола: установка ИК теплого пола своими руками

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Теплый водяной пол – главные отличия от других видов отопления

Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.

Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.

К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.

Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.

Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы  и при работе подогреве напольного покрытия системы.

Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.

Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения

Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.

Электрический теплый пол

Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.

Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.

Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер

Особенности системы

После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.

В состав системы электрического теплого пола в коттеджах традиционно входят:

1. греющий кабель необходимой длины;
2. управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
3. элементы крепления, использующиеся при монтаже;
4. теплоизолирующие материалы.

Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.

Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.

Система управления и возможность автоматизации работы

Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.

В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.

Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.

Сравнение электрических и водяных теплых полов

Преимущества

Электрический теплый пол

• Возможность установки без применения специального оборудования.
• Равномерное прогревание поверхности пола по всей площади.
• Контроль и простота регулировки за температурой внутри помещения.
• Возможность найти неисправность.

Водяной теплый пол

• Использование воды, в качестве энергоносителя, как более дешевое сырье.
• Водяной пол может полностью заменить основную систему отопления, что будет дешевле электрического пола.
• Совместим практически со всеми видами напольного покрытия.

Недостатки

Электрический теплый пол

• Довольно таки приличные расходы на электроэнергию.
• Требует установки автономных систем электропитания, т.к. при отсутствии электричества прекращается и обогрев помещения.
• Наличие электромагнитных излучений.

Водяной теплый пол

• Большая стоимость монтажа по сравнению с электрическим теплым полом.
• Высокая степень риска протечки и сложность монтажа (по сравнению с электрическим полом).
• Толщина получаемого “пирога”, которая колеблется от 50 до 150 мм.
• Невозможность регулировки температуры при подключении к внешним теплосетям.
• При отсутствии электроэнергии остановятся и насосы системы.

Просмотров: 45011

Коментарии

RSS

Отопление полами водяного типа

Водяные системы «тёплого пола» представляют из себя гибкие трубы, в которых обращается теплоноситель (к примеру, вода). Поверх такой системы чаще всего укладывается стяжка, но возможен и «сухой» вариант монтажа.

В старых многоквартирных домах подобный вариант отопления теплым полом используется редко, так как централизованные системы отопления на это не рассчитаны.

Однако в некоторых новостройках существуют возможности для подключения тёплых полов. Чаще водяные системы используют в частных жилых постройках.

Особенности

Теплоноситель с температурой не выше 40—45 градусов поступает в трубы конструкции от котла. Часто отопительное оборудование обеспечивает более сильный нагрев. В связи с чем требуется подмес остывшего теплоносителя к поступающему от котла. Это производится с помощью специального термостатического клапана. Вся система функционирует при помощи циркуляционного насоса.

Существует единственный тип котлов, благодаря которому получают заданную температуру – это газовые конденсационные котлы. Теплоноситель из такого котла направляется напрямую в трубы тёплого пола, и узел подмеса необязателен.

Преимущества

Выделяют следующие плюсы подобных полов:

• равномерность обогрева всей площади помещения;
• комфорт в помещении;
• экологичность (отсутствует электромагнитное излучение);
• экономичность (работает от одного котла с системой радиаторов, особенно выгодно использование газовых котлов);
• отсутствие видимых элементов отопления, которое положительно сказывается на внешнем виде комнат.

Недостатки

Минусы водяных тёплых полов:

• сложность установки в многоквартирных домах (в основном в домах старой постройки);
• увеличенная толщина бетонной стяжки (7–10 сантиметров);
• трудоёмкость монтажа;
• высокие финансовые затраты на устройство системы;
• возможность протечек;
• сложности ремонта при использовании стяжки (в меньшей степени относится к сухому варианту монтажа).

Распределение температуры в помещении

При обогреве помещений с помощью любого тёплого пола температура выше внизу комнаты и ниже – у потолка. Такой температурный режим комфортен для человека, ведь ноги находятся в тепле, а голова – в холоде.

Перед монтажом водяных полов планируется и рассчитывается система распределения тепла в разных помещениях и даже их частях.

В ванной или спальне комфортна более высокая температура, в коридоре она необязательна. Теплоноситель в системе циркулирует по протяжённым трубам и может остывать в процессе.

Кроме того, при большой площади пола петель из труб может быть несколько, для этого устраиваются специальные смесительные узлы. Они допускают автоматическое поддержание температуры.

Справка! При неправильном проектировании такой системы прогрев разных частей пола будет неравномерным. Избежать ошибок поможет обращение в специализированную компанию.

Саморегулирование

По законам физики тепло от горячего предмета передаётся холодному. Когда температура в помещении поднимается за счёт солнечного света, присутствия людей или бытовой техники, поступление тепла от водяного пола начинает сокращаться. А он, в свою очередь, забирает меньше тепла от котла.

Таким образом, дом потребляет ровно столько тепловой энергии, сколько ему необходимо, чтобы компенсировать энергопотери. Это называют эффектом саморегулирования водных тепловых полов.

Монтаж

Существует два основных варианта монтажа водного пола:

«Мокрый». На основание укладывается слой гидроизоляции и утеплителя. Далее устраивается армированная стяжка с трубами теплоносителя, после чего укладывается финальное покрытие.

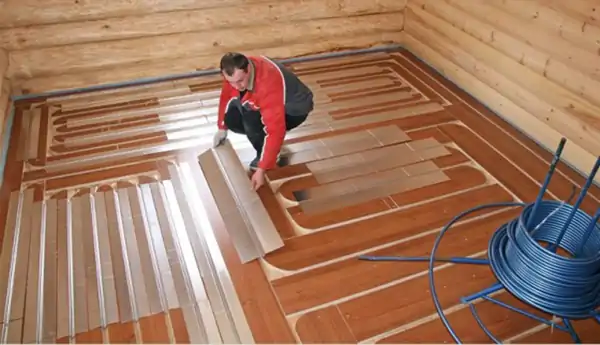

Фото 3. Укладка специальных алюминиевых пластин проводится при сухом типе монтажа водяного пола.

«Сухой». Для этого типа монтажа используются специальные пластины из алюминия с пазами для труб. Поверх кладётся выравнивающий слой, например, из фанеры, а далее оборудуется финальное покрытие.

Что лучше: теплый пол или радиаторы?

Для отопления осенью и весной – теплый пол. Зимой – радиаторы. Теплый пол – низкотемпературная система и медленно реагирует на изменения погоды.

Весной и осенью разница температуры внутри и снаружи дома не такая значительная, как зимой. Поэтому теплый пол в этот период, несмотря на свою заторможенность, намного лучше радиаторов.

Но зимой картина обратная. В доме +23оС, на улице -15оС. Разница температур огромная. Холодный поток от окон и витражей проникает в помещение намного интенсивнее, чем осенью или весной. Нужно сбивать эти потоки. Лучше радиаторов или встроенных в пол конвекторов ничего не может быть.
