Отопление на даче: выбор, варианты систем, схемы разводки трубопровода

Выбор отопительных устройств

При выборе котла для водяного отопления следует ориентировать на его мощность, особенности монтажа, геометрические параметры и вид используемого топлива. Наиболее практичными считаются газовые модели, которые в случае необходимости может заменить твердотопливный или электрический аналог. Затраты на эксплуатацию котла, работающего на твердом топливе, намного ниже электрической модели. Последние станут оптимальным вариантом для небольшого частного дома.

При выборе отопительного устройства следует учитывать, как установить котел отопления в частном доме. Отсутствие отдельного помещения значительно сужает перечень подходящей модели.

Отопительные устройства зависят от площади отапливаемого помещения

Печи из кирпича

Главный “теплоузел” кирпичной печки – это дровяная топка. В неё постоянно поступает кислород, чтобы пламя было на нужном уровне. Печь оборудуют дымоходом, который выводит наружу отработанные продукты горения. При соблюдении этих правил и регулярной чистке дымохода печка всегда согревает теплом жильцов дома.

Зольник (или дверца поддува) обеспечивает приток воздуха. Каменная кладка, проложенная внутри печи, обеспечивает выход продуктов сгорания наружу. Есть разные печные конструкции. Для обогрева дачи применяют одну из четырёх:

“голландку”;
камин;
“шведку”;
русскую.

Кирпичная печь компактна. Можно своими руками придать ей любое оформление, в соответствии с интерьером дома или дачи. Она пожаробезопасна, а при её изготовлении используют природные материалы (камень, кирпич). Однако строительство печи требует серьёзных навыков, без которых сделать полноценную отопительную систему не получится. Изготовление кладки – долгий и трудоёмкий процесс, требующий времени и мастерства. Стоимость натуральных материалов высока, но если вы – владелец настоящей печки, она будет служить вам долго. К тому же, печь не зависит от газовых и электрических коммуникаций. При наличии дров и умения её топить она согреет человека в любые холода.

Как работает система отепления

Это принципиальная схема, недостаточная чтобы начать монтаж отопления своими руками. Нужно правильно подобрать котлоагрегат и дополнительное оборудование, необходимое для эффективной работы отопительной системы.

Но основных узла всего три:

Котел с расширительным баком.
Контур, собранный из металлических труб.
Радиаторы (батареи) конвекторы.

Расширительный бак, насос принудительной циркуляции и контрольно-измерительные приборы относятся к разряду дополнительного оснащения. А запорная арматура (вентили, краны, регуляторы) включается в состав трубопровода.

Простая вода из централизованной системы водоснабжения способна поглотить и передать до 4.18 кДж/кг •°С. Это тепло принимается и от ТЭНов, если котел электрический. По трубам теплоноситель поступает к батареям, изготовленным из металла большой теплоемкости. Радиаторы нагреваются и отдают тепло в комнату. Этиленгликоль либо пропиленгликоль используется в качестве незамерзающей жидкости, что позволяет отключать обогрев зимой без риска разморозить систему.

Подобные схемы отопления работают следующим образом:

В результате потребления электрической энергии или сжигания углеродного топлива вода разогревается до температуры +40..90 градусов по Цельсию.
Движущей силой для перемещения горячей жидкости является естественная конвекция или результат работы циркуляционного водяного насоса.
После того, как теплоноситель дойдет до радиатора, температура снизится на 10-20 °C, но этого достаточно, чтобы прогреть воздух в помещении.
Будучи охлажденной, водяная масса направляется обратно к котлу, где участвует в новом цикле, что обеспечивает непрерывность процесса.
Чтобы исключить появление воздушных пробок в трубах и радиаторах устанавливают расширительный бак, где гасятся температурные изменения объема жидкости.

Обустраивая отопление частного дома своими руками, важно правильно подобрать котел, исходя из рабочих параметров (мощность, производительность). Также покупают ту модель, которая предназначена для конкретного типа энергоносителя

Везувий В5С

Если нужна мощная и при этом не очень дорогая печка, предназначенная для установки в частном доме, следует обратить внимание на эту модель. Дело в том, что она идеально подходит для жилых помещений площадью 80-100 квадратных метров

Среди отличительных особенностей данного устройства следует выделить то, что оно многофункциональное. Дело в том, что у этой модели есть специальная варочная поверхность. Это позволяет использовать печку для приготовления пищи. Таким образом, можно будет готовить пищу даже без электричества и газа.

Помимо варочной поверхности, печь оснащается специальным колосником и прочной дверцей. Они изготавливаются из высокопрочного чугуна, который без проблем справляется с воздействием высоких температур. В этом устройстве предусмотрена керамическая облицовка. Данная особенность позволяет равномерно распределять выделяемое тепло.

Плюсы:

хорошая мощность – около 8000 Вт;
современный дизайн, благодаря которому эта печь без проблем впишется в любой интерьер;
наличие специальной варочной панели для приготовления еды;
надежная передняя дверца;
возможность вручную отрегулировать интенсивность горения пламени;
удобное подключение к дымоходу.

Минусы:

большие габариты конструкции;
изделие придется периодически обслуживать, чтобы оно нормально функционировало.

Самотечная система «Паук»

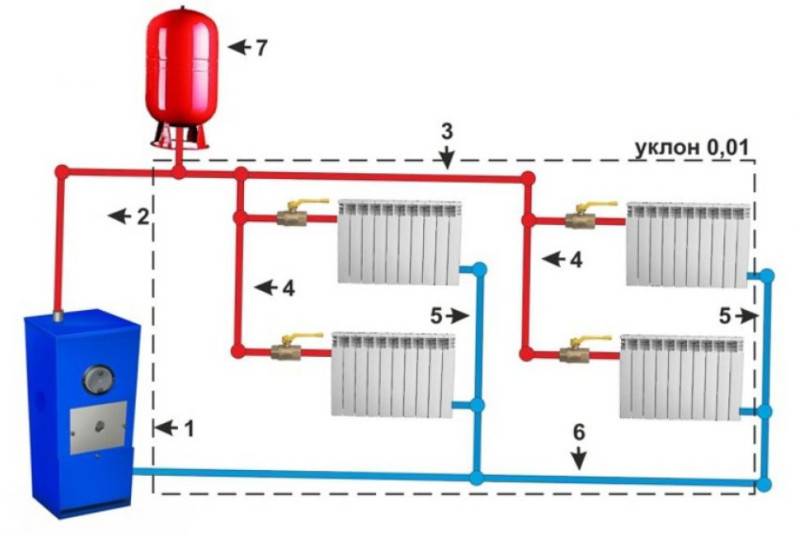

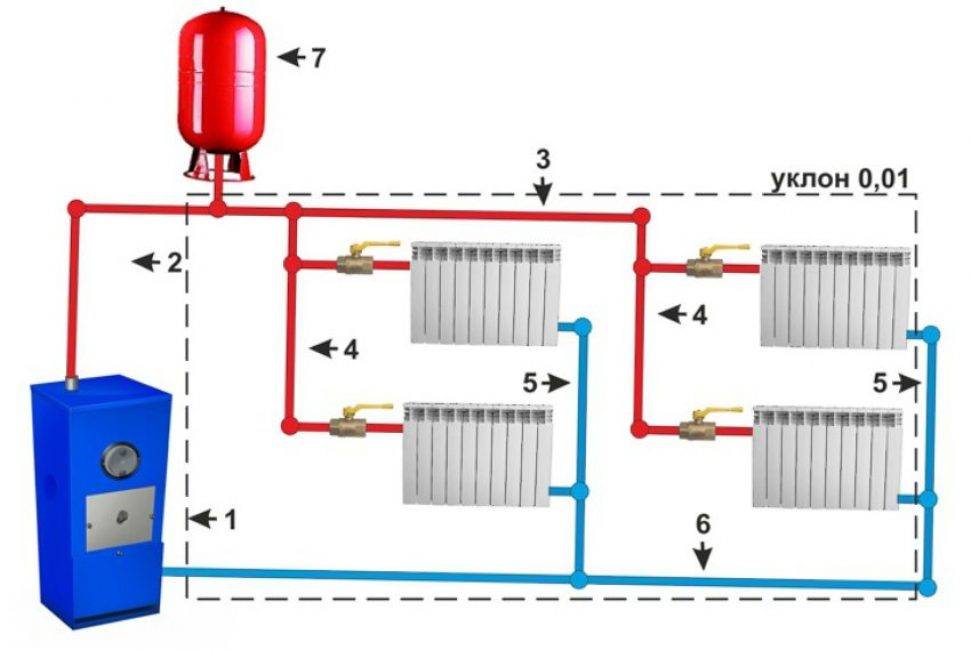

Вертикальная отопительная схема разводки частного дома с верхним разливом без использования циркуляционного насоса получила название «Паук». Основным достоинством является полная автономность от газа или электричества, что особенно востребовано в сельской местности или в дачных поселках. В схеме перемещение теплоносителя происходит за счет разности температур на входе и выходе нагревательного устройства. При условии отсутствия газа и электричества лучше всего использовать твердотопливный котел.

Принцип работы «Паука» основан на законах физики – горячая вода устремляется вверх, вытесняя вниз холодную. В результате нагрева вода поднимается от котла по стояку к радиатору, отдает ему часть своей тепловой энергии и перемещается к следующему до тех пор, пока не вернется обратно в котел. Функционирование системы зависит от точного подбора труб и соблюдения уклонов. Забор воды должен осуществляться выше уровня теплообменников. Котел должен быть расположен ниже. Главным недостатком схемы можно считать достаточно сложные монтажные работы.

Главные составляющие двухтрубной конструкции

Двухтрубная схема обогрева дома может выполняться при помощи принудительной или естественной циркуляцией жидкости. В основном это определяется типом разводки трубы. Здесь выделяют нижнюю разводку и верхнюю.

В варианте с верхней раскладкой, труба находится на высоте. Это обеспечивает достаточное давление для того, чтобы теплоноситель естественно циркулировал в системе. Верхний способ имеет эстетический внешний вид.

Верхняя схема разводки труб

Во втором случае, труба подачи размещается ниже подоконника. При этом монтаж расширительного бака упрощается и его можно устанавливать во всех местах, которые находятся выше расположения прямой трубы.

Но возникает вопрос в обеспечении нормальной циркуляции теплоносителя, которая не достигается естественным путем. Для этого следует установить циркуляционный насос.

Одним из оптимальных вариантов конструкции является разделение труб на две отдельных части, каждая из которых имеет собственную обратную и прямую трубы.

Нижняя схема разводки труб

Чтобы температура теплоносителя не повредила циркуляционный насос, его принято устанавливать на обратной трубе. Что касается расширительного бака, то его месторасположение в системе во многом зависит от типа. Если выбран мембранный бак и оснащен закрытой камерой, то его можно монтировать в любом месте, но в основном это осуществляют возле котла.

Если вы остановили выбор на открытой модели, то она должна располагаться на уровне выше, нежели прямая труба. Таким образом, вы предотвратите возникновение воздушных пробок.

Радиаторы подключаются несколькими способами:

Боковым.
Диагональным.
Нижним.

Первые два варианта являются наиболее результативными. Если же радиаторы имеют небольшую высоту, то здесь применяется нижнее подключение.

Варианты подключения радиаторов

Электричество

На данный момент большинство дачных поселков не газифицировано, зато электроэнергия есть почти везде. Соответственно, электрическое автономное отопление без газа представляет большой интерес и заслуживает рассмотрения как один из самых доступных вариантов. Его преимущества – быстрота и дешевизна монтажа, относительно невысокая стоимость оборудования и надежность с точки зрения периодичности работы.

На современном рынке предлагается широкий выбор средств, чтобы осуществлять отопление дачи электричеством. Для хорошо охраняемых дач или тех, где жильцы пребывают постоянно, подойдут любые из них:

конвекторы и тепловентиляторы;
масляные радиаторы;
системы инфракрасного обогрева;
кабельные и пленочные теплые полы;
водяное отопление с электрокотлом.

Электрические тепловентиляторы и конвекторы прогревают помещение быстрее всего, по крайней мере, по ощущениям человека. Немного больше времени требуется масляным радиаторам, но они и остывают дольше. Все эти приборы нагревают воздух в доме и не нуждаются в монтаже, разве что конвекторы в настенном исполнении. Эта бытовая техника спокойно переносит холода, а ее обслуживание сводится к периодической очистке.

В квартире малый вес и размеры электронагревателя являются важным достоинством, в то время как на неохраняемой даче это недостаток, аппараты легко украсть. Кроме того, подобное электрическое отопление не обеспечит дом горячей водой, а у определенной части людей вызывает дискомфорт и влияет на самочувствие.

Те же недостатки имеют приборы инфракрасного обогрева, только к ним надо еще прибавить более высокую стоимость оборудования и монтажных работ. Исключение – переносные инфракрасные обогреватели, но по ощущениям они прогревают комнаты слишком медленно. Чтобы чувствовать исходящее от них тепло, надо находиться в зоне действия излучателя. С другой стороны, инфракрасное отопление не оказывает негативного влияния на самочувствие человека.

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Watch this video on YouTube

Водяное и воздушное отопление

Отопление бывает водяным (с использованием в качестве теплоносителя воды или антифриза) и воздушным (тепло разносится по дому потоками воздуха). Какой вариант практичнее?

Автор обеими руками голосует за традиционное водяное отопление. Единственное убедительное преимущество воздуха в качестве теплоносителя в том, что он не боится замерзания при остановке котла.

Проблема замерзания водяного отопления устраняется заполнением отопительного контура антифризом

Недостатков куда больше:

Воздушное отопление обходится заметно дороже (оно требует прокладки по всему дому воздуховодов большого сечения и установки в вентиляции рекуператора тепла);
Оно монтируется лишь на стадии строительства: пресловутые воздуховоды прокладываются в стенах или над подвесными потолками;
Оно вынуждает вас жертвовать полезной площадью дома, именно из-за большого диаметра воздуховодов, компенсирующих низкую теплоемкость воздуха.

Котел и магистрали воздушного отопления

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Тип системы

На этапе проектирования автономной отопительной радиаторной системы важно выбрать тип расширительного бака – это влияет на функциональность системы, особенности ее обустройства и обслуживания, выбор приборов отопления

Двухтрубная система отопления

Расширительный бак – обязательный атрибут автономной отопительной системы, который позволяет компенсировать тепловое расширение жидкости в замкнутом контуре. Без этого элемента при нагреве теплоносителя трубы лопнули бы из-за увеличения давления.

Открытая система

Схема с открытым расширительным баком

В данном случае расширительный бак представляет собой негерметичную емкость (обычно с крышкой), которую требуется установить в верхней точке контура. Чаще всего элемент монтируют на чердаке дома или под потолком. Так как жидкость постепенно испаряется, необходимо регулярно проверять ее уровень и подливать из емкости или специально проведенного крана. При недостатке воды в системе теплоноситель может перегреться и вскипеть.

Расширительный бак открытого типа

Использование открытого расширительного бака:

делает невозможным использование антифриза вместо воды, так как при его испарении выделяются опасные для здоровья вещества
ограничивает выбор радиаторов отопления – не рекомендуется использовать стальные, поскольку в теплоноситель свободно проникает кислород, способствующий быстрой коррозии металла

Закрытая система

Двухтрубная закрытая отопительная система

Расширительный бак для закрытой системы представляет собой емкость с эластичной мембраной внутри. Теплоноситель расширяется, заставляя растянуться мембрану – при этом сжимается воздух в оставшейся части герметичного бака. При остывании жидкости мембрана возвращает свою форму.

Такая конструкция эффективно компенсирует резкое повышение или понижение давления в контуре. Это предотвращает выход из строя оборудования, продлевает сроки его эксплуатации.

Мембранный расширительный бак

Установка мембранного расширительного бака удорожает отопительную систему, но делает ее более надежной, удобной и эффективной. Такой бак можно смонтировать в любом подходящем месте, он не требует постоянных ревизий, позволяет выбрать любой тип радиатора и вид теплоносителя – воду или антифриз. Использование антифриза дает возможность не бояться перемерзания трубопровода, если в мороз котел перестанет работать.

Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Компоновка

Вертикальная компоновка

Компоновка бывает:

1Горизонтальная. Количество стояков минимально, подающий и обратный контуры располагаются горизонтально, охватывая все приборы отопления, расположенные на этаже

2Вертикальная. Применяется для домов с двумя и более этажами. Радиаторы в каждом из помещений подключаются к вертикальным стоякам

При горизонтальной компоновке важно предусмотреть установку кранов Маевского на каждой батарее, поскольку при такой схеме подключения в трубопроводе часто образуются воздушные пробки. Вертикальная компоновка способствует скоплению воздуха в верхних точках стояков, поэтому воздушные пробки не мешают работе отопления

В монтаже вертикальная компоновка дороже, так как требует больше материала.

Индукционное отопление своими руками: просто, тепло и экономно

Материалы

Трубы

Какими трубами можно развести водяное конвекционное отопление?

Температура теплоносителя в автономных системах обычно держится в пределах 75С, а давление не превышает 2,5 кс/см2, поэтому требования к прочности труб и их термостойкости минимальны.

Наиболее популярны:

Полипропиленовые трубы. Как правило, для нужд отопления приобретается армированный алюминиевой фольгой полипропилен. Армирование уменьшает удлинение труб при нагреве с внушительных 6,5 мм/м.пог. (при нагреве на 50 градусов) до скромных 1,5 мм/м.пог.;

Монтаж соединения металлопластиковых труб на пресс-фитингах.

Какие трубы укладывать в теплый пол?

Для этой цели чаще всего используют сшитый полиэтилен PEX или термомодифицированный PERT.

Труба PERT для теплого пола.

Трубы обоих типов стойки к нагреву, обладают приемлемой механической прочностью и достаточной для укладки гибкостью. Шаг между витками трубы варьируется от 15 до 20 см, длина одного замкнутого контура не должна превышать 120 метров.

Каким должен быть наружный диаметр полимерных или металлополимерных труб отопления?

Для дома умеренной площади (до 200 м2) я бы посоветовал придерживаться следующих значений:

Подводка к радиатору — 20 мм;
Разлив с принудительной циркуляцией теплоносителя — 25 мм,

Подводка к радиатору и розлив.

Теплый пол — 16 мм.

В гравитационной системе отопления (работающей за счет естественной циркуляции при нагреве теплоносителя) диаметр розлива нужно увеличить до 40 — 50 мм. Инструкция связана с низким гидравлическим напором в контуре; для того, чтобы обеспечить приемлемую скорость циркуляции воды, гидравлическое сопротивление труб должно быть минимальным. А оно, как известно, обратно пропорционально внутреннему диаметру трубы.

Радиаторы

Какие радиаторы лучше купить для автономного контура?

Алюминиевые секционные. Очень демократичная стоимость секции (от 280 рублей) сочетается с отличной теплоотдачей (до 205 ватт на секцию). Прочность радиаторов и их термостойкость с избытком достаточны для автономной системы отопления.

Алюминиевые радиаторы: максимум эффективности при разумной цене.

Как рассчитать нужное количество секций?

Их суммарное количество рассчитывается простым делением номинальной мощности источника тепла (котла или теплового насоса) на паспортную мощность одной секции. Мощность отопительного прибора для отдельного помещения можно грубо оценить из расчета 40 ватт тепла на кубометр отапливаемого объема. Скажем, для комнаты размером 4х5х3 метра нужно 4*5*3*40=2400 ватт тепла, или 2400/200=12 секций с номинальной тепловой мощностью 200 ватт.

Здесь есть одна тонкость. Производители всегда указывают мощность секций и отопительных приборов для дельты температур между теплоносителем и воздухом в 70 градусов; то есть при +20 в комнате для получения номинального теплового потока батарея должна быть нагрета до 90С.

На практике температура теплоносителя в автономном контуре заметно ниже. Скажем, при +25 в комнате и +60 на поверхности радиатора дельта температур будет равна всего 35 градусам, а тепловая мощность секции уменьшится ровно вдвое — до 100 ватт.

Для автономного отопления нехарактерны высокие температуры теплоносителя.

Дополнительное оборудование

Что, кроме котла, труб и радиаторов, необходимо для монтажа водяной системы отопления?

В закрытой системе с принудительной циркуляцией обвязка котла должна включать:

Циркуляционный насос (желательно — с регулировкой производительности);
Автоматический воздухоотводчик для удаления воздушных пробок при запуске контура;
Расширительный бак, компенсирующий увеличение объема теплоносителя при нагреве. Как правило, объем бачка берется равным 1/10 объема теплоносителя в системе;
Предохранительный клапан для сброса давления при перегреве или закипании теплоносителя;
Манометр для контроля давления.

Группа безопасности котла — манометр, воздушник и предохранительный клапан.

В открытой гравитационной системе единственное дополнительное приспособление — открытый расширительный бак. Он выносится в верхнюю точку контура и используется не только по прямому назначению, но и отвода воздуха, и для заливки в контур воды.

Отдельные радиаторы снабжаются отсекающими шаровыми кранами, дросселями или термоголовками. Запорно-регулирующая арматура позволяет при необходимости отключить прибор, не останавливая весь контур, или уменьшить его теплоотдачу.

Если радиатор расположен выше розлива, в его верхней пробке должен быть установлен кран Маевского или автоматический воздухоотводчик.

Кран Маевского для ручного стравливания воздуха.

НМК Отопительно-варочная Сибирь чугунная

Завод НМК выпускает немало различный печей. Однако особой популярностью пользуются печки-камины Сибирь. В этом нет ничего удивительного, так как это действительно качественные изделия, подходящие для отопления как больших, так и маленьких помещений.

Данная модель изготавливается из прочного серого чугуна. Он обладает стойкостью к коррозии, повышенной температуре и механическим повреждениям. Благодаря этим особенностям, срок службы этой печи составляет около 30 лет. В устройстве предусмотрена варочная поверхность с одной конфоркой. Она располагается возле отверстия для крепления дымоходной трубы. Помимо этого, печка оснащается неплохой топочной дверцей. Она обеспечивает герметичность топки.

Среди особенностей печи следует выделить то, что у нее экономичное потребление топлива. Поэтому она будет поддерживать высокую температуру даже при тлеющем горении дров. Благодаря этому, удастся сэкономить большое количество топлива.

Плюсы:

вместительная топка;
прочный чугунный корпус;
встроенная топочная дверца со стеклом;
доступная цена;
эмалированное покрытие корпуса.

Минусы:

при продолжительном горении стекло на дверце может почернеть.

Печь на дровах

Начнем с печного отопления. Для дачного домика можно приобрести стальную или чугунную печь. Чугунные конструкции ценятся больше. Они лучше держат тепло и имеют более продолжительный срок службы. Печка быстро разогревается.

Используя печное отопление дачи, вам придется предусмотреть конструкцию отведения дыма и соединить буржуйку с дымоходом. Дрова или уголь придется постоянно подкидывать. Если в печке нет огня, она быстро остывает.

Иногда теплоемкость такой печи можно увеличить, выложив ее изнутри керамикой или сделав некоторые нагревательные поверхности ребристыми. Топят чугунные печки углем или дровами. Иногда потребуется выгребать пепел, чистить дымоход.

Способы отопления дачи

При решении такого вопроса, как отопление дачи варианты могут быть самые разнообразные. Выбор оптимального решения этой задачи во многом зависит от интенсивности использования дачного домика в холодный период года, а также от бюджета.

Кроме того, на определение способа отопления дачи оказывают влияние следующие факторы:

наличие линии электропередач;
наличие газопровода;
закупка и возможность хранения в достаточных объемах твердого (брикетов, дров, угля) или жидкого топлива (солярка);
технические параметры самого здания (его размеры, степень утепления и пожаробезопасность).

Котлы могут работать на разном типе энергоносителя:

твердом топливе;
природном газе;
электричестве;
жидком топливе (солярка).

Если отопление на даче можно подключить с использованием любого из энергоносителей, то определяющим фактором при выборе типа дачного котла становится стоимость оборудования и расходы на отопление. Кроме того, немаловажным является продолжительность использования дачного домика: если домик используется только для летнего проживания – целесообразнее использовать портативные обогреватели, работающие от электричества, а для круглогодичного- стационарные системы на базе отопительных котлов или печи.

Один из самых старых способов обогреть свое жилище, затопить печь. В небольших домах такое отопление будет неэффективным, прогреваться помещение будет очень долго, даже при небольшой жилой площади. Отопление дровами на даче может быть реализовано или с помощью печки-буржуйки, камина или посредством современного твердотопливного котла.

Буржуйка проста в установке и эксплуатации, она не только обогревает помещение, но и позволяет готовить еду. Однако она может отапливать сравнительно небольшие дачные домики (до 60 кв. м.). Что касается камина то он имеет отличные декоративные свойства и станет украшением любого дома, согреет в сырую погоду, но плохо справится с отоплением зимой.

Обогрев дачи камином

Если площадь дома выше указанной, то целесообразнее использовать твердотопливный котел. Такой теплогенератор поможет не только эффективно отопить помещение, но и значительно уменьшить трудозатраты на обслуживание устройства (твердотопливный котел производит гораздо меньше сажи и отходов горения, а загрузку дров можно делать только раз в сутки.)

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Коллекторная система отопления двухэтажного дома

Варианты лучшего отопления для дачного дома
