Варианты отопления частного дома газовым баллоном

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

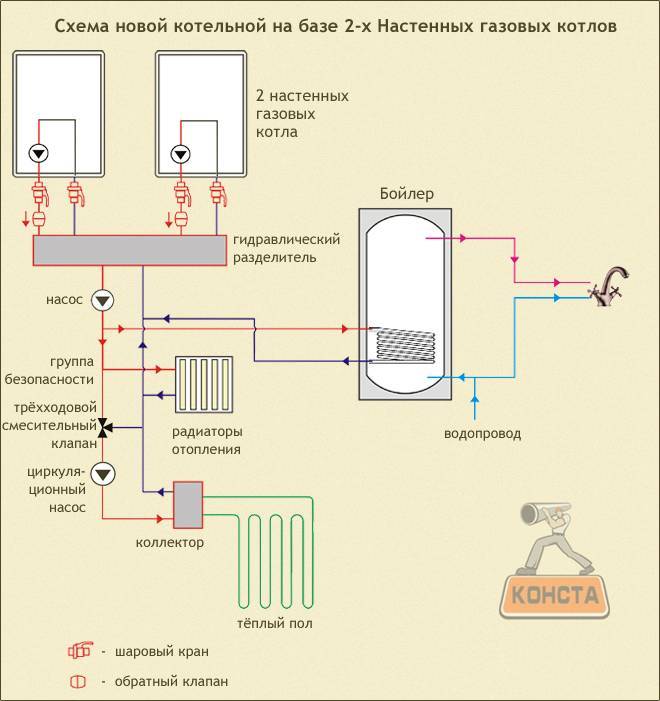

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

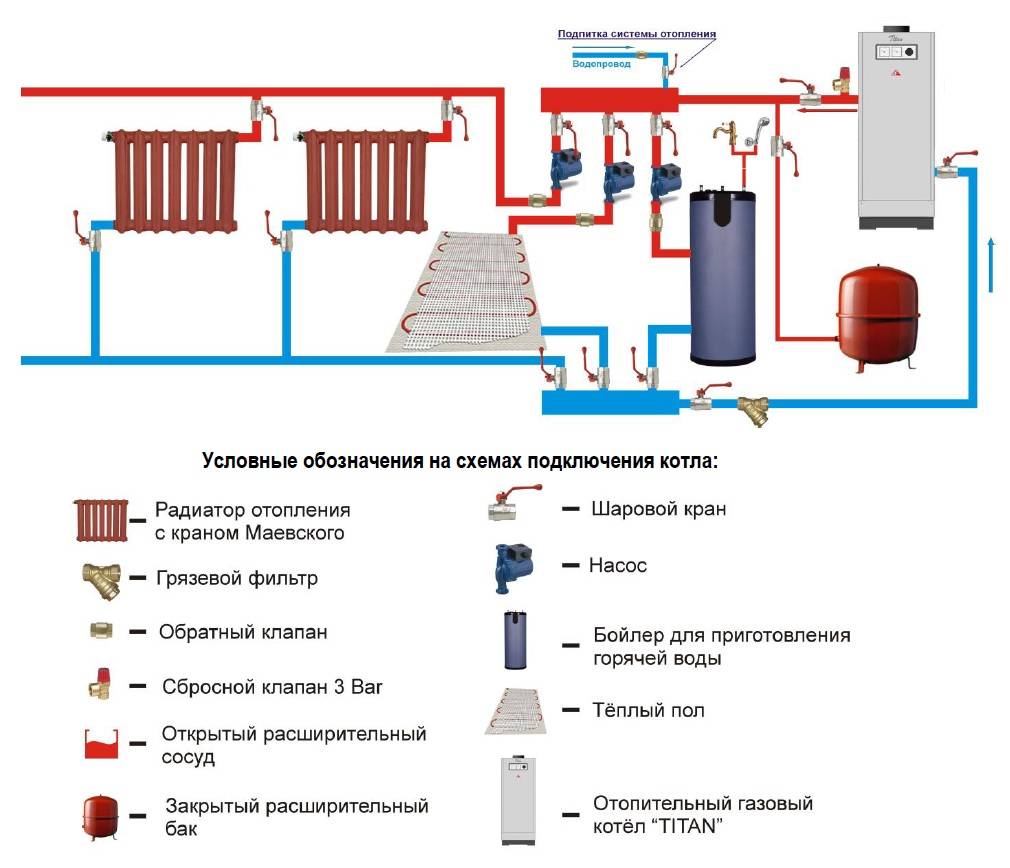

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

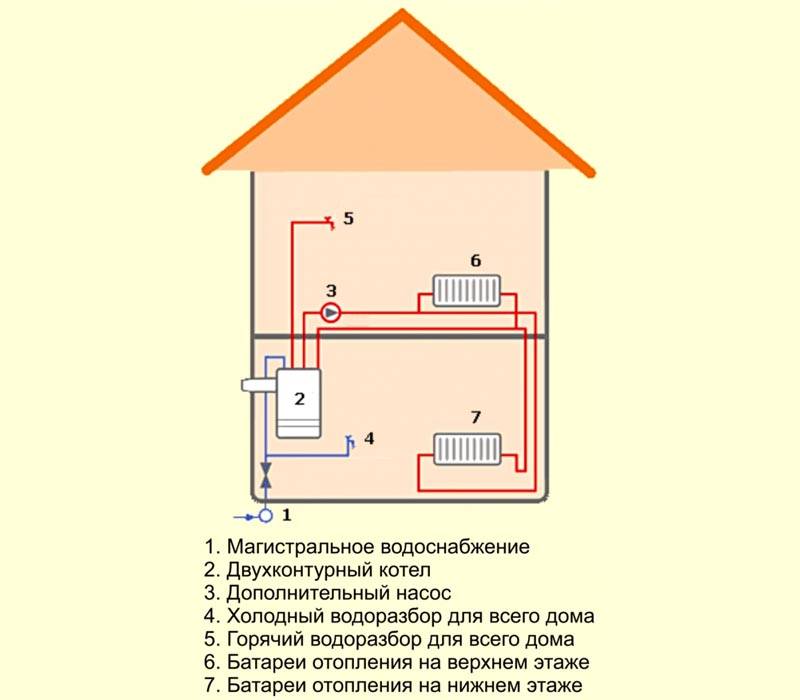

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;

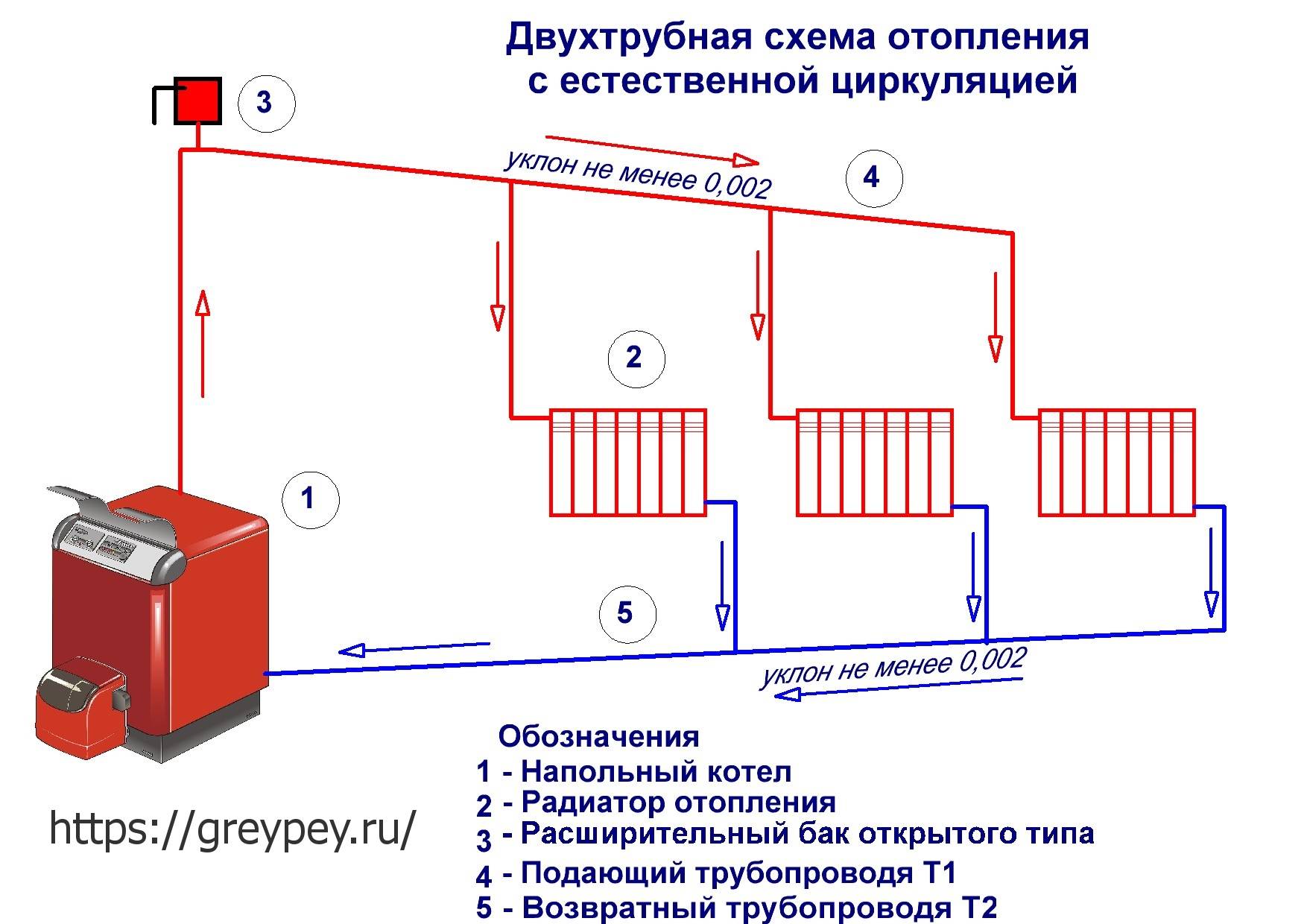

• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

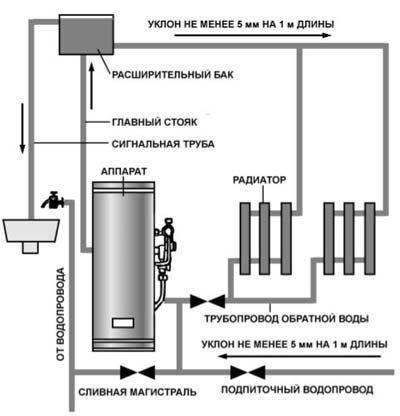

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

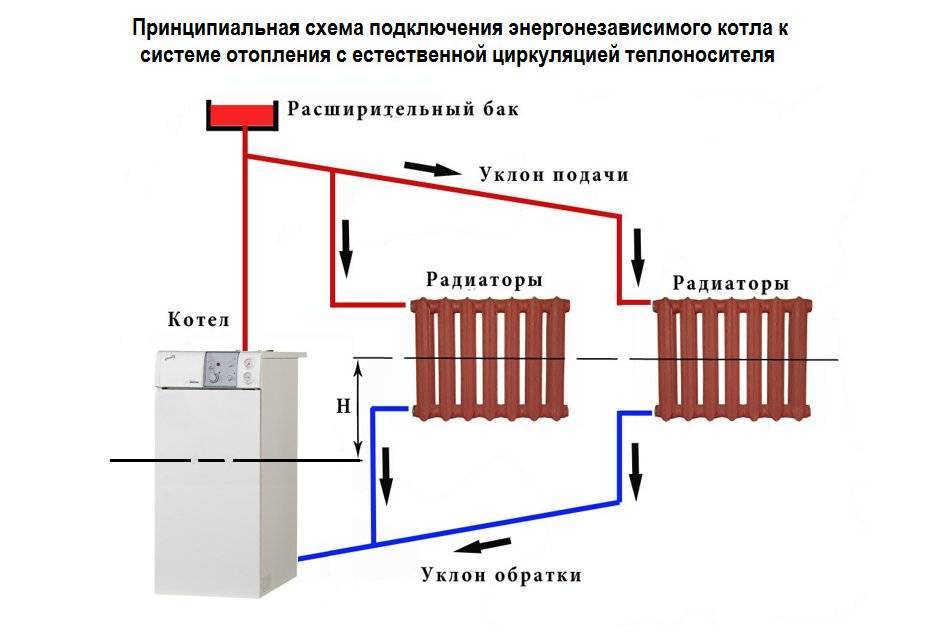

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Система безопасна

Сразу поясним: в новостях о взрывах бытового газа речь идет о баллонах с метаном или проблемах на магистрали. С 1952 года не зафиксировано ни одного случая взрыва подземного газгольдера из-за высокого давления. Поломки происходят при неправильной заправке или покупке б/у емкости.

1

СУГ не создает лишнего давления

Смесь хранится в виде жидкости. Вещество переходит в газообразное состояние, заполняет свободное пространство, создает давление 3-6 атм. Для сравнения — сжатый метан хранят в баллонах под давлением до 200-220 атм.

Меньше давление — меньше вероятность аварии.

Газгольдеры защищены аварийными клапанами, которые сбрасывают давление при 16 атм. На практике резервуары выдерживают испытательное давление до 25 атм. Разрывается сосуд только при 50 атм.

2

Газгольдер не взрывается

Для воспламенения нужен воздух: в чистом и сжиженном виде топливо не горит без доступа кислорода. Взрывоопасная концентрация — 25-95 литров на кубометр воздуха. Доступ кислорода внутрь емкости невозможен, то есть пока резервуар цел — аварии исключены.

3

Подземные утечки не так страшны

Даже если произошла поломка и топливо частично вытекло из резервуара — оно опускается и впитывается в грунт. Смесь тяжелее воздуха, поэтому взрывоопасное вещество не поднимается на поверхность (удаление от подвалов по СП 62.13330.2011 предотвращает скапливание парообразной фазы в помещении). Дополнительно мы устанавливаем сигнализатор загазованности.

Как произвести расчёт отопительной системы на газовых баллонах

Чтобы понять практичность и экономичность данной системы отопления, следует провести предварительные расчёты и ответить на важный вопрос: на какой промежуток времени хватает одного баллона?

Последовательность проведения расчёта, исходя из среднестатистических показаний:

• Мощность котла должна соответствовать 1 кВт энергии на 10 м2 помещения. Для частного дома, общей площадью до 100 м2, необходимо приобрести газовый котёл, мощностью не менее 10 кВт. Установка радиаторов отопления, вместо обыкновенных многосекционных батарей, будет способствовать более быстрой передачи тепла по всей площади дома.
• Для вышеописанного газового котла потребуется не менее 0,86 кг/ч сжиженного газа, учитывая тот факт, что КПД котла должен составлять не менее 90 %.
• Отопительный сезон обыкновенно занимает не более 6 месяцев, иногда 7 (если апрель слишком холодный). 7 месяцев – 5040 часов. Конечно, котёл не будет всё это время работать с одной мощностью, для большей экономичности следует чередовать режимы работы.
• В 1 баллон, ёмкостью 50 л, вмещается 21,2 кг сжиженного газа. Производится расчёт: 5040 умножают на 0,86 кг/ч и полученное значение делят на 21,2 кг газа. Окончательное значение (округлив в меньшую сторону) – 204 баллона на весь отопительный сезон. Данная цифра будет ещё больше, если вместо баллонов ёмкость 50 литров, использовать изделия на 27 литров.

Такие подсчёты очень поверхностны, ведь ни один пользователь не будет постоянно держать газовый котёл в режиме полной мощности. Но, исходя из данных значений, которые также следует умножить на цену за газ (добавить ещё транспортировку и заправку баллонов), можно принимать решение – стоит ли устанавливать газобаллонную отопительную систему.

Преимущества и недостатки баллонного отопления

Обогрев баллонным газом частного дома обладает, как преимуществами перед другим отопительным вариантом, так и недостатками.

Сначала приведем неоспоримые плюсы отопления сжиженным газом:

• высокий КПД при существенно меньших трудовых затратах по сравнению с твердотопливным обогревом;
• возможность переоборудовать газовый котел от обычного баллона к магистральному оборудованию;
• абсолютная автономность и независимость функционирования баллонной системы;
• длительный срок службы оборудования (15-25 лет);
• наличие спроса на баллоны на вторичном рынке — емкости легко продать, если в них не будет необходимости.

Кроме того, отопление баллонами позволяет нагревать воду в частном доме для бытовых нужд.

Перечислим также главные минусы такой системы обогрева:

• баллоны необходимо регулярно заправлять, примерно каждые 2-3 недели, что неудобно и затратно;
• при неправильной организации системы расход газа значительно увеличивается;
• необходимость создавать подходящие условия для хранения емкостей.

Таким образом, организация системы отопления на баллонах может быть очень опасной, если не соблюдать некоторые условия эксплуатации оборудования. Поэтому хранить сосуды можно лишь в проветриваемом помещении, под которым нет подвала. Лучше всего расположить баллоны в отдельном сооружении.

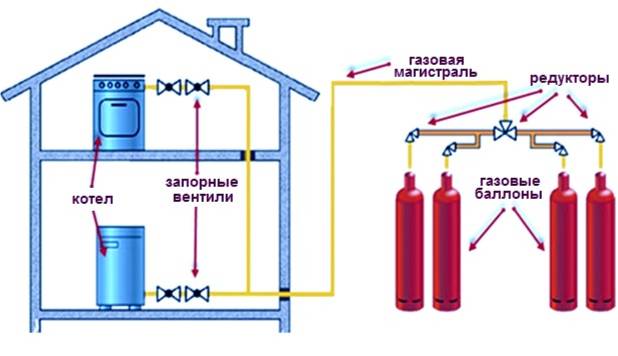

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Газовые баллоны с отдельными редукторамиОбратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м

куб/час для этой системы не подходит.

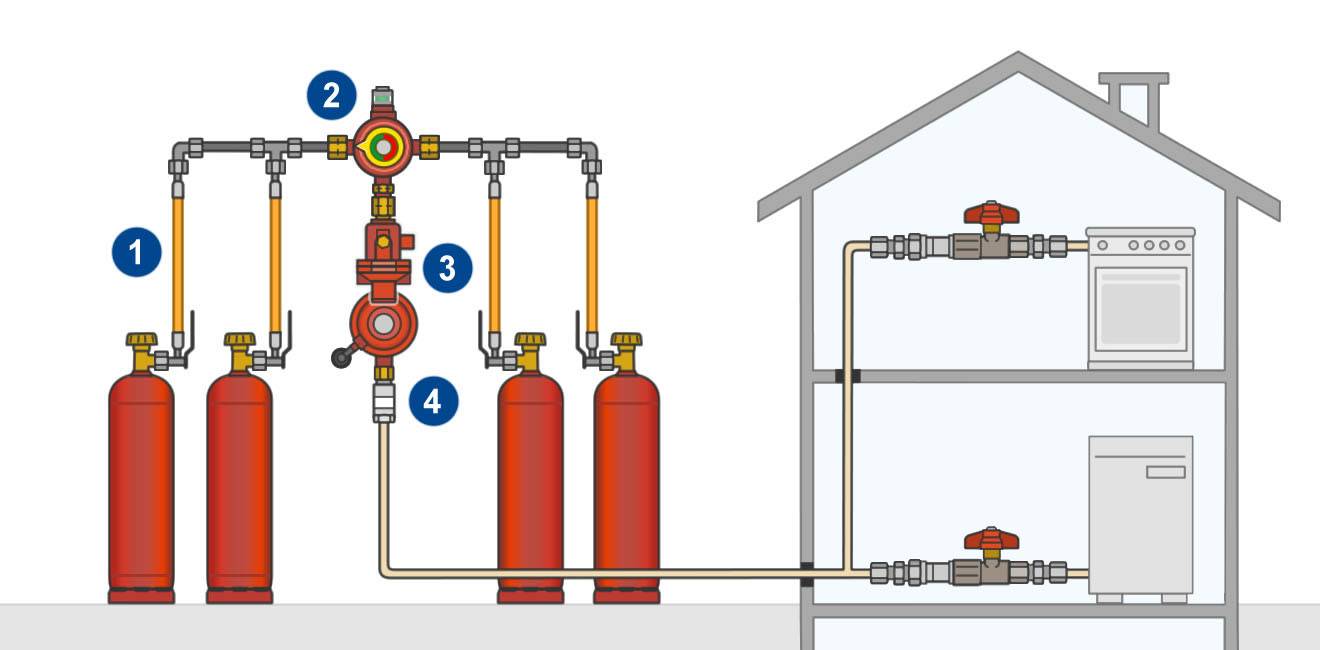

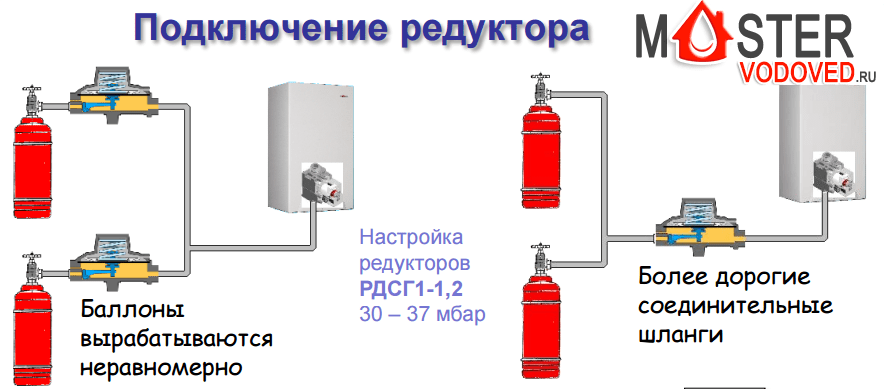

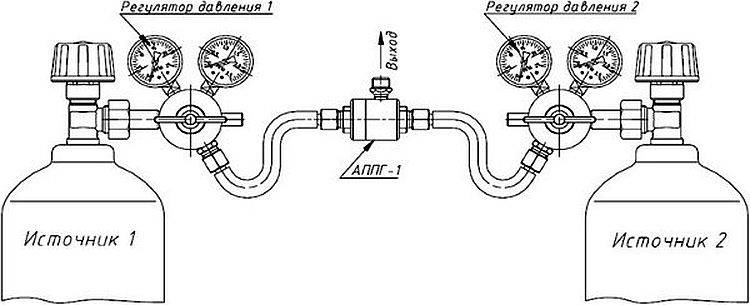

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

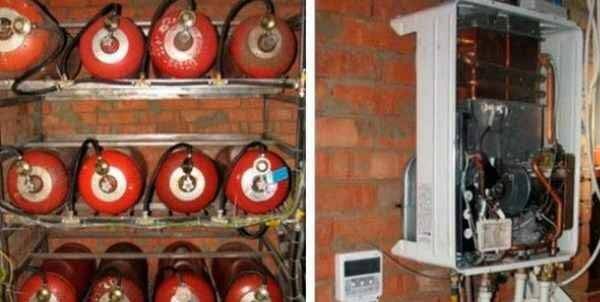

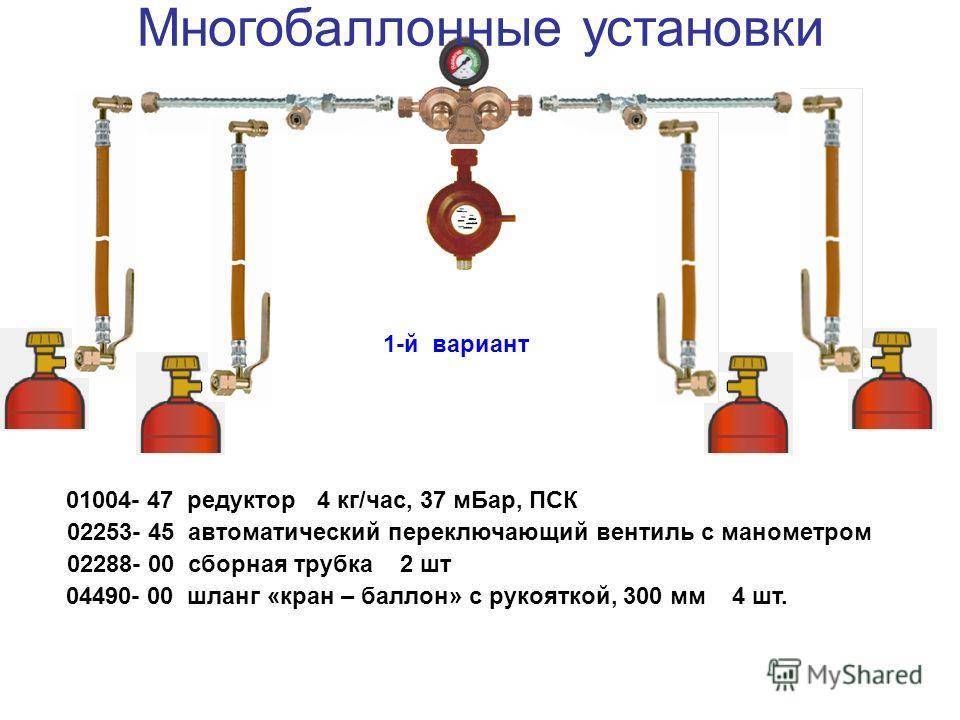

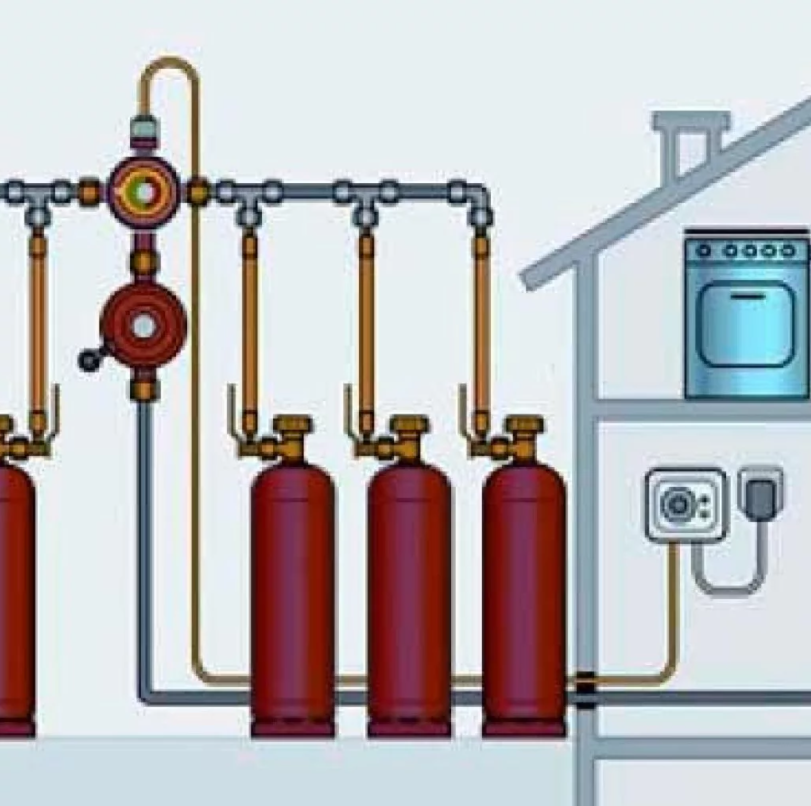

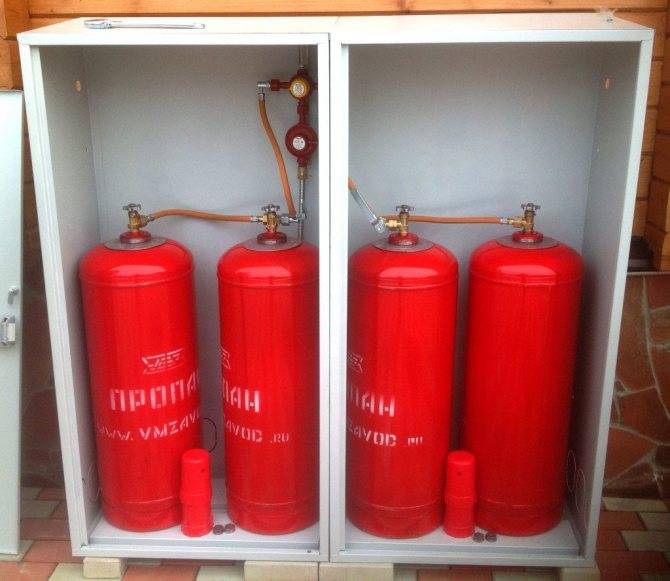

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

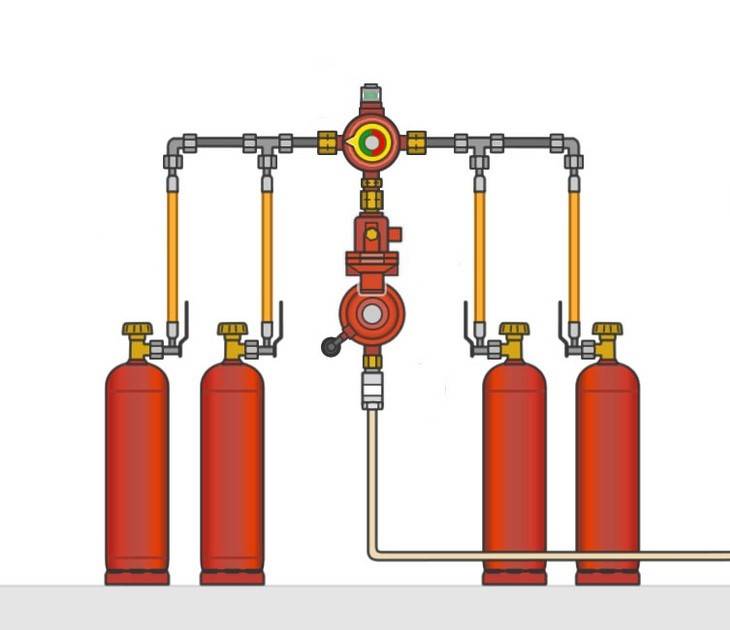

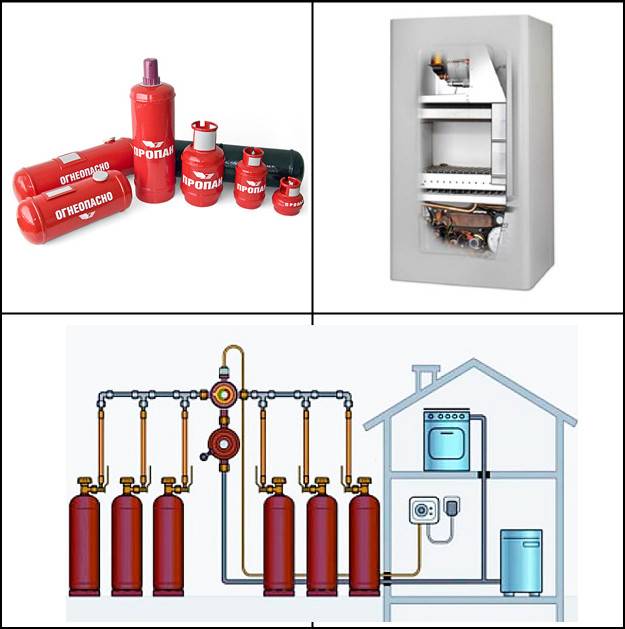

Схема подключения баллонов к рампеОбратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.

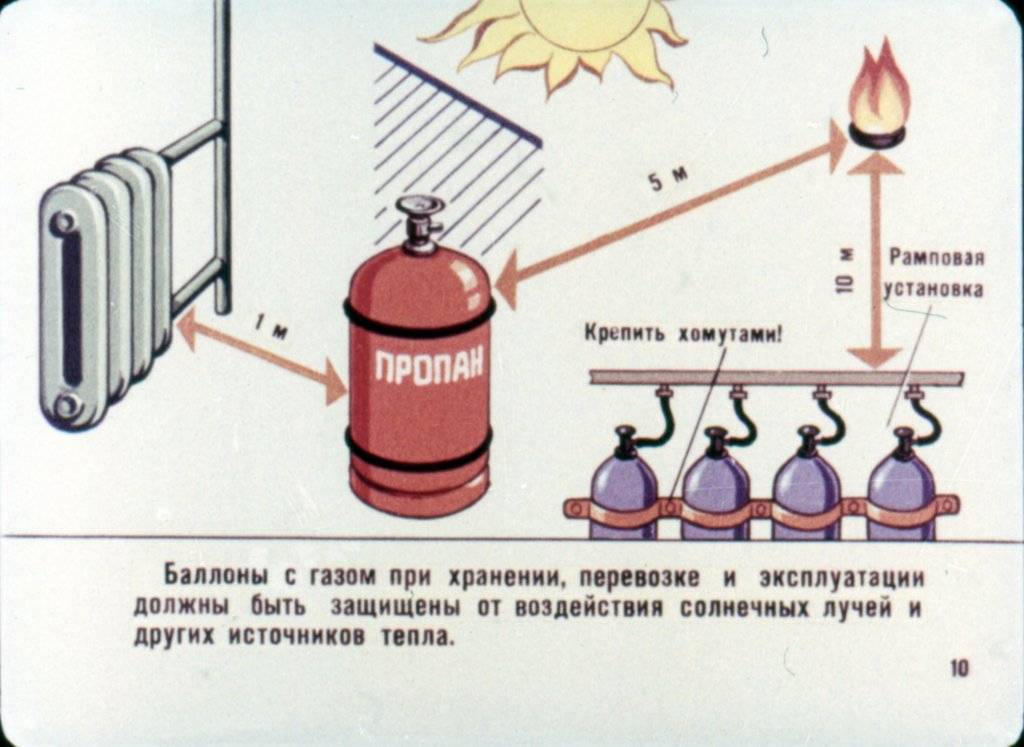

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Отопление дома метаном

В настоящее время существует просто огромное количество вариантов и способов отопления своего дома. Некоторые из них, как правило, пользуются большой популярностью, другие же – менее востребованы. Помимо широкого вида отопительных систем существует еще и определенный круг топливных ресурсов, которые способны оказаться довольно эффективными для применения определенной области. Одним из таких топливных ресурсов является метан, который в нашей стране больше известен как природный газ. Однако, нужно сразу обозначить, что привычный нам природный газ состоит не полностью из метана, потому как его количество в природном газе насчитывает около 97%, остальные же 3% занимают не углеводородные вещества. Как правило, природный газ имеет несколько происхождений: -природный газ с места рождения; -природный газ, добываемый попутно с добыванием нефти; -газ, добытый в процессе коксования угля; -доменный и рудничный газ; -болотный и канализационный газы. Из вышеперечисленного списка лишь три вида природного газа нашли свое применение в народном хозяйстве. В основном первая, вторая и третья категория газов используется в частности для осуществления отопление дома метаном. В любой централизованной отопительной системе в основном применяется природный газ, который попутно сотрудничает с водяным потоком. Основной функцией природного газа в данной системе является нагревание водяного потока, который вследствие перемещается по специализированным трубным каналам в саму отопительную систему, отдавая свое тепловое излучение. Бесспорно, отопительная сфера нашей страны за последнее время достигла определенных успехов, в результате чего сегодня отопление дома метаном возможно не только для многоэтажных строительных конструкций городского общественного типа, но и для зданий частного характера, в том числе и для отопления коттеджей, загородных дом и даже дач. Нужно сказать, что природный газ на данный момент является главным конкурентом многих топливных ресурсов, факт чего возможен благодаря следующим преимуществам данного топлива: -обладание большим КПД и большей теплотворностью; -наличие менее агрессивной среды, которая положительно отображается на функциональных возможностях котельной; -обладание сравнительно небольшой стоимостью; -экология, практическое отсутствие выделения вредных веществ; -бесшумность процесса работы; -отсутствие выделения твердых продуктов сгорания, что приводит к экономичности процесса в связи с отсутствием необходимости в их утилизации; -не затратное потребление электроэнергии; -простота обслуживания и монтажа системы газа. Что примечательно, отопление дома метаном может работать в автономном режиме, без необходимости присутствия и управления человеком, что обусловлено полной автоматизацией процесса. Заметим, что данный момент особенно привлекает к себе владельцев частного дома, в котором они проживают временно. В результате многие домовладельцы стремятся к тому, чтобы при наличии рядом проведенной газовой магистрали подключится именно в эту отопительную систему, которая максимально комфортна и достаточно эффективна

Тем не менее, очень важно помнить, что природный газ-это в первую очередь, взрывоопасное вещество, к работе с которым нужно относится с предельной осторожностью. Помимо того, что газ взрывоопасен, он еще и токсичен, что вдвойне повышает его опасность как для жизни, так и для здоровья человека. Именно поэтому монтаж газовой системы отопления необходимо доверять только опытным специалистам, которые обладают документальным разрешением на деятельность в данной сфере

Именно поэтому монтаж газовой системы отопления необходимо доверять только опытным специалистам, которые обладают документальным разрешением на деятельность в данной сфере.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Вид топлива	Удельная теплота сгорания, мДж	Розничная стоимость топлива, руб.	Стоимость кВт/ ч энергии, руб.
Пропан-бутановая смесь (СУГ)	45–47	20–24 (за 1 кг)	1,7–2,0
Природный газ	32–40	5,2–5,6 (за 1 м³)	0,6–0,9
Дизельное топливо	40–42	23–27 (за 1 литр)	2,6–2,8
Электроэнергия	—	—	3,5–3,8

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

• На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
• Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
• При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
• В сутки будет расходоваться 12 кг, или почти половина баллона;
• Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

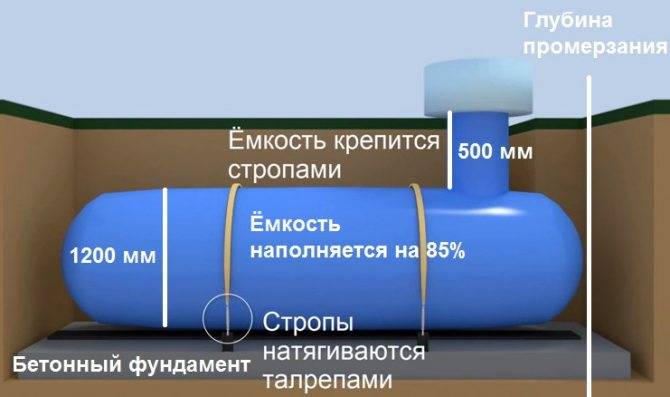

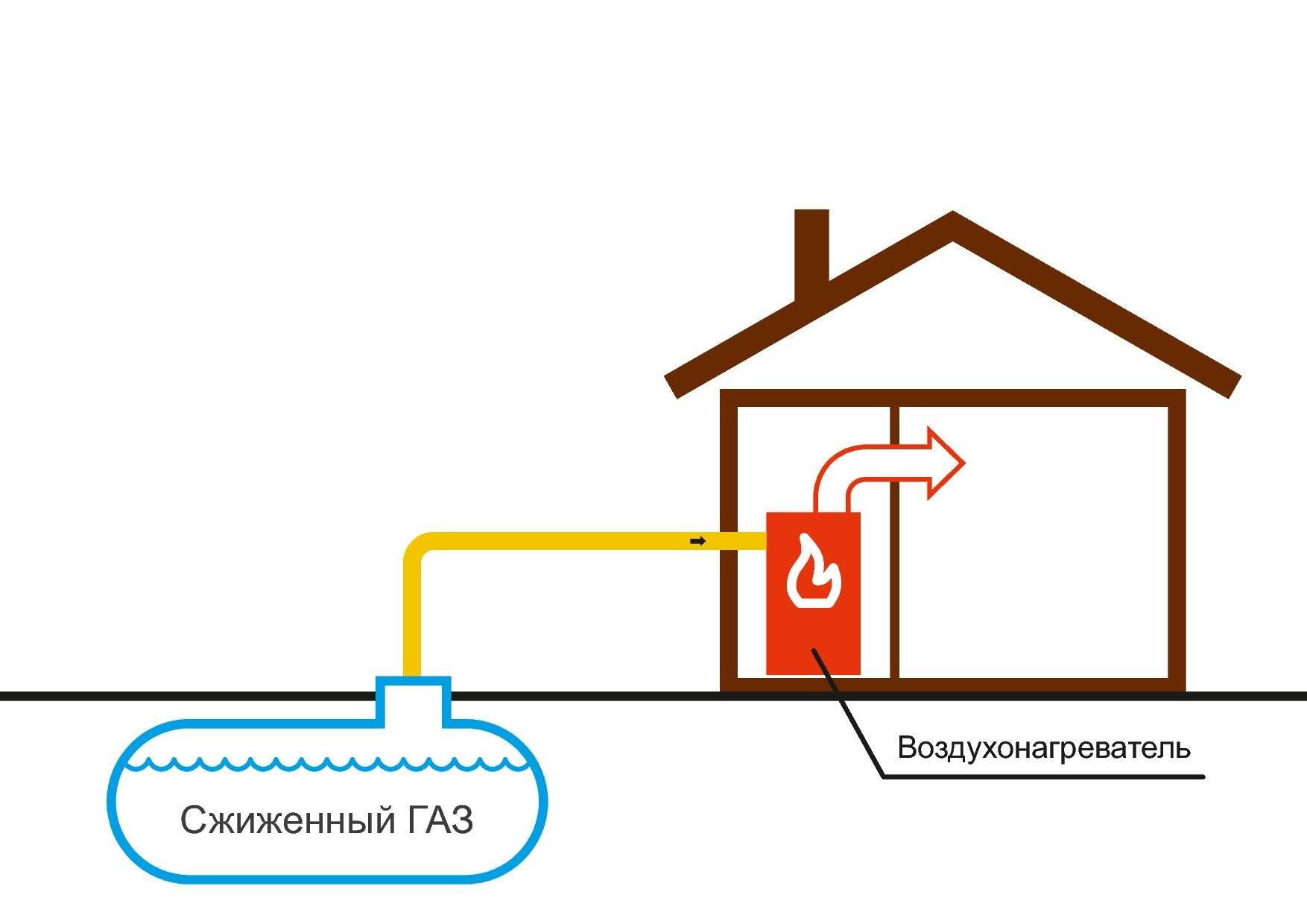

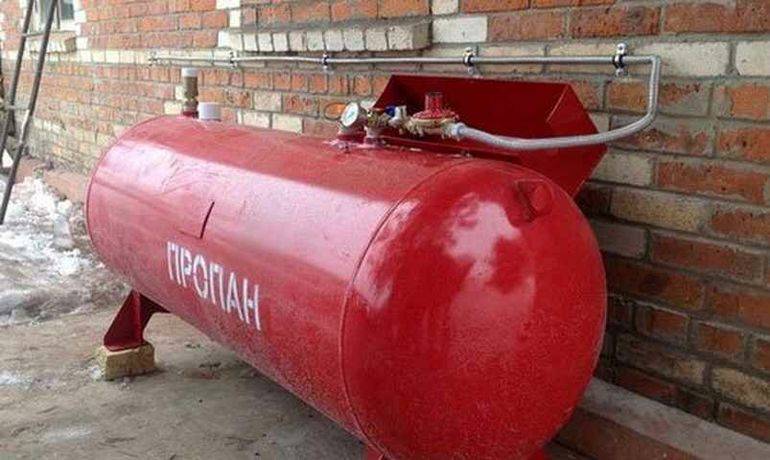

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

• Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
• Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
• Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
• Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Отопление на баллонном газе и что это?

Отопительные системы, в которых для подогрева теплоносителя используется сжиженный газ, и являются описываемой нами разновидностью. Если в центральной магистрали циркулирует газ метан, то в баллоны заправляют пропан либо смесь бутана и пропана. Отопление газовыми баллонами в частном доме делают, если нет возможности подключиться к централизованному газоснабжению.

Такие системы используют в домах площадью в пределах 70-100 квадратов. При этом постройка должна быть хорошо утеплена, чтобы свести к минимуму расходы горючего. Также для экономии газа рекомендуется применять не только котел, работающий на этом топливе, но и отопительные электроприборы.

Плюсы и минусы баллонного отопления

Газовое отопление от баллонного газа имеет следующие преимущества:

1. В баллонах находится полностью очищенное топливо, что способствует полному сгоранию в камере котла. В итоге никаких шлаков или золы не остается.
2. Нагревательное оборудование, работающее на газе, не нуждается в подключении к системам электроснабжения, поэтому такое отопление можно назвать энергонезависимым.
3. Отопительная система работает стабильно и бесперебойно, а ее работой легко управлять.
4. Простота эксплуатации – дополнительное преимущество баллонного газового отопления.
5. Цена газа самая низкая в сравнении с другими видами топлива.
6. КПД такой системы достаточно высокий и доходит до 90-95%.
7. При необходимости нагревательное оборудование можно переделать, чтобы оно работало на магистральном газе.
8. Внушительный срок службы также можно отнести к числу достоинств такого отопления.

Использованные баллоны можно продать на вторичном рынке, чтобы компенсировать часть расходов. В случае установки двухконтурного котла, работающего на сжиженном газе, можно не только отапливать дом, но и обеспечить его горячим водоснабжением.

Недостатки отопления пропаном или смесью пропана и бутана заключаются в необходимости регулярной заправки емкостей для хранения газа. Кроме этого, для правильной и бесперебойной работы системы нужно создать определенные условия.

Как подключить газовый котел

Порядок действий при подключении котлов к источнику:

1. Получение технических условий в газораспределительной организации на присоединение к сетям газоснабжения.
2. Выполнение проектных работ, необходимые согласования проектной документации.
3. Выполнение строительно-монтажных работ, в том числе газовой обвязки котлов, разработка исполнительной документации.
4. Испытания и опрессовка газопроводов.
5. Присоединение к газовой магистрали, пуск газа.

Важно учесть, что газовые котельные являются объектами повышенной опасности. Поэтому все работы, связанные с проектированием, монтажом и эксплуатацией, должны производиться организациями, обладающими соответствующими допусками и аттестованным персоналом

Поэтому все работы, связанные с проектированием, монтажом и эксплуатацией, должны производиться организациями, обладающими соответствующими допусками и аттестованным персоналом.

А работы по непосредственному присоединению к газовой магистрали и пуск газа осуществляет газораспределительная организация, выдавшая технические условия.

В любом случае не помешает знать правильное расположение элементов газовой обвязки. Первым прибором после ввода газа в помещение должен быть термозапорный клапан, после него электромагнитный клапан. Затем рекомендуется фильтр, после — газовый счётчик. Далее, от основного газового коллектора выполняют опуски к газовым котлам с установленными на них кранами и манометрами для контроля давления.

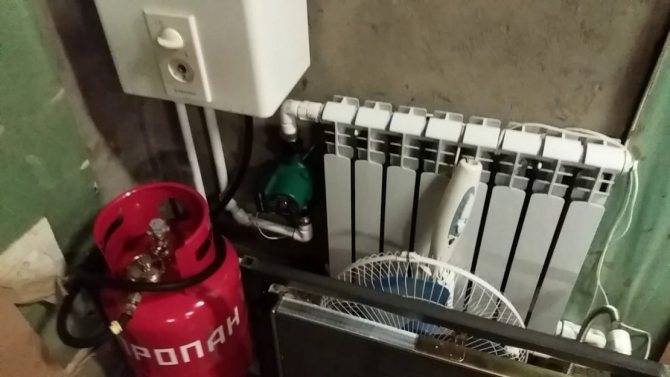

Подключение к баллонному газу

Не всегда имеется возможность подключиться к газовым сетям, т. к. они не везде ещё проложены. Для таких случаев существует вариант переоборудования котла для работы на сжиженном газе от баллона.

Горелки котлов на природном газе в среднем работают под давлением 20 мбар (0,002 МПа), а из баллона сжиженный газ поступает под давлением 3—4 мбар.

При выборе котла с горелкой на сжиженном газе лучше отдать предпочтение модели, у которой рабочее давление горелки как можно ниже.

Это позволит существенно сэкономить на топливе из-за наиболее полного опустошения газового баллона.

Горелки для сжигания сжиженного газа могут входить в основную комплектацию котла. В противном случае её придётся приобретать отдельно. В такой системе понадобится редуктор для присоединения к баллону. Редуктор и другую необходимую арматуру можно приобрести как у поставщиков котельного оборудования, так и на станциях заправки баллонов. Редуктор для отопительного котла должен обладать большей пропускной способностью, чем более распространённые редукторы для газовых плит.

Для частного дома площадью 100 м² для целей отопления и нагрева воды потребуется в среднем 8—9 баллонов газа в месяц во время отопительного периода. Баллоны допускается объединять в групповые установки (до 15 штук). Размещаются они в металлическом шкафу, который располагается в отдельном проветриваемом помещении.

Сжиженный газ тяжелей воздуха, поэтому в помещении с баллонами не должно быть подполов или подвалов. Тем более их нельзя хранить в подвальных или цокольных этажах.

Не допускается установка баллонов на улице, при низких температурах произойдёт снижение давления газа, и процесс горения будет нарушен.

Для подвода газа от редукторов к котлам лучше всего использовать металлические гофрированные шланги. Они меньше резиновых подвержены износу и меньше, чем система из труб, подвержены вибрации и деформации при замене баллонов.

Готовую смонтированную систему газовой обвязки необходимо опрессовать сжатым воздухом и после этого произвести пробный пуск газа. Эти работы должны проводить специализированные организации, обладающие соответствующими допусками.

Внимание! Устранение обнаруженных утечек газа под давлением запрещено!

Заправка емкостей газом

Все баллоны заправляют на 85%, чтобы не произошло взрыва

Газовая печка для здания или бани требует своевременной заправки топливом емкостей. Баки не наполняют больше 85% от общего объема, поскольку газ может расширяться и прорывать стенки баллонов, если они заполнены на морозе и сразу внесены в теплое помещение. Запасы газа можно пополнять на заправочных станциях или в автономных пунктах. Перед тем как выбрать и закачивать вещество тару ставят на весы, чтобы вовремя отключить подачу газа и предотвратить повышение давления.

Даже если заправка будет выполнена по правилам, риск переливов остается. Маленькие баллоны по 5 литров заполняют до 2 кг, большие по 12 литров до 6 кг. Этого количества будет достаточно, чтобы обогреть дом либо баню. Закачка происходит с большой скоростью, при превышении критической отметки нужно сразу откачать излишки. Лучше заправлять баллоны в местах, где присутствуют электронные весы с отсекателем, повышающие уровень безопасности.

Выбор и эксплуатация газового котла

Как уже было сказано выше, нет необходимости искать «особый» котел отопления работающий на сжиженном газе — современные изделия могут работать как на природном газе, так и на сжиженном. Соответственно, при выборе котла следует исходить из общей площади отапливаемого помещения. Можно установить конвекционный или конденсационный котёл. Конвекционное устройство монтируется на стену, и при этом справляется с площадью до 300 м². Конденсационные котлы не только более мощные (отапливаемая площадь – не менее 400 м²), также они более экономичные.

Отдельно следует затронуть тему горячей воды. Многие пользователи специально устанавливают электрический бойлер, считая, что таким образом достигается большая экономия — такой подход неверный. Правильно будет приобрести двухконтурный газовый котёл. Расход газа при этом не сильно увеличивается, но качество горячей воды меняется разительно.

К популярным моделям двухконтурных котлов относится Buderus Logamax U072-24K — предназначен для работы как на природном, так и на сжиженном газе.

Газовый настенный котел Buderus Logamax U072-24K с закрытой камерой сгорания

Технические характеристики

Тип отопительного котла — газовый, конвекционный Горелка — газовая Количество контуров — двухконтурный Тепловая мощность — 7.20 — 24 кВт Тепловая нагрузка — 8 — 26.70 кВт Камера сгорания — закрытая Отапливаемая площадь — 250 кв.м КПД — 92 % Управление — электронное Установка — настенная Материал первичного теплообменника — медь Напряжение сети — однофазное Встроенный циркуляционный насос — есть Встроенный расширительный бак — есть, 8 л Топливо — природный газ, сжиженный газ Расход природного газа — 2.8 куб. м/час Расход сжиженного газа — 2 кг/час Номинальное давление природного газа — 10.50 — 16 мбар Допустимое давление сжиженного газа — 35 мбар Температура теплоносителя — 40 — 82 °С Температура в контуре ГВС — 40 — 60 °С Производительность горячей воды при t 30°C — 11.4 л/мин Производительность горячей воды при t 50°C — 6.8 л/мин Макс. давление воды в контуре ГВС — 10 бар Макс. давление воды в контуре отопления — 3 бар

Для того чтобы котёл функционировал исправно, следует правильно и своевременно проводить техническое обслуживание, в которое входят:

• Замена теплоносителя в системе отопления (как минимум раз в 5 лет) если используются незамерзающие жидкости типа «Теплый дом» и т.д. При использовании в качестве теплоносителя воды, замены не требуется.
• Чистка внутренних деталей котла от нагара.
• Обслуживание теплообменника.
• Замена (при необходимости) резиновых составляющих – колец, прокладок, втулок и т.д.

Выбор лучшего оборудования для отопления

Больший КПД подчеркивает экономную эксплуатацию котлов. Коэффициент полезного действия должен быть максимально приближен к 100%. При покупке котла на баллонном газе определяющее значение имеет именно этот важный показатель.

Газовый котел имеет 2 типа горелок:

1. Вентиляторные (или надувные).
2. Атмосферные.

Первые сжигают почти весь объем газа, это позволяет достигать высокого значения КПД, понижая расход на эксплуатацию оборудования примерно на третью часть. Автоматическая система, которой снабжены котлы с газовыми баллонами, позволяет экономить при грамотном подходе до 20% газа. Современные котлы, имеющие автоматику, чаще выпускаются бездымоходными. Это экономит время и деньги на сборке оборудования. Установка дымоходного устройства в этом случае не требуется.

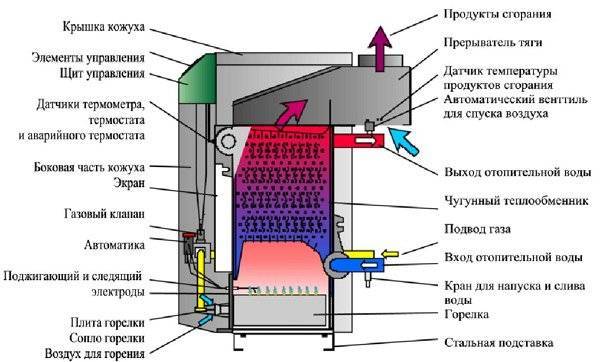

Схема строения котла с атмосферной горелкой. Нажмите на фото для увеличения.

Пользоваться нужно газовыми баллонами, которые окрашены в предупредительные цвета: красный и оранжевый. Поперек на используемых емкостях должно быть нанесено название применения. Обязательно прикрепляется табличка, где должен указываться номер с датой заполнения и проведенного последнего осмотра баллона, масса пустой тары и наполненной емкости. Отопление без табличек на газовых баллонах категорически запрещено.

Оборудование для монтажа

Для монтажа отопительной системы потребуется:

• газовый котел;
• горелка для сжиженного (баллонного) газа и непосредственно сами баллоны с газом;
• запорная арматура и редукторы.

Горелки для баллонного газа отличаются своей конфигурацией от обычных, и обычно входят в стандартную комплектацию газовых котлов. При необходимости их можно приобрести и отдельно. Запорную арматуру и необходимые редукторы можно купить у фирмы или непосредственно на станциях заправки баллонов.

Подсоединение

Баллон или группа баллонов подключаются к котлу через редуктор с пропускной способностью около 2м3 /час. Редукторы для домашних плит рассчитаны на меньшую пропускную способность – они для отопительной системы не подходят. Система газовых емкостей может иметь один общий редуктор или же отдельный регулятор для каждого баллона. Второй вариант более затратный, но именно его рекомендуют мастера – отдельные редукторы обеспечивают максимальную безопасность.

Баллоны сжиженного газа нельзя устанавливать на улице: холод спровоцирует снижение давления, и грелка может отказаться работать. Идеальным местом для установки является теплое, проветриваемое помещение

Важно помнить, что баллонный газ тяжелее воздуха, и в случае утечки он будет скапливаться в нижней части, повышая вероятность взрыва. Поэтому помещение следует выбирать отдельно от жилых комнат

В нем не должно быть подвалов и подполов!

Регулировка расхода

При помощи автоматических датчиков и правильных настроек можно снизить нормы потребления пропана в 3-4 раза. Если речь идет о дачном доме, то расход газа будет еще меньшим: на период отсутствия людей автоматика будет поддерживать температуру на уровне 6-9оС, что позволит снизить расход пропана до 0,7-0,8 баллона в неделю. Обогрев здания сжиженным газом не самый дешевый вариант, но в некоторых случаях он является наиболее оптимальным, если нет проблемы доставки баллонов.

Газовый котел прекрасно выполняет свои функции и при подключении к магистральному газопроводу. В этом случае довольно легко переключить оборудование на постоянный источник подачи топлива – достаточно просто сменить горелку.

Но если нет перспектив подсоединения здания к газопроводу, следует еще раз подсчитать целесообразность установки газового котла. Для дома общей площадью более 100 м2 и поддержания температуры около 25оС стоит рассмотреть возможность установки твердотопливного котла или же другого генератора тепла и подогрева воды.

Какой расход при отоплении дома газовыми баллонами

Чтобы отопить дом площадью в 100 м² понадобится отопительный котёл, мощность которого составляла бы не менее 10 кВт. Чтобы получить 1 кВт тепловой энергии, необходимо порядка 150 г/мин газа.

При продолжительности отопительного сезона в 7 месяцев, расход газа при отоплении дома составит порядка пяти тонн. Однако, в реальности, расход газа намного меньше, ведь отопительный котёл не всегда будет работать на полную, 100% мощность.

В межсезонье, когда температура воздуха не опускается далеко ниже нуля, автоматика котла использует «щадящий» режим работы. В таком случае потребление газа снижается практически в 2-3 раза. Поэтому, здесь все во многом зависит от того, насколько холодные зимы в вашем регионе.

Предварительные подсчёты показывают, что отопление дома газовыми баллонами оказывается дешевле, чем обогрев электричеством, но вдвое дороже, чем, если бы дом отапливался от магистрального газопровода.

Можно ли баллон заменить на газгольдер?

Вместо обычных баллонов на 50 литров допускается использование более вместительной стальной емкости для хранения сжиженного газа — газгольдера. Объема некоторых из этих резервуаров часто хватает на весь отопительный сезон.

Однако обогрев жилища баллонами с жидким газом принято считать более удобным, поскольку доставить топливо в более компактных сосудах намного проще. Кроме того, для газгольдера нужно выполнить большой объем работ по рытью участка, что выльется в дополнительные финансовые вложения.

В то же время применение газгольдера избавляет от необходимости одновременного подсоединения сразу нескольких емкостей, так как один баллон не может обеспечить достаточное испарение для нормальной работы котла.
