Принудительные схемы
Условно все принудительные схемы можно разделить на однотрубные и двухтрубные. Наиболее популярны сегодня именно двухтрубные. Но давайте разберемся в отличиях.
Однотрубная схема подключения
Предполагает эксплуатацию одной трубы для подачи теплоносителя из котла и для его обратного оттока. Этот вариант не требует большого метража труб, количества запорной арматуры, фитингов и прочих элементов, следовательно, монтажные работы сводятся к минимуму. Минус: последовательный нагрев отопительных приборов постепенно уменьшает температуру подаваемого топлива в цепочке оборудования. Система отопления может функционировать естественным и принудительным способом.
Двухтрубная схема подключения
В этой модели отопления работают две трубы: первая подает топливо к обогревателю, вторая осуществляет отвод остывшего носителя к котлу. В этом состоит главное отличие от первого варианта, вытекающие последствие: увеличение металлоемкости конструкции за счет большего трубометража, запорных и соединительных элементов в схеме. Монтаж более сложен. Положительный момент, как вознаграждение за понесенные финансовые и трудовые затраты: к каждому обогревателю в системе подается теплоноситель одинаковой температуры.
В зависимости от направления потоков горячего и охлажденного топлива различают:
- попутную схему подключения, где подача теплоносителя и его отвод двигаются в одном курсе, позволяя всем приборам в цепочке нагреваться с равной скоростью;
- тупиковую, которая предполагает более быстрый нагрев приборов, находящихся ближе к котлу.
Лучевая разводка
Очень схожая модификация с двухтрубной схемой отопления принудительной циркуляции. Различие — пункт распределения горячего топлива и сбор остывшего, которым является не главный стояк, а распределительные коллекторы. К каждому обогревательному прибору проводится отдельная линия подачи теплоносителя и его оттока. Разумеется, такая схема предполагает сбалансированное по температуре и давлению распределение тепла. Накладность такой организации отопления очевидна: существенные затраты на материалы, большая стоимость и трудоемкость монтажных работ. Кроме этого, весьма затруднительно вносить коррективы в схему с распределительными узлами (к примеру, добавлять обогревательное оборудование).
Что такое коллекторная система?

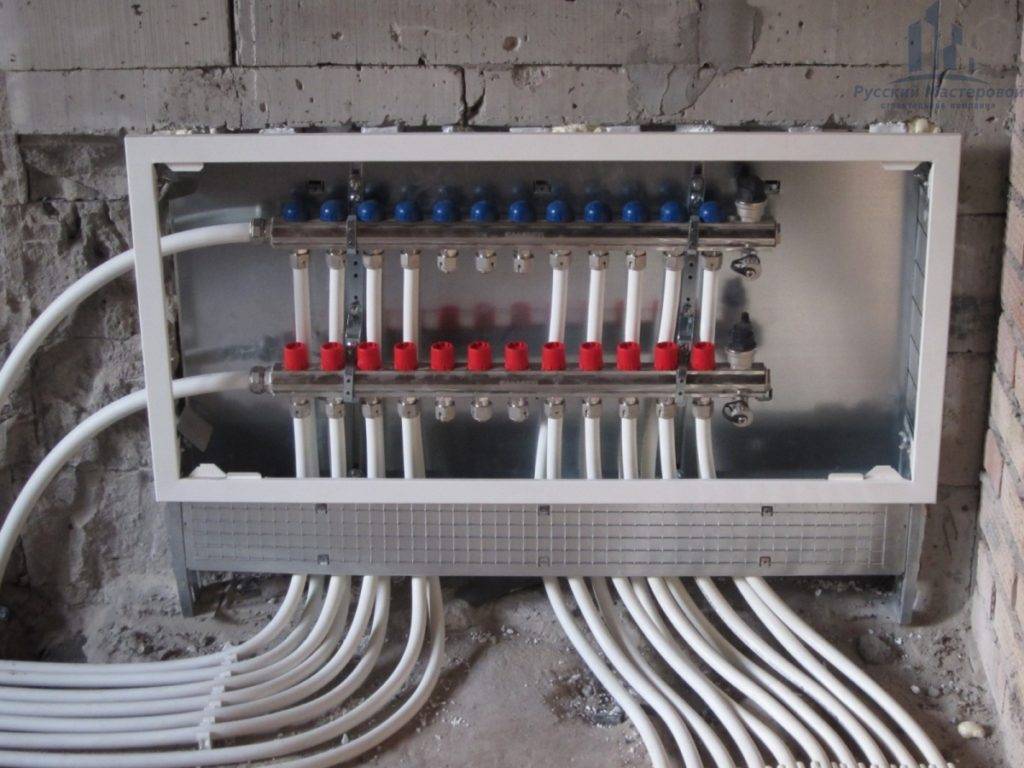

Коллекторный шкаф
Эта система предназначена для домов, площадь которых превышает 150 квадратных метров, или же для конструкций, обладающих минимум двумя этажами. В принципе, про коллекторную схему можно сказать, что она представляет собой разновидность двухтрубной системы отопления, однако эффективность ее работы значительно выше.
В качестве ключевого элемента в данном случае будет выступать так называемый распределитель. По сути, это труба, имеющая круглое или прямоугольное сечение. Из нее должно выходить несколько разного рода патрубков. Именно через него теплоноситель будет разноситься по разным контурам. Все магистрали являются полностью автономными, поэтому уровень отдачи тепла можно хорошо регулировать. Особенностей коллекторной конструкции несколько:
- Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору;
- Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень;
- Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.
Узлов распределения может быть несколько – это напрямую зависит от планировки строения, степени его утепленности и иных факторов. Если расчеты произведены правильно, то система будет еще более эффективной даже по сравнению с двухтрубной конструкцией. При желании трубы можно проложить по поверхности пола, что обеспечивает их скрытность при проведении дальнейших ремонтных работ. Скрытые трубы позволяют сэкономить значительное количество свободного пространства, что бывает весьма актуальным для помещений с небольшой площадью.
В коллекторных системах зачастую нет необходимости устанавливать расширительные баки, так как сами коллекторы будут выполнять их функции.

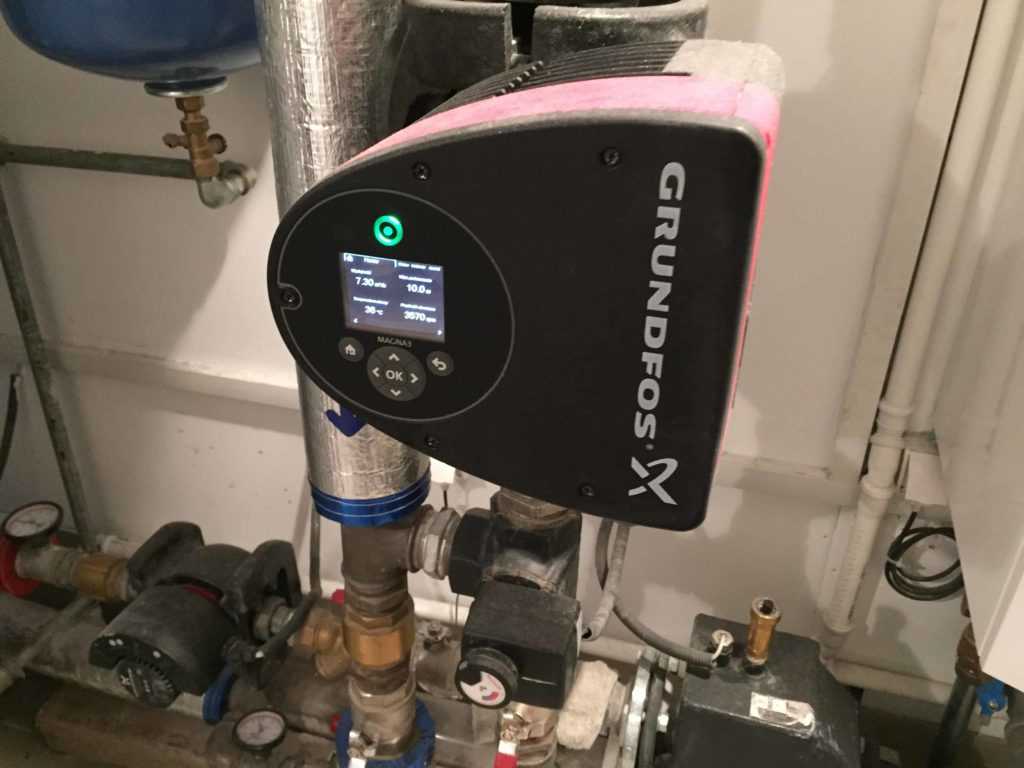

Как выбрать насос для отопления
Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм). Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.
При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.
Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы
Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.
Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса
Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться
Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:
- для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25 о С составляют 173Вт/м 2. при -30 о С потери 177 Вт/м 2 ;
- многоэтажные дома теряют от 97Вт/м 2 до 101Вт/м 2 .
Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:
c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);
Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет: 20 о С для обычных систем, 10 о С для низкотемпературных и 5 о С для систем теплого пола.
Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.
В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:
- с системах, обогревающих площадь до 250м 2. используют агрегаты производительностью 3,5м 3 /ч и создаваемым напором 0,4атм;
- на площадь от 250м 2 до 350м 2 требуется мощность 4-4,5м 3 /ч и давлением 0,6атм;
- в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м 3 /ч и давлением в 0,8атм.
Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины. Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:
Мощность котла зависит от площади отапливаемого помещения и потерь тепла
- сопротивление труб и фитингов (о том, как выбрать диаметр труб отопления читайте тут );
- длина трубопровода и плотность теплоносителя;
- количество, площадь и вид окон и дверей;
- материал, из которого сделаны стены, их утепление;
- толщина стен и утепления;
- наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
- тип кровли, состав кровельного пирога и т.д.
Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.
Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Схемы закрытых систем
Для обогрева загородных и дачных домов применяются следующие типы разводок:
- Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
- Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
- Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
- Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.
Однотрубная горизонтальная разводка (ленинградка)
Однотрубная горизонтальная схема оправдывает себя в одноэтажных домиках небольшой площади (до 100 м²), где обогрев обеспечивают 4—5 радиаторов. Больше подключать к одной ветви не стоит, последние батареи будут слишком холодными. Вариант с вертикальными стояками годится для здания в 2—3 этажа, но в процессе реализации придется проходить перекрытия трубами чуть ли не каждой комнате.
Однотрубная схема с верхней разводкой и вертикальными стояками
Двухтрубная схема с тупиковыми ветвями (показана в начале статьи) довольно проста, надежна и однозначно рекомендована к применению. Если вы владелец коттеджа площадью до 200 м² высотой 2 этажа, то разводку магистралей делайте трубами с проходным сечением DN 15 и 20 (внешний диаметр – 20 и 25 мм), а для подсоединения радиаторов возьмите DN 10 (снаружи – 16 мм).
Попутная схема движения воды (петля Тихельмана)
Петля Тихельмана наиболее уравновешена гидравлически, но сложнее в монтаже. Трубопроводы придется класть по периметру комнат либо всего дома и проходить под дверями. По факту «попутка» обойдется дороже двухтрубной, а результат выйдет примерно одинаковым.
Лучевая система тоже проста и надежна, вдобавок вся разводка успешно прячется в полу. Подсоединение ближних батарей к гребенке выполняется трубами 16 мм, отдаленных – 20 мм. Диаметр магистрали от котла – 25 мм (DN 20). Недостаток данного варианта – цена коллекторного узла и трудоемкость монтажа с прокладкой магистралей, когда напольное покрытие уже сделано.
Схема с индивидуальным подключением батарей к коллектору
Где ставится насос: советы и правила
Специалисты советуют монтировать систему возле самого котла. Ориентируйтесь на расстояние от котла до первого ответвления. Для монтажа подходят подающие и обратные трубопроводы. Оптимальная температура для установки насоса – до 115 градусов. Конкретное значение указывают в инструкции и технических описаниях конкретной модели.
Гидравлика котла также не влияет на установку любого насоса
Обратить внимание нужно только на правильность монтажа. Это касается ориентации ротора и обвязки
В многоэтажных частных домах принцип установки циркуляционного насоса в системе может отличаться. Если в доме сложная система теплоснабжения, лучше всего рассчитать по одному насосу на каждый этаж.
Если вы поставите один даже самый мощный агрегат, этого может быть недостаточно. По монтажу двух и более циркуляционных насосов стоит придерживаться такого же принципа. Удачным будет расстояние между котлом до первого ответвления. Такой принцип обеспечит поддержание оптимального теплового режима и экономию при оплате за отопление дома. Также не забывайте, что при обеспечении тепла на втором этаже потребуется меньше сырья. Это объясняется более холодным первым этажом. При отоплении верхнего этажа сжигается меньше топлива. При этом температура в помещении будет комфортной.
Все тепловые насосы распределены на системы с принудительной и естественной циркуляцией. Для первого типа установка мощного циркуляционного насоса будет обязательной, для второго – по желанию. Однако в механизмах с естественной циркуляцией прослеживается низкая теплоотдача.
Для чего предназначена принудительная циркуляция?
Циркуляционный насос
Добиться естественной циркуляции в отопительной системе не так-то просто, так как теплоноситель будет перемещаться в трубах и радиаторах за счет нагрева и охлаждения. Чтобы система работала надежно, стараются, чтобы прямая и обратная трубы располагались под определенным углом. Такая система прекрасно подойдет для небольших строений, так как там с легкостью удастся выдержать требуемую величину угла и незначительный перепад высот.
Если у дома довольно большая площадь или же он имеет два и более этажей, то систему с естественной циркуляцией сделать не удастся, так как в ней регулярно будут образовываться воздушные пробки. Из-за этого постоянного перемещения добиться не удастся, к тому же в котле теплоноситель может серьезно перегреться, что, в свою очередь, грозит довольно серьезными последствиями, например, из строя может выйти как сам отопительный прибор, так и другие элементы, входящие в данную систему.
Как уже говорилось выше, принудительная циркуляция обеспечивается во многом за счет специального насоса. Его следует устанавливать на обратной трубе перед тем, как она будет входить в сам котел. Благодаря данному устройству в отопительной системе будет создаваться требуемое давление, вода также станет циркулировать с необходимой скоростью. Разогревшаяся вода будет своевременно подаваться в радиаторы и трубы, а остывшая приходить к котлу, чтобы достичь требуемой температуры.
Система отопления, оснащенная принудительной циркуляцией, обладает целым рядом положительных характеристик:
- Она способна надежно функционировать в зданиях с любой площадью и любым количеством этажей,
- Схемы отопления предусматривают применение труб меньшего диаметра по сравнению с циркуляцией естественного типа, соответственно, для монтажа такой системы придется затратить меньшее количество финансовых средств,
- При желании трубы можно погрузить в пол, скрыв их от взглядов. Кроме того, их устанавливают без уклона,
- Принудительная циркуляция предусматривает возможность оборудования теплых полов на водяной основе,
- Температурный режим у отопления с принудительной циркуляцией не предусматривает чрезмерно больших скачков температуры, за счет чего фитинги, радиаторы и трубы будут служить значительно дольше,
- Еще одним преимуществом подобной отопительной системы является возможность изменения степени прогрева каждого помещения в доме.
Стоит отметить и ряд отрицательных моментов. В частности, сам насос придется подключать к электрической сети, вследствие чего отопление дома становится полностью энергозависимым, к тому же при непосредственном использовании он издает определенный шум. Однако данные недостатки можно в случае необходимости свести к минимуму. Прежде всего, внимательно относятся к схемам отопления еще на этапах их разработки. Под котельную лучше всего отвести отдельное помещение, находящееся в глубине дома, непосредственно рядом с котлом и устанавливают циркуляционный насос. Поблизости от него можно разместить резервный источник электрического тока типа генератора или аккумуляторной батареи.
Закрытый тип
Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:
- при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
- жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
- нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.
Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.
Диаметр труб
Чтобы рассчитать диаметр труб, требуется:
- Выполнить тепловой расчет помещений и прибавить к результату около 20%.
- Рассчитать сечение трубопровода исходя из соотношения тепловой мощности и внутреннего сечения трубы (значения указаны в таблицах СНиП).
- Подобрать диаметр трубы, базируясь на выполненных теплотехнических расчетах и с учетом материала изготовления труб. Для стальных труб минимальный размер внутреннего сечения составляет 50 мм.
Чтобы самотек был интенсивнее, применяют следующий принцип: диаметр подающей трубы после каждого разветвления должен быть меньше предыдущей на 1 размер. Обратка должна собираться с расширением.
Таким образом, расчет позволяет определить минимальный диаметр подающей и обратной трубы, относительно этого значения определяются параметры труб на разных участках системы согласно подготовленной схеме для одноэтажного или двухэтажного дома.
Устройство дымохода в деревянном доме
Если вы уже решили сделать газовое отопление дома своими руками или при помощи специалистов, то вам необходимо знать, что по требованиям пожарной и газовой безопасности в котельной обязательно должны быть дымоход и вытяжка.
Устройство дымохода
Если у вас газовый котел с открытой камерой сгорания, то дымоход должен быть вертикальным и крупногабаритным. Если котел с закрытой камерой сгорания – то громоздкий дымоход не нужен. В котле такого типа применяется принудительная тяга, поэтому для отведения продуктов горения будет нужна труба диаметром 10 см. Отверстие под эту трубу нужно обложить негорючим материалом. Воздух для горелки будет идти снаружи, поэтому не понадобится постоянная вентиляция помещения (как при котле с открытой камерой сгорания).
Так как дом деревянный, то внутри стен нет возможности произвести каналы. Поэтому очень часто используется утепленный металлический дымоход («сендвич»). Из такого типа трубы делается и вытяжка. Часто эти каналы выводятся сразу прямо на улицу, а по наружной стене поднимаются вверх. Это эффективно работает, но бывает несколько проблем.
Часть обычного и утепленного металлического дымохода («сендвич»)
Если в вашей местности бывают сильные морозы, то теплоизоляция дымохода может не справиться со своим заданием. Так, внутри трубы воздух остывает, после чего падает вниз, таким образом затыкая дымоход и вытяжку, или даже создавая тягу в обратную сторону. Это приводит к тому, что газовая колонка для отопления дома останавливается в аварийном режиме или помещение котельной выстуживается. Поэтому, если вы используете трубы вида «сендвич», то располагайте их в той части здания, которая отапливается, а на крышу будет выводиться только маленькая часть.
