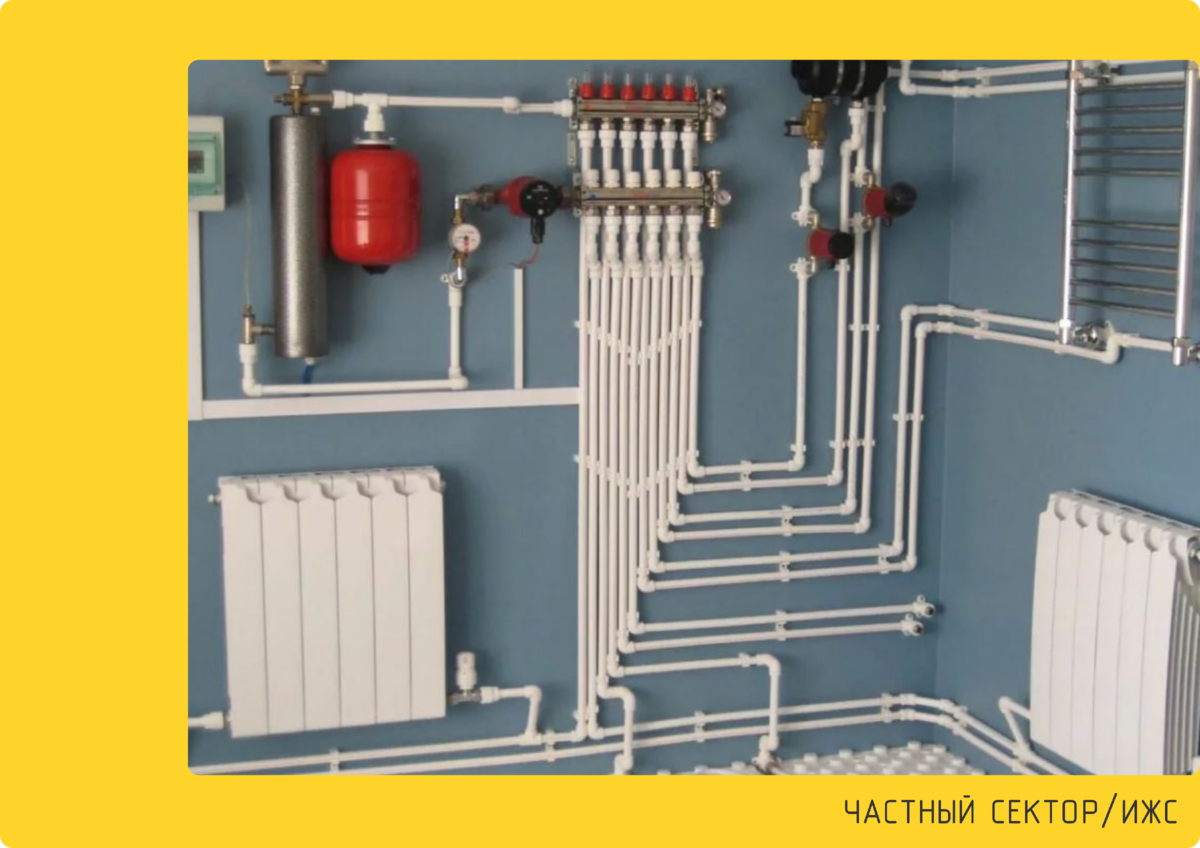

Установка отопления частного дома с помощью пластиковых труб: параметры выбора, характеристики и способы монтажа системы

Поэтапная сборка контура отопления из ПП труб

Разберем подробно сборку полипропиленового контура отопления в соответствие со всеми нормами и правилами. Перед началом монтажа требуется внимательно осмотреть все устанавливаемые элементы. Трубы и фитинги должны быть чистыми и без повреждений.

В помещении должно быть не меньше + 5°С.

Стыкуют между собой пластиковые элементы контура отопления 3-мя видами сварки:

1. Полифузная.
2. Электромуфтовая.
3. Стыковая.

В процессе сборки домашнего контура отопления также используют фитинги с резьбой, которые позволяют устанавливать запорную арматуру из металла.

На пластиковых трубах не нарезают резьбу для соединения. Их сваривают с фитингами специальным электрическим паяльником.

Особенности монтажа

Пластиковые трубы для отопления подгоняются по длине с помощью трубореза или специальных ножниц. Благодаря этому инструменту получается ровный и чистый рез, что позволяет надёжно соединять трубы с фитингами.

 Затягивают этот переходник специальным ленточным ключом, если на нём нет профиля под обычный ключ.

Полипропиленовые трубы традиционно сваривают с фитингами аппаратом полифузной сварки. В комплектацию данного электрооборудования входит набор насадок разных диаметров, которые позволяют паять трубы и фитинги необходимого сечения.

После чего на паяльнике выбирают оптимальную температуру нагрева в пределах 250-270°С. Затем ожидают, когда устройство нагреется. О достижении рабочей температуры говорят погасшие индикаторы нагрева.

Некоторые аппараты комплектуются контактным термометром, позволяющим определять температуру нагрева с точностью до 1°С.

Преимущества и недостатки разных видов труб

Каждый материал изготовления труб имеет свойственные только ему характеристики, а значит, достоинства и недостатки.

Металлические трубы

Металлические трубы – это самый старый вариант элементов трубопровода, и по сей день активно использующийся как при отоплении частных домов, так и при создании городских коммуникаций.

Поскольку железо сильно подвержено коррозии, следует использовать трубы с оцинковкой или их коррозионноустойчивых марок стали.

Широкое применение этих изделий в настоящее время отчасти и обусловлено соблюдением традиций при проектировании контуров отопления, однако имеет и рациональное объяснение.

Плюсы использования металлических (стальных, чугунных, медных) отопительных труб:

• простота монтажа трубопровода;
• стойкость изделий к повышенной температуре;
• устойчивость к механическим воздействиям любого вида;
• хорошая теплопроводность;
• возможность использовать минимум крепежа за счёт свойственной металлу жёсткости;
• пластичность труб, дающая возможность изгибать изделия;
• широкий ассортимент арматуры – соединительной, угловой и т.д.;
• стойкость к высокому внутреннему давлению в отопительной системе;
• возможность использовать трубы из разных металлов;
• долговечность и надёжность собранной конструкции (для стальных труб – до 50 лет, для медных – свыше 100 лет).

Минусы металлических изделий:

• большой вес, в некоторых случаях не дающий возможности работать в одиночку;
• необходимость сварки элементов, требующая наличия квалифицированного сварщика или навыков работы со сварочным аппаратом;
• монтаж металлического трубопровода отнимает больше времени;
• шероховатость внутренней поверхности труб, а значит, возможность отложения осадков;
• угроза коррозии элементов, требующая избегать скрытой укладки труб;
• необходимость периодически красить изделия во избежание наружных повреждений;
• большие тепловые потери в холодных комнатах.

Полипропиленовые трубы

Преимущества трубопроводов из полипропиленовых труб:

• гладкая внутренняя поверхность, практически исключающая возможность образования засоров;
• небольшой вес, позволяющий производить монтаж без приложения лишних усилий, в том числе в одиночку, кроме того, безопасный для домов, построенных на смещающихся грунтах;
• отсутствие угрозы коррозии, поэтому такие трубы можно закладывать в стены закрытым способом;
• отсутствует необходимость в окрашивании изделий;
• при поддержании нужного уровня температуры трубопровод прослужит не менее 20 лет;
• конструкцию просто мыть и прочищать;
• невысокая стоимость продукции – за те же деньги можно обустроить трубопровод гораздо большей протяжённости, чем из металла.

Недостатки таких труб:

• нужен специальный сварочный аппарат для соединения элементов конструкции;
• трубы нельзя сгибать, необходимо пользоваться фитингами;
• максимальный порог температуры – 70°С (краткосрочно – до 90°С);
• неустойчивость к механическим воздействиям;
• провисание на протяжённых участках (при монтаже следует использовать большее количество крепежа).

Трубы из сшитого полиэтилена (PEX)

Преимущества таких изделий:

• высокий для пластика порог рабочей температуры – до 90°С;
• повышенная плотность материала изготовления, обеспечивающая неплохую механическую устойчивость и защиту от протечек;
• трубы из этого материала можно при нагревании сгибать и таким же образом разгибать обратно (эффект памяти);
• гладкость внутренней поверхности, препятствующая образованию засоров;
• небольшой коэффициент расширения, не требующий установки компенсаторов;
• небольшой вес, дающий возможность свободно производить сборку трубопровода;
• простота монтажа (используются пресс-фитинги);
• долговечность изделий – срок службы такого трубопровода не менее 50 лет.

Недостатков у таких труб нет, их можно использовать как для установки трубопровода в целом, так и в сочетании с другими материалами.

Металлопластиковые трубы

Такие трубы сочетают лучшие свойства металлических и полимерных изделий: гладкую внутреннюю поверхность, металлическое армирование, обеспечивающее прочность, и не требующий окрашивания внешний слой.

Недостатки изделий:

• высокая стоимость сопутствующей арматуры;
• деформация при замерзании – такие трубы нужно использовать в домах для постоянного проживания, иначе за зиму неиспользуемый трубопровод придёт в негодность.

Выбор труб для монтажа отопительных систем практически не ограничен, и качество работы собранного контура зависит в первую очередь от правильного решения проектировщика и добросовестного выполнения всех этапов сборки системы.

Основные преимущества ПП труб

Среди достоинств данного материала отмечаются такие:

• не вступают в реакцию с теплоносителем и не образуют окислов на внутренних стенках;
• правильно смонтированная система может безаварийно эксплуатироваться на протяжении долгих лет;
• легко проводить ремонт и модернизацию;
• с монтажом системы отопления из полипропиленовых труб справится даже начинающий мастер;
• стоимость ПП труб ниже, чем металлических;
• для монтажа не потребуется сложных устройств и компонентов.

Для прокладки труб отопления не нужны никакие специальные навыки или умения.

Свойства полипропиленовых труб обеспечат системе отопления длительный срок службы

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

• армированные;
• неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Для отопления используются армированные полипропиленовые трубы

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Укладку труб для теплого пола можно производить разными способами

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полипропиленовые трубы — это новые возможности

Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.

Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.

Источник

https://youtube.com/watch?v=V0khsflZMGg

Цена и критерии выбора

Трубы PN-20

Ориентировочная стоимость изделий из пластика в зависимости от вида и диаметра:

1. Модель PN20, армированная стекловолокном – 90-1500 рублей за погонный метр.
2. PN20, армированная алюминиевой фольгой – 110-2700 рублей за погонный метр.
3. PN25, армированная стекловолокном – 60-3000 рублей за погонный метр.
4. PN25, армированная алюминиевой фольгой – 90-2500 рублей за погонный метр.
5. Трубы из сшитого полиэтилена – 50-1700 рублей за погонный метр.

Выбирая материал для устройства системы обогрева, следует учитывать некоторые характеристики:

1. Условия эксплуатации, в расчет которых берутся свойства и состав теплового носителя, его давление и температуру.
2. Способ укладки (открытый или закрытый).
3. Взаимодействие свойств изделий со свойствами вспомогательных элементов отопительной системы.

Важно обращать внимание на маркировку, для отопления используют изделия марки PN20 и PN25 с армирующим слоем стекловолокна или перфорированного алюминия. Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева

Меньший размер снизит напор тепловой массы и качество обогрева

Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева.

Для устройства однотрубной системы обогрева, рекомендовано применять изделия окружностью 20, 25 и 32 мм: для стояков – 25 или 32 мм, для подвода к батареям – 20 мм.

Для двухтрубной системы, выбор диаметра изделий зависит от длины отрезков и количества теплообменников.

Так, если монтируют больше 8 радиаторов или длина участка превышает 30 метров, применяют изделия диаметром 32 мм, при установке меньшего количества радиаторов и подключении 1 батареи на участке менее 10 метров, можно использовать материал диаметром 20 мм.

Как правильно паять полипропилен

Чтобы наглядно увидеть как правильно паять смотрите видео представленное на нашем сайте. Паять полипропиленовые трубопрокаты надо аппаратом для спайки полипропилена.

Видео: как паять полипропилен

Как утеплить балкон/квартиру/дом. Как установить батарею и паять пластиковые трубы

• Прибор которым будем паять включают в сеть. Начинать работу разрешают после того, когда сигнальный индикатор погаснет вторично.
• Заготовки срезаются по нужному размеру. Для этого используют специальные ножницы.
• Ее край, который будем паять нужно, зачистить от фольги. Для таких действий используется шейвер, ним можно снять фаску до нужного показателя. Можно выполнить эту работу и ножом, но такой вариант является более трудным.
• Трубу с фитингом надевают на насадки и держат нужное время. Длительность прогрева зависима от размера трубы. Эти показатели прилагаются в инструкции к паяльнику.
• Далее стыкуются детали. При этом необходимо следить, чтобы не было перекоса, нельзя двигать и поворачивать детали.

Видео: как паять полипропилен своими руками

Пайка полипропиленовых труб, технология, инструменты

Компенсаторы

Изделия из полипропилена имеют свойство расширяться при воздействии теплоносителя. При этом трубомагистраль изгибается. Чтобы предупредить эти проблемы используют компенсаторы.

Они выполнены в форме петли из отрезка полипропиленовой заготовки. Обычно такие детали устанавливают в местах большой длины трубопровода.

Если некуда смонтировать компенсатор, то следует в месте поворота оставлять свободное пространство на линейное расширение труб. Тогда трубопровод свободно растянется, и при этом не будет упираться в стенку.

Видео

3D Схема однотрубной системы отопления из металлопластика

Подсоединение приборов

Для быстрой и надежной работы советуют применять быстроразъемные фитинги – американки. Их надевают на конечные участки трубопровода.

Крепление радиаторов

В частном доме своими руками  крепление радиаторов отопления производят при помощи специальных элементов, которые идут в комплекте. Такие крепежи предусмотрены для тяжелых агрегатов с водой. Применять самодельные конструкции для крепежа может быть не безопасно.

Видео

Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

В целом такую работу может выполнить любой человек, не имеющий большого опыта. На это не уйдет много времени.

Смотрите видео уроки на нашем сайте, и у вас не возникнет никаких проблем с монтажом!

Достоинства и недостатки полипропиленовых труб

Металлические трубы используются в автономных отопительных системах все реже и реже. Их место занимают собратья из полипропилена. Они отличаются простотой в монтаже и стойкостью к высокой температуре. Трубы легко спаиваются и режутся, не менее легко закладываются прямо в стены или в полы. В случае поломки на замену поврежденного участка уйдет минимум времени. Если монтаж выполняется с нуля, то при использовании труб из полипропилена сроки проведения работ значительно сокращаются.

Существуют различные размеры труб из полипропилена. Диаметр подбирается исходя из мощности и размеров вашей отопительной системы.

В чем заключаются преимущества труб из полипропилена?

• Достаточная прочность для работы в автономных системах – пластиковые трубы выдерживают давление до 10 и выше атмосфер, не лопаясь под его воздействием;
• Стойкость к высоким температурам – комбинированные трубы, сделанные из пластика и алюминия, способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
• Отличное прохождение теплоносителя – внутренняя поверхность пластиковых труб очень гладкая, поэтому протеканию теплоносителя ничто не мешает;
• Отсутствие коррозии – если сталь боится ржавчины, то пластику она не страшна. Они не портятся и не ржавеют, сохраняя свои свойства долгие десятилетия;
• Продолжительный срок службы – производители уверяют, что полипропиленовые трубы служат по 40-50 лет и даже больше;
• Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
• Легкость в монтаже – отопительную систему можно запросто смонтировать самостоятельно, без посторонней помощи.

Список достоинств довольно большой, поэтому полипропиленовые трубы и получили столь широкое распространение.

Продолжительный срок службы достигается при соблюдении оптимальных условий эксплуатации без перегрузок по давлению и температуре.

К сожалению, трубы из полипропилена обладают и недостатками:

• Наличие теплопотерь – за это придется расплачиваться дополнительными расходами на отопление. В некоторых случаях проблема решается с помощью дополнительной теплоизоляции, накладываемой сверху;
• Нужно научиться правильному монтажу – тем, кто привык работать с металлическими трубами, придется обучаться принципам их монтажа из полипропилена.

Также для монтажа труб придется приобрести специальное оборудование для спайки. Мы рекомендуем обратиться в магазины теплотехники и сантехники по вопросу аренды оборудования – многие магазины дают «паяльники» в аренду, с посуточной оплатой, что обеспечит дополнительную экономию.

Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

 Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Пожалуйста, оцените наш материал:
Мне нравится2Не нравится

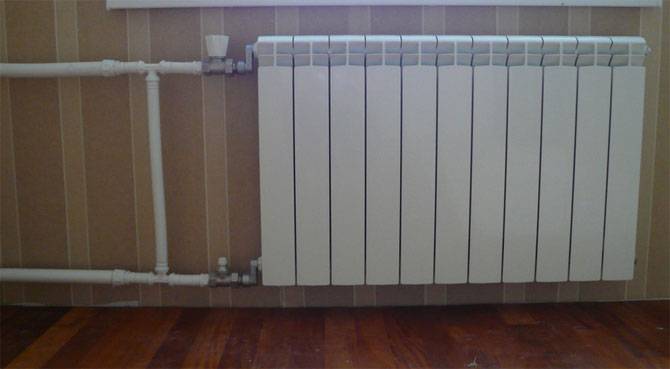

Обвязка радиаторов полипропиленовыми трубами

Обвязка обогревательных элементов — основной этап в установке системы отопления. Суть процесса — установка специальной аппаратуры, которая будет регулировать процесс теплоотдачи. С ее помощью происходит отключение батареи при авариях, замене элементов системы и ее промывке.

Для качественного монтажа системы отопления и эффективной ее работы следует приобрести запорную арматуру, фитинги, инструменты для монтажа.

Запорная арматура

На полипропиленовые трубы необходимо установить при вводе и выходе теплоносителя запорную арматуру.

Виды запорной арматуры при подключении полипропиленовых труб к радиаторам отопления:

1. Вентили (рекомендованы шаровые). Обычные вентили устанавливают на входящую и выводящую трубу непосредственно перед батареями. При одноконтурной системе дополнительный вентиль потребуется на перемычку между обраткой и подачей (на байпас). Вентили служат для перекрытия потока теплоносителя в случае необходимости при работающей системе. Ограничить подачу теплоносителя в радиатор при помощи шарового вентиля нельзя – установка его в промежуточное положение приводит к разрушению крана.
2. Дроссели – специальные вентили, регулирующие подачу теплоносителя в радиатор. Дроссель позволит вручную ограничивать теплоотдачу. Между прикрытием вентиля и падением температуры в комнате проходит до 2 часов.
3. Дроссели с терморегулятором (термостаты). Такие устройства самостоятельно регулируют подачу теплоносителя в зависимости от заданных параметров. Эти устройства позволяют сохранять ровную температуру воздуха вне зависимости от погодных колебаний.

Термостаты из полипропилена для подключения радиаторов к полипропиленовым трубам наиболее оптимальный выбор, хотя его трудно назвать бюджетным.

Фитинги

Для подключения радиатора к полипропиленовой трубе, для подключения разводящих труб к центральным, потребуются следующие соединительные детали:

• Тройники полипропиленовые с переходным отверстием. Стандартные переходники с 32 диаметра основной трубы на 25 разводящей. При переходе на радиатор с 25 диаметра на 20;
• Для установки запорной арматуры используют комбинированную тройную муфту – два выхода полипропиленовых сварных на трубу (25 диаметр) + резьбовой выход на вентиль на 0,5 дюйма (20 мм);
• Для подключения запорной арматуры к радиатору используют муфту-американку с накидной гайкой и резьбовым соединением.

Инструменты

Для монтажа полипропиленовых труб и радиаторов отопления потребуется стандартный набор инструментов:

• Сварочный аппарат или паяльник для полипропиленовых материалов;
• Шейвер для снятия алюминиевого армирования в месте соединения (при выборе полипропиленовых труб, армированных алюминием);
• Приспособление для резки полипропиленовых труб;
• Специальный ключ с зацепом для монтажа запорной арматуры.

Порядок работ:

• установка радиаторов;
• установка запорной арматуры;
• нарезка, сварка основной трубы с разводящей системой;
• монтаж и установка дополнительных узлов (перемычек, компенсаторов);
• соединение труб и радиаторов.

При проведении подключения радиаторов к полипропиленовым трубам следует использовать в качестве герметика резьбовых соединений материалы, устойчивые к высоким температурам. Как правило, для этого используется льняная пакля с краской или специальная синтетическая нить.

Влияние диаметра трубы на эксплуатационные характеристики отопительной системы

Скорость подачи теплоносителя и объем переносимой тепловой энергии напрямую зависит от внутреннего сечения полипропиленовых трубопроводов. Для наглядности этого утверждения зависимость обеспечения тепловой энергией от интенсивности подачи теплоносителя и значений диаметров трубопровода сведена в таблицу:

Таблица подбора полипропиленового трубного материала в зависимости от интенсивности подачи теплоносителя и потребности в тепловой энергии

Тепловая мощность указана в Вт, интенсивность подачи теплоносителя в кг/сек. Расчетные данные опираются на средние значения температур: подаваемого теплоносителя в 80С, обратки в 60С, воздуха в комнате +20С..

К примеру: при скорости потока 0,4 м/с в трубопроводе будет переноситься следующее количество тепловой энергии:

• для магистрали с наружным размером 20 (внутреннее сечение 13,2 мм) количество тепла составляет 4,1 кВт;
• для пропиленовых изделий  Ø 25 и 16,6 соответственно, количество тепла будет составлять 6,3 кВт;
• пропиленовые трубопроводы с наружным и внутренним диаметрами 32 и 21,2 соответственно имеют величину подачи тепловой энергии в 11,5 кВт;
• трубные материалы в 40 миллиметров (размер внутреннего просвета 26,6 мм) обеспечат подачу тепла в количестве 17 кВт.

При увеличении скорости потока жидкости до 0,7 м/сек интенсивность подачи теплоносителя возрастёт сразу на 70-80%.

Рассмотрим наглядный пример:

Имеется типовой дом полезной площадью 250 м2. Строение достаточно утеплено и для создания нормальных условий проживания нуждается в обогреве  из расчета 1 кВт на 10 кв. м, то есть, для создания комфортной температуры в доме достаточно будет 25000 ватт тепловой энергии (максимум).

Таким образом, из 25 кВт обогрев первого этажа потребует 15 кВт, второго — 10 кВт.

Дом оборудован автономной системой отопления на базе двухконтурного котла. Установленные в комнатах радиаторы подключены параллельно. В доме имеется разводка на два крыла, с равной тепловой мощностью. На первом этаже мощность для каждого крыла составляет 7500 ватт. Для второго этажа оба крыла требуют по 5000 ватт.

Двухэтажный дом с системой водяного отопления на базе автономного котла — в разрезе

Котел выдает для обогрева дома 25 киловатт тепловой энергии. Значит, для тепловой магистрали нужно использовать полипропиленовые трубы и фурнитуру внутреннего диаметра 26,6 мм (при скорости подачи 0,6 м/с). Данному значению соответствует наружный диаметр трубы 40 миллиметров.

Для снабжения ответвлений на первом этаже потребуется 1500 ватт тепла. Используя данные из таблицы, получаем следующее:

• при скорости потока 0,6 м/сек оптимальным диаметром внутреннего просвета полипропиленовых труб будет 21,2 мм — соответствующий этой величине идентичный наружный параметр по данным таблицы составляет 30 мм;
• для каждого крыла подходит трубный материал с внутренним диаметром 16,6 мм, которому соответствует Ø 25 мм внешнего контура сечения полипропиленовых труб.

Теперь рассмотрим порядок подключения обогревательных приборов.

Радиаторы водяного отопления в среднем имеют мощность в 2 киловатта, поэтому теоретически для их врезки в контур пригодны трубы с минимальным значением наружного диаметра — 16 мм (PN16). Однако на практике рекомендуется использовать полипропиленовые изделия с размером внутреннего сечения 13,2 мм и наружным диаметром 20 мм (PN20), так как применение полимерных труб PN16 признано нецелесообразным из-за низкой технологичности.

Второй этаж оборудуется трубопроводом сечением 32 мм. Для каждого крыла используются трубы и соединительная фурнитура Ø25 мм. С радиаторами та же картина, что и на первом этаже — подсоединение батарей выполняется с помощью труб PN20.
