Обзор котлов отопления на твердом топливе для организации теплоснабжения частного дома

Лучшие пиролизные котлы

ТРАЯН Т15 15 кВт

Модель пиролизного котла от российского производителя на твердотопливном виде питания. Изготовлен из высококачественной стали, материал не нагревается, очищается легче, чем модели из чугуна.

После продолжительного использования краска может облупиться.

Параметры:

• тип котла — твердотопливный;
• вид — пиролизный;
• тепловая мощность — 15 кВт;
• отапливаемая площадь — 160 м2;
• установка — напольная;
• энергонезависимость — да;
• управление — механическое;
• КПД — 85%;
• топливо — дрова, уголь;
• вес котла — 230 кг;
• давление — 95%;
• цена — 44370 рублей.

Достоинства:

• низкий уровень шума;
• равномерный прогрев помещения;
• быстро нагревается;
• надежная сборка;
• качественные материал;
• хорошая покраска.

Недостатки:

• высокая стоимость;
• тяжелый вес.

Буржуй-К МОДЕРН-12 12 кВт

Твердотопливный котел насыщенного яркого цвет, изготовлен из качественной стали. Мощности в 12 кВт хватает для обогрева помещения 120 м2.

Работает на дровах, угле, торфяных брикетах.

Подходит для дачного дома или мастерской.

Параметры:

• тип — котел;
• топливо — дрова, уголь, древесные брикеты, торф;
• количество контуров — одноконтурный;
• мощность — 12 кВт;
• отапливаемая площадь — 120 м2;
• камера сгорания — открытая;
• КПД — 92 %;
• управление — механическое;
• установка — напольная;
• термометр, манометр — да;
• вес котла — 220 кг;
• габариты — 400*1070*780 мм;
• стоимость — 59900 рублей.

Достоинства:

• возможность использовать разнообразное топливо;
• высокий КПД;
• наличие термометра;
• стильный дизайн;
• достойно прогревает помещение;

Недостатки:

• завышенная цена;
• тяжелый вес;
• неудобный зольник.

Буржуй-К МОДЕРН-24 24 кВт

Котел от российских производителей на твердом топливе и мощностью 24 кВт, которой достаточно для отопления частного загородного дома площадью в 250 м2.

Устройство устанавливается напольно, работает на твердом топливе.

Характеристики:

• тип — твердотопливный котел;
• количество контуров — одноконтурный;
• тепловая мощность — 24 кВт№
• обогрев площади — 250 м2;
• установка — напольная;
• энергонезависимый — да;
• управление — механика;
• топливо — уголь, дрова, пеллеты, древесные брикеты, торф;
• максимальное давление — 4.5 бар;
• термометр — есть;
• манометр — есть;
• габариты — 500*1180*800 мм;
• вес котла — 310 кг;
• стоимость — 76050 рублей.

Достоинства:

• высокая мощность;
• удобное управление;
• зольник легко очищается;
• качественные материалы;
• надежная сборка.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий.

ТРАЯН Т20 20 кВт

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений. Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Характеристики:

• тип устройства — твердотопливный котел;
• контуры — один;
• максимальная мощность — 20 кВт;
• площадь — 220 кв.м.;
• установка — напольная;
• энергонезависимость — да;
• управление — механика;
• камера сгорания — открытая;
• топливо — дрова, уголь;
• функции — термометр, манометр;
• габариты — 460*980*760 мм;
• вес котла — 260 кг;
• цена — 51990 рублей.

Достоинства:

• быстрый нагрев;
• длительное горение топлива;
• производитель оперативно отвечает на вопрос клиентов;
• простота использования;
• долговечные материалы.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий;
• маленькая топка.

ТРАЯН Т10 10 кВт

Устройство на твердом топливе с мощностью 10 кВт для отопления помещения на 90 м2. Подходит для прогрева небольшой студии, дачного дома или мастерской.

Характеристики:

• тип устройства — твердотопливный, пиролизный котел;
• мощность — 10 кВт;
• количество контуров — одноконтурный;
• площадь — 90 м2;
• установка — напольная;
• термометр — есть;
• энергонезависимый — да;
• управление — механика;
• камера сгорания — открытая;
• давление воды — 4,5 бар;
• размеры — 380*860*670 мм;
• вес котла — 180 кг;
• стоимость — 38990 рублей.

Достоинства:

• качественная сборка;
• удобное использование;
• легко чистить зольник;
• надежные материалы;
• быстрый нагрев.

Недостатки:

• тяжелый вес;
• высокая цена;
• малая мощность.

На что обратить внимание при выборе?

Как только человек отобрал несколько вариантов, то важно отфильтровать их, ориентируясь на технические характеристики и главные критерии:

Используемый вид топлива. Горючее выбирается в зависимости от области проживания, условий и прочих факторов. Лучше определить наиболее дешевый вариант, ведь Россия – большая страна, в одном месте торф будет выгоднее дров, а в другом наоборот

Это первый и главный критерий, которому важно уделить время. Кроме этого, встречаются комбинированные модели, работающие от дров и электричества, в зависимости от режима.
Мощность прибора

Чаще всего некоторые специалисты советуют покупать изделия, с расчетом: 1 кВт способен отопить до 10 метров помещения со стандартными потолками. Это хороший показатель, однако, важно учитывать не только это, но и используемую в стенах изоляцию, количество дверей, наличие второго этажа или подвала. Все это играет ключевую роль при отоплении. Игнорировать это нельзя, иначе человек рискует не прогреть собственное помещение.
Количество контуров. На это также следует смотреть, так как для одних достаточно будет обладать одним контуром, тогда как другим этого недостаточно, ведь им вместе с отоплением нужно горячее водоснабжение. Чтобы это осуществить, достаточно купить двухконтурный вариант, или подключить к стандартному котлу бойлер косвенного нагрева, что также будет положительным решением.
Частота использования – важный критерий, так как он позволит сэкономить или наоборот, купить качественный продукт на десятки лет.
Материал системы. Чаще всего используют два элемента – чугун или сталь. Последний отличается небольшой ценой, габаритами, малым весом, пригодностью к ремонту и т.п. Однако, стоит учесть, что подобные варианты устойчивы к появлению коррозии, поэтому срок их службы составляет 20-25 лет. Чугун отличается долговечностью (некоторые достигают 50 лет эксплуатации), но они в разы тяжелее стали, что может создать дополнительный дискомфорт при установке. Кроме того, недостаток таких моделей в том, что они уязвимы к получению термоудара, так как материал обладает низкой устойчивостью к резким перепадам температур.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Существует ряд требований относительно устройства топки:

• в помещении необходимо установить окно для проветривания;
• установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно

Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

• постоянное сечение на всей протяженности трубы;
• диаметр шахты для бытовых моделей в пределах 15–20 см;
• отсутствие наклонов или изгибов;
• запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата

Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления

Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата

Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты

Механизм подключается к центральному водопроводу.

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

1. Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
2. Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество. В неотапливаемом чердаке его придется утеплить

В неотапливаемом чердаке его придется утеплить.

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива. Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода

При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина. Это расстояние обеспечит оптимальное сжигание дров или угля

При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Котлы прямого горения

Самое простое устройство котла отопления на твердом топливе имеют классические модели. Они состоят из топочной камеры, зольника, теплообменника и дымоходного патрубка. Передача тепловой энергии воде происходит за счет сгорания топлива в топке.

Конструкция котла прямого горения

Преимуществом подобных моделей является надежность и простота конструкции. Для самостоятельного изготовления котла отопления на твердом топливе этого типа понадобятся минимум инструментов и материалов.

Но наряду с положительными качествами эти котлы обладают рядом недостатков. Основной из них – большой расход топлива. В отзывах о котлах отопления на твердом топливе прямого горения указывают на необходимость постоянного добавления дров или угля. Если этого не делать – температура воды в трубах будет неизбежно снижаться.

Также следует отметить такие особенности отопления частного дома твёрдым топливом с помощью котлов этого типа:

• Большой показатель инерционности. Время нагрева воды в трубах до требуемой температуры может составить от 10 до 30 мин в зависимости от вида системы и ее характеристик;
• Проблемы с регулировкой мощности. Как и в печах для воздушного отопления на твердом топливе это можно осуществить только ограничив приток воздуха через зольник. Поэтому при проектировании системы теплоснабжения нужно предусмотреть монтаж устройств безопасности;
• Низкий показатель КПД. Обычно он составляет около 60-65%. Это связано с тем, что некоторая часть тепловой энергии уходит вместе с угарным газом через дымоход;
• Комплектация. В состав стальных и чугунных котлов отопления на твердом топливе не входит циркуляционный насос, группа безопасности.

Также стоит отметить отсутствие второго контура для горячего водоснабжения. В качестве альтернативы можно рассматривать возможность подключения бака прямого или косвенного нагрева, если такое предусмотрено конструкцией. В таком случае при расчете котла отопления на твердом топливе следует учитывать монтаж дополнительного оборудования.

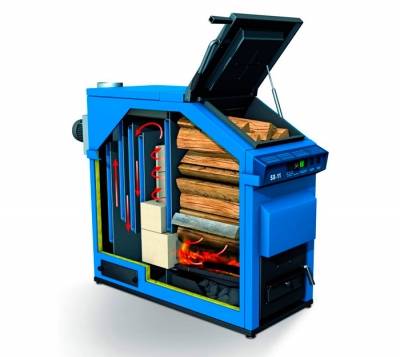

Конструктивные особенности

Твердотопливники с верхней загрузкой подойдут людям с больной спиной.

Выбирая котел отопительный твердотопливный, следует обратить внимание на прочие особенности этого оборудования. Для начала отметим, что такие котлы подразделяются на модификации с фронтальной и верхней загрузкой

В первых разновидностях загрузка топлива осуществляется через дверцу на передней стенке. В моделях с верхней загрузкой топливо закладывается сверху – оптимальный вариант для тех, кому трудно наклоняться.

Для удаления золы во всех моделях предусмотрены отдельные дверцы, располагающиеся под дверцами камер сгорания. Кстати, загрузочные дверцы нередко оснащаются мощной теплоизоляцией, исключающей случайный ожог. Регулировка тяги осуществляется специальной ручкой, соединенной с поддувалом.

Модели могут быть одноконтурными и двухконтурными. Одноконтурные агрегаты обладают предельно простой конструкцией и ориентированы исключительно на обогрев. Стоят они дешевле, чем их двухконтурные собратья, но различия в стоимости не очень большие. Для организации подачи горячей воды можно задействовать бойлер косвенного нагрева, который будет забирать часть тепла из отопительной системы на нагрев своего внутреннего объема.

В теплое время года, когда отопление находится в выключенном состоянии, подготовка горячей воды осуществляется встроенными в бойлеры ТЭНами (ими оснащаются лишь некоторые модели). Если встроенного ТЭНа в бойлере нет, придется решать проблему иными способами.

Двухконтурный твердотопливный котел для дома – это отличный многофункциональный агрегат. Нагрев воды в нем ведется с помощью обычного штатного теплообменника, через внутренний объем которого проходит труба с протекающей по нему водопроводной водой. Таким образом исключается перегрев контура ГВС и образование в нем накипи – простая и очень удобная конструкция. Правда, в теплое время года она окажется бесполезной (тут выигрывают газовые двухконтурные котлы).

Твердотопливный котел с водяным контуром станет идеальным агрегатом для обогрева жилья в зимнее время года. Летом, весной и осенью для нагрева воды можно задействовать отдельный электрический бойлер.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

1. С котла снимается крышка и теплорассеивающий диск.
2. На воздуховоде открывается воздушная заслонка.
3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу

Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Пиролизный котел

Принцип действия твердотопливных пиролизных котлов, работающих на дровах, основан на разрушении древесины под действием высокой температуры при низком содержании кислорода. Они используются для длительного обогрева помещений различного назначения.

Такой котел состоит из двух камер. Первая используется для загрузки топлива. Во вторую попадают отработавшие газы и вторичный воздух для длительного горения. Сделать такой агрегат своими руками сложнее, чем обычный, но можно.

Основные элементы прибора

Дровяной котел изготавливается из металлической бочки. Желательно емкостью 200 литров. Крышка у бочки срезается и к ней приваривается бортик. Из массивной заготовки или любого другого утяжелителя изготавливается круглый поршень. Его диаметр должен быть немного меньше внутреннего диаметра бочки.

В крышке вырезается отверстие для установки воздуховодной трубы диаметром 100 мм. По высоте труба минимум на 20 см должна быть выше бочки. Сбоку в бочку вваривается дымоходная труба. Для нее также используется прокат диаметром 100 мм.

Воздуховодная труба приваривается к поршню. На верхнем торце трубы предусматривается заслонка, регулирующая количество поступающего воздуха. К нижней части поршня привариваются ребра, используемые для утрамбовки топливной массы.

Принцип работы

В процессе эксплуатации котла дрова загружаются непосредственно в топку и поджигаются. Сверху устанавливается крышка с поршнем. По мере сгорания топлива поршень станет опускаться вниз, нагнетая давление в нижней камере. За счет этого и минимального количества кислорода дрова начнут медленно тлеть.

Выделяющийся при пиролизе газ поступит в верхнюю камеру, температура в которой может достичь 900C. Через дымоход остатки продуктов горения удаляются в атмосферу.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

На что обращать внимание при выборе агрегатов

Котел стоит выбирать еще на стадии проектирования. Но перед тем как выбрать твердотопливный котел для отопления частного дома, следует учитывать ряд ключевых факторов:

1. Общая площадь обогреваемого здания и высота стен в комнатах. От этого параметра напрямую зависит мощность оборудования и тип используемого топлива.
2. Уровень теплопотерь. Он определяется видом материалов, которые были применены при возведении здания, толщиной стен и перекрытий строительной конструкции, а также общей площадью оконных и дверных проемов.
3. Колебания температуры в зимний период. Для определения оптимальной характеристики обогрева в расчет берутся максимальные значения понижения температур.
4. Конструктивные особенности дымохода. Если дымоход создает слабую тягу, то стоит позаботиться о принудительной подаче воздуха, выбрав котел с вентилятором.

Рассчитать и определить оптимальной вариант твердотопливного котла, мощности которого будет хватать на обогрев всего дома лучше поручить теплотехнику. За неимением возможности привлечь специалиста расчет можно произвести и самостоятельно, следуя инструкциям.

Схема: устройство котла

Значение мощности агрегата берется из расчета: 1 кВт на обогрев площади в 10 кв.м при высоте стен до 30 м. К полученному значению прибавляют дополнительный запас мощности в 5-10 кВт. В противном случае, если агрегат не будет обладать необходимым запасом мощности, то для поддержания комфортных условий в холодное время суток, в топку придется постоя подбрасывать дрова, что является не всегда удобным.

Так, к примеру: для обогрева загородного дома площадью в 80-90 кв.м достаточно агрегата мощностью в 10кВт.
