Откосы из сэндвич-панелей своими руками: размеры, монтаж

Минусы и плюсы откосов из сэндвич-панелей

Основные преимущества и недостатки

Указанный тип откосов выполняется при помощи монтажной пены — качественного герметика на полиуретановой основе. Материал распределяется по центру между двумя небольшими листами из ПВХ-конструкции.

Среди главных его преимуществ выделяют следующие:

Никакой дополнительной обработки и декорирования поверхности после установки откосов не требуется, ведь плоскость отличается структурой, в точности похожей на металлопластиковые изделия.
Гипсокартон с течением времени подвержен растрескиванию и промоканию под влиянием влаги, представленной в виде конденсата. Сэндвич-панели для оконных откосов всегда остаются непромокаемыми и не разрушаются.
Если и понадобится утепление сэндвич-панелей, то это скорее в мерах перестраховки, ведь материал совершенно не пропускает холод. Специалисты чаще проводят подобные мероприятия с целью обездвижить и укрепить конструкцию на окне.
Очистить сэндвич-панели не составляет никакого труда, тряпочкой, смоченной в мыльном растворе, оттираются пыль, грязь и даже кофейные пятна. Если это не помогло, разрешается использовать моющее средство, которым обычно моют посуду, но без наличия в составе абразивного вещества.
Установка сведена к простой и понятной процедуре, таким образом, справиться с монтажом сможет даже новичок в строительном деле.
Срок эксплуатации, заявленный изготовителем, колеблется от 15 до 20 лет. Откосам не страшны град, сильный ветер и дождь.

Самое время обсудить минусы сэндвич-панелей

Скорее они связаны с низким качеством предлагаемого материала, поэтому при покупке обращайте внимание на производителя, не бойтесь задавать продавцу-консультанту неудобные вопросы и требовать показать сертификацию

Обращайте на качество материала панелей

Это в ваших интересах, ведь панели низкого качества под влиянием знойной погоды и высоких температур приобретают жёлтый оттенок, от которого невозможно избавиться, и деформируются, поэтому считаются крайне ненадёжными и ломкими.

Многое зависит от старательности и ответственности того, кто принялся за монтаж откосов из сэндвич-панелей. Небрежное отношение, спешка и несоответствие технологии установки может впоследствии привести к образованию пустот между панелями и подоконником.

Устройство откосов из сэндвич-панелей

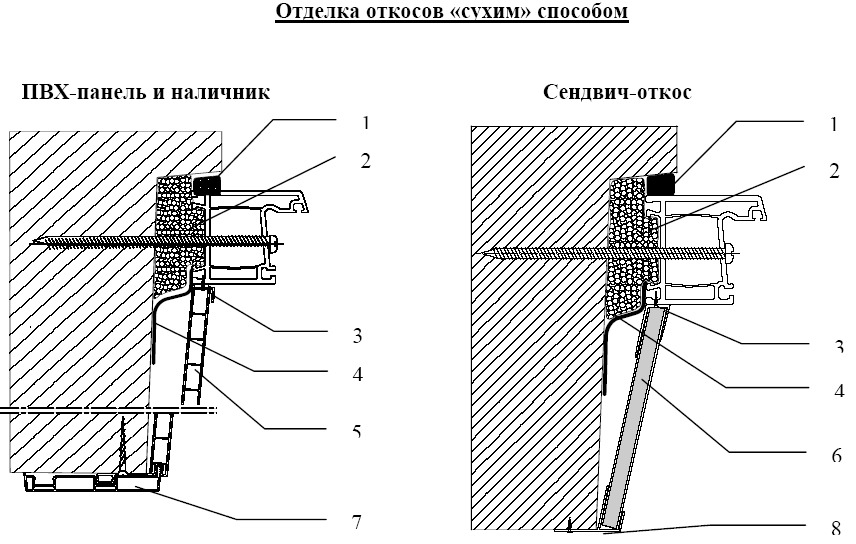

Изучение устройства внутренней конструкции позволяет сделать вывод, что откосы из сэндвич-панелей очень похожи на привычные пластиковые

Если вы обратите внимание на функциональную составляющую этих двух экземпляров, то поймёте, что их технические характеристики также идентичны

Чтобы сделать откосы из сэндвич-панелей своими руками, вам придётся собрать в одно целое несколько компонентов изделия, а именно:

Профиль, выполненный из пластика, представленный в П-образной форме. Другое его название — стартовый профиль, ведь именно с его монтажа берёт начало установка приспособления. Фиксация происходит непосредственно по периметру оконной коробки, создавая нужное соединение откосов между собой и с другими важными деталями окна.

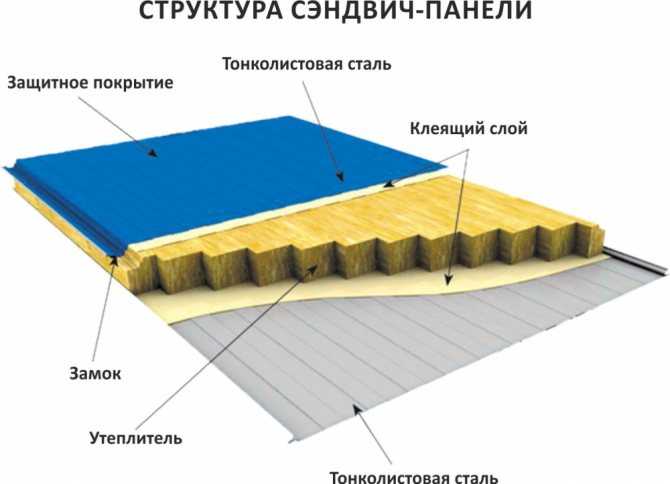

Сэндвич-панель представляет собой композит, где полиуретан или полистирол находится в центре между пластинами, сделанными из пластика. Толщина панели может быть самой разнообразной — от 10 до 32 мм включительно. Какая модель подойдёт в этом конкретном случае, зависит от свободной площади, идущей от края оконной коробки до её торца. Специалисты рекомендуют воспользоваться универсальным устройством, толщина которого составляет 24 мм.
Наличник — профиль из пластика, принимающий F-образный вид. Отличие от стартового профиля состоит в том, что наличник дополнительно имеет выступающую широкую часть, перекрывающую стык, образующийся во время монтажа конструкции между листом и углом окна, который расположен с наружной стороны.

Мастера применяют и другие способы обустройства сэндвич-панелей. В большинстве случаев в ход идут кронштейны, фиксирующие переднюю часть панели за счёт присоединения наличников из пластика по типу рейки. Такой тип откосов называется европейским, а процесс сборки больше напоминает конструктор, позволяющий превратить монтаж откосов из сэндвич-панелей в лёгкую и быструю процедуру.

Способы отделки наружных откосов и материалы для этих целей

Еще не столь давно единственными способами отделки откосов были выравнивание их с помощью строительного раствора с последующей побелкой или покраской – для каменных домов, или обшивка деревом – для, соответственно, деревянных. В наше время хозяевам предоставляется довольно широкий выбор материалов, способных не только эстетически преобразить внешний вид фасада, но и создать надежную защиту теплоизоляционной прослойке по периметру оконных рам.

Так, для отделки откосов могут быть использованы следующие материалы:

Цементный раствор. Эту отделку отделки нельзя исключать из популярных способов, так как многие домовладельцы считают его самым надежным и долговечным. Кроме того, с помощью этого материала производится выравнивание откосов под другие облицовочные материалы.
Влагостойкий гипсокартон. Этот материал отлично выровняет поверхности, но он потребует дополнительного оштукатуривания и покрытия — это может быть декоративная штукатурка, плитка или покраска.
Пластиковые откосы. Этот вариант может быть использован не только в том случае, когда стены дома облицовываются виниловым сайдингом, как думают многие. Довольно широко применяют его и при отделке фасада иными материалами.
Панели пенополистирола (лучше – экструзивного) вполне подойдут для формирования откосов, а кроме того, обладают очень высокими термоизоляционными качествами. Правда, так же, как и гипсокартон, они потребует дополнительной отделки.
Клинкерная плитка. Этот вариант используется обычно в тех случаях, когда фасадные стены выстроены из кирпича и оформлены под расшивку, или же облицованы клинкерным кирпичом или плиткой.

Цены на пластиковые окна

~~пластиковые окна~~
Откосы из натурального дерева смотрятся отлично, особенно в сочетании с красивыми наличниками

Натуральная деревянная вагонка подойдет тогда, когда стены выстроены из бруса или бревна, или же облицованы древесиной (натуральным блок-хаусом). Вагонка будет отлично гармонировать с этими материалами, особенно если ее используют в комплексе с наличниками.

Откосы, отделанные ПВХ сэндвич-панелями

Сэндвич-панели — это пластины ПВХ, между которыми уложен один из жёстких утеплительных материалов.Подобные панели могут быть применены как для внутренней, так и внешней отделки откосов. Они весьма неплохо будут гармонировать с практически любой фасадной отделкой стен.
Виниловая вагонка, которая производится в разных оттенках и может быть использована в комплексе с утеплительным материалом, тоже хорошо будет смотреться с любой отделкой внешних стен дома.

Свежий взгляд на проём

Совершенно совсем по-другому стали выглядеть оконные проёмы, когда в них стали устанавливаться пластиковые окна. Эти технологичные конструкции позволили получить комфорт и уют для каждой комнаты, где бы они не появлялись. Но старые материалы для отделки уже не годились, так как интерьер и дизайнерские решения требовали такого же нового подхода.

Домашние мастера, постоянно экспериментировавшие в своих работах, стали использовать сначала пластиковую вагонку, а затем и панели, которые быстро «прижились» на откосах. Огромное удобство данного материала обеспечивалось за счёт профилей ПВХ, которые использовали в качестве направляющих. Они легко крепились на окнах и проём оставалось лишь заполнить панелями.

Дополнительным плюсом стало и то, что для работы требовался минимальный набор инструмента. Нужно было приготовить:

перфоратор;
строительный уровень;
шуруповёрт;
рулетку и карандаш;
ножовку.

С ним работа спорилась быстро и мастера получали качественную отделку откосов при использовании панелей. При этом стоит отметить, что своими руками оконные проёмы могли теперь отделать практически все желающие.

Ещё проще заделать откосы стало с появлением утеплённых панелей. Эти более жёсткие материалы давали огромное преимущество по сравнению с другими видами отделки. Для монтажа больше не требовался каркас. Его вполне заменила всего одна деревянная рейка, благодаря которой можно было выровнять кривую стену. В остальном же от окон отходили сэндвичи, как назвали утеплённый пластик.

На сегодняшний момент хорошо зарекомендовали себя современные подоконники и сэндвич панели компании «Кристаллит». Их разнообразие позволит обрамить окно в любой цвет.

Современные откосы на любой вкус от компании Кристаллит

Как правильно сделать откосы из сэндвич-панелей. Как раскроить правильный размер

Начиная ремонтные работы, каждый строитель сталкивается с основной задачей – правильные измерительные мероприятия. Ведь от качества подобранных габаритов и готовых разрезанных листов будет зависеть целостность конструкции и ее привлекательный внешний вид. Поэтому, производить подготовку СИП-пластин следует следующим образом:

Для начала необходимо подготовить поверхность для установки откосов, выровнять стены, отрезать излишки монтажных материалов после установки окна или дверей;
Затем производится этап замеров и переноса данных на пласты строительной продукции.
Осуществлять измерительные работы нужно поэтапно, сначала вверху, от угла до угла и глубину, затем при помощи приспособлений по резке СИП панелей (электролобзик вполне подойдет), отрезать нужный размер плиты.
Используя строительный уровень, необходимо приложить готовую сэндвич панель к будущему откосу и посмотреть, плотно ли прилегает изделие к стене, под правильным углом или нет.
Если все сделано правильно, производятся такие же манипуляции с боковыми стенами и низом (если это необходимо) проема.
При переносе данных ширины откоса на многослойный строительный лист, к этому показателю нужно добавлять 10мм. Это необходимо для качественного сопряжения изделия с рамой окна.

Важно помнить! Чтобы конструкция откосов имела красивый целостный вид, следует вырезать пластины сэндвич панелей строго измеренной ширины, чтобы пластины не выступали за края стен. В таком случае, после отделки, стена будет плавно переходить в сооруженный откос. Также при проведении измерительных мероприятий следует учитывать возможную неровность стен, поэтому замеры нужно снимать сверху, посредине и внизу стены (либо, соответственно в нескольких участках верхней и нижней планки оконного и дверного проема)

Также при проведении измерительных мероприятий следует учитывать возможную неровность стен, поэтому замеры нужно снимать сверху, посредине и внизу стены (либо, соответственно в нескольких участках верхней и нижней планки оконного и дверного проема).

Готовим проем заранее

Для гарантированно качественной отделки откосов вы должны быть твердо уверенны в том, что сами окна установлены технологично и в соответствии с нормами строительства. Зачастую проблемы с откосами возникают из-за нарушенного пенного шва, поэтому:

Окна должны быть выставлены на колодках из несжимаемого материала, срок службы которого сопоставим с оконным пластиком. Колодки размещаются под каждым импостом.

Крепление в проеме — только прямым монтажом анкерными болтами.

Подоконник вырезается с зазором в 10 мм от стен, чтобы пластик не вспучивался от температурного расширения.

Подоконник устанавливается на таких же как окно колодках. Его задняя часть должна быть плотно расклинена, а передняя наклонена под углом 1–2° (1:100). Для пущей надежности подоконник можно поддержать саморезами, вкрученными в подставочный профиль.

Жесткость монтажа проверяется посадкой человека на подоконник, при этом щели под нижней рамой быть не должно.

Монтажные зазоры окна и подоконника плотно заполняются полиуретановой пеной.

По периметру окна пена вырезается, образуя паз в 7–10 мм.

Подробно о том как установить пластиковые ПВХ окна, мы рассказывали вам в статье «Как установить пластиковое ПВХ окно своими руками».

Откосы оконные из сэндвич панелей. Инструкция по установке

После установки новых окон, нужно выдержать период в сутки, для окончательной полимеризации монтажной пены и после этого можно приступать к отделке. Монтаж откосов оконных из сэндвич панелей делают по следующему принципу.

Изначально нужно снять размеры оконных проемов. Замеряют все параметры мест, где будет проводиться отделка (параметры могут отличаться иногда даже с довольно большим разбросом).
Оконные проемы подготавливают для монтажа. Все непрочные части старой штукатурки и кладки удаляют и заменяют. Обязательно все поверхности нужно обработать антисептическими средствами для защиты от образования плесени и грибка. С окон обрезают излишки монтажной пены.
По периметру устанавливается стартовый «П»-профиль. Его крепят к поверхности проема на саморезы, в угол образованный срезом стены и рамой окна. Шаг крепления 150-200 миллиметров. Сверху и снизу в установленный профиль заводят отрезки на всю глубину проема.

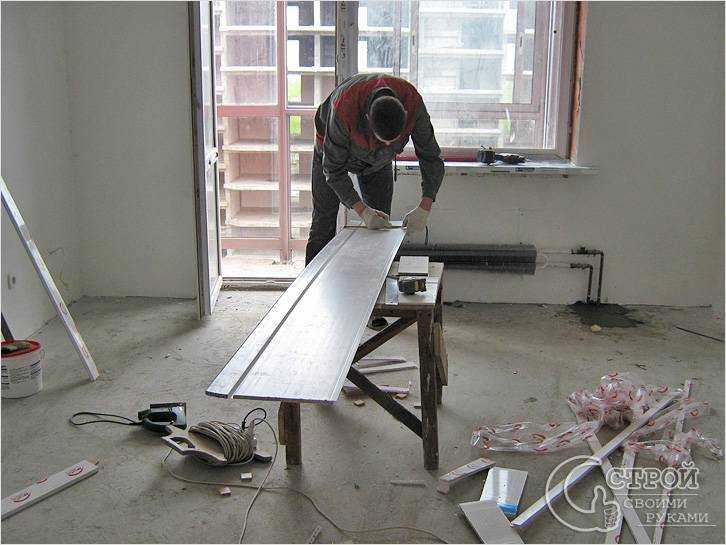

По нужному размеру готовят заготовки с панелей. Нарезку отдельных элементов делают при помощи канцелярского ножа. При этом защитный ПВХ слой с частью расположенного внутри пенополистирола прорезают с обеих сторон. Полученные торцы среза можно подравнять наждачной бумагой на терке.
Сначала монтируют верхние сэндвич панели для откосов, а за ним боковые элементы. При этом в полученное пространство закладывают утеплитель (если откос «тёплый»). Установка без утеплителя происходит с нанесением жидких гвоздей на поверхность заготовки, и дополнительным приклеиванием к стене.
Углы оконного проема заканчивают монтированием уголков в виде «F»-профиля. Для этого отмеряют и отрезают отдельные элементы профилей с длиной большей на 50 миллиметров с каждой стороны. Ими закрепляют свободные концы панелей, а края располагают внахлест. Пользуясь линейной места стыков отмечают по диагонали от угла к проему. По отметке прорезают оба конца. В итоге должен получиться красивый стык с углом в 45 градусов.
Все стыки нужно тщательно заделать герметиком.

Монтаж из сэндвич-панелей

Прежде всего понадобится с помощью рулетки замерить ширину и длину откосов. Исходя из размеров, понадобится вырезать из сэндвич-панелей 3 полосы: две боковые и верхнюю (параллельную подоконнику).

После выполнения штукатурных работ на откосах окон понадобится провести серьезную влажную уборку и очистить окна от краски и брызг шпаклевки. Подобную работу сделать за один раз практически невозможно, поэтому она растянется на несколько дней.

Если планируется устанавливать откосы для окон с использованием сэндвич-панелей, вышеперечисленных не совсем приятных моментов не будет. Чистота и скорость процесса способны порадовать хозяина квартиры (понадобится максимум 2 часа). Результаты проделанного труда можно будет видеть как минимум 20 лет.

Прежде чем пойти на строительный рынок, понадобится измерить необходимую ширину. Лучше всего взять с запасом, поскольку излишки всегда можно отпилить.

На первом этапе понадобится набить деревянные рейки строго по периметру окна, при этом тщательно выравнивания. Изготавливаемая конструкция должна будет взять на себя роль несущей для деталей из пластика. Здесь очень важна точная геометрия, следовательно, понадобится использовать уровень и, в случае необходимости, подкладывать бруски.

Деревянные детали нужно набивать точно вровень со стеной, то есть заподлицо, без каких-либо провалов и выступов. Набивку можно будет сделать с помощью клопов и дрели.

Далее нужно будет смонтировать стартовый П-образный молдинг, используя те же саморезы. Он должен лечь точно по периметру, плотно прилегая и не оставляя никаких зазоров

Стоит обратить внимание на стыки в углах — они должны четко совпадать

В желоб П-образной планки нужно вставить панель из пластика. К одной из сторон желоба с помощью степлера понадобится прикрепить F-образную планку по периметру внешнего края проема.

После того как были сделаны предварительные точные замеры, нужно будет обрезать F-образную планку, при этом делая запас на заход по стене. Нахлест в углах обрезается ножом либо ножницами. Стоит отметить, что срез нужно делать под углом.

Окончательный этап включает нарезку панели между планками-молдингами под необходимый размер. Прежде всего в нее вставляется П-образная деталь, прокладывается слой минеральной ваты, после чего вставляется F-образная деталь.

Окончательный этап будет включать в себя нарезку самой панели между планками-молдингами под необходимый размер. Прежде всего в нее вставляется П-образная деталь, прокладывается слой минеральной ваты, после чего вставляется F-образная деталь. Стыки в углах могут получиться не идеальными, однако не стоит об этом беспокоиться. Огрехи можно будет скрыть с помощью белого герметика либо специальных угловых планок.

Стоит понимать, что монтаж откосов из сэндвич-панелей вовсе не сложен и может быть доступен даже человеку без соответствующего опыта и знаний. Главное при этом — знать, что монтаж стеклопакетов без установки откосов для окон не сможет дать 100% эффекта энергосбережения, который изначально планировался. Один стеклопакет можно сравнивать с теплой шубой в зимний период, но без варежек и сапог. Следовательно, понадобится делать все в комплексе: произвести монтаж стеклопакетов и сделать теплоизолирующие откосы для окон. Это позволит обеспечить отличную пыле-, тепло- и шумоизоляцию своей квартиры.

Ниже будет рассмотрен каждый необходимый этап установки с сэндвич-панелями по отдельности.

Монтаж ПВХ-откосов своими руками

Как и все строительные работы, монтаж пластиковых откосов начинается с предварительной подготовки, в процессе которой приобретаются нужные для данной работы материалы и инструменты.

Какие необходимы материалы и подручный инструмент:

П и F-образные профили

Пластик для откосов толщиной не менее 8 мм.
П-образная стартовая полоса из пластика.
F-образный пластиковый профиль.
Материал для утепления: минеральная вата, монтажная пена.
Деревянная рейка.
Дрель под саморезы.
Строительный уровень.
Рулетка.
Шпатель.
Цементный раствор.
Саморезы длинные — 95 мм, саморезы-клопы — 4,5 мм.
Малярный нож.
Силиконовый герметик.
Ножницы по металлу.
Строительный степлер.

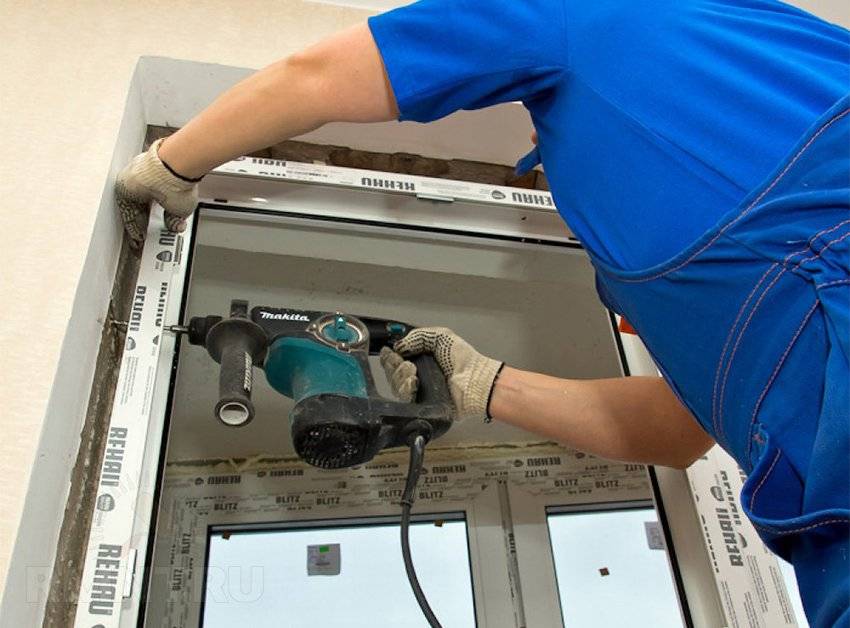

Далее подготавливается рабочая поверхность: со старых откосов снимаются остатки обоев или старой штукатурки, поверхность обрабатывается противогрибковым средством. Если во время установки металлопластикового окна со стороны улицы образовались щели, их требуется заделать цементным раствором. Данная процедура необходима для закрытия монтажной пены от губительных для нее солнечных лучей и уплотнения наружных монтажных швов.

Этапы монтажа откосов из пластика

В первую очередь, по верхней и боковым сторонам оконных проемов устанавливаются деревянные рейки. Они фиксируются длинными шурупами (95 мм) и крепятся таким образом, чтобы их край не выступал за уровень стены. Отверстия для шурупов сверлятся с помощью дрели. Шурупы изначально не закручиваются до конца. Оформив данным образом все стороны оконного проема, проверяем положение реек строительным уровнем. Это необходимо для создания идеально ровных откосов. После чего шурупы затягиваются до конца.
Стартовая П-образная полоса с помощью саморезов-клопов прикрепляется вдоль внешнего края окна. Стыки П-образных полос должны быть ровными и гладкими, небольшие выступы срезаются малярным ножом. У П-образного профиля имеется желоб, в который и будет вставляться откос из пластика.
Далее необходимо установить F-образный профиль. Монтаж данного профиля должен быть выполнен так, чтобы его паз был установлен напротив паза П-образной стартовой полосы. Паз F-образного профиля, находящийся выше окна, необходимо срезать. Верхняя часть данного профиля располагается внахлест. После точной стыковки лишние части F-полосок срезаются ножницами по металлу. F-профиль крепится к деревянным рейкам с помощью строительного степлера. Крепится та часть конца профиля, которая находится ближе к деревянной рейке. F-профиль, в первую очередь, играет роль декоративного элемента.
Теперь можно переходить к установке панелей в пазы. Но перед этим требуется с предельной точностью замерить и также точно отрезать пластик. Одновременно с монтажом откосов прокладывается минеральная вата. Необходимо внимательно следить, чтобы утеплитель лег ровно. Если места стыков всей конструкции не получились идеально ровными, можно воспользоваться для затирки дефектов белым силиконовым герметиком.

Сэндвич панели для оконных откосов могут устанавливаться и по немного другой технологии. Отличие ее от описанной выше состоит в том, что после монтажа стартового профиля в него сразу устанавливаются отрезанные по размеру сэндвич панели, противоположный край которых крепится саморезами к деревянным рейкам по диагонали. Далее производится установка F-профилей и стыки покрываются герметиком. Как выполнить такую работу наглядно показано на видео.

Монтируем откосы ПВХ самостоятельно. Инструкция по монтажу.

Watch this video on YouTube

На этом установка откосов из сэндвич панелей заканчивается. Результат порадует вас, если при работе, выполняемой своими руками, вы будете соблюдать следующие рекомендации:

Монтаж откосов начинать с верхнего элемента.
Если возникнет необходимость применения монтажной пены, помните, что при застывании она расширяется и начинает давить на конструкцию.
Излишки силиконового герметика убирайте кусочком пластика.
Выбирайте пластик только с отличными качественными показателями.
До завершения установки ПВХ откосов не рекомендуется снимать с окна защитную пленку.
Чтобы пластиковая конструкция не пострадала и не потеряла своей целостности, оставьте ее в покое на 16 часов.
Внимательно изучите информацию о грамотной установке откосов и последовательности этапов работ.

Готовые оконные откосы из пластика

Установка пластиковых откосов на окна своими руками, не используя для этого стартовый профиль, является еще одним из вариантов. Для этого по периметру окна в монтажной пене делается небольшое углубление, куда затем вставляется сэндвич панель. Данная технология представлена на видео.

Монтаж откосов без ПВХ уголков (полная версия)

Watch this video on YouTube

Монтаж многослойных панелей

Монтируют сэндвич панель на откосы несколькими способами:

С использованием деревянных реек.
С помощью монтажной пены.

Однако некоторые виды работ выполняются одинаково при выборе любого из способов. Так, в любом случае установка сэндвич панелей на пластиковые окна начинается с замеров откосов и нарезания отделочного материала. Ширина сэндвич-панели режется на 5 мм меньше ширины откосы. Для того, чтобы панель не выступала за стену внутрь помещения. Производить резку лучше положив сэндвич панель на стол или табуретку. Сделать разметку с помощью карандаша и угольника. Затем обрезать лобзиком.

Независимо от выбранного способа монтируется стартовый П-образный профиль. Начинается монтаж с закрепления верхней стартовой направляющей. После чего с помощью саморезов «семечек» прикручиваются боковые П-образные профили. Стык между подоконником и боковой панелью заделывается жидким пластиком.

Еще есть вариант установки сэндвич-панели без стартового профиля. Для этого панель заводиться за раму окна и прижимается к раме. Но это выполнимо если щель между рамой и стеной запенена не на всю глубину.

У каждого способа отделки окон сэндвич панелями есть плюсы и минусы. Чтобы выбрать оптимальный вариант нужно узнать о них несколько поподробнее.

Монтаж с использованием деревянных реек

Последовательность работ следующая:

Сначала прикручиваем саморезами заподлицо по краям стенок и верха оконного проема деревянные рейки 20х40 мм. При этом следим за плотным их прилеганием к основанию.
Стартовый П-образный профиль, отрезанный в размер, закрепляем по внешнему краю оконной рамы с помощью саморезов, которые вкручиваем с шагом 15 см.
Проверяем по уровню, ровно ли установлены рейки.
Вставляем край верхней панели в стартовый профиль.
Вставляем в пространство между стеной и панелью утеплитель на основе минваты.
Другой ее край сэндвич панели прикручиваем саморезами к ранее закрепленной рейке.
Аналогичным образом устанавливаем и крепим к рейке боковые панели.
Приклеиваем окантовочные уголки на стык сэндвич панели и стены и фиксируем их малярным скотчем до полного схватывания клея.

Установка на монтажную пену

Закрепляем саморезами через каждые 15 см, заранее нарезанные в размер стартовые П-образные профили.
Обеспыливаем и увлажняем поверхности, на которые будем наносить монтажную пену, разбрызгиванием воды из пульверизатора (пена схватывается от влаги).
Вставляем сначала верхнюю панель в П-образный профиль.
Пропениваем пространство между откосом и стеной.
Выравниваем панель в горизонтальное положение по лучу электронного уровня и фиксируем отрезками малярного скотча.
То же самое производим с боковыми панелями.
Даем монтажной пене затвердеть.
Снимаем скотч и запениваем оставшиеся пустоты.
Приклеиваются сначала боковые окантовочные ПВХ уголки размером 30х30 мм на стык панели и стены.
Затем приклеивается верхний уголок.
Уголки также фиксируются малярным скотчем до полного схватывания клея-герметика.
Стык между боковыми и верхним уголком делается под 45 градусов.

Производители пластиковых окон пошли навстречу всем, кто стремится усовершенствовать свое жилище, предложив ламинирование классических белых рам. Специально для них были созданы ламинированные сэндвич панели, чтобы окна стали единым целым с оконным проёмом. В современных домах и квартирах такой способ отделки уже давно стал привычным.

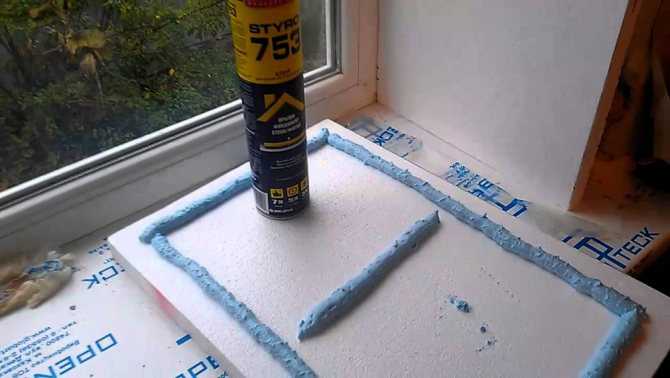

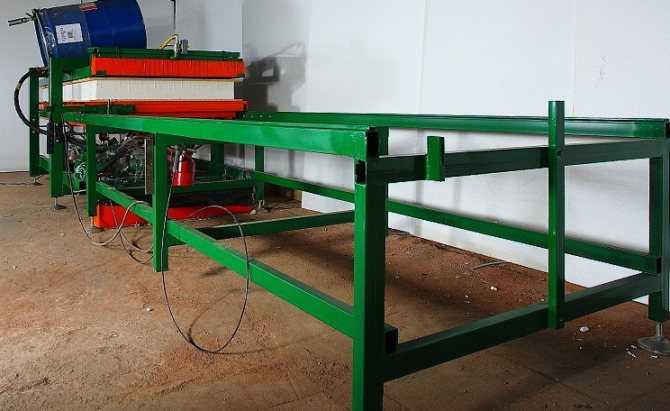

Изготовление сэндвич-панели своими руками

Иногда необходимо сделать отделку нестандартных проемов (или в нежилом помещении). Чтобы сэкономить, можно изготовить сэндвич-панели своими руками. Конечно, к этому этапу нужно подготовиться и проверить наличие необходимых материалов.

Общий порядок действий при изготовлении представлен ниже:

1. Подготовить пенопласт необходимой толщины.
