Основные неисправности насосной станции и их устранение

1 Устройство и принцип работы

Стандартная комплектация насосной станции средней ценовой категории состоит из следующих конструктивных узлов:

насос (чаще всего центробежного типа);
гидроаккумулятор (накопительная емкость);
подводящие и подающие трубы;
реле давления;
защитная автоматика.

Все станции для водоснабжения подлежат поверхностному монтажу — оборудование размещается возле устья колодца либо скважины и внутрь источника опускается водозаборный шланг, подающая магистраль подключается к гидроаккумулятору и выводится к точкам водозабора внутри дома либо дачи.

Устройство насосной станции

Принцип действия насосной станции базируется на работе реле давления, которое обеспечивает автономность работы всей системы. При включении насос начинает закачивать воду в гидробак, по мере его заполнения до заданной отметки реле срабатывает и отключает насос.

Также реле срабатывает при опустошении бака, когда давления в резервуаре падает ниже установленной границы. Такой принцип работы обеспечивает поддержание постоянного уровня воды в гидробаке, что делает водоснабжение дома из скважины либо колодца по удобству сравнимым с центральным водоснабжением в квартире.

1.1 Как установить насосную станцию?

Подключение насосной станции должно выполняться с обязательной установкой обратного клапана (желательно, чтобы клапан был оснащен сетчатый фильтр механической очистки).

Клапан будет предотвращать слив жидкости из водозаборной трубы в скважину при отключении насоса, вследствие чего вода будет подаваться в краны сразу же после начала работы станции, фильтр же очистит рабочую среду от абразивных примесей, которые могут забить систему изнутри. Установка обратного клапана производится на нижнем отверстии водозаборной трубы

Также учитывайте, что еще на стадии подключения насосного комплекса необходимо принять меры для предотвращения замерзания оборудования в зимний сезон. Сделать это можно двумя способами: установив агрегат в кессоне — утепленном пластиковом колодце глубиной до 1 м, либо же разместив его в подвале дома, из которого выводится длинная водозаборная труба.

Все трубы, расположенные выше уровня промерзания грунта, должны тщательно утепляться. При первом запуске станции необходимо заполнить насос водой, для чего в верхней части его корпуса предусмотрено заливное отверстие.

Схема подключения НС

Одним из основных факторов неисправности любых насосных станций является работа на холостом ходу. Современные комплексы имеют встроенный датчик сухого хода, который отключает двигатель насоса когда зеркало воды падает ниже уровня водозаборной трубы.

Если в вашем оборудовании такой датчик не предусмотрен, рекомендуем приобрести его отдельно и установить — такие запчасти для насосных станций стоят не дорого, но значительно продлевают срок эксплуатации техники.

Наиболее частой ошибкой, которую допускают новички решившие установить насосный комплекс для водоснабжения, является неправильный подбор оборудования. К примеру, производительность насоса составляет 3 м3/час, а ваша семья потребляет 5 м3/час — в таком случае оборудование будет включатся гораздо чаще, чем допустимо, что приведет к его ускоренному износу. Это же происходит при неправильно выбранном объеме гидроаккумулятора.

Почему насосная станция перестала работать

Если исключить отсутствие электроэнергии, как одну из причин отказа станции от работы, то остаются следующие варианты поломок:

Неисправность электродвигателя насосной станции;
Отсутствие герметичности трубопровода, идущего от скважины к насосной станции;
Заполнение грязью насосного агрегата;
Неисправность элементов гидроаккумулятора;
Неисправность в реле давления или поплавковом датчике.

Любая из перечисленных проблем приводит к отсутствию воды во внутридомовом водопроводе. Иногда причиной перебоя с подачей воды может стать падение уровня грунтовых вод. Из-за этого станция также не сможет обеспечить хозяев дома ценным ресурсом. В остальных случаях необходимо сделать ремонт.

Опасность воздушных пузырей в трубопроводе

Гидроудар способен разорвать трубу

Пузырьки, особенно большие, способны разрушить даже крепкие элементы магистрали. Основные неприятности, которые они доставляют владельцам частных домов:

Накапливаются в одних и тех же участках, приводя к поломкам трубных отрезков и переходников. Также они представляют опасность для поворотных и извилистых трубных отрезков, где воздух задерживается.
Разбивают водяной поток, что неудобно пользователю. Краны все время «выплевывают» воду, вибрируют.
Провоцируют гидравлические удары.

Гидроудары приводят к образованию продольных трещин, из-за чего трубы понемногу разрушаются. По прошествии времени в месте растрескивания труба ломается, и система перестает функционировать

Поэтому важно обустроить дополнительные элементы, позволяющие быстро избавляться от опасных пузырей

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

не хватает силы насоса;
нет воды в пустоты газокольцевого насоса;
большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.

Как починить насосную станцию: виды неисправностей

Поломка насоса и вспомогательного оборудования – это типично, поэтому и набор проблем, как правило, един для всех владельцев агрегатов. Лучше заранее знать о возможных дефектах, чтобы предотвратить их появление или быстро среагировать.

Насос не отключается, давление не возрастает

В данной ситуации аппарат работает «вхолостую», то есть электроэнергия и время затрачивается, а результат не достигается. При этом значительно увеличивается износ деталей. Вот возможные причины и их решение:

Недостаточное количество воды в скважине. Если позволяет мощность, можно погрузить оборудование глубже в забой.
Забитые трубы. Потребуется чистка насосной станции, при этом начинать лучше с магистралей. Но после этого необходимо в обязательном порядке установить фильтры грубой очистки. Уловители защитят от проникновения загрязнений. Заказать оборудование для фильтрации можно на сайте .
Сломанный обратный клапан – он перестает справляться со своей основной задачей, то есть не предотвращает спуск жидкости обратно в забой, когда насос не работает. Его можно починить, но часто проще заменить.
Засор самого фильтра. Причины и способы решения те же, что и при забитых трубах. На самом деле засориться может любой элемент. Часто это также бывает обратный клапан насосной станции, а так как его почистить достаточно несложно (просто разобрать и промыть), то в отдельную проблему это выносить не станем.
Окислены контакты на реле, из-за чего не происходит размыкания контура. Их просто следует зачистить, реже – поменять датчик.
Естественным образом износилась крыльчатка у насоса, ее нужно заменить на новую.
Недостаточное напряжение в электросети. Решением может стать установка в цепь стабилизатора.

Слишком часто включается электронасос

Возможно, причина в следующем:

Для больших расходов объем гидробака недостаточно вместительный. Можно его заменить или поставить второй, дополнительный гидроаккумулятор.
У реле неверные настройки. Нужно подкрутить пружины, чтобы включение происходило при давлении 1,4 бар.
Сломан обратный клапан и вода сливается обратно в скважину, соответственно, ее приходится постоянно подкачивать.
Порванная мембрана – одна из сложных неисправностей, поскольку менять, скорее всего, придется весь гидробак. Кроме того, есть дополнительные симптомы – протекает насосная станция (возле ниппеля образуются капли), а напор в кране становится меньше.

Воздух в воде

Обнаружить это можно не по мелким пузырькам в потоке, ведь это норма, а потому, что жидкость выходит рывками, а не равномерно. Скорее всего, причина простая – в скважине несколько уменьшился водяной уровень, поэтому нужно немного опустить шланг от насоса. Но может быть, что какие-либо соединения в трубопроводе потеряли герметичность. Тогда в щели попадает воздух. Надо пройти по всем стыкам герметиком.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

Не включается

Отсутствие запуска может быть из-за:

Нет электричества. Проверьте все контакты, подается ли напряжение на электронасос.
Поломки самого насоса – его нужно ремонтировать. А если в нем перегорел движок, то легче поменять на новый.
Окисленных контактов. Их достаточно просто зачистить.

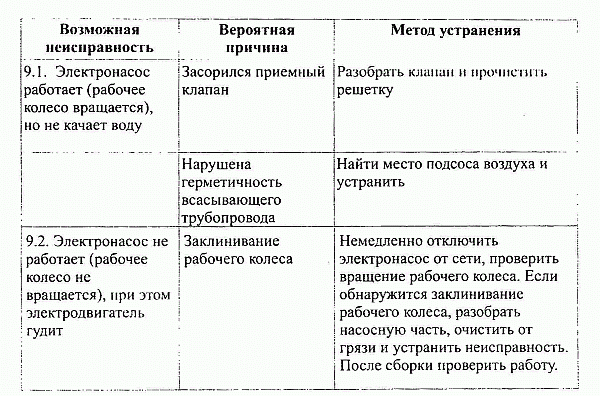

Электронасос гудит, но не перекачивает воду

Возможные причины:

Нестабильное напряжение – можно поставить стабилизатор.
Произошло перегорание клемм в конденсаторе на насосной станции, нужна проверка тестером и замена.
Засор обратного клапана. Его прочистка осуществляется с помощью разбора составных частей и промывания под напором.
Крыльчатка заклинила. Иногда достаточно просто поднять на поверхность шланг и руками провернуть полости. В таком случае, вероятно, причина в небольшом засорении.

Работа с рывками

Скачки давления могут быть безопасными, например, из-за появления воздушной пробки в системе, или потенциально опасными, приводящими к дальнейшим неисправностям. Так может выйти из строя реле. Сверьтесь с манометром, если на нем показаны значения, при которых не должно происходить включение или выключение, однако, они чередуются, значит, датчик спутал настройки. Иногда это можно поправить самостоятельно, скрутив гайки на большой и маленькой пружинах в реле.

Еще одна возможность, схожая с воздушной пробкой, – это разгерметизация. Следует проверить все соединения.

Вода поступает неравномерно

Фактически это та же проблема, связанная с наличием воздуха в жидкости. Однако может быть еще одна причина – неправильно выставленные настройки на реле, из-за чего не поддерживается достаточно высокое давление.

Как устроена и работает насосная станция

Схема установки насосной станции

На рисунке позиции:

–>

1 — опора для фиксации магистрали;
2 – кран;
3 — клапан обратный;
4 — реле контроля давления;
5 — место для заливки воды;
6 — подающая часть системы;
7 – насос;
8 – фильтр для очистки магистрали;
9 – магистраль для всасывания воды;
10 – бак гидроаккумулирующий;
11 – вода для подачи в систему;
12 — клапан обратной подачи, с предохранительной сеткой;
13 — крышка, для закрывания ниппеля;
14 — сливное отверстие для воды.

Перед тем, как отремонтировать насосную станцию нужно хотя бы кратко познакомиться с устройством и принципом действия системы, назначением ее составляющих элементов.Основные узлы оборудования:

Центробежный поверхностный насос для станции. Он состоит из асинхронного однофазного двигателя и насосного элемента.
В состав гидроаккумулятора входят: стальной резервуар и сменная мембрана, изготовленная из этиленпропиленового пищевого каучука. В гидроаккумулятор встроен ниппель, который служит для закачки в устройство воздуха под высоким давлением.
Визуальный контроль давления обеспечивает в системе водоснабжения манометр.
Реле давления контролирует его верхнюю и нижнюю величину, при их достижении насос отключается и включается.
С сетью питания насосная станция соединяется через кабель со штепсельной вилкой, на которой встроен заземляющий контакт, и розетки с таким же контактом.

Инструкция указывает на примерный порядок работы оборудования:

После монтажа и подключения оборудования вода наполняет гидроаккумулятор и всю систему водопровода.
После достижении в системе давления воды наибольшего предела, электронасос отключается.
Открывается водоразборный кран, в первый момент вода начинает расходоваться из гидроаккумулятора.
По мере увеличения расхода воды, давление начинает в системе падать до нижнего предела, на который настроено его реле, затем электронасос вновь включается.
Вода начинает поступать к потребителю и одновременно заполнять гидроаккумулятор.
Достигая давления жидкости величины верхнего предела, на который настроено реле давления, система отключается снова.
Циклы выключения и включения устройства повторяются до разбора воды из системы.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса.

Пружины эти отличаются по размеру и назначению:

большая регулирует пределы (сразу верхний и нижний);
маленькая изменяет дельту — разрыв между верхней и нижней границей.

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше.

Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм.

При таких параметрах мембрана бака будет служить дольше.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле).

Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить.

Но при этом существуют ограничения:

Параметры самого реле. Верхняя граница фиксирована и в бытовых моделях обычно не превышает 4 атм. Больше выставить просто не получится.
Верхней граница давления насоса. Этот параметр тоже фиксирован и отключаться насос должен не менее чем за 0,2-0,4 атм до заявленной характеристики. Например, верхний порог давления насоса 3,8 атм, порог отключения на реле давления воды должен быть не выше чем 3,6 атм. Но, чтобы насос работал долго и без перегрузок разницу лучше сделать больше — перегрузки слишком плохо сказываются на сроке работы.

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

Запускают систему, по манометру отслеживают при каком давлении включился и отключился насос.
Поджимают или отпускают большую пружину.
Включают и проверяют параметры (на каком давлении включился, при каком отключился). Обе величины смещаются на одинаковое значение.
При необходимости вносят корректировки (снова регулируют большую пружину).
После того как нижний порог выставлен таким, как вы его хотите видеть, приступают к регулировке порога отключения насоса. Для этого поджимают или опускают маленькую пружину. Гайку на ней тоже не особо крутите — пол-оборота обычно достаточно.
Снова включают систему и смотрят на результаты.

Что может выйти из строя в насосной станции и как это исправить
