Что такое оголовок на скважину и как его правильно установить

Этапы монтажа оголовка для скважины

Схема монтажа оголовка для скважины

Этап 1.Строго по горизонтальной прямой обрезаете трубу обсадки, очищаете место среза и обрабатываете грунтовкой. Если есть необходимость, дополнительно окрашиваете антикоррозийным покрытием.

Этап 2. Обвязываете насос в соответствии с инструкцией изготовителя. Крепите к нему трос и трубу для подачи воды, наращиваете электрический кабель, если нужно. Стягиваете их хомутами с частотой шагов 1,5 метра, дабы облегчить процедуру монтажа. Силовой кабель протягиваете через специальное отверстие для него, трубу – через цанговый зажим.

Этап 3.Далее помещаете прокладку на фланец и стягиваете крышку соединительными болтами

Затягивайте болты постепенно, с максимальной осторожностью, дабы крышка не перекосилась, подтягиваете силовой кабель и зажимаете его. Ту же процедуру проделываете с трубой и цанговым зажимом

Как выяснилось, вы легко сможете собственноручно сделать оголовок скважины, даже не имея специальных умений и опыта.

Изготовление изделия самостоятельно

Если так случилось, что средств на покупку устройства нет, но имеются слесарные умения и желание, то можно изготовить оголовок своими руками без особых проблем.

Вариантов сборки самодельных изделий множество. Предлагает один из них. Он подходит к любым типам скважин, так как изготавливается из листового металла и обрезка трубы, а это прочная модель.

Порядок работы:

1. Из металла вырезают квадрат. На нем же делают разметки отверстия для рым-болтов, переходного фланца водопроводной трубы и кабельного ввода. Затем их проделывают дрелью и зачищают напильником.
2. От трубы отделяют кусок, его размер превышает обсадную трубу на 1-2 мм. Приваривают ее к крышке так, чтобы совпадали центры куска трубы и отверстия под водонапорную трубу.
3. При помощи шлифовальной машины зачищают швы. А все изделие обрабатывают шкуркой и выравнивают грунтовкой, затем красят. Это защитит конструкцию от коррозий.
4. В завершение монтируют переходник подключения водяной трубы. Чтобы обеспечить водонепроницаемость, необходимо залить щели силиконовым герметиком.
5. Устанавливают рым-болты: 1 снизу крышки — для страховочного троса и 4 сверху — для опускания и подъема насоса.
6. После этого остается смонтировать устройство кабельного ввода. Далее конструкцию размещают в скважине (как это сделать, написано выше). Чтобы надеть крышку с фланцем на обсадную трубу не требуется дополнительных креплений. Герметизация снизу обеспечивается за счет изоленты.

Работая строго по инструкции и учитывая все нюансы, можно изготовить качественный оголовок своими руками.

Конструктивное устройство

Конструкция изделия включает крышку, фланец для ее фиксации и уплотнительное резиновое кольцо.

В крышке размещаются:

• кабельный ввод для электропривода;
• рым-болты для подъема и удерживания погружного насоса;
• штуцер подключения водоносного шланга.

Основные технические параметры зашифровываются в маркировке изделий. Например, ОС 125-32 или ОСП 90-110/25 — скважинный оголовник при обсадной колонне радиусом 125 либо 90-110 мм. Цифры «25» и «32» означают размер наружного оборудования, на которые рассчитан центральный цанговый зажим.

Схема устройства оголовка для скважины.

Буква «А» указывает, что модель имеет антивандальное конструктивное устройство. Буквой «П» маркируют изделия из пластика.

Виды оголовков

При бурении скважины выкапывается кессонная яма ниже уровня промерзания почвы, в которую устанавливается колодец. Обсадная труба сверху срезается и закрывается оголовком. К нему привязывается трос, с помощью которого удерживается электрический насос внутри скважины на глубине забора воды.

Насосы могут иметь разную мощность, и в зависимости от этого будет колебаться их вес, а это значит, что будет различаться и материал, из которого сделаны оголовки. Кроме того, вес оборудования зависит от глубины расположения скважины. Например, для скважин глубиной до 50 м вес оборудования, прикрепляемого к оголовку, составит 50-100 кг. Для скважин с глубиной ниже 50 м понадобится насос большой мощности и несколько десятков метров кабеля, значит, и общий вес устройства превысит 300 кг.

Пластиковые

Они являются бюджетным вариантом, устанавливаются с насосами, имеющими низкую мощность. Пластиковые оголовки рассчитываются исходя из условий нагрузки: существуют такие устройства, которые можно устанавливать на расстояние до поверхности земли в 50 м. Грузоподъемность их составляет 200 кг и ниже.

К особенностям оголовков из пластика относятся:

• доступная цена, малый вес;
• стойкость к возникновению коррозии;
• устойчивость к химически активным веществам.

Наряду с этим пластиковые устройства отличает невысокая механическая прочность.

Металлические

Они отличаются следующими свойствами:

• устойчивость к перепадам температур;
• повышенный срок эксплуатации;
• высокая прочность.

Однако при этом металлические оголовки имеют существенный недостаток: материал отличается сниженными антикоррозийными свойствами. Чтобы увеличить коррозионную стойкость, металл дополнительно покрывают специальными составами.

К разновидностям металлических оголовников относятся:

1. Нержавеющие. По внешнему виду напоминают простую крышку без болтовой фиксации, выдерживают дополнительно общий вес не более чем 300 кг.
2. Стальные. У них простая конструкция, однако они являются некоррозионностойкими. Их грузоподъемность составляет до 500 кг.
3. Чугунные. Обладают большим весом, грузоподъемность равна 500 кг и ниже. Долговечность и высокий срок службы при монтаже обеспечивает порошковое напыление или оцинковка.

Самые популярные модели

Модель	Преимущества
«Джилекс»	Они изготавливаются из чугуна и пластика. Наружный диаметр имеет от 90 до 160 мм.
«Водолей»	Из-за пластикового наполнения, эта модель имеет определенные ограничения. Актуален при неглубоких скважинах. Способен справиться с массой до 200 кг.
Merrill	Это представитель американского производства. Изготавливается из чугуна и пластика. Продается в полной комплектации и сразу готов к установке.
«Акваробот»	Российское производство. Создает герметичное соединение. Позволяет надежно закрепить насос. Изготавливается из пластика и рассчитан на массу до 200 кг.

Оголовок для водоносной скважины

Строго говоря, оголовок устья скважины – это уплотняющая заглушка, объединенная в один узел с крышкой. Ассортимент изделий, позволяющих сделать горловину скважины герметичной, достаточно широк. С конструктивной точки зрения все устройства делятся на два типа:

• Оголовок скважинный раздельного типа – похож на муфту, которая надевается на обсадную трубу и закрепляется. Узел оснащен съемной (откидывающейся) крышкой;
• Оголовок для водоноснойскважины внутренний – представляет собой два плоских кольца, между которыми размещается резиновая муфта. Нижнее кольцо выполняет роль прижимного фланца, верхнее выступает в качестве заглушки. Кольца соединены между собой болтами, при затягивании которых резиновый бублик раздается в стороны и плотно прижимается изнутри (или снаружи) к обсадной трубе.

В крышке оголовка для скважины располагаются: штуцер для фиксации трубопровода, шарнир с направляющим патрубком для крепления силового кабеля, зажим для фиксации низковольтного провода к устройству сухого хода, рым-болты для подъема узла с помощью тали, рым-болт для крепления троса погружного насоса.

Материалом для оголовков на скважину служат сталь, чугун, пластик. Узлы, выполненные из металла, рассчитаны на усилие 0,2-0,5 т. Пластмассовые устройства – из полипропилена, ПВХ – выдерживают нагрузку до 0,2 т.

Как правильно подобрать оголовок для скважины

Для правильного подбора изделия имеется маркировка, благодаря которой можно найти подходящее устройство.

ОС	Символы, обозначающие «Оголовок скважинный».
А	Антивандальное устройство.
П	Указан на изделии: П — пластик (или ПВХ).
Б	Относится к изделиям фирмы Джилекс, элементы могут быть съемными.
90-100	Значение наружного сечения трубопровода.
25, 32, 40, 57, 62	Наружный поперечный размер трубопровода.

Например, при обозначении ОСП 90-110/25 можно понять следующее: оголовок скважинный пластиковый, наружный диаметр равняется 25 мм, значение поперечного сечения обсадной трубки лежит в пределах от 90 до 110 мм.

Виды оголовков

В зависимости от материала, из которого изготовлены оголовки, они имеют три вида:

• чугунный;
• стальной;
• пластиковый.

Более дешевыми являются пластиковые оголовки. Благодаря малому весу таких оголовков их легко может установить один человек. Недостаток пластиковых оголовков состоит в их малом сроке службы. Они могут деформироваться и ломаться.

При установке оголовка самостоятельно надо учитывать основные характеристики изделия. К ним относятся:

1. диаметр обсадной трубы;
2. диаметр трубы водопровода.

Промышленность выпускает оголовки для обсадных труб с различными диаметрами. При этом бывают оголовки для фиксированного диаметра обсадной трубы, а бывают универсальные оголовки, позволяющие выполнять регулировку оголовка под разные диаметры труб.

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

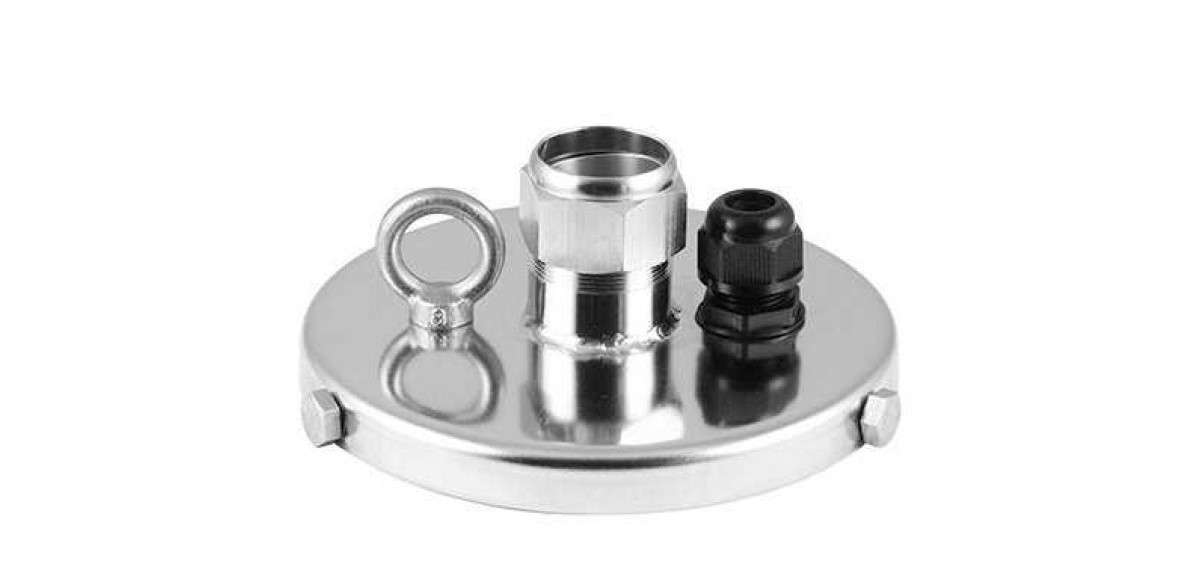

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Почему вода из скважины плохо пахнет?

Самое время задаться вопросом, почему вода из скважины плохо пахнет. Этому явлению может быть несколько причин.

Во-первых, могут расплодиться анаэробные бактерии в вашем электрическом водонагревателе, который стоит на ГВС, или в бойлере косвенного нагрева. Этот процесс может происходить, если не выполняются два параметра:

• Вода должна иметь постоянную циркуляцию или регулярный расход через точки разбора.
• Температура воды в бойлере должна быть выше +55С.

Если эти два параметра исполняются, то вода в бойлере «зацвести» не может, а соответственно и запаха из горячего крана не будет.

Если же все-таки такое произошло, то можно ликвидировать плохой запах воды из-под крана следующим путем:

• Повысить температуру в бойлере на 3 суток до +90С либо до максимальной (некоторые электрические бойлеры не дают +90С, их максимальная температура +85С).
• Увеличить скорость разбора воды через точки разбора – краны или душ. Или включить циркуляцию воды в системе водоснабжения, если позволяет оборудование.

Небольшое замечание. Если у вас установлен бойлер косвенного нагрева (БКН), то придется поднимать температуру в системе отопления, чтобы поднять температуру в самом бойлере. Для низкотемпературных систем отопления это не всегда возможно.

Во-вторых, вода из под крана плохо пахнет, когда верховодка попадает в вашу скважину и, затем, попадает в вашу систему водоснабжения.

Даже в герметичный, казалось бы, кессон может попадать вода. Один из выходов — установка оголовка на скважину.

Это может происходить из-за того, что обсадные трубы были плохо герметизированы по резьбе или сварному шву. Или из-за того, что грунт во время зимних подвижек нарушил герметизацию обсадных труб.

А еще, некоторые горе – бурильщики используют вместо стальной обсадной трубы пластиковую. Такая труба может лопнуть в любом месте на глубине и пропускать верховодку в ствол скважины. Далее центробежным насосом вода из скважины с верховодкой попадает в ваш водопровод. А там ее нагревает бойлер до +60С и вы получаете «чудесный» запах из-под крана.

Что делать в такой ситуации? Выходов несколько, в том числе установить оголовок на скважину, который герметично перекроет устье скважины и не даст верховодке проникать в скважину сверху.

Оголовок ставится на устье скважины, которое выходит в кессон.

В случае же, если нарушена герметичность труб скважины, выхода два – пробовать осуществить ремонт скважины или заново бурить скважину рядом со старой.

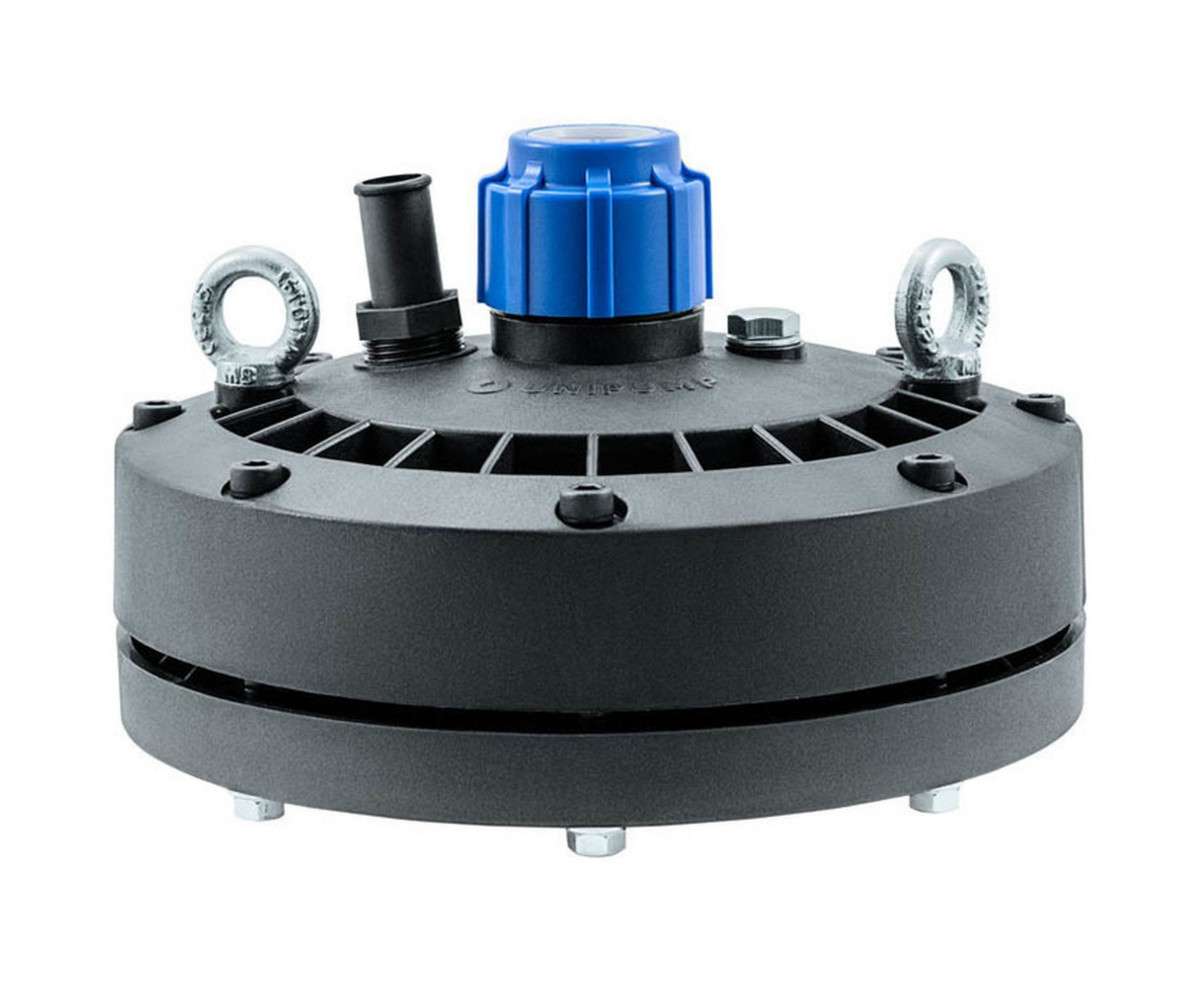

Оголовок для скважины Unipump АОС-133-32

Фото: beru.ru

Оголовок для скважины Unipump АОС-133-32 предназначен для надежной герметизации окончания скважинной обсадной трубы, которая имеет наружный диаметр 125-135 мм, после того, как в неё был установлен погружной насос с напорной трубой диаметром 32 мм. Оголовок защищает скважину от попадания в неё различных посторонних предметов, а также поверхностных грунтовых вод. Кроме того, он существенно упрощает монтаж, демонтаж и техническое обслуживание насоса. С помощью оголовка насос можно надежно закрепить в скважине. Задумались, оголовок для скважины какой выбрать? Тогда вам стоит присмотреться к данному образцу.

Оголовок UNIPUMP АОС-133-32

Преимущества:

• подходит для обсадных труб диаметром 125-135 мм
• диаметр напорной трубы 32 мм
• изготовлен из пластика
• максимальный вес подвешиваемого груза – 200 кг.
• электрический кабель круглого сечения 0,75-4 мм2, наружный диаметр 6-12 мм
• диаметр выходного отверстия (внутренней резьбы) составляет 1

Зачем нужен оголовок?

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Оголовок на скважину – это узел, применение которого позволяет владельцу (пользователю) подземного источника решить сразу пять задач:

• Предотвратить попадание в источник питьевой воды загрязненных поверхностных ручьев;
• Обеспечить герметизацию горловины канала в соответствии с требованиями технических и санитарных регламентов;
• Создать опорную конструкцию, на которой будут закреплены: трос насоса, водопроводная труба и подводящие кабели;
• Обустроить частичный вакуум в обсадной колонне, благодаря чему снизятся энергозатраты на подъем воды;
• Дополнительно защитить насос от кражи, а водное зеркало – от вандализма.

Критерии выбора

При больших нагрузках стоит выбрать модели из металла

При выборе устройства в специализированных магазинах необходимо ориентироваться на диаметр обсадной трубы. Также важны параметры напорного трубопровода. Размеры труб указываются в маркировке изделий. Основные обозначения:

• ОС – оголовок скважинный из металла;
• П – материал корпуса пластик;
• А – антивандальная конструкция;
• первая цифра – диаметр обсадной колонны;
• цифра после наклонной – диаметр напорного шланга или трубы.

Некоторые модели являются универсальными. Допустимые размеры обсадной трубы указаны через тире. Плотность прилегания конструкции регулируется резиновым кольцом.

Монтаж

Самостоятельная установка оголовка на скважину не должна вызвать затруднений. Для этого понадобится минимум инструмента и базовые умения, которыми обладает каждый домовладелец.

Необходимый инструмент:

• набор ключей;
• болгарка;
• краска по металлу;
• маркер, кисть, наждачная бумага;
• средства индивидуальной защиты.

Последовательность монтажа:

перед тем, как установить оголовок на трубу, нужно ее подготовить. Для этого край трубы отрезается под прямым углом;
по краям среза удаляются заусенцы, для этого можно использовать болгарку, а затем пройтись наждачной бумагой;
если труба металлическая, ее нужно защитить от коррозии. Для этого срез вскрывается грунтовкой и краской по металлу;
после того, как краска высохнет, на трубу надевается фланец, а сверху резиновая прокладка – она должна прилегать плотно, т.е. заходить с усилием;
через нужное отверстие пропускается электрический кабель для насоса, при этом зажим должен быть отпущен;
теперь нужно подсоединить насос к оголовку. Во-первых, закрепляется трос. Для этого, он продевается через карабин, далее нужно закрепить водонапорную трубу. Трос должен быть устойчивым к коррозии, подойдет либо нержавеющий, либо в защитной пластиковой оплетке. Если поставить обычный – он попросту сгниет;
желательно соединить трос со шлангом. Для этого ставятся хомуты с шагом 1,5-2 метра;
теперь нужно проверить надежность крепежа, после чего насос аккуратно опускается в скважину;
верхняя крышка одевается на трубу, вставляются болты и оголовок фиксируется

Важно затягивать болты равномерно, чтобы не получилось перекосов. Поэтому не нужно сражу же закручивать первый болт до упора – они затягиваются постепенно.

Схема устройства

Не нужно слишком перетягивать крепеж, так можно повредить прокладку. А в случае с пластиковой крышкой – она может треснуть.

Оптимальная степень затяжки определяется так:

• прокладка сжалась на 25-30% от своей первоначальной толщины;
• крышку не получается стянуть руками.

На этом монтаж оголовка завершается. Теперь нужно подключить к нему коммуникации и проверить работу системы.

Назначение оголовка

Для качественной интеграции источника водозабора в ландшафт участка обсадная колонна обрезается либо у поверхности, либо на уровне 0,7 – 0,3 м от дна кессона, в котором происходит врезка горизонтальной магистрали ХВС, ведущей к коттеджу. Основные функции оголовка для скважины заключаются в:

• герметизации устья
• защите насосного оборудования
• отсутствии промерзания зеркала источника
• увеличении дебита
• защите от мусора, грязи
• крепления погружного насоса

Таким образом, оголовок для скважины является многофункциональной конструкцией, имеющей особенности монтажа.

Производители выносят основные характеристики изделия в маркировку:

• ОС – стандартная аббревиатура, означающая оголовок скважинный
• следующее за буквой число – указывает диаметр обсадной колонны
• цифра через слеш – диаметр водопроводной трубы/шланга в центральной части верхнего фланца

При отсутствии после указанных символов буквы оголовок сделан из металла. Пластиковые модификации имеют букву П в окончании. Цифра, следующая за буквенным обозначением, может иметь два значения через тире. Это означает, что, модификация изделия является универсальной, подходит для нескольких диаметров обсада. Опционально производители предлагают модели изделий с противовзломными болтами, открутить которые невозможно без специального ключа, имеющегося в комплекте.

Установка оголовка

Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.

Самостоятельный монтаж оголовка

Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.

Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.

Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.

Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.

Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.

Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.

Защита от замерзания

Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.

В этом случае рекомендуется провести утепление следующим образом:

1. Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
2. Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
3. Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.

Особенности

Песчаная скважина представляет собой вертикальный ствол, достигающий первого или второго водоносного горизонта, расположенного в рыхлых породах.

• В первом случае глубина проходки может составлять до 40 м, на так называемый мелкий песок.
• Во втором случае, в силу геологических особенностей, ее величина может достигать 40-90 м – бурение на глубокий песок или песчаник.

Сравнительная характеристика скважин:

на песок	на песчаник
Производительность:	≤1 м3/ч	≤2 м3/ч
Объем воды:	нестабильный	стабильный
Запас:	зависит от сезонных колебаний	не зависит от сезонных колебаний
Химический состав:	подвержен техногенному и антропогенному загрязнению	соответствует питьевым нормам
Область применения:	подходит для хозяйственных и бытовых нужд	вода пригодна для питьевых нужд без дополнительной очистки

Оголовок для скважины Jemix OD-133-32

Фото: beru.ru

Основным предназначением скважинного оголовка OD-133-32 Jemix, часто используемого при обустройстве скважин, является защита воды от её загрязнения нежелательными предметами, мусором, паводковыми водами, которые могут попасть в обсадную трубу. При наличии оголовка намного проще и легче поднимать из скважины насос и выполнять его профилактический осмотр

Все еще думаете, как выбрать оголовок для скважины? Тогда вам стоит обратить внимание на данный экземпляр

Оголовок для скважины Jemix OD-133-32

Преимущества:

• из нержавеющей стали
• простой монтаж
• не требуется обрезка
• обеспечивает герметичность источника воды
• защищает водоносный слой от загрязнений
• формирует оптимальный микроклимат
• увеличивает эффективность работы насосного оборудования
• играет роль переходника с большего диаметра на меньший

Монтаж адаптера

Установка адаптера для подключения погружного насоса не является сложной операцией, но требует наличия электромеханического инструмента (дрель, перфоратор) и специальных комплектующих: коронки по металлу с диаметром адаптера, трубы с резьбовой канавкой длиной около 2 м под установочную адаптерную резьбу.

Хотя насос подвешивается к герметичной крышке скважины, адаптер испытывает нагрузку столба воды в напорном шланге, он может выдержать вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы НПВХ, испытывающих дополнительное давление грунта — оно может вызвать изменение геометрии оболочки и появление протечек в зоне крепления фитинга. Поэтому адаптер врезают в металлическую трубу колонны, монтаж проводят следующим образом:

• Выкапывают яму вокруг обсадной трубы и канаву ниже глубины промерзания грунта от скважины к дому глубиной около 1,5 м.
• Обрезают болгаркой верх обсадной трубы. Обычно ее закапывают под землю и накрывают герметичной крышкой, но это не гарантирует защиту от попадания грунтовых вод в канал, поэтому часто оставляют небольшой участок трубы наверху.
• Готовят электронасос к погружению, подсоединяя к нему трос, напорный трубопровод, которые связывают вместе с кабелем питания стяжками или изоляционной лентой.
• Сверлят в стенке обсадной трубы отверстие нужного диаметра коронкой по металлу, изнутри трубы вставляют одну часть адаптера. Для этого его полностью собирают, накручивают на монтажную трубу и опускают в скважину, подсвечивая фонариком.

Скважинный адаптер

• После просовывания части адаптера через боковое отверстие обсадной трубы, его зажимают наружной гайкой через резиновую прокладку разводным ключом, ответную часть вместе с монтажной трубой извлекают из колодца.
• Обрезают напорную трубу ПНД от электронасоса необходимой длины, на свободный конец устанавливают вторую часть адаптера с соединением ласточкин хвост.
• Прикручивают к ответной части адаптера монтажную трубу и опускают его вместе с напорным трубопроводам и электронасосом в скважину, фиксируя соединение ласточкин хвост с деталью, закрепленной на обсадной колонне.
• Устанавливают поверх скважины герметичную крышку, привязывают к ее внутренней части трос, кабель питания электронасоса подключают к клеммам разводной коробки, находящейся в боковой части корпуса крышки.
• Через переходную муфту подключают к боковой части адаптера водопроводную линию из ПНД, поступающую в дом, по окончании работ траншею и яму засыпают поднятым грунтом.

Основные этапы подключения адаптера

Как сделать оголовок самостоятельно

Чтобы сделать его самому, потребуется листовой металл, из которого вырезаем крышку и фланец. Лучше всего подойдет алюминий, но при условии, что оборудование не тяжелее 200 килограмм. Если больше, тогда используйте сталь. Самостоятельно сделать из чугуна достаточно сложно. Как уплотнительное кольцо используем резиновое или паронитовое кольцо.

Внутри диаметр фланца должен быть всего несколько миллиметров, но быть больше, чем диаметр внешней стороны диаметра обсадной трубы. Толщина материала для вырезания должна быть больше 100 мм. Вырезать можно как угодно. Затем обрабатываем края. Для более надежной фиксации фланца на трубе, используем сварочное оборудование Окружность нужно выполнить крепежными отверстиями. Самое меньшее их количество должно быть 4. Но для повышения уровня герметичности, лучше сделать не менее 6.

Крышку делаем таким же образом из того же материала, что и фланец. Нужно предусмотреть отверстие, куда будем вводить трубы и кабель. Отверстия должны быть с переходниками, а также болтами для прижима. Диаметр отверстия должен быть таким, чтобы соответствовал штуцеру, который приваривают к крышке. На крышке должны бить 3 рым-болта.

Монтаж

Установка оголовка скважины не сложна, но требует внимания и аккуратности. Обязательное условие – равномерно затянутый крепеж, причем усилие затягивания должно быть достаточным для обеспечения герметичности, но не чрезмерным, чтобы избежать деформации конструкции.

Монтаж оголовка можно разделить на несколько этапов.

Подготовка обсадной трубы. Ее потребуется подрезать, если необходимо скорректировать длину. Подрезка необходима, если плоскость имеющегося среза не перпендикулярна оси трубы. Перед установкой оголовка края трубы зачищают, устраняя заусенцы и неровности. Металлические края грунтуются и покрываются краской с антикоррозионным действием. Приступать к следующему этапу до полного высыхания всех слоев нельзя.

Оснащение подготовленного конца трубы фланцем. После установки самого фланца требуется надеть уплотнительное кольцо. Герметичный оголовок скважины требует максимально плотного прилегания, поэтому кольцо должно надеваться с определенным усилием. Для упрощения выполнения этой операции можно использовать смазку (солидол или машинное масло).

Фиксация насосного троса. Карабин для его фиксации находится под крышкой оголовка. При закреплении подсоединяется шланг (пластиковая труба) к насосу, другой конец которого фиксируется на крышке оголовка. Для надежной установки трос должен быть защищен пластиком от коррозии. Крепежные элементы выбираются нержавеющими. В это же время выполняется подводка питающего кабеля через отверстие в оголовке. Зажим кабельного ввода ослабляется для возможности свободного скольжения. Крышка оголовка готова к установке на обсадную трубу

Установка насоса. Агрегат крепится к тросу и спускается на необходимую глубину до натяжения троса.

Монтаж крышки

При установке оголовка для скважины своими руками важно обеспечить герметичность и плотность прилегания крышки. Для этого потребуется выбрать правильное геометрическое положение (без смещений и сдвигов), выровнять крышку относительно фланца так, чтобы отверстия для болтов полностью совпадали

Вставив болты, наживляют гайки, поле чего затягивают крепления (желательно понемногу затягивать все поочередно, повторяя цикл до достижения результата, поскольку полный зажим одного болта при свободном положении остальных приведет к перекосу).
