В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.
Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.
Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

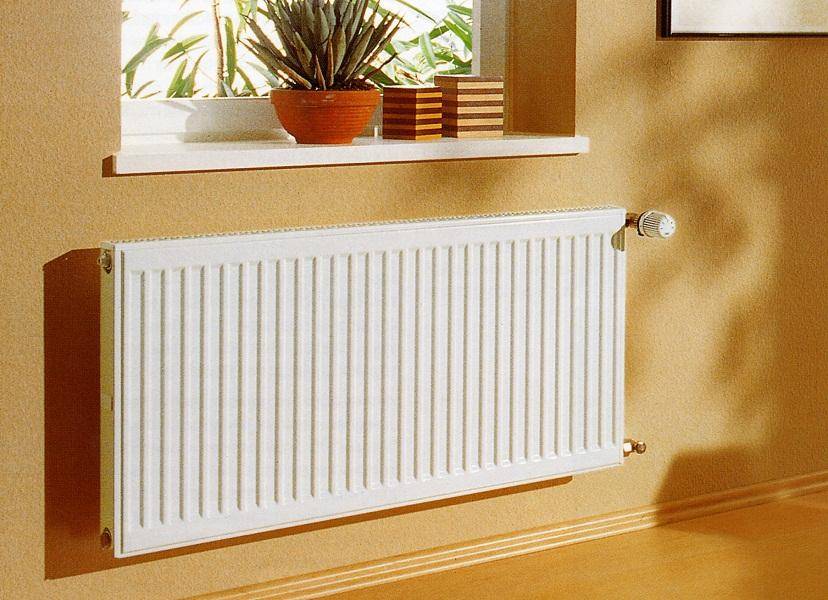

Эстетические плюсы однотрубной системы отопления

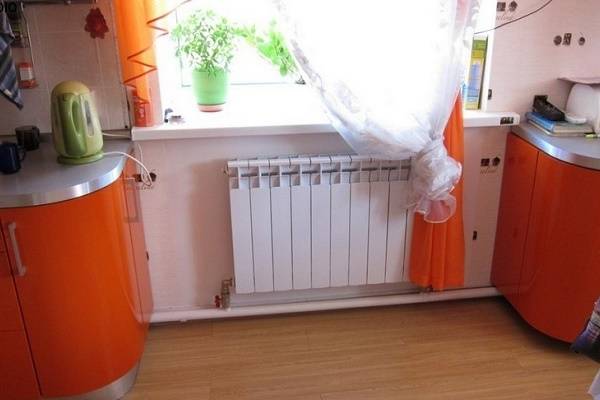

Скрытая прокладка контура однотрубного отопления
Однотрубное отопления гравитационного типа
Улучшенная однотрубная схема с замыкающим участком
Вертикальные схемы прунудительного отопления
Тупиковый вариант однотрубной отопительной системы
Вариант однотрубного отопления с нижней разводкой
Устройство систем с горизонтальной разводкой
Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.
Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.
Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.
Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.
Современное оборудование, обеспечивающее теплоснабжение дома может быть очень компактным. Для его установки даже не потребуется выделять специальное помещение
Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.
Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.
Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.
В гравитационной отопительной системе котел монтируют в самой низкой точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы делают под уклон, чтобы жидкий теплоноситель мог самотеком двигаться от одного элемента системы к другому
Как рассчитать диаметр труб
При устройстве тупиковой и коллекторной разводки в загородном доме площадью до 200 м² можно обойтись без скрупулезных расчетов. Сечение магистралей и подводок принимайте согласно рекомендациям:
чтобы подать теплоноситель к радиаторам в здании 100 квадратов и менее, достаточно трубопровода Ду15 (наружный размер 20 мм);
подводки к батареям делаются сечением Ду10 (внешний диаметр 15—16 мм);
в двухэтажном доме 200 квадратов раздающий стояк делается диаметром Ду20—25;
если количество радиаторов на этаже превышает 5 шт., делите систему на несколько ветвей, отходящих от стояка Ø32 мм.
Самотечная и кольцевая система разрабатывается согласно иженерным расчетам. Если вы хотите определить сечение труб самостоятельно, первым делом посчитайте нагрузку на отопление каждого помещения с учетом вентиляции, затем выясните требуемый расход теплоносителя по формуле:
- G – массовый расход нагретой воды на участке трубы, питающей радиаторы конкретной комнаты (или группы помещений), кг/ч;
- Q – количество теплоты, потребное для обогрева данной комнаты, Вт;
- Δt – расчетный перепад температур на подаче и в обратке, принимайте 20 °С.
Пример. Для прогрева второго этажа до температуры +21 °С необходимо 6000 Вт тепловой энергии. Стояк отопления, проходящий через перекрытие, должен приносить 0.86 х 6000 / 20 = 258 кг/ч горячей воды из котельной.
Зная часовое потребление теплоносителя, нетрудно рассчитать сечение подводящего трубопровода по формуле:
- S – площадь искомого сечения трубы, м²;
- V – расход горячей воды по объему, м³/ч;
- ʋ– скорость течения теплоносителя, м/с.
Продолжение примера. Посчитанный расход 258 кг/ч обеспечивается насосом, скорость воды берем 0.4 м/с. Площадь поперечного сечения подающего трубопровода равна 0.258 / (3600 х 0.4) = 0.00018 м². Пересчитываем сечение в диаметр по формуле площади круга, получаем 0.02 м – труба Ду20 (наружный – Ø25 мм).
Заметьте, мы пренебрегли разницей плотностей воды при различной температуре и подставили в формулу значение массового расхода. Погрешность невелика, при кустарном расчете вполне допускается.

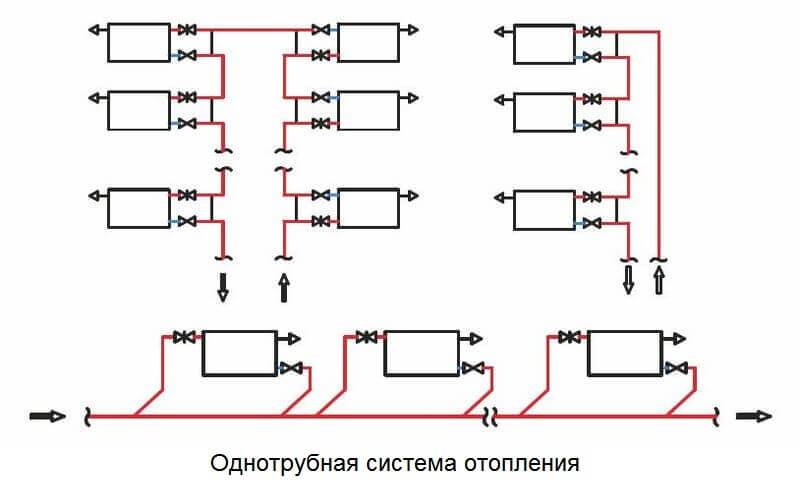

Схема устройства однотрубной отопительной системы
Варианты отопительной системы могут различаться в зависимости от того, какой является площадь здания. Если здание имеет площадь не более чем 100-150 кв.м, то будет достаточной установка такой системы, где циркуляция теплоносителя имеет место естественным образом. Однотрубное отопление будет сбалансированным благодаря тому, что на разных участках теплоноситель будет иметь разную плотность.
В случае, когда площадь дома несколько больше, то эффективней будет работать схема с циркуляцией принудительного характера. Такую циркуляцию можно организовать посредством мощного водяного насоса.
Однотрубная система отопления с циркуляционным насосом
Однотрубная система отопления не предполагает обратных стояков. Монтаж однотрубной системы отопления должен предусматривать расположение трубопровода в верхней части дома. Монтаж такой системы не представляет ничего сложного, а также для ее организации не нужно большое количество труб.
Существует несколько основных вариантов организации однотрубной отопительной системы, которые вы можете посмотреть на фото.

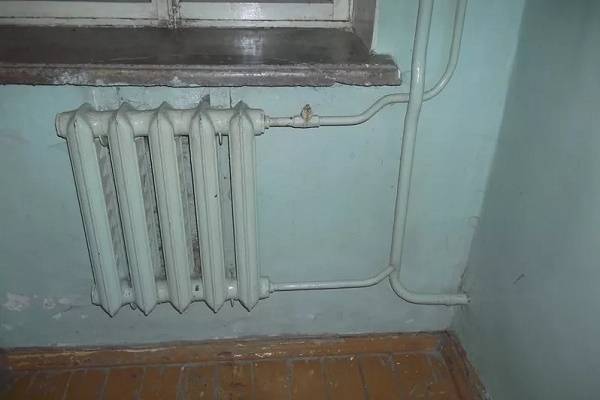

Первый вариант связан с использованием системы стояков проточного характера. Второй вариант предполагает применение завершающих участков на батарее. Главное отличие состоит в том, что во втором случае перед радиатором ставятся еще и байпасы.
Способы подключения радиаторов в однотрубной системе отопления
Если схема стояков проточная, то нет стояка подачи. Здесь радиаторы соединяются сверху вниз. И вода в них идет тоже с верхних в нижние. По логике вещей – в нижних радиаторах вода будет более холодной температуры. Поэтому на верхних этажах можно поставить меньше радиаторов, чем на нижних. Такой проект однотрубной системы отопления должен учитывать еще один нюанс – на радиаторы не ставят клапаны и краны. Если перекрыть кран на радиатора отдача тепла понизится и обогревание дома уменьшится. Кроме этого, регулирование температуры в разных помещениях невозможно.
Второй вариант такой системы, как однотрубное отопление из полипропилена, предусматривает замыкающиеся участки на радиаторах – байпасы. Здесь вода равномерно попадает из стояка в верхние и нижние радиаторы. Сама вода будет остывать медленнее, поэтому на разных этажах температура будет почти одинаковой. Так, данная система – это несколько усовершенствованный вариант.

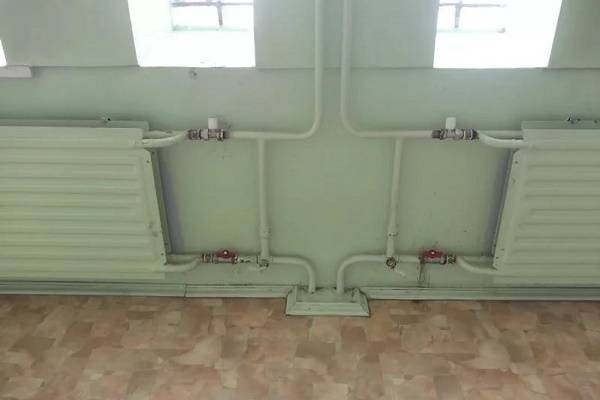

Радиатор отопления с байпасом
Чтобы вмонтировать байпасы, используются трубы меньшего диаметра, чем для подсоединения к радиаторам. Если же трубы будут одинакового диаметра, то циркуляция воды в трубах будет нарушена. Чтобы сбалансировать систему с одинаковыми трубами, применяют специальные краны. Обычно их ставится 2 – на трубе, подающей носитель тепла, и на байпасе. Так, будет производиться регулирование потока воды в радиатор.
Подбор оборудования и расчет однотрубной системы
Одноконтурное отопление делают с использованием следующих элементов:
- нагревательный котел;
- батареи;
- трубы;
- циркуляционный насос;
- расширительный бак;
- краны Маевского;
- фильтрующее приспособление;
- переходники и фитинги;
- группа безопасности.
Во время расчета системы важно придерживаться таких принципов:
Мощность котла выбирают в зависимости от отапливаемой площади. При этом придерживаются правила, что для обогрева каждых 10 квадратов дома нужна мощность нагревателя в 100 Вт. Для более точного расчета нужно учесть высоту помещения, материал ограждающих конструкций дома и качество его утепления, климатические особенности, количество окон и дверей.
Для расчета требуемого количества радиаторов площадь помещения множим на 100 и делим на теплоотдачу одной секции отопительного прибора
Теплоотдача батареи указывается в техпаспорте.
При выборе труб учитывайте материал, из которого они сделаны, а также правильно выбирайте диаметр с учетом особенностей системы.
При подборе расширительного бака важно знать общее количество теплоносителя, циркулирующего в сети
Также обращайте внимание на конструкцию бака (открытый или закрытый тип).
Циркуляционный насос выбирают по требуемой мощности, но для этого понадобится выполнить расчеты, которые лучше доверить специалистам.
Если все комплектующие сети были подобраны правильно, а в процессе монтажа придерживались технологии, в эффективности однотрубной системы можно не сомневаться
Для длительной работы сети без вмешательства пользователя важно правильно ее настроить при первом запуске
В общих чертах: как устроена однотрубная система отопления частного дома
Причина популярности такой системы – надёжность и экономичность в эксплуатации. Причём однотрубный принцип заставляет теплоноситель постоянно циркулировать по помещениям дома. Этим теплоносителем может быть обычная вода, воздух, пар или антифриз.
Чаще всего в таких системах встречается именно вода – дешёвый и надёжный теплоноситель, объём которого можно без проблем пополнять при необходимостиФОТО: realwire.com
Принцип работы однотрубного отопления заключается физическом свойстве воды расширяться при нагревании, а также на естественной гравитации, заставляющей жидкость двигаться сверху вниз. Всё это позволяет горячей воде путешествовать по системе, нагревая радиаторы, а потом остывшая влага возвращается к котлу, и весь процесс повторяется снова.
Как работает отопление по однотрубной схеме
В такой схеме отопления входящие и выходящие патрубки теплоприборов присоединяются к подающей линии. Функцию обратки выполняет участок теплосистемы, идущий от последнего отопителя к котлу или бойлеру.
Работает одноконтурная конструкция следующим образом:
- Отопительная жидкость нагревается в котлоагрегате и поступает первый радиатор.
- Затем она перетекает во второй, третий и доходит до конца линии.
- Остывший носитель возвращается обратно в котел.
Чем дальше батарея расположена от источника нагрева, тем она холодней. Особенно сильно это ощущается в домах с большим числом отопителей. Поэтому в крупных зданиях устанавливают другие, более сложные тепловые конструкции с двумя контурами – подающим и обратным.
А как работает правильно собранная схема?
При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.
Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.
При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).
Особенности расчета сечения металлических труб
Для больших отопительных систем с трубами из металлов необходимо учитывать потери тепла через стенки. Потери не так и велики, но при большой протяженности могут привести к тому, что на последних радиаторах температура будет совсем низкой из-за неправильного выбора диаметра.
q = k*3.14*(tв-tп)
q — тепловые потери метра трубы,
tв — температура воды в трубе — 80°С;
tп — температура воздуха в помещении — 22°С.
q = 0,272*3,15*(80-22)=49 Вт/с
Получается, что на каждом метре теряется почти 50 Вт тепла. Если протяженность значительная, это может стать критическим. Понятно, что чем больше сечение, тем больше будут потери. Если нужно учесть и эти потери, то при расчете потерь к снижению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а затем, по суммарному значению находят требуемый диаметр.
Определение диаметра труб системы отопления — непростая задача
Но для систем индивидуального отопления эти значения обычно некритичны. Тем более что при расчете теплопотерь и мощности оборудования, чаще всего округление расчетных величин делают в сторону увеличения. Это дает определенный запас, который позволяет не делать столь сложных расчетов.
Варианты однотрубной разводки
При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.
Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.
Схемы с гравитационной и принудительной циркуляцией
Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).
В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.
Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом
В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла
Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.
Системы открытого и закрытого типа
Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.
Разница между баками открытого и закрытого типа:
- Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
- Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.
Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.
Плюсы и минусы однотрубных разводок
Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:
- Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
- Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
- Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
- Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
- Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.
Трубы малых диаметров замуровываются в стенах, больших — закрываются декоративными экранами
Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.
Перечислим другие недостатки:
- Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
- Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.
Слева изображен стандартный угловой вентиль с небольшим отверстием, справа — радиаторный термостатический клапан с увеличенным проходным сечением
- «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
- Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.
Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.
Естественная циркуляция
Чтобы гарантировать движение воды в самотечной системе, потребуется обустройство разгонного участка. Речь идет об отходящем от котла вертикальном патрубке, внутри которого нагретый теплоноситель двигается вверх. По достижении крайней верхней точки труба плавно поворачивается обратно: это придает воде необходимое ускорение для движения по магистрали. Отопительные системы, имеющие верхнюю разводку, не нуждаются в обустройстве отдельного патрубка: его функция выполняется подающей трубой, поднятой на достаточную высоту.
В одноэтажных зданиях с нижней горизонтальной разводкой для эффективного отопления потребуется наличие разгонного коллектора. Он должен возвышаться над уровнем первой батареи не меньше, чем на 1,5 м. Благодаря разгонному участку становится возможной циркуляция теплоносителя в самотечной системе отопления. Трубы на этом участке обладают большим сечением по сравнению с остальной частью контура. К примеру, если диаметр труб системы 25-32 мм, то разгонный участок должен иметь диаметр 40 мм. Главными преимуществами самотечной системы выступает ее абсолютная энергонезависимость (если используется твердотопливный котел), простота устройства и отсутствие сложных узлов.
Имеются также недостатки:
- Для минимизации гидравлического сопротивления необходимо применять трубы большого диаметра.
- Установка любого прибора и устройства приводит к затруднению движения теплоносителя, поэтому существуют определенные ограничения по количеству запорной арматуры (чем ее меньше – тем лучше). Как результат, ремонт и обслуживание усложняется, так как при этом требуется полное отключение системы и слив теплоносителя из контура.
- Чтобы самотечная система была максимально надежной, потребуется тщательный расчет и балансировка. Это предусматривает подбор оптимальных диаметров труб и числа радиаторных секций. Наиболее удаленные от котла батареи приходится делать на порядок шире: теплоноситель поступает на них достаточно охлажденным.
Устройство однотрубной системы отопления
Однотрубная система состоит из таких элементов, как:
1.Котёл — агрегат, подогревающий воду до установленной температуры, путём сжигания природного газа или твёрдого топлива.
2.Радиаторы — составляющие отопительной системы, служащие для подогрева воздуха в помещениях, где они расположены. На смену старым чугунным батареям приходит более усовершенствованное новое поколение радиаторов, таких как, например, биметаллические. Благодаря двухкомпонентному составу, такие радиаторы быстрее нагреваются и лучше прогревают помещение, да и внешний вид у них очень аккуратный.
3. Расширительный бак — не менее важный компонент однотрубной системы радиаторного отопления, способствующий поддержанию стабильного давления в трубопроводе. Кроме того, в расширительный бак при нагревании теплоносителя (воды или антифриза) возвращается объём теплоносителя, не вмещающийся в систему и, таким образом, исключается его перегрев.
4. Трубы и запорная арматура — компоненты, соединяющие все предыдущие элементы в одно целое — отопительную систему.
Выбор конкретного варианта отопительной системы, как правило, зависит от размеров площади дома, которую необходимо отапливать. Так, например, дом площадью до 150 кв.м вполне можно обогреть с помощью системы отопления с естественной циркуляцией теплоносителя, то есть нашей однотрубной системой радиаторного отопления. Если же дом большей площади, то однотрубную систему, для большей эффективности, оборудуют мощным насосом, обеспечивающим принудительную циркуляцию.
Двухэтажного дома
Схема однотрубной системы для 2-ух этажного дома
Распределять по дому стояки, к каждому из которых будет подсоединено всего два радиатора, не имеет смысла. Гораздо проще организовать два независимых контура по одному на этаж и согласовать их с помощью гидрострелки или регулирующей арматуры.
В каждом контуре общая труба укладывается на уровне пола по периметру здания, и к ней подключаются радиаторы. Обеспечить нормальное функционирование естественной циркуляции в данном случае довольно сложно, потому предпочтение отдается принудительной циркуляции.
https://youtube.com/watch?v=eOhZmK9GLvo%3F
Классификация двухтрубных систем отопления
Данный вид отопления может иметь несколько разновидностей.
Горизонтальная система
В этом варианте все радиаторы в пределах одного этажа соединяются горизонтальными трубопроводами, подключенными к одному стояку. При устройстве такого контура соблюдают следующие условия:
- Подающий трубопровод располагается выше радиаторов, а обратный – ниже.
- Трубы необходимо укладывать с уклоном в сторону движения теплоносителя: для систем с естественной циркуляцией – 5 – 7 см на 1 м, с принудительной – 0,5 – 1 см на 1 м.
Кроме традиционной схемы двухтрубной системы отопления с параллельным соединением нескольких радиаторов может применяться лучевая, при которой подающий и обратный трубопроводы прокладываются к каждому радиатору, так сказать, персонально.
Наличие уклона ограничивает продолжительность горизонтального контура, поэтому такую систему используют только в домах с небольшой площадью этажа. В более крупных строениях применяют вертикальную схему с верхней или нижней разводкой.
С верхней разводкой
Такая система состоит из нескольких стояков, проходящих через все помещения дома.
На каждом этаже к стояку подключен один радиатор. Подающий трубопровод каждого стояка подсоединяется к распределительному контуру, уложенному вдоль периметра чердачного помещения либо технического этажа.
В подвале подобным образом уложен обратный контур, к которому подключается соответствующий трубопровод каждого стояка.
Нагретый теплоноситель от котла по вертикальной трубе поступает в верхний распределительный контур, затем в радиаторы и «обратку».
В системах с верхней разводкой направление циркуляции рабочей среды согласуется с законами физики: сначала разогретый теплоноситель устремляется вверх, затем по мере остывания течет в обратном направлении – сверху вниз. Это позволяет обходиться менее мощным циркуляционным насосом.
С нижней разводкой
Еще одна разновидность двухтрубной вертикальной отопительной системы.
Также состоит из множества параллельно подключенных стояков, но распределительный контур подающей магистрали расположен там же, где и обратной, – в подвале.
Такой вариант применяется при отсутствии в доме технического этажа или чердака, а также в тех случаях, когда необходимо обогреть нижние этажи недостроенного здания.
