Сравнение однотрубной и двухтрубной систем отопления

Основные критерии выбора системы отопления

Грамотно выбрать эффективное отопление  возможно только при наличии познаний в теплотехнике. Если обустройство системы выполняется в небольшом одноэтажном доме, то провести необходимые расчеты можно самостоятельно. Если же это коттедж в два и более этажа, то лучше предоставить выбор системы профессионалам.

Основным критерием в выборе отопительного оборудования является площадь строения. Открытая схема с одноконтурным вариантом трубопровода хороша для небольших зданий в не более чем три этажа. Единственное «но» заключается в неудобстве внедрения в систему расширительного бака и проведении ремонта в случае какой-либо неполадки.

В высотных постройках преимущества на стороне двухконтурных систем закрытого типа. Они равномерно прогревают все радиаторы. К тому же есть возможность контролировать температуру теплоносителя в любом из подключенных контуров.

https://youtube.com/watch?v=XPku9lhd7Vk

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

1. Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.

2. Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.

3. Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

1. Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.

2. Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.

3. Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.

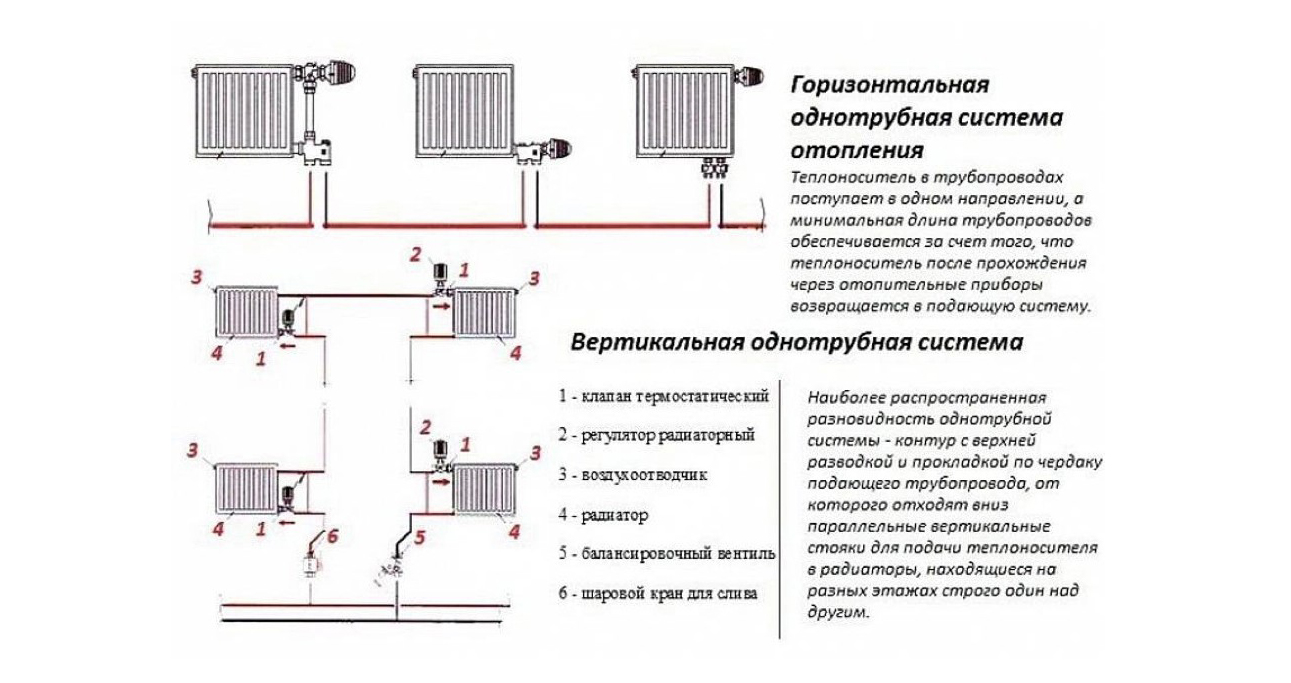

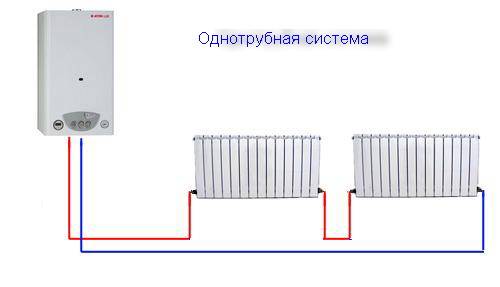

Однотрубное отопление

Принцип работы такой системы довольно прост, по стояку (магистраль подачи) горячий теплоноситель подымается на последний этаж многоквартирного дома и по магистрали направляется вниз, проходя через отопительные приборы каждого этажа. Интенсивность обогрева будет уменьшаться сверху вниз, хотя в частном 1-2 этажном домовладении большая разница перепада температур не грозит, нагрев радиаторов происходит равномерно.

• Гидравлическая устойчивость системы;
• Простота проектирования и монтажа системы, что существенно влияет на сроки выполнения работ;
• Затраты на материал уменьшает магистраль, состоящая из одной трубы с теплоносителем;
• Однотрубная магистраль не перегружает дизайн помещений сложными инженерными решениями по разводке и подключению радиаторов;
• Применение современных радиаторов, запорной арматуры для балансировки системы и автоматических терморегуляторов обеспечивает равномерный нагрев воздуха в помещениях;
• Запорная арматура предоставляет возможность демонтировать любой радиатор в системе без остановки системы отопления и сброса воды в системе.

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

1. Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.

2. Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.

3. Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

1. Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.

2. Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.

3. Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.

Двухтрубная схема отопительных систем

В двухтрубных схемах подвод горячего теплоносителя к радиатору и отвод остывшего из радиатора осуществляются по двум разным трубопроводам отопительных систем.

Существует несколько вариантов двухтрубных схем: классическая или стандартная, попутная, веерная или лучевая.

Двухтрубная классическая разводка

Классическая двухтрубная схема разводки система отопления.

В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.

Такое устройство имеет двухтрубная система отопления в многоэтажном доме.

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Отопительная двухтрубная система

В данной системе тепловой носитель проходит цикл нагревателя к радиаторам и обратно.

В подобной системе два трубопровода: по первому подается и делится горячий тепловой носитель, а по второму – в котел идет назад  охлажденная жидкость.

Система из двух труб так делится на горизонтальную и вертикальную.

Плюсы вертикальной системы— при эксплуатации не появляются воздушные пробки, что, правда, выполняют такое подключение достаточно не дешевым. При помощи данной системы можно подсоединить каждый этаж к индивидуальной магистрали.

Для больших приватных домов очень часто применяется горизонтальная система отопления. Тут батареи подсоединяются к горизонтальному трубопроводу.

Воздушные пробки выходят при помощи воздухоотводчиков. Такая система обогрева также делится на системы с верхней и нижней разводкой.

В горизонтальной системе с нижней разводкой нагретый трубопровод размещен в подвальном помещении, а обратный стояк размещен еще ниже.

Дабы сделать лучше циркуляцию котел устанавливают пониже уровня радиаторов, и вдобавок ниже котла размещен обратный стояк. Дабы вывести воздух из сети, в контур включают верхнюю воздушную линию.

В отопительной системе с верхней разводкой верхний трубопровод проходит на чердаке, если у строения покатая крыша.

Преимущество отопительной системы с двумя трубами – это монтаж автотерморегуляторов теплоснабжения, что даёт полную возможность температурные регулировки в индивидуальных помещениях.

Сюда же отнесем независимость работы устройств цепи, которую  обеспечивает специальная коллекторная система.

Отличие двухтрубной от системы с одной трубой в том, что в первую можно включать добавочные батареи уже после подсоединения ключевых, а еще возможность продлевания в горизонтальных и вертикальных направлениях.

В отличии от однотрубной, тут также легко можно поправить возможные ошибки.

Недостатки данной системы минимальны, если Вы обладаете необходимым числом финансовых средств и имеете возможность вызвать мастера.

Монтаж системы обогрева с нижней горизонтальной конструкцией разводки трубопровода

Данная система позволяет располагать бачок открытого типа в хорошем теплом месте. Также, имеется возможность соединять расширительный и расходный бачки дают возможность Вам пользоваться горячей водой конкретно из самой системы обогрева.

В системах с циркуляцией принудительного типа для сокращения расхода труб, отводящий и подающий стояки размещены на уровне первого.

1. Угловые соединители по направлению вниз устанавливаются на патрубках котла.

2. На полу, под стенами устанавливаются две ветви труб. Одна ветка присоединена к подающему выходу котла, а остальная на принимающий выход.

3. Под каждыми отопительными устройствами устанавливаются тройники, объединяющие их с трубами.
4. Экстенсивный бачок монтируется в верхней части подающей трубы.
5. Ко входу бака для нагрева подсоединяется насос, а к насосу подсоединяется свободный конец отводящей трубы.

Монтаж системы обогрева с верхней горизонтальной конструкцией разводки

Недостатки подобной системы заключаются в том, что экстенсивный бачок ставится вне тёплого помещения на потолочном перекрытии.

1. К выходящему из котла отрезку трубы присоединяют угловой соединитель, дабы развернуть трубу вверх.
2. При помощи тройников и уголков устанавливают верхнюю ветку, а тройники закрепляют над отопительными устройствами.
3. Тройники спаивают с верхним отрезком трубы, а в точке пересекания ставят перекрывающий вентиль.
4. После этого, на первом этаже, объединяют нижнюю ветку отводящей трубы, которая собирает в себя все, идущие из нижних батарей, трубы.
5. В байпас устанавливают свободный конец отводящей трубы, который устанавливают в принимающий отрезок трубы.

Усовершенствования однотрубных контуров отопления

Были разработаны соответствующие технические решения, позволяющие управлять работой приборов отопления. Для этого потребуются специальные замыкающие участки(байпасы), после подключения которых появляется возможность встроить в контур автоматические терморегуляторы для батарей. Кроме этого, установка байпасов привносит еще несколько положительных моментов.

Основной положительный эффект такой модернизации – предоставление возможности управлять уровнем нагревания каждой батареи или радиатора. При необходимости подачу теплоносителя на прибор можно полностью прекратить. Это позволяет проводить ремонт или замену батареи, не отключая при этом весь контур.

Под байпасом понимается обводная труба, имеющая специальные клапаны или краны. Если все сделать правильно, потоки воды можно пустить по стояку, мимо обслуживаемого или заменяемого отопительного устройства. Как правило, самостоятельный монтаж подобных приспособлений провести достаточно непросто, даже имея на руках подробную инструкцию. Во избежание просчетов для этой работы лучше позвать профессионального сантехника. В отопительной схеме с одной магистральной трубой рекомендуется применять особо прочные радиаторы, рассчитанные на повышенное давление и высокую температуру.

Принцип работы двухтрубной системы. Преимущества и недостатки

Данная схема предполагает подъём теплоносителя вверх по стояку с последующей его подводкой к каждому отопительному прибору. А потом по ветке обратки он транспортируется в котёл. То есть каждая батарея обслуживается двумя трубами. Отсюда и название такой системы – двухтрубная.

В двухтрубной системе каждый радиатор подключается двумя трубами

Из её преимуществ стоит выделить:

• возможность организации равномерного нагрева каждого радиатора. Независимо от этажа, в каждую батарею теплоноситель подводится с одинаковой температурой. Установка термостата позволяет задавать такой температурный режим обогрева, какой лучше всего соответствует текущим погодным условиям;
• нет необходимости использования мощного насоса. В двухтрубной обвязке значительные потери давления отсутствуют. Вода способна циркулировать самотёком благодаря силе гравитации. При слабом напоре можно обойтись более дешёвой маломощной насосной установкой;
• выполнять ремонт одного отдельно взятого нагревательного прибора допускается без отключения всей отопительной системы.

Дополнительным бонусом двухтрубной обвязки является возможность использования как попутного, так и тупикового движения горячей воды.

В попутной схеме вода в подаче и обратке протекает в одном направлении. Циркуляция теплоносителя в тупиковой схеме происходит в противоположных направлениях. В первом случае, если используются радиаторы одинаковой мощности, формируется идеальная гидравлическая балансировка. Таким образом, необходимость в использовании батарейных клапанов предварительной настройки отсутствует.

Если приборы отопления характеризуются различной мощностью, исполнитель будет вынужден высчитывать уровень теплопотерь каждого, выполнять расчёты и увязывать радиаторы с помощью термостатических клапанов. Без наличия соответствующих знаний самостоятельно сделать это очень сложно.

Для двухтрубной системы понадобится намного больше труб и комплектующих, поэтому реализация такой схемы более затратна, чем однотрубной

Недостатки двухтрубной системы носят, преимущественно, экономический характер. Как было сказано выше, на её сборку потребуется в 2 раза больше труб. И не забывайте о необходимости их соединения. То есть в комплект поставки должно входить большое количество фасонных деталей, вентилей, и крепёжных элементов. А ещё больше увеличивает стоимость монтажа двухтрубной системы.

Ещё в совсем недалёком прошлом, когда двухтрубная обвязка создавалась на основе стальных труб с использованием сварки, конечная сумма поучалась запредельной. Но появление металлопластика и разработка технологии горячей пайки привели к тому, что прокладка двухтрубной отопительной магистрали стала доступной кошельку нашего среднестатистического соотечественника.

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Работа двухтрубной магистрали, её преимущества и недостатки

При указанной схеме нагретый теплоноситель поднимается по подающему трубопроводу и попадает в каждый из радиаторов. Отдавшая тепло жидкость стекает в котёл по обратной ветке.

Главными преимуществами двухтрубной магистрали считаются:

1. Равномерный нагрев каждого радиатора даже в многоэтажном жилом доме, ведь теплоноситель попадает в батареи с одинаковыми температурными показателями.
2. Нет необходимости в установке циркуляционного насоса. Нагретый теплоноситель самостоятельно перемещается по трубопроводам благодаря гравитации.
3. Пользователь может ремонтировать отдельные радиаторы без остановки всей системы. Для этого достаточно перекрыть кран.

Главным недостатком двухтрубной магистрали считаются повышенные расходы на закупку строительных материалов. Для монтажа такой системы отопления понадобится в два раза больше трубопроводов и соединяющих деталей, чем при установке аналога.

Двухтрубная магистраль гораздо эффективней в работе, при её эксплуатации не используется циркуляционный насос. Второй вид отопления тоже имеет своих поклонников, в виду экономичности и простоты монтажа, поэтому выбор должен сделать каждый пользователь в индивидуальном порядке.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель – «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% – если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% – если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

• диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
• боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
• нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
• одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
