Выбираем место для установки
Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.
Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.
Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.
Существуют такие варианты размещения станции:
- Вдали от центра помещения. Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
- Размещение в отдельном строении. Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.
Для чего нужна насосная станция
Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.
Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:
- добыча воды из источника и ее подача в водопроводную систему дома;
- выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
- защита оборудования от самопроизвольного включения;
- хранение запасов воды, используемых при отключении электропитания.
Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

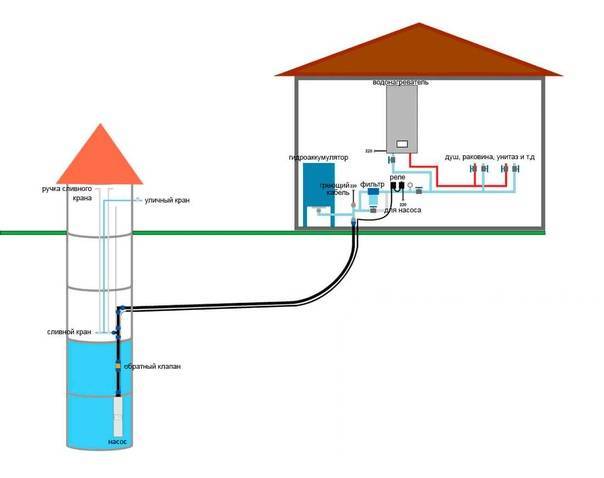

Размещение и подключение водопроводного оборудования в доме

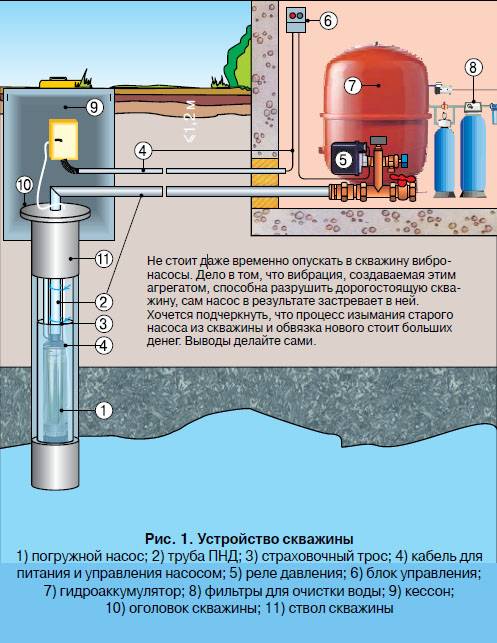

Чтобы запустить систему потребуется:
- погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
- блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
- гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
- кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
- от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.
Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием
Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.
Для обеспечения стабильного функционирования водопровода в доме потребуются:
- реле — запускает и останавливает систему. Регулирует давление;
- манометр — обеспечивает нормальный порог давления в водопроводе;
- фильтр — задерживает крупные фрагменты.
Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов
Необходимое оборудование для обустройства скважины
Среди необходимого оборудования для создания скважины в загородном доме необходимо достаточно большое количество элементов, среди которых особое место занимают:
- Насос, предназначенный непосредственно для получения воды из скважины, а также детали, без которых обвязка насоса не будет закончена.
- Скважинный оголовок, предназначенный для полноценной герметизации главной обсадной трубы.
- Реле давления, позволяющее управлять насосом и контролировать состояние его работы.
- Трос стальной, обязательно выполненный из нержавеющего материала, и обязательно такие же нержавеющие зажимы для троса.
- Трубы пэ водопроводные, необходимые для строительства системы водоснабжения, в последующем использующимся исключительно в хозяйственно бытовых целях.
- Обратный клапан для воды, пропускающий жидкость только в одном направлении – в сторону дома или любого другого строения, ради которого и создается частный скважинный водопровод.
- Ниппели, желательно, латунные, отличающиеся резьбой на концах и соединяющие трубы друг с другом, а также другие виды крепежей и соединений, правильно подобранные для конкретного проекта.
- Непосредственно гидроаккумулятор, передающий объем жидкости в нужном направлении под давлением.
- Тройники, позволяющие создать ответвления от основной трубы водопровода.
- Манометр, также позволяющий контролировать показатель давления воды в трубах.
- Шланги и краны, дающие возможность направить воды в нужные точки дома.
- Различные расходные материалы, вроде герметика, электроды и других.
- Сам кессон, водонепроницаемая камера, защищающие устройства на глубине от попадания в них воды из скважины.
- Адаптер, выводящий трубы сквозь главную обсадную трубу всей созданной скважины, а также дополнительный адаптер, необходимый для герметизации в случае отказа от кессона.
Самая крупная и дорогостоящая деталь – это кессон, остальное оборудование в большинстве своем можно назвать материалами расходными, количество которых зависит от размера проектируемой системы.
Монтаж кессона или адаптера
Установка кессона – предпочтительный вариант, если же по каким-либо причинам она невозможна, в схеме используется скважинный адаптер. Использование кессона при благоустройстве скважины на воду более затратно по финансам, времени и выполнению большего объема земляных работ, однако преимущества его использования также существенные:
- Надежная защита оголовка от любых внешних воздействий, в том числе высоких грунтовых вод.
- Простой доступ к оголовку скважины на случай обслуживания или ремонта.
- Возможность разместить здесь оборудование, так что не потребуется подыскивать площадь для него в доме.
- Возможность развести воду при благоустройстве скважины на несколько пользователей, например на два дома, при этом каждый потребитель может быть при необходимости отдельно перекрыт и слит.
Адаптер устанавливается быстро, стоит относительно недорого, однако в этом случае доступа к оголовку скважины нет, а оборудование придется устанавливать в доме или другом обогреваемом помещении.
Особенности монтажа кессона
Для установки кессона при благоустройстве скважины роется глубокий котлован вокруг обсадной трубы (по глубине – ниже уровня промерзания, характерного для данной местности). Кессон монтируется непосредственно над скважиной. Предварительно создается гравийная посыпка, затем бетонная подушка, на которую он и устанавливается. Выполняется его утепление. Самыми распространенными видами кессона на сегодня являются выпускаемые промышленностью пластиковые и металлические модули. Они уже полностью готовы к установке, что сокращает время работ по благоустройству скважины на воду.
Монтаж насоса и установка оголовка
Несмотря на кажущуюся легкость, этот этап не такой уж и простой, а от его грамотного выполнения зависит длительность службы как самого насоса, так, собственно, и скважины. Случаи, когда у непрофессиональных мастеров насосы застревают в трубах, не так уж и редки. К насосу перед установкой его в скважину подключают:
- Пластиковую трубу с утолщенной стенкой (водоподъемную).
- Трос (нержавеющий), который предназначен для страховки насоса.
- Электрический кабель, обеспечивающий управление работой насоса.
Вся эта конструкция опускается в скважину таким образом, чтобы насос оказался ниже статического уровня воды на рассчитанной глубине. После этого трос закрепляется во внутренней части оголовка скважины. Важный момент – при благоустройстве скважины оголовок обязательно должен выполняться герметичным, иначе существует опасность микрогидроударов.
Установка и обвязка оборудования
В кессоне или в доме (для схемы с адаптером) устанавливается оборудование, обеспечивающее автоматическую работу системы водоснабжения. Важный и самый громоздкий элемент – гидроаккумулятор. Стандартные значения его объема могут достигать 1000 литров. Его обязанность – поддерживать давление в системе постоянным, так что когда эта емкость опустошается, включается насос для ее наполнения. Кроме мембранного бака при обустройстве артезианской скважины на воду устанавливается реле давления и пульт управления (системы автоматики), а также фильтрационное оборудование. После установки выполняется обвязка всего оборудования полипропиленом (разборная).
Подвод воды к дому
Трубопровод для воды к дому укладывается в траншею, вырытую на глубину ниже уровня промерзания почвы. Используется труба с усиленной стенкой, которая дополнительно утепляется. Кроме того, прокладывается вторая труба для электрического кабеля. На входе в дом ставится греющий кабель: внутренний (предпочтительно) или наружный. Первый вариант обеспечивает большую эффективность работы при меньшем потреблении энергии.
Два поверхностных насоса
Применение насосной станции ограничивают глубина (до 8 м) и необходимость установки обратного клапана
Не так критичны к сечению трубы напорные установки, располагающиеся на поверхности, так как в шахту помещаются только шланги. Обе помпы работают независимо друг от друга. Иногда даже не требуется подсоединять каждый аппарат к гидравлическому аккумулятору. При использовании одного устройства только для полива участка, выходной шланг от него можно провести напрямую.
Но у таких установок есть недостаток – эффективность их работы возможна только при глубине скважины до 8 метров, что устанавливает для их применения довольно жесткие рамки.
Схема с применением двух автономных водоподающих труб используется для скважинных шахт стандартного размера. В абиссинских колодцах с сечением «иглы» 25–50 мм хватает места только для одного шланга, поэтому на вводе в скважину монтируется тройник, а каждое устройство подсоединяется при помощи невозвратного клапана. Минус такой схемы заключается в невозможности одновременной эксплуатации двух станций.
Цены на монтаж насосного оборудования
Ниже представлены типовые сметы на монтаж насосного оборудования (монтаж кессона или скважинного адаптера, скважинного насоса и автоматики) при различных глубинах монтажа насоса: от 20 метров до 100 метров с шагом 10 метров.
В стоимость монтажа скважинного насоса, кессона и автоматики включены транспортные расходы до 30 километров от МКАД.
Таблица цен на обустройство скважины
| Глубина монтажа насоса | Обустройство артезианской скважины | |||||
| С кессоном | Со скважинным адаптером | |||||
| руб. | руб. | руб. | руб. | руб. | руб. | |
| 20 метров | 83180 | 87975 | 117240 | 57800 | 62595 | 100560 |
| 30 метров | 88180 | 93125 | 120240 | 62800 | 67745 | 103560 |
| 40 метров | 91080 | 96025 | 127713 | 65700 | 70645 | 111033 |
| 50 метров | 96230 | 100725 | 140919 | 70850 | 75345 | 124239 |
| 60 метров | 102530 | 107025 | 150609 | 77150 | 81645 | 133929 |
| 70 метров | 107230 | 115425 | 153859 | — | — | — |
| 80 метров | 110130 | 118325 | 158873 | — | — | — |
| 90 метров | — | 121225 | 162123 | — | — | — |
| 100 метров | — | 124125 | 165373 | — | — | — |
Выбираем тип скважины
Обустройство автономного водоснабжения частного дома начинается с выбора типа скважины. Для дачного домика прекрасно подойдет абиссинский колодец, забиваемый на сравнительно небольшую глубину в водоносный слой из крупного песка, который можно сделать даже непосредственно в доме. Единственным и основным недостатком такого колодца является забор воды из верхних водоносных слоев, что может негативно сказываться на ее качестве.
Во всем остальном – одни преимущества. Достаточный объем воды, простое устройство, отсутствие необходимости использования сложного и дорогого технологического оборудования, что не только снижает затраты, но и позволяет выполнить работы своими руками. Через абиссинские скважины вода подается поверхностными насосами с электрическим или ручным приводом. Срок службы такой скважины может достигать 30 и более лет.
Чтобы сделать забор воды в частном доме, часто используется более сложное устройство, подающее воду их верхних водоносных песчаных грунтов при помощи погружаемого электрического насоса. Диаметр трубы подобного типа скважин начинается от 100 мм, что требует использования громоздкого бурильного оборудования.
Наиболее качественный источник для подачи воды в частный дом – артезианская скважина, устройство которой требует не только сложного оборудования, но и специальных знаний. Пробуренная на глубину 80 и более метров в водоносный слой известняка такая скважина обеспечивает подачу при помощи глубинного насоса около 10 м3 чистейшей воды в час. Бурение производится только при помощи буровых машин и стоит довольно дорого. Несмотря на высокую стоимость изготовления, такой источник водоснабжения может обеспечить большой частный дом питьевой водой и полив значительного участка прилегающей к дому территории, а длительный, более 50 лет срок, который может прослужить артезианская скважина в доме, окупает все затраты на ее обустройство.
Установка и подключение насоса
Сначала в скважину устанавливают насос для воды. Модель и вид насоса выбирают в зависимости от глубины и производительности, нужного напора и предположительных объемов потребления воды. Для песчаных скважин используют насосы со специальным фильтром, который не пропускает песок. В любом случае выбирайте насосы только погружного типа.
Рядом со скважиной делают приямок с размерами 0,7 на 0,7 метров и глубиной свыше одного метра. Он обеспечит удобное и быстрое отключение насоса при необходимости. Стены приямка внутри выкладывают кирпичом или обшивают досками. Доски нужно пропитать антисептиками, чтобы древесина не сгнила. Дно засыпают щебнем и заливают бетоном. В приямок устанавливают трубу, на которую будет крепится шланг и электрический кабель.
Чтобы вода не замерзла зимой, нужно утеплить приямок. Либо в нижней части трубопровода делают сливное отверстие диаметром 1 мм. При закрытом кране вода будет медленно стекать в приямок и не замерзнет в трубах.
Перед тем, как прокладывать водопровод, нужно правильно выбрать трубы. От качества и вида материала зависит срок службы и эффективность системы. Давайте рассмотрим плюсы и минусы каждого материала, из которого могут изготавливаться трубы.
Конструктивные особенности насосной установки
В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:
- Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
- Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
- Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
- Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.
Подключение поверхностного насоса
Поверхностные насосы в последнее время устанавливаются на загородных участках чаще, чем погружные. Это связано с простотой установки и длительным сроком службы. Система состоит из следующих элементов:
- Системы управления. В продаже можно встретить модели насосов, которые имеют блок управления электрического типа. Однако для того, чтобы сделать систему автоматизированной устанавливают отдельный системный блок управления.
- Два сетевых шнура. Один из низ предназначен для подключения устройства, другой для подвода электричества.
- Автоматический элемент. При работе насоса есть вероятность возникновения перегрузки или короткого замыкания, в результате чего насос выйдет из строя, а ремонт повлечет существенные финансовые затраты. Автоматический выключатель защищает насос от износа.
- Сетчатый фильтр, который проводит отделение различной примеси.
- Непосредственно сам насос поверхностного типа.
- Ниппель и тройник для дальнейшей разводки.
Отдельное внимание всегда уделяется выбору насоса, так как он является основным элементом конструкции. При проведении выбора опираются на следующие рекомендации:
- Показатель производительности.
- Требуемая высота подъема воды.
- Тип шланга, который подключается на всасывание.
Также уделяется внимание тому, при каких условиях будет эксплуатироваться система. К примеру, холодная среда становится причиной, по которой происходит разрыв трубы. Именно поэтому нужно обеспечить защиту конструкции от воздействия холода
Именно поэтому нужно обеспечить защиту конструкции от воздействия холода.
Подключение двух насосов к одной скважине – три разные схемы. Одна скважина на два дома схема подключения
ГлавнаяСхемаОдна скважина на два дома схема подключения
Можно ли пробурить скважину на воду на два дома?
Профессиональное бурение и обустройство скважин всегда связано со значительными финансовыми затратами. Стремясь их сократить, заказчики часто спрашивают, а можно ли будет использовать источник для водоснабжения двух соседних домов. Ответим на столь актуальный вопрос в данном материале.
Конечно, никто не запрещает владельцу эксплуатировать скважину как ему удобно. Однако следует грамотно оценить ее параметры, прежде всего, производительность, которая должна соответствовать возрастающему водопотреблению. Кроме того, если скважина на два дома, то придется оснастить ее насосным оборудованием с подходящими характеристиками.
Что нужно знать, планируя заказать бурение скважины для совместного использования?
Во-первых, очевидно, что с такой задачей способна справиться только артезианская скважина. Она должна при этом не только обладать высоким дебитом, но и конструироваться таким образом, чтобы полностью исключить риск заиливания и истощения водоноса. Скважины на песок данным требованиям не удовлетворяют. Они не столь надежны и могут в какой-то момент лишить воды сразу оба хозяйства.
Чтобы эффективно использовать источник на два дома, необходимо заранее учесть протяженность всех элементов водопровода и количество оборудуемых точек водозабора на каждом участке. Для этого разрабатывается оригинальная схема разводки, которая соединит кессон и оба дома. Тщательнейшим должен быть и подход к установке того или иного насосного оборудования, которое сможет дать хороший напор для перекачивания воды по длинным трубам.
Удобно будет монтировать разводку на два дома, которые расположены близко как к скважине, так и по отношению друг к другу. В этом случае схема реализуется вполне стандартная, с установкой мембранного бака в кессон с дальнейшим подключением патрубка с тройником. А вот если расстояние между домами значительное, то придется выводить воду из напорной трубы, которая идет прямо от скважинного насоса. Мембранные баки в такой схеме размещаются в каждом доме.
Какие решения предлагаются для эксплуатации скважины на два дома?
Как показывает практика, удобным вариантом совместного использования артезианского источника становится система с накопительными баками. Они монтируются в домах, позволяя по возможности создавать резерв воды. Данный объем воды станет залогом независимости соседей от объемов водопотребления друг друга.
Кроме того, скважина на два дома может располагаться либо на границе участков, либо на одном из них. В каждой ситуации между владельцами должно быть заключено соглашение о том, каким образом они будут принимать участие в судьбе скважины – как будет оплачиваться возможный ремонт, как будет производиться оплата затрачиваемой оборудованием скважины электроэнергии и т.д. Чтобы не испортить добрососедские отношения, решите все возможные вопросы заранее. К примеру, мы рекомендуем в таких случаях не пренебрегать установкой счетчиков, которые снимут вопросы объемов потребления и оплаты электричества.
Окончательную информацию о том, какая схема разводки будет оптимальна в Вашем случае, Вам сможет предоставить инженер компании Армбур. Он посетит участки в удобное для Вас время и поможет учесть факторы, которые могут повлиять на эксплуатацию будущей скважины на воду.
armbur.ru
Монтаж системы водоснабжения из скважины
Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.
Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.
С погружным насосом
При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.
Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.
При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.
Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце
Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.
Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.
Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.
Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме
С поверхностной насосной станцией
При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.
Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.
Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.
Рис. 10 Насосные станции дома и в кессоне
https://youtube.com/watch?v=V5j5gmaIr1E

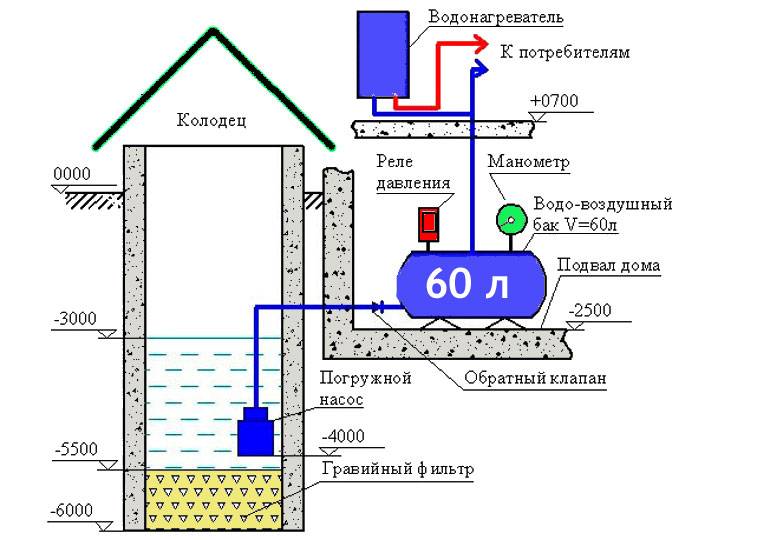

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.
Схема подключения и обвязка гидроаккумулятора
Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:
- Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
- Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
- Поддерживает в системе постоянное давление.
- Создает некоторый запас воды при отсутствии водоснабжения.
Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.
При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.
Рис.10 Установка погружного насоса
Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.
Схема и расчеты
Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.
БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.
Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.
А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.
Типы подключения
Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.
Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:
- Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
- На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
- С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.
В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.
При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:
- Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
- Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
- Обустройство внешней гидроизоляции из гравия.
- Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.
Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.
Какие проблемы могут решить два независимых насоса ↑
Помимо использования одной скважины двумя владельцами, бывают и другие причины для монтажа двух водоподъемных устройств. Иногда мощности насоса мало. Например, система водоснабжения была рассчитана только на обеспечение бытовых нужд, но со временем увеличилось водопотребление, возникла потребность в поливе большого огорода или сада. Бывает, что строится второй дом на участке или же хозяева приобретают скот для разведения. В таких случаях возникает нехватка воды.
Теоретически проблему можно решить, установив более мощный насос, но на практике две независимые системы водоснабжения гораздо удобнее. Одна может использоваться исключительно для бытовых нужд, а вторая – только для полива и обслуживания хозяйства. Дополнительная выгода такого решения – резервная система на случай поломки одного из насосов. Что бы ни произошло, вода будет всегда.
Важные моменты при обустройстве
Располагая скважину вблизи дома, можно:
- уменьшить количество работ по обустройству;
- добиться использования меньшего количества труб;
- использовать насос, обладающий малой мощностью.
Если водоскважина делается для личного пользования, то целесообразно использовать ручной бур.
Выбор метода бурения скважины
На выбор метода бурения влияют особенности грунта. Используя шнек, можно пробурить неглубокую скважину. Чтобы поднимать на поверхность инструмент, необходимо соорудить вышку-треногу.
Также можно использовать ударно-канатный метод. В этом случае рабочий инструмент представляет собой трубу, ее края должны быть остро заточены. Труба обладает немалым весом, поэтому она хорошо врезается в грунт, после этого ее следует извлечь с помощью канатов и освободить от земли.
Диаметр колонны должен быть немного больше диаметра стакана (отрезок трубы). Рабочий инструмент нужно установить в вертикальном положении.
Также можно осуществить бурение скважины на песок малогабаритной буровой установкой.
2 секреты бурения скважины
На процесс бурения влияет время года. Лучше всего бурить летом. Если проводить работы осенью, то лучше в сентябре, т. к. в этом месяце мало осадков и без труда определяется водоносный горизонт. Бурить водоскважину зимой нужно при температуре до -20°С. Весной лучше работы не проводить.
