Плюсы и минусы
Оцинкованные сваи обладают всеми преимуществами обычных винтовых опор и при этом выгодно отличаются такими особенностями:
- повышенная в 7–10 раз стойкость по отношению к коррозийным процессам;
- срок службы дольше, чем у стандартных винтовых свай минимум на 40–50 лет;
- покрытие остается целым при многократном завинчивании;
- несмотря на повышенную цену, все равно дешевле ленточного фундамента на 20-30%.
- многоразовое использование — винтовые сваи оцинкованы горячим способом, поэтому способны выдержать многократное завинчивание.
- трудности при устройстве подземных сооружений;
- невозможность применения на скальных грунтах;
- ограниченная несущая способность по сравнению с железобетонными опорами.
При этом, технология оцинкования накладывает важное ограничение по применению таких свай: металлические защитные покрытия не рекомендованы к использованию на участках с сильноагрессивными грунтами, у которых водородный показатель рН ниже 3 или выше 11. Это значит, что в сильнокислотной или щелочной среде защитное покрытие преждевременно разрушается под действием коррозии, а метод, оцинкования, в свою очередь, будет неэффективным
Это значит, что в сильнокислотной или щелочной среде защитное покрытие преждевременно разрушается под действием коррозии, а метод, оцинкования, в свою очередь, будет неэффективным.
Какие винтовые сваи выбрать для фундамента
Выбирая винтовые сваи, будет правильно обратить внимание на:
диаметр и толщина стенок трубы. Желательно выбирать новые винтовые сваи. В случае бывших в использовании свай (б/у), есть риск получить сваю с внутренней коррозией, неправильной геометрией. Кроме того, возникнут сложности с определением её несущей способности, а значит и общим числом и шагом монтажа винтовых свай;
точность нижней части сваи. Она должна быть в форме конуса. Отклонение чревато завинчиванием сваи под углом, что сказывается на ее несущей способности;
количество винтов лопасти;
угол атаки лопасти (определяет несущую способность сваи и простоту завинчивания);
качество сварного шва (для сварных винтовых свай);
наличие защитного покрытия.
Однолопастные и многолопастные
В большинстве случаев при проектировании одинарных шпунтовых свай не рекомендуется учитывать трение о боковую поверхность, так как в их работу не включается грунт вокруг сваи. Кроме того, при монтаже конструкций малых длин и диаметров, крайне неустойчивых к горизонтальным нагрузкам, для обеспечения устойчивости рекомендуется применять элемент сопротивления боковой нагрузке (ЭСБН) или выполнять обязательное бетонирование основания колонны.
Многолепестковые сваи имеют два или более листа. Благодаря включению в работу близлежащей грунтовой массы они одинаково хорошо воспринимают сжимающие и растягивающие нагрузки, проявляют хорошую несущую способность даже в слабом грунте (торфяной грунт, торф, ил и так далее).
Еще одним весомым преимуществом такой конструкции является то, что при достижении критической нагрузки она не «срывается», а продолжает набирать несущую способность.
В то же время связано с некоторыми трудностями достижение максимальной производительности многолопастных свай, так как она обеспечивается расчетом расстояния между лопастями, шага и угла наклона лопастей. Ошибки в расчетах могут привести к «обратному эффекту»: введение второго листа будет не только бесполезным, но и ухудшит эксплуатационные характеристики конструкции, вплоть до того, что многолепестковая свая будет уступать в восприятии горизонтальные нагрузки даже на конструкцию с одним листом (подробнее об этом в статье «Функции при расчете многолепестковых свай»).
За счет увеличения количества листьев такие сваи воспринимают большие нагрузки при меньшем диаметре трубы. При этом жесткость ствола обеспечивается при меньшем диаметре за счет использования толстостенной трубы (от 6 мм).
Устойчивость к коррозии и долговечность
Оцинкованные винтовые сваи обладают высокой устойчивостью к коррозии и предлагают долговечность в использовании. Это обусловлено использованием гальванического цинкового покрытия, которое защищает металл от окисления и проникновения вредных веществ.
Оцинкованное покрытие создается путем погружения стальной основы в расплавленный цинк. Результатом этого процесса является создание прочной и надежной поверхности, которая служит барьером для воздействия окружающей среды.
Преимущества оцинкованных винтовых свай в отношении устойчивости к коррозии:
- Защита от окисления: Цинковое покрытие предотвращает окисление стальной основы, что уменьшает риск коррозии и повреждений.
- Долговечность: Оцинкованная поверхность обладает высокой устойчивостью к механическим повреждениям и абразивному воздействию, что позволяет сваям служить в течение длительного времени без ухудшения своих характеристик.
- Повышенная стойкость к воздействию вредных веществ: Благодаря цинковому покрытию, оцинкованные винтовые сваи обладают повышенной стойкостью к химическим веществам, таким как соли, кислоты и щелочи.
Применение оцинкованных винтовых свай:
Благодаря своей устойчивости к коррозии и долговечности, оцинкованные винтовые сваи широко применяются в следующих областях:
- Строительство фундаментов и заборов;
- Установка навесов и навесных конструкций;
- Монтаж дек и террасных покрытий;
- Устройство дорожного покрытия;
- Защита берегов рек и озер;
- Использование в сельском хозяйстве для создания грунтовых конструкций.
Средняя стоимость оцинкованных винтовых свай:
Стоимость оцинкованных винтовых свай может варьироваться в зависимости от их длины, диаметра и производителя. В среднем, цена одной оцинкованной винтовой сваи составляет от 500 до 1500 рублей.
Стоимость оцинкованных винтовых свай в зависимости от длины и диаметра
Стоимость оцинкованных винтовых свай может существенно варьироваться в зависимости от их длины и диаметра. Чем больше длина и диаметр сваи, тем выше ее стоимость. В этом разделе будут представлены цены на оцинкованные винтовые сваи различных размеров.
Диаметр сваи
Оцинкованные винтовые сваи могут иметь различные диаметры, начиная от 57 мм и до 102 мм. Чем больше диаметр сваи, тем выше ее стоимость.
Длина сваи
Оцинкованные винтовые сваи могут иметь различные длины, начиная от 1 метра и до 4 метров. Чем больше длина сваи, тем выше ее стоимость.
Стоимость свай в зависимости от диаметра и длины
Для наглядности, в таблице приведены средние цены на оцинкованные винтовые сваи в зависимости от их диаметра и длины:
| Диаметр сваи (мм) | Длина сваи (м) | Средняя стоимость (руб.) |
|---|---|---|
| 57 | 1 | 500 |
| 76 | 1 | 700 |
| 102 | 1 | 1000 |
| 57 | 2 | 900 |
| 76 | 2 | 1200 |
| 102 | 2 | 1800 |
| 57 | 3 | 1300 |
| 76 | 3 | 1800 |
| 102 | 3 | 2500 |
| 57 | 4 | 1700 |
| 76 | 4 | 2400 |
| 102 | 4 | 3200 |
Это только примеры цен и они могут варьироваться в зависимости от поставщика и региона. Рекомендуется обратиться к специалистам для получения точной стоимости.
Преимущества свай с полимерным покрытием
Компания HelixPRO – надежный производитель винтовых свай. Мы изготавливаем продукцию по новым технологиям, гарантируем высокое качество и долговечность металлических труб. Полимерное покрытие, которое мы используем в качестве защитного слоя, эффективно противостоит коррозии и прочим внешним факторам.
Продукция изготавливается с помощью инновационного оборудования. Квалифицированные работники, которые наносят полимер, внимательно следят за технологией и нормативами качества для металлических свай. На производстве собраны опытные мастера, поэтому на всех этапах производства осуществляется строгий контроль выполнения работ.
Суть применения полимерного покрытия для винтовых опор заключается в том, что слой полимера позволяет получить изделия, отлитые полностью. Место сварки на трубе наиболее уязвимо для коррозии. В отличие от оцинкования труб, полимерная технология дает возможность целиком отлить поверхность металлических свай. На все продукцию мы предоставляем гарантию.
В производстве винтовых изделий используются исключительно качественные материалы, сертифицированные по стандартам ГОСТ. Вы можете быть уверены в надежности и долговечности их эксплуатации на 100%.
Компания HelixPRO реализует широкий спектр товаров для строительства. Одной из специализаций предприятия является изготовление винтовых свай. В ассортименте вы сможете подобрать оптимальные размеры опор, оцинкование или полимерное покрытие разных цветов. Стоимость изделий будет зависеть от их параметров. Мы являемся производителем винтовых свай, поэтому вы можете рассчитывать на доступную цену продукции.
Помимо изготовления продукции, специалисты компании предоставляют услуги профессионального монтажа винтовых свай для фундамента зданий. Опытные бригады оперативно и качественно проведут работы.
Методы нанесения цинка
Самый большой эксплуатационный ресурс имеют винтовые сваи, на которые защитный слой наносится горячим способом
Свайно-винтовые конструкции в отличие от длинномерных изделий выпускаются длиной от 2,5 до 6 м. Именно поэтому они могут обрабатываться цинком в специальных ваннах, то есть горячим способом. Однако заводов с такими производственными мощностями немного в нашей стране, поэтому большинство фирм выпускают оцинкованные сваи с защитным покрытием, нанесённым холодным методом.
Холодный способ цинкования подразумевает обычное окрашивание свайной конструкции посредством цинкосодержащих красок. Обычно такие изделия производятся в полукустарных условиях и очень часто с нарушением технологии, а именно вместо литой трубы используется шовный аналог.
Метод горячего цинкования
Оцинкованные горячим способом сваи более дорогие, поскольку изготавливаются на высокотехнологичном оборудовании
Винтовые сваи, оцинкованные горячим способом, просто незаменимы при строительстве оснований в условиях:
- когда верховодка имеет известковый водоупорный слой;
- также они применяются при монтаже фундаментов на территориях с высоким УГВ;
- при строительстве в прибрежной зоне или на болотах.
Оцинкованные горячим способом сваи более дорогие, поскольку изготавливаются на высокотехнологичном оборудовании. Процесс производства состоит из нескольких этапов:
- Сначала труба подвергается дробеструйной или пескоструйной обработке. Также может использоваться механическая обработка посредством шлифмашин с зачистными дисками или щёток.
- Далее труба обезжиривается. Для это она нагревается до 70°С, а потом обрабатывается особыми реагентами.
- Чтобы полностью избавиться от химических веществ, применяемых на предыдущей стадии, изделие подвергается промывке.
- Для удаления ржавчины сваи обрабатываются соляной кислотой (процесс называется травление). Для избавления от окислов используют флюс. После каждой обработки остатки реагента смываются.
- Далее изделие подвергается сушке горячим воздухом.
- После этого при температуре в 420-450°С выполняется цинкование. Под воздействием такой высокой температуры лакокрасочный состав плотно покрывает наружные и внутренние поверхности сваи. В итоге покрытие на молекулярном уровне сплавляется с изделием.
- Охлаждение может быть принудительным под воздействием холодного воздуха или естественным после складирования элементов.
Метод холодного цинкования
Толщина защитного слоя на изделиях, прошедших процедуру холодного цинкования, составляет всего 15-50 микрон
Толщина защитного слоя на изделиях, прошедших процедуру холодного цинкования, составляет всего 15-50 микрон. Такие сваи просто окрашиваются цинкосодержащими красками. При этом лакокрасочный состав не вступает в реакцию с металлом, поэтому легко сдирается при трении о камни или металлические предметы. Такие винтовые сваи оцинкованные стоят в 2 раза дешевле, чем изделия, прошедшие процедуру горячего цинкования.
Данные элементы соответствуют ГОСТ номер 9.400. Поскольку изделие имеет сложную трубчатую форму и лопасти, лакокрасочный состав наносится кистью либо распылителем. Гарантия от производителя на такие свайно-винтовые конструкции составляет 15-40 л. Срок службы напрямую связан с условиями эксплуатации.
Технологический процесс изготовления включает следующие этапы:
- Сначала с поверхности изделия удаляются шлаки со сварных швов и окалины.
- Затем свая обезжиривается посредством уайт-спирита или ацетона.
- После этого наносится грунтовка. Это покрытие выполняется в два или три слоя. Для этого используется грунтовочный состав марки ВЛ05.
- Теперь наносится цинкосодержащая краска в два слоя.
Чаще всего для выполнения холодного цинкования свай используются следующие лакокрасочные составы:
- лак марки ХСК номер 2467;
- составы на цинковой основе с добавлением алюминия Алкос, Термаль, Алюм АС-М и Алюмол;
- двухкомпонентный эмалевый состав ЦинкКОС.
Сама же винтовая свая только частично погружена в землю, другая её часть находится выше уровня земли. Из-за этого эффективность обработки перечисленными лакокрасочными составами резко снижается. Именно поэтому чаще используется комплексная обработка. Отзывы о сваях, прошедших такую обработку, намного лучше. В составе комплексного покрытия используются:
- краска ЦХСК номер 1467, которая наносится по грунтовочному слою и лаковому покрытию составом ХСК номер 2467;
- также по слою грунта наносится краска ЦинкКОС или лакокрасочный состав Цинакол.

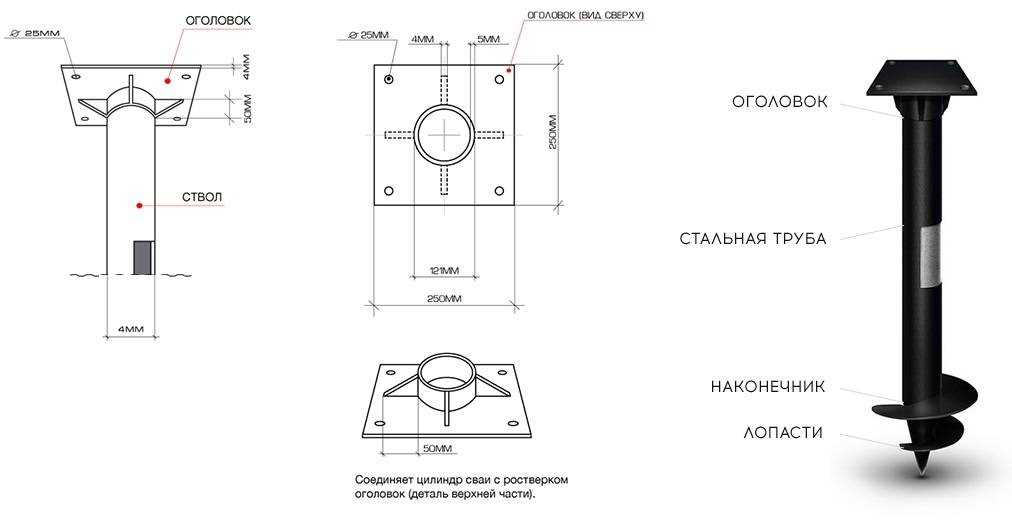

Конструктивные особенности и характеристики изделий
Винтовые сваи – новинка в строительном мире, но уже завоевали заслуженную популярность. Конструкция состоит из ствола и листьев на его конце. Лопасти позволяют вкручивать изделие в землю, не прибегая к засорению. Большинство изделий изготовлено из прочной стали. Какие крепления выбрать: свайные или забивные при устройстве фундамента? По мнению покупателей, многое зависит от свойств грунта.
Все популярные модели, выпускаемые производителями, относятся к следующим основным видам:
- многооборотный;
- оцинкованный;
- с увеличенным диаметром листьев;
- с формованным наконечником;
- единственный лист.
У всех разные критерии выбора. Большое значение имеет назначение возводимого объекта. Одни модели предназначены для забора, другие для зданий, третьи для дорожных знаков. Обзор отзывов показывает, что на выбор влияют прочностные характеристики. Для ответственных зданий они должны быть самыми высокими и надежными. Какой товар лучше купить? Специалисты рекомендуют вникать в характерные особенности продукции:
- Тип наконечника. Основная задача элемента – помочь свае проникнуть в грунт и служить анкером для удержания. Бывают двух видов: литые и сварные. Чугун характеризуется оптимальными размерами и высокой прочностью. Средняя цена высокая. Делятся на такие подвиды: многооборотные, широколиственные, для грунтов в районе вечной мерзлоты. Шов дешевый, пользуется спросом у мастеров. Однако прочность низкая. Есть много подвидов. Каждый производитель постоянно совершенствует свое детище. Изделие отличается количеством витков, диаметром лопастей, шагом между витками, наличием зубчиков по краям лопастей и так далее.
- Размер листа. Как выбрать? Необходимо проанализировать нагрузку на фундамент и свойства грунта. Даже на одной и той же строительной площадке нагрузка может быть разной. Все зависит от типа здания, наличия второстепенных и капитальных стен и так далее. Главный посыл — равномерное распределение запаса прочности по площади. Это продлит срок жизни растения. Если диаметр листьев в полтора раза больше диаметра стебля, такие элементы называются широколистными. Остальные относятся к узколистной группе. Бредблад применяется при строительстве сооружений на твердой, водонасыщенной глине, жесткой пластмассе, жидкой пластмассе, жидкой, мягкопластичной, полутвердой почве. Узкие листья используют для вкручивания в плотный грунт или там, где есть вечная мерзлота.
- Количество листьев. Есть изделия с одним или несколькими элементами. Одностворчатые – самые популярные при строительстве веранды, забора, бани, небольшого каркасного дома дома своими руками. Чем больше листьев, тем большую нагрузку может выдержать конструкция.
- Толщина проката. Стенки могут иметь следующие параметры: до 3,5 мм (тонкостенные), от 3,5 до 6 мм — средние, свыше 6 мм — толстостенные. Как выбрать правильный вариант? Многое зависит от расчетной нагрузки. При строительстве жилого дома необходимо отдавать предпочтение изделиям диаметром более 6 мм; тонкостенные конструкции подходят для сарая или забора.
- Наличие защитного антикоррозийного покрытия. Ржавчина – главный враг свай и причина разрушения конструкции. Вы можете выбрать изделие с толстыми стенками или учесть наличие антикоррозийного покрытия. Такое случается:
- полимер (показывает износостойкость, высокую адгезию, прочность, но плохо защищает неровные поверхности);
- двухкомпонентный (защитное покрытие на основе полиуретановой смолы);
- холод (нанесение быстрое и легкое, но адгезия незначительна);
- эпоксидная (легко наносится, но ударопрочность минимальна, эластичность низкая);
- теплое (экологически чистое защитное покрытие с уникальной адгезией).
Этапы производства
Последовательность технологических этапов следующая:
- Штамповка лопастей на специальном прессе. Альтернативный метод – резка лопасти на программируемом станке.
- Нарезка стержней опоры.
- Оформление торцевой части.
- Сборка винтовой части на сварочном аппарате.
- Наваривание на верхний конец стержня оголовка.
- Наваривание кованого или сборного наконечника.
- Зачистка сварочных швов.
- Покрытие металла цинком.
- Контроль качества покрытия.
Метод горячего оцинкование предполагает полное погружение стержня в емкость с расплавленным цинком при температуре 460 о С. При застывании покрытие преобразуется в карбонат цинка под воздействием атмосферного кислорода и диоксида углерода.
В результате поверхность металлического стержня покрывается твердым материалом, устойчивым к окислению, сколам и агрессивному воздействию внешней среды.
Литые оцинкованные винтовые сваи – СВАЙНОЕ ДЕЛО
На основе винтовых свай сегодня возводится множество самых разных малоэтажных построек. Специалисты считают этот вид опор наиболее надежным. Винтовые сваи бывают различных типов. Они могут быть лопастными или иметь литой наконечник. Чем литые оцинкованные винтовые сваи выгодно отличаются от своих лопастных аналогов?
Если фундамент построен на слабом или нестабильном грунте, то возникает опасность того, что здание деформируется, если грунт просядет. Литые сваи оцинкованные входят в грунт ниже глубины промерзания. Наконечник не дает свае поменять свое положение относительно плотных почвенных слоев. Такая опора обеспечивает постройке максимальную устойчивость.
Литой наконечник приваривается к трубе. Сварной шов является сплошным. Толщина лопасти у основания обычно достигает тринадцати миллиметров. Ближе к краю она уменьшается. Готовая литая свая подвергается оцинковке электрохимическим способом или методом горячего цинкования. В первом случае цинк электрохимически оседает на поверхности металла в растворе, электролит которого содержит цинк. Во втором случае сваю погружают в специальную ванну, наполненную расплавленным цинком. Есть и другие способы цинкования. Независимо от того, каким методом производится оцинковка, она надежно защищает сваю от коррозии.
Литые сваи прочнее стальных. Для их изготовления .используется сталь более высокого качества. Литые винтовые сваи с одинаковой легкостью устанавливаются в грунты любого типа.
Сварные винтовые сваи во многих случаях оказываются достаточно надежными, но их сварной аналог гораздо прочнее. Они выдерживают большие боковые нагрузки. Если на их основе возвести забор, баню или бытовку, то такие сооружения гарантировано прослужит много лет. Даже в каменистый грунт литая оцинкованная свая войдет без проблем.
Приобрести литые оцинкованные винтовые сваи по выгодной цене вы можете в «Свайном деле». Актуальные цены выложены на нашем официальном сайте. Они круглосуточно доступны для ознакомления. Кроме того, регулярно проводятся различные акции и действуют привлекательные скидки.
Монтаж винтовых свай осуществляется без предоплаты. Заказчик оплачивает только полностью выполненную работу. Срок возведения постройки, основанной на свайно-винтовом фундаменте составляет до двух рабочих дней.
Преимущества оцинкованных винтовых свай в строительстве
Оцинкованные винтовые сваи являются одним из наиболее популярных типов фундамента, применяемых в строительстве. Они обладают рядом преимуществ, которые делают их предпочтительным выбором для многих проектов.
1. Долговечность и стойкость к коррозии
Оцинкованные винтовые сваи обладают высокой стойкостью к коррозии благодаря покрытию из цинка, которое предотвращает ржавение металла. Это позволяет им выдерживать экстремальные условия окружающей среды, включая воздействие влаги, химических веществ и почвенных солей.
2. Простота и скорость монтажа
Оцинкованные винтовые сваи не требуют сложных строительных работ и специального оборудования для монтажа. Они легко устанавливаются вручную или с помощью ударных молотков либо гидравлических приводов. Благодаря этому, процесс монтажа занимает намного меньше времени по сравнению с традиционными фундаментами.
3. Функциональность и универсальность
Оцинкованные винтовые сваи могут использоваться в самых разных условиях и типах грунта. Они могут устанавливаться на неровной поверхности, в том числе на склонах, и обеспечивать надежную фиксацию конструкций. Это делает их универсальным решением для широкого спектра строительных проектов.
4. Экономическая выгода
Оцинкованные винтовые сваи обладают относительно низкой стоимостью по сравнению с другими видами фундаментов. Они не требуют больших затрат на строительные работы и оборудование, а также имеют долгий срок службы, что позволяет снизить общую стоимость строительства.
5. Экологическая безопасность
Оцинкованные винтовые сваи не оказывают негативного влияния на окружающую среду. Они не используют химические вещества, не загрязняют грунт и подземные воды. Кроме того, они могут быть легко переиспользованы или утилизированы после окончания срока эксплуатации.
В целом, оцинкованные винтовые сваи представляют собой надежный, простой в монтаже и экономически выгодный вариант фундамента, который может быть успешно применен в конструкциях различного назначения.
Достоинства оснований на винтовых сваях
Для начала мы кратко перечислим преимущества винтовых свай, а затем рассмотрим каждый раздел отдельно. Итак, винтовые сваи (преимущества):
- прочность и долговечность;
- дешевизна;
- лёгкость и скорость монтажа;
- надёжность на осадочных грунтах;
- возможность использования на склонах.
Если верить практике, то скорость разрушения бетонного основания намного выше, чем свайного фундамента. Объясняется этот тем, что железобетонные фундаменты больше подвержены осадочным деформациям, что приводит к снижению их несущей способности.
Подсчитав все затраты на устройство свайного фундамента и сравнив их с расходами на сооружение бетонного, плитного или ленточного основания, можно точно сказать, что они намного меньше. Таким образом, сооружая фундаменты на винтовых сваях, вы значительно экономите свои деньги.
Быстрота монтажа свайных оснований – это большой плюс в пользу таких конструкций. Например, чтобы устроить фундамент из винтовых свай под небольшой частный домик или баньку потребуется всего один день! Такая скорость монтажа связана с тем, что:
- нет необходимости рыть траншеи или ямы;
- не требуется использование спецтехники (для монтажа вручную небольших свай достаточно 2-3 человек);
- поскольку устройство основания выполняется без использования бетона, не нужно ждать момента его схватывания;
- для устройства такого основания не требуются особые знания и навыки.
На непрочных или осадочных грунтах можно использовать только свайные фундаменты. Ведь только такой вид основания позволяет добраться до плотной породы и закрепиться в ней концами свай. В этом и состоят основные преимущества фундамента на винтовых сваях в сравнении с другими типами оснований. Единственным основанием, на котором нельзя использовать свайные фундаменты является скала.
Выводы
Очень часто можно услышать, что винтовые сваи не могут нести дома из естественных или искусственных каменных материалов, тем более, если у сооружения более одного этажа. В принципе это так, но если выполнить соответствующий расчёт и использовать усиленные сваи большого сечения, то несущая способность винтовых фундаментов может увеличиться до необходимого предела. Если бы не одно но. Как мы уже говорили выше, всю несущую функцию у винтовых свай выполняют лопасти винта. Но так ли хорошо они будут нести фундамент в разрыхлённом в процессе вкручивания грунте? Скорее всего, нет.
В любом случае решение о достаточной несущей способности винтовых свай стоит принимать с учётом климатических особенностей региона, количества осадков, веса самого сооружения и несущей возможности основания.
Изучив все недостатки и преимущества таких оснований, можно смело применять винтовые сваи там, где это нужно. Кстати отзывы в сети на винтовые сваи, помогут вам лучше понять недостатки таких конструкций.
