Правила обвязки твердотопливных котлов отопления

Открытая система с естественной циркуляцией

Такая схема — самая простая среди всех обвязок твердотопливных котлов длительного горения потому, что она состоит из минимального количества элементов. Благодаря этому она является полностью автономной. Недостатки:

1. Невозможно регулировать температуру воды на выходе из теплообменника.
2. Через открытый расширительный бак в теплоноситель может проникать воздух. Это ускоряет коррозию панельных и биметаллических радиаторов, стальных труб и теплообменника.

Этот тип обвязки включает:

1. Котел длительного горения.
2. Подающую линию нагретой воды.
3. Открытый расширительный бачок.
4. Определенное количество радиаторов отопления.
5. Обратную линию подачи воды.

Правила монтажа:

1. Патрубок подачи воды из котла должен находиться ниже радиаторов отопления более чем на 0,5 м. Иначе естественная циркуляция теплоносителя будет неустойчивой.
2. Трубы устанавливают  наклоненными в направлении движения воды. Чтобы сопротивление движению было меньше, рекомендуется использовать большие по диаметру трубы.
3. Расширительный бачок нужно ставить в том месте, высота которого является наибольшей, если сравнивать ее с высотой размещения всех элементов обвязки.
4. Поскольку запорная и регулирующая арматура уменьшает проходное сечение труб (это увеличивает сопротивление жидкости), ее количество должно быть минимальным.

Закрытая система с естественной циркуляцией

Эта обвязка пеллетного устройства предусматривает использование мембранного бака закрытого типа. Его лучше размещать на обратной трубе в наиболее низкой точке. При этом оптимальным является такой бак, в котором помещается более 10% воды, используемой во всей системе.

Состав схемы представлен:

1. Котлом отопления.
2. Группой безопасности.
3. Подающей линией нагретой жидкости.
4. Радиаторами отопления.
5. Мембранным баком.
6. Обратной линией подачи воды.

Группа безопасности является отдельным устройством, которое должно состоять как минимум из радиаторов и предохранительного клапана. Последний соединяют с канализацией с помощью сливного шланга. Его функция — сбрасывать избыточное давление. В состав этого устройства может входить манометр, который позволяет визуально оценить давление в системе.

Первые два элемента группы безопасности могут быть установлены и по отдельности. Часто она уже включена в конструкцию устройства. Правила монтажа основных элементов обвязки являются почти такими же, как правила установки компонентов вышеописанной схемы.

Понимание котла простым языком

Итак, твердотопливный котел по сути — это большая металлическая емкость, внутри которой горит «костер» на твердом топливе. Основная проблема такого принципа обогрева (с этой проблемой сталкивается и производитель котельного оборудования, и пользователь, устанавливающий и эксплуатирующий это оборудование) — это проблема контроля интенсивности горения внутри котла. Если с газовым и электрическим оборудованием все предельно ясно, то в случае твердого топлива контроль становится действительно проблематичным.

Однако производители постоянно работают над улучшением характеристик своей продукции, и 99,9% производимых твердотопливных котлов контролируют процесс горения с помощью автоматики, которая управляет насосами котла, и (самое важное) вентилятором, который подает внутрь камеры воздух. При замедлении или остановке вентилятора подача воздуха прекращается, образуется нехватка кислорода (для поддержания горения), и котел снижает интенсивность горения. Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит

Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

Отметим, что снижается именно интенсивность горения, полного прекращения процесса не происходит. Именно в этом и кроется корень проблемы, и он отражается в двух аспектах:

1. Если ваша система отопления уже нагрелась, но внутри котла все-таки присутствует еще некоторое количество несгоревшего топлива, в доме будет становиться все жарче. Фактически это означает, что остаточное топливо расходуется бесполезно (тепло «улетает в трубу»).
2. Аспект безопасности: если произошло внешнее отключение электроэнергии, остановился насос и вентилятор, температура внутри камеры будет расти, котел может «вскипеть», и ситуация может стать опасной вплоть до физического разрушения котельного оборудования.

Именно поэтому главное требование к твердотопливному котлу — наличие грамотно рассчитанной и подобранной автоматики, которая сможет использовать топливо максимально эффективно и безопасно. Для повышения эффективности и безопасности рекомендуется устанавливать в систему теплоаккумуляторы.

Приступаем к разбору схем обвязки твердотопливных котлов. Заранее отметим, что все схемы приведены для закрытых систем отопления, работающих под избыточным давлением и не имеющих в своем составе открытого расширительного бачка, напрямую связанного с атмосферой.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Обвязка котла, работающего на твердом топливе: особенности

1. Следует тщательно выполнять все соединения.

2. Идеальным вариантом является схема с двумя контурами — малым и большим.

3. Большой контур применяется для нагрева воды.

4. Обвязку котла, действующего на твердом топливе, следует проводить из негорючих стройматериалов.

5. Не забывайте об аварийных вариантах, которые могут быть выполнены следующим образом:

• созданием 2-х контуров с естественной циркуляцией, функционирующий на разных отрезках системы;
• монтажом гравитационного запасного контура;
• подачей холодной воды из водопровода.

4. При использовании нескольких видов отопительного оборудования в одной системе, наилучшей будет обвязка твердотопливного и электрокотла.

Монтаж циркуляционного насоса, дымохода

Циркуляционный насос нужно выбирать исходя из гидротехнических насосов, но есть несколько общих правил. Его нужно устанавливать на трубе с более холодным теплоносителем, потому что обычная модель рассчитана на температуру около 60 градусов.

При установке ротор должен оставаться в горизонтальном положении. В противном случае он намного быстрее выйдет из строя.

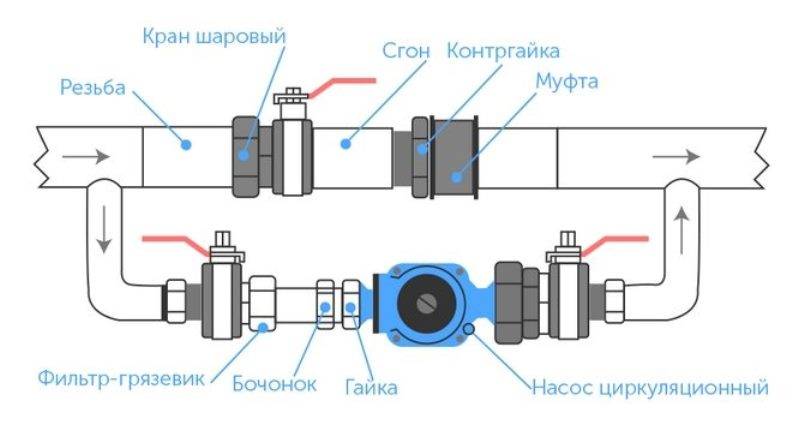

Также рекомендуется не монтировать насос просто к трубе, а использовать байпас.

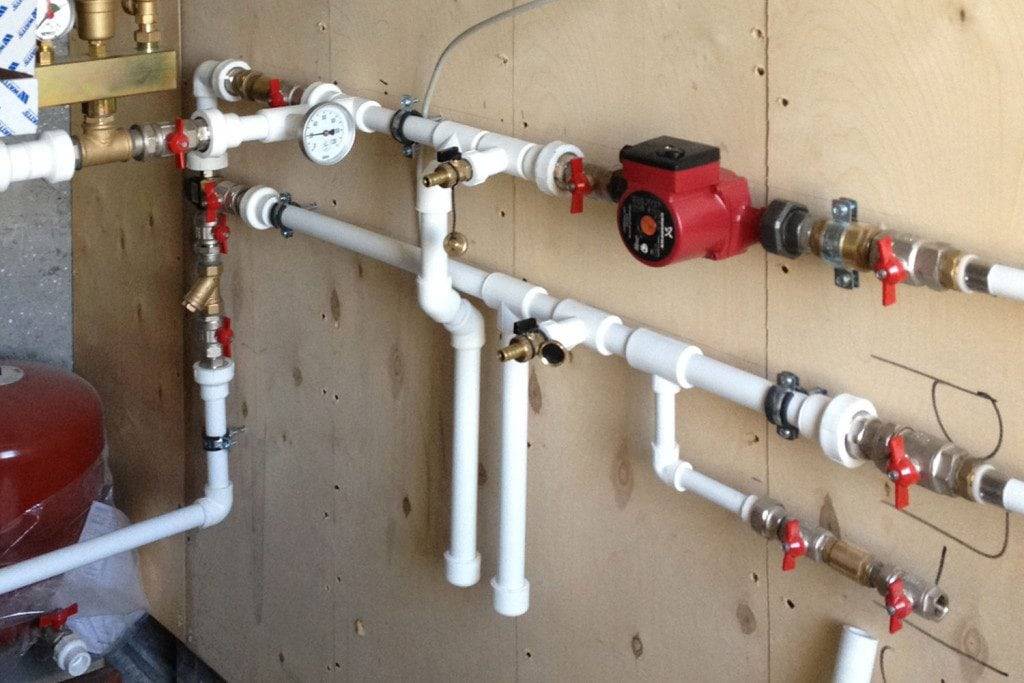

Установка циркуляционного насоса

Автоматические воздухоотводы обязательны, они помогают избегать появления воздушных карманов. Для конструкции достаточно 1-2 штук. При недостаточном количестве воздух будет уходить медленно, поэтому лучше перестраховаться. Лучшие места для установки – гребенки и коллекторы.

Место последнего выбирается в зависимости от предназначения. Коллектор представляет собой трубу с несколькими отводами. Их количество должно соответствовать количеству потребителей. К примеру, двухтрубной системе нужна пара отверстий, у всех отводов должна быть регулировка подаваемого теплоносителя. При большой нагрузке может понадобиться дополнительный насос. А все регуляторы обычно устанавливаются в одном месте, чтобы системой было проще управлять.

Финальный этап – монтаж труб. В зависимости от типа системы материал будет отличаться. В некоторых случая желательно соблюдать дополнительный уклон, который поможет циркулировать теплоносителю. Если система двухтрубная, в ряде мест можно использовать металлопластик и полипропилен. Все трубы должны выдерживать оказываемое на них давление и температуру. Если выполнять все поэтапно, устанавливать систему будет проще.

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

• Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
• Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

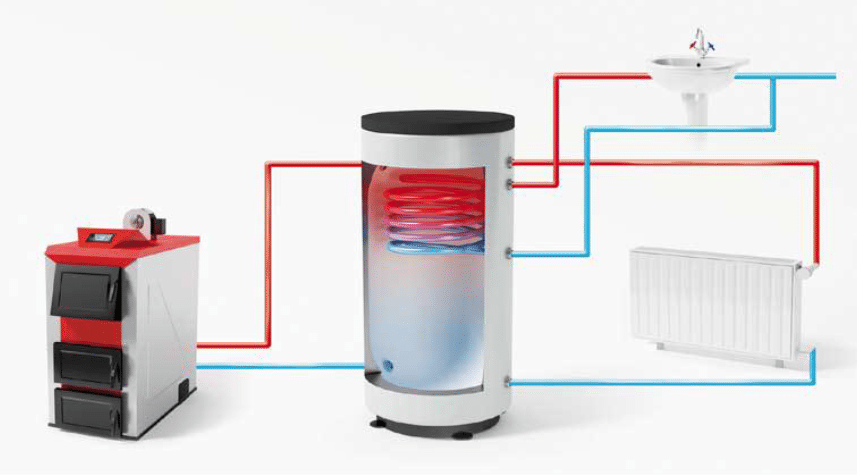

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Как подключается аварийная система — основные схемы

Мы уже упоминали об аварийной системе, расскажем лишь об основных ее функциях:

1. защита от повышенного давления;
2. предотвращение конденсации влаги;
3. защита от перегрева.

№1. Клапан-предохранитель

Этот клапан обеспечивает защиту от повышенного давления теплоносителя и устанавливается на выходе из теплогенератора. Как уже отмечалось, его можно установить отдельно или же в составе аварийной группы.

К специальному патрубку подсоединяется шланг для слива. Когда клапан срабатывает, излишки воды из системы посредством этого шланга сливаются в канализационную систему.

№2. Аварийный теплообменник

Этот прибор защищает котел отопления и всю систему в целом от возможного перегрева. Последний может случиться, если:

1. мощность котла превысила потребность системы;
2. насос перестал работать по причине отключения подачи электроэнергии или поломки.

Прибор включает в себя специальный клапан с термодатчиком и охладительный модуль. Оба элемента могут устанавливаться как в сам котел, так и врезаться в подачу рабочей жидкости. Если температура превысит определенное значение, термодатчик сработает и клапан откроется.

Далее вода из трубопровода подается в охладительный модуль, где «берет» у рабочей жидкости лишнее тепло. После этого вода уходит в канализационную систему. Как видим, это достаточно эффективная обвязка твердотопливного котла отопления.

№3. Вспомогательный контур

Еще один контур с циркуляцией жидкости естественного типа может потребоваться для защиты от перегревания. Характерно, что к этому корпусу необходимо подключить накопительный резервуар для горячего водоснабжения.

Если система работает правильно, то давление, образуемое насосом, закроет вспомогательный контур посредством клапана, в результате вода по нему циркулировать не будет. Но как только насос по той или иной причине перестает работать, теплоноситель начинает циркулировать во вспомогательном контуре. В результате он охлаждается до требуемого значения.

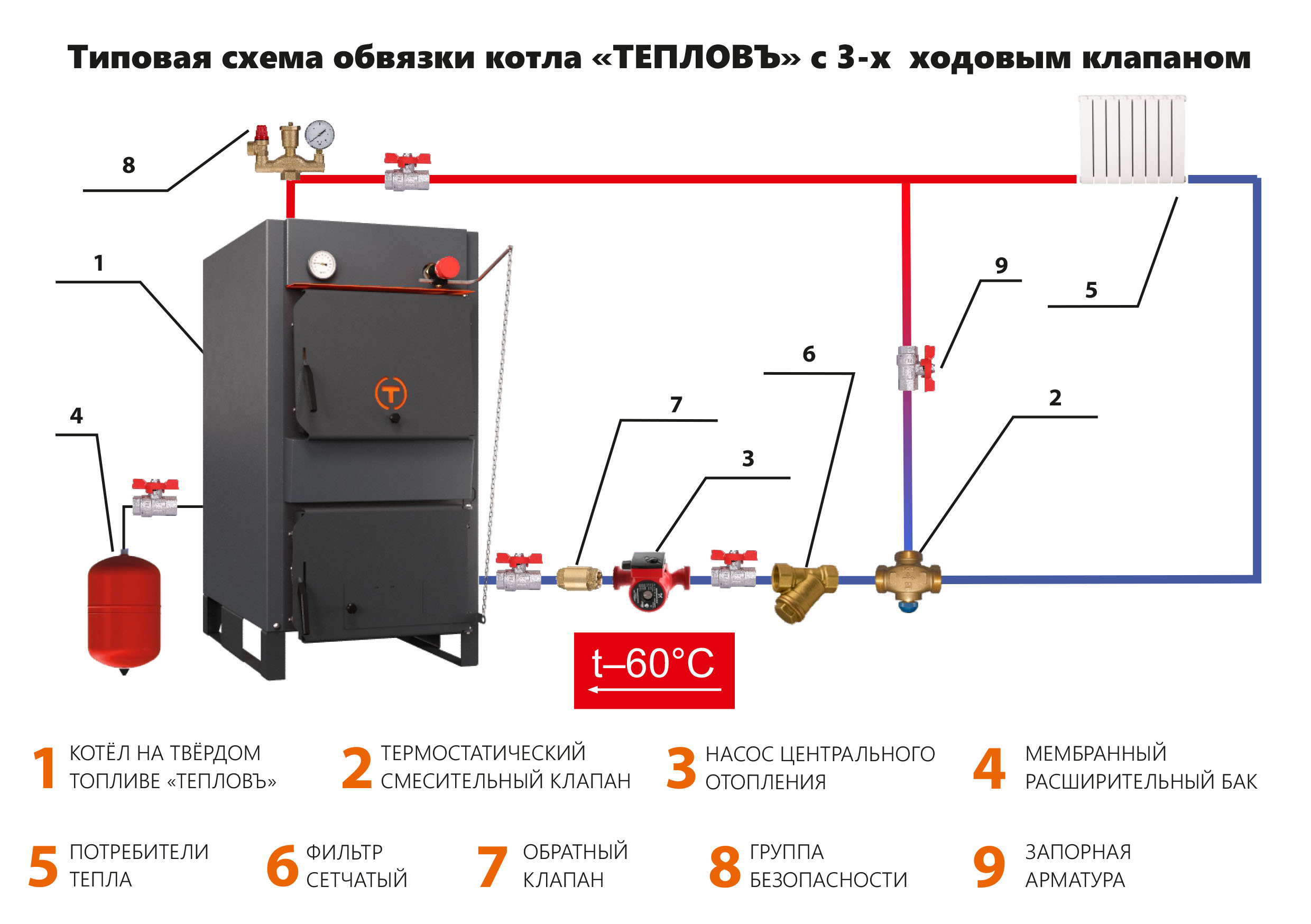

№4. Термостатический смеситель

Это устройство необходимо для того, чтобы поддерживать минимальную температуру на входе в отопительный прибор и тем самым предотвращать конденсацию влаги. Его устанавливают на «обратке» и подключают посредством сантехнического элемента – байпаса.

Если температура рабочей жидкости в «обратке» будет низкой, то термосмеситель откроется и «добавит» горячей воды. Когда температура достигнет нужного значения, прибор закроется, а подача горячей воды, следовательно, прекратится.

Обратите внимание! Данная схема может быть использована в отопительной системе любого типа

№4. Коллекторное подключение

Еще одна схема того, как может выполняться обвязка твердотопливного котла отопления. Подключение коллекторного типа используется в сочетании с принудительной циркуляцией и подразумевает наличие в системе дополнительных приборов – коллекторов (их еще называют гребенками).

По сути, это короткие трубки значительного диаметра, имеющие несколько выходов и всего один вход. Они подключаются к входу/выходу теплогенератора.

Главным преимуществом данной схемы является то, что каждый радиатор можно подключать по отдельности. Благодаря этому теплоноситель поступает к каждому из них с одинаковым давлением и температурой. Более того, управление функционированием системы будет намного эффективнее.

Но есть, конечно, и недостатки. Прежде всего, это значительный расход труб, а также тот факт, что прокладка требует существенных трудовых и финансовых затрат.

№5. Вариант с гидрострелкой

В таком случае в обвязке используется так называемая гидрострелка – трубка значительного диаметра, зафиксированная в вертикальном положении и подсоединенная к выходу/входу теплогенератора. Характерно, что отопительное оборудование можно подключать к выходу и входу этой стрелки на любой высоте.

Эта схема обвязки дает возможность обеспечивать каждый из приборов оптимальной температурой рабочей жидкости.

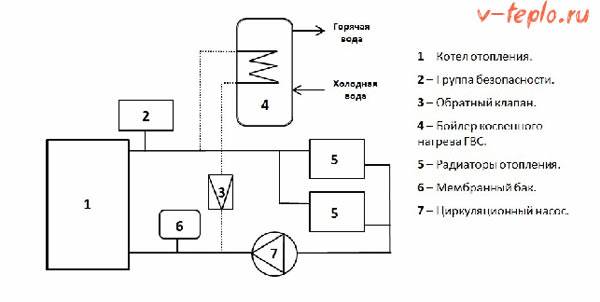

№6. Схема с косвенным водонагревателем

Сразу оговоримся, что эта схема применима ко всем системам с любым типом циркуляции жидкости.

Подача от теплогенератора подключается одновременно и к радиаторам, и к обменнику тепла, который вмонтирован в водонагреватель и нагревает воду для системы горячего водоснабжения. Возможности самого котла при этом существенно увеличиваются, так как он может обеспечивать дом не только теплом, но и горячей водой.

Обратите внимание! На выходе можно установить автоматический клапан, который будет перекрывать подачу воды при необходимости ее нагревания в бойлере

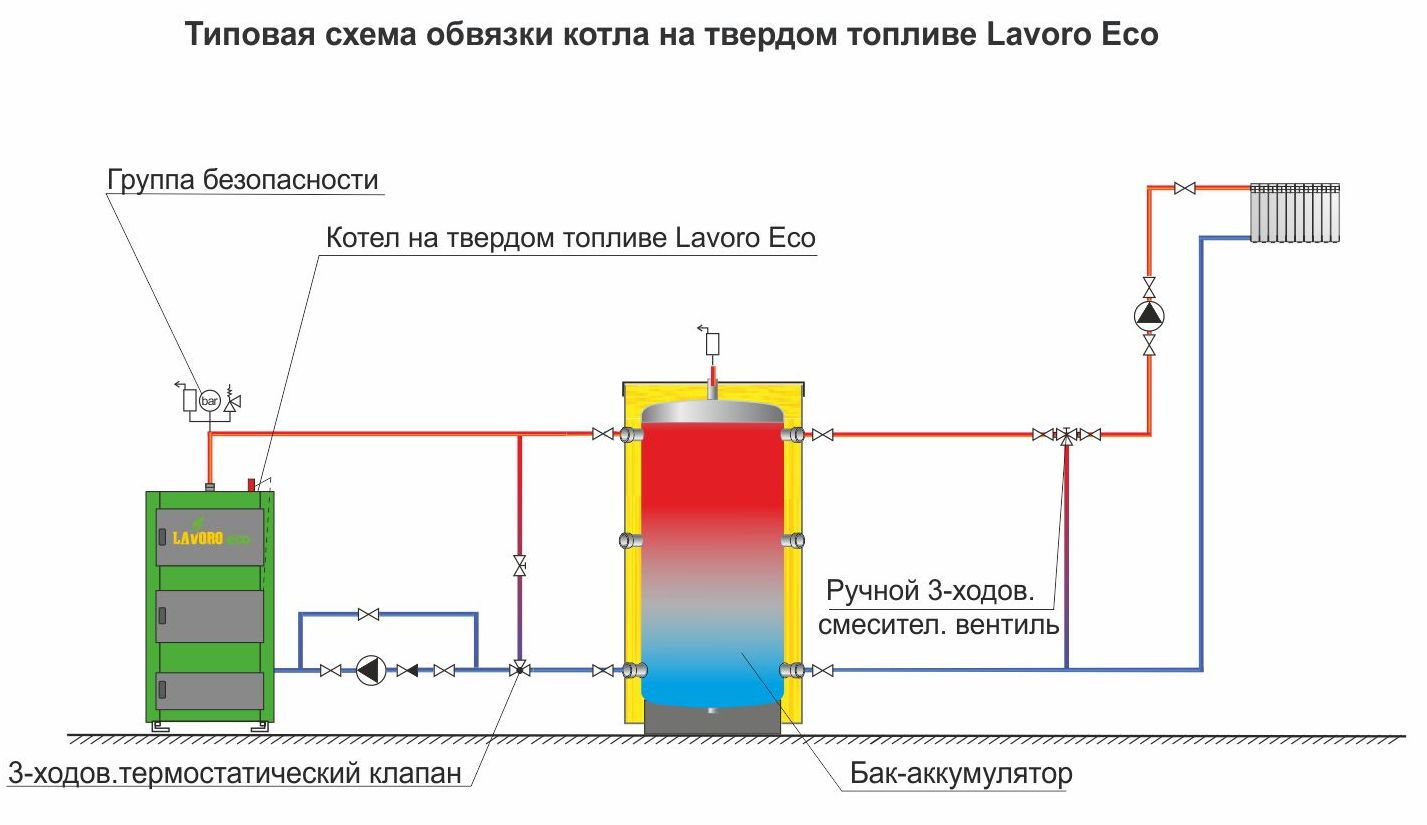

№7. Вариант с теплоаккумулятором

Как и предыдущий вариант, данная схема может использоваться в системах с любым типом циркуляции воды. После обвязки появляется сразу пара контуров:

1. между теплоаккумулятором и самой системой;
2. между ним и котлом.

Во время работы горячая жидкость подается в этот теплоаккумулятор – накопительный резервуар, имеющий изолированный корпус. Сам аккумулятор при этом накапливает тепловую энергию и по мере необходимости отдает ее приборам отопления.

Как только топливо прекращает горение, нагретая жидкость еще некоторое время поступает из аккумулятора в приборы.

Обратите внимание! Благодаря этой схеме можно не только значительно снизить расходы топлива, но и существенно повысить КПД. Более того, это весьма эффективная защита теплогенератора, да и системы в целом, от возможного перегрева

Назначение и особенности обвязки

Получение тепловой энергии в твердотопливных котлах осуществляется путем сгорания твердого топлива, однако, это не единственное их отличие от других теплогенераторов, например, с электрическим питанием.

ТТ-котлы обладают двумя основными особенностями:

• повышенной инерционностью, выражающейся в невозможности одномоментно прекратить горение в камере сжигания;
• возникновением в топливном отсеке конденсата, обусловленном поступлением в бак котла холодного теплоносителя.

Обвязка котлов выполняется не только для обеспечения безопасного и рационального режима работы системы, она также:

• следит за наличием требуемого количества теплоносителя;
• распространяет разогретую жидкость по приборам отопления, сохраняет оптимальную температуру;
• контролирует давление в системе, оберегая отопитель и контуры от воздействия критических давлений;
• стравливает воздух, не допуская образования воздушных пробок;
• не допускает засорения трубопровода;
• регулирует продолжительность нагревания;
• посредством насосного оборудования распространяет теплоноситель по контурам с различными настройками.

Обвязка котла служит обеспечением безопасного режима работы системы

Таким образом, каждый элемент обвязки имеет важнейшее значение для работы котла, а при перегрузках контролирующий прибор останавливает циркуляцию.

Как правильно сделать обвязку твердотопливного котла? Основное требование, которому необходимо неукоснительно следовать — это соблюдение максимально допустимой разности температур подачи и обратки в 20°С. Повышение дельты неминуемо приведет к возникновению конденсата.

Не менее важным является и величина допустимых значений давления. Для слежения за допустимыми колебаниями температуры и давления в схему обвязки обязательно включаются необходимые контролирующие приборы, функционирующие в автоматическом режиме.

Наиболее удобным считается принудительный тип циркуляции, предоставляющий для контроля широкие возможности. Такой вариант также прост в монтаже.

Естественная циркуляция позволяет устанавливать средства автоматического контроля, не требующие подключения к электросети.

Недостатками последнего варианта можно назвать:

• затрудненность выдерживания температурного режима в различных частях контура;
• потребность в установке труб большего диаметра, так как для естественной циркуляции характерен безнапорный режим течения теплоносителя;
• необходимость в расположении труб строго под определенным углом к отопительным приборам, благодаря чему обеспечивается перемещение теплоносителя под воздействием гравитационных сил.

Такой способ может быть реализован только в одноконтурных сетях малой протяженности, например в одноэтажном доме. В противном случае часть радиаторов будет получать уже ставший холодным теплоноситель.

Чтобы правильно обвязать твердотопливный котел нужно минимизировать количество запорной арматуры, являющейся для перемещения теплоносителя лишним препятствием. Расширительный бачок необходимо разместить в высшей точке контура.

Система с коллекторами

Такая обвязка твердотопливного агрегата включает:

1. Твердотопливный котел.
2. Группу безопасности.
3. Коллектор подающей линии.
4. Отопительные радиаторы.
5. Полотенцесушитель.
6. Систему теплого пола.
7. Коллектор обратного трубопровода.
8. Бак мембранный.
9. Циркуляционный насос.

Новыми элементами в этой системе являются коллекторы. Известны как гребенки. Представляют собой широкую трубу с большим количеством патрубков. Один из них является входным, остальные выходные. К первому подсоединяется труба с группой безопасности. Через него подается горячая жидкость, которая, выходя из различных патрубков, распределяется между группами пользователей: радиаторами, теплым полом и полотенцесушителем. Второй коллектор собирает воду вместе и направляет ее через выходной патрубок.

Однотрубная горизонтальная

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления — отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

В чем заключается правильность схемы?

Схемой отопления дома с твердотопливным котлом называется связь каждого нагревательного элемента с дополнительными устройствами (которые в комплексе подключены к контуру), конструкционными единицами разводки и самим котлом. У любой отопительной системы есть свои основные составляющие – котел, нагревательные элементы (батареи, полотенцесушитель, трубы и т. д.), контролеры, предохранители, расширительный бак и прочее. Схема отопления – правильный контур, который соединяет воедино все необходимые составляющие, при этом должны быть соблюдены все требования и нормы государственных стандартов.

Если планируется самостоятельно заниматься системой отопления, то предварительно в обязательном порядке нужно ознакомиться с перечнем основных государственных стандартов. К ним относят:

• документы о строительных нормативах касательно теплоходных сетей;
• госнормативы о строительстве и основные положения о жилых зданиях (редакция 2005 года);
• стройнормативы о системах отопления и кондиционировании жилых помещений (редакция 1991 года);
• госстандарты об агрегатах, которые работают на основе твердого топлива (редакция 1995 года);
• госстандарты с описанием нагревательных устройств с производительностью в 100 кВт (редакция 1993 года).

Весь этот перечень является обязательным к ознакомлению. Во-первых, это позволит осуществить подключение в правильной последовательности, а значит, вся система будет работать исправно. Во-вторых, такие документы позволяют осуществить БЕЗОПАСНОЕ подключение.

Если нет уверенности, в том, что под силу перечитать всю литературу, или попросту лень брать такую документацию в руки, то лучше не рисковать не своим, не здоровьем своих близких, а сразу же вызвать специалистов.

Электрические и дизельные теплогенераторы

Подключение котла на солярке к радиаторной системе выполняется идентично обвязке газоиспользующих установок. Причина: дизельный агрегат функционирует по аналогичному принципу – управляемая электроникой горелка пламенем нагревает теплообменник, поддерживая заданную температуру теплоносителя.

Электрокотлы, в которых вода прогревается ТЭНами, индукционным сердечником либо за счет электролиза солей, тоже подсоединяются к отоплению напрямую. За поддержание температуры и безопасность отвечает автоматика, расположенная в электрическом шкафу, подключаемом к сети согласно приведенной электросхеме. Другие варианты присоединения показаны в отдельной публикации о монтаже электрических котлов отопления.

Настенные мини-котельные, оборудованные трубчатыми нагревателями, предназначены только для закрытых систем отопления. Для работы с самотечной разводкой понадобится электродный либо индукционный агрегат, который обвязывается по стандартной схеме:

Требования к обвязке

Обвязку твердотопливного котла длительного горения можно выполнить по многим схемам, которые должны учитывать правила:

1. Температура воды или любой другой жидкости, которая выходит с головного устройства системы, не должна превышать нормативные значения. Это касается давления, под которым подается теплоноситель.
2. Температура входящего в котел длительного горения теплоносителя не должна быть меньше 20 °С от аналогичного показателя воды, выходящей из теплообменника. Иначе в середине корпуса начинает конденсироваться влага.
3. Должны быть автоматические приборы, которые способны управлять мощностью агрегата длительного горения и обеспечивать стабильную температуру жидкости.

Лучше всего такие требования соблюдаются схемах, которые предусматривают наличие циркуляционных насосов.

Типичные схемы обвязки для твердотопливных котлов

Обвязка твердотопливного котла с теплоаккумулятором: схема и пояснение.

Этот вариант достаточно кропотливый и сложный, но и эффективный. В схеме этого типа аккумулятор играет роль специальной емкости буферного типа. В первый установленный контур, где двигается вода в момент розжига самого котла, встраивается блок постепенного подмешивания, в который вошли определенные элементы:

1. краны шаровые;
2. ;
3. грязевик;
4. насос циркуляционный;
5. клапан термостатический трехходовой;
6. устройство для контроля температуры.

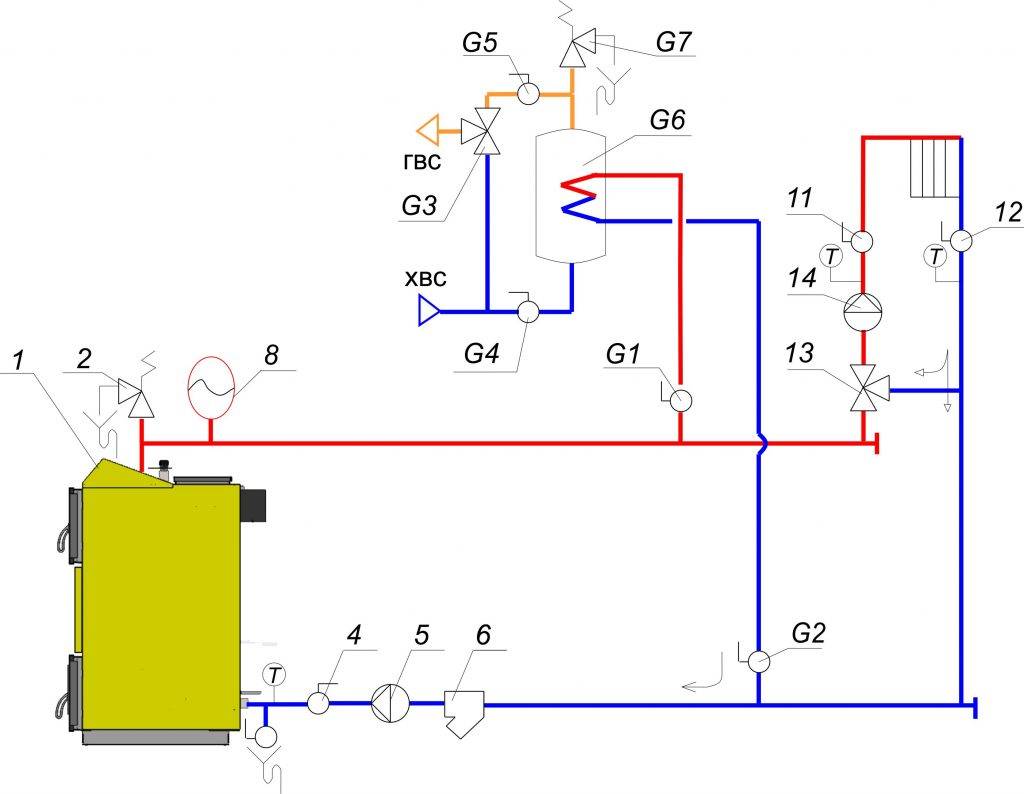

Схема обвязки с теплоаккумулятором

Обвязка твердотопливного котла отопления, схема которого состоит из таких устройств, отличается от других модификаций тем, что каждый компонент собран в единый блок, а теплоноситель направлен в сам бак, а не во всю систему отопления дома.

Данный метод позволяет подключать на выходе из нагретой емкости столько ветвей для отопления, сколько требует того площадь и индивидуальные потребности проживающий в помещении

Обратите внимание, что каждая ветвь обладает собственным небольшим циркуляционным насосом. Каждый контур разделен гидравлическим методом, а излишнее тепло концентрируется в баке

Обвязка с естественной циркуляцией топлива: схема и описание.

Этот вариант является самым простым, так как не предусматривает ни одного дополнительного элемента. Каждый этап выполняется исключительно вручную, а топливо добавляют постепенно и по потребности. Обязательное требование — трубы с максимально большим диаметром, чтобы образовать правильный контур глобального отопления.

Обвязка с естественной циркуляцией топлива

Обвязка принудительной циркуляции топлива: схема и пояснение.

Схема обвязки твердотопливного котла с циркуляционным насосом, который предназначается для равномерного и сбалансированного перемещения подобранного теплоносителя по связанной системе, дает возможность правильно отрегулировать температуру каждого установленного радиатора по отдельности. Значительный недостаток — хорошая и стабильная работа насоса напрямую зависит от переменчивого в своей работе и подаче электричества.

Схема обвязки принудительной циркуляции

Схема обвязки твердотопливного котла с гидрострелкой: описание.

Данный вариант подразумевает использование современного специального устройства — гидрострелки, которая представляет собой небольшую вертикальную трубу со значительным диаметром. Подключается она к выходу-входу котла. Данный метод подключения любого обогревательного прибора дает возможность подобрать оптимальную и индивидуальную температуру для каждого устройства отдельно.

Схема обвязки с гидрострелкой

Обвязка котла на твердом топливе полипропиленом

Пластиковые трубы имеют широкое распространение. Это обусловлено их приемлемой стоимостью, а также универсальностью. Благодаря полипропиленовым трубам можно избежать любых неприятностей и выполнить контур любой сложности. Скрепляются трубы посредством паяльника и фитингов.

Старайтесь сцепить их таким образом, чтобы соединений было как можно меньше.

Это обусловлено тем, что часто в участках пайки внутренний диаметр заужается, а из-за этого образуется ненужное гидростатическое напряжение и производительность котла падает. Если конструкция позволяет, то лучше применять отводы с плавным переходом, так вы исключите резкие перепады. Современный полипропилен спокойно выдержит температуру теплоносителя до 95°C, срок его эксплуатации достигает 50 лет без надобности производить какое-то серьезное обслуживание.

Подводя итог всего вышеописанного, стоит отметить, что описанные схемы обвязки твердотопливного котла очень популярны сегодня. Это обусловлено их простотой и надежностью. Для того, чтобы подобрать наиболее подходящий вариант для конкретного случая, лучше воспользоваться помощью специалистов.

Выбираем схему подключения твердотопливного нагревательного прибора

Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.

Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.
