Для чего нужна обвязка скважины и как она выполняется

Разновидности обустройства

Наибольшее распространение имеют скважины для водоснабжения. При обустройстве устья таких скважин применяются следующие основные способы:

Адаптер — специальное устройство, состоящее из 2-х частей, причем одна устанавливается на обсадной колонне с заглублением (на глубине зимнего промерзания), а вторая — на выходе напорной трубы, идущей от насоса. Такое устройство обеспечивает герметизацию устья и другие эксплуатационные потребности. Основной недостаток его связан с установкой внутри обсадной колонны, что уменьшает диаметр скважины, а значит, ограничивает выбор погружного насоса по размеру (мощности). Основные преимущества: низкая стоимость и малогабаритность.

Кессон — металлическая конструкция герметичного типа, заглубляемая в грунт на глубину 1-1,7 м (в зависимости от уровня промерзания почвы). Стенки кессона упрочнены стеклотканью с армировкой, а поверхность покрыта гидроизоляционным слоем из битумной мастики. С внутренней стороны все стенки сооружения утеплены, для чего обычно используется пенополипропилен (пенопласт). На днище такого устройства закреплена металлическая гильза, которая насаживается на обсадную колонну скважины, приваривается к ней и герметизируется. В кессон вводятся трубы и электропитание, причем места ввода тщательно герметизируются. Сверху конструкция имеет люк, через который человек может проникнуть внутрь.

Колодец. В такой конструкции роль кессона выполняет неглубокая (2-3 м) колодезная шахта, стенки которой выполнены из железобетонных колец. Можно использовать кирпичную или каменную кладку. Дно такого колодца заливается бетоном с армированием стальными прутьями.

Павильон. Это уже солидное сооружение, дно которого может заглубляться в грунт на 0,5-1 м. В павильоне размещается эксплуатационное оборудование (станция управления, гидробак, фильтрующие устройства и т.п.), а обслуживающий персонал свободно входит через дверь. Сооружение должно надежно защищать устье от осадков.

Приямок или бункер. Эта конструкция наиболее часто применяется в российской практике частного и коллективного домовладения. Для такого обустройства скважины роется котлован глубиной 1,7-2 м. На донной части делается бетонная стяжка с укладкой армирующих стержней. Стенки можно изготовить путем заливки бетона или кирпичной кладки. В верхней части бункера устанавливается люк, через который по лестнице вниз может спуститься обслуживающий персонал

Особое внимание уделяется гидроизоляции, причем гидроизоляционным материалом следует покрыть как наружную, так и внутреннюю поверхность стенок.

403 Forbidden

openresty

Нефтяная скважина и особенности ее обвязки

Трубная обвязка нефтяной скважины – это часть фонтанной арматуры, которая располагается на колонной обвязке. Предназначается для одного или двух скважинных трубопроводов, управления и контроля за потоком среды в межтрубном пространстве. Верхний конец скважинного трубопровода фиксируется в катушке, которая располагается на трубном оголовке.

Выпуск фонтанной арматуры осуществляется на рабочем давлении в пределах от 14 до 140 МПа. При этом сечение ствола может быть равно цифре от 50 до 150 мм. Фонтанная елка может иметь конструкцию в виде тройников или крестовин. Эти параметры определяются рядами труб, которые спускаются в скважину. Дополнительно система оборудуется кранами или задвижками.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
5. На металлической трубке адаптер опускается в скважину.
6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Общий порядок обустройства

Обустройство скважины (или, как принято называть, обвязка устья скважины) начинается с монтажа защитной конструкции (кессон, бункер и т.п.). Затем устанавливается оголовок и обеспечивается внешняя герметизация системы

Важное мероприятие по подготовке скважины к эксплуатации: спуск погружного оборудования

Насос для откачки воды или нефти опускается на страховочном тросе, к которому крепится питающий кабель. Спускаемая установка соединяется в единую систему при помощи хомутов. На трубе устанавливаются необходимые фитинги и крепежные элементы. Внутри кессона монтируется гидроаккумулятор для обеспечения постоянного потока поднимаемой жидкости. Он поддерживает необходимое давление, что стабилизирует работу насоса.

Необходимый элемент — станция управления с системой автоматики. В ее состав входят: схема включения-выключения насоса, реле давления, датчик сухого хода насоса, контролирующие приборы. Чаще всего схема автоматики монтируется непосредственно на корпусе гидробака. Завершающим этапом становится подведение электропитания

Важно при вводе кабеля обеспечить надежную герметизацию

403 Forbidden

openresty

Обустройство нефтяной скважины требует особой надежности, т.к. помимо рассмотренных требований возникает необходимость обеспечения экологической безопасности. Нефть не должна попадать в почву даже в небольшом количестве.

Повышенные требования к герметичности устья нефтяной скважины удовлетворяются при помощи специальной колонной головки и монтажа фонтанной устьевой арматуры. Обвязка устья предусматривает герметизацию межтрубного пространства. Выпускается несколько типов головок, в частности, одно-, двух-, трех-, четырех- и пятиколонные устройства.

https://youtube.com/watch?v=t8rwPz2mA54

Фонтанная арматура предназначена для:

• удержания насосно-компрессорной колонны труб;
• обеспечения герметичности;
• контроля межтрубного пространства;
• направления нефти и газа в выводящую линию;
• регулирование эксплуатационных режимов;
• обеспечения противодавления на забой.

В концевой зоне фонтанной арматуры находятся задвижки, соединяющие скважинную трубу с оборудованием для сбора нефти и отделения попутного газа.

Обустройство устья является важнейшим мероприятием по обеспечению работоспособности скважины после ее бурения. Только качественный и правильный монтаж оборудования позволяет создать необходимые условия для подъема жидкости. Для этой цели лучше использовать стандартные устройства и арматуру, способные обеспечить необходимую надежность.

Устройство источника: выбираем самый лучший

Для круглогодичной подачи воды в свой загородный дом наиболее часто используются песчаные или артезианские скважины. Разберем подробнее, какая из них лучше всего подойдет для вашего участка.

Песчаная скважина способна обеспечить чистой проточной водой небольшой дом и его придомовую территорию, из расчета среднего потребления не более 1,5 куб. м/час. Она идеально подойдет для дачи или небольшого коттеджа.

Бурится на глубину от 10 до 50 метров, чего хватает в большинстве случаев. Жидкость в такой скважине обычно чистая, но тем не менее установка фильтров обязательна, так как может содержать в себе различные примеси. Производительность довольно скромная не более 5 куб.м/час, и срок ее работы обычно находится в пределах 10 лет.

Бурится она на глубину более 100 метров. Главным достоинством считается огромный запас чистейшей воды. Она способна отдавать до 10 куб.м/час. Обычно этого хватает для бесперебойного водоснабжения большого дома с участком, в котором проживают 4–6 человек. При должном уходе способна проработать не менее пятидесяти лет.

Что такое обвязка

Важно для автономной подачи воды правильно подключить скважину. Нельзя просто оставить верхний вывод системы под открытым небом, присоединив к ней временные трубы (если речь не идет о дачном доме, где живут летом)

В загородном жилище, предназначенном для постоянного проживания, трубопровод следует делать более фундаментальным. Для этого трубы прокладывают в толще грунта, чтобы они проходили ниже уровня промерзания.

Под обвязкой подразумевают целый комплекс работ, который призван решить ряд задач, связанных с подключением и эксплуатацией насосного оборудования и трубопровода.

Обвязка скважины самостоятельно.

К числу таких мероприятий относятся:

• установка насосного оборудования, для чего используются электронасосы, которые нужно опускать в скважинное отверстие (с помощью троса их закрепляют либо на крышке адаптера, либо на оголовке);
• организация бесперебойного водоснабжения дома — для этого осуществляется подключение напорной трубы от электронасоса к водопроводу;
• защита скважин от промерзания, загрязнения и атмосферных осадков;
• обустройство трубопровода и запуск системы.

Выбирается нужная схема обвязки скважины.

Она включает такие этапы, как:

• обустройство кессона, приямка или адаптера;
• проектирование соответствующей конструкции системы водоснабжения;
• выбор насоса и фильтра, которые отвечают потребностям пользователя.

Схема водоснабжения частного дома из скважины

Организация водоснабжения частного дома включает в себя несколько обязательных элементов, без которых не обходится любая водозаборная система. Основными из них являются:

• Электронасос. Это может быть погружной глубинный или поверхностный насос в составе станции, когда уровень воды довольно высок, чаще всего для забора жидкости используются центробежные виды.
• Скважинная обсадная труба с системой крепления насоса. Здесь также существует несколько вариантов в виде скважинного оголовка, адаптера или обычной трубы от поверхностного электронасоса, помещенной в скважину.
• Помещение для размещения насосного оборудования. Это может быть приямок, кессон, небольшой сарай на поверхности или отдельная комната внутри жилого дома.
• Трубопровод. Обычно в качестве труб используются изделия из полиэтилена низкого давления (ПНД), опущенные в землю на глубину, исключающую их промерзание.
• Автоматика. Она состоит из системы фильтров, реле давления и холостого хода, гидроаккумулятора, манометра, при использовании поверхностного насоса для скваины все перечисленные узлы входят в состав насосной станции.
• Приборы для управления подачей воды.Подключение пользователей к источнику водоснабжения происходит при помощи различных фитингов, муфт, шаровых кранов.

Рис. 2 Схема обвязки скважины с установкой автоматических приборов

Виды гидроаккумуляторов

Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.

Перечень решаемых задач следующий:

1. Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
2. Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
3. Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
4. Поддержание постоянного давления в трубах.

Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.

У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:

1. Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
2. Груша легко заменяется.

Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства

Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться

Примерно половину объёма будет занимать воздух.

Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

1. Производительность насосной станции не может быть большей, чем дебит скважины.
2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

• предотвращение гидроударов, способных вывести из строя элементы и узлы;
• экономия моторесурса насоса методом периодических отключений когда это возможно;
• накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
• поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Схема водоснабжения частного дома из скважины

Предположим, что скважина уже есть. Из неё выведен шланг, насос для откачки воды опущен и провод от насоса вставляется в электрическую розетку. Как только мы вставили питающий кабель, включается насос и вода подаётся из шланга. Теперь, чтобы пользоваться водой автоматически, необходимо выполнить обвязку.

Схема обвязки скважины на воду состоит из следующих основных узлов:

1. Шланг соответствующего диаметра. Его задачей является передача воды от насоса к гидроаккумулятору. Диаметр шланга занижать нельзя, поскольку это может привести к прорыву трубы. Соответственно, чем дальше скважина находится от дома, тем мощнее должен быть насос.Под мощностью в данном случае понимается не только объем перекачиваемой жидкости в минуту, но и расстояние, на котором насос способен сохранить рабочее давление. То есть, выбирая оборудование, следует учитывать расстояние не только от точки забора воды и до выхода шланга из земли, но и от приямка до котельной вашего дома.
2. Гидроаккумулятор. Это самый основной узел. В его задачу входит накопление воды с целью снижения количества включений насоса. Перед гидроаккумулятором установлен пятивыводной штуцер, к которому подключается подводящий шланг, сам гидроаккумулятор, реле давления, манометр и основной отвод воды в дом. Соответственно, отводящий шланг от 5-выводного штуцера может приводить в коллектор, который в дальнейшем будет распределять воду по дому, либо в последовательную схему включения.
3. Реле давления. Это один из основных узлов автоматики. Этот узел будет размыкать и замыкать силовой контакт, который подает напряжение на устройство. Это позволит регулировать минимальный и максимальный порог давления воды в контуре.
4. Схема обвязки скважины включает в себя различные фитинги, переходы, краны, муфты и другие узлы. Всё это рассчитывается на этапе проектирования.

Обвязка скважины на воду при подключении трубопровода

Предлагаем рассмотреть варианты обвязки скважины на воду при подключении трубопровода. Для этого рассмотрим основные этапы обвязки и главные узлы.

Открытый летний вариант

Этот вариант подходит для дачной эксплуатации. Здесь приямок не обустраивают, а лишь надевают оголовок обсадной колонны на трубу, производят правильный монтаж насоса, выводят шланг на поверхность. Далее, при помощи соединительной муфты, подключают дополнительный шланг, который подводят к гидроаккумулятору либо используют непосредственно по принципу “насос в розетку”.

Вставили насос розетку – вода начинает идти из шланга с напором, характерным для конкретной модели оборудования. Этого будет достаточно для полива огорода.

В летний период обвязка не предполагает углубление шланга в грунт, что потребует слить воду с наступлением заморозков. В противном случае шланг может разорвать под давлением расширяющегося льда.

Приямок

Под приямком понимается углубление около скважины. Как мы и говорили ранее, глубина приямка должна быть не менее 1,6 м, но рекомендовано копать до 2 м. Приямок может быть оборудован из колодезных колец, выложен кирпичом, обустроен при помощи отработанных покрышек грузовых автомобилей либо залит под опалубку.

Всё это осуществимо сделать своими руками, за исключением установки колодезных колец, когда потребуется применять спецтехнику.

Подробные рекомендации о том, как самостоятельно сделать скважинный приямок (кессон) из кирпича, бетонных колец и прочих материалов, мы привели в этом материале.

Устройство кессона для водоснабжения частного дома от скважины

Самый простой и доступный способ обвязки кессона (приямка) скважины на территории частного дома – это выложить его из красного рядового кирпича. Кладется в один кирпич, предварительно выкопав траншею нужного размера.Выкапывают на глубину до 2 м, сторонами прямоугольника порядка 1-1,5 метров. Этого достаточно для удобства во время земляной работы и дальнейшей установки оборудования (рекомендации о том, как правильно выбрать оборудование для скважины с кессоном, мы приводили в отдельной статье). Кессон накрывается плитой, в которой делают отверстие для люка. Далее обсадную часть выступающей трубы срезают, устанавливают оголовок скважин и выполняют монтаж насоса.

Скважинный адаптер

Говоря о скважинном адаптере, имеют в виду угловой переход, который позволяет направить шланг из колонны скважины непосредственно в дом. Зачастую этот элемент либо устанавливают отдельно, либо он уже встроен в оголовок скважины. Его основная задача заключается в герметичности поворота, что особенно актуально при обустройстве незамерзающего водопровода. Монтаж скважинного адаптера выполняется в приямке.

Пример обвязки скважины на воду:

Конструкция фонтанной арматуры

ГОСТ 13846–84, подразумевает применение схем тройникового и крестового типа. В состав типовой фонтанной арматуры входят такие узлы, как:

• трубная головка;
• фонтанная елка;
• запорные устройства, управляемые в ручном режиме;
• дроссели.

Трубная головка предназначена для того, что на нее подвешивают НКТ в несколько рядов и обеспечения их герметичности. Кроме того, она принимает участие в некоторых технологических процессах, связанных с освоением, работой и обслуживанием скважины.

Это устройство, при необходимости выполнять замену установленных на ней боковых задвижек. Для этого применяют глухие пробки, устанавливаемые в резьбе, нарезанной в корпусе.

Фонтанная елка призвана решать следующие задачи:

• направление готовой продукции в линию;
• принятие участия в монтаже дополнительных устройств;
• выполнение замеров параметров работы трубопроводной сети;
• обеспечение спуска устройств для очистки скважинных труб.

Схема подключения и обвязка гидроаккумулятора

Для надежного функционирования насоса и надежности оборудование подключают к автоматическим схемам управления. К их числу относятся реле и манометр.

Также важную роль играет гидроаккумулятор. Многие его расценивают как накопительную емкость

Он помогает создать запас воды, что важно для бесперебойного водоснабжения, но выполняет и другие важные функции. Например, нужен для предотвращения гидравлических ударов, которые возникают при включении и выключении насосного оборудования, для продления срока службы электрического насоса

Система автономного водоснабжения и схемы обвязки гидроаккумулятора

Основная задача гидроаккумулятора — поддержание стабильного давления. Для выбора такого элемента нужно оценить условия эксплуатации системы, определить общий объем необходимой жидкости и др. Устанавливают гидроаккумулятор, нужные приборы подключают к гидробаку специальными гибкими шлангами.

Обвязка скважины — важное условие формирования эффективной системы автономного водоснабжения на участке. Несмотря на недостатки, лучшим вариантом считается устройство кессона, поскольку скважина защищена от замерзания

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

1. Производительность насосной станции не может быть большей, чем дебит скважины.
2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

• предотвращение гидроударов, способных вывести из строя элементы и узлы;
• экономия моторесурса насоса методом периодических отключений когда это возможно;
• накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
• поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Обвязка погружного насоса

Для подключения насоса к системе водоснабжения необходимо следующее оборудование:

• насос
• трубы, по которым вода будет подаваться вода
• крепежный трос, удерживающий насос в толще воды и не позволяющий ему утонуть
• манометр
• гидравлический бак
• устройство защиты от запуска насоса на сухом ходу
• оборудование для очистки воды (фильтр)

Схема обвязки скважинного насоса

При подключении погружного насоса между ним и водопроводной трубой обязательно устанавливается обратный клапан, препятствующий сходу воды из системы водоснабжения в скважину при выключенном насосе.

Если диаметр выходного штуцера и водопроводной трубы не совпадают, для включения насоса используется переходной ниппель.

На следующем участке трубы устанавливается фильтр. После которого устанавливается реле давления и манометр, с помощью которых осуществляется включение насоса в работу при снижении уровня давления воды в системе водопровода ниже установленного значения.

Каждый элемент обвязки погружного насоса, по сути, является сложным узлом, выход которого из строя приведет к неисправности всей системы водоснабжения. Поэтому на каждом участке дополнительно монтируется запорная арматура, позволяющая не разбирать всю обвязку, а выполнять лишь локальный ремонт, отсоединяя нужный участок системы. Для этого лучше использовать краны типа американка.

Основные особенности обвязки

Если вы хотите оставить верхний вывод скважины на улице, то пользоваться ею можно будет лишь летом. Если подсоединить в тёплое время года к оголовку водопровод, то использовать источник можно будет до первых холодов. При необходимости поступления воды в дом круглый год трубопровод следует сделать постоянным. Для этого его укладывают ниже линии промерзания. Это указывает на то, что вход в скважину должен располагаться на глубине в 2 м.

Защитить источник воды необходимо не только от промерзания, но и от попадания мусора. Помимо прочего, оборудование необходимо периодически обслуживать, а скважину – чистить. Поэтому к системе должен быть обеспечен свободный доступ.

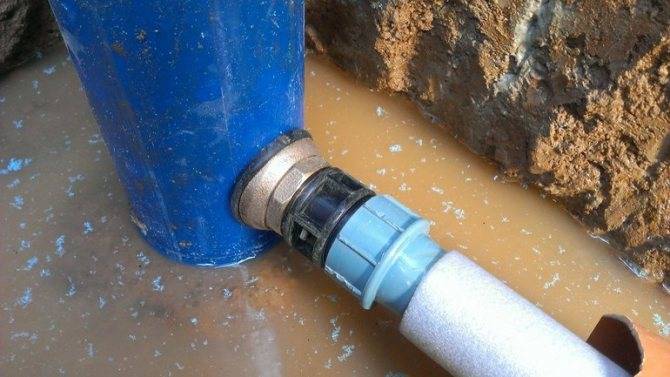

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
5. На металлической трубке адаптер опускается в скважину.
6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Скважинный адаптер

С этим устройством можно не устанавливать дорогостоящий кессон, но насосное и другое оборудование придётся разместить в отдельном сарае или же в доме. Кроме дешевизны, преимуществом применения адаптера является то, что обсадную трубу можно полностью спрятать под землёй.

Монтаж выполняется следующим образом:

1. Обсадная труба обрезается по уровню земли и обкапывается вглубь примерно на полтора метра.
2. При помощи коронки вырезается отверстие в трубе для монтажа адаптера.
3. Адаптер устанавливается снаружи, а глубинный насос опускается в колодец при помощи напорной трубы, на которой он закреплён.
4. Лишняя часть опорной трубы обрезается, и на это место устанавливается ласточкин хвост (так называется второй элемент адаптера).
5. На металлической трубке адаптер опускается в скважину.
6. Вырытая яма засыпается землёй.

Монтаж можно произвести самостоятельно. Необязательно прибегать к услугам специалистов. Если используется кессон, то лучше сделать его закрытым. Вся конструкция должна быть максимально герметичной.

Рекомендации по вопросу адаптера, кессона и приямка

Если обвязка скважины будет выполняться вами самостоятельно, то, по мнению потребителей, важно подумать о том, по какой технологии будет обустраиваться место вывода на воду. Это может быть:

• приямок;
• кессон;
• адаптер.

В качестве альтернативного решения выступает строительство наземного сооружения. Однако этот вариант оправдан лишь в том случае, когда скважина находится в теплой климатической зоне. При понижении температуры помещение будет требовать отопления, что нерентабельно.

Обвязку скважины будет осуществить очень просто, если изготовить приямок. Дополнительную выгоду удастся получить, если имеется доступ к стройматериалам бывшего употребления. В качестве одного ограничения выступает уровень подземных вод, который должен быть достаточно низким, в противном случае, как подчеркивают домашние мастера, приямок окажется затоплен. Изготовить его можно из бетонных колец, кирпича или опалубки из бетона.
