Как сделать обвязку системы отопления: описание схем для котлов, радиаторов, насосов и трубопроводов

Управление температурным режимом и влажностью

Регулировка температуры бывает централизованной (на теплопункте), что предусмотрено для городских многоэтажных зданий и индивидуальной, которая бывает:

• ручная (через краны);

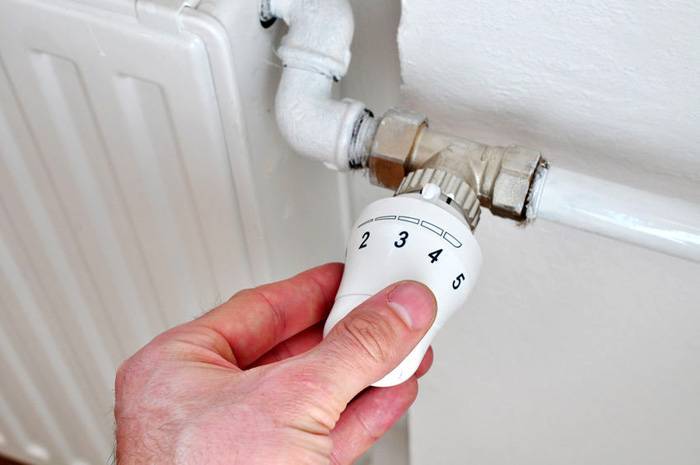

• автоматическая с оснащением радиаторов термодатчиками, которые позволяют в частных домах выбирать комфортную температуру в помещениях.

При наладке одно- или двухтрубной системы отопления частного дома понижается влажность воздуха, поэтому в помещениях необходимо устанавливать увлажнители, оборудовать аквариумы и создавать мини-оранжереи, которые повышают влажность до нормы.

Двухтрубный отопительный контур частного дома смонтировать своими руками несложно, для этого необходимо сделать грамотные расчёты, чётко соблюдать инструкции и следовать советам специалистов.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

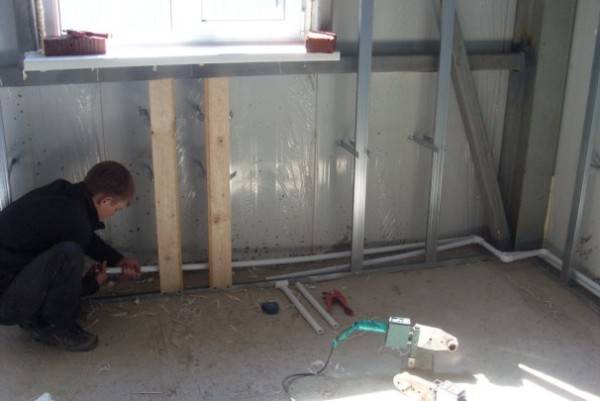

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

1. Схема с естественной (гравитационной) циркуляцией, открытая система;
2. Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

1. Расширительный бак мембранного типа (экспанзомат);
2. Циркуляционный насос;
3. Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).

В состав группы безопасности входят следующие устройства:

1. Корпус;
2. Термоманометр;
3. Предохранительный сбросной клапан;
4. Ручной или автоматический воздухоотводчик.

Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Видео-уроки по установке радиаторов отопления

• https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2808-obvyazka-radiatora
• https://blsh.complex-ideas.ru/uslugi/otoplenie/radiatoryi-otopleniya/obvyazka/
• https://ZnatokTepla.ru/truby/podklyuchaem-radiator-otopleniya-k-polipropilenovym-trubam.html
• https://msklimat.ru/podklyuchenie-batarei-otopleniya-polipropilenom.html
• https://vse-otoplenie.ru/obvazka-radiatora-otoplenia
• https://gidroguru.com/otoplenie/otopit-pribory/radiatory/1163-obvyazka-radiatorov-otopleniya
• http://www.PortalTepla.ru/radiatori-otopleniya/obvyazka-radiatorov-otopleniya-polipropilenom/
• https://otoplenie-doma.org/obvyazka-radiatorov-otopleniya-polipropilenom.html
• https://remontonly.ru/podklyuchenie-radiatorov-otopleniya-shemy-obvyazki-montazh-batarej.html
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://stroychik.ru/otoplenie/ustanovka-radiatorov

9 379

Виды отопительных котлов

Котлы отопления в призме рассмотрения вопроса можно разделить на 3 группы, отличающиеся по способу обвязки:

1. Настенные – газовые, электрические, жидкотопливные;
2. Напольные газовые, электрические, жидкотопливные;
3. Напольные твердотопливные.

Сложность схемы обвязки зависит от наличия встроенного оборудования. Следует знать, что для напольных котлов отопления лучшими материалами обвязки являются стойкие к высокой температуре стальные или медные трубы. Температура в зоне напольного котла может достигать значений в 90 – 95С и быть предельной для целостности полимерных труб, даже стабилизированных.

 Настенные котлы чаще всего работают на температурах до 75С, для обвязки можно применять полимерные трубы, желательно стабилизированные алюминием или стекловолокном.

Напольные твердотопливные котлы не имеют качественной регулировки температуры теплоносителя на выходе, имею высокую температуру и циклический режим работы. Цикличность обусловлена временем сгорания очередной загрузки топлива – угля, дров, торфа, брикетов и так далее. Обвязка такого оборудования выполняется строго из металлических труб. Для сглаживания циклов и сохранения теплоты в схему обвязки включают теплоаккумулятор.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел

Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности

Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто

Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией

Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.

https://youtube.com/watch?v=pkdAhF84Sjk

Какие трубы лучше для обвязки котельной

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник ????  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты.

– начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла.

Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки.

С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей.

Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь.

Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом.

А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

Схема обвязки: классическая

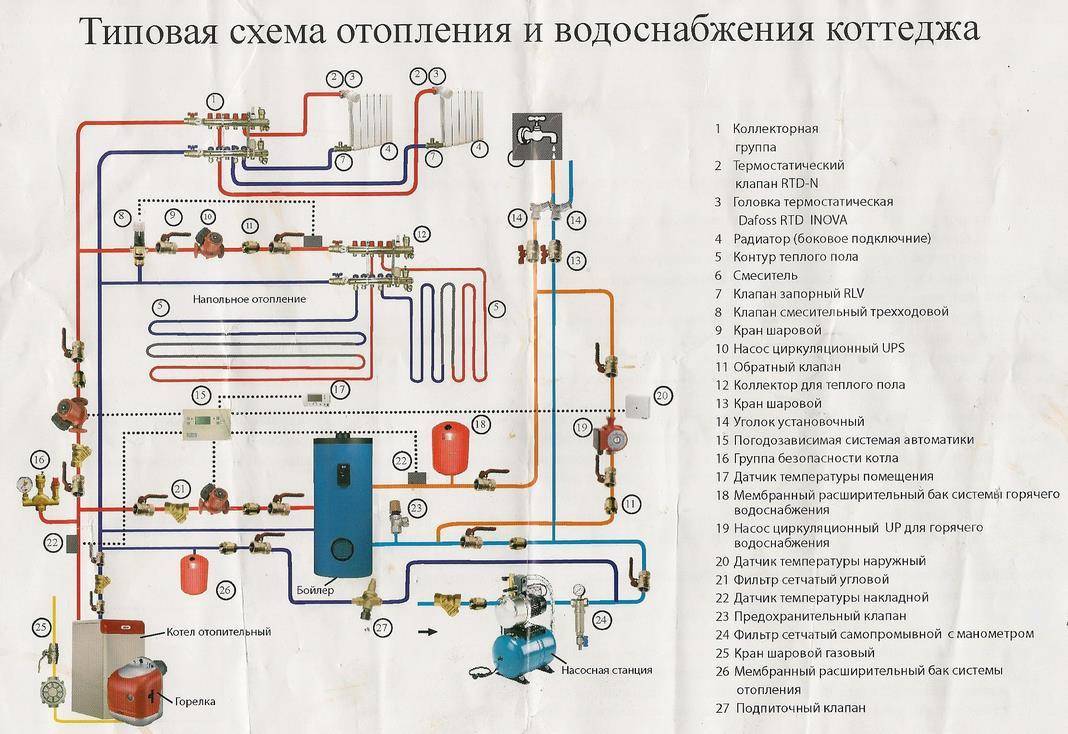

Классическая схема обвязки для коттеджа

Как уже было сказано выше, эффективная работа отопительной системы полностью зависит от правильно выполненной обвязки отопительного оборудования.

Чтобы не происходило больших перепадов температуры, следует уделить внимание её регулировке на входе-выходе. Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения

Следует учитывать, что сначала выполняется циркуляция по малому контуру системы, это происходит до того, как температура становится оптимальной для обогрева, и только потом теплоноситель поступает в большой контур, с помощью которого и происходит обогрев всего помещения.

Поэтому большое значение имеет создание системы отопления из нескольких контуров, ведь именно они могут обеспечить регулировку температуры.

Элементы, которые необходимо иметь в конструкции – насос для циркуляции, распределительный клапан, бачок для расширения, шаровые краны и краны для балансировки и слива, манометр, фильтр для прохода, обратный и предохранительный клапаны, крепёжные детали и др.

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;

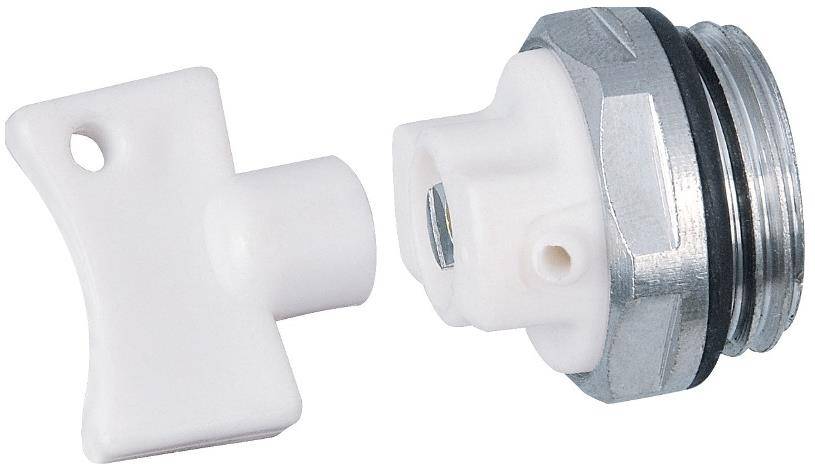

• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

• https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
• https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
• https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
• https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
• https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html
