Как правильно оборудовать скважину на воду

Виды скважин по типу грунта и глубине бурения

В большинстве регионов западной части РФ под указанные требования попадают песочные водоносные горизонты верхнего залегания. Поэтому скважина для воды до этого слоя так и называется: скважина на песок.

Использование артезианской воды требует получения специального разрешения в местном отделении Министерства водных ресурсов. В отличие от верхних водоносных горизонтов вода в артезианском известняковом слое находится под давлением и поступает наверх самотеком. Бурение и обустройство артезианской скважины на воду могут выполнять только организации со специальной лицензией.

Виды скважин от глубины залегания водоносных слоев

В песчаных и рыхлых слоях используются фильтр. Он должен задерживать грунтовую породу и не дать размыть грунт вокруг места забора воды. Фильтр представляет собой отрезок обсадной трубы с множеством просверленных отверстий, закрытых мелкой сеткой. Если водоносный горизонт достаточно прочный, и в насос не попадают механические примеси — можно обойтись и без него.

Какие трубы лучше

При обустройстве на участке водопровода нельзя забывать о трубах для скважины. При бурении монтируется обсадная колонна, которая защищает от обрушения стенки скважины и от попадания выработанной породы в ствол. Трубы для скважин на воду герметично между собой соединяются и препятствуют попаданию плохо очищенной воды из верхних горизонтов в водопровод.

Обсадная колонна во время работы выдерживает большие нагрузки и должна обладать механической прочностью, стойкостью к коррозии и выдерживать высокое давление. Большое значение имеет материал, из которого она изготовлена. Давайте рассмотрим этот вопрос подробно, чтобы вы могли определить, какую трубу лучше использовать.

Асбестоцементные трубы

Изготовленные из асбестоцемента трубы – одни из самых давно и часто используемых для сооружения водопроводов. Главным их достоинством является неподверженность коррозии. Давайте рассмотрим другие якобы преимущества:

1. Низкая стоимость. Да, стоят они дешево. Вот только доставка асбестоцементных труб на участок влетит вам в копеечку. А также их монтаж. А еще под асбестоцементные трубы нужны скважины самых больших диаметров, так как у них для прочности делают очень толстые стенки.
2. Долговечность. Вопрос, конечно, интересный. Если все будет хорошо, то эти трубы простоят и больше заявленных 50 лет. Но асбестоцемент очень хрупкий, после установки конструкции любые работы в них исключены. Сместятся ли водоносные горизонты, заилится ли скважина, сделать вы уже ничего не сможете.
3. Считается, что асбестоцемент безопасен для здоровья. Но при покупке изделий из него обязательно нужно убедиться, что марка позволяет использовать трубы для питьевой воды.

Асбестоцементные трубы из-за особенностей материала используют только как обсадные колонны в артезианских скважинах глубиной до 100 м, на песках использовать их нельзя.

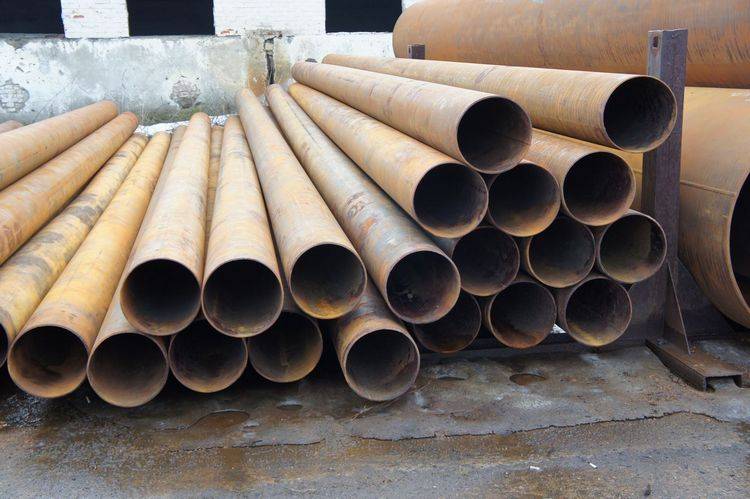

Стальные трубы

Если говорить о том, какие трубы лучше для скважины, ответ однозначный – из стали, с толщиной стенки не менее 6 мм:

1. Срок их эксплуатации – 50 лет. Столько же времени обычно разрабатывается скважина.
2. При взаимодействии с водой металл не выделяет вредных для человека элементов. Даже если в воду попадет ржавчина, удалить ее легко простым бытовым фильтром.
3. В процессе установки и эксплуатации металлическую трубу повредить сложно.
4. Ее можно устанавливать при глубоком залегании грунтовых вод и на песках.
5. Внутри стальных труб можно вести буровые работы.

Единственный их недостаток – растущая ежегодно цена.

Пластиковые трубы

Пластик относительно недавно стал использоваться как материал для труб:

• нПВХ – непластифицированный поливинилхлорид;
• ПП – полипропилен;
• ПНД – полиэтилен низкого давления.

Пластиковые трубы имеют ряд достоинств:

• низкая стоимость;
• неподверженность коррозии;
• легкость монтажа.

Он нетоксичен и не разрушается в грунте.

Недостатки:

• пластиковые трубы хрупкие;
• они не подходят для так называемых «сложных» грунтов, в том числе песков;
• после установки в обсадных трубах из пластика не допускается проведения никаких работ;
• максимальная глубина скважины – 60 м.

Нержавейка, оцинковка, эмаль

По поводу оцинкованных труб скажем сразу – их установка допускается только в скважины для технической воды. Давно установлено, что при окислении они выделяют опасный для человека оксид цинка.

Эмалированные трубы изготавливают из труб с тонкой стенкой, которые покрывают эмалью. Произвести их монтаж, не повредив хрупкого покрытия невозможно, следовательно, проржавеют такие отнюдь не дешевые трубы очень быстро.

Устанавливать в качестве обсадных нержавеющие трубы – просто расточительство. Стоят они очень дорого, использовать их имеет смысл только в тех случаях, когда следует абсолютно исключить возможность коррозии.

Монтаж адаптера

Установка адаптера для подключения погружного насоса не является сложной операцией, но требует наличия электромеханического инструмента (дрель, перфоратор) и специальных комплектующих: коронки по металлу с диаметром адаптера, трубы с резьбовой канавкой длиной около 2 м под установочную адаптерную резьбу.

Хотя насос подвешивается к герметичной крышке скважины, адаптер испытывает нагрузку столба воды в напорном шланге, он может выдержать вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы НПВХ, испытывающих дополнительное давление грунта — оно может вызвать изменение геометрии оболочки и появление протечек в зоне крепления фитинга. Поэтому адаптер врезают в металлическую трубу колонны, монтаж проводят следующим образом:

• Выкапывают яму вокруг обсадной трубы и канаву ниже глубины промерзания грунта от скважины к дому глубиной около 1,5 м.
• Обрезают болгаркой верх обсадной трубы. Обычно ее закапывают под землю и накрывают герметичной крышкой, но это не гарантирует защиту от попадания грунтовых вод в канал, поэтому часто оставляют небольшой участок трубы наверху.
• Готовят электронасос к погружению, подсоединяя к нему трос, напорный трубопровод, которые связывают вместе с кабелем питания стяжками или изоляционной лентой.
• Сверлят в стенке обсадной трубы отверстие нужного диаметра коронкой по металлу, изнутри трубы вставляют одну часть адаптера. Для этого его полностью собирают, накручивают на монтажную трубу и опускают в скважину, подсвечивая фонариком.

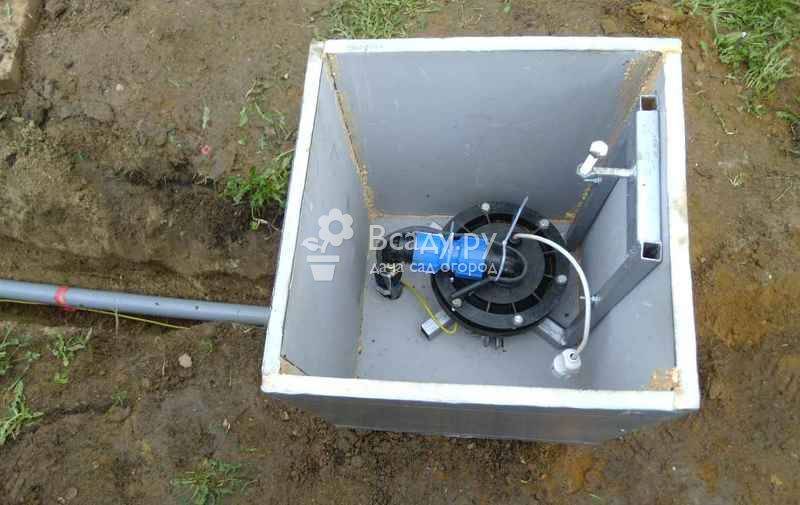

Скважинный адаптер

• После просовывания части адаптера через боковое отверстие обсадной трубы, его зажимают наружной гайкой через резиновую прокладку разводным ключом, ответную часть вместе с монтажной трубой извлекают из колодца.
• Обрезают напорную трубу ПНД от электронасоса необходимой длины, на свободный конец устанавливают вторую часть адаптера с соединением ласточкин хвост.
• Прикручивают к ответной части адаптера монтажную трубу и опускают его вместе с напорным трубопроводам и электронасосом в скважину, фиксируя соединение ласточкин хвост с деталью, закрепленной на обсадной колонне.
• Устанавливают поверх скважины герметичную крышку, привязывают к ее внутренней части трос, кабель питания электронасоса подключают к клеммам разводной коробки, находящейся в боковой части корпуса крышки.
• Через переходную муфту подключают к боковой части адаптера водопроводную линию из ПНД, поступающую в дом, по окончании работ траншею и яму засыпают поднятым грунтом.

Основные этапы подключения адаптера

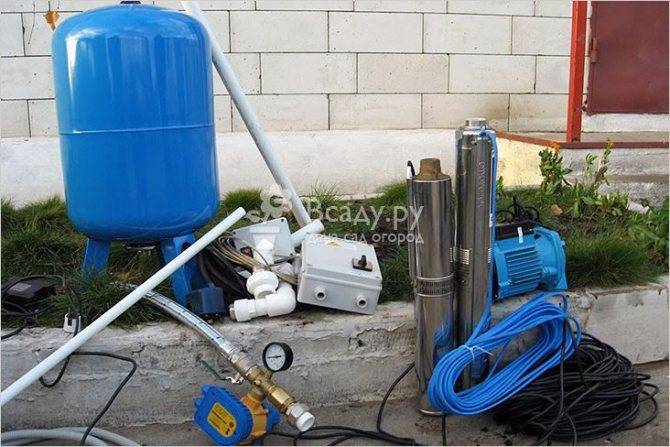

Оборудование для скважины

Чтобы добывать воду из-под земли понадобится ряд обязательных элементов:

• обсадная труба;
• перфорированная труба или заборный фильтр;
• насос;
• оголовок.

Кроме того обустройство скважины на даче может включать кессон либо утепление трубы, скважинный адаптер или гидроаккумулятор.

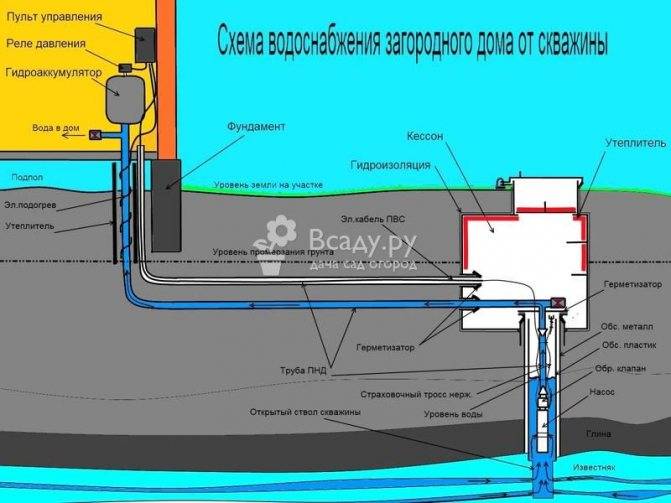

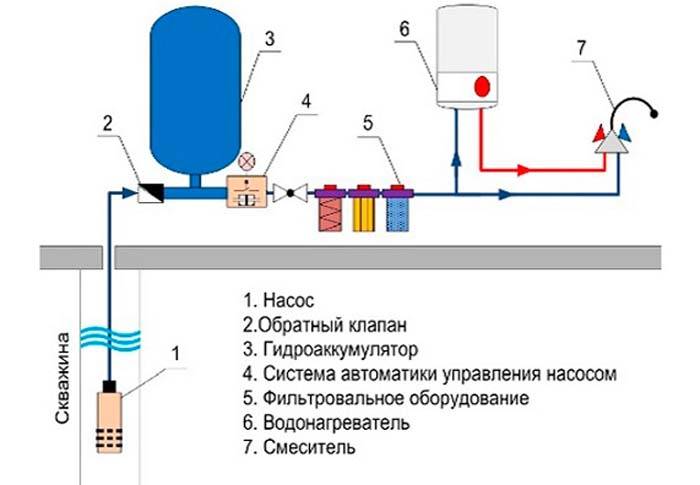

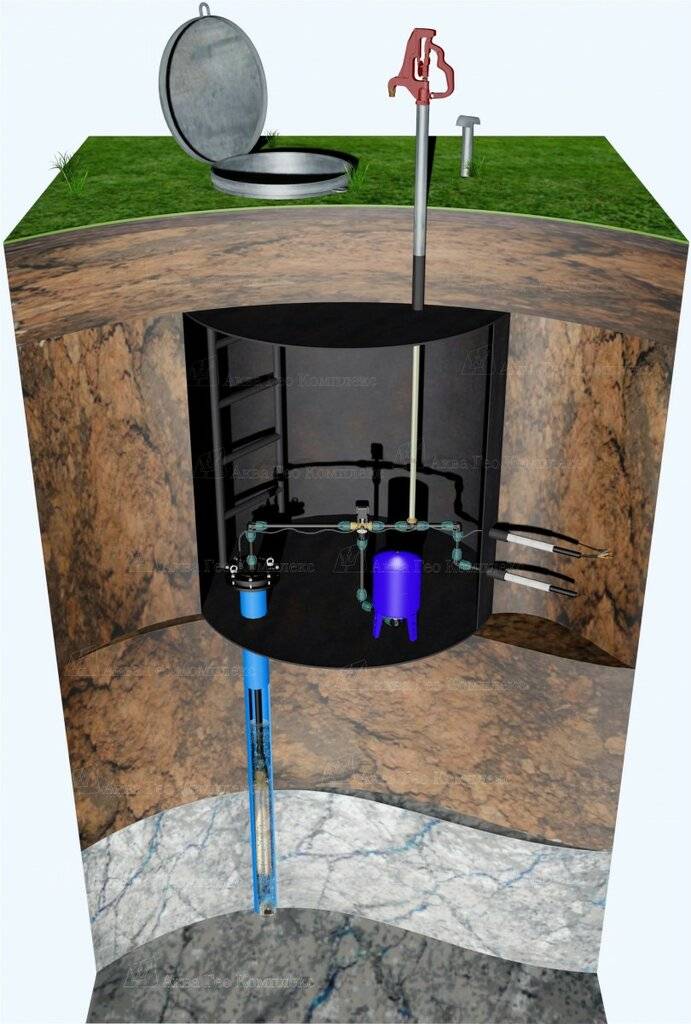

Схема водоснабжения частного дома от скважины

Утепление скважин для круглогодичной подачи воды

Утепляющее оборудование для скважины необходимо для бесперебойной подачи воды при отрицательной температуре воздуха. Для этого обустраивают кессон, заглубленный в землю ниже уровня промерзания грунта.

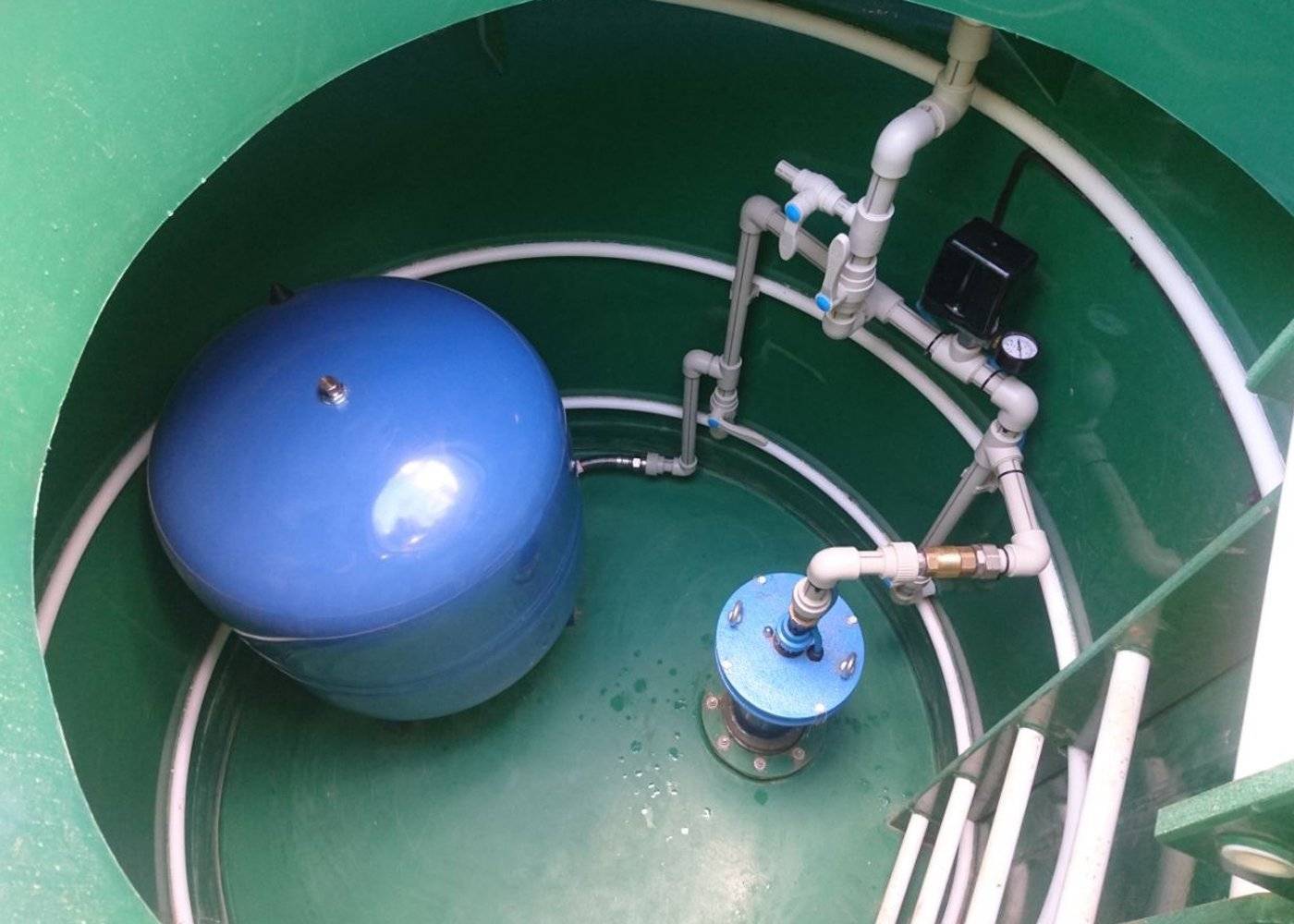

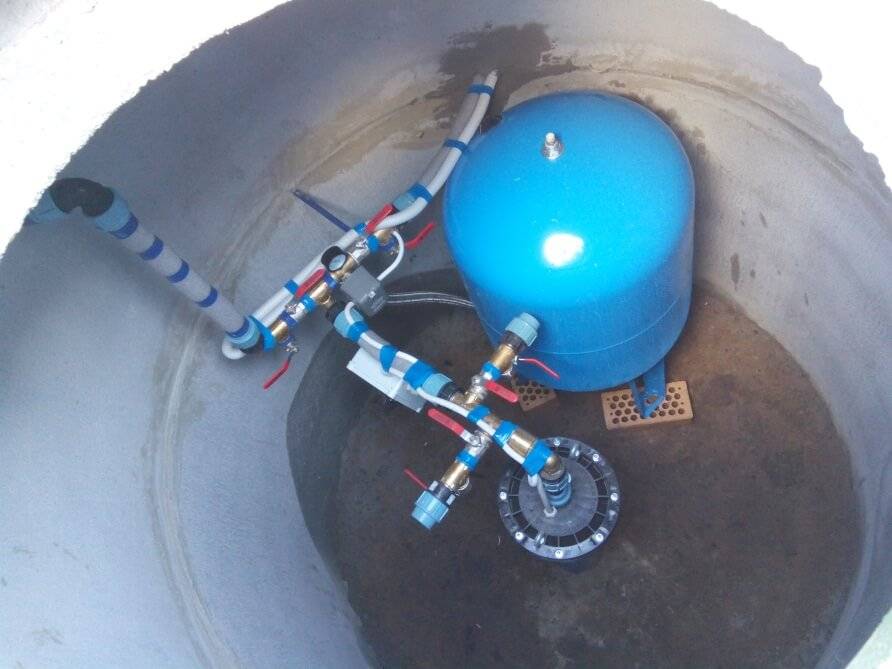

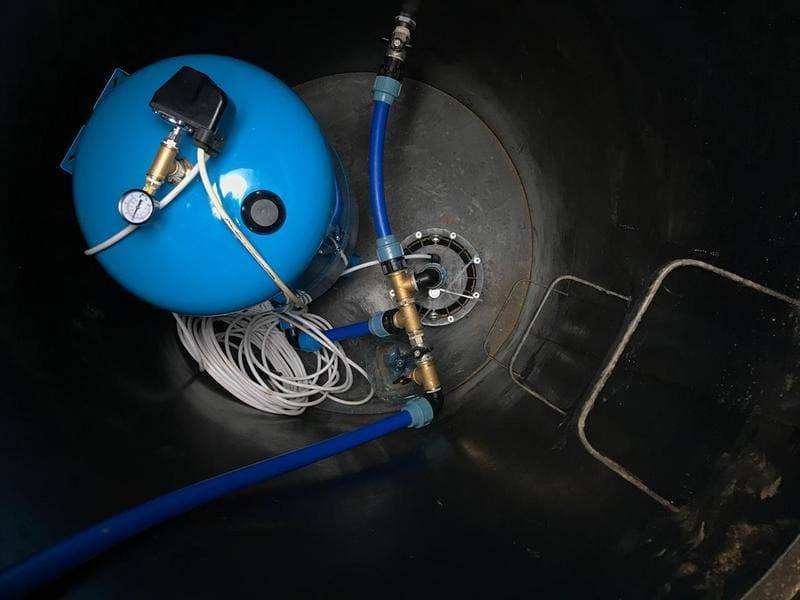

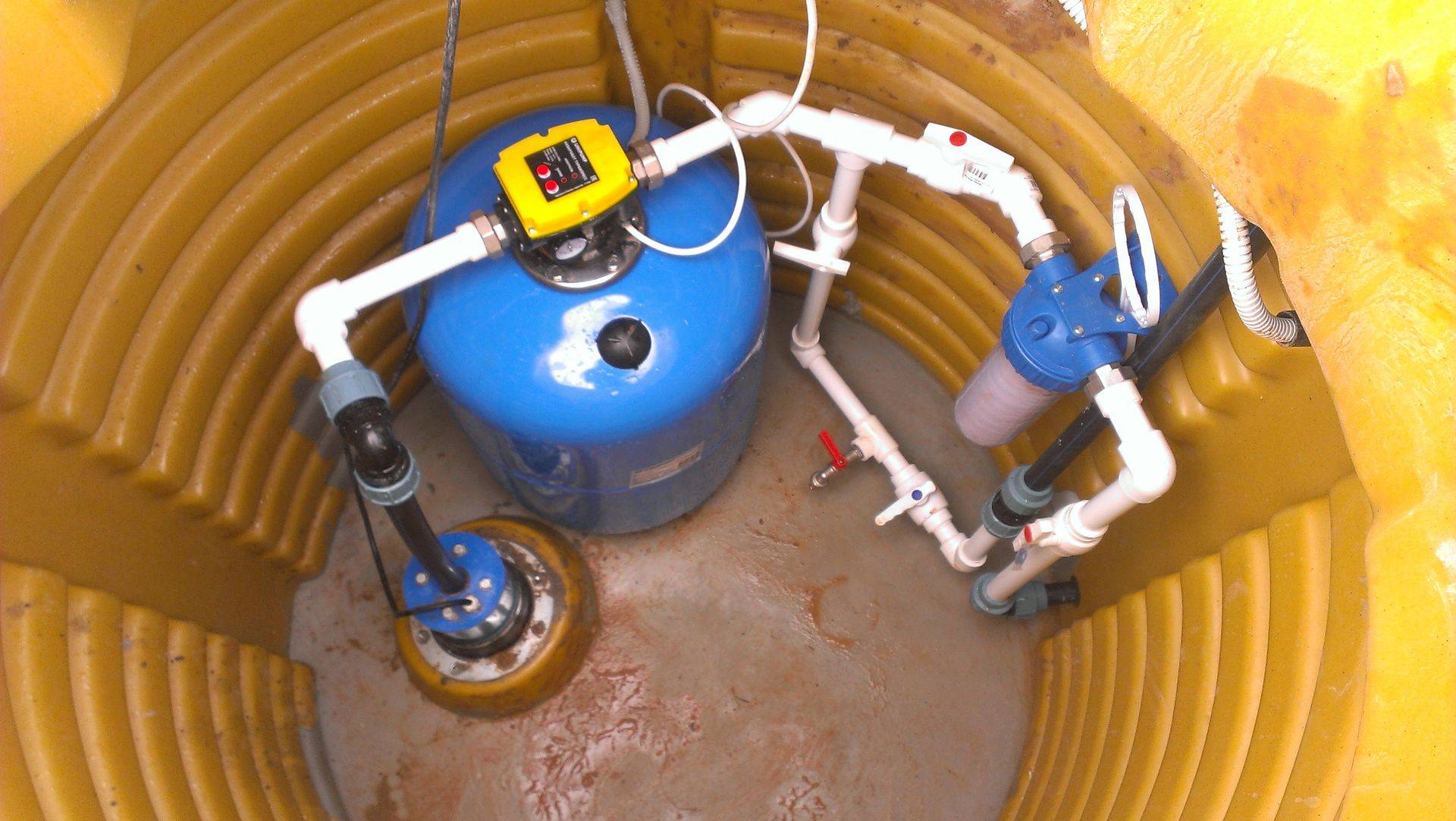

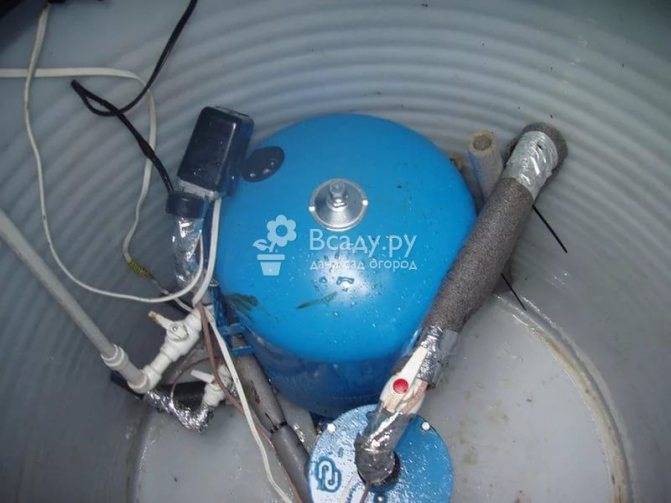

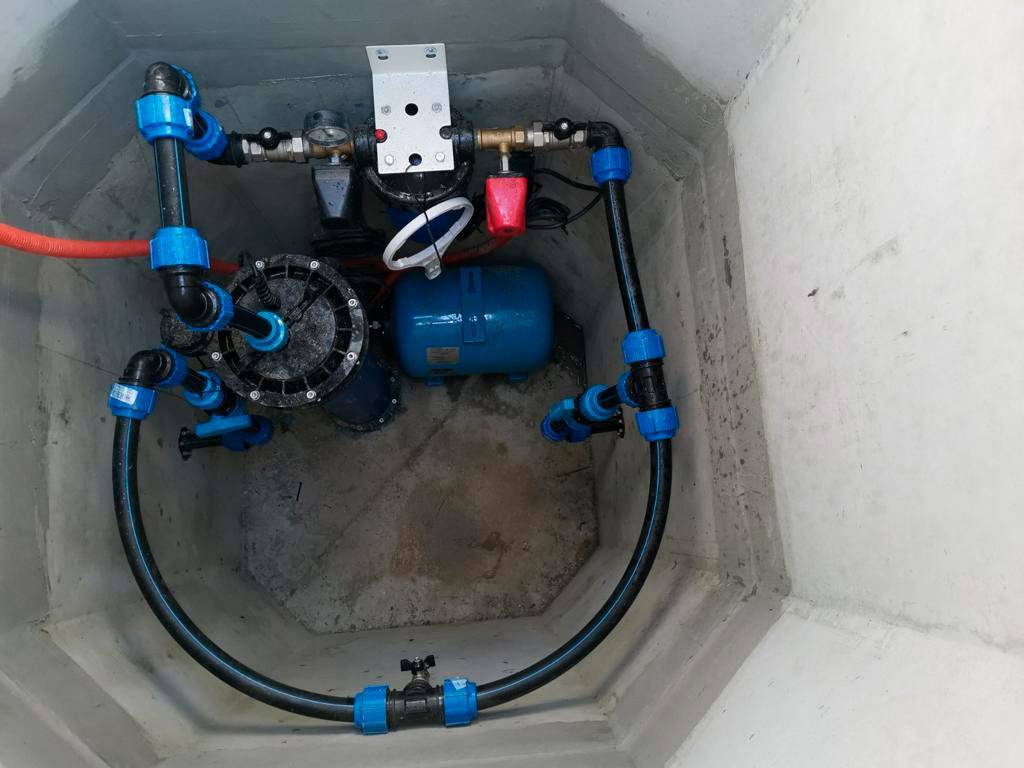

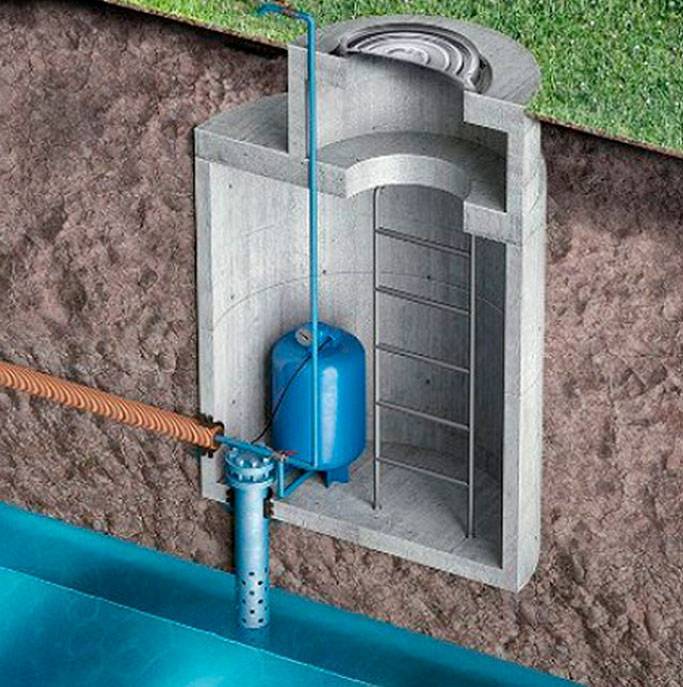

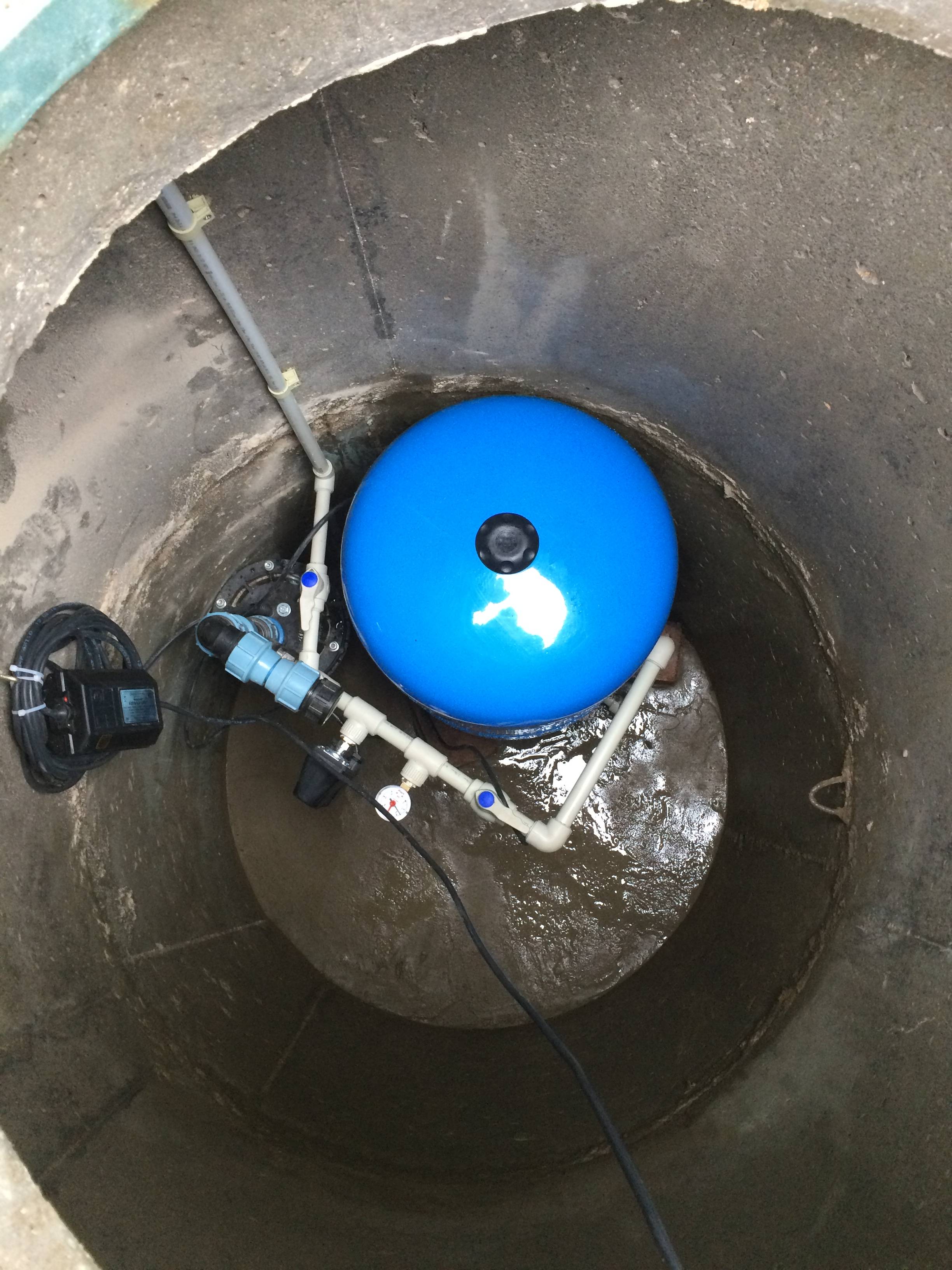

Обустройство оборудования скважины в кессоне для защиты от замерзания

Форма и объем кессона подбирается исходя из габаритов размещенного в нем оборудования. Обычно в кессон помещают:

• гидроаккумулятор;
• втягивающий насос (при глубине залегания водоносного слоя не ниже 8 м от уровня насоса);
• системы автоматики.

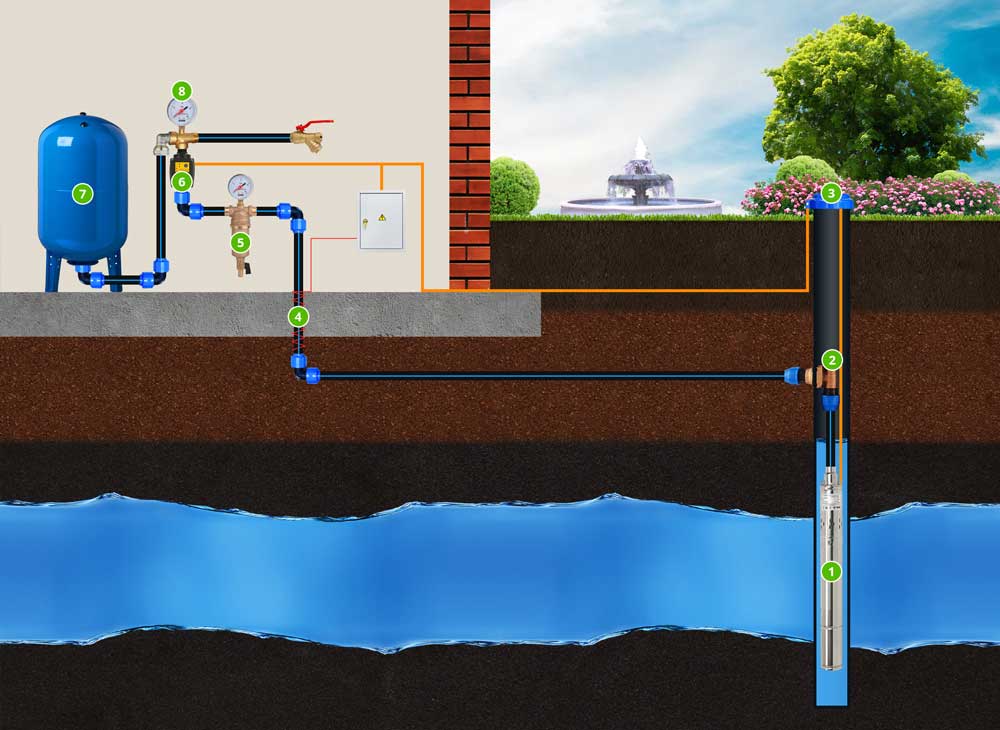

Второй распространенный вариант — использование скважинного адаптера и прокладка водопроводной трубы к дому ниже уровня промерзания.

В каких случаях необходим гидроаккумулятор

Основное назначение гидроаккумулятора — сглаживание гидравлических ударных нагрузок при включении насоса и облегчение режима его включения. В настоящее время существуют гидроаккумуляторы повышенной емкости, которые могут частично исполнять роль водяного накопителя.

Гидроаккамулятор необходим для сглаживания гидроударов на насос при отключении электроэнергии

Тем не менее полное опустошение такого адаптера приводит к неправильной работе автоматики, аварийному режиму запуска насоса. Поэтому в местах с частым отключением электроэнергии нужно использовать дополнительную накопительную емкость, размещенную на несколько метров выше места установки водяных кранов.

Выбираем оборудование для скважины на воду

Чтобы подобрать все необходимое для нормальной подачи воды из скважины необходимо провести расчеты, учитывая следующие факторы:

• среднесуточный и максимальный расход воды учитывая полив, бытовые расходы, дополнительные затраты;
• глубину залегания водоносного слоя;
• собственное давление в артезианской скважине, если планируется глубокое бурение;
• диаметр обсадной трубы;
• характер водоносной породы.

Необходимое оборудование для скважины на воду Для облегчения выбора оборудования можно руководствоваться информацией о среднесуточных нормах потребления воды. Средние расходные характеристики некоторых бытовых точек водозабора: туалет — 1,3 л/ мин; душ — 8-10 л/мин; кухонная мойка — 8,5 л/мин.

Стандартное давление в водопроводной трубе составляет 4 атмосферы, хотя для бытового пользования достаточно и 2 атм. (1 атм. равно давлению водяного столба высотой 10,19 м).

• Максимальная глубина всасывания для втягивающего насоса составляет не более 8-8,5 м.
• Емкость накопительного бака подбирается исходя из среднесуточного потребления.
• Производительность насоса не должна превышать максимального дебета в скважине.

Погружной насос выбирают по нужной высоте подъема воды, включая высоту расположения накопительного бака над уровнем земли. Высота подъема и рабочая производительность насосов указывается в каталогах производителей и в паспорте самого изделия.

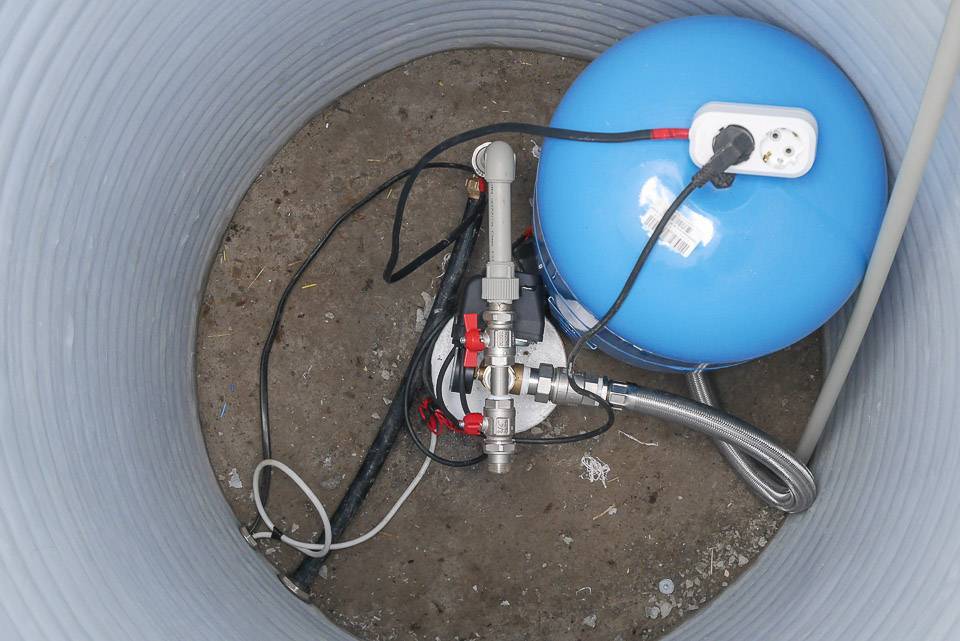

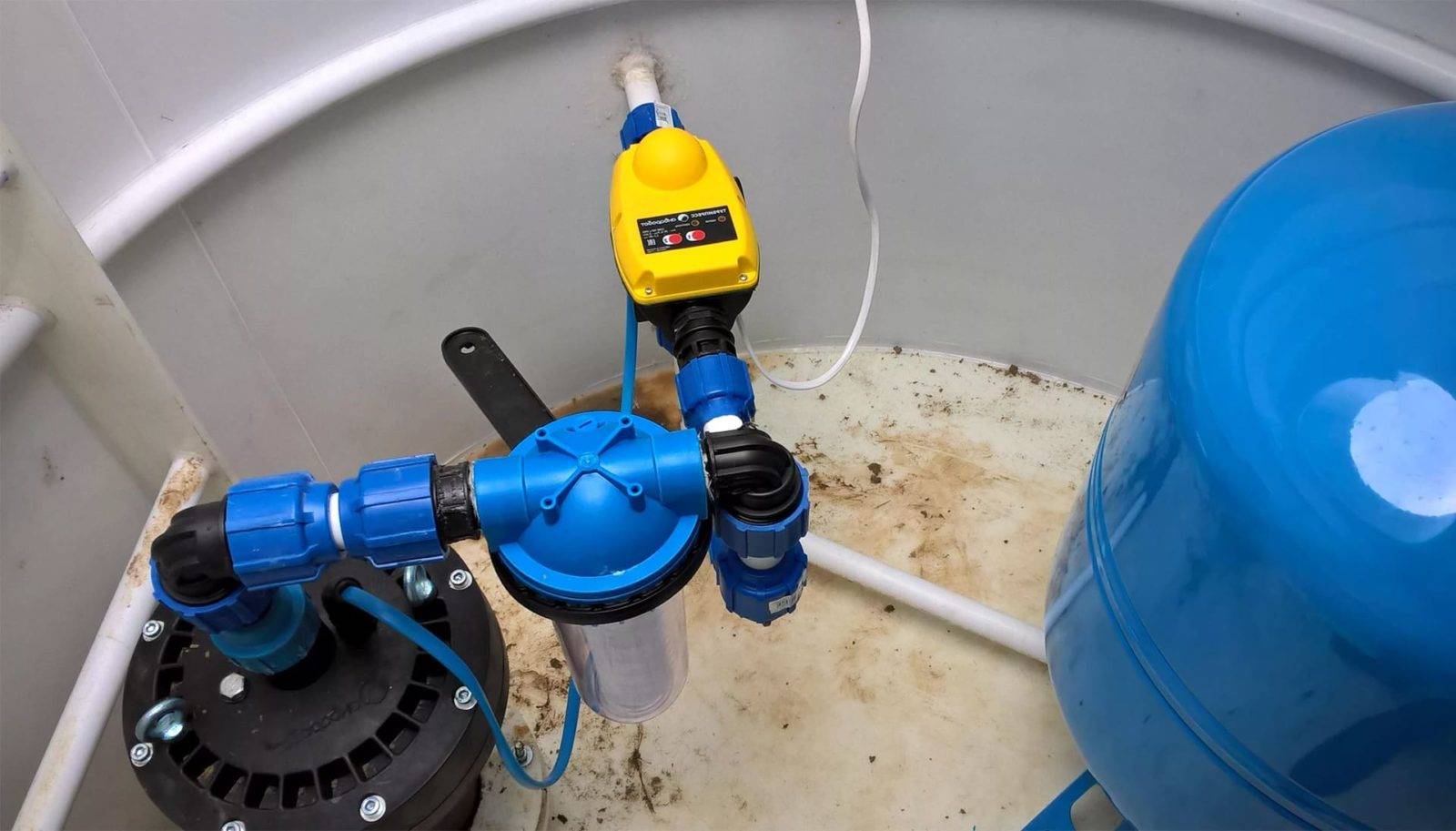

Порядок установки гидроаккумулятора

Для того чтобы вода подавалась без перебоя, нужно обязательно установить гидроаккумулятор. Его установка может быть выполнена непосредственно в кессоне или же в подвале дома. Система работает очень просто:

Схема подключения гидроаккумулятора.

1. Насос включается, вода поступает в пустой бак и наполняет его.
2. Кто-то в доме открывает кран, и вода поступает в него из гидроаккумулятора, а не прямиком из скважины.
3. При необходимости насос будет сам включаться и наполнять гидроаккумулятор водой.

Емкость должна быть встроена в систему таким образом, чтобы в дальнейшем ничто не мешало ее ремонту или замене. Система предусматривает обязательный монтаж обратного клапана. Он встраивается в месте установки бака, по ходу потока воды. Перед и после баком устанавливается дренажный кран. Гидроаккумулятор лучше закреплять с резиновым уплотнителем. Благодаря этому вибрация будет менее выраженной.

На этом считается завершенным. При желании вы можете установить различную автоматику, которая упростит и сделает эксплуатацию системы более эффективной. Удачной вам работы!

Советы по обустройству скважины

При самостоятельном создании локального источника необходимо обстоятельно изучить рекомендации специалистов.

Профессионалы предлагают начинающим мастерам несколько полезных советов:

1. При залегании грунтовых вод ниже уровня промерзания почвы защитные конструкции лучше располагать на поверхности. Допускается использовать адаптер.
2. Для постоянного проживания подойдет размещение оборудования в сухом и теплом основном здании. Упрощаются мероприятия по обслуживанию механизмов, продлевается срок эксплуатации техники.

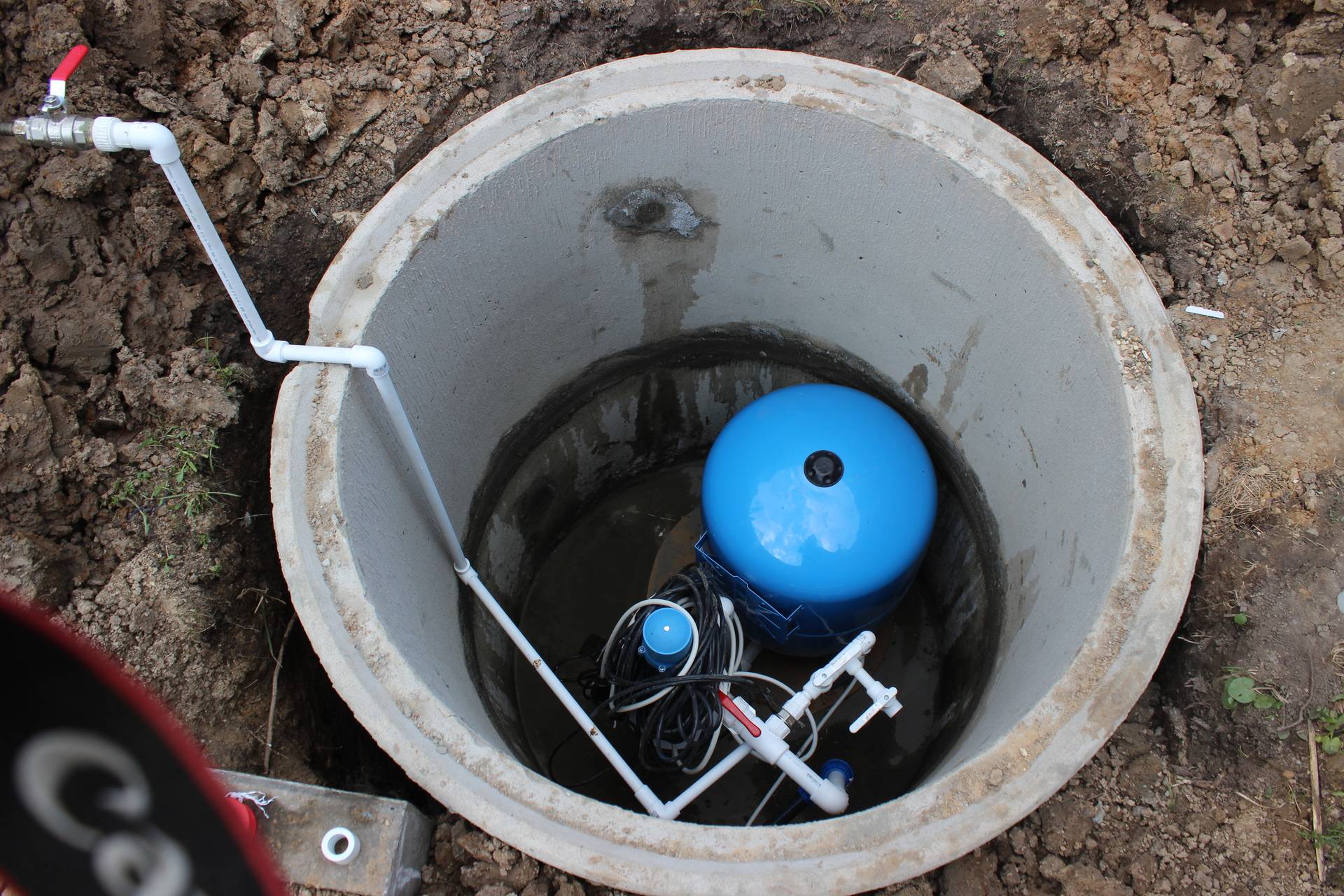

3. Подземный кессон является подходящим вариантом для домов с сезонным проживанием. Заглубленный колодец не промерзает, сохраняя положительную температуру.
4. Для нестабильных грунтов рекомендуется использовать защитный кожух, оберегающий водопровод от механических повреждений. Кабель необходимо помещать в трубу из ПНД.
5. Схема подключения оборудования обязана включать обратный клапан, устанавливаемый после помпы. В системе должен присутствовать фильтр грубой очистки, расположенный перед накопительным баком.

В период эксплуатации необходимо контролировать уровень давления в пневматическом фрагменте гидроаккумулятора. При снижении нормативного показателя требуется подкачка.

Как обустроить скважину: пошаговое руководство

Если вы не располагаете временем, знаниями и не представляете, что такое схема, ключ или не хотите разобраться, как пробурить и обустроить скважину своими руками, не стоит тратить свои нервы – лучше поручить это специалистам. Но при желании, бурение и обустройство скважин – достаточно понятное дело, которое под силу выполнить без лишних финансовых затрат. Процесс проходит в несколько этапов

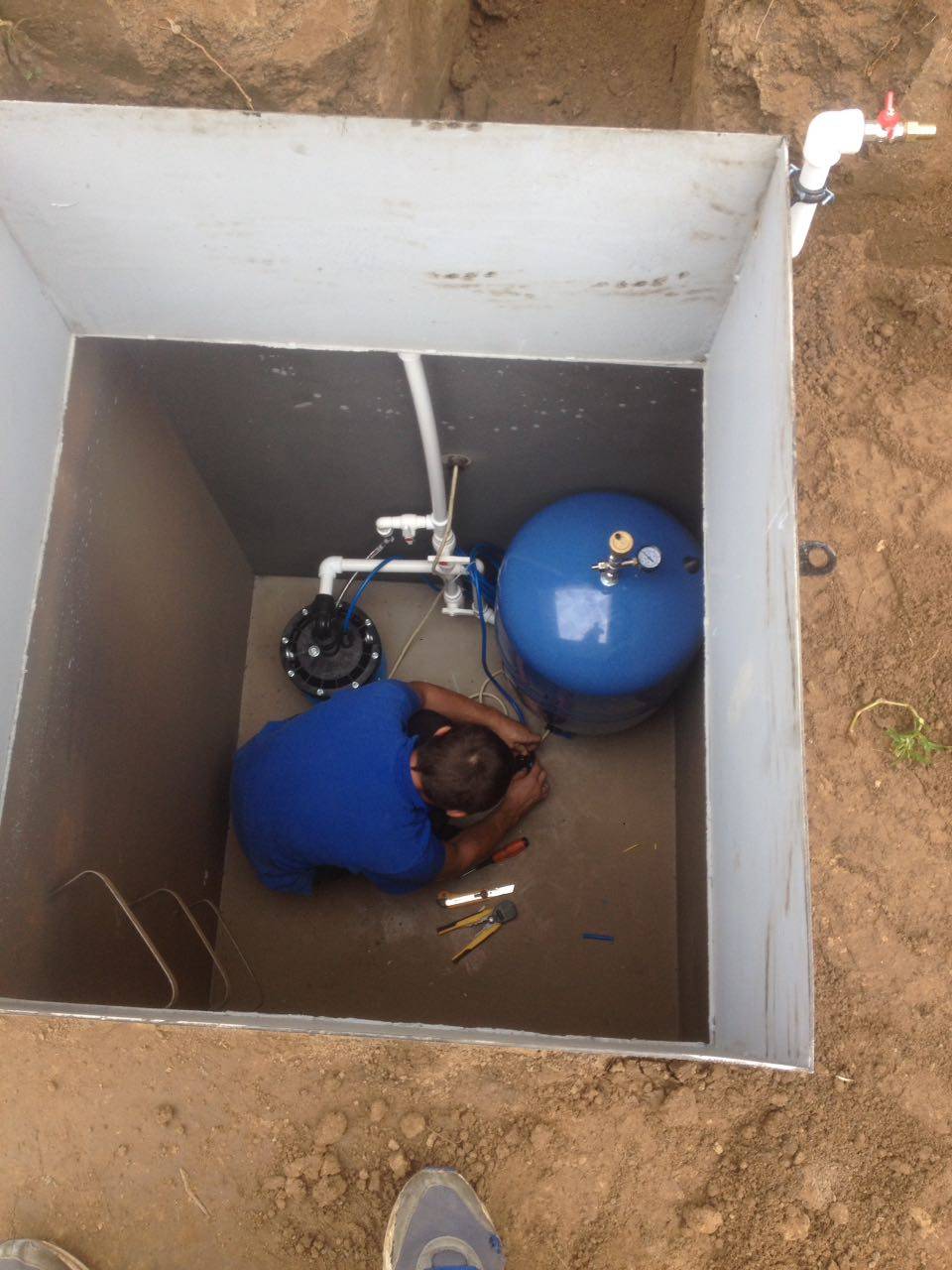

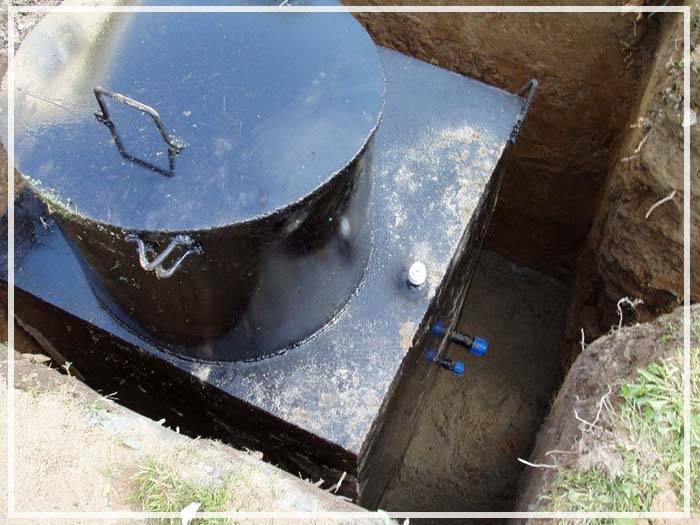

Установить кессон. Как это сделать дома или на даче подскажет видео от профессионалов. Но для начала нужно выкопать яму кругом скважины, глубиной не более 2 метров (габариты определяются по размерам кессона). Получится своеобразный котлован с обсадной трубой посередине

В случае наполнения ямы грунтовыми водами, важно обеспечить откачку в приямок. Теперь дно кессона прорезается в соответствии с размерами обсадной трубы, опускается в шахту и можно заварить трубу к днищу кессона

Осталось подсоединить к конструкции трубу для вывода жидкости и электрокабель насоса, для чего потребуется ключ. Под конец кессон полностью засыпается грунтом до уровня крышки, как это показывает схема.
Погружной насос устанавливается только после тщательной очистки скважины. Размещение агрегата такое, чтобы до дна, где бьет ключ, прибор не доставал примерно 0,7-1 м, но при этом полностью погружался в воду. Правильное размещение показано на фото. Вместе с установкой насоса ведется монтаж пластиковой трубы, по которой пойдет подача воды наверх, и кабеля насоса, тут также не обойтись без подручных инструментов, среди которых будет набор ключей. Этапы работы подскажет видео, но важно помнить, что: установка обратного клапана происходит только после монтажа насоса, давление регулируется с учетом показателей – 0,9 от давления при включении, нельзя брать трос для насоса, подверженный коррозии.

И теперь, после того, как установили погружной насос своими руками, можно приступать к оголовку.

1. Гидроаккумулятор монтируется для бесперебойной подачи воды в доме или на даче. Сделать это своими руками достаточно просто. Принцип действия прибора прост: как только включается кран, из него течет вода не напрямую из скважины, а именно из гидроаккумулятора, куда затем вода поступает по мере ее расходования. Обустройство прибора можно увидеть на фото, а видео подскажет, как правильно произвести монтаж.

Его размещают для слива жидкости снизит уровень вибрации резиновый уплотнитель, который неплохо применить для закрепления гидроаккумулятора. Все работы сделаны под ключ и можно наслаждаться собственным источником живительной воды.

Порядок устройства оголовка

Оголовок обеспечивает:

1. Защиту скважины от наводнений и талых вод.
2. Защиту от стороннего мусора и грунтовых вод.
3. Защиту от кражи оборудования и колодца скважины.
4. Защиту от промерзания в период холодов.
5. Он делает тросовое крепление более надежным.
6. Способствует облегчению использования колодца скважины для воды.
7. Делает погружение насоса максимально удобным благодаря лебедке.

Схема монтажа оголовка для скважины.

Данное приспособление состоит из нескольких частей, а именно:

1. Карабина и фланца.
2. Кольца из резины.
3. Специальных элементов крепежа.
4. Защитной крышки.

Внутренняя сторона крышки оснащается одним рым-болтом, внешняя – двумя. Изделие из металла способно выдержать вес до 0,5 т, а из пластика – не более 200 кг.

В процессе установки оголовка нужно будет обрезать обсадную трубу, зачистить ее и покрыть противокоррозионным составом. Через крышку оголовка подведите кабель насоса и трубу для воды. Соедините насос с трубой. Свободный конец троса прикрепите к карабину. Это следует сделать через рым-болт на внутренней стороне защитной крышки. Посадите фланец и резиновое кольцо на обсадную трубу.

Поместите насос в скважину и установите крышку оголовка. Делается это очень просто: нужно лишь приподнять фланец и резиновое кольцо для крышки и сжать все эти части при помощи болтов. На этом установка оголовка считается полностью завершенной.

Зачем обустраивать скважину

Предполагается, что в систему будет включено специальное оснащение, которое позволит выкачивать воду из источника, передавать ее по трубам к потребителям, предварительно очищая жидкость от нежелательных примесей.

Оборудование для скважины должно решать следующие задачи:

1. Исключить попадание дождевой, талой, грязной воды в трубопровод.
2. Не дать пыли, грязи, продуктам распада органических соединений и химикатам контактировать с добываемой жидкостью.
3. Исключить опасность перемерзания трубопровода зимой, каким бы сильным не был мороз.
4. Обеспечить беспрепятственный доступ ко всем элементам. Оборудование скважин придется обслуживать и с годами ремонтировать.

Место для обустройства водяной скважины может быть любым: в доме или в непосредственной близости от источника. В последнем случае необходимо построить специальное сооружение, которое будет защищать электрооборудование от холода и осадков. Но перед тем, как обустроить после бурения водоносную скважину нужно проложить силовой кабель с сечением, достаточным, чтобы выдержать нагрузку и правильно укомплектовать систему.

Описание обвязки

Для летнего варианта можно оставлять верхний вывод на поверхности. Он будет использоваться только в тёплый период года при помощи подсоединения временного водопровода. Если вода нужна на протяжении всего года, то система должна быть постоянной. Для этого трубопровод необходимо укладывать ниже уровня промерзания. В среднем глубина должна составлять от 1 метра (зависит от региона). Кроме промерзания, стоит позаботиться и о том, чтобы внутрь системы не попадал мусор.

Также следует подумать о свободном доступе. Необходимо периодически выполнять ревизию системы и оборудования. Чаще всего схема обвязки скважины на воду включает в себя такие работы (если это не промышленная скважина):

1. Изготовление приямка, установка адаптера или кессона.
2. Создание проекта и прокладывание трубопровода.
3. Монтаж гидроаккумулятора, глубинного насоса и фильтрационной системы.

Выводы и полезное видео по теме

Из вышесказанного несложно сделать вывод о том, что все работы по обустройству и дальнейшей эксплуатации скважины не представляют проблемы. Не обязательно быть инженером или иметь опыт в данной сфере. Все рекомендации описаны достаточно подробно, и чтобы иметь их под рукой всегда, нужно сохранить страницу в закладках браузера. А видео будет наглядным руководством.

Правильно подобрав тип оборудования и защитного сооружения, можно обеспечить семью чистой питьевой водой, не затратив при этом деньги на оплату услуг специализированной компании. Но если процедура покажется сложной, специалистов придется нанять. Зато это гарантия того, что система будет работоспособной многие годы с первого дня ввода системы в эксплуатацию.
