Обратный осмос: принцип действия, установка систем, подключение и цена

Причины популярности очистки воды способом обратного осмоса

Бытовые (домашние) фильтры с системой обратного осмоса становятся все более востребованными, постепенно заменяя привычные угольные аналоги. Их популярность обусловлена следующими факторами:

Высокое качество питьевой воды, которого невозможно добиться в бытовых условиях альтернативными методами.
Чистая вода постоянно доступна для употребления в количествах, удовлетворяющих потребности среднестатистической семьи.
Стоимость очищенной способом обратным осмосом воды существенно ниже бутилированной.
Системы обратного осмоса включают в себя фильтры (минимум 3), обеспечивающие механическую и химическую очистку. Нет необходимости покупать дополнительное оборудование.
Исчерпавшие рабочий ресурс компоненты легко заменяются новыми в домашних условиях.

Узнать более подробно, о том, что такое метод обратного осмоса, где он используется, и стоимость обратноосмотических установок Вы можете по телефону или по электронной почте, в разделе «Контакты».

Техническая реализация

Бытовая система обратного осмоса

Промышленная установка обратноосмотического опреснения включает обычно следующее оборудование: фильтр тонкой очистки воды, система реагентной подготовки, насос высокого давления, блок фильтрующих модулей, датчики и приборы управления.

Основной элемент установки обратного осмоса — полупроницаемая обратноосмотическая мембрана, помещённая в корпус. В неё поступает исходная вода, а отводится два потока — очищенная и обессоленная, которая называется пермеатом, и вода с концентрированными примесями, называемая концентратом, которая сливается. Продавливание воды через мембрану ведётся при высоком давлении, которое создает насос, обычно центробежный многоступенчатый или роторный. Для замедления образования нежелательных отложений на мембранах применяется дозирование ингибитора осадкообразования. Для снятия осадков с поверхности мембран используется система химпромывки. Для контроля качества очистки и pH — проточные измерители солесодержания и рН-метры. Для контроля расхода пермеата и концентрата — проточные расходомеры. Управление системой обратного осмоса можно осуществлять в полуавтоматическом и автоматическом режиме. Проверить качество работы обратноосмотической мембраны можно TDS-метром.

Примером бытовой очистки воды мембраной обратного осмоса может служить фильтр, имеющий 3 картриджа — грубой (механической) очистки, мембрану обратного осмоса, фильтр угольный. Такие фильтры получили широкое применение в Америке, Европе и Азии. Интересны также последние модели компактных фильтров обратного осмоса, имеющих ряд нововведений, а именно, автоматический клапан отключения воды при обнаружении утечек, насос, сменные фильтры с быстроразъёмными фитингами.

Стоимость системы очистки воды методом обратного осмоса

В среднем обратноосмотический фильтр можно приобрести за 7000–10 000 рублей. Если им пользуется семья из четырех человек, картриджи придется менять дважды в год. Их замена обойдется примерно в 25% стоимости фильтра. Допустим, вы купили фильтр за 10 000 рублей и потратили 5 000 рублей на смену картриджей. Итого 15 000 рублей в год. Четыре человека в год потребляют 2920 литров питьевой воды (2 литра х 365 дней х 4 человека). Стоимость одного литра питьевой воды высокой очистки будет составлять копеек. Бутилированная вода стоит от 15 рублей за литр и выше. Минимальная разница составляет практически 10 рублей. Это сэкономленные 29 200 рублей в год и отсутствие необходимости в походах за водой в магазин.

Как работает обратноосмотическая мембрана

Несмотря на свою эффективность в очистке воды, обратноосмотические мембраны довольно чувствительны к окислителям (хлору) и осадкам, таким как коллоидное железо, которые могут «запачкать» поверхность мембраны. Поэтому в обратноосмотических фильтрах есть модули предварительной механической и сорбционной очистки, которые фильтруют хлор, песок, грязь и слизь. После предочистки, вода попадает в модуль с мембраной.

Чтобы объяснить принцип работы обратноосмотической мембраны, можно привести простой пример: соковыжималку. Предочищенная вода — фрукты, фильтр — соковыжималка, совершенно чистая вода — сок. Только в отличие от соковыжималки, мембрана может «отжать» не только «мякоть», которая является аналогом нерастворенных примесей, но и вещества, которые в воде растворены.

Вода с примесями под напором продавливается сквозь свернутую рулоном мембрану. Все примеси — абсолютно все! — остаются на самой мембране, насквозь проходит исключительно чистая вода. Ещё один поток неочищенной воды проходит вдоль мембраны, смывает с неё все примеси и отправляет их в канализацию. Чтобы получить 1 литр чистой воды, некоторые фильтры расходуют аж 10 литров дренажной воды для промывки мембраны.

Сама мембрана в раскрученном виде ничего интересного собой не представляет — тонкий полимерный материал, на ощупь похожий на малярный скотч. На фото ниже — кусок мембраны из разобранного модуля от фильтра в руках супруги, которая с интересом наблюдала за нашим экспериментом.

Как уже было сказано выше, чтобы людям не приходилось ждать, пока мембрана отфильтрует воду, в обратноосмотических фильтрах есть специальные баки, в которых накапливается очищенная вода. Баки бывают от 3 до 18 литров объёмом. Самые распространенные баки имеют объем 18 и 12 литров. А чистой воды в них набирается 12 и 9 литров соответственно — не менее трети бака занимает воздух, под давлением которого вода проходит постфильтрацию и подаётся на отдельный кран. Система так и называется — водо-воздушный бак.

Тонкости выбора осмотического фильтра и дополнительных элементов

Перед походом в магазин производят несколько замеров. Они помогут сделать правильный выбор.

Измеряется давление в трубах. Для продавливания жидкости через мембрану и нормальной работы системы обратного осмоса необходимо не менее 2,8 бар. Если оно меньше, не обойтись без подкачивающей помпы – насоса повышения давления с трансформатором.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как установить магистральный фильтр для воды своими руками

Рассчитывается примерное потребление воды в семье. Ориентируясь на этот показатель, определяют нужную производительность системы очистки. В первую очередь это зависит от используемой мембраны. Для бытового использования достаточно мембраны 50G (8 л/час) или 75G (12 л/час). Галлон (G) в сутки – единица измерения производительности мембран, принятая мировыми производителями. 1 G=3.785 литра.
Ориентируясь на пропускную способность мембраны, приобретают ограничитель потока воды. Это калиброванная трубка, по которой жидкость сбрасывается в канализацию. Для мембраны 50G подойдет ограничитель потока со значением 300, для 75G – 450, для 100G – 550. С низким давлением в водопроводе можно брать ограничитель с меньшим значением.

Рекомендуется так же замерить место под мойкой, чтобы быть уверенным, что выбранная модель там поместится.
Для правильной герметизации соединений приобретается ФУМ-лента.

Как работает система промышленного осмоса

Промышленный фильтр с обратным осмосом позволяет получать глубоко деминерализованную воду. Поток исходной воды под высоким давлением поступает на высокоселективную пористую мембрану или несколько мембран, на которой задерживается до 97-99% всех известных загрязнителей. Основные примеси, удаляемые на промышленном осмосе, это: ионы тяжелых металлов, натрий, калий, сульфаты, хлориды, бор, фтор и множество других неорганических ионов. Мембрана имеет пористую структуру через которую преимущественно проходят только молекулы воды.

Соотношение целевого продукта — очищенной воды (пермеата) и воды, сбрасываемой в дренаж, (концентрата) составляет ориентировочно 2:1. То есть, чтобы получить 1000 л/час очищенной воды необходимо подавать на установку 1500 л/час. При это в канализацию будет удаляться 500 л/час концентрата.

Промышленная установка для обратного осмоса позволяет получить качественную воду с минимальными затратами. Для подбора и монтажа промышленного осмоса для очистки воды и дальнейшего его обслуживания необходимы высококвалифицированные специалисты, имеющие большой опыт в данной области.

Исходная вода, поступающая на обратный осмос для промышленности должна пройти предварительную очистку и соответствовать следующим требованиям:

Температура воды на входе не должна быть больше 35 С;
Показатель рН в пределах 4-10;
Концентрация общего железа менее 0,1 мг/л;
Концентрация марганца менее 0,05 мг/л;
Окисляемость перманганата не более 0,3 мгО2/л;
Жесткость менее 2 Ж.

Пошаговая инструкция по подключению фильтра

Как правило, в продажу системы поступают полусобранными, с укомплектованными функциональными узлами, что очень облегчает монтаж.

Шаг № 1. Подсоединение к линии холодной воды

Первым делом необходимо перекрыть поступление холодной воды в смеситель. Далее открываем кран холодной воды для сброса давления. Вкручиваем шаровой вентиль на коннектор в отверстие с резьбой. Образовавшийся тройник вставляется между гибким подводящим шлангом смесителя и трубой для холодной воды.

Шаг № 2. Кран чистой воды

На мойке или столешнице сверлим отверстие диаметром 12 мм

Обратите внимание, что место для отверстия следует выбирать, руководствуясь эстетическими соображениями. Обязательно убедитесь, что длины трубки достаточно для прикрепления крана к секции фильтрации

В просверленный проход устанавливаем накладку и резиновый уплотнитель, затем вставляем кран.

Шаг № 3. Установка дренажного хомута

Создаем приемник для слива воды в дренаж: на вертикальной поверхности сифона монтируем дренажный хомут. Ориентируясь на расположение отверстия хомута, сверлим проем диаметром 6 мм для шланга. Вставляем трубочку и закручиваем до упора крепительные болты.

Шаг № 4. Сборка

Сначала устанавливается система предварительной очистки. Все фильтры помещаются в стакан соответствующей колбы. Стакан вкручивается в резьбовое отверстие на адаптере.

Шаг № 5. Монтаж перегородки

Подключение мембраны начинается с отсоединения трубки, расположенной на крышке корпуса. Установить перегородку необходимо так, чтобы патрубок с двумя кольцами-уплотнителями первым проник в гнездо корпуса и надежно там закрепился. Теперь присоединяем трубку.

Шаг № 6. Накопительная емкость

На обернутую ФУМ-лентой резьбу в верхнем отделе емкости прикручиваем кран. Выбираем наиболее подходящее место для бака и соединяем шланг с фитингом.

Шаг № 7. Присоединение гибких трубок

Чтобы помочь покупателям, трубки обычно делают разноцветными (рис. 1).

Синяя трубка шарового крана подсоединяется к самому началу системы – к вертикально расположенной колбе для 1-й ступени очистки. Белая трубка крана чистой воды, соответственно, отходит от завершающего очистку фильтра или от минерализатора, если таковой имеется. Черный шланг дренажного хомута вставляется в фитинг ограничителя потока. Красная трубка накопительного бака входит в тройник на последнем фильтре.

Дополнительный насос устанавливается отдельно.

Природа осмоса – в природе!

По принципу работы мембранные системы являются обратноосмотическими. Явление осмоса (выравнивание концентраций растворов, разделенных полупроницаемой мембраной) лежит в основе обмена веществ всех живых организмов. Например, подкладка скорлупы куриного яйца является естественной мембраной, через нее проходят молекулы кислорода, но задерживаются загрязнители. Стенки клеток растений, животных и человека представляют собой естественную мембрану, которая является частично проницаемой, поскольку она свободно пропускает молекулы воды, но не молекулы других веществ. Когда корни растений впитывают воду, стены их клеток формируют натуральную осмотическую мембрану, которая пропускает молекулы воды и отторгает большинство примесей. Травы и цветы стоят вертикально только за счет так называемого осмотического давления. Поэтому при недостатке воды они выглядят пожухлыми и вялыми. Фильтрующая способность природной мембраны уникальна, она отделяет вещества от воды на молекулярном уровне и именно это позволяет любому живому организму существовать.

Применение мембран для отделения одних компонентов раствора от других имеет очень давнюю историю, восходящую еще к Аристотелю, впервые обнаружившему, что морская вода опресняется, если ее пропустить через стенки воскового сосуда. Изучение этого явления и других мембранных процессов началось гораздо позже, в начале XVIII века, когда Реомюр использовал для научных целей полупроницаемые мембраны природного происхождения. Но до середины 20-х годов уходящего века все эти процессы имели сугубо теоретический интерес, не выходя за пределы лабораторий. В 1927 году немецкая фирма “Сарториус” получила первые образцы искусственных мембран. После Второй мировой войны американцы, используя немецкие наработки, наладили производство ацетат целлюлозных и нитроцеллюлозных мембран. Лишь в конце 50-х – начале 60-х годов с началом широкого производства синтетических полимерных материалов появились первые научные работы, которые легли с основу промышленного применения обратного осмоса. Первые промышленные обратно осмотические системы появились только в начале 70-х годов, поэтому это сравнительно молодая технология по сравнению с тем же ионным обменом или адсорбцией на активированных углях. Тем не менее, в Западных странах обратный осмос стал одним из самых экономичных, универсальных и надежных методов очистки воды, который позволяет снизить концентрацию находящихся в воде компонентов на 96-99% и практически на 100% избавиться от микроорганизмов и вирусов.

На что обращать внимание при выборе

Количество ступеней очистки. Их бывает от 3-х до 7-ми, и чем ступеней больше, тем качество очистки выше.
Производительность. Бытовые бюджетные и малопроизводительные системы выдают от 80 до 250 мл/мин. Обычно для квартир с проживающими в них тремя членами семьи этого бывает достаточно. В больших же семьях или при необходимости очистки воды для всех нужд, в том числе и хозяйственных. Или для предприятий общепита, где нужно ставить фильтры с пропускной способностью от 1 л/мин.
Пористость мембраны. Лучшим фильтром по качеству очистки будет фильтр с мембранами, в которых диаметр пор около 1 мкм. Мембраны в 3 мкм считаются средними по выдаваемому качеству воды, а с порами в 5 мкм – удовлетворительными.
Объем накопительной емкости. Низкая производительность фильтра может быть компенсирована наличием определённого объёма накопительного бака с запасом питьевой воды.
Конфигурация крана. Система комплектуется одним или двумя вентилями на выходе. Два – это если второй из них может открываться рычажным способом в обе стороны. Предназначен такой вентиль для отдельного слива воды, насыщенной минералами или отфильтрованной полностью.
Нижнее допустимое давление. Для обеспечения прохождения водного потока через мембраны давление воды в магистрали не должно быть ниже 2,8 атм. Если оно ниже, не обойтись без принудительного повышения давления помпой.
Габариты. Выбор размера системы зависит от полезного объёма под мойкой.
Цена. Ценовой разброс может составить от 6 990 руб. (Аквафор осмо-кристалл100, в четырёхступенчатом исполнении) до 64 990 руб. за пятиступенчатую RAIFIL RO588W 220 EZ.

Что нужно учитывать при выборе обратного осмоса

Инструкция по установке помпы на обратный осмос

Насос повышения давления на полке с датчиками давления

Для всех типов и производителей обратноосмотических фильтров очистки воды

Инструкция по монтажу и эксплуатации

Помпа для осмоса предназначена для использования во всех типовых обратноосмотических фильтрах очистки воды, при недостаточном давлении в магистрали (от 1.0атм до 3.2атм) с типами мембран 50gpd, 75gpd, 100gpd. Есть также модели насосов для мембран 200gpd, 300gpd и 400gpd.

Насос для повышения давления (помпа) работает от постоянного напряжения 24В. До того, как Вы начнёте использовать и устанавливать помпу для осмоса, прочтите данную инструкцию до конца.

При давлении в водопроводной магистрали менее 2.9 бар прекращается должное функционирование обратноосмотического фильтра для очистки питьевой воды, близко к 3 атм в магистрали фильтр сбрасывает в дренаж воды больше чем заявлено в паспортных данных. Единственный выход в сложившейся ситуации – доустанавливать помпу-насос повышения давления.

Насос повышения давления предназначен для использования во всех типовых обратноосмотических фильтрах очистки воды, при недостаточном давлении в магистрали (от 1.0атм до 3.2атм) с типами мембран 50/75/100 GAL.

Насос системы обратного осмоса базово укомплектован двумя датчиками – низкого и высокого давления. Датчик низкого давления (с маркировкой LOW на своем корпусе) подключается к насосу через тройник. Этот датчик низкого давления LOW отключает помпу в сборе при снижении давления до 0.5 атм на выходе из блока предфильтрации (с последней нижней колбы). Это своеобразная защита насоса от сухого хода насоса который может произойти от забитой предочистки фильтра или из-за отключения воды в магистрали. Датчик высокого давления (с маркировкой HIGH на своем корпусе), отключает работу насоса при полной наполнении накопительного бака обратноосмотического фильтра, и включает помпу для осмоса при расходе воды.

1. Подсоедините в тройник выход из третьей колбы предфильтрации вашего обратного осмоса. На рисунке показано трубка синего цвета. Тройник соединен с датчиком низкого давления , который выключит помпу если в водопроводе нет воды, это своеобразная защита от сухохо хода помпы.

2. Найдите на фильтре автопереключатель (или многоходовой клапан), выход из помпы нужно подключить на вход автопереключателя (на корпусе обозначение IN ), другие трубки отсоединять не нужно.

3. Теперь нужно установить датчик высокого давления . Для этого нужно отсоединить трубку (синего цвета) которая приходит с фильтра на угольный постфильтр

4. Установите датчик высокого давления (HIGH) перед тройником постфильтра

Поздравляем, помпа готова к эксплуатации. Ниже приведена схема установки полностью

Технические характеристики насоса

Рабочая температура воды, С

Допустимая температура окружающего воздуха, С

Рабочее давление на входе в насос, бар

Максимальное нагнетаемое давление, бар

Максимальный поток, л/мин

Тип резьбы для внешнего подсоединения

3/8 (укомплектована быстросъёмными соединения JG)

Размеры помпы, мм

125 х 225 х 305

Насос повышения давления предустановленный на кронштейне с датчиками низкого давления и высокого давления – 1шт
Руководство пользователя -1шт

Схема установки дополнительных элементов

Дополнительные элементы выпускаются производителями для расширения функциональных возможностей установки обратного осмоса. В число таких узлов могут входить:

манометр для контроля давления воды
регулятор давления
блок автоматического отключения подачи воды при появлении протечки
узел отделения из воды солей азотной кислоты
перепускной клапан, отключающий подачу воды при наполнении накопителя

Все эти элементы не входят в комплект поставки и приобретаются пользователями по желанию или необходимости. Кроме них, могут быть использованы внешние дополнительные узлы:

Насос для повышения давления

Его подключают на входе блока фильтров или прямо перед камерой мембраны. Если в сети водоснабжения давление нестабильное, устанавливают специальный датчик с выключателем. Когда давление падает, по сигналу датчика запускается повышающий насос. При нормализации давления, помпа отключается.

Ультрафиолетовая лампа

Ультрафиолетовое излучение убивает вредоносные бактерии и нежелательную микрофлору. В корпусе блока фильтров иногда могут размножаться микроорганизмы, особенно в жаркое время года. Установка ультрафиолетовой лампы, облучающей участок перехода из фильтров в блок мембраны, позволяет очистить воду от всех биологических угроз.

Минерализатор для воды

Для улучшения вкуса и добавления нужных компонентов используют минерализаторы, установленные на выходе из постфильтра (перед питьевым краном). Это картридж с различными солями минералов, через который пропускается поток воды. Есть разные виды картриджей, пользователь может подобрать наиболее подходящий для себя вариант.

Промышленный обратный осмос: что это такое

Коммерческие и промышленные установки обратного осмоса представляют собой высокопроизводительные системы очистки воды с полуавтоматическим или полностью автоматизированным управлением. В их состав входит несколько модулей, отвечающих за предварительную подготовку и мембранную очистку.

Типовая установка промышленного обратного осмоса для получения технической воды состоит из следующих элементов:

Фильтр грубой очистки. Сетка с определенным размером ячейки задерживает нерастворимые частицы.
Колонна обезжелезивания. В ней двухвалентное железо окисляется до трехвалентного и удаляется в виде нерастворимого осадка.
Сорбционный фильтр. Активный сорбент поглощает свободный хлор.
Мембрана обратного осмоса. Удаляет растворенные соли и другие загрязнения. Одно из преимуществ промышленных установок обратного осмоса — масштабируемость. Для увеличения производительности в нее можно добавлять необходимое количество фильтрующих элементов.

Обратный осмос: как это устроено

Для протекания обратного осмоса нужно высокое рабочее давление, которое создается высоконапорным насосом. Системы комплектуются датчиками, манометрами, автоматическими сбросными клапанами, трубной обвязкой. Для контроля качества очищенной воды устанавливают TDS-метр.

Работа установки состоит из двух стадий:

Очистка воды.
Промывка мембраны.

Управление выполняется микроконтроллером. Поскольку исходная вода различается по составу, комплектация и наладка системы выполняется индивидуально. Могут потребоваться дополнительные стадии предподготовки.

Важно! При хорошем качестве исходной воды удается отказаться от некоторых стадий предварительной фильтрации, упростить и удешевить установку

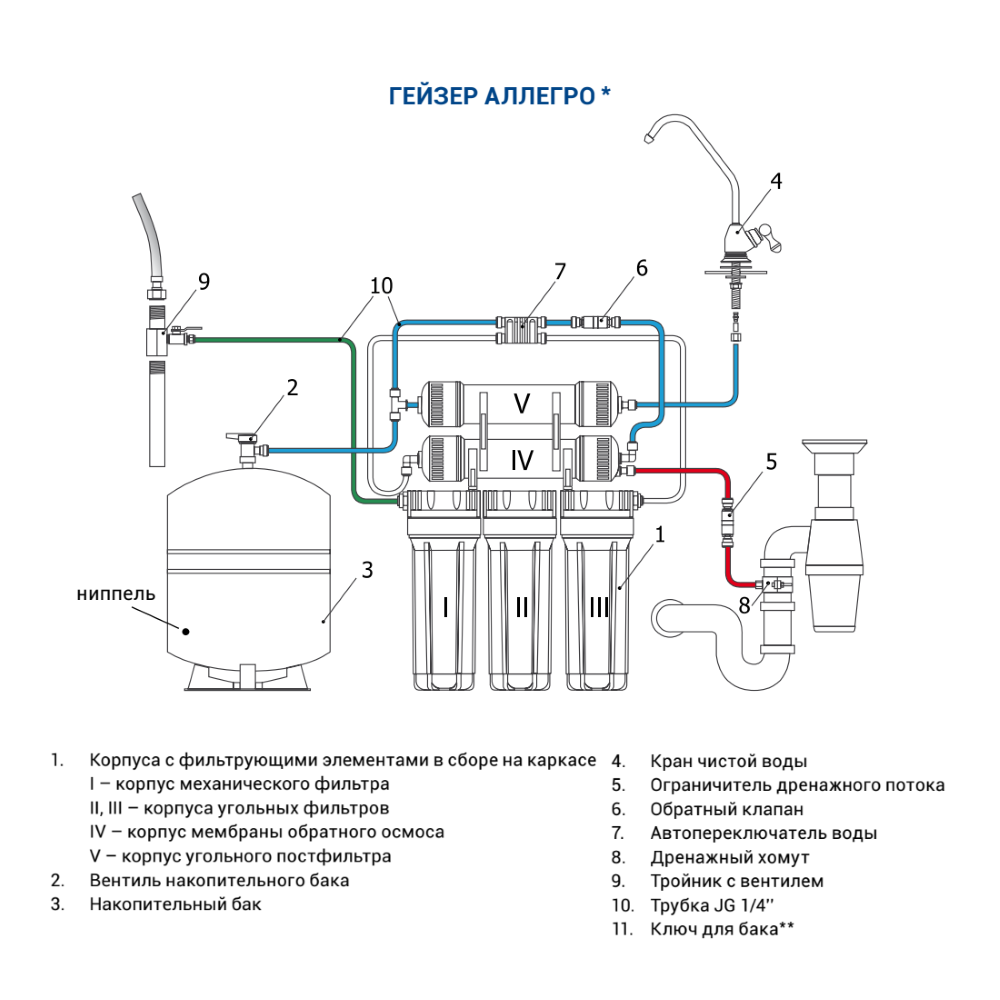

Схема подключения осмотического фильтра

Система крепится к трубе с холодной водой (под мойкой) посредством тройника-кронштейна и шарового вентиля. В мойку врезается кран, можно с двумя клавишами (с минерализацией и без), для очищенной воды. В слив монтируется дренажный хомут.

На схеме видно, что вода проходит 3 ступени предварительной очистки, после этого поступает в мембрану, где происходит разделение на чистую воду (красная трубка) и воду, которая через дренаж сливается в канализацию (черная трубка).

1-я ступень: очищение воды от механических веществ (песка, ржавчины, взвесей) размером от 5 микрон.

2-я ступень: гранулированный уголь очищает воду от хлора и органических примесей.

3-я ступень: очищение воды от механических веществ размером от 1 микрона.

4-я ступень: осмотическая мембрана очищает воду от оставшихся загрязнений (бактерий, вирусов и др.). Вода поступает в накопительную емкость, чтобы быть использованной в нужный момент.

5-я ступень: окончательное ультратонкое очищение воды активированным углем в пост-фильтре. Вода получается идеально чистотой. Она готова для использования. Через белую трубку вода поступает в кран. На поверхности третьего префильтра установлен повысительный насос, который поддерживает давление воды на необходимом уровне.

6-я ступень очистки – минерализатор – используется по желанию.

Преимущества

Качество воды, полученное на выходе – ее можно применять как питьевую, использовать для приготовления пищи, давать детям и животным. Она значительно полезнее, нежели кипяченная.
Несмотря на сложность системы, она довольно компактная, и из видимых глазу деталей – только удобный смеситель на раковине.
Производители формируют комплект из всех составляющих, включая инструменты и крепежи, обеспечивающие легкость монтажа.
Все детали станции заменяемы. Несмотря на изначальную дороговизну набора, дальнейшие траты будут исключительно на замену фильтров.
Многие установки оснащены датчиками контроля и сигнализируют о необходимости замены комплектующих.

Недостатки

Мнение врачей о вреде или пользе обратного осмоса разделились. Дело в том, что молекулярные мембраны удаляют из воды практически все минералы, которые нужны организму для нормального функционирования. К таким веществам относятся, в первую очередь, магний, кальций, калий. Они также не могут преодолеть ячейки мембраны.

Некоторые врачи утверждают, что подобное действие фильтра может негативно отразиться на работе сердечнососудистой системы. Особенно отрицательно на ней сказываются недостаток поступления калия и магния.

Сегодня эта проблема практически отошла в прошлое. Практически все системы поставляются в комплекте с дополнительным минерализатором. При желании его можно приобрести дополнительно. Этот дополнительный элемент позволяет восстановить нужную структуру жидкости, обеспечив ее необходимым уровнем полезных минералов.

Почему обратноосмотические фильтры пользуются спросом

У систем обратного осмоса есть много преимуществ:

Высокое качество воды при низких энергозатратах.
Неограниченная производительность и сравнительно небольшие габариты.
Невысокие эксплуатационные расходы.
Концентрат не требует утилизации и сбрасывается в канализацию.

Компания Diasel занимается продажей промышленных и бытовых систем обратного осмоса. Наши специалисты предложат готовую модификацию или поберут комплект оборудования для частных заказчиков и предприятий. Мы найдем решение по результатам анализа исходной воды и требуемой производительности. Оформить заявку можно через «Обратную связь» или по телефону 8-499-391-39-59.

Принцип обратного осмоса с помпой

Для очистки воды с высоким содержанием вредных солей или в условиях, когда ее давление на входе менее 2,5 атм, необходима комплектация системы помпой.

Насосы, используемые для комплектации таких фильтров, работают совершенно бесшумно и потребляют минимум электроэнергии. В комплектацию фильтра c помпой входит монтажный набор, автоматическая защита от работы без воды, блок питания 24В, датчик давления, крепежная пластина. Самым эффективным вариантом фильтра обратного осмоса является пятиступенчатая модель с помпой. Назначение ступеней таких моделей:

1-я ступень производит удаление механических частиц размером от 15 до 30 мк с помощью картриджа предварительной очистки из полипропилена;
2-я ступень удаляет из воды хлористые соединения и другие органические примеси с помощью картриджа GAC (активированный уголь в гранулах), улучшающего вкус воды;
3-я ступень выполняет доочистку от механических частиц, размер которых находится в пределах 1-5 мк, и хлористых соединений с помощью CBC-CarbonBlock картриджа (спрессованный активированный уголь);
4-я ступень выполняет очистку воды по принципу обратного осмоса;
5-я ступень осуществляет завершающий этап очистки с помощью угольного картриджа in line, в котором содержится активированный уголь в гранулах.

В комплект поставки 5-тиступенчатого фильтра обратного осмоса входит мембрана, картриджи, накопительный бак, кран для подачи очищенной воды, крепежная арматура и помпа. Управляется помпа с помощью датчиков включения/выключения при изменении давления в системе. Кроме того, в комплекте идет датчик аварийного отключения насоса без воды, а также датчик контроля наполнения емкости.

Установка фильтрующих элементов и накопительного бака

Модули фильтрационной системы нужно компактно и удобно скомпоновать под раковиной. Выбираем стенку, на которой будет висеть блок фильтров, и вкручиваем в нее шурупы. Дальше действуем по такой схеме:

Устанавливаем картриджи в колбы фильтров, четко соблюдая очередность, прописанную в инструкции.
Вставляем мембрану в корпус.

Трубки для соединения частей фильтра смазываем силиконом и подключаем в правильном порядке.

Схема подсоединения трубок:

Трубка подачи воды – входное отверстие первого фильтра.
Накопительный бак – входное отверстие фильтра 5-й ступени.
Выход 5-й ступени – питьевой кран.
Выход мембранного фильтра (4-я ступень) – дренажное отверстие (хомут).

Как подсоединяются трубки:

Обрезаем трубку по размеру под прямым углом (должен быть небольшой запас, трубка будет заглублена на 1–1,5 см с каждой стороны).
Нажимаем пальцами на цангу – пластиковое кольцо, которое выступает из колбы, – и аккуратно достаем заглушку. Если она не вынимается, нужно нажать немного сильнее, чтобы давление было равномерным.
Снова надавливаем на цангу и вставляем трубку так, чтобы она вошла до упора.
Надеваем стопорную клипсу-полукольцо на цангу.
Проверяем качество соединения, потянув трубку на себя.

Чтобы подключить накопительный бак, на резьбу патрубка, уплотненную ФУМ-лентой, закручиваем кран из комплекта, а в него вставляем нужную трубку.

Многие производители не выделяют минерализатор в дополнительную ступень. Как правило минерализатор совмещает в себе функции угольного постфильтра и минерализующую.

Что такое мембрана обратного осмоса

Для фильтров обратного осмоса используют полупроницаемые мембраны. Мембрана обратного осмоса состоит из:

селективного слоя, который является барьером для примесей;
армирующего слоя, задающего прочностные показатели мембраны.

В картридже фильтра обратного осмоса мембрана свернута в рулон. Такая конструкция позволяет получить большую площадь активной поверхности и поместить ее в компактный корпус стандартного типоразмера.

Мембрана для обратного осмоса — это главный элемент в системе очистки. Для изготовления мембран подходят следующие материалы:

Ацетат целлюлозы. Недорогие и простые в изготовлении мембраны из этого материала появились в 1950-х годах. Они отлично справляются с очисткой воды от солей с большой молекулярной массой, но «пропускают» ряд низкомолекулярных соединений. Кроме того, они работают в ограниченном диапазоне pH и подвержены биоразложению. В настоящее время ацетат целлюлозы вытеснен более совершенными материалами.
Армированный полиамид. Материал работает в широком диапазоне pH и не является питательной средой для микроорганизмов. Прочные полиамидные мембраны выдерживают высокие рабочие давления, имеют хорошую селективность к NaCl и органике. Главный недостаток — низкая устойчивость к окислителям. Вода с повышенным содержанием хлора быстро выводит из строя полиамидные мембраны.
Тонкопленочные композиты. Мембраны из этого материала — самые совершенные на сегодняшний день. Пленки из композита имеют высокую селективность ко всем известным примесям.
