Как установить неисправность системы в квартире?
При исправной работе вентиляционной системы вытяжка выводит посторонние запахи и влагу на улицу. В период неисправности в вентиляционном канале образуется обратная тяга, перенаправляющая воздушный поток в противоположную сторону — из помещения на улицу. Из-за сбоя зимой в помещение направляются холодные потоки воздуха, возвращаются продукты горения при работе дымовых труб, образуются посторонние запахи.
Факторы, способствующие неисправности:
- нарушения в расположении труб вытяжного канала;
- наличие нескольких вытяжек;
- увеличенная мощность вытяжки в одной из квартир многоэтажного дома;
- поломка, засор вытяжки;
- печное отопление, увеличивающее тягу в трубе;
- изменения рельефа здания с внешней стороны.
Для перенаправления тяги потребуется установка обратного клапана.
Совет
Чтобы определить направление тяги, необходимо зажечь свечу, поднести к вентиляционной решётке и открыть окна. Если огонь не потухнет, то воздух движется в неверном направлении.
Рекомендуется установка обратного клапана для профилактики при проектировании и монтажа вентиляционной системы.
Изготовление и установка обратного клапана своими руками
Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.
Необходимые инструменты и материалы
Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:
- Тройник с внутренней резьбой.
- Для седла затвора нужно взять муфту с наружной резьбой.
- Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
- Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
- Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
- ФУМ-лента.
Ход работ
Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:
- Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
- Через противоположное отверстие сначала вставляют шарик, а затем пружину.
- Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
- Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.
При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.
Правила монтажа и эксплуатации прибора
Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:
- При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
- Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
- Стрелка на корпусе прибора должна совпадать с направлением движения воды.
- Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
- Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
- Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.
Схема подключения
В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:
- Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
- Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
- В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
- В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».
Схема подключения.
Третья ошибка вентиляции – соединение вытяжки над плитой с вентиляционным каналом шахты
К сожалению, распространённой ошибкой является соединение вытяжки над плитой с
единственным вентиляционным каналом шахты.
За нарушение естественной вентиляции Кстати, это запрещено в квартирах с газовой плитой или котлом |
В новостройках сейчас делают два вентиляционных канала – один для
вытяжки над плитой, а второй для естественной вентиляции. Если Вы не
готовите часто и много, то можно обойтись вытяжкой, работающей в
режиме рециркуляции, достаточно будет вовремя чистить жироуловитель
и следить за состоянием фильтра.
Заполняли кухню разноцветным дымом и включали вытяжку, через 10 минут дыма не было, |
Обратный клапан на кухне
Один из выходов из ситуации является установка обратного
клапана, который позволит работать естественной вентиляции, и закрывается потоком воздуха на период работы включенной вытяжки над плитой.
Не всегда это решение выглядит эстетично.
Не забывайте про принцип работы Принцип работы приточно-вытяжных Основная причина нарушения циркуляции потоков |
 |
|---|

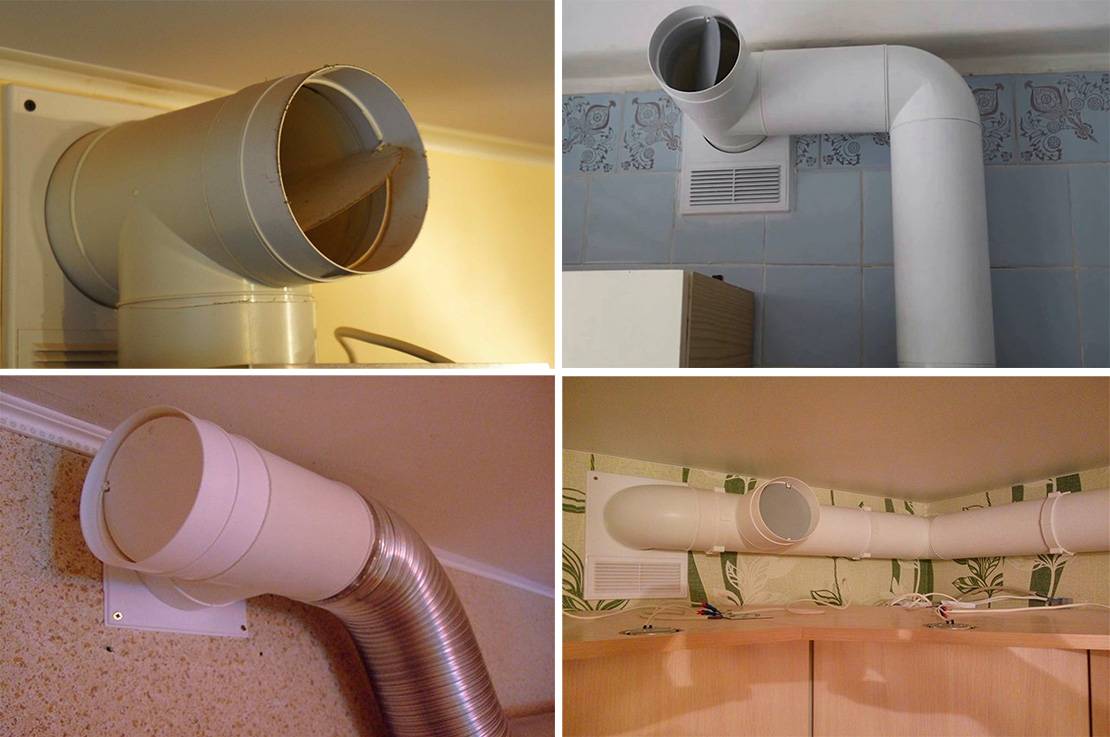

| Рис. 5. Один из многочисленных примеров обратного клапана для вытяжки |
Что такое обратный клапан?Обратный клапан – это устройство, которое Крепление обратного клапана производится на внутренний, либо внешний торец воздуховода, а при установке на системы с принудительной циркуляцией воздуха – за вентилятор. |
Обратные клапаны для бытового применения выпускают круглого и
прямоугольного сечения, что легко позволяет их совмещать с
воздуховодами для кухонной вытяжки.
 |
|---|
| Рис. 6. Не эстетичная установка обратного клапана |
Приточные стеновые клапаны
Для корректной работы естественной вентиляции нужны ещё и

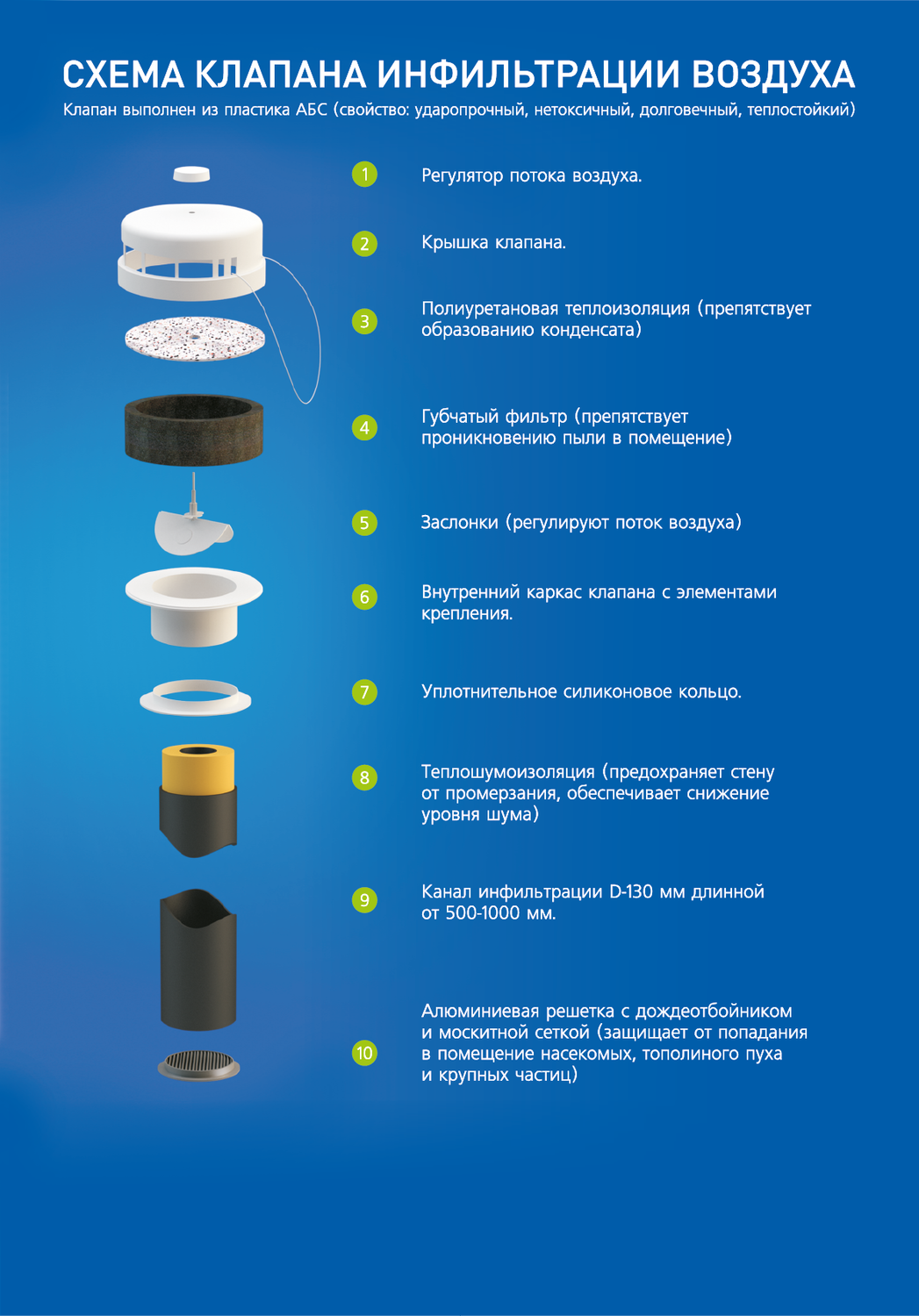

приточные клапаны. Основная функция приточного клапана это постоянное обеспечение притока свежего
очищенного воздуха с улицы. Дополнительная функция – это
шумоизоляция за счёт расположенной внутри прокладки из шумоизоляционного материала.
 |
|---|

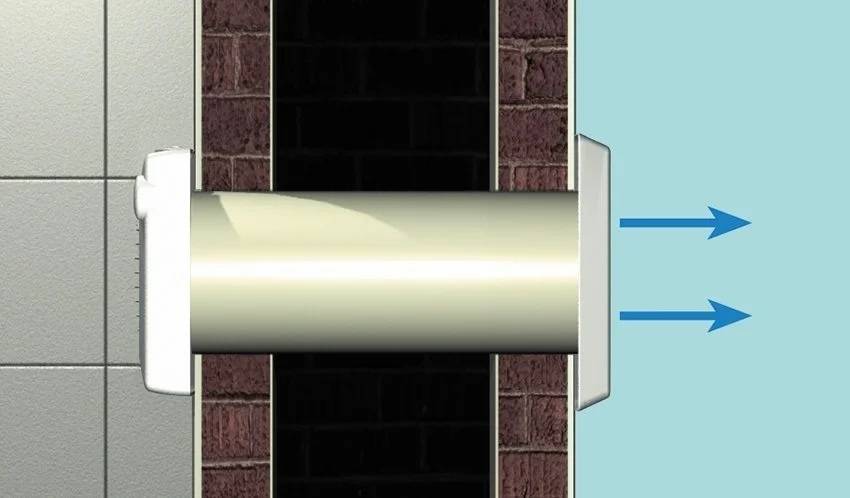

| Рис. 7. Перемещение воздуха в помещении, в котором установлены приточные клапаны |
 |
|---|
| Рис. 8. Схема установки стенового приточного клапана |
 |
|---|
| Рис. 9. Схема приточного клапана |

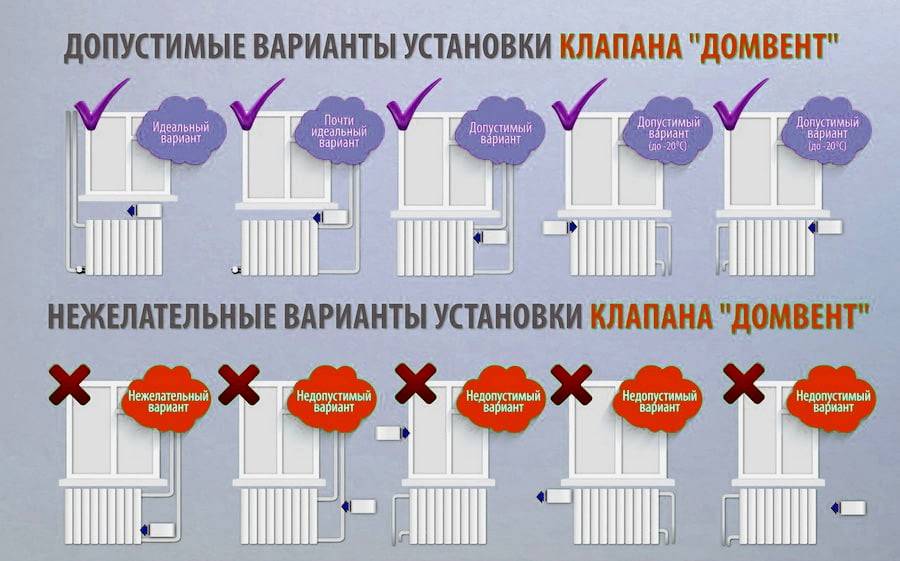

Выбирайте правильное Если выбрать место для монтажа
|
 |
|---|
| Рис. 11. Знакомая ситуация – после демонтажа старых оконных блоков и установки пластиковых возникает эффект «плачущих окон», а в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить установкой приточного клапана в стену. |
Какое решение третьей проблемы?Установка обратного клапана, который позволит работать Установка приточного клапана, который обеспечит |
Читайте далее:
|
Нюансы обслуживания
Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.
Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:
- Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
- Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
- Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.
В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:
- Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
- Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.
Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.
Серия вентиляторов Decor c обратным клапаном Soler & Palau
Бросьте искать у вентиляторов обратный клапан спереди. Если правильно понимаем, элемент находится с задней стороны. Вентилятор, снабженный обратным клапаном, хорош. Пропадают шансы установить агрегат неправильной стороной (ошибочно). Тяга отсутствует, появляется шанс наполнения квартиры неприятным запахом. Несмотря на незамысловатость конструкции обратного клапана, имеются шансы установить неправильно. Вентиляторы обеспечивают эксплуатацию внутри помещений при температуре 0-40 ºС. Что делать летом тем, у кого жарче, остается непонятным. Предположим, при высокой температуре начинается деформация деталей.
Вентилятор вытяжной с клапаном серии Decor снабжен несколькими типоразмерами. Двигатель применен однофазный 230 вольт частотой 50 Гц, изделие подойдет квартире типичного россиянина. Продукция Soler & Palau снабжена термозащитой против перегрева двигателя. Наверное, при температуре выше 40 ºС изделие может отказаться работать.
Деталь важна, помогает запитывать асинхронный двигатель меняющимся напряжением, регулируя обороты. Удобно, когда отсутствует надобность гонять изделие на полную катушку. Параллельно снижается КПД, двигатель активно греется. Изделия Soler & Palau смотрятся уверенно.
Модели, помеченные индексом Z, снабжаются двигателями повышенного ресурса. Вентиляторы устанавливаются на стену, потолок, оснащены индикатором включения. Мощность потребления невысока, счетчик может отказаться «замечать» работающий мотор.
Линейка Триста оснащена гигростатом, позволит контролировать значение влажности, автоматически запускать вентиляцию, устраняя избыток паров воды, присутствующий в воздухе. Обратный клапан инструкцией упущен. Создается впечатление отсутствия. Описание серии Decor элемент прописывает одной из опций.
Для бесшумной работы проведите подбор размера вытяжного вентилятора серии Silent. Отличаются наличием обратного клапана, прочным креплением двигателя. Выпущено три типоразмера: 100, 125, 150 (160) мм. Модели получили от аттестационной комиссии второй класс электрической изоляции, не требуют заземления. В конструкции отсутствует гигростат, встроена задержка времени, регулируемая потенциометром. Покидая ванную, можно выключить изделие, двигатель немного поработает.
При кратковременных запусках (менее 50 секунд) опция недоступна. Отсрочка выключения не превышает 30-ти минут. Инструкции замалчивает обратный клапан вытяжного вентилятора, перечнем свойств прописан.
Классификация

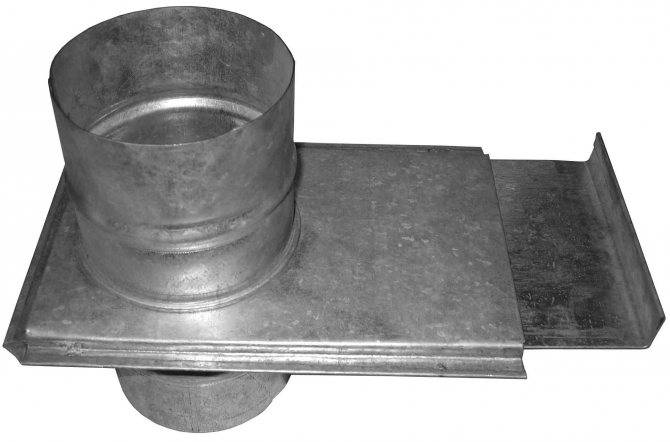

Современная промышленность производит множество видов шиберных задвижек для вентиляции, которые отличаются друг от друга по множеству параметров. Конструкции шиберов различаются:
- по форме – круглые и прямоугольные;
- по конструктивному исполнению шибер может быть выдвижным или поворотным;
- по типу управления – ручной, автоматический (электрический привод), пневматический, гидравлический;
- по способу монтажа – с использованием фланцев или же по методике установки в раструб;
- по материалу изготовления – антикоррозионная, легированная или хромированная сталь.
Внешняя форма задвижки зависит от структуры вентиляционной системы, в которую она будет устанавливаться. Однако в частных ситуациях, можно устанавливать исключительно шиберы прямоугольного типа. Таких случаев два.
Круглый
Как уже было сказано, используемая форма шибера зависит от формы вентиляции. Соответственно, применение круглого шибера для воздуховода возможно лишь в том случае, если его форма совпадает с трубами системы.
Прямоугольный
Прямоугольный шибер для вентиляции используется гораздо чаще, чем задвижки круглой формы. Помимо труб, его также можно устанавливать в дымоходы, водоотводы, системы сточных вод и т.д.
Более того, в некоторых ситуациях, для вентиляции можно использовать исключительно прямоугольный шибер. Таких случаев два.
- В случае наличия необходимости скрытия задвижки при условии минимального количества свободного места.
- В процессе установки систем вентиляции, конструкция которых предусматривает использования электрических нагревателей.
Как самому сделать затвор?
Из-за низкой цены промышленной продукции необходимости самостоятельного изготовления клапана нет. Необходимость такого решения обуславливается нестандартной резьбой вентиляционного короба. Самостоятельно своими руками изготавливаются мембранные клапаны, реже — лепестковые.
В целях предотвращения образования щелей учитывается плотность прилегания затворной пластины к стенам корпуса, чем исключается образование шума при работе затвора.
На нашем сайте вы найдете и другие публикации экспертов, посвященные вентиляции. Из них вы узнаете как грамотно и правильно установить системы в гараже, подвале, бане, частном доме, на кухне, в ванной и туалете.
Необходимые инструменты и материалы
Для изготовления корпуса потребуется пластик или текстолит, перекрывающий выход вытяжки, толщиной не более 0,5 см. На основании формируется сетчатая разметка размером с отверстие вентиляции. На неё крепится мембрана. Необходимые материалы:
- резиновая прокладка в месте присоединения мембраны к основанию для шумоизоляции;
- мелкая пластиковая сетка, капрон по периметру разметки для предотвращения проникновения насекомых;
- полиэтилен, лавсановая плёнка в качестве мембраны.
Для монтажа понадобятся:
- перфоратор;
- шлифобур (для сверления бетона);
- дюбели;
- полуцилиндрические саморезы.
Внимание
Мембрана должна на 20–30% превышать диаметр вентиляционного выхода. Для герметизации щелей нужен силиконовый герметик.
Изготовление своими руками
Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.
Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки
Таким моментам надо уделить особое внимание:
Плотность прилегания к стенкам клапана пластины
Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.
Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.
Конструкция
Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.
Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:
- мембранного типа;
- дискового типа;
- двухстворчатое — с моделью клапана «бабочка».
Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.
В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.
Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода. При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.
Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.
Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.
Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.
Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.
Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.
В зависимости от материала изготовления воздуховодов выбирается и материал устройства.
Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.
В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.
Как изготовить обратный клапан для вентиляционных систем
Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.
Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.
Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.
- В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
- По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
- Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
- По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
- Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.
Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.
Устройство принудительной вентиляции и его плюсы и минусы
Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.
А такое устройство с подсветкой будет элегантно смотреться на потолке
И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.
Попробуем рассмотреть такие устройства, чтобы понять, как они работают.
Совмещенный с вентилятором клапан довольно популярен у покупателей
Каким образом взаимодействует обратный клапан с вентилятором
При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.
Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.
Бабочка на встраиваемой вытяжке
Вентиляционная решетка с обратным клапаном: как ее установить
Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.
По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.
Установка «с нуля». Без клапана при такой вентиляции не обойтись
Тройники на вытяжку и способы их применения
Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.
Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.
Внешний вид тройника для вентиляции
Установка обратного клапана на вытяжку в кухне
Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»
Спросить у специалиста
“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”
А это уже прямоугольный клапан для него
Двустворчатый пружинный
Клапан, который называют «бабочка», имеет несколько шторок. Они раскрываются, если с определенной стороны наблюдается существенное давление. Если его нет, пружины способствуют его захлопыванию.
Указанные моменты не зависят от силы тяжести, но в отличие от предыдущего варианта, такая конструкция может быть зафиксирована под любым углом. Обычно нормальная работа этой модели гарантируется при использовании вытяжки с принудительной вентиляцией.
Проверять надо именно те потоки, которые характерны для воздуховода. Есть модификации, которые можно видоизменить, чтобы они приняли нужный параметр — в соответствии с силой действия пружин.
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
