Устройство обратного клапана для канализации

Устройство и принцип работы

Конструкция устройства вакуумный клапан для канализации весьма проста и имеет небольшое количество элементов. За счет этого демонтаж и разборка не доставляют существенных проблем.

• пластмассовый корпус со специальным отверстием на боку, которое пропускает воздух;
• шток, открывающий и закрывающий боковое отверстие;
• резиновая мембрана;
• герметичная прокладка из резины;
• крышка, защищающая шток от внешнего воздействия.

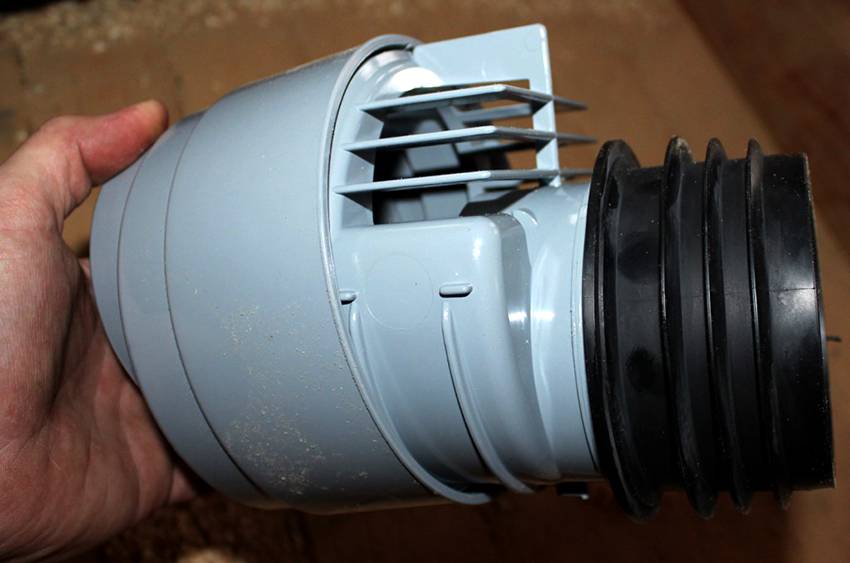

Вакуумный клапан для канализации

Вакуумный клапан бывает в основном 2 типов размеров – 110 мм и 50 мм. Принцип его работы заключается в открытии бокового отверстия для обеспечения доступа воздуха в систему, при возникновении отрицательного давления. Как только давление сбалансируется, силами гравитации шток автоматически закрывается. При нейтральном или же положительном давлении, система всегда будет закрыта, тем самым не допуская выход воздуха из канализации в помещение.

Условия применения клапана

Воздушный клапан для канализации, прежде всего, должен обеспечивать герметичность системы при условии низкого давления. Установка дополнительного клапана при здании высотой менее 3 этажей не требуется. Стояк по диаметру должен превышать максимальный диаметр трубы горизонтального слива. Соответственно, при использовании стандартного клапана на 110 мм, он должен быть больше слива.

Установленный вакуумный клапан

Так как клапан может применяться при невозможности вывода системы на крышу, у него должен быть определенный запас мощности, позволяющий работать в кратковременных системах. Пропускная способность такого устройства – 32-47 л/сек. Отрицательное давление при этом составляет 250 Па.

При установке в многоэтажные здания, нужно учитывать все предписанные нормы и стандарты. Например, пропускная способность клапана должна как минимум в 5 раз превышать пропускную способность стояка. На зданиях выше 4-ех этажей следуют особым правилам установки систем вентиляции.

Использование клапанов в канализациях строго регулируется отраслевыми стандартами. При проектных работах постройки нового здания, или модернизации имеющегося, нужно учитывать связь таких показателей как пропускная способность и втягивающая способность воды. Объем слива в трубу также напрямую зависит от пропускаемой способности.

Правила монтажа

Устанавливать клапан 110 мм можно горизонтально, вертикально либо же на чердаке. При установке изделия на неотапливаемом чердаке, следует прежде всего утеплить стояк.

Для предотвращения попадания грязи или влаги, которые могут нарушить слабую герметичность конструкции, клапан следует установить на высоте не меньше чем 300 мм от верхней самотечной трубы. Расстояние до ближайшего сифона не должно превышать 200 мм. При установке клапана в туалете либо в ванной, рекомендуется проверять возможность доступа воздуха в эти помещения.

В помещении, где устанавливается клапан, температура воздуха не должна быть ниже 0º. Подмерзание штока существенно сказывается на эффективности работы всей системы. После окончания установки необходимо проверить полную герметичность элементов системы.

Обратный клапан канализации

Довольно часто встречаются ситуации в многоквартирных домах, когда без обратного клапана жить становится не комфортно. Касается это исключительно первых этажей многоквартирного дома. Перед тем как я расскажу о обратном клапане и покажу как его применить — расскажу зачем он нужен вообще.

Этот обратный клапан позволяет проглотить всё содержимое унитаза, но не позволит ничего «выблевать» обратно Покажу на примере клапана диаметром 50 мм.

Собственно вот так он выглядит. Стоит он не дёшево, по меркам фановых труб. Но если возникает проблема извержения канализации на пол, то можно купить и установить.

Посмотрим на него со стороны раструба. Можно увидеть сам клапан, тот затвор который не пускает обратно содержимое.

Теперь глянем с другой стороны, перевернув его. Видно что клапан закрылся.

Обратный клапан устанавливается горизонтально и у него есть направление в котором он должен быть установлен. Смотрите самый первый снимок. В противном случае он работать не будет.

При необходимости, затвор клапана можно закрыть принудительно в ручную, воспользовавшись ручкой на верхней крышке клапана . Тогда содержимое не будет проходить не в ту не в обратную сторону.

На следующих снимках смотрите на красную ручку.

Открыто:

Закрыто:

Теперь если сравнить третье фото с начала, от видно что затвор клапана в рабочем стоянии открыт если поставить его вертикально и смотреть со стороны раструба. В положении «закрыто» если смотреть так же, то видно что затвор закрыт.

Устанавливается этот клапан очень просто, вы легко сможете справиться с этой задачей самостоятельно. Собираете точно так же как и обычные участки фановых труб.

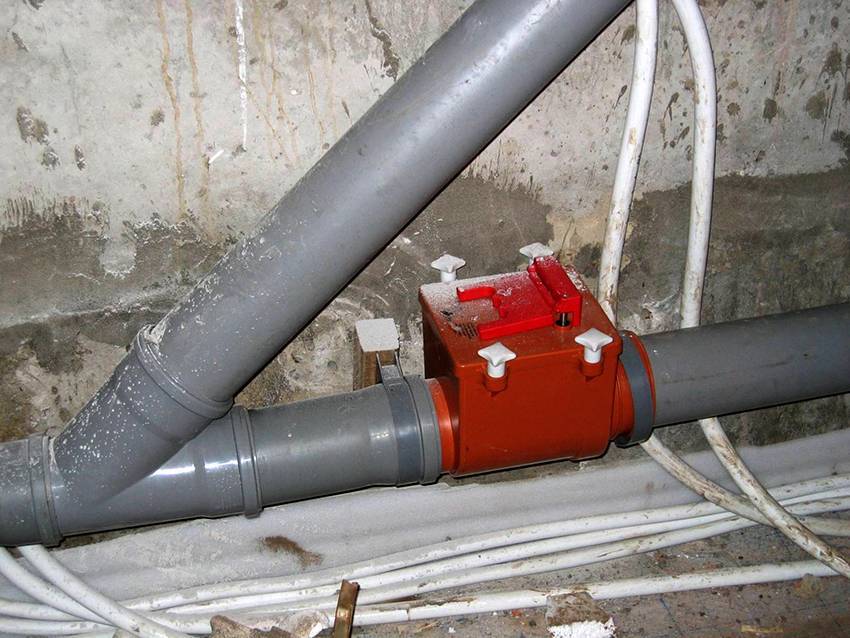

Вот пример установки:

Ну и в заключение покажу пару снимков обратного клапана диаметром 110. Принцип тот же.

Теперь вы знаете что делать, если ваш унитаз или кухонная раковина извергают фонтаны канализационных стоков.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Популярные марки и технические характеристики

«Татполимер» — торгово-промышленная компания, в прайсе которой имеется обратный клапан на канализацию ТП- 85.100. Запорная арматура изготовлена из полипропилена. Диаметр 110 мм, имеется ручка ручного управления заслонкой. Рабочая температура до + 60 °C. Выдерживает давление столба воды до трех метров. Предназначение — хозфекальная канализация. Минимальный срок службы 40 лет.

«Пештан» — сербский производитель арматуры для инженерных систем из полипропилена и ПВХ. Изделие этой фирмы изготовлено из поливинилхлорида. Окрашен в светло-коричневый цвет. Применим как для систем наружной канализации, так и внутри зданий. Имеет функцию ручного управления заслонкой. Подходит для напорных систем. Диаметр проходного отверстия 110 мм, материал изготовления — полимер. Срок службы полимерных изделий свыше 50 лет.

Ostendorf — Германия. Надежный и прочный вентиль из полипропилена. Диаметр трубки 50-160 мм. В зависимости от назначения бывает серого и коричневого цвета. Серый диаметром 50 мм, только для внутренних систем. Рабочая температура до +95 °C. Ручное управление — мембраной с помощью поворотного флажка на крышке. Болты на крышке из нержавеющего металла, легко откручиваются в агрессивной среде. Уплотнительная резинка в раструбе изделия имеет особую коническую форму, это позволяет ей крепко расположиться в канавке и не проворачиваться.

Правила установки обратного клапана для канализации

Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.

Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.

Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.

Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально

Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.

После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.

Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.

Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.

О необходимости использования клапана

После спуска воды в канализацию, она взаимодействует с воздухом внутри трубы, создавая разницу в давлении. Слив же больших объемов воды при недостаточном поступлении воздуха, который выравнивает давление, приводит к формированию области разреженного давления. При отсутствии вентиляции, воздух засасывается внутрь трубы, создавая этим отрицательное давление.

Из-за подобного явления, вода из самого слабого гидрозатвора всасывается в сточную трубу. Это так называемый «срыв гидрозатвора». И давление в трубе сравнивается с атмосферным только тогда, когда в затвор поступает воздух. А происходит это через путь наименьшего сопротивления – сифон. Когда туда втягивается воздух, то одновременно вытягивается и вода, тем самым устройство водяного затвора разрушается.

Как только вода уходит из сифона – запахи из канализации начинают беспрепятственно поступать в помещение. Подобные газы могут быть не только неприятными, но еще и вредными, токсичными. Зачастую они содержат лишь метан, но вместе с ним в квартиру могут попадать споры, бактерии, грибки.

Чтобы исключить подобные происшествия, общий стояк выводится на крышу. В то же время он может не справляться со своей задачей, например в зимнее время или будучи установлен неправильно. Для устранения такой возможности было разработано специальное устройство, которое бы выравнивало давление в канализации, а именно – вакуумный клапан.

Разновидности клапанов

По своему назначению, клапаны можно разделить на 2 категории: обратный клапан для канализации и вентиляционный канализационный клапан.

По законам физики, вода всегда движется по пути наименьшего сопротивления. При даже небольшом засоре есть вероятность того, что направление воды изменится. Этот поток может, поднимаясь через стояк, фонтанировать из разных сантехнических изделий – унитаза, раковины. Всё это чревато затоплением помещения и проблемам с соседями. Установка обратного клапана поможет избежать этого, а также возможного проникновения через фановый стояк грызунов. Для изготовления таких устройств могут использоваться самые разные материалы: пластик, чугун, бронза, нержавейка и другие.

В свою очередь обратные клапана подразделяются на 4 категории:

• межфланцевые. Имеют небольшой вес и малый размер. В таких устройствах не устанавливают фланцы для соединения с трубопроводом. При обнаружении неполадок придется заменить не только само изделие, но и участок канализации;
• поворотные, иначе – лепестковые. В роли мембраны выступает захлопка или золотник, работающие от рычага. Бывают простые и безударные. Отличие безударных от простых в том, что после пропуска воды золотник плавно возвращается на свое место. В простых возможно выведение из строя всей системы;
• шаровые. Применяются в трубах малого диаметра и при стояке меньше 110 мм. Металлический шарик выступает как мембрана, а пружина является рычагом. Наиболее распространенный вид клапана, что было обусловлено простотой демонтажа. Для этого достаточно лишь открутить 2 болта;
• подъемные. Такие изделия устанавливают на участках, где затруднены регулярные ремонтные работы. Демонтаж и ремонт клапана можно выполнить без разбора труб. Существенным недостатком является быстрая загрязняемость.

Обратный клапан для канализации

Клапан для канализации вакуумный предотвращает появление запахов из сточной трубы, а также устраняет шум работы канализации. Существуют 3 основные разновидности таких устройств:

• автоматический вакуумный. Его применяют в основном при устройстве частных домов или устанавливают на отдельные элементы системы. Работает на выпуск воздуха из системы;
• антивакуумный. Может вентилировать большое количество канализационных труб. Может как впускать, так и выпускать воздух;
• комбинированный вакуумный. Имеет все лучшие технологические особенности двух предыдущих видов.

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
