Основные способы копки водопроводных траншей
В зависимости от ландшафта и типа грунта, разработка траншеи производится двумя способами:
- Ручной . Применяется там, где нет достаточного места для работы спецоборудования, например, в тесной городской застройке. Самый трудоемкий и дорогой способ рытья траншеи под водопровод, эффективность которого напрямую зависит от качества грунта. Стоимость работ колеблется от 1000 до 2000 за м3 в зависимости от погоды и сложности грунта.
- Механизированный . Выкапывание траншеи под водопровод экскаватором актуально при условии свободного доступа спецтехники на объект, а также при существенных объемах земляных работ. Этот способ разработки траншей под водопровод гораздо эффективнее ручного, а его стоимость зависит лишь от времени, затраченного на работу. Она составляет в среднем 300-400 рублей за м3. Это 2,5-3,3 раза дешевле, чем ручной труд.
Совет
: Применение ручного траншеекопателя существенно снижает трудозатраты. С его помощью можно снизить стоимость ручного труда на 15-20%, одновременно повысив его эффективность.
Вы можете вырыть траншею для водопровода своими руками или обратиться к услугам гастарбайтеров. Но помните, что земляные работы и прокладка инженерных коммуникаций относятся к строительству и требуют профессиональных знаний, навыков и умений. Нарушение строительных норм и правил ведет к авариям, переделкам, а иногда и судебным издержкам, которые стоят в разы дороже, чем помощь профессиональных строителей, работающих на современном оборудовании.
Если вы сомневаетесь в своих возможностях, обратитесь к специалистам. В нашей компании есть все необходимое, чтобы недорого и быстро выкопать траншею под водопровод с соблюдением строительных норм и правил. Звоните по телефону +7 495 775 33 33, чтобы заказать или получить бесплатную консультацию по выбору спецтехники для рытья траншеи под водопровод.
Засыпка снаружи
В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:
- обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
- утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
- скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).
При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.
Материалы
Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).
Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.
При высоком УГВ или возможности его сезонного подъема нужно использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.
Технологии

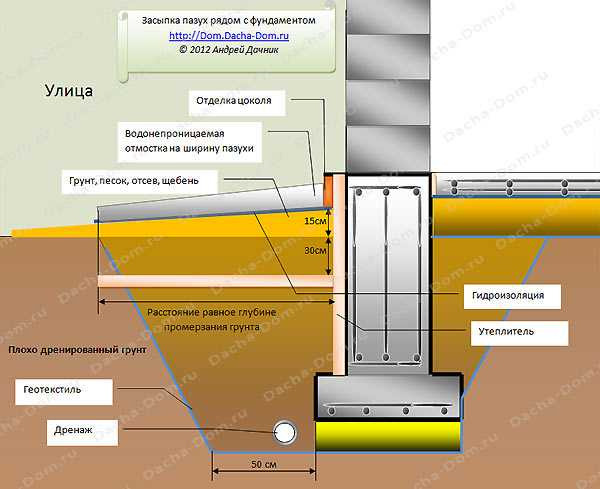

Засыпка пазух снаружи песком или щебнем позволяет полностью исключить вспучивание прилежащего к фундаменту слоя. Однако все нерудные материалы обладают отличными дренажными свойствами. Поэтому кольцевые дрены на уровне подошвы фундамента являются обязательным условием нормальной эксплуатации.
Схема кольцевого дренажа вокруг подошвы фундамента.
При заполнении пазух нужно обеспечить отсутствие усадки в момент эксплуатации. Это возможно только уплотнением материалов виброплитами, ручными трамбовками. Максимальный эффект наблюдается при предупреждении взаимного проникновения инертных материалов и соседних почв. Технология имеет вид:
- укладка геотекстиля или дорнита на стенки пазухи;
- засыпка снаружи песком или щебнем 10 – 20 см слоя;
- уплотнение трамбовкой или виброплитой.
Если засыпается фундаментная лента глубокого заложения, на отместке 30 – 40 см от поверхности нужно уложить горизонтальную теплоизоляцию (5 см листы экструдированного пенополистирола высокой плотности), после чего, продолжить работы.
Рекомендуем прочитать: Утепление фундамента и отмостки своими руками.
В лентах МЗЛФ глубина залегания обычно не превышает указанного уровня, поэтому теплоизоляция укладывается снаружи по дну траншеи по умолчанию. Обратную засыпку производят поверх нее.
Рекомендуем прочитать: Утепление мелкозаглубленного ленточного фундамента.
Хорошая реклама
Этапы проведения строительной работы
Чтобы проводить строительную операцию, необходимо воспользоваться рабочими чертежами, придерживаться инструкций и технических правил.
Конструктивные подходы засыпки, по особенностям, индивидуально решаются в каждом конкретном случае и определяются подрядной бригадой:
обозначается объем работ; рассматриваются условия строительства, грунт; изучаются подъездные пути (если работы будут осуществляться с помощью техники), обращается внимание на погодные условия. Далее разрабатывается технологическая карта по формуле для объема дренирующего грунта:
Далее разрабатывается технологическая карта по формуле для объема дренирующего грунта:
Строительные и монтажные работы прорабатывает технолог по формуле:
Чтобы определить нужную плотность грунта при засыпке углублений ямы или котлована, в проекте указываются данные по исследованию грунтовой смеси в лабораторных условиях, с помощью метода стандартного уплотнения.
Такой способ устанавливает оптимальную влажность и максимальную плотность, которая должна быть не менее показателя – 0,95.
Расчет объема работ по обратной засыпке траншеи определяется по следующей формуле:
Затем этапы работ отсыпки включают в себя следующую последовательность.
- Проведение подготовительных работ:
- удаление избыточной влаги в котловане;
- заливка бетоном фундамента, и проверка его на прочность;
- выполнение гидроизоляции стен котлована;
- уборка строительного мусора;
- окончание объема монтажных работ;
- расчет необходимого количества строительной смеси для засыпки. Объем грунта для засыпки углублений в котловане определяется как разность между объемом выемки и монтируемых фундаментных блоков.
- Подвоз и разгрузка строительного материала.
- Послойное засыпание и уплотнение грунта.
- Заливка цементным молочком (при необходимости).
- Проверка выполненной работы и ее сдача.
Пример исполнительной схемы обратной засыпки котлована можно скачать здесь.
Общий пошаговый порядок проведения обратной засыпки котлована можно представить в виде схемы:
Выполнение работ с помощью транспортных средств (например, экскаватора) указано в документе ТТК 01.09.01. документе.
Скачать типовую карту можно здесь.
С техническими рекомендациями по производству можно ознакомиться на тут.
Засыпка углублений требует соблюдения технических условий и последовательности действий.
Более детально ее можно описать так:
- Увлажненный грунтовой материал насыпают не весь сразу, а постепенно, распределяя его по всему периметру.
- Каждый тонкий предыдущий слой хорошо трамбуется, он не должен быть более 20 см, поэтому его считают тонким.
- Укладка каждого слоя сопровождается проливкой цементного молочка.
- Затем снова насыпается следующий слой и утрамбовывается, пока не будут достигнуты показатели (высота) засыпки грунтовой смеси.
- Окончание уплотнения проводится с помощью виброплиты – современного строительного механизма.
При устройстве вентиляции, материал насыпают на 30 см ниже предполагаемых отверстий.
При выполнении задачи по засыпке пазух важно придерживаться также следующих правил:
Начинать процесс нужно только тогда, когда готов фундамент, окончены работы по установке гидроизоляции и монтажу плит для перекрытия. Ручной способ используется в любом случае, после механического
К кромке откоса от фундамента нужно двигаться постепенно, соблюдая меры предосторожности. Любой используемый грунтовый материал подлежит обязательному уплотнению
Виброплита всегда применяется в конце процесса. Во время засыпки, для избежания повреждения гидроизоляционного слоя, его прикрывают плитами из асбоцемента. При послойной утрамбовке, толщина используемого грунтового слоя не должна превышать 0,25 м. Верхнюю прослойку почвы трамбуют до уровня устройства отмостков. Перед укладкой коммуникационных труб, под них нужно насыпать подушку 0,3 м из песка или гравийных смесей, не применяя утрамбовку. Затем сверху укладывают выбранный грунтовый слой, и хорошо уплотняют.. Чтобы максимально эффективно и правильно провести данные строительные работы, необходимо подробно изучить требования к строительным нормам, и следовать им при каждом этапе
Соблюдение правил гарантирует качество и целостность основы – фундамента, а значит и всей будущей постройки
Чтобы максимально эффективно и правильно провести данные строительные работы, необходимо подробно изучить требования к строительным нормам, и следовать им при каждом этапе. Соблюдение правил гарантирует качество и целостность основы – фундамента, а значит и всей будущей постройки.
I. ОБЛАСТЬ ПРИМЕНЕНИЯ
1.1. Типовая технологическая карта (именуемая далее по тексту ТТК) — комплексный организационно-технологический документ, разработанный на основе методов научной организации труда, предназначенный для использования при разработке Проектов производства работ (ППР), Проектов организации строительства (ПОС) и другой организационно-технологической документации в строительстве. ТТК может использоваться для правильной организации труда на строительном объекте, определения состава производственных операций, наиболее современных средств механизации и способов выполнения работ по конкретно заданной технологии. ТТК является составной частью Проектов производства работ (далее по тексту — ППР) и используется в составе ППР согласно МДС 12-81.2007. 1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома. Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоёмкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда. 1.3. Нормативной базой для разработки технологической карты являются: — рабочие чертежи; — строительные нормы и правила (СНиП, СН, СП); — заводские инструкции и технические условия (ТУ); — нормы и расценки на строительно-монтажные работы (ГЭСН-2001, ЕНиР, ВНиР, ТНиР); — производственные нормы расхода материалов (НПРМ); — местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов. 1.4. Цель создания ТК — описание решений по организации и технологии производства строительно-монтажных работ по обратной засыпке пазух котлована при возведении подвала жилого дома с целью обеспечения высокого качества, а также: — снижение себестоимости; — сокращение продолжительности строительства; — обеспечение безопасности выполняемых работ; — организации ритмичной работы; — рациональное использование трудовых ресурсов и машин; — унификация технологических решений. 1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов строительно-монтажных работ (СНиП 3.01.01-85* «Организация строительного производства») по обратной засыпке пазух котлована при возведении подвала жилого дома. Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ. РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации. 1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объёмов работ, средств механизации, потребности в трудовых и материально-технических ресурсах. Порядок привязки ТТК к местным условиям: — рассмотрение материалов карты и выбор искомого варианта; — проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту; — корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением; — пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту; — оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами. 1.7. Типовая технологическая карта разработана на новое строительство и предназначена для инженерно-технических работников (производителей работ, мастеров) и рабочих на строительно-монтажных работах, выполняющих работы во III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по обратной засыпке пазух котлована при возведении подвала жилого дома, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Технологическая карта разработана на следующие объёмы работ: — обратная засыпка пазух котлована дренирующим грунтом — V=100 м.
Порядок действий
После прокладки труб в траншеи на мягком грунте — «постель» выполняется их присыпка слоем мелкого песка 0.2м над ними.
Засыпку труб осуществляют в любом климатическом периоде, практически сразу после завершения монтажных работ:
- Предварительно перед засыпкой проверяют соответствие выполненных работ проекту, исправность установленных линий инженерных сетей и плотность их прилегания к днищу выработки;
- устраивают подъездные пути для перемещения грунта, и техники;
- оформляют письменный допуск на засыпку сетей;
- засыпку труб ведут таким образом, чтобы предотвратить поперечное движение труб. С этой целью трубы специально закрепляют точечной присыпкой экскаватором.
- Процесс засыпки выполняют по разработанной подрядной организацией технологической карте.
- После завершения работ по уплотнению почвы объект представляют авторскому и техническому надзорам.
Формула подсчета объема работ
Это важный этап строительства, от него будет в конечном итоге зависеть стоимость технологического заполнения траншеи грунтом.
Например, для следующих исходных данных вначале выполняется расчет объема грунта для засыпки, затем объем вывоза грунта одной единицей транспорта, количество ходок, временные показатели и стоимость аренды:
Эти расчеты дадут возможность определить необходимый парк бульдозеров для производства работ:
Все необходимые расчеты сводятся в таблицу:

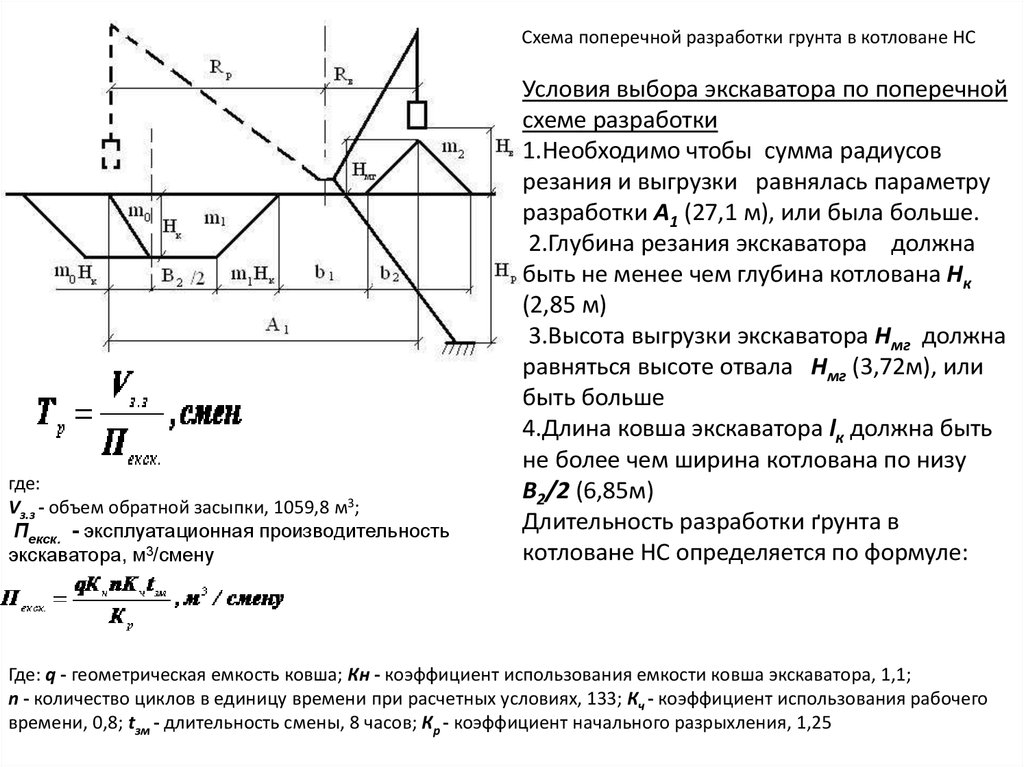

Эксплуатационная производительность экскаватора в рабочую смену устанавливается следующим образом: Пэ=60*c*g*n1*k1*k3, где:
- c — длительность смены;
- n1 — число выполняемых действий ковшом в минуту;
- k1 — коэффициент эксплуатации экскаватора;
- k3 — коэффициент эксплуатации ковша;
- g — емкость ковша экскаватора.
Уплотнение насыпного грунта
Технологические операции со всеми подробностями приведены в техрекомендациях ТР 73–98, где отображены требования по уплотнению грунта при выполнении таких работ.
После чего процесс засыпания проходит по следующей схеме:
- 4 зону наполняют и трамбуют лопатами.
- 2 и 3 зоны наполняют лопатами, а ручными трамбовками уплотняют, кроме зоны 1 над трубой.
- 5 зону наполняют при применении экскаватора, трамбуют механическими трамбовками.
При уклоне выемки 20 и более градусов, почву фиксируют, чтобы она не сползала и не смогла быть вымытой водой.
Расценки в смете по ГЭСН
Расчет сметы выполнения обратной засыпки выполняется по базе ГЭСН, при этом рассчитывается потребность в технике и материальных ресурсах:
Ведомость потребности в машинах, инструменте, инвентаре:
Далее рассчитываются расход материалов, необходимых для обслуживания бульдозера и катка и сводятся в таблицу из расчета на 1000 м3:
Затраты машинного времени и трудозатраты при выполнении обратной засыпки со смонтированными инженерно-техническими линиями определяют по Единым государственным нормам и расценкам.
Продолжительность таких работ определяется календарным планом и представлена в таблице:
Региональные цены
Засыпка траншей при монтаже коммунальных и производственных инженерных сетей выполняются во всех регионах России.
Понятно, что в том случае если она арендует транспорт, работа будет стоить дороже, а проходить, скорее всего, медленнее.
Согласно предложениям, которые имеются в открытом доступе по состоянию на 1.06.2020 года, цены на обратную засыпку траншеи выглядят следующим образом:
| Технологические операции | Цена, руб. | Цена, руб. | Цена, руб. | Цена, руб. | Цена, руб. |
| Регионы | Москва | Краснодар | Томск | Вологда | Мурманск |
| Уплотнение грунта, м3 | 500 | 430 | 610 | 410 | 580 |
| Механическая обратная засыпка грунта, м3 | 600 | 500 | 740 | 540 | 710 |
| Ручная засыпка в пазухи с трамбовкой и увлажнением водой, м3 | 800 | 600 | 1000 | 710 | 900 |
| Ручное перемещение грунта с выравниванием и трамбовкой , т | 130 | 120 | 250 | 170 | 230 |
| Обратная засыпка послойным методом с трамбовкой, м3 | 300 | 240 | 500 | 350 | 420 |
| Подсыпка песком до 150 мм, м3 | 700 | 560 | 890 | 610 | 800 |
| Механическое передвижение грунта, м3 | 750 | 650 | 900 | 590 | 780 |
2.6. Уплотнение грунта пневматическими и электрическими трамбовками
2.6.1. Уплотнение грунта в особо стесненных местах и при небольших объемах работ следует производить пневмотрамбовками и электротрамбовками (табл. ).
Таблица 2
Техническая характеристика пневмотрамбовок
Показатели
Един.измер.
Марка пневмотрамбовок
ТР-4
ТР-6
1.
Число ударов в 1 мин
–
1200
1200
2.
Давление воздуха
атм
5,5
5,5
3.
Расход воздуха
куб. м/мин
0,7
0,7
4.
Диаметр шланга
мм
16
16
5.
Длина трамбовки
мм
1070
1070
6.
Вес
кг
8,4
9,5
ПРИМЕЧАНИЕ. Трамбование грунта производят слоями, начиная с краев трамбуемой площади с последующим приближением к ее середине. Каждым последующим ударом трамбовки должна захватываться часть уже уплотненной площади.
2.6.2. При работе по уплотнению грунта вблизи действующих и прокладываемых коммуникаций, стен (фундаментов) существующих и возводимых зданий и сооружений необходимо обеспечить их сохранность.
2.6.3. При уплотнении грунта пневмотрамбовками ТР-4, ТР-6 работы необходимо выполнять в следующей последовательности:
присоединить башмак к трамбовке;
раскатать шланги;
присоединить шланг к компрессору и трамбовке;
произвести уплотнение грунта;
отсоединить шланг откомпрессора и трамбовки;
снять башмак.
2.6.4. При уплотнении грунта электротрамбовками ИЭ-4501; ИЭ-4502; ИЭ-4503; ИЭ-4504; ИЭ-4505; ИЭ-4506 работы необходимо выполнять в следующей последовательности:
установить электрорубильник с соблюдением правил техники безопасности;
раскатать электрический кабель;
подсоединить электрический кабель к рубильнику и трамбовке;
произвести уплотнение грунта;
отключить электрокабель от источника питания и трамбовки.
2.6.5. В состав работ, указанных в пп. , , входят работы по обслуживанию трамбовок (смазка, мелкий ремонт).
2.6.6. Работы по уплотнению грунта трамбовками необходимо производить в соответствии со схемами (лист 4. 7, 9, 10, 13, 14) данной технологической карты.
Инструкция к калькулятору
Для того, чтобы произвести расчет необходимо выбрать тип расчета и заполнить исходные данные.
Тип 1
Длина траншеи по верху (P) — длина или сумма длин траншеи (в случае, если это периметр или траншея, сложенная из нескольких отрезков разного направления) по поверхности земли. Например, на рисунке P может равняться P1 или P2, а также может быть суммой P=P1+P2+P3+P4 (если вы хотите сосчитать всю криволинейную траншею целиком).
Длина траншеи по низу (Т) — так как зачастую траншея имеет откосы, то ее длина по верху и по низу отличаются, поэтому в этой графе Вам нужно указать длину траншеи по ее дну (Т=Т1 или Т=Т2 и т.д., или Т=Т1+Т2+Т3+Т4).
Зависит данная величина от крутизны откоса. Так, например, если глубина траншеи составляет 1м (Н=1м) и соотношение глубины траншее к длине откоса составляет 1:1 и Р1=10м, то Т1=10-1-1=8м (по метру с каждой стороны.
Ширина траншеи (В) — в графе необходимо указать ширину по дну.
Соотношение глубины траншеи к длине откоса — подразумевается крутизна откоса, которая в зависимости от вида грунта и глубины траншеи разная.
Стоимость копания и вывоза грунта — расценки подрядчиков.
Тип 2
Здесь будут рассмотрены только новые переменные. Все остальное так же, как и в Тип 1
Кроме этого, обращаю Ваше внимание, что здесь в отличие от Типа 1 отрезки каждого нового направления траншеи считаются отдельно. Другими словами Р не может равняться Р1+Р2+Р3+Р4., а только Р=Р1 или Р=Р2 и т.д. Тип стены — выбирается для того, чтобы избежать повторного вовлечения в расчет одного и того же объема в пределах ширины траншеи
Например Р1 и Т1 — длины траншей под основную стену, а Р2 и Т2 — под не основную. В данном случае он выбирается, чтобы правильно сосчитать количество выемок под сваи
Тип стены — выбирается для того, чтобы избежать повторного вовлечения в расчет одного и того же объема в пределах ширины траншеи. Например Р1 и Т1 — длины траншей под основную стену, а Р2 и Т2 — под не основную. В данном случае он выбирается, чтобы правильно сосчитать количество выемок под сваи.
Количество свай на отрезке — сколько вы хотите разместить свай на отрезке.
Глубина свай (F) — здесь указывается глубина свай (глубина выемки).
Отступ крайних свай (m) — отступ от края траншеи по дну до центра сваи (выемки).
Диаметр свай (D) — диаметр свай или коловорота в миллиметрах.
Шаг свай (A) — расчетный шаг выемок под буронабивные сваи. Рассчитывается в зависимости от заданного количества свай на отрезке. Обычно он равен 1,5-2,0 м. Поэтому, если например, он больше этих значений, то желательно увеличить количество свай на отрезке.
Источник
Что использовать для внутренней засыпки
Чтобы подобрать материал для ленточного фундамента с обратной засыпкой под плиту, важно учитывать следующие факторы:
В каких целях будет происходить эксплуатация здания. Поскольку в жилых зданиях отопление осуществляется круглый год (за исключением жаркого сезона), почва не промерзает даже при низких температурах. Поэтому вероятность вспучивания грунта меньше.
Перекрытие для пола. Если планируется использовать балки для перекрытия, самым экономичным вариантом станет использование глины
Под плиты на фундаменте с обратной засыпкой важно использовать песок для выравнивания «гуляющего пола».
Высота цоколя. Если площадь большая, целесообразно использовать грунт, находящийся на строительном объекте
Перед заливкой используется песок.
УГВ уровень. Если грунтовые воды находятся на высоком уровне, для засыпки лучше использовать щебень.
Опираясь на особенности ленточного фундамента с обратной засыпкой, важно обратить внимание на процесс заполнения пустых ячеек, если перекрытие создано по лагам:
Подполье может получиться на низком уровне, чтобы эксплуатировать пространство в нормальном режиме.
Почва начинает выделять испарения, негативно воздействующие на фундамент и конструкцию.
Важно обеспечить вентиляционную систему.
При использовании ленточного фундамента среднеглубокого заложения с обратной засыпкой
до перекрытия возможно комплексно решить множество поставленных задач и увеличить качество эксплуатации.
Влияние обратной засыпки трещины на защиту кабелей
Обратная засыпка трещины вокруг кабеля является важным этапом укладки кабельных линий. Она представляет собой процесс засыпки траншеи после укладки кабеля для обеспечения его надежной защиты
Правильная обратная засыпка трещины имеет ряд преимуществ и важное влияние на защиту кабелей
1. Предотвращение повреждений кабеля:
Правильная обратная засыпка трещины позволяет предотвратить повреждение кабеля из-за механических воздействий, например, при попадании острой каменной частицы или при ударе. Засыпка трещины создает дополнительный барьер между окружающей средой и кабелем, обеспечивая дополнительную защиту от внешних воздействий.
2. Укрепление структуры разбитой трещины:
Обратная засыпка трещины позволяет укрепить структуру земляной трещины, тем самым предотвращая дальнейшее расширение и разрушение трещины
Это особенно важно в районах с непредсказуемыми грунтовыми условиями, где возможны сдвиги и деформации земляного слоя
3. Разделение кабелей:
Правильная обратная засыпка трещины позволяет разделить уложенные кабели и создать надежную изоляцию между ними
Это важно для предотвращения перекрестных помех и электромагнитных интерференций, которые могут возникнуть при смешении проводов разных кабельных линий или при наличии контакта между проводами
4. Улучшение водоотвода:
Правильная обратная засыпка трещины позволяет создать оптимальное распределение влаги вокруг кабеля. Она способствует лучшему водоотводу и предотвращает проникновение воды в окружающую траншею, что в свою очередь минимизирует вероятность коррозии и других негативных воздействий на кабель и его изоляцию.
5. Снижение риска повреждений:
Правильная обратная засыпка трещины помогает снизить риск повреждения кабеля в результате термического расширения или сжатия земли. Она обеспечивает стабильность окружающей среды и предотвращает возможные перемещения и деформации земляного слоя, что способствует сохранению целостности кабельной линии.
Таким образом, правильная обратная засыпка трещины является важным этапом укладки кабельных линий и оказывает положительное влияние на защиту кабелей. Она предотвращает повреждения, укрепляет структуру трещины, разделяет кабели, улучшает водоотвод и снижает риск повреждений. Это способствует обеспечению надежной и долговечной работы кабельной инфраструктуры.
Какие материалы нужно использовать для засыпки
Согласно требованиям СП, для производства обратных засыпок можно использовать:
- крупнообломочный природный грунт;
- песок;
- глину;
- незагрязнённые отходы промышленности.
Гранулометрический состав используемого для засыпки грунта всегда указывается в проекте, а его качество должно соответствовать требованиям, изложенным в своде правил. Например, грунт не должен содержать подверженных биологическому разложению растительных включений; строительного мусора; волокнистых элементов.
Содержание мёрзлых комков при засыпке наружных пазух не должно превышать 20%, а при засыпке во внутреннем контуре здания вообще не допускается. Снега и льда в грунте, предназначенном для обратной засыпки, не должно быть вообще, а его температура должна быть такой, чтобы обеспечить пластичное состояние до конца уплотнения.
В целом, грунты для обратных засыпок подразделяются на три типа:
- связные, с содержанием частиц глины до 12%;
- малосвязные (глина в количестве 4-11%);
- несвязные (глины меньше 3%).
Несвязный грунт лучше уплотняется, его можно применять вне зависимости от плотности и пластичности, естественной влажности, зернового состава и коэффициента фильтрации. Суглинок утрамбовать сложнее, но при отсутствии излишней влажности он обладает отличной несущей способностью.
Песок
Из всех видов грунтов песок обладает наилучшей влагопропускной способностью. Вода сквозь него уходит быстро, поэтому даже в при отрицательных температурах в нём не образуется лёд. Однако если материковый грунт на участке глинистый, использование для засыпки пазух котлована песка не лучшая идея. Вода просочится к подошве фундамента, и будет застаиваться, практически не просачиваясь глубже – в таком случае, по периметру здания нужно обязательно устраивать трубный дренаж.
В остальных случаях песок для обратной засыпки фундамента – идеальный вариант. Он экологичен и отлично уплотняется, в большинстве регионов вполне приемлемая цена. Важен только его зерновой состав: в песке могут быть и примеси глины, а их содержание не должно превышать 3%. Лучше всего использовать овражный или речной песок, в нём почти нет пылевидных примесей.
Глина
Глина, особенно жирная, отличается высокой плотностью, и, будучи хорошо утрамбованной, вообще не насыщается водой. А если нет влаги, то и грунт не подвержен сезонному вспучиванию. Чем меньше в глине примесей других грунтов, тем лучше. Чаще всего примесью является песок, хотя небольшое его количество идёт только на пользу. Благодаря песку глина при потере влаги меньше усаживается и трескается, но количество такой добавки должно быть не более 15%.
Глина является водоупорным материалом, поэтому её используют для обратной засыпки на участках с высоким уровнем грунтовых вод (в том числе верховодки), устраивая, так называемый, глиняный замок. Заготовку глины лучше произвести с осени: зимой в результате воздействия низких температур в ней разрушаются многие примеси, она хорошо увлажняется и становится пластичной. В противном случае, глину требуется залить водой за пару дней до начала работ по устройству замка.
Крупнообломочный грунт
Так как строительные правила предусматривают засыпку пазух фундаментов крупнообломочными грунтами, рассмотрим вкратце, что подразумевает этот термин. К таким грунтам относят не связанные между собой обломки скальных пород, в которых минимум половину объёма составляют элементы с фракцией более 2 мм.
Существует три категории таких грунтов, классифицирующихся по зерновому составу:
- Валунный. Минимум половина частиц фракцией более 200 мм. Его для обратной засыпки не применяют.
- Галечниковый, он же щебень. Больше половины частиц фракцией от 10 мм. Обратная отсыпка фундамента щебнем – идеальный вариант.
- Гравийный, чаще с неокатанными гранями. Может содержать до 40% песка, поэтому называют песчано-гравийной смесью (ПГС). Так же гравий может содержать до 30% глины – такая смесь не подходит для засыпки фундаментов, так как будет подвержена пучению.
Первоначальный грунт
Проще всего для любого застройщика было бы использовать для обратной засыпки фундамента грунт, вынутый при разработке котлована. Однако проще – это не значит лучше. На большей части территорий России в поверхностных слоях почв залегают либо суглинки, либо супеси, а они больше всего подвержены морозному пучению. Такая засыпка лишь создаст проблемы, поэтому, если строительство ведётся без предварительного анализа грунта, рисковать не советуем. Чем засыпать фундамент снаружи, рассказывалось выше.
Алгоритм выполнения работ
Всю процедуру выполнения обратной засыпки можно разделить на несколько этапов:
Перед тем, как приступить к основной процедуре, важно проверить состояние траншей, извлечь посторонние предметы.
Провести исследование содержания влаги. Точную информацию реально узнать при проведении лабораторного обследования
Если грунт пучинистый, показатель должен варьироваться в пределах 12-15%. Для тяжелой почвы результат может быть до 20%. Если полученные результаты не соответствуют установленным нормам, выполняется искусственная сушка, либо увлажнение.
Далее можно проводить засыпку подготовленного основания. На самое дно производят укладку материала слоями. Плотность каждого слоя минимум 40 см.
Можно приступить к заполнению цокольного пространства, если не планируется оставлять место для подвала. Внутренние пазухи полностью или частично заполняют.
В первом случае редко, когда возникают сложности. Достаточно уложить грунт слоями в солнечном месте. Чтобы провести увлажнение, используется специальный раствор с содержанием воды и цемента. В жидкость постепенно вводят цемент до образования суспензии молочного оттенка. С ее помощью проводят орошение.
При обратной засыпке фундамента снип можно использовать специальное техническое оборудование, либо выполнять работы вручную. Если постройка имеет крупные габариты, рекомендуется нанять 2-3 рабочих в помощь.
Уплотнение грунта
Обратная засыпка коробчатого фундамента обязательно предусматривает уплотнение почвы. Осуществлять такие работы необходимо с помощью дополнительной техники, ведь если использовать ручной инструмент, то трамбовка получится слишком трудоемкой. Когда в работах планируется задействовать специальную технику, слои должны иметь определенную толщину. При использовании песка, этот параметр не должен превышать 70 см. Тогда как в случае с глиной толщина равна 50 см. Суглинки и супеси укладываются слоями до 60 см.
Если работы вы всё же планируете осуществлять вручную, то вышеупомянутый параметр должен составить 30 см или меньше. Конечное значение будет зависеть от типа грунта. Начинать работы необходимо от зоны, которая ближе к зданию. В процессе вы будете продвигаться к краю откосов. После трамбовки на грунте устанавливается отмостка, которая необходима для защиты фундамента и почвы от излишней влаги. Если вы решите, что отмостка вам не нужна, то должны быть готовы к тому, что талая вода и осадки размоют грунт. За этим последует деформация и разрушение основания, поэтому отмостку нужно даже в тех случаях, когда конструкция имеет водосток.
