Для чего нужно обогревать кровлю и как это правильно делать

Изготовление и установка кабеля своими руками

Чертеж и схемы

Независимо от того, сделан был греющий провод своими руками или приобретен в магазине- установить его самостоятельно вполне возможно.

Для примера приведу несколько готовых схем для разных участков кровли (чуть ниже по тексту: рис.1, рис.2, рис .3).

Расчет размеров

Изначально измеряем диаметр труб и подбираем мощность провода. Следует отметить- если крыша надежно теплоизолирована- кабеля мощностью 25-40 Вт/м будет достаточно. Если кровля –холодная, выбирайте изделие не менее 40-50 Вт.

Полученную величину мощности следует сравнить со значением, рекомендуемым исходя из физико-технических показателей используемого материала:

• для пластиковых водостоков -минимум 20 Вт на погонный метр;
• для металлических водостоков -минимум 25 Вт;
• для деревянных водостоков – минимум 18 Вт.

Если кабель в системе аниобледенения укладывается методом спиральной обвязки трубы, его длину нужно высчитывать по следующей формуле:

Величина шага спирали определяется в зависимости от диаметра трубы по специальным таблицам.

Далее следует начертить точную схему всех элементов системы. По этому чертежу будут выполняться все этапы работ.

Рис.1. Укладка кабеля по краю кровли:

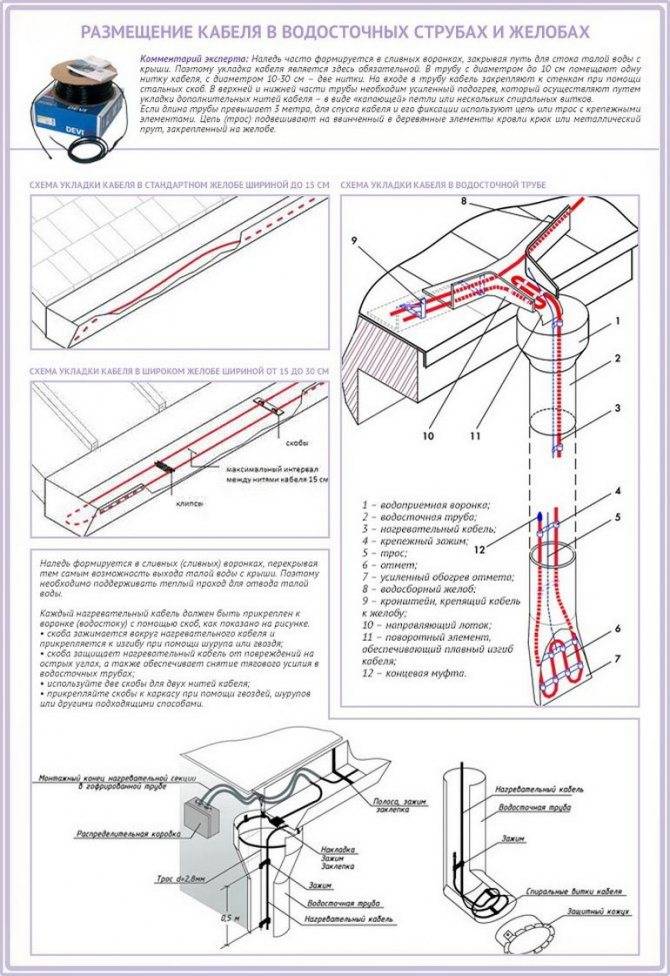

Рис.2. Укладка в водосточных желобах и трубах:

Рис.3. Размещение в ендовах:

Какое оборудование выбрать?

Если вы решили сделать обогрев крыши и водостока от снега и наледи саморегулирующимся кабелем, то обязательно захотите узнать, а почему именно такое оборудование наиболее выгодно? Желая сделать защиту от наледи наиболее эффективной, каждый владелец дома пожелает использовать только лучшие материалы. Современная промышленность предлагает два варианта нагревательных электрических кабелей, а именно:

Какое оборудования для обогрева водостоков кровли выбрать?

• резистивный;
• саморегулирующийся.

Первый вариант электрического нагревательного кабеля самый простой. Он имеет металлическую жилу с покрытием из изоляционного материала. Такой резистивный кабель просто включается в электрическую сеть и выдает постоянный нагрев.

Саморегулирующийся кабель более сложен в строении. В его состав включаются следующие основные элементы:

• матрица или саморегулирующаяся нагревательная система;
• экранирующая оплетка;
• наружная и внутренняя изоляция.

Такая сложная структура позволяет изменять сопротивление кабеля в зависимости от температуры окружающей среды. Матрица сама реагирует на этот внешний показатель и изменяет уровень нагрева всего устройства.

Резистивный нагревательный электрический кабель стоит дешевле, своего саморегулирующегося «собрата». Но такая дешевизна выливается в большие расходы во время эксплуатации. Дело в том, что резистивный кабель греет всегда одинаково, конечно если он подключен к электрической сети

Будет неважно, находится устройство на открытом воздухе или в снегу, в воде или во льду. Кабель будет работать с одинаковой мощность и с одним и тем же расходом электроэнергии. А значит, ваши расходы при эксплуатации будут довольно значительными

А значит, ваши расходы при эксплуатации будут довольно значительными.

Обогрев водостоков кровли саморегулирующимся кабелем обойдется дешевле. Дело в том, что такие устройства потребляют электричества столько, сколько это требуется в зависимости от температуры окружающей среды. Например, если участок находится в куче листьев, то и греться он будет меньше. Совсем другое дело, если кабель лежит во льду. Температура окружения будет ниже, а значит и нагрев больше.

Как смонтировать систему?

Чтобы во всеоружии приступать к монтажу системы рассмотрим наглядно пример схемы обогрева кровли и водостоков и будем придерживаться определенной последовательности.

Вначале выбираем место установки системы автоматики и управления внутри помещения. Зачастую основной контроллер и аппараты защиты необходимо расположить около электрического распред-щитка. Делается это для удобства монтажа, и позволяет сократить длину кабельно-проводниковых трасс и повысить надежность работы схемы. Подключить контроллер не составит особого труда, так как все его выводы и клеммы подписаны и промаркированы. Человек знакомый с основами электрической разводки и умеющий обращаться с инструментом, быстро сориентируется и выполнит такую работу своими руками.

Монтаж греющего проводника в водостоках нужно рассматривать исходя из того, что он разделен на четыре составляющие части (желоб, сточная труба, воронка и водоприемник), каждую из которых необходимо подогреть. Для начала необходимо подать в водосточную трубу петлю провода и прикрутить ее в водоприемнике с помощью стальных зажимов. Затем крепим кабель в нижней части сточной трубы как можно выше, располагая его на расстоянии 5 см друг от друга в части трубы, находящейся ближе к дому (по ней обычно и стекает талая вода). Таким же образом крепим проводник и вверху возле нижней части воронки

Важно, если труба состоит из нескольких разборных частей, то в каждой из них нужно организовать промежуточное крепление системы обогрева. В воронке кабель укладывается в форме кольца и прикручивается зажимами в таком положении

Переходим к желобу. В нем провода нужно расположить на боковых противоположных поверхностях. Далее, концы подключаются в распределительной коммутационной коробке к клеммам.

Совет! Саморегулирующий проводник необязательно укладывать петлей. Подойдет монтаж в одну жилу, конец которой изолируется специальной заглушкой.

В качестве примера инсталляции греющего элемента возьмем плоскую кровлю. Кабель укладывается в нижней части по периметру черты стекания воды и закладывается во внутренней воронке водостока на расстояние от 400 мм, если сточная труба располагается в здании. Если же труба смонтирована снаружи, то применяют схему «капающей петли». В местах соприкасания парапета и кровли уложенный проводник должен иметь мощность около 60-70 Вт/м 2. Также необходимо, чтобы вокруг обогреваемой воронки на расстоянии 2 м был уложен провод как показано на рисунке ниже:

Последовательность разделки греющего провода показана фото:

В завершение, когда предыдущие этапы окончены, система управления обогревом водостоков и кровли соединяется с греющими элементами с помощью силовых кабелей посредством переходных распределительных коробок. Также, подключаются все необходимые датчики и аппаратура защиты.

Наглядно увидеть процесс монтажа системы антиобледенения вы можете на видео:

Вот и все, что хотелось рассказать вам о том, как сделать обогрев кровли и водостоков своими руками. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Обслуживание системы антиобледенения кровли

Владельцу системы антиобледенения рекомендуется делать следующее:

1. Хотя бы раз в год (перед холодным сезоном) осматривать греющий кабель на предмет механических повреждений.
2. Перед тем как включить обогрев кровли, очистить желоба и трубы водосточной системы от листьев и другого мусора.
3. В начале зимнего сезона проверять величину сопротивления изоляции.
4. С наступлением холодов следует проверить работоспособность терморегулятора.
5. Периодически проверять работоспособность УЗО контролируемыми утечками тока.

Система обогрева кровли и водостоков не только экономит время владельца дома, но и исключает получение жильцами травмы от падения сосулек или снега. А поскольку здоровье и жизнь бесценны, затраты на покупку и установку комплекса окажутся оправданными при любой его стоимости. Нужно только помнить, что оснащение крыши подогревом — проект довольно серьёзный, и наилучший результат будет гарантирован только в том случае, если в нём примут участие опытные специалисты.

Советы профессионалов

Специалисты рекомендуют придерживаться следующих правил:

• Тщательно исследовать крышу дома, водостоки и грамотно выполнить проектирование системы обогрева. Не должны оставаться холодными отдельные участки, иначе неизбежно появление наледи. При этом не нужно обогревать те участки, где это не требуется, иначе владельцу такая установка обойдется дорого.
• Запрещено оставлять кабель в подвешенном состоянии – это грозит его обрывом.
• Использовать только качественную продукцию, предназначенную для обогрева кровли и водостока. В противном случае в непредназначенном для этих целей кабеле может возникнуть пробой изоляции, что приведет к поражению электрическим током.
• Закупать материалы одного производителя, что повысит надежность системы.
• Применять саморегулирующийся кабель вместо резистивного, что в разы увеличит продуктивность обогрева. Также это поможет сэкономить электроэнергию.
• Во время монтажа нельзя сверлить кровлю. Лучше использовать специальные крепежи для внешнего монтажа кабелей.

Наглядно ознакомиться с монтажом кабеля можно в этом видео. Представлены все этапы установки.

В тех домах, где часто образовывается наледь и сосульки на водостоках, рекомендуется устанавливать нагревательный кабель. За счет этого можно обеспечить свою безопасность. В этом деле главное правильно спроектировать систему и подобрать качественное оборудование.

На чём основана система антиобледенения кровли

Современный и набирающий популярность способ борьбы с наледью на кровле – прокладка системы греющих кабелей, которые в случае необходимости решают проблему оттока талой воды. Такие системы включают, когда температура воздуха поднимается выше отметки -18 °С.

ФОТО: pbs.twimg.comПри более низких температурных показателях наледь практически не образуется ни от суточных перепадов, ни от тепла кровли. И плюс к тому – в морозные дни редко идёт снег

Принцип работы системы антиобледенения заключается в прокладке греющих кабелей в местах, которые обеспечат отток талой воды с кровли: это водостоки, козырьки, желоба и лотки, входы в ливневую канализацию.

ФОТО: images.ru.prom.stСистемы обледенения включают в себя не только систему кабелей, длину и мощность которых нужно рассчитать пропорционально размерам здания, но и терморегуляторы, поддерживающие и контролирующие оптимальные показатели

Система внутреннего утепления

Теперь понятно, что тепло может выходить из помещения не только через открытые оконные или дверные проемы. Подобные элементы конструкции считаются весьма значимым фактором с учетом необходимости сбережения и экономии энергоресурсов. Правильно оборудованная и утепленная кровля с внутренней стороны должна обязательно сохранять от 18 до 29% тепла в жилом помещении.

Поэтому нужно разбираться в некоторых законах физики: в процессе нагрева воздушная масса поднимается, а потом всеми существующими путями уходит в окружающую среду. Однако в ситуации, когда здание будет правильно утеплено, воздушная масса изнутри циркулировать не будет. Поэтому ресурсы, расходуемые на обогрев будут существенно экономиться.

Стандартная система утепления изготавливается из трех главных элементов:

• Пароизоляция. Прослойка, основная функция которой заключается в сдерживании скопления теплой воздушной массы в верхней части здания с последующим предотвращением конденсата, который формируется после остывания воздушной массы в чердачном помещении;
• Утеплитель. Функциональное назначение такой прослойки можно определить по названию. Для таких целей применяются материалы, отличающиеся по основным техническим характеристикам;
• При помощи таких элементов обеспечивается достаточно хорошая защита жилого дома от проникновения атмосферных осадков. Такая прослойка оборудуется буквально сразу же под кровлей. Это позволяет повысить защитные функции элементов.

В качестве основы всей системы утепления на крыше применяется конструкция из стропил. Благодаря использованию этих элементов, проще выполняется установка других материалов. Перед началом установки утеплительных конструкций придется подробно ознакомиться с доступными вариантами, технологическими особенностями, при помощи которых выполняется монтаж. С учетом полученных данных выбирается самый подходящий вариант оборудования системы утепления крыши в частном доме.

Частые вопросы

Больше всего вопросов возникает у тех, кто только начинает обустраивать систему или эксплуатировать её. Но найти ответы не так уж сложно.

Сколько электроэнергии расходуется?

Пользователи боятся, что расход будет слишком большим во время эксплуатации, поэтому не спешат делать окончательный выбор. Но надо выполнить точный расчёт, чтобы понять, насколько ошибочны подобные утверждения, технология от этого только выигрывает.

Время простоя откидывается в сторону, оно редко превышает 20% от общего числа. Но надо учитывать, что расчётный результат часто бывает на 10-15% больше реального. Тёплый тип систем обустроить не так сложно после завершения подсчётов.

Как примерно рассчитать материал?

25-30 Вт на метр – минимальная мощность для кабелей, которые рекомендуется подбирать к таким системам. Греющие кабели обоих типов применяют и с другими целями, но тогда и показатели мощности будут другими.

Потребляемую мощность оценивают, опираясь на активный режим. Так называют периоды с максимальной нагрузкой. Обычно это 11-33% от всего периода с отрицательными температурами. Условно весь период длится с середины ноября до середины марта. Значения указаны средние, у каждой из местностей они имеют отличия. Отдельно вычисляют общую мощность для системы, когда её будут эксплуатировать.

Сечение вертикального водостока 80-100 мм – стандартный показатель. Диаметр трубы-желоба может составлять 120-150 мм.

Можно привести стандартные расчёты для такой ситуации:

• Длины всех желобов для водного стока считаются отдельно. Получившиеся величины складывают друг с другом.
• Результат умножают на два. Получится длина кабеля, который прокладывается по участку в горизонтальной плоскости.
• Длина всех вертикальных водостоков тоже подлежит измерению. Складывают полученные величины, как и в предыдущем случае.
• Вертикальный участок системы будет иметь длину, равную общей длине водостоков. Одной линии кабеля должно хватить для решения большинства проблем.
• Складываются показатели по длине для обоих участков.
• Результат умножают на 25. Получают мощность для системы, которую надо поддерживать в активном режиме. Устройство готово, технология монтажа уже известна.

Это приблизительные расчёты. С решением задачи помогают специализированные калькуляторы, размещённые на тематических сайтах. Можно обратиться к специалистам, если самостоятельное решение задачи представляет сложность.

Как определить зону обогрева?

Здесь надо учитывать такой фактор, как эффективность стока воды. Кабеля обычно прокладываются там, где высока вероятность образования наледи. Это касается сложных и опасных участков.

Надо сложить друг с другом показатели для всех участков крыши, требующих установки нагревательных элементов.

Установка снегозадержателей обязательна для крутых скатов, когда снег сходит с большой вероятностью. Тогда прокладка идёт между краем кровли и элементом безопасности. Ширина зависит от того, какими характеристиками отличается карниз.

Обогрев только водостоков допускается, если отсутствуют особенно опасные участки.

Сколько стоит обогрев кровли?

За установку специалисты обычно берут до 30-50% от стоимости материалов. Плановое сервисное обслуживание системы тоже можно доверять специалистам.

Расход электроэнергии будет минимальным, ведь включают систему только при необходимости.

Монтажные работы

Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.

Выполняем разметку

Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.

Закрепляем греющий кабель

Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.

Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.

Устанавливаем монтажные коробки и датчики

Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.

Монтируем автоматику в щитке

Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.

Материалы для антиоблединительной системы

В зависимости от температурного диапазона различают следующие виды кабелей обогрева кровли:

1. Низкотемпературные (зональные, резистивные, саморегулирующиеся) – до 100°С. Применяются для обогрева трубопроводов, крыш открытых площадок и помещений.
2. Среднетемпературные (зональные, резистивные) – до 250°С. Зональные кабели используются для обогрева резервуаров и трубопроводов. Резистивные кабели применяются для технологического оборудования.
3. Высокотемпературные выдерживают температуру до 1000°С. Резистивные кабели созданы для технологического оборудования. Кабели, имеющие минеральную изоляцию, выдерживают температуру до 350°С.

Схема монтажа антиоблединительной системы.

При оборудовании крыш предпочтение отдается саморегулирующейся нагревательной ленте, которую можно прокладывать не только внутри трубопровода, но и снаружи.

Специальная полупроводниковая матрица, входящая в состав кабеля, под влиянием внешних температурных условий способна менять свои проводниковые свойства и оптимизировать мощность нагрева

Резистивный кабель имеет невысокую стоимостью, прост в монтаже и эксплуатации. Повышение температуры проводника (греющих жил) происходит за счет внутреннего сопротивления току. Единственный недостаток резистивного кабеля – постоянная мощность, что приводит или к перегреву одних участков или недостатка мощности для обогрева других участков.

Качественный обогрев кровли невозможен без правильно подобранных монтажных элементов: скоб, защит, лент, заклепок, герметиков.

Устройство и монтаж теплой кровли

Работы по обустройству теплой кровли, как и в случае с холодной, также начинается с укладки гидроизоляции

При этом важно помнить, что простую пленку использовать уже нельзя, поскольку прямо под ней будет расположен утеплитель, который должен «дышать», отдавая лишнюю влагу в атмосферу. В противном случает теплоизоляция может отсыреть и будет плохо выполнять свою функцию

Чтобы утеплитель испарял лишнюю влагу, гидроизоляционный слой должен быть паропроницаем. Поэтому вместо пленок используют гидроветрозащитные мембраны, например, ISOVER Ветранет (АМ). Не позволяя воде протечь вниз и намочить утеплитель и стропила, она пропускает снизу вверх водяные пары. Еще одно преимущество Ветранет (АМ) состоит в том, что она может выполнять роль временного укрытия, защищая конструкцию от дождя и позволяя отложить монтаж кровельного покрытия на срок до двух месяцев.

Устройство кровельного пирога крыши частного дома

Некоторые домовладельцы стараются сэкономить и вместо мембраны используют дешевые пленки с микроперфорацией, которые, по заявлениям их производителей также совмещают гидроизоляционные свойства с паропроницаемостью. Однако, не всем известно, что это справедливо соблюдается только до тех пор, пока пленка на весу. Как только она соприкасается снизу с каким-либо основанием – в этом месте тут же возникает протечка. А в теплой кровле гидроизоляция лежит на слое утеплителя.

Высота бруса для контробрешетки выбирается в соответствии с нормативом

Расчет контр-бруса для вентиляционного зазора

• При стандартной величине уклона ската (25-40º) высота контр-бруса должна быть не менее 50 мм, для крутых скатов (более 45º) – не менее 40 мм. Чем более пологий скат, тем хуже тяга под кровлей, поэтому при уклонах в 5-25º нужен контрбрус высотой не менее 60 мм, а при уклоне менее 5º – 100 мм.
• Имеет значение и длина ската. Все приведенные значения справедливы для скатов длиной до 10 м. Если же она больше, то нужно увеличить высоту вентзазора на 10 % или дополнительно устанавливать аэрационные патрубки. Более подробно с методикой расчета можно ознакомиться в СП 17.13330.2011 «Кровли».

Почему бы просто не сбросить снег?

Заметим, что и сегодня активно используется механический способ борьбы с наледью и сосульками – это лопата, лом и скребок. Казалось бы, что проще: сбиваем с крыши все это богатство, и готово. Не нужны никакие электрические системы, кабеля или трубы с горячей водой. Но на самом деле недостатки такого метода полностью перекрывают все его плюсы:

• От замерзшего льда забиваются водостоки и портятся желоба.
• При чистке крыши легко поцарапать кровельное покрытие, что быстро приведет к его коррозии.
• Во время чистки снега вместе с ним нередко с крыши съезжает и человек.

Кроме того, опасны и сами водостоки со льдом. Они становятся слишком тяжелыми и в один момент способны просто рухнуть на голову стоящих поблизости людей. И это не говоря о том, какой дорогостоящий ремонт может вас ожидать.

Убедили? Тогда идем дальше!

Основной элемент системы обогрева

Задача данной системы заключается в обеспечении беспрепятственного отвода воды, которая образуется в процессе таяния снега, с кровельной поверхности по водостоку. Ее монтаж избавляет от необходимости выполнять трудоемкую, сложную и опасную работу по механической очистке крыши от снега и льда. Кроме того, такие мероприятия нередко провоцируют порчу или преждевременный износ кровельного покрытия и элементов водостока.

Система обогрева кровли и водостоков поможет сократить расходы на обслуживание и ремонт крыши, обезопасит людей, а также имущество. Основной элемент системы антиобледенения – нагревательный кабель (чаще всего резистивный или саморегулирующийся) мощность которого составляет от 20 Вт на метр.

Резистивный кабель характеризуется постоянной погонной мощностью и улучшенной теплопередачей. В качестве тепловыделяющего элемента выступают металлические жилы, которые защищены термостойким пластикатом. Нагревательный резистивный кабель главным образом применяется при необходимости обеспечить обогрев протяженных участков.

К его недостаткам относится повышенный расход электрической энергии, определенные ограничения в использовании, вероятность возникновения перегревов в местах перехлестов кабельных нитей. Кроме того, резистивный кабель уступает саморегулирующемуся по своему сроку службы. При прокладке нитей обогрева можно использовать исключительно отрезки кабеля определенной длины, что усложняет монтаж. К плюсам можно отнести небольшой стартовый ток и относительно невысокую стоимость резистивного кабеля.

Саморегулирующийся кабель отличается способностью менять свою мощность, подстраиваясь под температуру окружающего воздуха. Это позволяет выполнять обогрев кровли и водостоков, существенно экономя энергию, а также обеспечивать различную интенсивность нагрева на разных участках кабельной трассы – это заметно повышает эффективность системы. В качестве нагревательного элемента задействована полупроводниковая пластиковая матрица. Кабель этого вида не перегорает.

Важной особенностью саморегулирующегося кабеля является возможность его нарезания на куски необходимой длины непосредственно при монтаже. Систему с нагревающим кабелем данного типа проще спроектировать, быстрее и легче смонтировать

К преимуществам саморегулирующегося кабеля также относится весьма длительный эксплуатационный срок. К недостаткам относят высокую стоимость изделия, но в целом разница затрат на полную систему обогрева (включая оборудование) составляет порядка 20%, и она достаточно быстро окупается за счет экономии электроэнергии.

Правила эксплуатации антиобледенительной системы

Основных правил по эксплуатации систем не так уж и много:

• В зависимости от климатических условий после монтажных работ проводят настройку тех или иных параметров. Надо опираться на рекомендации от производителей, когда пользователь самостоятельно выставляет цифры. Стена и её материал тоже влияют на выбор.
• Предельно аккуратно чистят те участки, где находятся нагревательные кабели. Гарантия производителя просто аннулируется, если допустить хотя бы малейшие механические повреждения.
• Примерно раз в месяц надо чистить систему и прилегающую территорию от мусора, который собирается на поверхности. Большую часть ремонтных работ при появлении небольших дефектов легко выполнить самостоятельно. Но рекомендуется обращаться к опытным мастерам, которые обустроят и скатный тип конструкции.

Преимущества и недостатки работы сплит-системы для обогрева

Отапливать или нет с помощью кондиционера — каждый пользователь решает сам в частном порядке. Но если решение оказалось положительным, то можно быть уверенным – воздух не пересушится, как при использовании отопительных приборов. Есть и другие плюсы:

• экологичность применения (нет выброса СО2);
• тепла будет выдаваться в три раза больше, чем расходоваться электричества.

Но кроме улучшения микроклимата есть и свои «подводные камни». О них обязательно следует знать при постоянном использовании.

1. Износ устройства произойдет в 3-5 раз быстрее. Это произойдет из-за загустевшего масла, которое потеряет свои свойства.
2. Идет тенденция на замену хладагента – в применении будет ходить более безопасный для озонового слоя R410. Это требует установку более совершенных компрессоров.
3. Производительность прибора станет в два раза меньше номинальной.
4. Кондиционер для отопления зимой чаще выходит из строя.

Выбор кабеля и расчет мощности

Подходящая мощность кабеля для антиобледенительной системы должна составлять 20Вт/м

Чтобы рассчитать общий показатель мощности, необходимо:

• вымерять длины всех желобов и свести данные в общую сумму;
• увеличить это число вдвое, получив длину провода, который будет располагаться по периметру крыши;
• прибавить к этому числу суммарную длину водосточных труб;
• умножить суммы на 25.

Это и будет мощностный показатель для кабельной системы в ваттах. Если кабель будет пролегать еще где-то, эти отрезки также следует учитывать при расчете.

Нагревательный одножильный кабель Nexans TXLP/1- 28 ВТ/М 2240 ВТ

В антиобледенительных системах используются резистивные провода с одной или двумя жилами. Первый вариант дешевле, но малофункционален. Ток идет только по одной «струне» из металла, что приводит к необходимости подключения кабеля с обоих концов. Они должны сводиться к управляющему блоку, что не всегда удобно. Разделять на отрезки провод нельзя. Двужильный вариант за счет пары металлических проволок внутри оболочки реально подсоединять к блоку одним концом. Второй, остающийся на кровле, закрывается герметичной муфтой. Такой нагревательный элемент стоит дороже, но установка его намного проще, особенно если крыша сложной конфигурации.

Нагревательные жилы резистивного кабеля защищены изоляцией, сверху на нем есть медная оплетка, окутанная специальной оболочкой. Эта многослойная конструкция спасает от перегревания и замерзания, влаги, повреждений. Для жестких кровельных стройматериалов: профнастила, шифера, черепицы, – можно использовать жилы в любой оболочке. Обогрев мягкой кровли производят кабелем с фторполимерной оплеткой.

При монтаже резистивного кабеля надо учитывать, что его нельзя сильно гнуть, иначе жилка внутри переломится. Дистанция между витками должна быть 40−60 мм.

Внутри подобного провода – медные жилы, регулирующая теплоотдачу матрица, защитная оболочка и оплетка, а сверху все это покрыто еще одной общей оболочкой. Однако есть сложности с расчетом мощности, поэтому проектирование и установку стоит доверить специалисту.

Особенности обустройства системы обогрева

Выбор типа средства обогрева зависит от вида верхней части здания, которая может быть теплой или холодной.

Обогрев холодной кровли

Холодной называется кровельная поверхность, не имеющая теплоизоляционной прослойки в области скатов. Постройка хорошо вентилируется. Такие кровли располагаются над нежилыми помещениями, например чердаками. Они не отдают тепло, поэтому снежный покров на них лежит всю зиму. В таком случае достаточно установки греющих кабелей на водостоки. Мощность проводов постепенно повышают, начиная с 20 Вт, заканчивая 60-70 Вт на 1 м водостока.

Как обогреть теплую кровлю?

Тёплую кровлю также обогревают греющим кабелем, но при укладке формируют петли большего диаметра.

Теплой называется кровля, снабженная теплоизоляционным слоем. Она отдает тепло, из-за чего даже при низких температурах снежный покров может оттаивать. Вода стекает на холодные участки здания и промерзает, образуя наледь. Поэтому края крыши нужно обогревать.

Антиобледенительная система имеет вид располагающихся на кромке кровли отопительных секций. Кабель укладывают, формируя петли диаметром 30-50 см. Мощность отопительной установки должна составлять не менее 200 Вт/м². Водостоки обогреваются так же, как в случае холодной кровли.

Состав системы антиобледенения

Эта система состоит из следующих компонентов:

1. Греющий кабель. Похож на обычный токопроводящий кабель, только в составе имеется жила из материала с высоким электрическим сопротивлением. При пропускании через неё электротока энергия последнего превращается в тепло.
2. Муфты для греющего кабеля: соединительные и концевые (заглушки).
3. Крепёжные элементы.
4. Метеостанция. Так называется набор датчиков — температуры и влажности — позволяющих автоматизировать работу системы. Есть модели, в которых для регистрации таяния и осадков применены отдельные датчики. Не оборудованную метеостанцией систему антиобледенения включать и выключать приходится вручную: при наличии осадков — включаем, при отсутствии таковых — выключаем. Это, во-первых, усложняет жизнь пользователю, а во-вторых, приводит к перерасходу электроэнергии.
5. Распределительная система: включает в себя кабели — силовой (для подключения греющего кабеля к электросети) и сигнальный (подключение датчиков к терморегулятору), а также монтажные коробки.
6. Щит управления.

В состав щита входят несколько устройств:

• выключатель автоматический (ВА): если система 3-фазная, то по одному на каждую фазу;
• контактор 4-полюсный или магнитный пускатель;
• устройство защитного отключения (УЗО), срабатывающее при утечках тока от 30 мА;
• лампа сигнальная;
• ВА для цепи управления терморегулятора;
• терморегулятор: подаёт питание на греющий кабель при определённой температуре, обычно от -8 до +3 oC.
