Теплообменники
Теплообменники бывают из разных материалов. Редко сегодня их делают из стали – они быстро выходят из строя, не очень хорошо передают тепло, но зато стоят дешево. Чаще можно встретить изделия из нержавейки или меди. Медь имеет лучшие характеристики по теплообмену (лучше греет теплоноситель), что ведет к повышению КПД котла, но быстрее прогорает/истирается. Нержавейка имеет длительный срок эксплуатации, но теплообмен у нее гораздо хуже (в разы ниже чем у меди). Бывают еще теплообменники из чугуна, но в настенные котлы их не ставят из-за большого веса и громоздкости.
В одноконтурных газовых котлах установлен один теплообменник
В зависимости от количества теплообменников бывают настенные котлы одноконтурные и двухконтурные. Одноконтурные имеют один теплообменник, через который пропускают теплоноситель такие котлы называют отопительными, так как воду для ГВС они не греют. Соответственно в двухконтурные котлы имеют два теплообменника – один для отопления, другой для ГВС. Обычно для ГВС стоит пластинчатый теплообменник из нержавейки, а воду в системе греет медный, иногда уникальной конструкции, но чаще типа «змеевик». Уникальные запатентованные теплообменники стоят в котлах DOMIproject D, DOMINA, DOMITECH D от Ferolli.

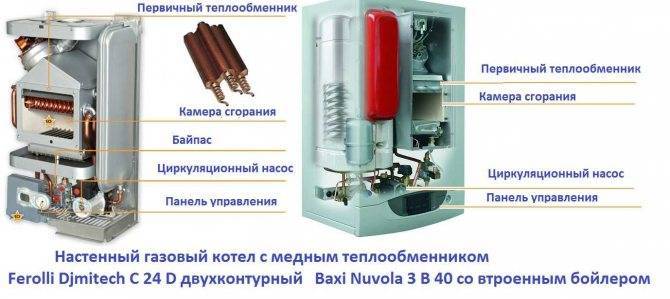

Двухконтурные котлы с медными теплообменниками (нажмите чтобы увеличить)

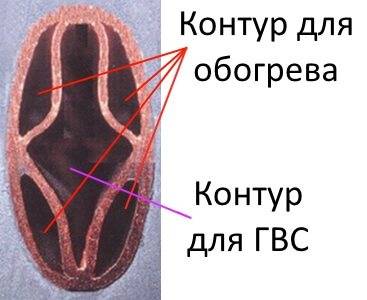

Бывают еще битермические теплообменники – это когда одно устройство греет воду или для ГВС или для отопления. Но в таком случае, пока греется вода, отопление не работает. На первых моделях настенных газовых котлов устанавливались только такие, но сегодня они не очень популярны и выпускаются все реже. Битермический теплообменник установлен в настенных газовых котлах Beretta CIAO («Беретта Чао»).

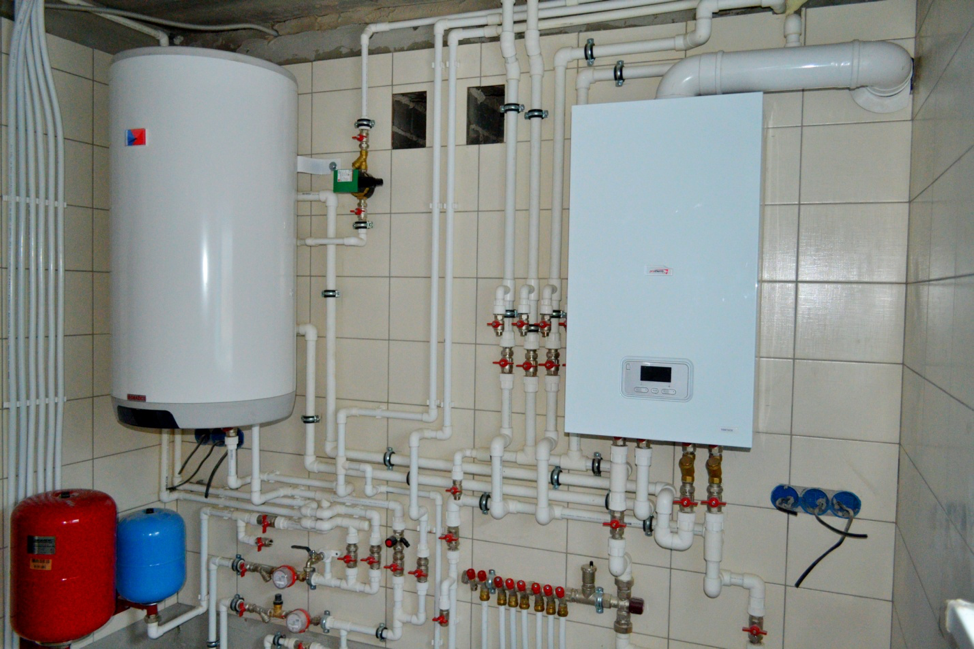

Установка бойлера косвенного нагрева после одноконтурного котла может решить проблему горячей воды
Котлы с описанными выше теплообменниками греют проточную воду. Есть еще модели со встроенными бойлерами косвенного нагрева. Внутри корпуса имеются емкости на несколько десятков литров, в которых постоянно поддерживается определенная температура воды (настенные газовые котлы Beretta Boiler «Беретта Бойлер» и CLAS B у «Аристон»). Емкости могут быть из стали с эмалированным покрытием (дешевле, но быстро ржавеют) или из нержавейки (дороже, но надежнее).
И у проточного нагрева и у бойлерного есть недостатки и достоинства. Проточные часто «не держат» стабильно температуру воды: она прыгает и вместо горячего или теплого душа вы получаете контрастный. Обойти такую неприятность позволяет установка бойлера косвенного нагрева (котел должен предусматривать такую возможность) или специальные режимы работы. Разные марки решают проблему по-своему. В одних есть режим «приоритет ГВС», при включении которого автоматикой отслеживается температура горячей воды, а не в контуре отопления. В других — режим «комфорт», при котором в контуре воды для ГВС поддерживается стабильная температура и при открытии крана горячей воды, практически сразу течет теплая вода, а не стекает холодная, пока разогреется теплообменник. Есть и другие программы подобные этим, но с другими названиями.
У настенных котлов с бойлерами свои минусы. Вода из бака израсходована, а ее не так и много, а дальше? Ждать пока нагреется следующая порция. Тоже не самый лучший вариант. В котлах класса «люкс» есть и вторичный теплообменник и бойлер. В таком случае после того как израсходован запас воды из емкости, начинает работу теплообменник. Так работает настенный газовый котел CLAS B у «Аристон».
Один из вариантов решения проблемы нагрева воды — установка проточного бойлера после газового котла. Можно поставить его в дополнение к проточному нагреву или в паре с одноконтурным котлом, но котел должен поддерживать возможность такого подключения.
Разновидности по принципу работы

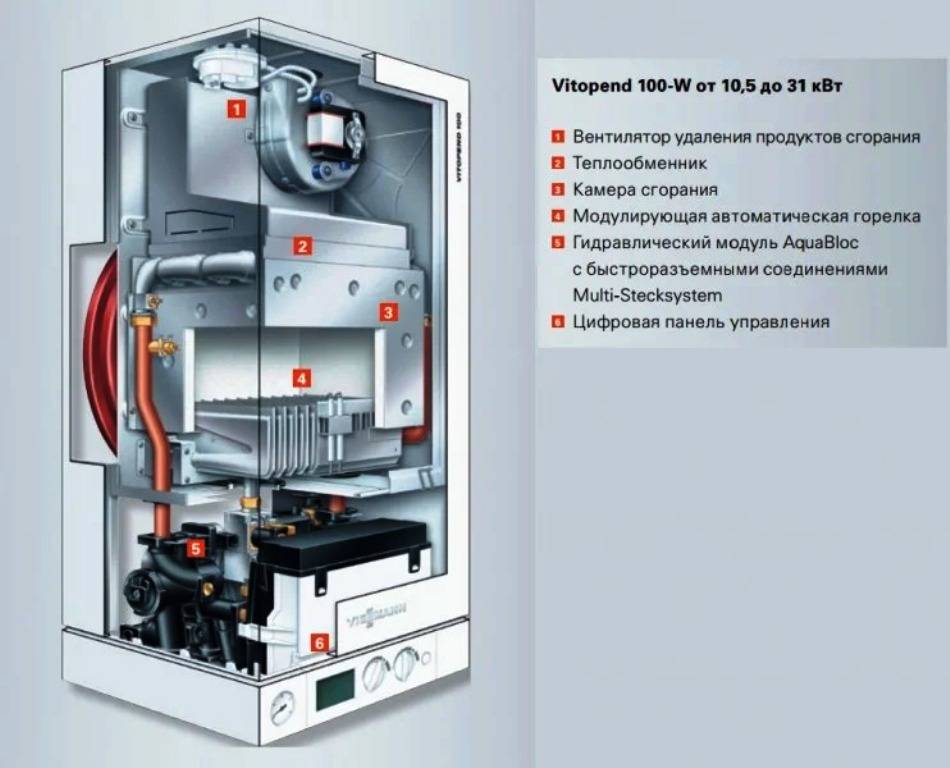

Газовые настенные котлы, произведенные в последние годы – это сложные устройства, КПД которых конструкторы стараются увеличить всеми возможными способами. Существует две разновидности настенных газовых котлов, отличающихся друг от друга принципом работы.
Битермические установки
В битермических котлах контуры отопления и ГВС разные Конструкция представлена двумя металлическими трубками, вставленными одна в другую. По внутренней, меньшего диаметра, течет вода ГВС, а внешний контур предназначен для теплоносителя, использующегося в системе отопления. Особенность такого устройства в том, что от внешнего контура нагревается внутренний.
Преимущество: быстрый нагрев.
Недостатки: максимальный расход топлива, работа на избыточной тяге.
Доутермические агрегаты
В доутермических котлах контуры нагрева ГВС и теплоносителя отопления раздельные, независимые друг от друга. Трубки обычно медные, располагаются с разных сторон корпуса, жидкости нагреваются отдельно.
Преимущества: рациональный расход энергии, работают на естественной тяге.
Недостатки: медленный нагрев, образование известкового налета, необходимость применения магнитных фильтров.
Полезные рекомендации по выбору качественного прибора
Современное оборудование для отопления имеет красивый дизайн со всевозможными датчиками и режимами работы. Однако выбирать следует не по внешнему виду котла, а по его функциональным возможностям. Несколько советов для выбора оптимальной модели:
Материал. Должен быть прочным и теплопроводным. Предпочтительнее выбирать медь, она более устойчива к коррозии, обладает небольшим весом и отличается лучшими характеристиками по теплопередаче.
От проводимости тепла зависит КПД агрегата.
Энергозависимость. Все оборудование навесного типа функционирует от электричества. В случае его отключения, агрегат перестает работать. Рекомендуется заранее позаботиться о резервном энергогенераторе.

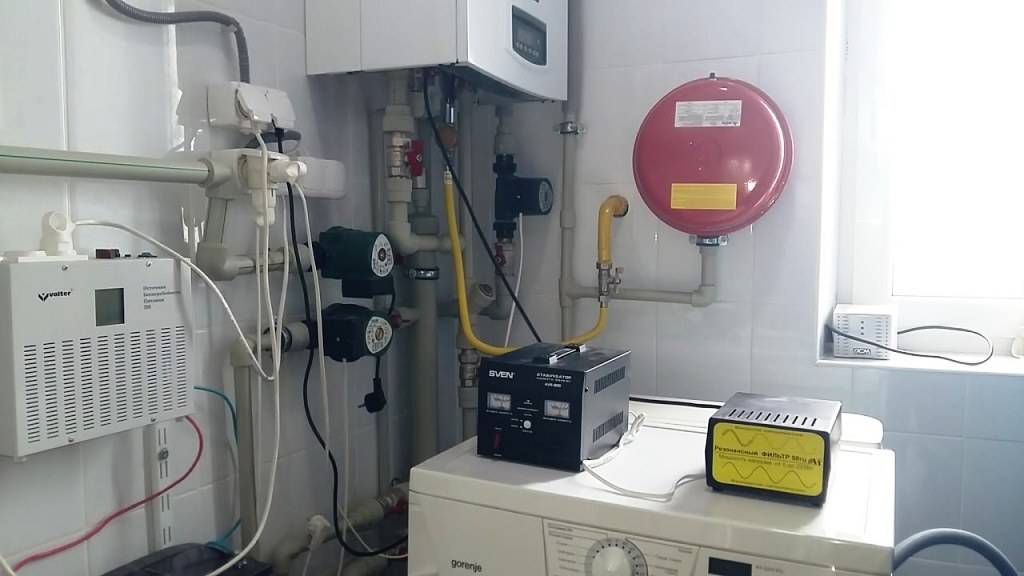

Не забывайте учитывать такие нюансы, как перебои и скачки в электрической сети.
Для организации индивидуального отопления в квартире лучше устанавливать котел с нагнетателем воздуха и коаксиальной трубой для выхода отработанного газа. У него простой монтаж и высокий КПД.
Эти агрегаты отопления считаются более практичными и менее хлопотными. Воздух в эти агрегаты поступает с улицы с помощью турбины и коаксиальной трубы.
Для справки! Нагревательное оборудование с открытой камерой нежелательно устанавливать в жилых комнатах.
Одноконтурные и двухконтурные настенные газовые котлы
В зависимости от своих конструктивных особенностей газовые котлы делятся на два основных типа: одноконтурные и двухконтурные. Одноконтурный котел имеет более простое устройство и используется только для подогрева рабочей жидкости в системе отопления. В нем используется одна горелка. Двухконтурный настенный котел одновременно применяется как для отопления, так и для обеспечения горячего водоснабжения. Он оборудован двумя горелками и двумя теплообменниками, которые могут работать независимо друг от друга. Как правило, в таких устройствах используется водонагреватель проточного типа, который способен обеспечить достаточное количество теплой воды для небольшой семьи из двух-трех человек. Если необходимо большое количество теплой воды, можно установить дополнительный накопительный теплосберегающий резервуар — бойлер.
Двухконтурный котел стоит намного дороже одноконтурного и занимает больше места, поэтому его установка имеет смысл только в том случае, если у вас нет других источников горячей воды (центрального горячего водоснабжения или электрического бойлера). В зависимости от своей производительности настенные двухконтурные котлы могут выдавать от 4 до 15 литров горячей воды в минуту.
Давайте рассмотрим особенности и эксплуатационные характеристики наиболее популярных моделей котлов от различных производителей.
Настенные газовые котлы Vaillant Turbo TEC plus VUW
Котел имеет надежный и эстетический привлекательный корпус с хорошей термозащитой, который позволяет устанавливать устройство в жилой зоне. Все органы управления находятся спереди, а минимально допустимый боковой зазор составляет всего лишь 5 мм, поэтому котел удачно впишется в любое, даже самое маленькое помещение.
Все котлы серии Turbo TEC plus VUW имеют проточный теплообменник пластинчатого типа, выполненный из меди со специальным покрытием SUPRAL, которое препятствует образованию накипи. Благодаря уникальной конструкции теплообменника достигается высокий КПД, составляющий 90-92%.
Достоинства: долговечная горелка из специального нержавеющего сплава, электронная система розжига, полностью автоматизированная система управления с функцией самодиагностики и большим жидкокристаллическим дисплеем.
Недостатки: высокая цена.
Надежность: 5
Экономичность: 5
Удобство эксплуатации: 5
Безопасность: 5
Цена: 4
Общий балл: 4.8
Теплообменник
Изучая виды газовых котлов, стоит заострить внимание на видах используемых теплообменников, так как этот узел тоже следует отнести к основным
Материалы
Теплообменники бывают:
- чугунными;
- стальными;
- медными.
Модели из чугуна отличаются долговечностью, так как этот металл устойчив к коррозии. К недостаткам варианта следует отнести:
- большой вес;
- повышенную хрупкость чугуна.
Как свидетельствуют отзывы, стальные теплообменники менее долговечны, но зато они легкие и могут быть использованы в навесных моделях. Лучшим вариантом является медный теплообменник, так как он имеет отличные характеристики и лучшие отзывы, однако и у этого варианта есть существенный минус – высокая цена.
Виды
Бытовой газовый котел отопления может быть одно- и двух контурным. Второй вариант используется, если нужно нагревать воду не только для подачи в систему отопления, но и в систему горячего водоснабжения. Если используется двухконтурный газовый котел, то в нем могут быть использованы теплообменники:
- Изолированные. Устанавливается два теплообменника, один из них работает на систему отопления, второй на ГВС.
- Битермический. Это совмещенная модель типа «труба в трубе», во внутреннем контуре проходит вода, подаваемая в водопровод, она нагревается за счет теплоносителя, циркулирующего во внешней трубе.
Как выбрать настенный газовый котел
Сделать правильный выбор легко, если изучить технические особенности модели
На чем акцентировать внимание:
- мощность котла;
- уровень комфорта;
- производитель.
Мощность
Мощность – главный параметр работы агрегата. Информацию о показателе можно найти на упаковке или в техническом паспорте. Рассчитав заранее параметр (на 10 кв. м. нужен 1 кВт мощности), получится выбрать подходящую модель. Например, для дома площадью 250 кв. м. подойдет котел с мощностью 25 кВт.
Наличие медных узлов нежелательно в котлах с большой мощностью, но для настенной модели они прослужат долгие годы.
Уровень комфорта
Реализуются модели с одноступенчатой, двухступенчатой и трехступенчатой регулировкой. В первом случае функционирование котла происходит на одном и том же уровне мощности. Второй вариант предусматривает работу на двух уровнях, а в трехступенчатая регулировка имеет возможность плавного регулирования мощности.
Комфортная эксплуатация зависит от способа регулировки тепла.

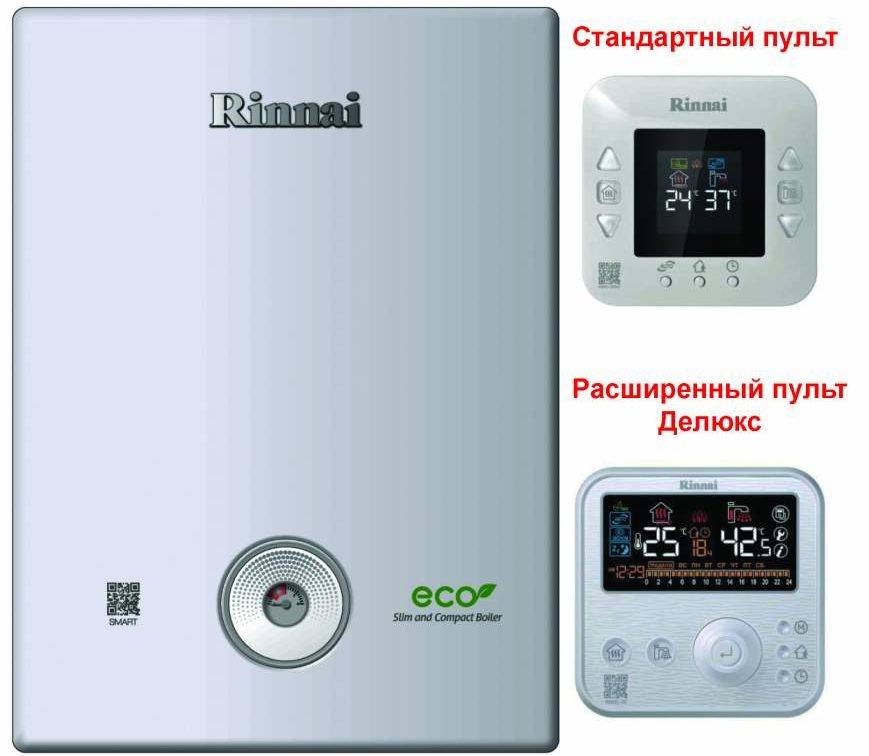

Большинство современных моделей работают на основе электронного блока управления. Для бесперебойной работы в случае отключения электричества, желательно приобретать теплогенератор, вырабатывающий электричество из производимого тепла.
Блок управления контролирует работу котла и выставляет оптимальный режим.
При выборе теплогенератора важно обращать внимание на устройство дымохода. Лучше приобретать модели с принудительной ликвидацией продуктов сгорания. Во время функционирования они не сжигают кислород, и им не нужно сооружать приток
Во время функционирования они не сжигают кислород, и им не нужно сооружать приток.
Автоматическая система управления сделает работу газового котла крайне комфортной.
Производитель
Рынок предлагает большое разнообразие котлов как отечественных, так и иностранных производителей.
Наиболее дорогостоящие модели немецких производителей, отличающихся хорошим качеством.
Итальянские фирмы имеют хорошие характеристики и более выгодные в цене.
Управление и безопасность
Отопительные агрегаты оборудованы системами автоматики, которые позволяют обеспечить безопасную работу, а также настроить котел на функционирование в требуемом температурном режиме.
Самые современные модели оборудованы микропроцессорами, позволяющими настроить оборудование так, что дальнейшая его работа будет контролироваться автоматически. Существуют два варианта автоматики:
- энергозависимые;
- энергонезависимые.
Энергонезависимые системы очень просты в эксплуатации и достаточно недороги. Они позволяют отрегулировать работу оборудования, однако точная настройка работы невозможна. В состав системы входят:
- термопара;
- механические термодатчики;
- датчик пламени;
- датчик тяги.
Энергозависимые системы позволяют настроить оборудования не только на стандартные, но и на индивидуальные режимы работы. В систему автоматики может быть включен программатор, задачей которого является контроль температуры воздуха в помещениях и регулировка работы котла.
Энергозависимая система управления имеет функцию диагностики оборудования и может автоматически отрегулировать работу агрегата при возникновении мелких неполадок. Если возникла серьезная проблема, простая регулировка которой невозможна, то система автоматически отключит котел.
А после того, как хозяевам удастся отрегулировать и устранить проблему, произойдет автоматический запуск. Используя автоматическую систему регулировку, можно настроить работу системы отопления так, чтобы расход газа был минимальным.
Например, можно отрегулировать работу агрегата так, чтобы он во время отсутствия людей в доме работал в экономном режиме, а к приходу домочадцев подогревал теплоноситель до указанных температур. В современных программаторах возможна регулировка различных режимов работы, как на сутки, так и на неделю.
Плюсы и минусы
При обустройстве автономного отопления газовое оборудование становится оптимальным решением. Объясняется такой выбор его высоким КПД (90%), многообразием моделей и производителей, универсальностью использования, компактностью, легкостью в обслуживании и относительно быстрой окупаемостью.
Прежде чем решить, что лучше – одноконтурный или двухконтурный газовый котел, рассмотрим плюсы и минусы каждого из них.
Одноконтурных агрегатов
Основным плюсом данного вида оборудования является простота конструкции, поэтому в отличие от двухконтурного оно характеризуется более высокой надежностью и меньшим количеством поломок.
Работа не зависит от давления в системе водоснабжения. К преимуществам нужно отнести небольшую стоимость оборудования и отличную производительность.
Когда нет необходимости в горячей воде, то минусы практически отсутствуют, но тогда снижается универсальность и функциональность.
Если для комфортного проживания потребуется обеспечить доступ к горячей воде, то возникнет необходимость в покупке и установке дополнительного оборудования. Как следствие, увеличится площадь для его размещения и придется уже обустраивать котельную.
Двухконтурного котла
Такие устройства, как правило, обладают маломощные и компактны. Их можно монтировать не в отдельных специальных котельных, а например, в кухне или коридоре. Главное, чтобы статус помещения был как нежилой. Это препятствует установку в кухне — гостиной, к примеру.
На рынке существует огромное разнообразие двухконтурных газовых агрегатов.
Это позволяет выбрать вариант нужной мощности. При этом они достаточно неплохо вписываются в интерьер. Есть потребители, которые обеспокоены наличием шума при работе устройства. Однако, все волнения действительно напрасны. Громкость работы котла сравни с холодильником. Пройдет немного времени и дополнительные посторонние звуки будут в порядке вещей.
К дополнительным преимуществам 2х контурного котла стоит отнести возможность полной автономности. Стоит только выставить температуру, настроить время и включение и отключение котла будет происходить автоматически согласно заданным настройкам. Плюс устройство информирует о возникших неисправностях и производит аварийное выключение. Смотрим табличку ниже для удобства.
| Преимущества | Список недостатков |
| устройство компактное, занимает мало места | если семья больше двух человек, то готовьтесь к тому, что горячей воды будет не хватать |
| имеется отдельный контур для ГВС | температура воды не регулируется |
| в комплект поставки входит циркуляционный насос и мембранный бак | если давление холодной воды небольшое, то и напор горячей будет таким же |
| при одинаковых параметрах оборудование имеет более высокую мощность | при открытии крана несколько секунд течет холодная вода, и лишь потом горячая. К этому тоже нужно привыкнуть |
| легкость установки и подключения | поскольку обогрев помещения прекращается, когда включается система ГВС, то при длительном пользовании горячей водой температура в радиаторах отопления может заметно снизиться |
| возможность использования в теплое время года без включения отопления |
Однако вопросы с очередностью принятия водных процедур можно уладить. А в остальном, если следить за техническим состоянием и вовремя менять комплектующие, то оборудование прослужит долгие годы.
Какой котел лучше выбрать: сравнение отличий одноконтурных и двухконтурных моделей
От того, насколько правильно выбрано оборудование, зависит долговечность его эксплуатации, комфорт проживающих и затраты на отопление.
Когда встает вопрос, какой котел лучше, нужно обязательно учитывать его мощность. Чаще всего отталкиваются от того, что для обогрева 10 кв. метров требуется 1 кВт. Однако цифры эти усредненные, и прежде всего нужно учитывать теплопотери здания.
Габариты
По типу монтажа классифицируются на напольные и настенные. В напольном оборудовании используется объемный чугунный теплообменник. Хотя они служат дольше, чем настенные, однако имеют больший вес и габариты. К тому же их установка сложнее. Если говорить о характеристиках, то настенный вариант лучше, в то время как напольный проще, без сложной автоматики.
Рейтинг газовых отопительных котлов
Климатическую технику для частного дома выпускают компании с именем и молодые предприятия, успешно завоевывающие безупречную репутацию. Наши эксперты отобрали для сравнения модели, которые пользуются стабильным спросом у покупателей. Были изучены технические характеристики, особенности эксплуатации, экономические показатели. Учитывались отзывы на отопительные газовые котлы владельцев домов с автономными системами теплоснабжения, профессиональные мнения теплотехников.
Основное внимание уделили следующим характеристикам:
- Особенности конструкции – рассматривались напольные, настенные модели;
- Тип – производители выпускают модели с одним и двумя контурами нагрева;
- Мощность – влияет на уровень комфорта в помещении определенной площади;
- Тип камеры сгорания – предлагаются модели с открытыми, закрытыми камерами;
- КПД – определяет рентабельность работы теплотехники;
- Размеры и вес – учитываются при выборе помещения для монтажа, оказывают влияние сложность установки;
- Функционал – автоматизированные системы упрощают обслуживание, позволяют экономить топливо, улучшают безопасность.
Не все представленные модели удовлетворили требования экспертов. Низкая устойчивость к коррозии, тонкий металл теплообменников, сбои в работе электроники, забивающиеся нагаром форсунки – бытовые котлы с такими характеристиками исключались из нашего рейтинга.
Лучшие газоанализаторы
Разновидности газовых котлов
Газовые отопительные приборы условно можно классифицировать по нескольким основным категориям.
По типу камер
Разделяют на открытые и закрытые. В котлах с открытой камерой сгорания, имеющих естественную тягу, для обеспечения процесса горения воздух поступает из помещения, где установлен агрегат. Отвод отработанного газа осуществляется через дымоходное отверстие.
Котел с открытой топкой требует хорошей вентиляции помещения.

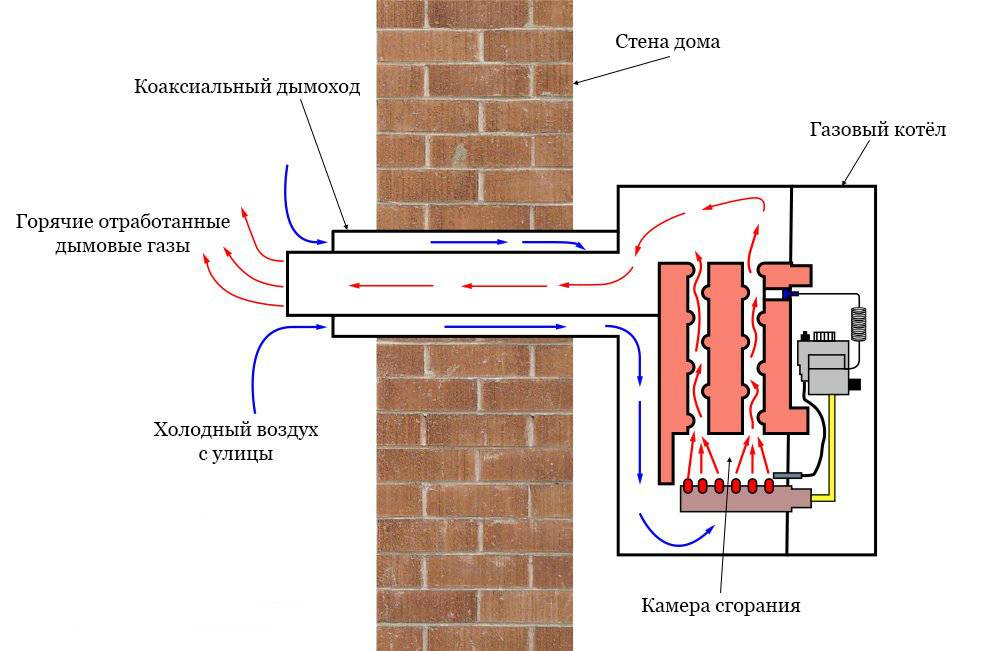

Закрытый тип камеры сгорания предусматривает подачу воздуха с улицы. Поступление воздуха и отвод отработанных продуктов горения осуществляется через коаксиальную трубу.
При подробном изучении конструкционных и функциональных особенностей данного оборудования вы сможете рассеять все сомнения, посещавшие вас, относительно его приобретения.
По количеству контуров
Делятся на одноконтурные и двухконтурные.
Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).
Основное предназначение одноконтурного котла – обогрев помещения. Для обеспечения горячего водоснабжения необходима дополнительная установка электрического бойлера или газовой колонки.
Современные котлы на газу обычно имеют скромные размеры.
В настенную модель двухконтурного газового котла встроен отдельный контур, обеспечивающий нагрев воды. Однако одновременный нагрев жидкости для обогрева помещения и горячего водоснабжения невозможен.
Во время нагрева воды для бытовых нужд, система теплоснабжения не функционирует.
По функциональному назначению

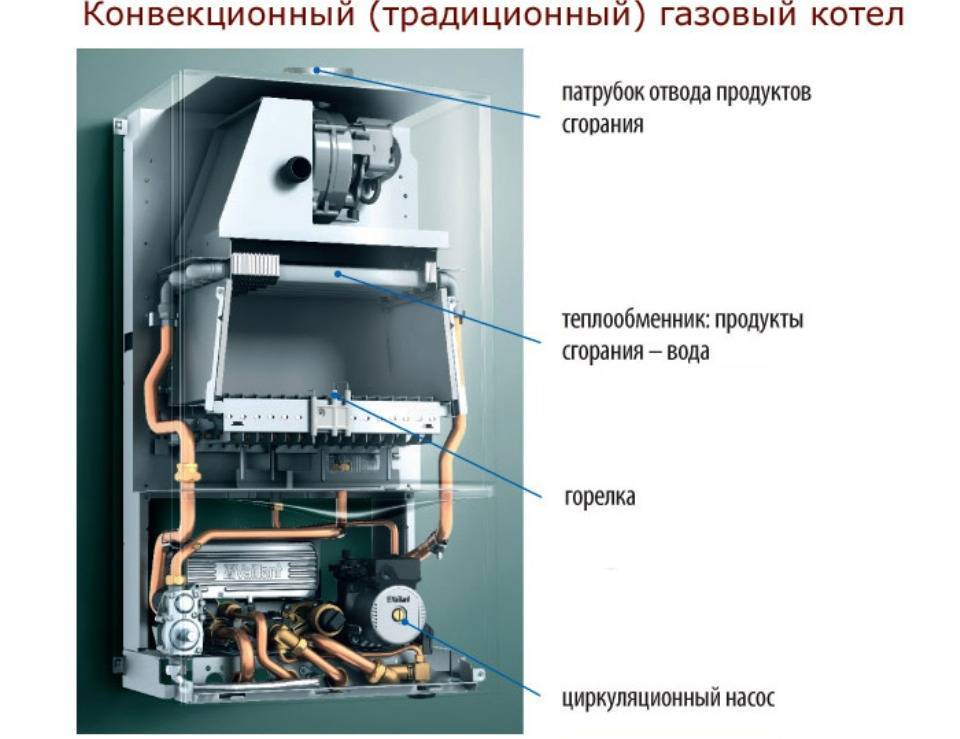

Выделяют традиционные и конденсационные. Традиционные котлы не предусмотрены для вторичного использования отработанного газа. Все продукты сгорания выбрасываются на воздух.
Решающими плюсами этих аппаратов является то, что они являются простыми и недорогими. Однако эти котлы используют энергию не на 100%.

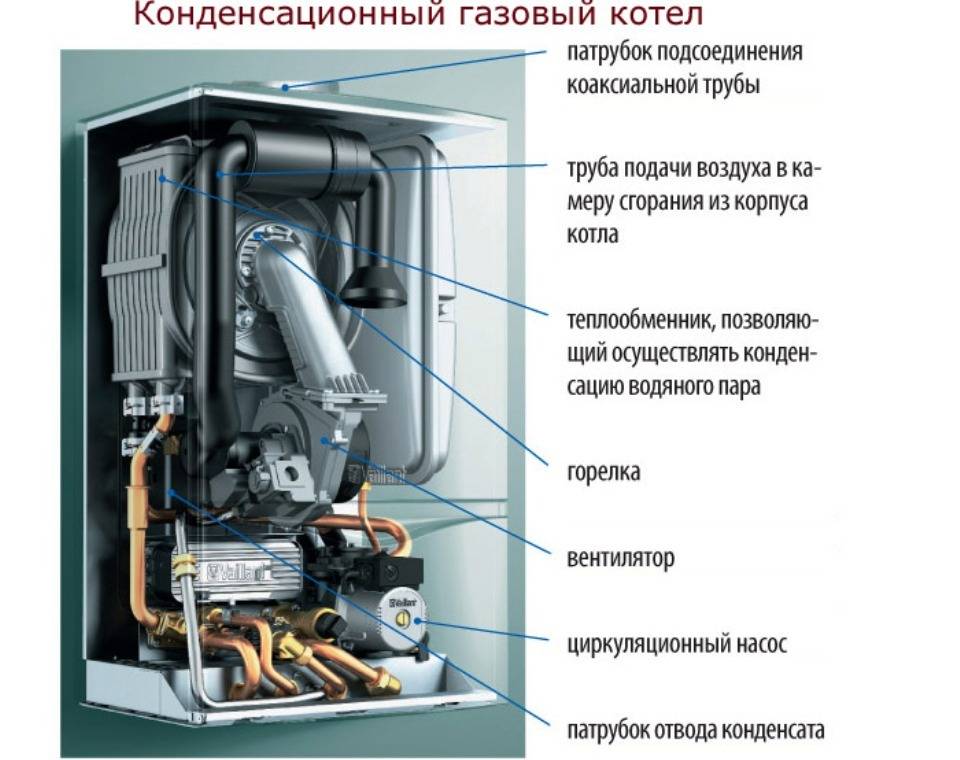

Принцип работы конденсационного агрегата основан на использовании вторичных газов, которые образуются в процессе сгорания. В конструкции установлен дополнительный теплообменник для отбора тепла от сгоревших газов.
Главным преимуществом такого аппарата является прекрасный показатель КПД (90-95%). Однако эти варианты котлов имеют высокую цену и отличаются сложным строением.
Виды котлов
Начать стоит с краткого анализа основных видов котлов, чтобы понять систему их работы и уместность установки в том или ином жилище.
Напольные и настенные виды оборудования
Напольная конструкция отличается высоким весом — до 100 кг. Для ее установки необходимо много места, а монтаж трудоемкий, сложный и дорогой. Большинство напольных атмосферных котлов не греют воду для подачи в смесители. Во время работы напольный агрегат сильно шумит, а дымоход требует регулярной очистки.
Положительные стороны:
- высокая мощность;
- долговечность;
- отсутствие электроники.
Настенные обогреватели обладают меньшими размерами и весом (до 50 кг). Такие котлы преимущественно двухконтурные. Модель более простая в установке и не занимает много места. Расположить котел можно в любом месте помещения. Настенные атмосферные котлы бывают одноконтурные и двухконтурные.
Как напольные, так и настенные котлы выпускают для обслуживания одного или двух контуров. Однако если позволяет место, лучше взять два: напольный одноконтурный для отопления и колонку для подготовки горячей воды
Недостаток — настенный котел зависит от электроники. Если что-то перегорит, вы лишитесь горячей воды и отопления. Установка котлов производится преимущественно в небольших квартирах и домах.
Заключение
Лучшее место применения настенных газовых двухконтурных котлов – это дачные дома периодического или сезонного посещения и проживания. В них имеет значение каждый квадратный метр площади, а в «настенниках» имеет значение каждый кубический сантиметр внутреннего объема. А также хорошо эти котлы себя показывают в мастерских, магазинах и других объектах, где люди не проживают постоянно, а появляются периодически.
Если планируется строительство дома для большой семьи, в котором предполагается постоянное проживание, то сразу надо в проекте запланировать помещение для котельной, где можно нормально поместить все нужное оборудование. Двухконтурный котел для большой семьи с детьми не будет спасением, так как потребности в горячей воде превысят возможности котла.
Часто можно наблюдать, что опытные мастера покупают себе сильно бывшие в употреблении котлы, а потом «доводят их до ума». В чем секрет? Почему еще им интересны уже устаревшие модели? А ответ очень простой – все дело в традиционных материалах, примененных в гидравлике котла. Это медь, нержавеющая сталь и латунь. Ведь всегда можно поменять какой-то датчик, можно применить современный газовый клапан и горелку. И даже современные блоки управления приспосабливают для старых котлов, но гидравлические модули – это основа, на которой собирается вся начинка. Поэтому при выборе котлов следует отдавать предпочтение тем моделям, в которых по максимуму используются проверенные временем материалы.
Процесс выбора котла при его покупке, а также монтаж, настройку, гарантийное и сервисное обслуживание лучше доверить одному опытному мастеру или хорошей организации, занимающимся именно котельным оборудованием. Никаких мастеров-универсалов, никаких штукатуров, каменщиков и плиточников, в свободное время от работы время обслуживающих котлы. Все вопросы по котельному оборудованию при помощи договора надо сразу делегировать тем, кто это действительно знает и умеет. Конечно, эти услуги стоят денег, зато это уже не ваша «головная боль». В мире успешных людей ходит очень хорошее выражение, что тот, кто будет доходы дуплицировать, а полномочия делегировать — станет счастливым человеком.
Авторы надеются, что статья помогла нашим читателям разобраться с таким технически сложным устройством, как настенный газовый двухконтурный котел. Возможно, это поможет сделать правильный выбор и в дальнейшем многие года эксплуатировать его без всяких поломок.
