Насосная станция Вило: устройство, модельный ряд и технические характеристики

Распространенная маркировка

При выборе насоса марки Wilo следует обращать внимание на буквенные и цифровые обозначения, которые идут после основной части названия. Каждое из буквенных обозначений указывает на тип продукции, а цифры в маркировке товара говорят о его наиболее важных характеристиках

С помощью одного переключателя скоростей происходит управление работой насоса

Например:

если в названии прибора указано слово «Drain», значит, он предназначен для использования в дренажной системе;
устройства, в маркировке которых присутствуют слова — «TWU» или «Sub TWU» рассчитаны на применение в скважинах;
если в названии присутствует слово «Drainlift» или две заглавные буквы — «KH», значит, оборудование годится к применению в канализации;
приборы с буквосочетаниями «RS» и «RSD» являются циркуляционными, и именно они используются в системах отопления.

Допустим, на купленном только что циркуляционном насосе указано — «Star-RS 25/7». По этому обозначению сразу можно понять, что это прибор, который рассчитан на присоединение к трубам шириной 25 мм, а высота его напора — 7 м.

Наибольшей популярностью сегодня пользуются устройства Wilo Star RS и Wilo TOP-S. Насосы Wilo TOP-S могут иметь резьбовое или фланцевое соединение. У каждого из них имеются несколько вариантов частоты вращения. Использовать их можно не только в отопительных системах, но также в системах кондиционирования.

Например, если насос маркируется «Wilo TOP-S 40 10», можно только по одним цифрам сразу понять, что технические характеристики этого циркуляционного насоса для отопления Wilo :

ширина патрубков для присоединения к системе — 40 мм;
наименьшая высота напора при нулевом расходе — 10 м.

При производстве насосов Wilo применяются исключительно материалы, обладающие особой прочностью, способные противостоять коррозии и другим негативным воздействиям. Чаще всего в роли таких материалов выступают чугун, металлографит, сталь с антикоррозийным свойством, а также современные полимеры. Следовательно, приобретая одно из таких устройств, можно не сомневаться в том, что оно прослужит долго при правильном использовании.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Маркировка насосов

Чтобы правильно подобрать насос для отопления в ваш дом, надо узнать маркировку.

Возьмём, к примеру, модельный ряд насосов: Wilo-Stratos, Wilo-TOP, Wilo-Star:

Wilo-Stratos.

Бесступенчатые насосы:

Stratos – простой насос;
Stratos-D – двойной насос.

Wilo-TOP.

Бесступенчатые насосы:

ТОР-Е – простой насос;
TOP-EV – простой насос с опорной арматурой;
TOP-ED – двойной насос.

Имеет 3 ступени переключения мощности мотора:

TOP-S – простой насос;
TOP-SV – простой насос с опорной арматурой;
TOP-SD – двойной насос;
TOP-D – простой насос с одной скоростью переключения мощности двигателя.

Насосы, предназначенные для устройств ГСВ, имеет 3 ступени переключения мощности мотора:

TOP-Z – простой насос;
TOP-ZV – простой насос с опорной арматурой.

Wilo-Star.

Насосы с повышенной экономией электроэнергии в доме имеют бесступенчатую систему:

Star-E – простой насос;
Star-EL – простой насос с патрубком под воздухоотводчик.

Имеет 3 ступени переключения мощности двигателя:

Star-RS – простой насос;

Star-RSD – двойной насос.

Имеет 4 ступени переключения мощности двигателя:

RP, P – простые насосы;

DOP – двойные насосы.

Насосы для систем ГСВ:

Star-Z они имеют 1 или 3 ступени переключения мощности двигателя;

Star-ZE – бесступенчатые насосы.

После серии насосов для отопления идут цифровые обозначения, к примеру: Wilo STRATOS-Z 25/1-8:

25 – условный проход.
1-8 это минимальное и максимальное количество напора воды через насос (м/с).

Также могут присутствовать специальные обозначения при индивидуальном заказе насоса:

PN16 – допустимое максимальное рабочее давления в наносе – 16 бар.
RG – материал корпуса насоса который выполнен из бронзы.

Как выбрать нужную установку

При подборе насосной станции нужно оценить все её достоинства и недостатки, а также сравнить её технические параметры с вашими требованиями и исходными данными.

Технические характеристики

Основные параметры, необходимые для правильного выбора:

Тип насосов. Для неглубоких скважин, колодцев или забора воды из водоемов подойдут самовсасывающие насосы. А погружные будут актуальны при наличии источника, в котором зеркало воды расположено на глубине более 8 метров.
Величина напора. Чтобы понять, какого напора вам будет достаточно, нужно сложить высоту, на которую поднимается жидкость, и потери давления на горизонтальных участках трубопровода. Существует универсальная инструкция, согласно которой потери на каждые 10 метров приравниваются к 1 метру водяного столба.

Система с повысительным оборудованием

Производительность. Она складывается из показателей среднего расхода всех имеющихся в системе водоразборных точек при их одновременном использовании. Производительность выбранной насосной станции должна быть не меньше полученных данных.

Важное значение имеют и дополнительные функции, которыми оснащают насосные станции – правильное подключение с использованием обратного клапана и защиты от сухого хода не только обеспечит вам максимальный комфорт, но и продлит работоспособность и долговечность агрегата

Достоинства и недостатки

Среди преимуществ описываемых устройств в первую очередь нужно отметить их высокое качество, экономичность, долговечность и возможность гарантийного сервисного обслуживания.

К другим неоспоримым достоинствам относятся:

Использование при изготовлении материалов, устойчивых к коррозии;
Устойчивость к перепадам напряжения в электросети;
Возможность выбора ручной или автоматической регулировки параметров работы устройства;
Простая установка насоса Wilo, которую можно выполнить самостоятельно;
Низкий уровень шума или его полное отсутствие во время работы.

Если установить оборудование в кессоне или подвальном помещении, шум не будет вам мешать вообще

Некоторые модели имеют ещё и такую важную особенность, как встроенная защита от замерзания.

Особых недостатков у этих станций не отмечается или они присущи всем подобным агрегатам. Например, центробежные насосы перед пуском необходимо вручную заливать водой. Но при установке обратного клапана это потребуется сделать только при первом запуске.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

реле К₁, включает и отключает агрегат;
переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

подведите к накопительному баку трубу от централизованной магистрали;
заборную трубу насоса подсоедините к баку;
выходную трубу от насоса следует подсоединить к системе водопровода дома;
проложите и подключите к агрегату электрическую проводку;
произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Модельный ряд

Концерн славится достаточно широким ассортиментом продукции. Каталог Wilo CAD насчитывает 142 серии, среди которых наиболее распространенными являются:

Wilo-Economy-CO – многонасосные и однонасосные станции повышения давления. Они собираются на базе вертикальных насосов MVI, Helix V, MVIS, MHI. В станции устанавливаются параллельно 2-4 агрегата, что повышает надежность эксплуатации и производительность. Поставляются с накопительным приемным резервуаром и системой сепарации твердых частиц и пультом управления. Напор варьируется от 60 до 160 м. Расход в зависимости от насоса может составлять 14, 75, 80, 135 куб.м/ч.
Семейство Wilo-Multivert MVI – наружные центробежные приборы вертикального размещения. Они обеспечивают водой поливные установки, являются комплектующими элементами котельных, установок пожаротушения. Особенности конструкции и габаритов MVI при монтаже позволяет экономить место. Серия MVI 2 расходует 5 куб.м/ч, напор – 220 м, четвертая серия – 8 куб.м/ч, напор – 210 м, восьмая – 14 куб.м/ч при напоре в 225 м.
Star – линейка моделей с мокрым ротором и резьбовым типом соединения. Предусмотрены 3 режима частоты вращения. Устройства используются для холодного водоснабжения, в системах отопления. Напор – до 8 м. Расход достигает 6 куб.м/ч.
TOP – компактные насосы циркуляционного типа, с возможностью подсоединить его к трубе. Работают тихо, идеально подходят для перекачки жидкости по трубопроводу в частных домах, имеют теплоизоляцию. Напор – 9 м, расход – 65 куб.м/ч.
Семейство насосов Wilo Helix – многоступенчатое оборудование, относящееся к подтипу нормальновсасывающих насосов с расходом до 93 куб.м/ч и макс. напором до 240 м. Установки оснащены сухим ротором, каждый агрегат имеет частотный преобразователь и воздушное охлаждение.
Stratos – циркуляционные приборы высокой энергоэффективности. Применимы в отопительных системах, контурах охлаждения, кондиционирования. Также компания создает различные приборы регулирования. Например, Wilo SK 702 является прибором управления, защиты и контроля насосов от превышения тока, сухого хода.
Линейка насосов Wilo Comfort Vario насчитывает 3 серии, отличающиеся конструктивными особенностями. Регулятор может параллельно объединить до 4 изделий.

Насосы Wilo Comfort Vario

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Конструктивные особенности

Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.

Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.

Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.

Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.

Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.

Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.

Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.

Разновидности циркуляционных насосов

Циркуляционные устройства, выпускаемые под брендом «Wilo», подразделяются на две категории. Одни из них могут обладать мокрым ротором, а другие, соответственно, сухим. Те устройства, что снабжены мокрым ротором, можно применять в отопительной системе на помещение площадью от 100 до 750 м², при этом циркулирующая в трубах жидкость может быть нагрета до 120°C.

Основные технические характеристики насосов Wilo:

Минимальная температура, которую может иметь являющаяся теплоносителем жидкость — минус 10°C.
Высота напора таких приборов может быть от 2 м до 12 м.
Значение частоты вращения варьирует от 950 об/мин до 4800 об/мин. У насосов есть три различные скорости работы.
Масса оборудования также бывает разной. Самые легкие устройства весят всего чуть более 2 кг, а вес самых тяжелых может достигать 8 кг.
Рабочие части мотора размещаются в теплоносителе, благодаря чему он смазывается, и работа его становится бесшумной.

Как распознать подделку

WILO — популярное оборудование, поэтому сейчас нередко можно наткнуться на подделку. Если изделие оригинальное, на него действует гарантия. Отдельная категория — китайские насосы WILO, срок службы которых составляет всего 2–3 года, тогда как оригинал способен прослужить до 15 лет.

Как визуально определить подделку:

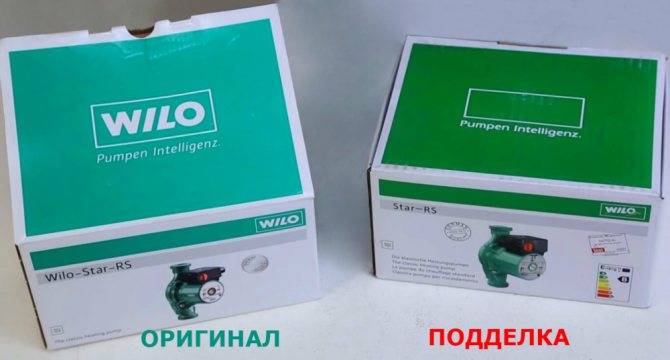

Оригинальная упаковка имеет кубическую форму с качественной глянцевой краской. Подделки укладываются в прямоугольную коробку.
На оригинальный прибор крепится наклейка, у подделок артикул, серийный номер и другие данные печатаются.
На корпусе поддельного устройства не пробивается серийный номер.
На оригинале стрелка, показывающая направление движения воды — большая, на китайских изделиях — маленькая.

Помимо визуальных качеств, обратить внимание следует и на внутреннюю конструкцию. Отличия:

Отличия:

Ротор и статор на своих корпусах имеют маркировку, где указывается серийный номер и дата изготовления.
В оригинальных моделях верхняя часть устройства отсоединяется от ротора, что делает прибор ремонтопригодным.
На электронике тоже должна присутствовать маркировка.

Это ключевые моменты, по которым можно отличить оригинал от китайской подделки.

Насос Wilo Top

Насос Wilo Top уже способен обеспечить циркуляцию теплоносителя в средних и крупных промышленных производствах. Широкое распространение насос находит в различных тепловых пунктах, многоквартирных многоэтажных домах, школах и других учреждениях. Производительность Wilo Top устойчиво обеспечивает работоспособность в отопительных системах площадью до1400 м2. Давайте рассмотрим “немецкий порядок” и расшифровку насоса Wilo Top:

Насос Wilo TOP – S 25 / 5 EM

Насос Wilo TOP – наименование серии, с переводом вило топ;
S → обыкновенный стандартный насос, SD → вариант сдвоенного насоса, Z → бронзовый корпус насоса специального применения в горячем водоснабжении , D → насос четырехполюсный с постоянной частотой вращения (макс. 1400 об/мин);
25 – соединение насоса обозначает внутренний диаметр в миллиметрах,Резьбовое соединение: 20 (Rp 3/4), 25 (Rp 1), 30 (Rp 1 1/4). Насос также имеет широкое распространение комбинированное фланцевое соединение с давлениемPN6/10 при диаметре DN 32, 40, 50, 65 и фланцевое соединение с давлением PN6 или PN16 при DN 80, 100;
5 – Максимальный напор измеряемый в метрах при нулевом расходе, Q = 0 м3/ч;
EM – однофазный электродвигатель 1

230 В, DM – трехфазный электродвигатель 3

Насос опционально комплектуется кожухом теплоизоляции, так как предполагается возможная наружная эксплуатация.

голоса

Рейтинг статьи

Виды циркуляционного оборудования «ВИЛО»

Немало владельцев загородного жилья сталкиваются с проблемой выбора оборудования для эффективного обогрева большой площади — вплоть до нескольких сот квадратных метров. Естественная циркуляция, создаваемая обычным нагревателем, недостаточна, ведь давление в такой системе редко превышает 0,6 МПа.

Решается эта задача двумя способами:

Сооружается замкнутая система из коммуникаций большого диаметра. Здесь нужно учесть, что материалы обойдутся недешево.
В систему добавляется циркуляционный насос.

Более экономичный вариант — второй. Он позволит добиться улучшения циркуляции теплоносителя в системе, что повысит эффективность обогрева. Современные насосные установки, выпускаемые брендом WILO, бывают двух видов, об особенностях которых пойдет речь далее.

С сухим ротором

Такие устройства применяются в отопительных системах большой протяженности. Между двигателем насоса и ротором размещены уплотнительные кольца, эксплуатация которых рассчитана на 3 года. В ходе работы ротор не контактирует с теплоносителем. Благодаря этому устройство надежно защищено от образования коррозии и практически не требует сервисного обслуживания. Достоинством насосов с сухим ротором является высокий уровень КПД, достигающий 80 %.

Нужно учитывать, что данный вид изделий довольно шумный, поэтому их устанавливают в специально предназначенном помещении

Важно, чтобы в жидкости не было посторонних частиц, которые могут повредить уплотнительные кольца

С мокрым ротором

С помощью таких моделей отапливаются загородные дома, где отопительные системы имеют малую протяженность. Отличительная особенность — наличие ротора и крыльчатки, что необходимо для ускорения движения теплоносителя. Сам ротор вращается в жидкости, которая дополнительно служит охладителем механизма.

При установке таких насосов важно, чтобы их вал располагался в горизонтальной плоскости — только при таких условиях в корпусе всегда будет оставаться вода. Насосы с мокрым ротором имеют следующие достоинства:

Насосы с мокрым ротором имеют следующие достоинства:

почти не шумят во время работы;
имеют встроенный механизм переключения скорости вращения ротора;
являются надежными;
характеризуются долгим сроком эксплуатации;
не требуют дополнительного обслуживания;
легко настраиваются и ремонтируются.

Показатель КПД данных установок не превышает 50 %.

Особенности эксплуатации и использования

При покупке насосной станции следует уделить внимание таким характеристикам:

Определить необходимый тип насоса. Устройство с самовсасывающей функцией подойдет, если до верхнего слоя воды не более 8 метров. В противном случае нужно искать погружные системы.
При выборе производительности следует учесть, что средний расход воды через кран составляет 4 литра, душ — от 10 до 12. При подсчете всех точек минимальная пропускная способность должна быть 2,7 м3 в час, максимальная — 8 м3.
Напор воды зависит от высоты, на которую необходимо поднять жидкость, учитывая потери горизонтального пути. При этом каждые 10 метров приравниваются к метру водного столбца. Для высоко расположенных коммуникаций подойдут станции повышенного давления.

Для бесперебойной работы мало правильно установить насосную станцию. Необходимо эксплуатировать систему согласно инструкции, своевременно проводить профилактические работы силами специалиста.

По какому принципу работают насосные станции Вило

Распространенная маркировка

Назначение и принцип работы насосной станции

Маркировка насосов
