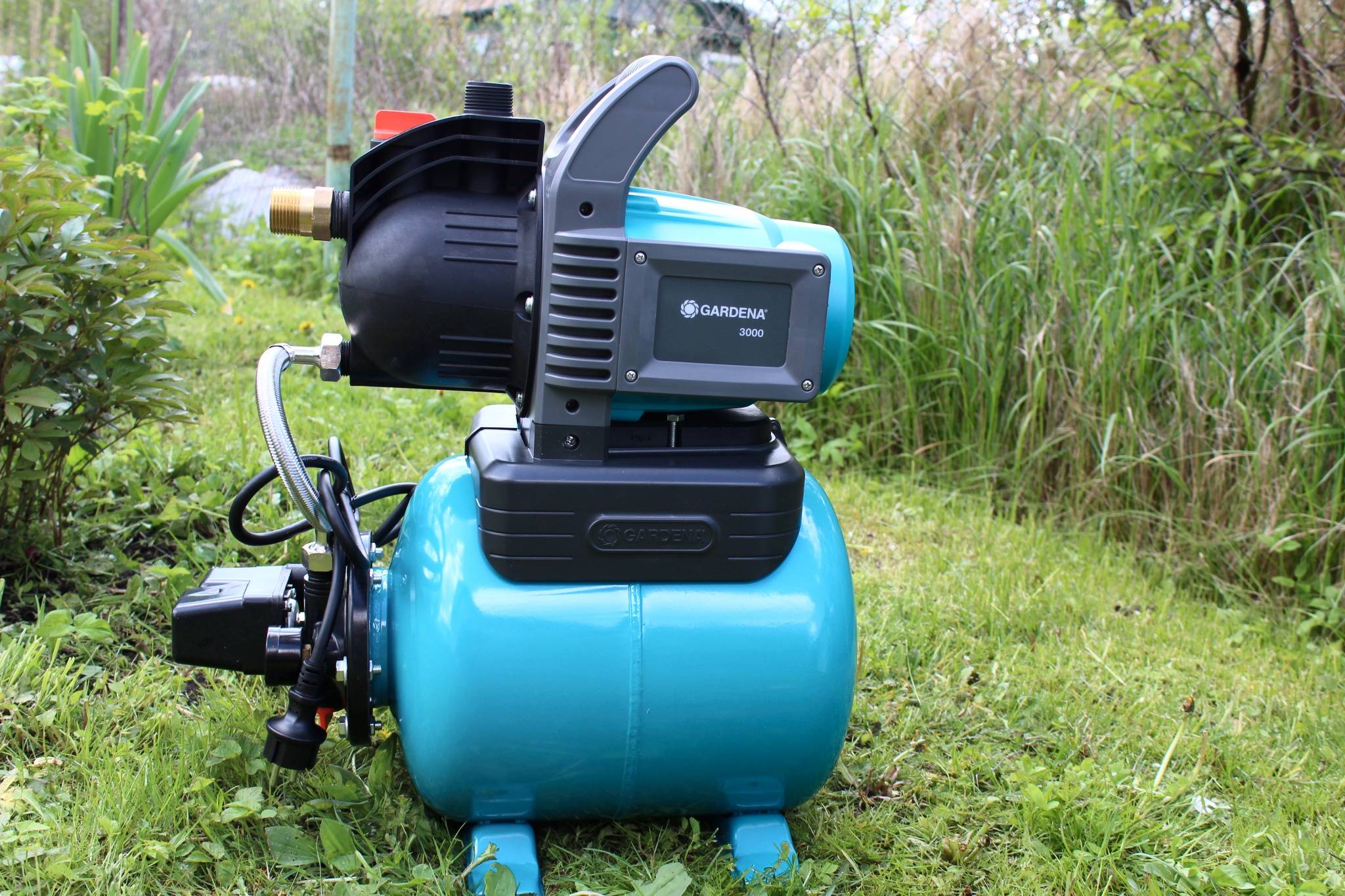

Как устроена насосная станция Гардена 3000

2 Какие популярные модели насосных стаций Гардена?

В ассортименте шведской компании представлены 5 моделей станций автоматического водоснабжения, наиболее популярными из которых являются:

• Gardena 4000/5 Comfort;
• Gardena 5000/5 Inox;
• Gardena 3000/4 Classic Eco.

Gardena 3000/4 Classic

Насосная станция Gardena 3000/4 Classic Eco является наиболее доступным оборудованием, стоимость которого составляет 12 тыс. рублей. Это сравнительно компактный и легкий (13 кг), но при этом мощный агрегат, способный перекачивать до 2800 л/час.

Classic Eco 3000/4 оснащена насосом на 650 Вт, поднимающим воду на высоту 40 Бар, максимальное давление подачи — 4 Бар. Емкость комплектного гидроаккумулятора составляет 25 л, чего достаточно для большинства бытовых потребностей. Максимальная глубина всасывания — 8 м. Насосная станция Gardena 3000/4 Classic Eco оснащена системой автоматики, аналогичной более старшим моделям, также имеет система защита насоса от перегрева. Защита от сухого хода в Classic Eco 3000/4 отсутствует.

Gardena 4000/5 Comfort

Gardena 4000/5 Comfort, как свидетельствуют отзывы, является наиболее надежной станцией в ассортименте компании. Рассмотрим технические характеристики данного агрегата:

• производительность — 3500 л/ч;
• высота подачи — 45 м;
• глубина всасывания — 8 м;
• мощность насоса — 850 Вт;
• объем гидроаккумулятора — 25 л.

К преимуществам модели 4000/5 Comfort отнесем наличие систем защиты от перегрева и предотвращения сухого хода, комплектацию ЖК-дисплеем, на который выводится информация о текущем режиме работы насоса (давление, расход), а также встроенный фильтр механической очистки, который удаляет из воды песок и примеси. Gardena 4000/5 Comfort оснащена гидробаком с двумя входными отверстиями,  что позволяет подключать к ней сторонний насос. При этом имеет возможность работы системы с двумя насосами одновременно.

Единственным недостатком станции 4000/5 Comfort является высокий уровень шума при работе, который достигает 90 Дб. Большинство владельцев размещают данный агрегат в отдельной звукоизолированной комнате, что делает данную проблему некритичной.  Цена модели 4000/5 Comfort составляет 17 тыс. рублей.

Gardena 5000/5 Inox

Gardena 5000/5 Inox — самая мощная станция во всем ассортименте насосного оборудования шведской компании стоимостью 24 тысячи. От младших моделей 5000/5 Inox отличается гидроаккумулятором, выполненным из нержавеющей стали. Однако на практике данное преимущество не имеет особого значения, так как вода внутри бака находится в резиновой мембране и не контактирует со стенками резервуара.

Технические характеристики 5000/5 Inox:

• производительность — 4500 л/ч;
• высота подачи — 50 м;
• глубина всасывания — 8 м;
• мощность насоса — 1200 Вт;
• объем гидроаккумулятора — 24 л.

Gardena 5000/5 Inox сертифицирована согласно классу защиты IP-X4, что гарантирует отсутствие проблем, связанных с проникновением внутрь ее корпуса пыли и воды. Также данная модель может функционировать в энергосберегающем режиме, в котором двигатель насоса потребляет на 15% меньше электроэнергии.

2.2 Особенности ремонта оборудования

Несмотря на высокое качество и надежность насосных станций от компании Гардена, от поломок оборудования в процессе эксплуатации никто не застрахован.  Чаще всего ремонт требуется после зимнего периода, когда начинает течь отводной тройник.

Ремонт данной поломки своими руками возможен, выполняется он по следующему алгоритму:

1. Насосная часть станции отсоединяется от гидробака — первоначально демонтируется стальная скоба, после чего скручиваются болты на тыльной стороне корпуса.
2. Посредством отвертки насос отделается от резервуара, нужно лишь отогнуть стопорный крючок из пластмассы.
3. Откручиваются болты на корпусе помпы, после чего корпус демонтируется вместе с уплотнительной прокладкой.
4. С противоположной стороны насоса снимается пластиковый кожух вентилятора с боковыми крышками.
5. Теперь мы имеем доступ к внутренностям агрегата, что позволяет произвести ремонт и замену поврежденных узлов. Сначала нужно снять электронный блок управления, который удерживается пластиковыми зацепами, далее откручивается гайка фиксирующая манометр, демонтируется треснувшая обводная трубка и на ее место устанавливается новая деталь.
6. Сборка станции производится согласно пунктам 1-4 в обратном порядке. По завершению сборки станция подключается и производится осмотр замененной запчасти на предмет образования протечек.

Разборка насосной станции

Отметим, что любые треснувшие детали корпуса нет смысла восстанавливать, так как впоследствии они все равно дадут течь.  Рационально купить новые запчасти, тем самым сэкономив уйму времени и сил.

Преимущества и недостатки

У водонапорных станций Gardena есть ряд преимуществ:

• Как и большинство приборов, производящихся в Германии, данные агрегаты имеют высокое качество, соответствуют всем мировым стандартам, предъявляемым к подобному типу приборов.
• Срок эксплуатации данных насосных станций достаточно большой. Но чтобы прибор служил вам долгие годы, ему нужен периодический технический осмотр и устранение небольших недостатков. Производитель дает гарантию на бак в 5 лет, но по истечении этого времени можно заменить лишь данный накопительный элемент, при этом вам не придется тратиться на станцию в целом.
• При работе практически всех моделей агрегатов их практически не слышно. Уровень шума минимален.

• Большинство моделей гидростанций оснащено системой Eco, которая не позволяет прибору работать, если в него не поступает вода.
• Насосные станции данного производителя представлены четырьмя типами моделей, что позволит подобрать агрегат с самыми оптимальными для вас параметрами.
• Более дорогие модификации агрегатов оснащены жидкокристаллическим экраном, на котором можно следить за параметрами работы прибора.
• Каждая насосная станция в комплекте имеет подробную инструкцию, которая расскажет обо всех тонкостях установки и эксплуатации данного агрегата.

Как правильно настроить блок?

Для регулировки блока нужны будут:

• отвертка с плоским окончанием для откручивания крышки,
• рожковый ключ или головка на 8 мм.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

Как перенастроить блок:

1. Выявить фактические моменты запуска и остановки помпы, по манометру.
2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

Регулировка блока, установленного в квартире, не отличается от настроек в частном доме

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Рейтинг ТОП 5 лучших насосных станций

В ТОП попали следующие модели:

• GARDENA 5000/5 Comfort Eco;
• Denzel PSD800C;
• Metabo HWW3300/25G;
• Denzel PS800X;
• Вихрь АСВ-370/2Ч.

Пришло время взглянуть на них поближе.

GARDENA 5000/5 Comfort Eco

Уникальная насосная конструкция с возможностью подъема воды с глубины до пятидесяти метров. Эко-режима позволяет экономить до 15% энергии по сравнению с обычным режимом. Высокая производительность с показателем в 75 литров/минуту позволяет быстро качать воду. Основная часть агрегата выполнена из пластика, но качеству сборки данный факт никак не мешает.

Потребляемая мощность	1100 Вт
Механизм насоса	центробежный
Объем бака	24 литра

Ценовой диапазон: от 19099 до 19999 рублей.

насосная станция GARDENA 5000/5 Comfort Eco

Плюсы

• 75-и литровая производительность;
• подъем воды с 50-ти метров;
• датчик сухого хода;
• защита от перегрева.

Минусы

пластиковый корпус.

Denzel PSD800C

Широкие возможности и качественный корпус данной модели позволяют назвать агрегат одним из лучших в соотношение цены и качества. Нержавеющая сталь является основным покрытием внешней панели насоса и обеспечивает полную защиту от внешних факторов. За счет установленного внешнего эжектора, аппарат позволяет с легкостью выкачивать воду с глубины до двадцати метров.

Емкость бака	24 л
Пропускная способность	2.4 м³/час
Датчик сухого хода	да

Ценник составит от 9199 до 9599 рублей.

насосная станция Denzel PSD800C

Плюсы

• датчик сухого хода;
• корпус из нержавеющей стали;
• подъем воды с 45 метров;
• глубина до 20 метров.

Минусы

недостатков не обнаружено.

Metabo HWW3300/25G

Бак оборудован манометром. Сам агрегат состоит из чугуна, пластика и нержавеющей стали, данные материалы обеспечивают безопасность от внешних факторов. Масса насоса – 16.2 кг. В комплект поставки входят обратный клапан, уплотнительная лента для резьбы и руководство по эксплуатации. Из дополнительных особенностей отметим защиту от перегрева и индикатор сухого хода.

Цвет	зеленый
Трубное соединение	1
Длина сетевого кабеля	1,5 м

Ценник составит от 8399 до 8999 рублей.

насосная станция Metabo HWW3300/25G

Плюсы

• длинный шнур (1,5 метра);
• агрегат защищен от перегрева;
• уплотнительная лента для резьбы;
• обратный клапан в комплекте.

Минусы

недостатков не обнаружено.

Denzel PS800X

Черно-желтый насос выделяется не только своим дизайном, качеством материалов и производительностью, но и большим объемом бака в 24 литра. Цельный корпус из нержавеющей стали высокого качества внушает доверие не только внешним видом, но и внутренней конструкцией. Потребляемая мощность с оптимальным показателем составляет 800 Вт.

Вес	13 кг
Емкость бака	24 литра
Мощность	800 Вт

Цена: от 7099 до 7699 рублей.

насосная станция Denzel PS800X

Плюсы

• корпус из нержавеющей стали;
• датчик сухого хода;
• температура жидкости до 40 градусов.

Минусы

недостатков не обнаружено.

Вихрь АСВ-370/2Ч

Бюджетная модель российского производства с возможностью выполнения стандартных функций и чугунным корпусом высокого качества. Вихревой механизм насоса предназначен для подачи пресной воды из колодца. В качестве обеспечения безопасности в устройство встроена защита от перегрева, активно выполняющая собственную задачу.

Потребляемая мощность	370 Вт
Защита от перегрева	да
Материал корпуса	чугун

Ценовой диапазон: от 3999 до 4299 рублей.

насосная станция Вихрь АСВ-370/2Ч

Плюсы

• наличие защиты от перегрева;
• температура жидкости до 35 градусов;
• корпус из чугуна;
• производительность 45 л/мин.

Минусы

недостатков не обнаружено.

Особенности эксплуатации и обслуживания

Схема подключения НС

Немецкая станция Гардена Эко 3000/4 продается уже полностью готовой к эксплуатации. Нужно лишь установить её и подключить. При монтаже оборудования желательно зафиксировать его на полу — это исключит сильную вибрацию.

Для правильной эксплуатации станции рекомендуется подготовить под неё утепленное помещение или кессон. Они предотвратят промерзание водопровода зимой.

Если агрегат работает круглогодично, нужно лишь следить за зеркалом воды в источнике и проверять систему на предмет протечек. Если же Гардена Классик Эко используется только на полив, перед холодами её демонтируют, смазывают рабочие узлы и убирают в тепло. Хранить станцию в холоде нежелательно.

Насосная станция для дачи – принцип работы, схема установки

Независимо от того, какой марки выбрана насосная станция для дачи, принцип работы и схема установки ее будут примерно одинаковы, как и основные комплектующие данного оборудования, – как правило, в состав насосной станции входит:

• Двигатель;
• Насосный механизм;
• Кабель и клеммы, отвечающие за заземление;
• Бак напора, оснащенный мембраной;
• Реле давления.

Чтобы процесс подачи воды функционировал максимально качественно, следует обращать внимание на такие дополнительные элементы конструкции, как обратный клапан. Обратный клапан предотвращает поломку станции в случае сухого хода, входящий фильтр съемного типа, предотвращающий засорение насосного механизма и легко чистящийся

Обратный клапан предотвращает поломку станции в случае сухого хода, входящий фильтр съемного типа, предотвращающий засорение насосного механизма и легко чистящийся.

Наличие бака (особенно актуально для тех построек, где не редки перебои с электроэнергией), дающего возможность сделать запас воды на некоторое время.

Выбор места, где насосная станция без бака или с баком будет располагаться, в основном зависит от условий ее эксплуатации, – если речь идет только о сезонном использовании агрегата, то установить его можно в любом месте.

Единственное условие, чтобы неподалеку располагался источник воды (колодец, скважина или естественный водоем).

Чтобы обеспечивать водой постройку круглогодично, необходимо продумать систему защиты насосной станции от низких температур других неблагоприятных погодных условий, поскольку температура в трубах не должна опускаться ниже ноля градусов.

Трубы и источник воды, являющиеся частью системы водоснабжения, необходимо утеплить.

Выбор насосной станции зависит также от того, на какую глубину она будет установлена, – большинство моделей рассчитаны на глубину не более 7-10 метров, а при установке глубже отрицательно скажется на напоре в трубах.

Если же вблизи вашего участка нет неглубоких водоемов, следует остановить выбор на таком агрегате, как мотопомпа, а ее вариация – мотопомпа бензиновая для грязной воды – не только обеспечит дом водой, но позволит откачивать с участка грязную воду.

Кроме разрешенной глубины следует учитывать такой параметр, как скорость выработки воды, – она должна быть не менее 1,7 м³/час.

Похожие модели

Насосная станция Elitech САВ 1000Ч/50

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.6, Высота подъема воды, м – 45, Max высота всасывания, м – 8, Потребляемая мощность, Вт – 1000, Напряжение питания, В – 220, Повышение давления, Объем гидробака, л – 50, Max температура воды, °С – 35, Min температура воды, °С – 4, Вес – 15

Насосная станция Gardena 3000/4 eco Classic

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 2.8, Высота подъема воды, м – 40, Max высота всасывания, м – 8, Потребляемая мощность, Вт – 650, Напряжение питания, В – 220, Эжекторный, Max давление, атм – 3.95, Объем гидробака, л – 24, Max температура воды, °С – 35, Вес – 15

Насосная станция Gardena 4000/5 eco Comfort

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.5, Высота подъема воды, м – 45, Max высота всасывания, м – 8, Потребляемая мощность, Вт – 850, Напряжение питания, В – 220, Эжекторный, Max давление, атм – 4.44, Объем гидробака, л – 24, Max температура воды, °С – 35, Вес – 15

Насосная станция Grundfos Hydrojet JPB 5/24

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3, Высота подъема воды, м – 40, Потребляемая мощность, Вт – 775, Напряжение питания, В – 220, Max давление, атм – 5.93, Повышение давления, Объем гидробака, л – 24, Max температура воды, °С – 55, В x Ш x Г (мм) – 665 x 280 x 500, Вес – 17.1

Насосная станция Grundfos Hydrojet JPB 5/60

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.5, Высота подъема воды, м – 40, Потребляемая мощность, Вт – 775, Напряжение питания, В – 220, Max давление, атм – 5.93, Повышение давления, Объем гидробака, л – 60, Max температура воды, °С – 55, В x Ш x Г (мм) – 782 x 375 x 580, Вес – 21

Насосная станция Джилекс Джамбо 50/28 Ч-18

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3, Высота подъема воды, м – 28, Max высота всасывания, м – 9, Потребляемая мощность, Вт – 500, Напряжение питания, В – 220, Эжекторный, Объем гидробака, л – 18, Размер фильтруемых частиц, мм – 0.8, Max температура воды, °С – 50, Min температура воды, °С – 1, Вес – 15.1

Насосная станция Джилекс Джамбо 60/35 Н-24

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.3, Высота подъема воды, м – 35, Max высота всасывания, м – 9, Потребляемая мощность, Вт – 600, Напряжение питания, В – 220, Эжекторный, Объем гидробака, л – 24, Размер фильтруемых частиц, мм – 0.8, Max температура воды, °С – 50, Min температура воды, °С – 1, Вес – 8.6

Насосная станция Джилекс Джамбо 60/35 Н-К

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.6, Высота подъема воды, м – 35, Max высота всасывания, м – 9, Потребляемая мощность, Вт – 600, Напряжение питания, В – 220, Эжекторный, Повышение давления, Размер фильтруемых частиц, мм – 0.8, Max температура воды, °С – 50, Min температура воды, °С – 1, Вес – 8.6

Насосная станция Джилекс Джамбо 60/35 П-24

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.6, Высота подъема воды, м – 35, Max высота всасывания, м – 9, Потребляемая мощность, Вт – 600, Напряжение питания, В – 220, Эжекторный, Повышение давления, Объем гидробака, л – 24, Размер фильтруемых частиц, мм – 0.8, Max температура воды, °С – 50, Min температура воды, °С – 1, Вес – 12.6

Насосная станция Джилекс Джамбо 60/35 П-К

Нет в продаже

Тип насоса – поверхностный, Принцип действия – центробежный, Качество воды – чистая, Производительность, куб. м/час – 3.6, Высота подъема воды, м – 35, Max высота всасывания, м – 9, Потребляемая мощность, Вт – 600, Напряжение питания, В – 220, Эжекторный, Повышение давления, Размер фильтруемых частиц, мм – 0.8, Max температура воды, °С – 50, Min температура воды, °С – 1, Вес – 8.3

Преимущества и недостатки

Немецкое насосное оборудование Гардена 3000/4 отличается такими положительными моментами:

Однако станция Гардена Classic Eco имеет и некоторые недостатки:

• Необходимость неоднократной заливки и прогона воды через систему при замене фильтра.
• Слабая с точки зрения пользователей резьба на всех насадках под шланги (вход/выход). Здесь мастера рекомендуют устанавливать латунные втулки непосредственно поверх полимерных.
• Жалобы на разрыв внутреннего соединительного патрубка при хранении станции в зимний период. Как правило, это происходит из-за не до конца слитой из агрегата воды. Промерзший лед рвет резину.

В некоторых случаях мастера к недостаткам Гардена относят её высокую стоимость. Но европейское качество полностью оправдывает затраты.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Если насос включается при открытии крана и выключается только при его закрытии, это говорит об отсутствии дополнительного напряжения в системе. Из гидроаккумулятора либо вышел воздух, либо в нем прорвана резиновая груша (мембрана).

Устройство и принцип работы

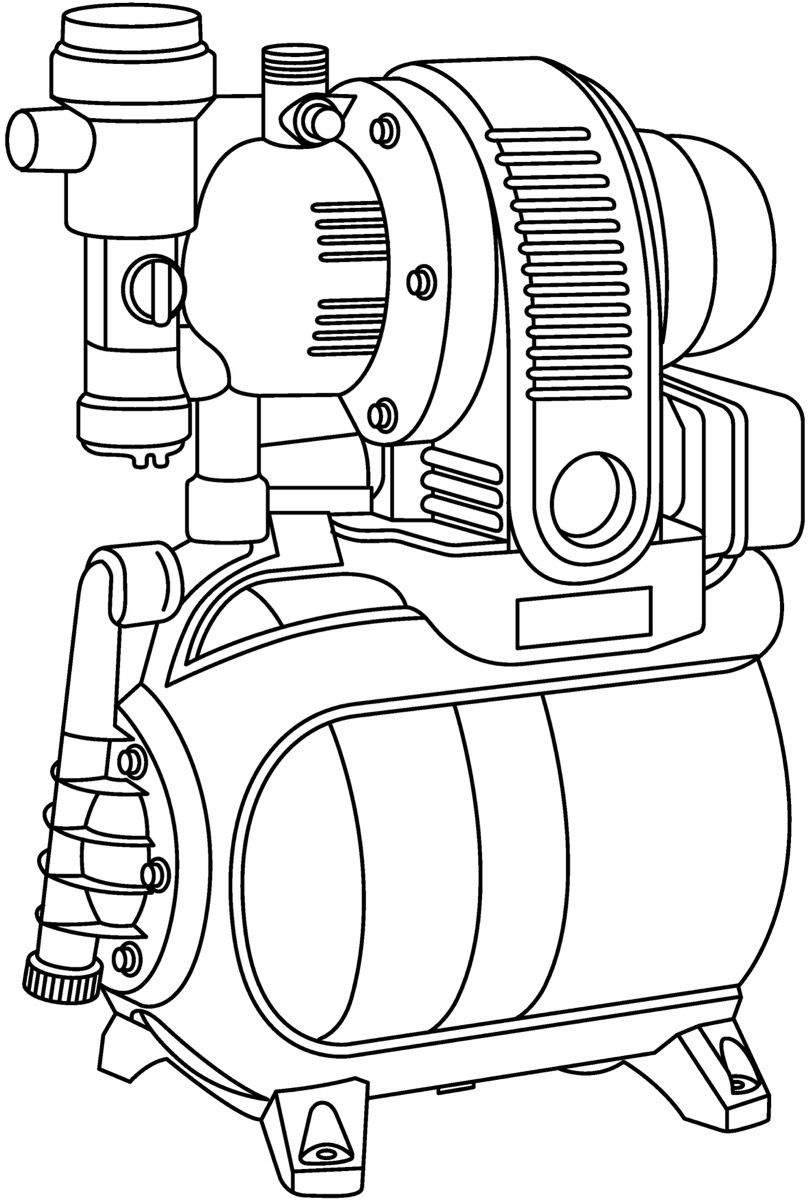

Устройство насосной станции

Главная отличительная особенность станций Гардена от обычных насосов заключается в том, что они функционируют в автоматическом режиме. Основные рабочие узлы установки:

• поверхностный центробежный насос;
• накопительный мембранный бак (гидроаккумулятор) из нержавеющей стали;
• манометр для отслеживания и установки оптимального давления в системе;
• реле — отвечает за включение/выключение станции по достижении конкретных рабочих показателей;
• дополнительно агрегат укомплектован фильтром грубой очистки, что позволяет транспортировать воду с взвесями в ней.

Работает станция Gardena 3000/4 так:

• При установке систему наполняют водой. Делать запуск насухую запрещено.
• При включении станция набирает воду в накопительный бак до тех пор, пока давление не достигнет максимально установленного мастером предела.
• Как только пользователь открывает кран в доме, вода начинает покидать гидроаккумулятор и течь к сантехническому оборудованию.
• Давление в системе падает, и насос срабатывает на включение.
• При полном наполнении бака станция снова отключается. Давление опять на максимальном пределе. Циклы работы оборудования повторяются.

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация	Регулируемые точки	Вариант переделки
Помпа долго работает не останавливаясь	Следует изменить верхнюю отсечку остановки помпы	1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана	Следует поднять давление пуска, сохранить давление отключения	Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор	Следует повысить давление включения	Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор	Следует снизить давление пуска	Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже	Следует повысить давление отключения	Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Новости Gardena

20 октября 2016

Презентация

Опрыскиватели GARDENA: бережный уход за растениями

Здоровые и крепкие растения не только украшают сад, но и приносят хороший урожай. Каждый садовод знает, что без специальных средств вредители могут испортить урожай. GARDENA предлагает спектр садовых опрыскивателей, которые упростят процесс нанесения химикатов и биопрепаратов.

21 ноября 2014

Презентация

Свобода на дорогах:скрепер Gardena для расчистки территорий

Совсем скоро города окажутся под завалами снега, а это значит, что проехать на автомобиле или добраться до дома и офиса пешком станет не так-то просто. И если главные улицы регулярно обрабатываются спецтехникой, то второстепенные заметает раньше, чем до них доезжают коммунальные службы. Так, зачастую жители вынуждены справляться со стихией вручную. В этой нелёгкой схватке поможет только прочный и надёжный инструмент. Им станет скрепер от марки Gardena, который эффективно расчистит территорию вплоть до самого грунта.

1 октября 2014
+1

Презентация

Воздуходув-пылесос Gardena ErgoJet 3000: в здоровой почве — здоровый куст

В золотое время года ничто так не радует глаз, как разнообразие красок в саду. Однако хороший дачник знает, чем опасен для его любимого участка листопад. Дело в том, что, оказавшись на земле, листва разлагается и становится отличным домом для различных паразитов. Они могут нанести почве большой вред и пагубно сказаться на состоянии растений. Чтобы сохранить здоровый грунт, необходимо очистить территорию от листьев до наступления первого снега. Сделать это поможет воздуходув ErgoJet 3000 от марки Gardena…

17 июля 2014

Презентация

Уход за газоном летом

Многие садоводы мечтают о красивом газоне на своем участке. Однако для того, чтобы трава превратилась в настоящий зеленый ковер, не достаточно только лишь стричь и поливать ее. Регулярный уход поможет значительно улучшить качество лужайки, тем более что сегодня производители садовой техники предлагают множество инструментов, которые возьмут на себя наиболее сложную часть работы.

14 июля 2014

Презентация

Как правильно наладить систему полива в теплице?

Дачные заботы зачастую отнимают столько времени и сил, что садоводу просто необходимо взять небольшой перерыв и отдохнуть от любимого участка денёк-другой. Однако оставить лужайку без внимания в знойное время года, резко ограничив полив растений, никак нельзя. Решить дилемму поможет система микрокапельного орошения. Она позаботиться о «зеленых жителях» теплицы пока хозяина нет рядом, обеспечивая все необходимые условия для выращивания урожая.

Насосная станция Гардена (Gardena) 4000/5 eco COMFORT

Данная станция Gardena бытового водоснабжения отлично подойдет для использования дождевой воды в стиральной машинке, в уборной комнате, в том числе и для полива вашего сада или газона. Насос имеет следующие характеристики:

• производительность — 3500 литров в час;
• высота всасывания — 8 метров;
• подъем — 45 метров;
• встроенные фильтр предварительной очистки и обратный клапан;
• термовыключатель для защиты от перегрузок;
• компактные размеры за счет рационального монтажа манометра и реле давления;
• имеется три выхода, что позволяет одновременно работать нескольким водным приборам;
• если в насосе будет вода с температурой, превышающей допустимую, система автоматически выключиться;
• защита от «сухого» включения.

Ремонт устройств

Ремонтные работы по устранению неисправностей данных насосных станций не рекомендуется проводить своими руками.

Ремонт насосных станций Гардена у официального представителя составит от 400 рублей и более (в зависимости от поломки) без учёта стоимости запасных частей.

Кстати, расценки на них примерно такие:

• заборный шланг с обратным клапаном — около 3000 рублей;
• фильтр — около 2000 рублей;
• мембрана для гидроаккумулятора — около 500-1000 рублей (24 л);
• насос — в зависимости от модели и исполнения, но не менее 3000—4000 рублей.

Самостоятельной замене могут подлежать фильтры насосной станции и обратный клапан, а также элементы турбины и диффузор – запчасти к насосной станции Гардена можно приобрести отдельно.

Инструкция к насосной станции Gardena указывает ряд неполадок, которые можно устранить — в большинстве своем проблемы не слишком существенны, и при желании и внимательности справиться можно и неопытному мастеру.

А неполадки могут быть следующими:

Станция не работает — не включается (при наличии напряжения в сети). Самая серьезная проблема, если при этом имеется напряжение в сети (проверяется тестером) и оно соответствует указанной цифре в инструкции к устройству (или отличается, но ненамного). Возможно — поврежден силовой кабель — его следует проверить. Однако чаще всего это означает, что из строя вышел двигатель — который потребует замены обмотки или полной замены. Стоит подобная услуга в районе 1000—1500 рублей.
Устройство работает, но упал напор – возможно, проблема заключается в падении напряжения (опять-таки, проверяется тестером), либо же в забившемся фильтре — который следует периодически чистить и проверять. Также причиной может быть появление течи в каком-либо месте трубопровода — в этом случае часть напора будет уходить туда

Для этого требуется пройтись по линии и обратить внимание на ее целостность.
Устройство работает, но не выключается, или выключается-включается слишком часто — в этом случае проблема, опять-таки, может заключаться в течи на трубе, либо же в неисправности мембраны или реле давления. В данном случае выявляется течь, а если проблема не в ней — выполняется проверка мембраны и реле

Реле, возможно, нуждается в настройке, а мембрану следует проверить, нажав на ниппель на корпусе гидроаккумулятора. Если пошла вода — значит, ее целостность была нарушена.
Устройство работает, но вода не идет (актуально обычно после простоя зимой, к примеру) — возможно, крыльчатка приклеилась к корпусу, и ее следует вручную провернуть.

1 Устройство и принцип работы

Основным отличием насосной станции от обычных водяных насосов является возможность функционирования в полностью автоматическом режиме. В типовую комплектацию станций средней ценовой категории от компании Гардена входит насос (поверхностный), выкачивающий воду из скважины, и гидроаккумулятор — накопительная емкость, где всегда хранится резервное количество воды, которую можно использовать даже при отключении электроэнергии.

Гидроаккумулятор представляет собой металлическую емкость, внутри которой расположена заполняющаяся водой резиновая мембрана (груша). Сам гидробак наполнен воздухом, который окружает мембрану и определяет максимальные размеры ее растяжения.  Количество воздуха в гидробаке непосредственно влияет на вместительность груши и напор, с которым вода будет подаваться из резервуара.

Система управления станцией состоит из следующих механизмов:

• манометр — позволяет контролировать уровень давления внутри гидробака и по мере необходимости подкачивать либо стравливать воздух;
• реле давления — автоматически следит за уровнем давления в резервуаре, и при его падении ниже граничной отметки, что свидетельствует об отсутствии воды, включает насос и позволяет ему работать до тех пор, пока бак не заполнится и давление не поднимется до требуемого уровня.

Схема устройства насосной станции

Максимальный и минимальный уровни давления в гидроаккумуляторе, при которых насос включается и выключается, в насосных станциях Гардена можно устанавливать самостоятельно, что позволяет настроить станцию под любой режим работы.

Также в станции может встраиваться фильтр механической очистки, который будет полезным в случае подачи воды из загрязненных источников. Такой фильтр может удалять из воды взвешенные частицы, однако отфильтровывать ржавчину и другие растворенные примеси он не способен.

Все станции, представленные в ассортименте Шведской компании, поверхностные. При монтаже они располагаются неподалеку от колодца либо скважины (конкретное расстояние указано в техническом паспорте агрегата), а забор воды из источника осуществляется посредством опущенной в него трубы, также с помощью труб станция соединяется с приборами водопотребления, находящимися внутри дома.

Если вы заинтересованы в круглогодичной эксплуатации оборудования, то устанавливать насосную станцию необходимо внутри отапливаемого помещения, поскольку температура окружающей среды при работе таких устройств не должна быть минусовой. Также потребуется укладка водопроводных труб ниже уровня промерзания почвы, совмещенная с их теплоизоляцией минеральной ватой.

1.1 Руководство по выбору

Основными факторами, которые необходимо учитывать при выборе насосной станции для дачи либо дома, являются:

• мощность и производительность насоса;
• максимальная глубина подъема воды;
• объем гидробака.

Схема подключения насосной станции

Для одноэтажной дачи, в которой проживает семья из 4-ех человек, будет достаточно насосной станции производительностью 4 м3/час, укомплектованной гидроаккумулятором объемом 25 литров. Данные характеристики увеличиваются пропорционально количеству жильцов и потреблению воды, однако объема гидроаккумулятора в 50 л будет достаточно для большинства случаев.

Чрезмерный объем лишь приведет к тому, что неиспользуемая вода будет застаиваться и терять свой вкус. Рассматривать насосные станции с гидробаками повышенной емкости имеет смысл лишь в случае проживания в доме с частыми отключениями электроэнергии.

Если вы не ограничены в финансовом плане, то рекомендуем брать оборудование со встроенной защитой от перегрева и сухого хода, которыми комплектуются насосные станции Гардена средней и высокой ценовой категории. Система защиты от сухого хода производит отключение насоса при отсутствии жидкости в подающем трубопроводе, а тепловая защита срабатывает при повышении температуры привода выше допустимой. Данные опции повышают стоимость оборудования, но при этом значительно продлевают срок его эксплуатации.
