Станция на скважину для частного дома

Особенности установки

Схема подключения насосной станции к скважине

Чтобы система не вышла из строя, нужно соблюсти следующие рекомендации по ее монтажу:

Интервал между источником колодезной воды и рабочим агрегатом должен соответствовать нормам, которые указаны в техническом паспорте к оборудованию.
Поверхностный насос должен стоять в отапливаемом помещении с приходом холодов, в противном случае система промерзнет и потребуется дорогостоящий ремонт.
Комната должна быть оснащена хорошей вентиляционной системой. Если пренебречь этим условием, разность температур окружающей среды станет причиной образования в баке корпуса конденсата.
Для проведения трубопровода рекомендуется отдавать предпочтение полипропиленовым трубам, которые устойчивы к коррозии и не боятся высокого давления.
Оборудование лучше монтировать в отдаленном помещении, поскольку при включении двигатель издает много шума.
Стоит воздержаться от использования системы для полива огорода на даче. Частое включение и отключение оборудования отрицательно сказывается на работоспособности и сокращает срок эксплуатации.
Для снижения вибрации насос советуют устанавливать на толстом резиновом коврике или амортизационных подушках

Делается это с целью снижения вибрации.
Во время монтажа важно позаботиться о заземлении.

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Параметры, характеризующие центробежные насосы

Чтобы правильно подобрать оборудование для скважины 15 метров или глубже, следует обратить внимание на характеристики устройства и сопоставить с имеющимися условиями водозабора. Какие параметры должны интересовать потребителя в первую очередь? Вот их перечень:

напор;
производительность;
потребляемая мощность;
диаметр корпуса;
дополнительные опции (защита от перегрева, наличие плавного пуска, пульт управления).

Как определить, какими характеристиками должно обладать необходимое оборудование? Об этом по порядку.

Напор

Этот параметр насоса определяет, на какую максимальную высоту способен поднять он столб воды. Чтобы определить необходимый в конкретном случае напор, следует провести простые расчеты. Нужно к глубине установки насоса в колодце прибавить высоту подъема воды к самой верхней точке водозабора (допустим, второй этаж коттеджа). Не нужно при этом забывать про горизонтальные участки транспортировки жидкости, что тоже создают сопротивление. Обычно 10 м прохода водой горизонтальной трубы приравнивают к 1 метру вертикального подъема. Просуммировав все данные и добавив к полученному результату 10-15% (погрешность, плюс сопротивление угловых участков трубопровода и различных соединений), получаете искомый показатель напора.

Насос для глубинной скважины в 40 метров

Производительность

Этот параметр насосного оборудования следует соотносить с такой характеристикой скважины, как дебет (приток). Нужен насос, производительность которого не будет значительно превышать приток в водоносный колодец. Дебет скважин на песок редко превышает 1,5 м3 в час. Из этого показателя (или из того, что указан в паспорте водоносного сооружения) и следует исходить, выбирая производительность насоса.

Мощность

Эта характеристика насосного оборудования важна только в плане экономии энергоресурсов (электричества). Чем больше потребляемая мощность, тем больше придется платить по счетам за использованную электроэнергию.

Диаметр

Окружность корпуса насоса должна быть меньше внутреннего диаметра обсадной трубы хотя бы на четверть. В противном случае возникнут сложности с установкой оборудования, его выемкой, а также некоторые эксплуатационные проблемы.

Типы водозаборных насосов

Все устройства, предназначенные для подъема чистой воды и подачи к какому-либо виду потребителя, делятся на такие типы:

поверхностно расположенные;
погружные.

Поверхностные помпы работают на ограниченной глубине (до 8-9 метров), поэтому для рассматриваемых здесь скважин изначально не подходят. Погружные водяные насосы, способные работать на больших глубинах, имеют две разновидности:

вибрационные;
ротационные (центробежные).

Для водяных скважин, тем более имеющих глубину 15 метров и более, используются только устройства центробежного типа. Некоторые домовладельцы, пытаясь сэкономить на покупке необходимого оборудования, пытаются поднимать воду с помощью вибрационных насосов. Однако это неправильный ход.

Подключение с погружным насосом

Насосные станции с погружными насосами успешно применяются для колодцев и скважин любой глубины. Погружные насосы бывают нескольких видов:

вибрационные;
центробежные;
дренажные (колодезные).

Независимо от вида насоса все они должны находиться ниже уровня воды. Вода охлаждает насос, не давая ему перегреться.

Подключение и работа вибрационного насоса сильно зависит от частоты электрической сети. Для работы некоторых моделей насосов западных производителей необходима частота сети 60 Гц, вместо 50 Гц, которые есть у нас. Такой насос будет работать, но эффективность его работы будет спорной.

Центробежные погружные насосы в некоторых случаях — единственное решения для поднятия воды с любой глубины. Они обладают большим количеством рабочих колес (20 и более), что обеспечивает большой напор на выходе насоса. Это в свою очередь увеличивает длину насоса. Поэтому такие насосы нельзя использовать в скважинах с малым столбом воды.

Насос устанавливают на максимальную глубину скважины, не менее 50–70 см от дна скважины. Насос закрепляют на металлическом или полиамидном тросе. На насос устанавливают обратный клапан, а затем напорную подающую трубу.

1 — обратный клапан с фильтром; 2 — погружной насос; 3 — трос

В зависимости от изготовителя и модели длины электрического кабеля может быть недостаточно для установки в скважину, тогда необходимо устроить герметическую кабельную муфту. Другим концом трос крепится к рым-болту оголовка, надежно фиксируя насос в скважине.

Погружные дренажные насосы также можно использовать для организации системы водоснабжения небольшого дома с наличием 3–4 водорозеток. В зависимости от модели они создают напор до 1,5 бара, обладают высокой производительностью. Дренажные насосы спокойно работают в загрязненной воде или воде с твердыми примесями до 5 мм, промышленные модели — до 120 мм.

Принцип работы

Под «насосной станцией» понимается комплекс оборудования, предназначенный для водоснабжения загородного дома полностью в автоматическом режиме. Результат работы такой системы – это постоянное давление во внутридомовом водопроводе. Даже в самом дальнем кране напор остается стабильным всегда. При этом вода закачиваться в трубы может из колодца, скважины или любого иного источника.

Общая схема водоснабжения

Включает в себя насосная станция:

Устройство гидроаккумулятора

Насос выкачивает воду из источника, а накопитель (либо гидроаккумулятор) аккумулирует ее в себе. Все остальное оборудование служит для управления системой и контроля состояния элементов. Последняя должна работать автоматически, без непосредственного участия хозяина дома. Это как свайно-винтовой фундамент – правильно произвел монтаж и забыл о нем. Он будет стоять, держа на себе коттедж, минимум полвека.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

насоса, который подает воду;
гидроаккумулятора, где вода хранится под давлением;
управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

Вода заполняет гидробак.
Давление поднимается до верхнего установленного предела.
Реле давления отключает насос, поступление воды прекращается.
Когда включают воду, она начинает убывать из ГА.
Происходит снижение давления до нижнего предела.
Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

реле К₁, включает и отключает агрегат;
переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

подведите к накопительному баку трубу от централизованной магистрали;
заборную трубу насоса подсоедините к баку;
выходную трубу от насоса следует подсоединить к системе водопровода дома;
проложите и подключите к агрегату электрическую проводку;
произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Типы и виды насосных станций

По способу размещения и конструкции насос в станции водоснабжения частного дома может быть погружным либо поверхностным. В первом случае помпа опускается непосредственно в водозабор, а во втором – размещается рядом с ним или в подсобке коттеджа. Погружной вариант тише работает и рассчитан на большие глубины скважины (до 150 метров).

Поверхностный аналог проще обслуживать и контролировать внешне. Но воду он выкачать и подать сможет лишь на общую высоту в 30–50 метров. Именно его производители чаще всего включают в состав станций заводской готовности. Они выполняются в виде блока на единой раме, включающего в себя насос и мембранный гидроаккумулятор. Это классическое исполнение блочной насосной станции для бытового использования.

По типу внутреннего устройства поверхностные насосы делятся на:

Центробежные;
Вихревые.

Различные модели погружных насосов

Первые больше вторых по размеру, но гораздо менее шумные. В вихревом агрегате лопасти рабочего колеса имеют специальную форму, создающую при вращении в воде завихрения. Он в 2–4 раза мощнее центробежного конкурента и несколько дешевле его. Однако вихревые насосные станции очень требовательны к чистоте качаемой воды.

Еще один критерий классификации насосов – это их мощность (кВт), напрямую связанная с производительностью (литров/мин) и высотой подъема (в метрах). Чем мощнее она, тем больше и дальше она способна перекачать. Однако с ростом производительности растет и потребление электроэнергии.

И последнее – гидроаккумулятор с мембраной. Чем он больше, тем реже будет включаться насос. Однако насосной станции для дачи излишне вместительный накопитель совсем не нужен. Здесь 10–15-ти литров хватит с лихвой. Вдобавок большая емкость будет занимать много места.

Красные гидроаккумуляторы в отличие от синих необходимы для отопления

Вместо гидроаккумулятора насосные станции могут оснащаться накопительным баком. Этот резервуар гораздо больше по размерам и объему. Он обычно устанавливается на чердаке, откуда вода по трубам водоснабжения течет уже самотеком вниз.

Как произвести тестовый запуск

Главное условие при этом – заполнение насосной станции водой, включая и все магистрали, а также гидроаккумулятор. Пуск воды в устройство происходит через заливное отверстие. Включение питания и запуск двигателя выполняется после того, как были открыты запорные вентили. После этого вода постепенно заполняет напорный трубопровод. Это нужно для того, чтобы вытеснить весь воздух из него. В результате происходит повышение давления. Как правило, этот параметр может принимать значения из диапазона от 1,5 до 3 атмосфер, по достижении предельной отметки оборудование отключается.

Таким образом, эффективную работу подобной техники обеспечивает не только правильный выбор модели, подходящей для эксплуатации в определенных условиях, но также и грамотное подключение. А для этого сначала решается, где будет устанавливаться техника, после чего организуется герметичное соединение оборудования с внутренним и наружным трубопроводом.

Установка кессона

Кессонная яма является одним из методов обвязки. Предполагается, что оборудование и оголовок будут спрятаны. В грунте копается приямок, где размещается верхняя часть обсадной трубы.

Схема реализуется несколькими способами:

Кессон из металла. Сталь сейчас является довольно дорогим материалом, но она позволяет добиться хорошей герметичности. Снаружи необходимо нанести состав от коррозии. Сборку можно выполнить самостоятельно без привлечения спецтехники. Потребуется только сварочный аппарат.
Железобетонные кольца. Монтаж осуществляется довольно быстро. Но такое обустройство не позволяет добиться хорошей гидроизоляции. Нужно всего одно или два кольца, которые затем накрываются бетонной крышкой с люком. На дно стелется каркас из арматуры и заливается бетоном.
Кессон из пластика. Это лёгкий и долговечный материал, который может разрушиться только от механического воздействия. Конструкция полностью герметична.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

насоса, который подает воду;
гидроаккумулятора, где вода хранится под давлением;
управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

Вода заполняет гидробак.
Давление поднимается до верхнего установленного предела.
Реле давления отключает насос, поступление воды прекращается.
Когда включают воду, она начинает убывать из ГА.
Происходит снижение давления до нижнего предела.
Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

Критерии выбора насосных станций для дачи

Если рассчитать то, сколько воды потребляет 1 частный домик, и провести обзор такого момента, как технические характеристики устройства не просто, то с выбором корпуса все намного легче. В основном, насосы для забора воды изготавливаются в корпусе из стали, чугуна, полипропилена высочайшей плотности. Именно полипропиленовый корпус считается самым недорогим, а также он не поржавеет, и практически не издает шума при работе.

Чтобы выбрать такое оборудование для дачи, как водопроводная подстанция, стоит обратить внимание на ряд критериев:

Какое расстояние будет с места забора воды до монтажа устройства.
Обязательно нужно учесть то, как высоко поднимается вода. Другими словами, если забор воды осуществляется с колодца или водоема, то стоит взять в учет периоды, когда уровень воды поднимается, чтобы исключить подтопление оборудования.
Не менее важна производительность устройства, от чего зависит то, какой объем жидкости будет подаваться, к примеру, за час или минуту

Для расчета такого параметра, стоит обратить внимание на степень расхода или просто потребность в воде.
Объем гидроаккумулятора может повлиять на то, как много воды будет находиться в постоянном запасе, на случай, если отключится электричество. Данный момент является не особенно важным, так как гидронасос устанавливают в тех участках, где очень часто происходит отключение питания, и он служит своего рода, как накопитель и энергии и воды.
Водоподъемная станция может выбираться и по наличию дополнительных функций или же по их отсутствию

Например, могут быть установки, которые снабжены защитой от перегрева и охлаждения, другими словами, от резкого перепада температуры, что существенно продлевает срок эксплуатации конструкции.

Выбирать насосные станции следует, исходя из финансовых возможностей и личных предпочтений

Разновидности

Насосные станции, оборудованные такими оригинальными устройствами, выпускаются двух видов:

Эжектор находится внутри конструкции. Вся конструкция имеет весьма компактные размеры, разряжение создается искусственным путем, линия рециркуляции находится внутри изделия. Для эффективной работы требуется электрический двигатель большой мощности, чтобы насос работал на больших оборотах, создавая нужную силу всасывания.Достоинства такой конструкции:
- изделие менее чувствительно к посторонним примесям, которые могут находиться в воде;
- при этом жидкость, поступающую для нужд пользователя, не нужно дополнительно фильтровать;
- станция обеспечивает нужную величину напора для всех хозяйственных нужд потребителя — можно поливать участок и использовать воду внутри дома одновременно.
Негативные качества:
- при работе оборудование создает шум;
- для установки надо оборудовать место со звукоизоляцией или выносить станцию дальше от дома.
Второй вариант не решает всех проблем, т. к. соседи будут жаловаться на шум, поэтому звукоизоляция нужна и в этом случае, плюс расходы на утепление — надо оборудовать стандартный кессон.
Эжектор располагается вне станции — для этого рядом устанавливается отдельная емкость, где будет создаваться необходимое для работы всей установки разряжение. Эжектор подключается к трубопроводу, идущему к глубинной скважине — имеются ограничения по диаметру фланца подсоединения.Плюсы:
- конструкция обеспечивает поднятие воды с глубины до 50 метров;
- значительно снижается звуковое воздействие;
- установку оборудования располагают в цокольном помещении строения;
- удаленность от скважины может быть до 40 м;
- вся конструкция располагается в одном месте, поэтому проводить профилактику и ремонт намного удобнее, такие условия увеличивают назначенный срок службы всех деталей.
Минусы:
- снижается производительность;
- имеются небольшие ограничения по выбору диаметра для общего трубопровода.

Почему для скважин не подходят вибрационные насосы

Оборудование такого типа изначально предназначено для откачки воды из широких резервуаров (абиссинские колодцы, бассейны, другие емкости). На узкое сооружение работа вибрационного устройства будет действовать разрушительно.

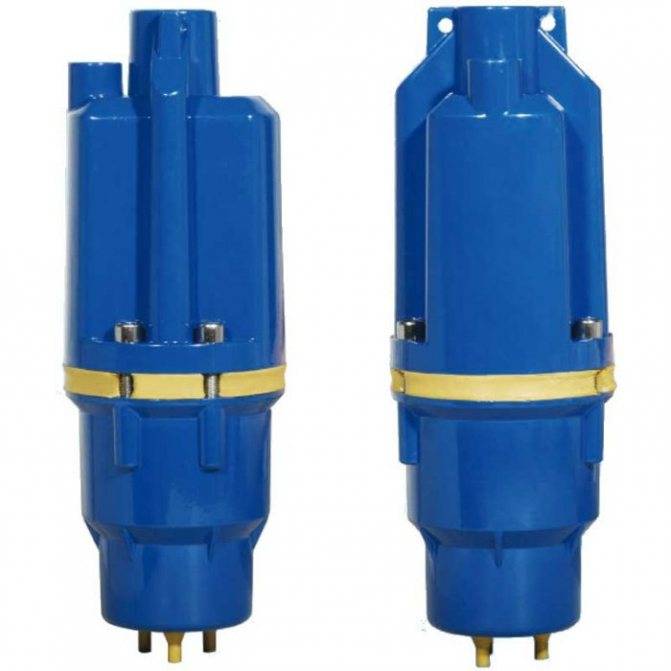

Вибрационная погружная помпа качает воду за счет работы мембраны, частота движений которой соответствует частоте тока в бытовой сети, то есть 50 раз в секунду (50 Гц). Примерно такую же частоту собственных колебаний имеют гранит и некоторые другие горные породы, что находятся вокруг обсадной трубы скважины. Это приводит к возникновению резонанса во время работы оборудования вибрационного типа, что есть причиной преждевременного разрушения подземного водозаборного сооружения. Это главная причина, не позволяющая использовать в скважинной шахте вибрационную помпу. Кроме того, при эксплуатации подобного оборудования могут возникнуть такие сложности:

заклинивание устройства в просвете обсадной трубы (придется производить демонтаж и повторное восстановление скважины, что очень недешево);
сильная вибрация приводит к чрезмерной турбулентности, что становится причиной взмучивания ила на дне водяной шахты (в песчаной скважине осадок есть всегда), поэтому вода будет постоянно загрязнена твердой взвесью.

Виды станций на скважину для частного дома

Внешний эжектор для насосной станции обеспечивает дополнительные метры подъема воды

Существует несколько видов насосного оборудования, каждое из которых обладает своими техническими особенностями, а также преимуществами и недостатками. Чтобы выбрать подходящую систему в конкретном случае, нужно более детально изучить данный вопрос.

В зависимости от конструктивных особенностей оборудование классифицируется следующим образом:

Система с выносным эжектором или погружной насос, особенность работы которого заключается в полном погружении в колодец. Высота водяного столба не имеет значения, поскольку агрегат установлен непосредственно у зеркала воды. Всасывание колодезной воды осуществляется за счет эффекта Бернулли непрямым способом. Стоимость такого оборудования значительно выше аналогов, обусловлено это высокой производительностью и мощностью. Устанавливают такие насосные станции для скважин 40 метров и более.
Система со встроенным эжектором. Осуществляется непрямое всасывание колодезной жидкости. Принцип работы устройства следующий: насос обеспечивает в трубопроводе высокое давление, благодаря чему создается струя, которая проходя через сопло эжектора в камере всасывания создает пониженное давление. Основное достоинство этого оборудования – исключена вероятность работы вхолостую, поскольку он качает воду в контуре рециркуляции непрерывно.
Система с прямым всасыванием. В водозаборной трубе водяной агрегат создает разрежение, в результате атмосферное давление выталкивает воду в трубу. Трудность в работе возникает в силу ограниченного давления воздуха. Такие насосные станции подходят для скважины 15 метров и не более.
