Как установить и подключить насосную станцию к колодцу

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

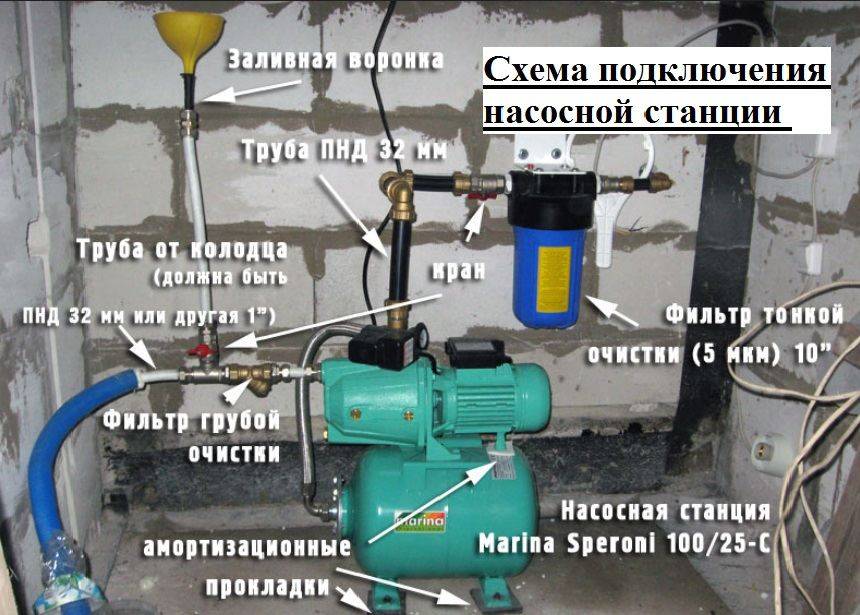

Схема правильного подключения насосной станции к колодцу, чертежи и советы

О проблемах централизованного водоснабжения говорить не стоит. С этим сталкиваются даже те, кто уже подключен к общей магистрали. Собственники частных строений с этой точки зрения находятся в более выигрышном положении, чем владельцы городских квартир, так как у них есть свобода выбора. А обустроить автономную систему водоснабжения зачастую значительно проще, чем бегать по инстанциям и решать вопрос с качеством подающейся воды и с ее напором. Если на участке уже есть такой источник, как колодец, то процесс водоснабжения целесообразнее автоматизировать, чем осуществлять методом переноски ведер. Для этого достаточно установить и подключить насосную станцию, а обширный ассортимент подобной продукции позволяет сделать оптимальный выбор модели для любого индивидуального участка и строения.

Некоторые люди, ранее не сталкивавшиеся с подобными вопросами, не понимают, в чем разница между обычным водяным насосом и станцией. Можно сказать, что она примерно такая же, как между двигателем внутреннего сгорания и автомобилем. Другими словами, это полный комплект того, что обеспечит и работу, и защиту насоса и всей системы от всевозможных «неприятностей».

Мы не будем разбираться в тонкостях исполнения различных механизмов. Какое бы техническое решение ни было претворено в жизнь, станция является полностью укомплектованным устройством, которое необходимо лишь включить в систему. Для всех моделей схемы подключения в принципе одинаковы.

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

• Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
• Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
• В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
• Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

• Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
• На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
• Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Труба с утеплителем в траншее

• В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
• Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
• Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

• Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
• Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
• Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

• Дюймовую муфту с наружной резьбой.
• Стальной или бронзовый уголок с наружной резьбой.
• Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
• Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

• Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
• Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
• Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Насосы «Грундфос»

Это оборудование выпускается датским концерном Grundfos, основанным еще в 1945 г. На сегодняшний день этот производитель является лидером на рынке насосного оборудования. При этом высокий покупательский спрос на такие устройства вызван их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом она выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и дренажа.

Если насосная станция Grundfos смонтирована грамотно, а после проводилось ее регулярное сервисное обслуживание с заменой изношенных уплотнений и подшипников, то она способна прослужить долгие годы и радовать хозяев своей бесперебойной работой.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Устройство и принцип работы гидроаккумулятора

Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.

Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.

Выбор станции

Для обеспечения водоснабжения частного дома вполне будет достаточно бытовой насосной станции. Главные задачи, возлагаемые на этот агрегат, – полив огорода, водоснабжение дома, обеспечение питьевой водой, а также нужды ГВС и системы отопления.  Прежде чем установить станцию своими руками, необходимо правильно выбрать оборудование.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

При выборе агрегата для частного дома очень важно учитывать производительность модели. Она не должна превышать дебет гидротехнического сооружения и покрывать потребности семьи в воде

Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л.

Не менее важно учитывать следующие показатели:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• глубину подъёма воды;
• максимальный напор (при его подсчёте стоит учитывать не только высоту подъёма из источника, но и горизонтальные участки трубопровода);
• производительность;
• наличие автоматического управления;
• какой вид насоса используется (поверхностный или погружной);
• наличие и объём гидробака.

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

1. Максимальная производительность электронасоса должна равняться дебиту скважины.
2. Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Общие сведения

Функции насосной станции

1. Поднятие ресурса из колодца
2. Круглосуточная транспортировка жидкости к каждой точке водопотребления
3. Устранение воздушных пробок
4. Обеспечение и поддержание требуемого давления в системе
5. Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Гидроаккумулятор

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

1. Вдали от центра помещения. Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
2. Размещение в отдельном строении. Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Выбор и установка насоса в колодце, видео

В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.

При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата.  Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний  являются более надёжными и долговечными.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Заключение

Так же, как различаются насосы в зависимости от возможностей работы с разными источниками воды, они различаются и в зависимости от целевых потребителей. Ведь одно дело – обслуживать близкорасположенные грузки, а другое – доставлять воду на второй этаж удаленного на те же 20 м дома. Во втором случае, к примеру, насосная станция воды колодца может быть дополнена вспомогательным средством водоснабжения. Это решение позволит снять нагрузку на агрегат и сбалансировать давление в каналах перекачки. С другой стороны, как раз в таком случае может прийти на помощь мощная станция с высокими рабочими показателями – впрочем, и в такой конфигурации вся нагрузка будет возложена на один-единственный агрегат.
