Как работает насосная станция для дачи

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Разновидности

Дизельная передвижная установкаУстройства для водоснабжения различаются по характеристикам и назначению.

Например, дизельные станции применяются для полива больших гектаров земли, также всасывания вязких веществ, таких как, навоз или бетон.

Мини — устройства обеспечивают водой малые площади, такие — как дача для двоих.

Поверхностная станция может использоваться для орошения огородов, садов. Устанавливают ее на поверхности земли, отсюда и название.

Также насосные устройства бывают:

1. Со встроенным насосом (эжектором). «Преимущество/недостаток» в том, что присутствует высокая «мощность/сильный шум». Такую станцию нельзя устанавливать в жилом доме – будут неудобства. Устанавливается на глубину до 45 метров.
2. С выносным насосом. Устройство работает бесшумно, но имеет меньшую мощность подачи воды. Устанавливается в колодце или скважине. Чувствительна к грязной воде. Глубина установки – не больше 40 метров.
3. Без насоса. По формату работы, эта станция ничем не отличается. Но при помощи гидравлической составляющей она качает воду поэтапно. Экономичный вариант, бесшумна.
4. Повышающий вид. В нем вода подается без перерыва. Большое преимущество – непридирчив к качеству воды.

Какой вариант лучше – решать владельцу дома. Если позволяют финансы, то можно выбрать устройство подороже, и с лучшими рекомендациями.

Полезно знать: почти во всех насосах, внутри бака имеется два отсека: один для воды, второй для воздуха. Если в баке останется вода, то при отключении электричества, водой все равно можно будет пользоваться.

Популярные производители станций для дома

В отечественных магазинах насосные станции для водоснабжения частного дома представлены от нескольких производителей. Подобрать оборудование можно под любые нужды. Есть как мощная дорогая техника, так и бюджетная с невысокой производительностью.

В ТОП-5 основных производителей входят:

• ДЖИЛЕКС с моделями «Джамбо» (Россия);

• Grundfos (бренд Дания, производство Россия);

• Marina-Speroni (Италия);

• Elitech (Китай);

• БЕЛАМОС (бренд Россия, производство Китай).

Станция Джамбо

Если предпочтение отдается российской сборке, то насосную станцию в свой дом лучше брать от ДЖИЛЕКС или Grundfos. Это два ведущих производителя на отечественном рынке подобного оборудования. Агрегаты от БЕЛАМОС и Elitech несколько дешевле, но китайское происхождение может дать о себе знать в самый неподходящий момент.

Станция Grundfos

В целом, все перечисленные производители отличаются приемлемой ценой, качественным гарантийным обслуживанием и разнообразием модельного ряда. Найдется и с небольшими объемами водопотребления, и для двухэтажного коттеджа с множеством сантехнических приборов. Это не стандартизованные размеры рулона рубероида, которых существует всего несколько.

Станция Вихрь

Оборудование для автономного автоматизированного водоснабжения можно найти по мощности самое разное. Надо только правильно его рассчитать под нужды конкретного жилища.

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Важны еще такие характеристики:

Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м³/час.

Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки

Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2

Вот тогда вы точно не ошибетесь.

Важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин

От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Какую насосную станцию выбрать? Обзор конструкций

Автоматическая насосная станция

Типовая конструкция насосной станции состоит из следующих узлов: насоса, накопительной емкости, управляющего узла. Причем последний элемент регулирует процесс наполнения емкости с помощью насоса. То есть, схема функционирования станции выглядит примерно так: насос подает воду в емкость, управляющий блок отслеживает наполнение накопителя и отключает насос у критической отметки. Далее вода расходуется потребителями и после снижения уровня в емкости до нижнего порога управляющий блок включает насос.

При этом, совершенно не важно – какой мощности, какого напора, какой фирмы выбрать насосную станцию – все устройства подобного типа функционируют по указанной схеме и состоят только из упомянутых узлов. Поэтому все отличия одной модели станции от другой сводятся к перебору разновидностей насосов и накопительных емкостей

Поэтому далее по тексту мы будем рассматривать только эти способы классификации

Поэтому все отличия одной модели станции от другой сводятся к перебору разновидностей насосов и накопительных емкостей. Поэтому далее по тексту мы будем рассматривать только эти способы классификации.

Выбираем тип насоса

Чтобы выбрать насосную станцию для дачи или дома нужно, перво-наперво, оценить мощность насоса. Но если «копнуть» глубже, то помимо мощности нужно присмотреться еще и к конструкции данного узла.

Причем по конструктивному признаку насосы для бытовых станций делятся на:

Насосная станция с встроенным эжектором

• Устройства с встроенным эжектором.
• Устройства с выносным эжектором.
• Устройства без эжектора.

Насосы первого типа (со встроенным эжектором) качают воду с глубин до 45 метров. В подводящей трубе создается разрежение, и атмосферное давление проталкивает воду в гидробак. Такой насос стоит дороже обычного. К тому же, в строенный в устройство эжектор генерирует хорошо заметный шум. Поэтому такое оборудование монтируют в кессонах или в пристройках, вынесенных за границы жилого дома.

Насосы второго типа (с выносным эжектором) практически не шумят. Ведь всасывающее усилие генерируется в блоке, введенном прямо в шахту колодца или скважины. Однако такое оборудование чувствительно к уровню загрязнения транспортируемой жидкости. Насос с выносным эжектором боится ила и песка. Впрочем, возможность смонтировать станцию в подвале или подсобном помещении внутри дома окупает этот недостаток. Да и колодец может располагаться на любом расстоянии от дома.

Насосная станция без эжектора

Насосы третьего типа (без эжектора) работают практически бесшумно и потребляют минимальное количество энергии. Однако такое оборудование используется в «мелких» скважинах или колодцах, с глубиной не более 10 метров. Впрочем, насосы без эжектора стоят намного дешевле свих аналогов, оснащенных подобной всасывающей насадкой. Да и ввод в эксплуатацию оборудования без эжектора менее трудоемок, чем аналогичная операция, проделываемая с насосом со встроенной или выносной насадкой.

Выбираем тип емкости

На тип емкости не влияет ни разнообразие форм, ни объемы накопителя.

Этот узел насосной станции классифицируют по конструктивным признакам, разделяющим сортамент подобного оборудования на:

Насосная станция с накопительным баком

• Накопительные баки.
• Гидроаккумуляторы.

Емкости первого типа (накопительные баки) функционируют на поплавковых предохранителях механического или полумеханического типа. Причем такая емкость стоит очень дешево, даже в сборе с предохранителем. Но напор, обеспечиваемый с помощью подобного накопителя, далек от максимального значения. Да и риск затопления помещения вследствие поломки «поплавка» —  неоправданно высок. К тому же, гидробак придется «вознести» выше уровня источников потребления (кранов, душевых «леек», сливных бачков и прочего). Иначе напор в системе будет еще меньшим.

Емкость второго типа лишена всех вышеописанных недостатков. Ведь она совершенно герметична и работает под управлением не механического клапана, а датчика давления. Причем гидроаккумулятор можно монтировать где угодно – даже в кессоне. А габариты подобного накопителя – в разы меньше размеров гидробака. Впрочем, скромные размеры не сказываются на производительности гдроаккумулятора – максимальное давление в водопроводе обеспечивает именно такое устройство.

Тип насосной станции

Это одна из главных характеристик, на которую нужно обратить внимание, задавясь вопросом о том, как выбрать насосную станцию. Современные аппараты предлагаются центробежного, многоступенчатого и эжекторного типа

При этом эжектор может быть выносным либо встроенным.

Насосная станция — обеспечивает отличный напор воды

Первый тип оборудования дает возможность получить отличный напор, поэтому рекомендуется для установки в домах, где расходуется много воды. Центробежные насосы очень тихие и обходятся не дорого. Но они могут всасывать воду только с глубины не более 7 метров.

Бесшумные насосные станции

Многоступенчатые агрегаты более мощные. Они способны доставлять воду из глубины около 8 метров. При этом такие насосные станции не создают шума и обходятся относительно недорого. Они пользуются большим спросом у покупателей.

Удобные насосные станции для комфортной жизни

Чтобы увеличить всасывающую магистраль, производители используют эжекторы. В этом случае вода не просто засасывается в трубу, но и перенаправляется специальным механизмом. Эжекторные аппараты работают на глубине около 10 метров. Их удобно использовать для водоемов открытого типа, а также для небольших колодцев и резервуаров, закопанных под землей.

Мощные насосные станции для дачи

Эжекторные насосные станции имеют отличные технические характеристики. Они очень мощные, демонстрируют высокую производительность и дают отличный напор. Но из-за использования дополнительных элементов такие агрегаты очень шумные. В частном доме либо на даче они могут быть использованы, но для квартиры подобные установки не подходят. Желательно ставить эжекторный насос сразу около водоема. Если он будет размещен в доме, нужно позаботиться о качественной звукоизоляции.

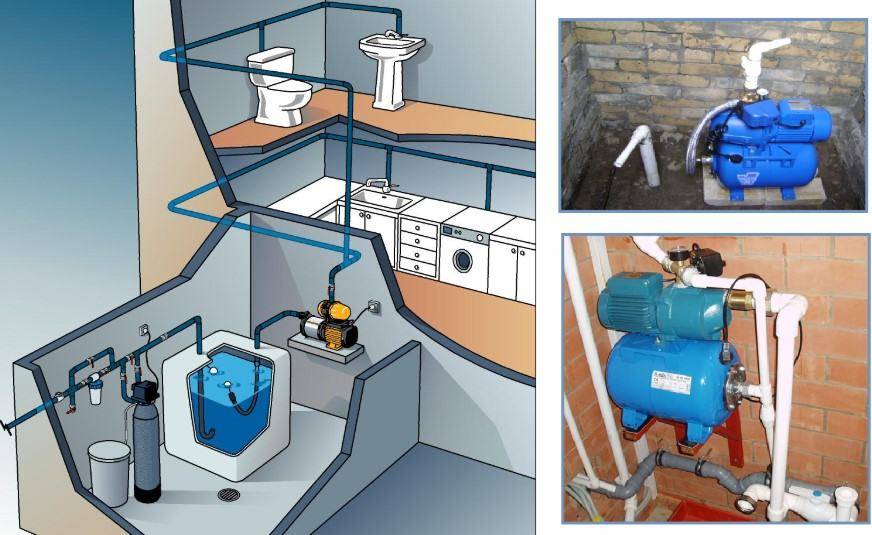

Схема использования насосных станций

Существует и вариант, в котором эжектор расположен отдельно от насоса. Это самая дорогая и мощная конструкция. Учитывая то, что такой аппарат можно легко установить за пределами дома, звуки от него никому не будут мешать. Производительность эжекторного насоса высокая, а воду он достает с глубины около 35 метров.

Установка и эксплуатация насосных станций

При выборе любого типа насосной станции необходимо обратить внимание на наличие и объем аккумулятора

Это важно знать хозяевам домов, в которых происходит частое отключение электричества

Установка насосной станции за пределами дома и дачи

Специалисты рекомендуют выбирать устройства автоматического типа. Такие НС в большинстве случаев не имеют накопительного бачка, а включаются сразу, как только открывается кран либо смывается вода в туалете. Главным плюсом подобных агрегатов является то, что они прекрасно держат давление и имеют относительно низкую стоимость. При установке автоматической насосной станции необходимо обязательно проверить всю систему водоснабжения. Места креплений труб будут подвергаться серьезным гидроударам, поэтому они должны быть максимально прочными.

Большой выбор насосных станций для водоснабжения

Устройство и принцип работы насосной станции

Отличается ли чем-нибудь насосная станция от обычного электронасоса и, если да, в чем ее преимущества?

Во-первых, насосная станция способна обеспечить хороший напор, необходимый для полноценного снабжения водой дома и участка.

Во-вторых, система эта полностью автоматизирована и может работать без постоянного контроля со стороны владельца – один раз смонтировал, и можно не вспоминать о ней, пока не придет срок профилактического осмотра и проверки.

Осознанный выбор насосной станции будет невозможен, если не уделить должного внимания ее устройству и базовым составляющим.

Основными конструкционными элементами насосной станции являются соединенные между собой поверхностный насос и гидроаккумулятор (напорный гидробак), а также автоматическое реле давления, управляющее работой насоса. Для автономного функционирования системы этого недостаточно

Но о назначении и устройстве дополнительных компонентов мы поговорим чуть позже, сейчас же сосредоточим свое внимание именно на основных элементах конструкции. Устройство насосной станции

Устройство насосной станции

1. Электрический блок.2. Выходной штуцер.3. Входной штуцер.

4. Электродвигатель.5. Манометр.6. Реле давления.

7. Шланг соединяющий помпу и ресивер.8. Гидроаккумулятор.9. Ножки для крепления.

«Сердцем» насосной станции является насос. Конструкционный тип используемого насоса может быть практически любой – вихревой, роторный, винтовой, осевой и т.д. – но для бытового водоснабжения, как правило, используют насосы центробежного типа, отличающиеся простотой конструкции и высоким КПД.

Второй важный конструкционный элемент насосной станции – гидроаккумулятор – представляет собой, по сути, накопительный бак (что собственно и следует из его названия). Однако назначение гидроаккумулятора заключается не только в накапливании закаченной воды.

Без этого элемента насос бы включался/выключался слишком часто – каждый раз, когда пользователь повернет кран на своем смесителе. Отсутствие гидроаккумулятора негативно сказалось бы и на напоре воды в системе – вода то текла бы из крана тонкой струйкой, то хлестала бы слишком бурным потоком.

Как насос, гидроаккумулятор и реле давления, собранные воедино, способны в автоматическом режиме обеспечивать нас водой?

Разберемся в принципе действия насосной станции.

Насос при включении начинает закачивать воду, заполняя ею накопительный бак. Давление в системе при этом постепенно возрастает. Работать насос будет до тех пор, пока давление не достигнет верхнего порогового значения. При достижении заданного максимума давления сработает реле, и насос выключится.

Что произойдет, когда пользователь откроет кран на кухне или начнет принимать душ? Водопотребление приведет к постепенному опорожнению гидроаккумулятора, а значит, и к снижению давления в системе. Когда давление упадет ниже установленного минимума, реле автоматически включит насос, и он начнет вновь закачивать воду, компенсируя ее расход и нагнетая давление до верхнего порогового значения.

Верхний и нижний пороги, при которых срабатывает реле давления, устанавливаются на заводе. Пользователь, однако, имеет возможность внести небольшие коррективы в работу реле. Необходимость в этом может возникнуть, например, если требуется увеличить напор воды в системе.

Благодаря тому, что насос, входящий в состав насосной станции не работает непрерывно, а включается лишь время от времени, износ оборудования минимализирован.

Небольшое видео показывающее принцип работы насосной станции:

Нюансы выбора

Процесс, как выбрать насосную станцию для дачи или собственного дома, не станет сложным, если учитывать ряд особенностей, оказывающих влияние на ее эксплуатацию:

1. Производительность. Изделия компаний, известных среди потребителей с положительной стороны, в работе не создают проблем.
2. Материал изготовления. Устройства, при изготовлении которых применяется углеродистая сталь, отличаются длительным эксплуатационным сроком, по сравнению с пластиковыми изделиями.
3. Соответствие между техническими параметрами и необходимыми характеристиками. Это касается размера накопительного бака, производительности оборудования и глубины нахождения водоносного слоя.
4. Наличие системы, защищающей от возможности перегрева и сухого хода, которая продлевает эксплуатационный срок.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

• электрический центробежный насос поверхностного типа;
• накопительная емкость;
• манометр;
• реле давления;
• обратный клапан;
• входная труба с фильтром в виде сетки;
• выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Работа и особенности блока управления

Для полноценной эксплуатации станции необходимо ее управление. Устройство станции для домашнего водопровода заключается в следующем:

• круглосуточно производится постоянный автоматический контроль давления в системе;
• при его понижении ниже заданного предела незамедлительно включается насос и происходит наполнение системы водой, повышение давления;
• при достижении давления выше установленного барьера срабатывает реле, которое выключает насос;
• давление находится на одном уровне, пока не откроется кран потребления воды и оно начнет падать.

Для этого необходим манометр, который производит замеры давления. И реле давления, где устанавливаются нижний и верхний пределы.

Типы и виды насосных станций

По способу размещения и конструкции насос в станции водоснабжения частного дома может быть погружным либо поверхностным. В первом случае помпа опускается непосредственно в водозабор, а во втором – размещается рядом с ним или в подсобке коттеджа. Погружной вариант тише работает и рассчитан на большие глубины скважины (до 150 метров).

Поверхностный аналог проще обслуживать и контролировать внешне. Но воду он выкачать и подать сможет лишь на общую высоту в 30–50 метров. Именно его производители чаще всего включают в состав станций заводской готовности. Они выполняются в виде блока на единой раме, включающего в себя насос и мембранный гидроаккумулятор. Это классическое исполнение блочной насосной станции для бытового использования.

По типу внутреннего устройства поверхностные насосы делятся на:

• Центробежные;

• Вихревые.

Различные модели погружных насосов

Первые больше вторых по размеру, но гораздо менее шумные. В вихревом агрегате лопасти рабочего колеса имеют специальную форму, создающую при вращении в воде завихрения. Он в 2–4 раза мощнее центробежного конкурента и несколько дешевле его. Однако вихревые насосные станции очень требовательны к чистоте качаемой воды.

Еще один критерий классификации насосов – это их мощность (кВт), напрямую связанная с производительностью (литров/мин) и высотой подъема (в метрах). Чем мощнее она, тем больше и дальше она способна перекачать. Однако с ростом производительности растет и потребление электроэнергии.

И последнее – гидроаккумулятор с мембраной. Чем он больше, тем реже будет включаться насос. Однако насосной станции для дачи излишне вместительный накопитель совсем не нужен. Здесь 10–15-ти литров хватит с лихвой. Вдобавок большая емкость будет занимать много места.

Красные гидроаккумуляторы в отличие от синих необходимы для отопления

Вместо гидроаккумулятора насосные станции могут оснащаться накопительным баком. Этот резервуар гораздо больше по размерам и объему. Он обычно устанавливается на чердаке, откуда вода по трубам водоснабжения течет уже самотеком вниз.

Бытовые модели и принцип работы

Принцип работы насосной станции следующий:

• При включении оборудования крыльчатка поднимает жидкость в направлении выходного отверстия.
• По всасывающей магистрали вода поднимается и заполняет резиновую мембрану. Внутри создается давление, которое выталкивает жидкость в выходное отверстие. До момента выключения двигателя мембрана остается наполненной.
• Контроль давления осуществляется с помощью реле, имеющего определенные настройки. Визуально оценить давление можно с помощью манометра. Включается станция тогда, когда мембрана пустая, то есть давление минимальное и в доме кто-то открывает кран. После достижения верхнего давления прибор отключается.

Кроме основных функций система оборудована элементами защиты от перегрева, сухого хода, а также фильтрами от попадания твердых фракций во внутреннюю часть насоса.

Разновидностей насосных станций две – промышленные и бытовые. Промышленные работают с большими объемами жидкостей, поэтому нагрузка на систему идет большая. Бесперебойная перекачка достигается благодаря наличию дублирующего оборудования и дополнительных устройств охлаждения.

Бытовые насосные станции относятся к более простому типу приборов. По типу насоса бывают:

• самовсасывающие;
• многоступенчатые;
• вихревые;
• центробежные;
• канализационные.

Преимущество самовсасывающего насоса в том, что он способен работать при наличии воздуха в системе, хотя для некоторых видов это является проблемой и устройство выключается само собой. При работе они издают сильный шум, поэтому устанавливают их в приямке или отдельном изолированном помещении. Воду достают с глубины до 9 метров.

Насосная станция с вихревым насосом работает не глубже 7 метров, но создает сильный напор. Если источник воды находится далеко от дома, такое устройство подойдет для установки.

Центробежные насосы способны работать на больших глубинах и с жидкостями, имеющими разную температуру.

Канализационные станции устанавливают в тех местах, где невозможно выполнить самотечную систему. Это тяжелое оборудование с различными датчиками и несколькими насосами, входящими в состав.

Критерии выбора оборудования

Установка перекачивающих станций показана в следующих ситуациях:

1. Большой расход воды, и насос в стандартной комплектации не справляется с этой задачей.
2. Требуется бесперебойная подача ресурса без использования громоздких накопительных емкостей.
3. Недостаточное давление для работы бытовой техники, в результате чего приборы могут выйти из строя.

Для правильного выбора насосной станции необходимо определиться со следующими параметрами:

• глубина скважины;
• расстояние от источника до самой крайней точки водозабора;
• объем потребления;
• мощность устройства;
• условия эксплуатации оборудования (на основании этого выбирают материал корпуса);
• наличие и тип эжектора;
• какие меры безопасности предусмотрены в комплекте приобретаемой установки (заземление, класс защиты и др.).
