Виды
Все циркуляционные насосы, которые выпускают для теплого пола, схожи между собой. Конечно, каждый производитель хочет создать уникальный продукт, но совершить прорыв в этой области пока никому не удалось. Ко всем моделям применяется общая классификация, изучив которую, будет легче подобрать циркуляционный насос.

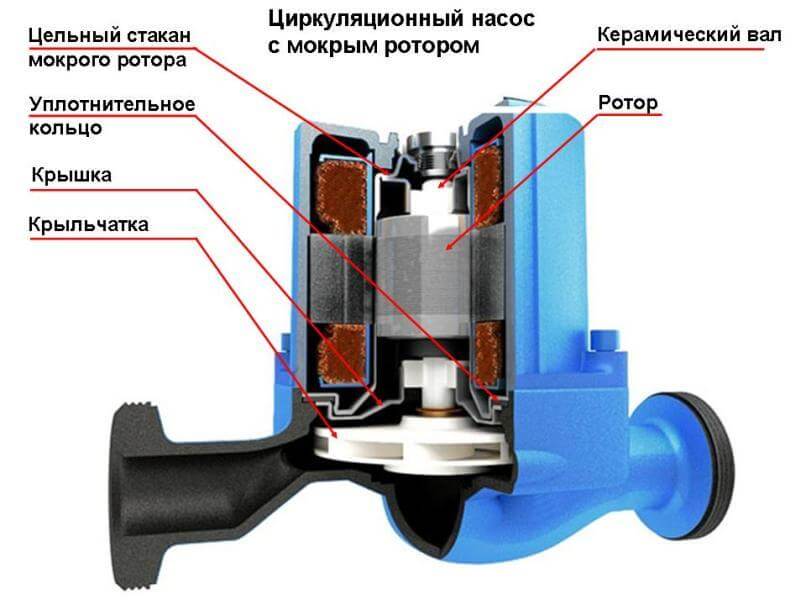

С мокрым ротором
Данный тип устройства — мини моторы. Их размеры уменьшены за счет близкого расположения крыльчатки к ротору. В некоторых моделях эти два элемента расположены в одном корпусе. Для предотвращения попадания воды в двигатель производители на валу привода располагают надежный сальник. Создают его из особо прочной резины, которая имеет высокую устойчивость к внешним факторам.
В некоторых моделях имеется двойная гидрозащита. За счет того, что мотор маленький, он может устанавливаться в отапливаемом помещении. Он работает бесшумно, имеет низкое энергопотребление, характеризуется небольшим весом.
С сухим
Устройства с сухим ротором имеют отдельный корпус для рабочих элементов. Они обладают большой мощностью, поэтому их выбирают для крупногабаритных помещений.
Вес этих устройств внушительный, работа сопровождается шумом, их целесообразно использовать для больших площадей, поэтому для частных построек их выбирают крайне редко. К насосам с сухим ротором предоставляется дополнительный комплект защиты для электрических составляющих.
Промышленные
Для таких объектов выпускают одноименные насосы. Их крепление осуществляют присоединительные фланцы с диаметром более 50 мм. Такие насосы обладают сдвоенной конструкцией, что удобно при больших морозах и увеличенной нагрузке на систему. В нужный момент активируется второй насос, в итоге работоспособность повышается, теплоноситель активнее циркулирует по системе.При поломке одного мотора можно включить второй.
Модели разделяются по числу скоростей. Односкоростные разновидности рассчитаны на работу с одним температурным режимом. Многоскоростные предназначены для работы в любой разнотемпературной тепловой системе (для отопления различных объектов).
Маркировка насоса отопленияarrow_upward
На насосе, под названием, даётся его маркировка. Например, 25 – 60 или 32 – 60.
Первое число – это присоединительные размеры. В первом случае это 25 мм или 1 дюйм; во втором случае – 32 мм или дюйм с четвертью.
Вместе с насосом идут в комплекте специальные накидные гайки, для того, чтобы можно было насос быстро смонтировать и демонтировать.
Второе число означает высоту подъёма насоса. В наших примерах это 6 метров водяного столба. Если перевести в атмосферы, то это получается 0,6 атм. Есть насосы, рассчитанные на меньшую высоту подъёма водяного столба, например, 30 (3 м) или 40 (4 м), и на большую, например, 80 (8 м).
Когда мы делали расчёт потерь и расчёт системы отопления, там мы проводили гидравлических расчёт. И вот из расчётных параметров подбираем насос для своей системы – справится ли он с сопротивлениями в системе или нет.
На корпусе насоса есть также табличка потребления электрического тока. То есть, какая нагрузка и при каких параметрах.
Любой насос имеет три положения включения. При каждом положении переключателя насос имеет свою производительность: какое количество теплоносителя в час насос прокачивает по системе. Третья позиция прокачивает самый большой объём. При каждой позиции насос потребляет ток. Вот это потребление и показано на таблице, изображённой на корпусе насоса. По этой таблице можно видеть, что даже при максимальной нагрузке насос потребляет очень мало электроэнергии.
Особенности
Конструкция водяного обогрева пола состоит из большого числа труб, которые во многих местах имеют изгибы. Вода не может самостоятельно передвигаться по такой системе, потому необходима установка центробежного насоса, который обеспечит циркуляцию теплоносителя. Вода теряет свою тепловую энергию, что приводит к изменению давления внутри системы. Насос циркуляционного вида относят к группе центробежных устройств. Его функционирование зависит от электромотора и вала, оснащенного крыльчаткой.
Для изготовления корпуса используют разные материалы: нержавеющую сталь, чугун, различного рода полимеры. Для теплого пола не характерна герметичность: внутри системы в процессе эксплуатации будет скапливаться воздух.
Для подключения к системе отопления корпус насоса имеет пару патрубков. Дополнительной особенностью является воздухоотвод, который позволяет выводить воздух из системы. При его отсутствии пользователю придется самостоятельно откручивать гайку на корпусе, выпуская таким образом скопившийся воздух в системе. Чтобы подобрать насос, который будет точно соответствовать вашим требованиям, необходимо хорошо разобраться в этой теме. Все это можно найти ниже.
Выбор насоса для системы водного пола
Многих хозяев частных домовладений, планирующих установить систему обогрева напольного покрытия, интересует вопрос: «Циркуляционный насос для теплого пола как выбрать?».
Специалисты советуют покупать насосы одновременно с конструкционными элементами «теплого» пола. Попытки самостоятельного приобретения агрегата могут закончиться снижением эффективности работы системы или быстрым выходом ее из строя. Что касается ремонта «теплого» пола, то он обойдется в значительную сумму.
Однако, если отсутствует такая возможность, то зная, как рассчитать насос для теплого пола и как его грамотно выбрать, можно подобрать нужную модель. «Как рассчитать водяной теплый пол – советы от специалиста».
До покупки следует обратить внимание на определенные параметры:
- Производительность в кубометрах или в количестве литров жидкости, которая перекачивается в единицу времени. Чтобы обеспечить обогрев помещения в достаточной степени, агрегат должен пропускать за час трехкратный объем теплоносителя, который может находиться в отопительном контуре.
- Максимально возможный напор. Его подбирают, учитывая диаметр, длину и материал изготовления труб для контура.
- Габариты. Чем меньше размеры агрегата, тем проще отыскать для него место монтажа. Но небольшие насосы не способны работать с высокой производительностью.
- Фазность тока. Для жилых домов будет достаточно насосов, имеющих однофазный двигатель. Для больших по площади зданий, например, промышленного назначения, следует приобретать агрегаты с приводом от трехфазного двигателя.
Когда нужен насос для водяного теплого пола?
Процесс циркуляции воды по системе теплого пола заключается в том, что теплоноситель проходит через приборы. В процессе происходит выход тепловой энергии, которая обеспечивает прогрев окружающей среды. Если вы не намерены использовать насос, тогда принцип установки теплых полов основан на установке труб под определенным углом к поверхности основания.
В случае с естественной циркуляцией теплоноситель должен транспортироваться самостоятельно, поэтому важно обеспечить траекторию перемещения без преград. Без насоса сложно организовать прогрев только в простых трубопроводах
С множеством узлов, переходов лучше выбрать насос.
Без насоса сложно обеспечить быстрое перемещение теплоносителя. Это объясняется тем, что теплоноситель при прохождении в системе возвращается холодным. Это влечет увеличение непрерывных нагрузок. Полы без встроенного насоса не всегда оправдывают ожидания домовладельцев. Именно поэтому большинство монтажников склоняются к установке этого прибора.
На что обращать внимание при выборе оборудования
Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.
Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.
- Циркуляционный насос должен соответствовать техническим параметрам системы;
- Вам должна быть точно известна площадь отапливаемого помещения;
- Вероятность тепловых потерь в отопительном контуре.
Производительность
Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м3 за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.
Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.
Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

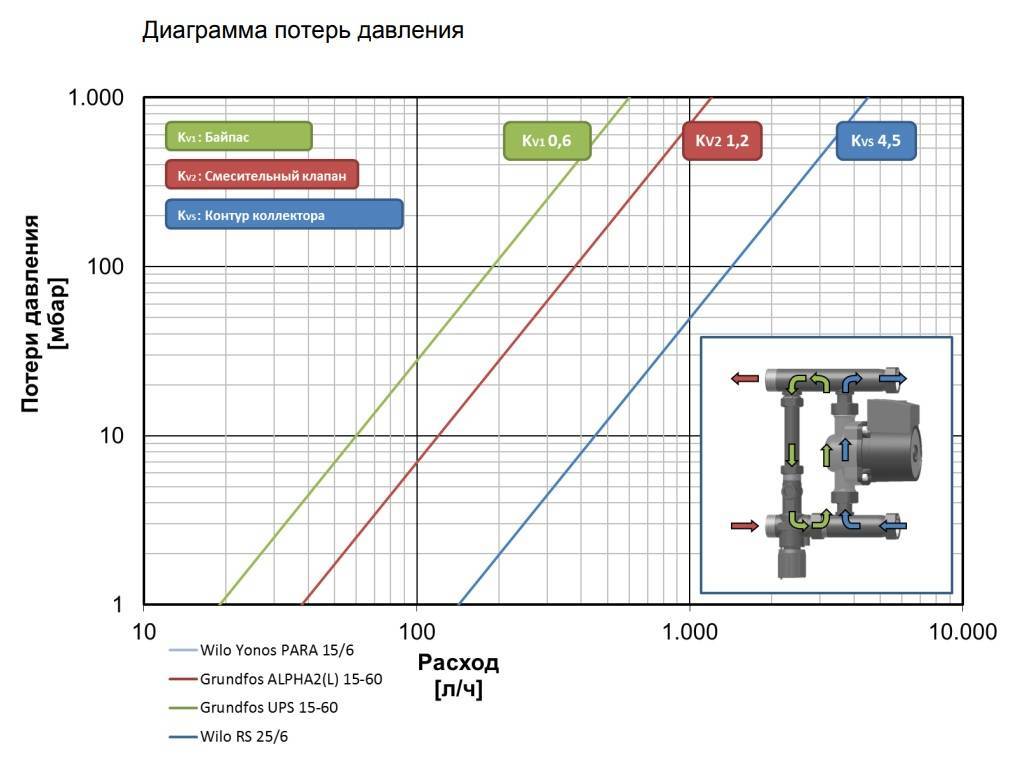

Напор
Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.
Расчет производительности циркуляционного насоса для теплых полов
При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:. G =Q Х 0,86/Δt, где
G =Q Х 0,86/Δt, где
G — производительность системы в л/ч;
Q — тепловая энергия системы (Вт).
0,86 — коэффициент преобразования Ккал/ч;
Δt — разница параметров температуры воды в связке подача-обратка (°C).
Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м3/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.
Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.
Виды циркуляционных насосов
Устройство вспомогательного образца способно создать принудительное передвижение жидкости по трубам для более качественного обогрева. Но не все типы конструкции отличаются хорошими техническими характеристиками.
Типовая модель состоит из корпуса, специально продуманных патрубков для монтажа и оснащается лопастями, именно эти небольшие составляющие оборудования отвечают за скорость теплоносителя. Моделей существует много, но количество видов ограничено, их стоит рассмотреть по отдельности.
С сухим ротором
Экземпляр отличается отличными показателями мощности, поэтому максимально подходит в ситуации, когда нужно создать хорошее давление в теплых полах. Ротор расположен в корпусе так, что он не соприкасается с теплоносителем в момент работы устройства.
Для качественной изоляции детали на заводе изготовителе предусмотрели кольца, их создают из резины, иногда насосы для теплых полов оснащают манжетами. Подобные приспособления при эксплуатации не подвергаются губительному влиянию жесткой воды, поэтому считаются очень практичными.
Из минусов стоит отметить повышенную шумность агрегата, чтобы он прослужил долго необходимо обеспечить постоянное обслуживание, движущиеся части обильно смазывают специальными материалами.
С мокрым
Ротор контактирует с жидкостью в момент работы оборудования, во время вращения вала вода всасывается и достигает заданного скоростью давления, после чего продвигается по трубам. Теплоноситель играет роль смазки, поэтому он должен быть соответствующей жесткости, в противном случае поломок и сбоев избежать не получится.
Оборудование не обладает высокими показателями мощности, оно отлично впишется в квартиру или дом с площадью, которая не превышает 400 кв. м. Из положительных качеств можно выделить:
- Бесшумную работу.
- Экономичность.
- Надежность.
Устройства потребляют мало электрической энергии, что позволяет существенно сэкономить семейный бюджет, ведь в отопительный сезон они будут эксплуатироваться постоянно.
Как нельзя устанавливать циркуляционный насос в отопление
Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.
На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.
Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.
На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.
Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.
Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.
Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.
Возможные проблемы
Оборудование работает зимой и не вызывает проблем, но в летнее время насос стоит без дела. В системе начинают откладываться соли жесткости, особенно в корпусе. При наступлении отопительного сезона двигатель активируется, но крыльчатка не крутится из-за засора. Маломощный мотор не сможет ее провернуть.
Требуется открутить гайку – там будет вырез под ключ или отвертку. Дальше вручную придется провернуть вал с крыльчаткой. Главное – немного сдвинуть механизм с места, а потом мотор справится сам. Если все же не справится, придется разбирать коробку и прочищать детали от отложений.
При правильном обустройстве системы и покупке насоса с нужными характеристиками эксплуатация теплого пола не вызовет трудностей.
Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.
В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.
Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.
Какой насос подойдет
В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.
Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.
Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.
Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….
Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.
Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.
Напор и мощность
Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…
Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.
Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.
Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.
Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.
«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…
Технические характеристики насоса
Для обустройства теплых полов используются циркуляционные насосы, характеристик которых вполне достаточно для обеспечения полноценного и эффективного отопления. На интенсивность движения теплоносителя по трубам влияет его температура и давление в системе. Нормальное функционирование теплого пола предполагает, что в контуре не будет гидроударов, а насос будет своевременно реагировать на изменения в системе. Как правило, к отопительной системе подключается автоматика, которая отслеживает ряд параметров и подает насосу необходимые команды.
Мощность насоса рассчитывается по формуле:
- Q = 0,86 x Рн / (toпр.т – toобрт.т), где
- Рн – предельная мощность отопительной системы,
- toпр.т – температура теплоносителя на выходе в контур,
- toобрт.т – температура теплоносителя на выходе системы.
При подключении нескольких контуров их показатели нужно сложить, чтобы они учитывались при расчетах. Специалисты рекомендуют в каждом помещении устанавливать отдельный контур теплого пола – за счет этого достигается максимальная степень контроля работы системы, позволяющая настраивать микроклимат в зависимости от особенностей и назначения отдельных помещений.
Разница температур в трубах подачи и обратки варьируется в зависимости от следующих факторов:
- Длина контура. Увеличение протяженности контура обычно сопряжено с большой площадью отапливаемого помещения. Разумеется, при таких условиях теплоотдача будет достаточно интенсивной, и температура воды на выходе из контура снизится.
- Качество утепления. Монтаж теплых полов должен выполняться грамотно и с учетом всех требований, предъявляемых к данным системам. В частности, при недостаточно надежной теплоизоляции уровень теплопотерь будет оказывать заметное влияние на эффективность отопления. Для компенсации тепловых потерь насосу придется перекачивать большее количество жидкости.
- Климатические условия в регионе. Если здание установлено в регионе, который характеризуется серьезными холодами, то теплый пол должен иметь повышенную мощность. Циркуляционный насос в таких условиях тоже должен иметь запас мощности. Рекомендуется приобретать устройства, мощность которых хотя бы на четверть превышает требуемую. Вполне подойдут качественные и надежные насосы «Грундфос» для теплого пола (подробнее: «Какие бывают насосы для отопления Грундфос – виды, преимущества циркуляционных насосов Grundfos»).
Помимо мощности, любой насос имеет еще одну важную характеристику – напор потока теплоносителя. Величины напора должно быть достаточно для того, чтобы гидравлическое сопротивление теплоносителя преодолевалось. Уровень гидравлического сопротивления определяется длиной контура, диаметром используемых труб и скоростью движения теплоносителя.
Чтобы рассчитать величину напора в системе, нужно воспользоваться следующей формулой:
- Н = (П х L + K) / (1000), где
- Н – напор циркуляционного насоса,
- П – гидравлическое сопротивление на 1 м трубопровода (определяется по диаметру труб, материалу их изготовления и скорости движения теплоносителя),
- L – суммарная длина трубопровода, учитывающая каждый участок системы,
- К – коэффициент запаса мощности насосного оборудования.
Когда все расчеты завершены, можно заняться выбором наиболее подходящего для конкретной ситуации устройства.
Установка насоса на теплый пол
Прежде чем приступать к установке циркуляционного насоса на тёплый пол, следует выбрать место его размещения, и схему монтажа.
Монтаж теплого пола: циркуляционный насос и монтаж коллектора
Как устанавливается насос
Где бы не устанавливался насос, ротор в обязательном порядке должен размещаться горизонтально. Хотя вертикальный монтаж возможен, то тогда будет теряться до 30% его мощности.
При наличии шумного оборудования, его допустимо устанавливать под пол.
Схемы монтажа
При обустройстве тёплых водяных полов, он может монтироваться:
на подающую трубу, за смесительным коллектором;
на трубу обратки, перед котлом.
Специалисты чаще размещают устройство на подающем трубопроводе, это помогает избежать завоздушивание системы.
Бывает схема с двумя насосами. Если дом двухэтажный, то на каждом устанавливается по одному, это упрощает процесс регулировки отопительной системы.
Процесс установки насоса
После определения участка для установки насоса, можно приступать к его монтажу:
- Первым делом на место установки устройства нужно вмонтировать байпас (обходную трубу). Для этого, разрезается основная труба.
- На концах трубы следует сформировать резьбу, куда будут устанавливаться шаровые вентили.
Устанавливается прибор, перед которым ставится фильтр.
После этого, открывается вентиль подающий теплоноситель, и кран для спуска воздуха.
Подключение к индивидуальному котлу отопления
Наличие в квартире или частном доме индивидуального котла для отопления снимает все организационные проблемы для разрешения установки водяных теплых полов. В этом случае подключение теплого водяного пола никаких разрешений не требует. В зависимости от условий расположения и эксплуатации объекта котлы могут быть различного вида:
- на газовом топливе;
- на жидком топливе (солярка, мазут);
- твердотопливные: дрова, пилеты, уголь;
- электрические;
- комбинированные.
В квартирах многоэтажных домов чаще всего используются газовые или электрические отопительные котлы, подключение в центральную систему отопления контура теплого пола не требуется. В данном случае схема отличается незначительно, а функциональное назначение основных элементов остается прежним.
Схема системы водяной теплый пол в частном доме с автономным котлом
Основные элементы:
- котел;
- расширительный бачок;
- манометр;
- циркуляционный насос;
- коллектор для теплого пола;
В отличие от случая с центральным отоплением, подключение теплого пола к котлу не требует установки трехходового клапана для регулировки температуры теплоносителя. Его установка не обязательна, изменение температуры делается с панели управления котлом. Датчики контроля температуры тоже находятся на внешней панели управления.
Расширительный бачок служит для поддержания в системе стабильного давления, при нагревании объем жидкости увеличивается. Чтобы не разрушился коллектор теплого пола, насос и другие дорогостоящие элементы в системе трубопровода, бачок компенсирует расширение объема теплоносителя. Манометр показывает величину давления в трубах. Главное – перед тем, как залить раствором теплый пол, нужно проверить работоспособность всех узлов.
Панель управления на корпусе котла
Независимо от модификации устройства и его производителя все панели имеют основные опции, а некоторые дополнительные функции программирования:
- кнопки или регуляторы увеличения и уменьшения температуры теплоносителя на подаче;
- кнопка автоматической установки комфортного, экономичного температурного режима, комнатного – 20-22 ̊С;
- возможно программное управление, установка режимов «зима», «лето», «каникулы», «функция защиты системы от замерзания жидкости».
Как делать конкретные настройки для котлов с различными панелями управления, описывается в инструкциях по эксплуатации. Заливка водяного теплого пола раствором для отдельного котла делается так же, как для центрального отопления.
Выносная панель управления
Особенности установки насосов
Теплотехниками выработаны правила, которым надо следовать, монтируя насосы в систему теплого пола:
- Устанавливая в контур циркулярный насос, ротор располагают горизонтально. По сравнению с вертикальным расположением такая схема экономит 30% мощности двигателя.
- Чаще установка насоса происходит в подающий трубопровод, но после смесителя. Хотя, другие варианты не исключаются.
- Половина насосов оснащена выпускным вентилем. Его располагают на лицевой панели. Он представляет собой диск с прорезью. После залива теплоносителя, но до включения насоса в сеть отверткой поворачивают диск и выпускают воздух из корпуса. Если этого не сделать, насос выйдет из строя, или воздушная пробка не позволит теплоносителю свободно циркулировать по трубопроводу.
2 Как выбрать насос для водяного теплого пола?
Циркуляцию теплоносителя по трубам системы водяного теплого пола обеспечит правильно подобранный циркуляционный насос. Циркуляционный насос для пола с водяным подогревом ничем не отличается от насоса, используемого в радиаторных системах отопления. Одно отличие – насос для теплого пола можно купить уже с трехходовым клапаном (что в сборе будет называться смесительным узлом). Последний можно собрать самостоятельно, предварительно купив насос и трехходовой клапан.
Итак, как подобрать насос для пола с водяным подогревом? Рассмотрим некоторые особенности, которые рекомендуется учесть при покупке такого механизма.
2.1 Наличие скоростей
Выбирая насос, лучше обратить внимание на тот, который имеет несколько скоростей. Управление скоростями может происходить вручную или в автоматическом режиме
Если у вас возникнет желание отрегулировать температуру в помещении, вам нужно будет изменить скорость движения теплоносителя. Поэтому циркуляционный насос с несколькими скоростями – лучшее решение.
2.2 Тип ротора
В соответствии с типом ротора насосы могут быть «мокрыми» и «сухими». «Мокрым» называют насос, ротор которого находится непосредственно в перекачиваемой жидкости. Эта жидкость так же выполняет функцию охлаждения и смазывания механизма.
Особенности «мокрого» типа мотора:
- высокая надежность;
- отсутствие шума при эксплуатации;
- экономичное потребление электроэнергии;
- сравнительно низкая мощность (КПД не превышает 50%).
В «сухом» насосе ротор не соприкасается с водой или другой жидкостью. Он находится в отдельной герметичной емкости. Такой насос требует периодической чистки и смазки. Также он издает много шума во время работы. Среди достоинств – большой срок службы и высокий КПД, достигающий более 80%.
Насос Grundfos UP 20-15 N циркуляционный
На территории частных домовладений «сухие» насосы могут использоваться разве что при установке фонтанов, учитывая гул при их эксплуатации. «Мокрые» насосы, несмотря на то, что их производительность ниже, вполне способны обеспечить работу системы теплого водяного пола площадью до 400 кв.м.
2.3 Материал корпуса
Учитывая то, что система трубопровода замкнутая и в ней находится очень небольшой процент кислорода, разрешается устанавливать насос из любого материала. Но если кислородопроницаемость не была учтена и в системе находится этот окислитель, тогда корпус насоса должен быть выполнен из нержавеющей стали или полимера. Чугунные корпуса в этом случае противопоказаны.
2.4 Производительность и напор
Пожалуй, основными характеристиками, влияющими на выбор насосного оборудования в данном случае, являются производительность и напор.
Под производительностью понимают объем жидкости, перекачиваемой насосом за единицу времени. Для нормальной работы системы необходимо, чтобы объем перекачиваемой жидкости за час ровнялся трем объемам всей жидкости трубопровода.
Напор – это способность жидкости свободно циркулировать по трубам. Длинные трубы, имеющие множество изгибов, характеризуются немалым гидравлическим сопротивлением. Поэтому, для обеспечения бесперебойной и качественной работы системы, напор в трубопроводе теплого пола должен быть достаточно мощным.
Используем следующую формулу:
Q =0,86 Х PH /(tПР – tОБР),
где
- Q – объем теплоносителя (куб.м. в час);
- 0,86 – коэффициент преобразования;
- PH — мощность отопительного контура (кВт);
- tпр-tобр – разница в температуре поступающей и выходящей по обратным трубам воды.
Формула для расчета напора насоса:
Комплектация устройств для работы теплого пола
H= (П Х L + ΣК) /(1000),
где
- Н – напор;
- П – гидравлическое сопротивление погонного метра трубы;
- L – длина труб самого длинного контура;
- К – коэффициент запаса мощности.
При расчете паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Полученная величина будет обозначаться в килопаскалях (кПа). Поскольку напор измеряется в атмосферах, переведите это значение в атмосферы, учитывая, что 100кПа = 0,1атм. Полученную величину в зависимости от наличия арматуры и вентилей, умножают на соответствующие коэффициенты.
2.5 Фирма-производитель
При покупке насоса для пола с подогревом лучше не экономить и приобрести такой агрегат производства известных и надежных фирм. Среди фирм-производителей отличные характеристики имеют немецкие компании Wilo и Grundfos. Лучше выбирать продукцию из каталога, поскольку там указаны как характеристики насоса, так и особенности его монтажа и работы.
Особенности установки
Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.
При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной). Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.
Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса
При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух. Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.
Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.
