Обзор скважинных насосов Водолей

Насосы Водолей БЦПЭ 0 32 63 У и Водолей БЦПЭ 0 32 40 У – области эксплуатации моделей

Обе этих модели объединяет практически идентичная конструкция, отличное качество комплектующих и сборки, а также простота в обслуживании. Основой каждого из этих насосов служит асинхронный двигатель с маслонаполненной камерой. Мотор приводит в действие рабочий вал, который перекачивает воду и придает ей ускорение.

Забор воды осуществляется в камеру между насосной частью и мотором. Технические характеристики моделей описаны в таблице:

Модель насоса	БЦПЭ 0 32 63 У	БЦПЭ 0 32 40 У
Максимальный напор	90 м	60 м
Производительность	1,2 м3/ч. работы	1,2 м3/ч. работы
Сетевое питание	220–240 В	220–240 В
Мощность двигателя	1 кВт	680 Вт

Обе модели заслужили большую популярность среди жильцов частных домов и владельцев дач. Благодаря хорошим техническим характеристикам агрегаты можно успешно использовать для перекачивания чистой воды в небольших хозяйствах.

Вибрационный насос “Водолей”: характеристики, плюсы и минусы

Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

• это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
• электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

• насосы Водолей 1 БЦПЭ;
• насосы Водолей 3;
• Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

• насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
• Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

• производится в Украине;
• соответствует всем государственным стандартам;
• отвечает всем требованиям безопасности;
• погружной с двухклапанной системой забора воды;
• высота водяного столба достигает 63 метра;
• предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
• устанавливается вертикально;
• диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

• простой в использовании;
• само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
• не требуется, сначала заполнять водой;
• изготовлен из качественных материалов, с антикоррозийной обработкой;
• неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

• Температура воды в которой находиться насос не должна превышать 350С;
• Пульт от насоса должен быть защищен от попадания на него осадкой;
• Между дном скважины и насосом должно быть расстояние не меньше 40 см;
• Включенный насос должен полностью находиться в воде;
• Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
• Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Выбор и установка насоса

Харьковский завод «Промэлектро» под маркой «Водолей» выпускает агрегаты:

• наземного базирования;
• глубинные дренажные насосы (для грязной воды);
• насосы скважинные для питьевой воды.

Различить их в каталоге можно по маркировке.

Погружные насосы могут обеспечить водой как один дом, так и целый микрорайон.

Маркировка и популярные модели

Нас интересуют насосы Водолей БЦПЭ (бытовые центробежные погружные электронасосы). Разобраться в маркировке просто, для примера возьмем насос Водолей БЦПЭ 0,5-100У 60/150:

• 0,5 — означает производительность, количество литров за секунду (л/с);
• 100 — высота водяного столба при нормальной работе, измеряется в метрах;
• 60 — это также характеристика производительности, но уже при работе в режиме перегруза, измеряется в литрах за минуту (л/м);
• 150 — высота водяного столба в режиме перегруза.

Подбирая скважинный насос Водолей, можно воспользоваться графиком.

Насосы Водолей БЦПЭ делятся на 4 направления по производительности:

1. БЦПЭ-0,32 л/с,
2. БЦПЭ-0,5 л/с,
3. БЦПЭ-1,2 л/с,
4. БЦПЭ-1,6 л/с.

Плюс в каждом направлении есть свой модельный ряд. В среднем цена на бытовые агрегаты колеблется в пределах от 7400 руб., до 27000 руб. (цены актуальны на весну 2017 г.)

Зачастую в загородном доме или на даче бурится скважина на песок, у таких скважин дебит (производительность) ограничена, поэтому здесь лучше брать Водолей БЦПЭ-0,32. В этой нише представлено 9 моделей с разными техническими характеристиками.

Технические характеристики модельного ряда БЦПЭ-0,32.

Агрегаты серии Водолей БЦПЭ-0,5 также можно использовать для скважин на песок, но производительность таких скважин должна превышать 3 м³ в час. В линейке здесь представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-0,5.

Агрегаты серии Водолей БЦПЭ-1,2 для скважин с малой производительностью не годятся. Эти агрегаты устанавливаются на артезианские скважины — ставят их сразу на несколько домов. В линейке представлено 8 моделей.

Технические характеристики модельного ряда БЦПЭ-1,2.

Насосы Водолей БЦПЭ-1,6 это уже ближе к промышленному варианту. Если говорить о частных домах или дачах, то эти скважинные насосы устанавливаются на 1 мощную артезианскую скважину и дают воду на целое садовое товарищество или небольшой район.

Технические характеристики модельного ряда БЦПЭ-1,6.

Самостоятельный монтаж

Вызов специалиста для установки такого насоса в загородном доме, во-первых, влетит в копеечку, а во-вторых не имеет смысла, все можно сделать самому.

Инструкция вполне доступная.

Иллюстрации
Рекомендации

Инструменты:
Пара разводных газовых ключей;
Набор рожковых ключей;
Ножовка по металлу;
Нож.

Материалы:
Фум лента;
Латунный обратный клапан;
Латунный переходник под обратный клапан;
ПНД труба;
Пластиковые затягивающиеся хомуты;
Оголовок или скважинный адаптер;
Металлический трос с антикоррозийным покрытием и 4 зажима к нему.

Комплект насоса для скважин Водолей:
Коробка;
Капроновая веревка;
Конденсаторная группа;
Электрокабель;
Насос для скважин Водолей.

Собираем переходной узел на насосе.

Латунный переходник;
Обратный клапан;
Переходник на ПНД трубу.

Подсоединяем трубу.
ПНД труба у нас сечением 32 мм. К переходнику она подсоединяется при помощи уплотняющих прокладок, они идут в комплекте с переходником.

Подвязываем кабель.
Насос лучше зафиксировать

На фото крепление электрического кабеля выполнено изолентой, но вообще лучше это делать пластиковыми хомутами.

Крепим стальной тросОбратите внимание: стальной трос продевается в оба уха на насосе;.

Теперь берем зажимы для стального троса, продеваем в них трос и затягиваем зажимы ключами. Фиксировать нужно в двух местах;
Точно такую же петлю делаем на противоположной стороне троса, она будет цепляться к карабину, установленному на оголовке;

Монтаж оголовка:
Дальше разбираем оголовок, заводим в него трубу и зажимаем;
После этого через карабин цепляем к оголовку страховочный трос;

Оголовок крепится при помощи уплотнительных прокладок и зажимающих винтов.

Недостающие запчасти.
Насос идет в бюджетной комплектации, поэтому я рекомендую докупить:
Датчик сухого хода, как на фото (на случай если вода в скважине закончится);
Стабилизатор напряжения с защитой от перепадов.

Технические характеристики

Обе модели относятся к группе поверхностных центробежных агрегатов, т. е. качают воду без погружения в нее. Их устанавливают около источника, а в воду опускают только всасывающие шланги или трубы.

Это обеспечивает высокий уровень безопасности, потому что исключен контакт электропроводов с жидкостью.

Особенности устройства в «Агидель-М»

Модель насоса с маркировкой «М» отличается малыми габаритами (всего 6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов. Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Если доукомплектовать эжектором, то можно использовать и в колодцах, с глубиной до 15 метров.

Насос Агидель-М относится к поверхностным центробежным насосам, которые при запуске требуют предварительной заливки

Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до  дна источника было более 0,35 м. Максимальный напор – 20 метров.

Анализ устройства насоса «Агидель-10»

Насос Агидель-10 относится к группе самовсасывающих насосов, которые работают без предварительной заливки

В отличие от предыдущей модели, устройство оборудования с маркировкой «10» более мощное. Этот агрегат потребляет свыше 500 Вт энергии, но при этом обеспечивает больший напор воды (в 30 м). Весит 9 кг. Является самовсасывающим насосом, не требующим при запуске системы заливки водой. Рекомендован для проведения водоснабжения в дом, потому что  за счет большей мощности подает воду с нормальным напором в несколько точек одновременно, к примеру, в ванную и кухню.

Как правильно установить насос в скважину?

Монтаж можно осуществить самостоятельно, без привлечения специалистов. Он не займет много времени, не вызовет особых трудностей. Вначале нужно подготовить сам прибор для погружения:

• закрепить обратный клапан на патрубке устройства, исключив тем самым вытекания воды из насоса обратно;
• установить фильтр, защищающий аппарат от ила, песка, прочих примесей;
• закрепить нагнетательный шланг или трубу за обратным клапаном;
• присоединить электрокабель и трос, на котором будет держаться прибор.

После того, как насос собран, его можно аккуратно, потихоньку опускать в скважину, стараясь не касаться ее стенок. Устройство должно полностью погрузиться в воду на указанную в инструкции глубину, во избежание преждевременного выхода его из строя. После погружения прибора трос следует закрепить на защитном оголовке за специальное ушко. Остается установить пускозащитное устройство и проверить насос в действии, включая его на всех режимах мощности, подбирая наиболее оптимальный для бытовых нужд напор. После его регулировки устройство готово к эксплуатации.

Более наглядно смотрите на видео:

Ремонт и возможные неполадки

Если агрегат находится на гарантии (18 месяцев со дня продажи), ремонтные работы бесплатно проводит сервисная служба. Но бывают случаи, когда неполадки можно устранить самостоятельно.

Если не запускается мотор, проверяют наличие напряжения в сети. При низком уровне питания можно установить дополнительно автотрансформатор, стабилизатор. При засорении насоса песком его нужно промыть проточной водой.

При выявлении низкой производительности электронасоса осматривают трубопровод на разрыв и трещины, а также проверяют состояние фильтра.

Если включенное оборудование из-за срабатывания теплового реле или при потерях напряжения электросети перестало работать, включение его происходит автоматически после остывания защитного механизма или появления питания.

Принцип действия и устройство насоса Водолей

Электронасос Водолей относится к глубинному типу устройств. Независимо от вида, такой прибор представляет собой цилиндрический корпус, разделенный внутри на две камеры.

Первая камера, которая располагается в верхней части, является рабочей. В нее производится закачка воды из источника. Нижняя часть отведена под двигательную камеру, где расположены все приводящие устройства. Сам корпус выполнен из нержавеющей стали.

По принципу работы различается два типа насосов Водолей:

• вибрационный насос Водолей;
• центробежный вариант (еще называется шнековый насос).

В зависимости от принципа действия различается и устройство приборов.

Вибрационный тип

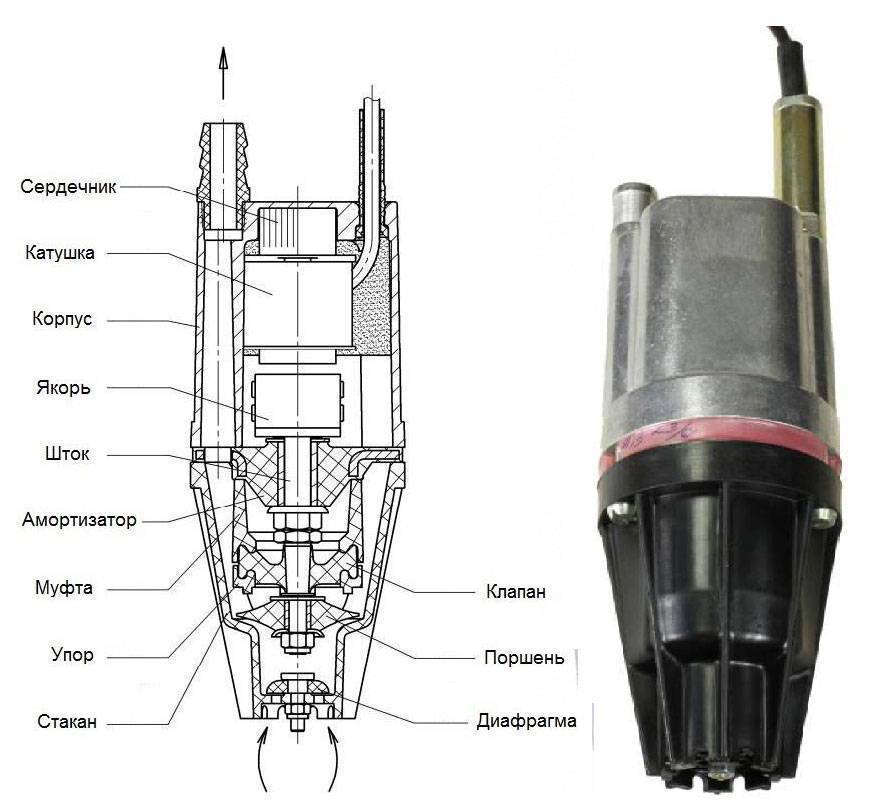

Вибрационный тип представляет собой цилиндрический корпус с двумя камерами, которые разделены между собой перегородкой из эластичного материала. Именно эта мембрана и является рабочим органом прибора. Напор создается под действием вибраций, к которым приводит двигатель. В качестве привода передачи колебаний используется специальный шток.

Некоторые модели насосов Водолей

Производительность вибрационных водяных насосов Водолей ниже, чем у устройств другого типа. Но, упрощенный принцип работы позволил уменьшить общие габариты устройства. Диаметр корпуса составляет 86 мм. Соответственно его можно использовать в источниках и емкостях для воды, диаметр которых начинается от 100 мм. Максимальный показатель высоты, на которой еще сохраняется напор, равен 60 метрам. Общая производительность вибрационного насоса Водолей составляет 5-7 литров в минуту.

Центробежный тип

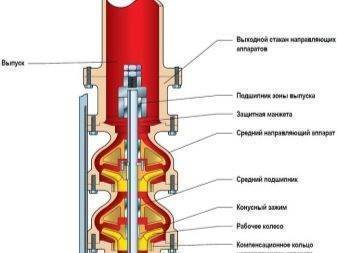

Конструкция центробежного насоса Водолей более сложная, чем в предыдущем типе. Состоит он из корпуса, внутри которого располагается двигатель (в нижней части). От двигателя вдоль корпуса идет специальный вал, на котором зафиксированы лопатки для воды и рабочие колеса. Соединение с силовым устройством производится посредством приводных колец и слоя уплотнителя, герметизирующего отверстие в двигательный отсек.

Вал двигается приводится в движение с помощью ротора и статора, которые располагаются изолировано от рабочей камеры. Статор и ротор соединены между собой парой шариковых подшипников. Пространство между двигающимися частями, во избежание износа, заполнено маслом.

При включении прибора, винтовой вал с крыльчаткой начинает раскручивать воду по спирали, перемещая ее к выводящему клапану. В результате такого вращения, вода под действием центробежной силы набирает ускорение. Этого ускорения хватает, чтобы провести воду по трубопроводу до места ее выпуска из крана.

Такой механизм является более производительным, чем в случае с вибрационным устройством. Один бытовой прибор такого типа способен за минуту времени выкачивать о 200 литров воды. Погружение устройства проводится до глубины в 20 метров.

Еще одним характерным моментом является то, что на центробежные модели устанавливается автоматика для насоса от немецких производителей. Она отключает прибор в случае перегрева, а также выводит воздух в случае его попадания внутрь устройства.

Монтаж и подключение

Чтобы полноценно установить насос и обеспечить его бесперебойную работу, можно доукомплектовать систему гидроаккумулятором на 50-100 литров и оголовком, который защитит шахту источника от попадания в неё мусора.

Установка агрегата в скважину проводится в несколько этапов:

Нужно смонтировать обратный клапан. Он предотвратит стекание воды назад из трубопровода в камеры устройства. Крепят клапан сразу у выхода рабочей камеры оборудования в трубу, чуть выше самого насоса

Допускается его монтаж на расстоянии до 1 м от агрегата
Важно обращать внимание на стрелку-указатель на обратном клапане. Она всегда показывает направление потока воды
Ставить элемент нужно стрелкой вверх

Если сделать это иначе, клапан будет работать в обратном направлении, не пустит жидкость в приемные трубы.
Фиксируют насос на прочный трос. Желательно использовать капроновый, а не стальной. Второй вариант под воздействием влаги со временем выйдет из строя, проржавеет, порвется.
Параллельно тросу пускают электрокабель и водоподающую трубу, которую монтируют к выходному патрубку оборудования. Все три элемента желательно по длине скрепить хомутами, клейкой лентой с шагом 40-50 см. Это предотвратит провисание троса или кабеля. Помните, фиксировать страховочный трос и кабель внатяжку запрещено. Желательно их в меру свободное положение.
Как только все элементы агрегата собраны, можно опускать Водолей в обсадную трубу на отмеченную глубину. Запрещено устанавливать аппарат на дно. Минимальное расстояние от низшей точки скважины до насоса — 1 м.
Остается подключить оборудование к сети. Для его работы требуется напряжение 220 В. Если с таким показателем проблемы, лучше установить стабилизатор.

Устройство

Погружное устройство выглядит как капсула продолговатого вида с небольшим диаметром – всего 10-16 см. Иные модели из линейки «Водолей» 0,32 могут быть и меньшего диаметра.

Погружной насос будет работать при помощи вращения или способом нагнетания воды внутри корпуса. После вода подается вверх по трубе и попадает в систему. Выпускают изделие из нержавеющей стали, термопластика и других сплавов.

Погружные модели делятся на ряд подвидов. По принципу работы их подразделяют на центробежные и вихревые модели, винтовые и вибрационные изделия. Первые 3 вида весьма схожи между собой. Отличаются они только способом поднятия жидкости:

• Центробежные приборы «Водолей» применяют центробежные силы вращения сразу ряда мелких роторов. Роторы нагнетают воду, потом запускают ее в трубы в виде спирали и активно впрыскивают в шланг. Это наиболее востребованная разновидность данного вида продукции.
• Вихревой погружной прибор формирует обычное завихрение в камере, что помогает поднятию жидкости на определенный уровень. По силе напора они часто равны либо чуть уступают центробежным приборам, а вот по уровню давления их намного опережают.
• Винтовые устройства применяют мощные, но примитивного вида винты, что нагнетают жидкость и подают ее наверх.

Вибрационное устройство – это уже модель совсем иного типа. Даже выглядит вибрационное изделие по-другому, чем другие конструкции. Его корпус более крупный и не вытянутый. Он работает благодаря вращению внутри прибора движка специального инструмента – это вызывает многочастотную вибрацию. Эффект вибрации в камере будет передан на воду и стимулирует ее поток. Так удается поднять воду на все нужные уровни, не применяя шнеки, крыльчатки, винты или нечто подобное.

Вибрационное изделие уступает первым трем разновидностям по эффективности применения, но оно куда дешевле, неприхотливей в работе и не сломается при контакте с грязной жидкостью.

По типу погружения приборы делятся на:

• стандартные;
• глубинные.

Обычные модели погружаются на уровень до 50 м. Ну а глубинные варианты «Водолей» могут работать на отметках от 60-80 м глубины или чуть ниже.

Поверхностные модели не имеют множества подвидов и используются лишь для обслуживания небольших скважин. Проблема заключается в том, что при напоре в 25-30 м они могут качать жидкость из глубины до 10 м. Но не каждая скважина может иметь такой высокий уровень. Отзывы потребителей говорят о том, что насос поверхностного типа максимально надежен и удобен в эксплуатации, но его технические характеристики и серьезный рабочий шум относятся к отрицательным качествам.

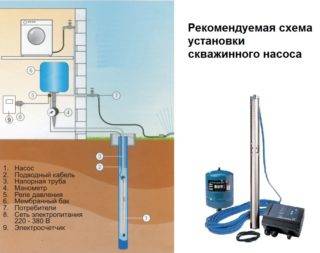

Установка и подключение насосов Водолей

Как и все погружные скважинные электронасосы для индивидуального водоснабжения, БЦПЭ рассчитан на работу в составе установки водоснабжения в комплекте основными узлами стандартных насосных станций: гидроаккумулятором, реле сухого хода и давления, манометром, фильтром.

Перед вводом агрегата в эксплуатацию выполняют следующие действия:

1. подключают насос с помощью розетки к электрической сети, при этом необходимо убедиться в целостности кабеля питания;
2. соединяют выходной патрубок электронасоса с напорным трубопроводом при помощи переходных муфт, труба должна иметь диаметр 1 дюйм;
3. привязывают трос к ушкам верхней крышки агрегата, при помощи изоляционной ленты или пластиковых хомутов соединяют вместе с шагом 1 – 2 метра водопроводную трубу, трос и электрический кабель, избегая натяжения последнего;
4. опускают электронасос в скважину, закрепляя трос и трубу на оголовке, при этом глубина его погружения под воду не должна превышать 10 метров при расстоянии до дна от 40 см.

Во время работы необходимо следить затем, чтобы электронасос был полностью опущен в воду, а питающий кабель находился в размотанном состоянии.

Глубинные насосы Водолей для скважин технические характеристики

Глубинные насосы Водолей, разработанные для водоснабжения загородных домов, имеют следующие эксплуатационные и технические параметры:

• Однофазное напряжение питания 220 В. у всех моделей, устройство сохраняет свою работоспособность в диапазоне от 198 до 242 В.
• Насосы рассчитаны на откачку чистой воды с температурой не более 35 С., минерализация не должна превышать 1500 г./м. куб.
• Номинальный объем подачи в зависимости от модели составляет от 1,2 до 5,8 м. куб./ч.
• Номинальная мощность двигателя у разных марок лежит в диапазоне от 440 до 2820 Вт.
• Глубина погружения агрегата под воду до 10 м.
• Напор электронасосов при номинальной подаче составляет 14 – 140 метров.
• Наружный диаметр насоса равен 96 мм, БПЦЭ могут работать в скважинах размером более 120 мм., модели БПЦЭУ рассчитаны на эксплуатацию в скважинах или установку в колодцы от 100 мм.

Чистка и мелкий ремонт насоса

Иногда случается, что устройство перестает вращаться и перед его владельцем встает вопрос, как разобрать насос водолей. Следует знать, что в аппарате нет внутреннего фильтра, а сетка, улавливающая камни и крупный песок, устанавливается снаружи, между насосной частью и двигателем. Поэтому если прекратилось вращение, скорее всего причина кроется в повреждении или засорении рабочих колес. Если засор минимальный, можно попытаться справиться с проблемой самостоятельно. Чистка производится поэтапно:

• Нужно снять защитную сетку. В новых моделях она крепится при помощи специального зажима, который можно открыть, поддев его отверткой и слегка придавив в середине. На старых устройствах стоят два обычных винта, которые легко можно открутить.
• На широких моделях насосов   дополнительно снимается кабель-канал – небольшой металлический желобок, который защищает кабель от повреждений.
• Двигатель отделяется от насосной части путем откручивания четырех болтов, понадобится ключ на 10. Затем снимаются пластиковые муфты, передающие усилие двигателя на насос.
• Разобранная конструкция очень аккуратно, чтобы не повредить кабель, укладывается на горизонтальную поверхность.
• Затем нужно попытать провернуть вал головкой на 12 или торцовым ключом, придерживая при этом рукой верхнюю часть устройства. Как только вал шевельнется, следует сразу направить струю воды в насосную часть, чтобы попытаться вымыть оттуда частицы, которые заклинили устройство. Если все удалось и вал свободно вращается, тщательно промываем насос, после чего собираем его в обратной последовательности.

В случае если повреждены рабочие колеса, без разборки насосной части не обойтись. Эту операцию специалисты рекомендуют перепоручать работникам сервиса, поскольку потребуется замена испортившихся деталей.

Специалисты рекомендуют ремонт устройства проводить в условиях сервиса

Довольно часто владельцы устройства, констатирующие прекращение вращения оси в насосной части, считают, что заклинило подшипник. Однако находящийся в этой части единственный подшипник скольжения заклинить не может. Это проблема с рабочими колесами, которые, скорее всего, придется менять.

При наличии запасных деталей можно попытаться провести ремонт насоса водолей своими руками. Для этого нужно:

Сильно сжать корпус снизу и сверху, упираясь в латунный элемент нижней части устройства

Осторожно вынуть узкогубцами стопорное кольцо, которое держится в специальной канавке и при сильном сжатии корпуса ослабляется. По очереди снять все рабочие колеса, затем упорную крышку с подшипником

Устранить заклинивание и собрать все в обратном порядке.

Стоит заметить, что в условиях сервиса разборку и последующую сборку насоса осуществляют при помощи специального пресса. Поэтому в домашних условиях выполнить операции будет крайне затруднительно, если не просто невозможно.

Можно с уверенностью утверждать, что центробежный насос водолей – практичное, простое и эффективное устройство для подачи воды в автономной системе водоснабжения. Если соблюдать все требования инструкции по его эксплуатации и регулярно проводить обслуживание, он безупречно прослужит длительный срок.

Скважинный насос Водолей

Одним из главных элементов конструкции скважины является ее водоподъемное оборудование – насос. От правильности подобранного насоса зависит надежность и долговечность работы системы водоснабжения.

Рынок насосного оборудования представлен широким ассортиментом различных моделей от разных производителей.

Среди этого разнообразия большой популярностью среди потребителей пользуется скважинный насос Водолей, благодаря разумному соотношению цена/качество.

Конструкция

Устройство насоса Водолей несложное, он имеет простую конструкцию и состоит из:

• двигателя переменного тока, который работает от сети с напряжением 220 В;
• насосной части, имеющей конструкцию моноблока;
• коробки дистанционного управления, к которой подсоединяется шнур питания.

В состав электродвигателя входит ротор, статор и два шариковых подшипника, вращающихся в масляной среде.

Автоматика, которая следит и управляет работой двигателя насоса, выпускается немецкой фирмой «Thermik».

Она обеспечивает надежную защиту в случае возникновения нештатных ситуаций (перегрев девайса).

В верхней части корпуса находится крышка с внутренней резьбой, которая удерживает все детали и закрывает насос.

Крышка имеет две проушины для крепления удерживающего троса.

Установка и подключение

Прежде чем насос будет опущен в скважину, его нужно подготовить. Схема подключения его очень проста:

С помощью фитингов подключить напорный шланг или трубопровод, диаметром не менее 20 мм. Обязательно нужно установить обратный клапан – это можно сделать, врезав его в трубу на расстоянии около 1 м от насоса или же установить непосредственно во входной патрубок устройства, второй вариант предпочтительнее. Рекомендуется использовать обратный клапан с латунным седлом.
Закрепить трос, пропустив его через специальные проушины на корпусе крышки. Опускать и подымать насос за кабель категорически запрещено, это делается с помощью троса и трубы

Для надежности и облегчения спуска устройства, кабель лучше прикрепить к водоподъемной трубе с помощью хомутов.
Насос в собранном состоянии осторожно опускается в скважину, при этом нужно следить, чтобы шланг и кабель не натягивались. Девайс закрепляется на расчетной глубине при помощи троса.

Эксплуатация и обслуживание

Насос Водолей относится к классу бытовых погружных насосов, то есть используется для бытовых нужд для забора воды из скважин, открытых водоемов, колодцев. Для того, чтобы он бесперебойно работал на протяжении длительного времени, нужно при эксплуатации соблюдать следующие правила:

1. Температура перекачиваемой воды не должна быть больше 35°C, а минерализация не должна превышать 1500 г/м3.
2. Выносной пульт должен быть установлен в сухом помещении, исключающем попадание на него воды.
3. Во время работы девайс должен быть полностью погружен в воду, нижняя его часть не должна опускаться ниже 40 см от дна.
4. Первый запуск нужно осуществлять не раньше чем через 5–10 минут после полного опускания насоса в воду.
5. Категорически не рекомендуется перекачивать сильнозагрязненную воду с большим содержанием песка, также щелочных и кислотных жидкостей.
6. Если эксплуатация насоса длительное время не будет осуществляться, его нужно вынуть из скважины и хранить в сухом помещении, предварительно смазав неокрашенные поверхности антикоррозийной смазкой.

Кроме соблюдения всех рекомендаций, нужно регулярно, с интервалом один раз в два года, проводить регламентные работы по обслуживанию насоса и своевременный ремонт узлов:

1. Осматривать подшипники и уплотнительные кольца на предмет наличия смазки и их целостности, в случае необходимости смазать. В качестве смазки нельзя использовать машинное масло или солидол, для этого предназначено специальное вазелиновое масло. Если подшипники износятся, их следует заменить.
2. Проверять уровень масла в корпусе электродвигателя, в качестве смазывающего материала используется вазелиновое масло, при необходимости его нужно долить.
3. Проверять герметичность сальников и очищать фильтр от всевозможных загрязнений.

Во время разборки надо быть осторожным, чтобы не повредить уплотнительную муфту электрокабеля, которая со временем становится хрупкой. Если придерживаться всех этих рекомендаций, насос Водолей прослужит вам не меньше 10 лет, минимальная выработка его составляет 10 000 часов.
