Насос для опрессовки системы отопления: электрические и ручные аппараты

Как сделать правильный выбор оборудования?

В настоящее время на рынке предлагается множество марок отечественных и зарубежных производителей насосов для опрессовки.

Чтобы не сделать ошибочный выбор, следует учитывать:

длину коммуникаций, требующих гидравлических испытаний;
частоту выполнения этой работы;
время, затраченное на испытания.

В случае проведения единичных испытаний подрядными организациями, при использовании электрических насосов, есть смысл взять оборудование в аренду.

Время опрессовки будет зависеть от мощности агрегата. При появлении утечек, маломощный насос не сможет провести точные испытания системы.

Многоэтажное здание мастера не смогут проверить ручным нагнетателем или электронасосом малой мощности, нагнетать нужно очень долго. Для частного дома небольшой площади, будет достаточно ручного нагнетателя с подачей 1,6–4 л/мин.

Для большого особняка надо использовать электронасос небольшой мощности 0,25–0,4 кВт с нагнетанием 2,9–6 л/мин или ручной опрессовщик с большим объемом нагнетания.

Следует учитывать и такой параметр, как максимальный напор, создаваемый оборудованием. Согласно проекту отопительной магистрали, в каждом частном строении создается свое рабочее давление. Чтобы опрессовщик не работал на пределе своих возможностей, нужно правильно его выбирать. Агрегат обязан нагнетать давление рабочей среды выше, чем в системе отопления.

Выбор насосного устройства для запитки и опрессовки отопления

При выборе конкретной модели опрессовщика учитывают параметры отопительной системы, в которой он будет в дальнейшем эксплуатироваться.

Рекомендуется выбирать более прочные модификации со стальным, а не пластиковым корпусом.

Хороший ручной опрессовщик имеет удобный рычаг для накачки жидкости и два защитных клапана.

Стоит обратить внимание и на качество шланга, через который устройство подключается. Лучше выбирать армированный вариант, отличающийся относительной гибкостью

После подключения устройства потребуется приложить физические усилия: при помощи рычага добиваются повышения давления в системе отопления, перекрывают вентиль и внимательно следят за манометром.

Установки УГО-30, УГО-50 ручные для гидравлических испытаний

Установки УГО30, УГО50 ручные для гидравлических испытаний предназначены для испытания гидравлическим давлением (опрессовки) сосудов, котлов, различных емкостей и систем трубопроводов после выполнения монтажных и ремонтных работ, могут быть применены в качестве привода различных гидравлических устройств (домкратов, центраторов, струбцин, не имеющих собственного привода). Комплектуются встроенным манометром и напорными рукавами. Технические характеристики установок УГО-30, УГО-50:

УГО-30	УГО-50
Давление раб жидкости кг/см² — низкой ступени — высокой ступени	— 30	7 50
Объем резервуара	16	16
Подача жидкости см³ — низкой ступени — высокой ступени	— 20	38 5,3
Габариты мм.	645204394	420210410
Соединение	G 1/2”	G 1/2”
Масса, кг.	12,7	13
Страна изготовитель	Россия

Важные параметры приборов

От мощности установки зависит максимально возможный уровень давления в отопительной системе.

Поэтому оборудование для опрессовочных работ можно систематизировать по нескольким категориям:

давление варьируется в пределах 30 бар;
давление достигает 60 бар;
уровень максимального давления 100–120 бар;
свыше 150 бар.

Немаловажное значение имеет функциональная составляющая агрегата. Она зависит от модели насоса и определяет объем жидкости, который способен перекачать механизм

Важен вес насоса и объем резервуара для хранения рабочей жидкости.

Также при выборе определенной модификации, стоит учитывать рабочую среду, в которой может работать насос.

Примите во внимание: нужно контролировать качество рабочего носителя. Следует устранять твердые маленькие частицы, которые способны вывести оборудование из строя

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
Стоит недорого, как при покупке, так и при обслуживании.

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

высокопроизводительный;
высоконапорный;
работает в автоматическом режиме;
с функцией минимойки;
обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

привязан к электросети;
дорого стоит;
обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Принцип действия ручного гидравлического пресса

Для того, чтобы провести такое мероприятие, как гидравлическое испытание трубопровода, в первую очередь необходимо наполнить закрытый участок жидкостью. После того, как жидкость достигнет максимального контура, оператор должен начать отслеживать показатели давления.

Подключение насоса производится к уже собранной и готовой к эксплуатации системе

Как правило, опрессовочное мероприятие длится несколько часов. От начала и до конца процесса необходимо обеспечить нормальное функционирование ручного гидравлического пресса. После того, как нужный временной отрезок пройден, производится повторный замер давления в испытуемой системе. Финишный замер сопоставляется с первоначальными данными и на основе этого определяется целостность системы.

Если после проведения испытаний предварительный замер давления не сходится с финишным, то в этом случае можно провести повторное испытание или сразу же приступить к ремонту коммуникации.

Необходимый инструмент

Для создания требуемых условий при проведении опрессовки нужно оборудование, позволяющее достичь требуемого уровня давления. Чаще используется насос. Он совместно с обратным клапаном подключается при помощи шланга высокого давления к системе через патрубок. Основными характеристиками при выборе аппарата является уровень производительности и давление, которое он может создать

Если прибор работает от электричества, то обратите внимание на рабочее напряжение (220 В или 380 В)

При проведении работ с небольшим объемом контура, целесообразно использовать ручную конструкцию опрессовщика, который оборудован гидроцилиндром. Достичь большей эффективности и удобства эксплуатации можно при использовании поршневого устройства с электроприводом. Электрический тип опрессовщика за короткий срок создаст требуемое давление без приложения мускульных усилий. Эти приборы, помимо манометра, имеют оборудование для контроля и управления.

В частных домах, где низкое давление в системе, заполняют ее водой с последующей фиксацией показаний давления на манометре.

Как сделать правильный выбор

При выборе нужно учитывать емкость системы отопления

При выборе насоса нужно учитывать общую емкость системы, которая подвергается процедуре, и частоту проведения опрессовки. На рынке представлены модели различных марок, выбирать которые необходимо в зависимости от их типа. Ручные модели имеют упрощенную конструкцию, не доставляют сложностей и недорого стоят. Но для создания нужного уровня давления при работе с ними нужно тратить больше времени в отличие от насосов с электрическим приводом. Приборы различаются с учетом продолжительности работы и способны выдавать результаты с разной точностью, на которую влияет мощность конкретной модели.

Если в процессе процедуры используется насос с низкой мощностью, для проведения тестирования понадобится больше времени, поскольку такие устройства медленно заполняются водой. Выбирать опрессовщик нужно с учетом габаритов системы трубопровода, которую подвергают проверке. Если речь идет о частном доме, можно приобрести специальный нагнетатель, пропускающий 2-3 литра жидкости в минуту. Для многоэтажных домов и теплотрасс используют циркуляционные насосы, обеспечивающие непрерывное движение жидкости внутри системы.

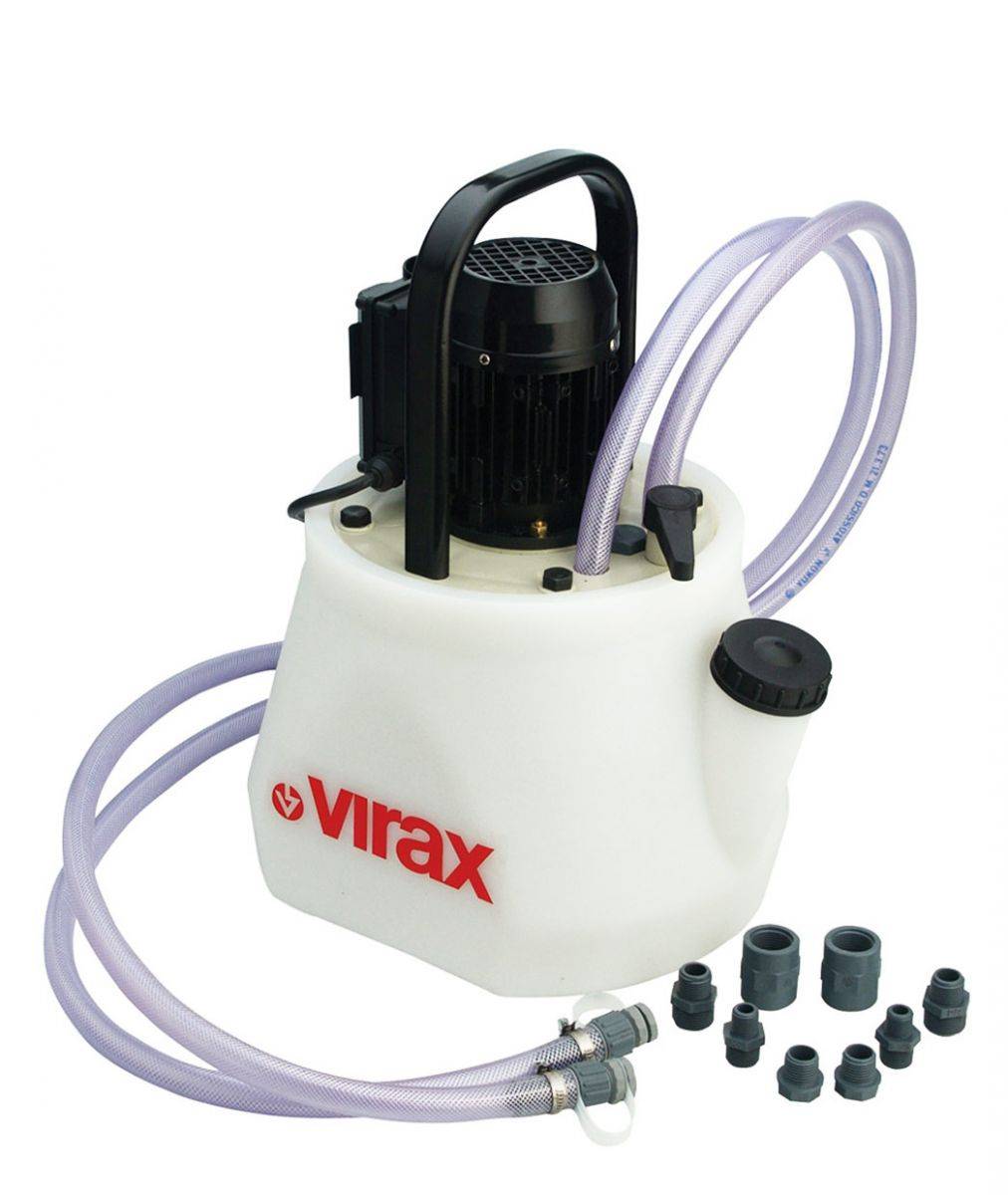

Как устроен и работает промывочный насос для систем отопления?

Насос промывочный нужен для подачи потока жидкости во внутренние туннели коммуникаций. Жидкость вымывает изнутри мягкие отложения, наплывы и твердые частицы.

Различаются агрегаты следующим образом:

для промывки теплообменников системы с баками емкостью 15-200 л;
для обработки котлов на 15-200 литров, здесь при выборе насоса нужно обращать внимание на размеры котлов;
промывочные насосы для коммуникаций с увеличенной мощностью – агрегаты подают воду на 70 м высоты, объем до 200 л;
приборы для промывки всех типов оборудования – котлов, теплообменников.

Конструктивно прибор представляет собой бак из материала, инертного к кислотам, к которому присоединен насос для прокачки жидкости, шланг и сетевой шнур. Комплекс может быть дополнен таймерами для выставления режима промывки, реверсами для возвратного поступления жидкости. Такие агрегаты можно запускать в работу автоматически, задавая определенный режим обслуживания – стоят приборы дороже, но не требуют постоянного участия человека.

Преимущества ручных опрессовочных насосов

Механический опрессовочный агрегат имеет ряд преимуществ:

Низкая масса и компактные размеры

Небольшой вес и компактность оборудования позволяют без сложностей переносить и транспортировать приборы без использования грузоподъемных устройств.

Агрегаты применяются даже в ограниченном пространстве.

Высокая точность получаемых результатов

Показатель точности во многом зависит от мощности самого устройства. При выборе конкретной модели оборудования нужно понимать, что использование насоса с малой мощностью увеличивает время, необходимое для проверки. Кроме того, при выявлении негерметичного стыка результаты испытаний могут исказиться.

Автономность работы

В отличие от моделей с электрическим приводом, ручные опрессовщики подходят для использования вдали от источника электрического снабжения.

Простота эксплуатации

Ручные приборы имеют простую конструкцию и не требуют того, чтобы их обслуживали квалифицированные специалисты.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Производители

На рынке представлены разные модели опрессовщиков, которые отличаются и по принципу действия, и по техническим характеристикам. Например, в линейке предприятия «Сатурн» можно найти неплохие ручные модели. В частности модификация НИР-25 работает с давлением 25 Бар в условиях с масляными и антифризными средами.

Если все-таки выбор пал на электрический насос, то можно обратиться к фирме REKON. В семействе этого производителя представлен насос для заполнения системы отопления и опрессовки модификации RTP-6. Данный агрегат отличается эргономичными рукоятками и прочным корпусом. Также качественные модели можно найти в ассортиментах компаний «Калибр», Voll, «Мегеон» и т. д. —

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
Количества этажей в здании;
Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Особенности ручного опрессовщика

Практически все модели опрессовочных устройств являются самовсасывающими. Это означает, что они могут всасывать жидкость. Для этого шланг, который входит в конструкцию опрессовщика, опускают в закачиваемую жидкость. Для того, чтобы максимально упростить этот процесс, многие модели оснащаются специальной ёмкостью.

Самые компактные ручные модели используются для быстрой проверки давления, а также герметичности в различных системах. Кроме этого, существуют ручные опрессовщики, которые используются на различных производствах. Ими осуществляют проверку разного промышленного оборудования (например, котлов). Такие проверки проводятся в три этапа:

На первом этапе выполняется предварительное заполнение проверяемого трубопровода или другого объекта.
Далее ручным гидравлическим прессом для опрессовки труб выполняется нагнетание давления.
На последнем этапе производится наблюдение за снижением давления в трубопроводе. Контроль давления осуществляется с помощью манометра или же визуально (если есть видимые протечки).

Ручные модели являются довольно популярными, так как их использование практически не ограничено. Они могут применяться для организации испытаний хозяйственных сетей, а также для проверки коммуникации в многоэтажном доме.

Прибор оснащен манометром, при помощи которого осуществляется контроль давления, нагнетаемого в трубопровод

Стоит отметить одно важное преимущество использования ручного пресса — это низкий уровень погрешности. Это преимущество обусловлено тем, что оператор пресса сам регулирует показатель давления во время испытания трубопровода

Шланги таких приборов на стадии производства оснащаются защитной оплёткой, которая исключает возможность расширения шланга под давлением.

Промывка систем отопления

Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.

Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.

В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.

Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.

Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.

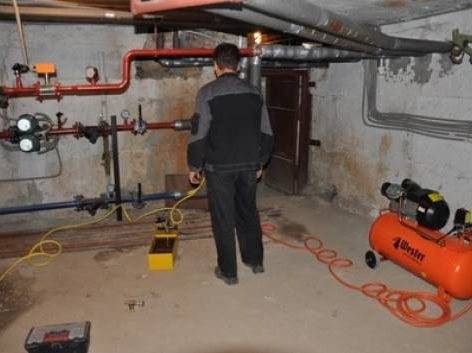

Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.

При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.

Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.

Сфера применения ручного опресcовщика

Организации системы ЖКХ и слесарные бригады используют опрессовщик Сатурн в качестве основного инструмента для работы с системами трубопроводов отопления и водоснабжения при испытании на герметичность.

Ручной опрессовочный насос, несмотря на профессиональное предназначение, больше рассчитан либо для частного использования, либо для бригад с небольшими объемами работ с его применением.

Насосы для опрессовки делятся по производительности и объему корыта, в которое наливается рабочая жидкость. При работе с опрессовщиком систем отопления ручным можно использовать в качестве рабочей жидкости воду, антифриз (незамерзающую жидкость), минеральное масло не высокой вязкости.

Наиболее производительной и надежной явлется модель опрессовочного насоса Сатурн НИР-60, насосная часть которого выполнена из латуни. Этот опрессовочник имеет максимальную производительность — 40 мл/двойной ход. Этого достаточно для опрессовки значительных трубных систем.

Для бытового применения, подкачки замкнутых систем отопления в частных домовладениях, лучшим вариантом является экономичная модель Сатурн НИР-25Э. При не высокой цене эта модель ручного опрессовщика достаточна для подкачки антифриза. Эта работа, благодаря ручному насосу для опрессовки Сатурн НИР-25Э займет мало времени и не вызовет затруднений. Сатурн НИР-25Э самая компактная модель в нашей линейке.

Насосы с електроприводом

Электрический опрессовыватель используется на профессиональном уровне при вводе в эксплуатацию отопительного контура нового здания и для профилактики, особенно перед ежегодным включением теплосети.

Электрический насос способен поддерживать давление до 60 атмосфер. Существуют агрегаты, работающие с давлением до 500 атмосфер в высоконапорных сооружениях, а также обслуживающие длинные отопительные магистрали с поддержанием постоянных параметров.

Часто в комплект электрического насоса для опрессовки входит:

Емкость 20 литров.
Глицериновый манометр.
Два шланга – всасывающий и нагнетательный, а в некоторых моделях есть дренажный шланг, их длина может варьироваться от 2 до 10 метров и более.
Трубка байпасного клапана для выставления нужного давления во избежание разбалансировки системы нагнетания.
Скорость подачи рабочей среды от 2,9 до 25 л/мин и более.

Среди положительных моментов работы с этим оборудованием является:

большая производительность;
уменьшение физического труда работников, обслуживающих сети;
автоматизация всего процесса опрессовки;
возможность постоянно поддерживать давление в теплосетях.

Недостатком надо считать высокую себестоимость опрессовочного насоса и громоздкость при транспортировке.

Важные моменты в заключение

Если вы собрались провести опрессовку своими руками, проведите тщательную подготовительную работу.

Ещё до начала опрессовки визуально проверьте все узлы системы. Если вы уже знаете о каких-то неисправностях, проведите ремонт.

Будьте крайне осторожны, повышая давление в магистрали. Никогда не превышайте допустимых значений. Не оставляйте оборудование во время опрессовки без наблюдения и, тем более, проследите, чтобы возле него не было детей.

Не работайте в одиночку, так как при возникновении нестандартной ситуации справиться с ней без помощи вряд ли удастся.

ФОТО: spbcpp.ruЕсли не уверены в своих силах – обратитесь к профессионалам. Это не так дорого, зато ваши нервы и имущество будут в полном порядке

Опрессовку нужно проводить регулярно: в многоквартирных домах ежегодно, в частном владении – хотя бы раз в 4-5 лет. Чем старше ваше оборудование – тем внимательнее следует проверять его на предмет протечек. Не пренебрегайте этим методом, и тогда в разгар отопительного сезона вам не о чем будет беспокоиться.
