Эксплуатация циркуляционных насосов для отопления Wilo

Советы по подбору водяного насоса

Водяной насос для отопления необходимо выбирать с учетом конструктивных и технологических особенностей дома или сооружения.

Для этого рекомендуется просчитать количество тепла, необходимое в каждом конкретном помещении здания

Подобные расчеты производят теплотехники, берущие во внимание массу важных факторов:

• качество утепления крыши, полов;
• особенности вентиляционной схемы;
• характеристики окон;
• материал, из которого выполнены стены;
• климатические особенности региона.

В результате будет получено значение теплоносителя, измеряемое в м3/час.

Также нельзя оставлять без внимания такой параметр, как уровень напора, определяющий сумму сопротивления гидравлики всей отопительной системы. Этот показатель должен варьироваться в пределах от 2 до 4 м. рт. столба.

Следует быть особо внимательными, если оборудование решено внедрить в уже существующую схему обогрева дома. Тогда целесообразно приобрести те циркуляционные насосы, которые кроме бесшумности и экономической выгоды обладают возможностью автоматической регулировки в случае изменений условий работы отопительной системы.

Серии оборудования

Выпускаемые «Wilo» отдельные насосные изделия изготавливаются в двух видах: с сухим и «мокрым» ротором. Первый вид агрегатов предназначен для установки в отопительных системах с большой протяженностью трубных магистралей. К их достоинствам относят высокий показатель КПД, достигающий 80-ти процентов. Поскольку такие насосы отличаются повышенной шумностью, их рекомендуется устанавливать в отдельном служебном помещении.

Модели, работающие в режиме с «мокрым» ротором, подходят для объектов с небольшой протяженностью отопительных магистралей. Подвижная часть электродвигателя вращается в жидкости, одновременно охлаждающей приводной механизм. В этой серии насосного оборудования между двигателем и ротором имеются уплотнительные кольца, защищающие электрическую часть от попадания влаги. Благодаря этому шумность его работы заметно снижается. При рассмотрении динамических параметров изделий от «Wilo» отмечается, что на рынки поступают одно- и многоскоростные насосные агрегаты, при выборе которых учитываются их технические характеристики.

Информация о производителе

Циркуляционные насосы WILO отличаются низким уровнем потребления электроэнергии и бесперебойной работой Группа компаний под наименованием «WILO» считается лидером рынка насосного оборудования, используемого в быту и в различных отраслях промышленности. Это объединение начало свою работу еще в 1872 году, когда ее основатель Л. Аплэндер открыл лавочку скобяных изделий. Сегодня «WILO» – это ведущий производитель насосных агрегатов, пользующихся высоким спросом в различных областях. Благодаря применению высокоэффективных энергосберегающих технологий ей удается выпускать высококачественное оборудование, полностью соответствующее европейским стандартам.

Со временем компания открыла множество представительств, имеющих офисы по всему миру. Их общее количество достигает 60 единиц.

На отечественном рынке этот производитель представлен подразделением «ВИЛО РУС», основанным в 1997 году. Сейчас в его составе насчитывается около 30 филиалов, а в 2021 году был открыт сервисный центр, специализирующийся исключительно на обслуживании изделий WILO.

Примеры номинальной мощности и мощности при запуске бытовой техники

Тип техники	Номинальная мощность, Вт	Продолжительность пусковых токов, с	Коэффициент во время начала работы	Пример модели стабилизатора, ВА	Пример модели ИБП
Холодильник	4	3	«Штиль» R1200 / Progress 1500T	N-Power Pro-Vision Black M 3000 LT
Стиральная машина	2500	Progress 3000T
Микроволновая печь	1600	2	«Штиль» R2000
Кондиционер	Progress 5000L
Пылесос	1500	2	Progress 3000T
Кухонный комбайн	7	Progress 2000T
Посудомоечная машина	2200	3	Progress 3000L
Погружные скважинные насосы, глубинные насосы	2	Progress 3000L	ДПК-1/1-3-220-М
Циркуляционные насосы	«Штиль» R 600 ST	Inelt Intelligent 500LT2
Лампа накаливания	100	0,15	высокоточная серия L

В таблице не отражены точные значения электрических приборов, предоставлены лишь ориентировочные цифры для понимания алгоритма выбора стабилизатора напряжения и ИБП.

Любой скважинный насос требует профессионального расчёта относительно сети питания. Это значит, что в расчётах должна быть учтена поправка на пусковые токи. Встречаются разные схемы таких расчётов (обычно всё зависит от мощности и конструкции самого насоса). Чаще всего пусковой ток соответствует рабочему значению, умноженному на коэффициент от 3 до 7. Намного реже встречается показатель увеличения в 9 раз.

Преимущества использования насосов Вило в отопительных системах

Современные циркуляционные насосы для систем отопления Wilo – прекрасный выбор для любого объекта недвижимости, будь-то небольшой загородный коттедж или промышленное предприятие.

Использование насосов Вило для систем с принудительной циркуляцией теплоносителя позволяет получить массу преимуществ:

1. Повышение эффективности течения теплоносителя по трубопроводам, более качественная передача тепла даже в самых дальних уголках системы отопления;
2. Снижение потребления котлами топлива и, как следствие, существенная экономия финансов. Особенно актуально для крупных котельных на производственных предприятиях и прочих объектах;
3. Продление срока безотказной эксплуатации отопительной системы. Циркуляционные насосы способны создать довольно высокое давление в трубопроводе, что исключает отложение солей из теплоносителя. В свою очередь, исключены закупорки и сужение диаметров труб.

Разновидности циркуляционных насосов

Циркуляционные устройства, выпускаемые под брендом «Wilo», подразделяются на две категории. Одни из них могут обладать мокрым ротором, а другие, соответственно, сухим. Те устройства, что снабжены мокрым ротором, можно применять в отопительной системе на помещение площадью от 100 до 750 м², при этом циркулирующая в трубах жидкость может быть нагрета до 120°C.

Основные технические характеристики насосов Wilo:

1. Минимальная температура, которую может иметь являющаяся теплоносителем жидкость — минус 10°C.
2. Высота напора таких приборов может быть от 2 м до 12 м.
3. Значение частоты вращения варьирует от 950 об/мин до 4800 об/мин. У насосов есть три различные скорости работы.
4. Масса оборудования также бывает разной. Самые легкие устройства весят всего чуть более 2 кг, а вес самых тяжелых может достигать 8 кг.
5. Рабочие части мотора размещаются в теплоносителе, благодаря чему он смазывается, и работа его становится бесшумной.

Как подобрать насос

Перед покупкой необходимо изучить функционал устройства Правильно подобрать модель насоса, подходящую для конкретной отопительной системы, поможет знание ее функционала, а также знакомство с характеристиками выбираемого агрегата

Перед походом в магазин, прежде всего, знакомятся с каталогом предлагаемых моделей, при изучении которого обращают внимание на следующие моменты:

• мощность представленного образца, определяющая эффективность циркуляции теплоносителя;
• напряжение питания, на которое рассчитан предлагаемый агрегат;
• уровень шумности работы механизма;
• габариты подбираемого и оцениваемого образца.

Также учитывается, что насосы от «Wilo» бывают односкоростными и многоскоростными. Модификация Star RS, например, имеет 3 переключаемые скорости. Первые функционируют в так называемом «тяжелом» режиме – у них отсутствует опция регулировки скорости. Во вторых образцах, благодаря возможности менять частоту вращения привода, удается управлять производительностью оборудования. Указанная опция позволяет экономить на потребляемой от сети электроэнергии и снизить износ рабочего механизма.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Информация о производителе

Циркуляционные насосы WILO отличаются низким уровнем потребления электроэнергии и бесперебойной работой

Группа компаний под наименованием «WILO» считается лидером рынка насосного оборудования, используемого в быту и в различных отраслях промышленности. Это объединение начало свою работу еще в 1872 году, когда ее основатель Л. Аплэндер открыл лавочку скобяных изделий. Сегодня «WILO» – это ведущий производитель насосных агрегатов, пользующихся высоким спросом в различных областях. Благодаря применению высокоэффективных энергосберегающих технологий ей удается выпускать высококачественное оборудование, полностью соответствующее европейским стандартам.

Со временем компания открыла множество представительств, имеющих офисы по всему миру. Их общее количество достигает 60 единиц.

На отечественном рынке этот производитель представлен подразделением «ВИЛО РУС», основанным в 1997 году. Сейчас в его составе насчитывается около 30 филиалов, а в 2016 году был открыт сервисный центр, специализирующийся исключительно на обслуживании изделий WILO.

Две основные характеристика циркуляционного насоса

С длинном списке, технических характеристик тепловых насосов есть две основные. Это диаметр труб подключения и мощность «ускорителя». Эти две цифры считаются определяющими и указываются в наименовании.

Диаметр труб подключения

Важнейший параметр для монтажа насоса, особенно с уже смонтированные системы отопления. Это числовое значение, указанное в миллиметрах и показывающее диаметр труб отопления, которые можно подключить к патрубкам входавыхода.

Обращаем внимание, что для подключения на патрубках корпуса, сделаны отводы с нарезанной резьбой

Мощность

Мощностью в системах отопления называют способность поднять воду на определенную высоту или напор насоса.

В маркировке насосов Grundfos мощность указывается в метрах, умноженных на 10 или атмосферах умноженных на 100. То есть, Grundfos с возможностью поднять воду на 5 метров (напором 5 метров), в маркировке получит цифру 50 или 0,5 атм. (атмосфер).

Пример: Циркуляционный насос Wilo Star 30/2, означает, что диаметр труб подключения 30 мм, напор 2 метра.

В маркировке Wilo мощность указывается, просто в метрах.

Пример: Grundfos UPS 25 40 (130 мм), означает, что диаметр труб подключения 25 мм (1/2 дюйма), напор 4 метра. 130 это монтажная длина установки.

Особенности моделей

У производителя Wilo есть несколько популярных моделей циркуляционных насосов.

Wilo-RS 25 6

Модель производителя, которая создаёт напорный столб в 6 метров.

Преимущества:

• мокрый ротор, скорость регулируется;
• двигатель не реагирует на токи блокировки, нет необходимости в реле;
• теплоноситель с температурой в диапазоне (от —10°С до 110°С);
• перед картриджем установлен фильтр, что повышает надёжность насоса;
• работает с полной функциональностью при температуре окружающей среды до 40°С;
• простой монтаж;
• занимает мало места (монтажная длина — 180 мм).

Серия Wilo Star RS

Линейка компактных надёжных насосов для бытового использования.

Литеры в наименовании означают характеристики изделия:

• RS — тип, ротор, штуцеры;
• далее идут цифры, обозначающие диаметр соединения, напор, диаметр патрубка.

Насос способен обеспечить постоянное давление в отопительной системе, но важно правильно подобрать нужный вариант, с учётом следующих факторов:

• напорный столб в метрах;
• подача насоса (то количество воды, которое он способен перекачать за единицу времени).

Фото 3. Циркуляционный насос Wilo модели Star RS. Прибор является устройством с мокрым ротором.

Эти величины предоставляются производителем, который тестирует устройство в условиях, максимально приближенных к реальным. В документации к насосу размещены графики, отражающие напорно-расходные способности насоса.

Основные характеристики:

• напорный столб;
• мощность (в зависимости от частоты);
• давление в системе достигает 10 бар.

Предназначен для перекачивания только чистой воды, допускается добавление гликоля в соотношении 1:1.

Особенности:

1. Двигатель не требует дополнительных устройств, устойчив к токам блокировки, не реагирует на скачки напряжения.
2. Частота вращения переключается, для этого на клеммной коробке есть тумблер с маркировками разного размера. Это помогает добиться оптимальной температуры в доме и способствует экономии электроэнергии.
3. Для удаления воздуха из системы, который приводит к холостой работе устройства, используется специальный винт.

Использование функции изменения частоты даёт возможность уменьшить энергопотребление до 50%. Если температура понизилась, частоту придётся увеличить. Если при слишком высокой частоте возникает шум, то снижение частоты поможет его уменьшить.

Эти универсальные устройства применяются:

• для перекачивания холодной и горячей воды;
• в контурах охлаждения и кондиционирования;
• в домах и на предприятиях.

Насос прост в монтаже:

• допускается установка на любом отрезке контура;
• горизонтальная или вертикальная установка (ограничения указываются в техпаспорте);
• клеммная коробка может устанавливаться в 4 позициях;
• возможность двустороннего подключения кабеля;
• для удобства монтажа предусмотрены пружинные клеммы.

Изделие выполнено из качественных материалов:

• высокопрочный сплав серого чугуна (некоторые модели изготовлены из бронзы);
• полипропилен (для рабочего колеса);
• нержавеющая сталь (для вала);
• металлографит (подшипники).

В числе достоинств первые позиции занимают вдохновляющая цена и низкое энергопотребление.

Конструктивные особенности

Насос устроен просто: 2 параллельных диска соединены между собой выгнутыми лопастями и составляют рабочее колесо. У одного из них имеется отверстие для течения теплоносителя, а у другого — фиксаторы, чтобы зафиксировать конструкцию на валу двигателя крыльчатки.

Перед тем как использовать насос, лучше сперва ознакомиться с его конструкцией

Элементы конструкции:

• Корпус из различных материалов – это может быть нержавейка или цветные сплавы;
• Ротор;
• Роторный вал;
• Вращающийся ротор;
• Крыльчатки или лопастное колесо;
• Электродвигатель.

Для устремления жидкости в нужном направлении и создания кинетической энергии и давления имеется отверстие в форме спирали (в разрезе). В зафиксированном колесе теплоноситель смазывает и охлаждает роторный вал. Статор электродвигателя размещен под напряжением, поэтому он разделен стаканом, который оборудован нержавейкой или углеродным материалом. Ротор агрегата закреплен на керамических подшипниках. Такие насосы используются для отопления при рециркуляции теплоносителя с постоянным или мало изменяемым расходом.

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

• корпус покрыт антикоррозийным катафорезным составом;
• обороты регулируются при помощи трехступенчатого механического переключателя;
• выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
• невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

• врезка возможна после монтажа и промывки труб от стружки;
• клемная коробка и мотор должны быть надежно защищены от попадания влаги;
• насосная ось должна располагаться строго горизонтально.

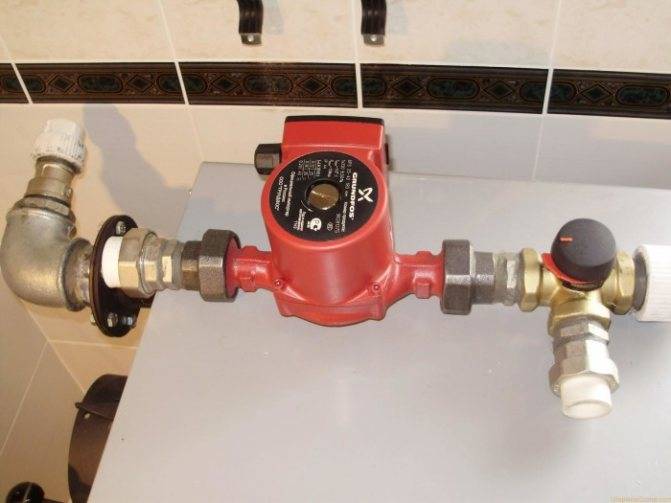

Правила монтажа

Покупая насос для отопления в частном доме Wilo, необходимо ознакомиться с инструкцией к нему, в которой описаны не только технические характеристики, но и требования к установке. Одно из самых важных касается расположения прибора при подключении к системе. Оно может быть горизонтальным либо вертикальным, что зависит от типа ротора (сухой или мокрый). Неправильное подключение приводит к частым поломкам и отказам оборудования.

Устанавливают насос в обратку отопительной системы непосредственно перед котлом. Чтобы исключить остановку циркуляции, его монтируют на рамке байпаса, а для предотвращения засорения перед ним ставят фильтр грубой очистки.

Насос отопления Wilo Star

Серия Wilo Star RS относиться к циркуляционному виду насосов с мокрым ротором. Прочно обосновался в отопительных проектах, его стихия -водоснабжения и кондиционирование. Устройство находится в низшей ценовой группе насосов отопления, сочетает в себе оптимальную доступную стоимость и высокое качество. Насос Wilo Star RS прекрасно справляется с задачей по обустройству отопительной системы загородных домов и коттеджей размером до 760 м2., имея массу всего до 4,9 кг.

В линии представлены следующие модели:

Wilo Star RS –  изготавливается в 17 модификациях, с наименованием от Wilo-Star-RS 15/4 до STAR-RS 25/6-RG.  Несмотря на многочисленные варианты изготовления в названиях моделей присутствует “немецкий порядок” и расшифровка у них достаточно простая, давайте разберемся:

Насос Wilo-Star-RS 25/4

• Wilo-Star – циркуляционный насос с переводом на русский язык вило-звезда;
• RS – насос имеет резьбовое соединение;
• 25 – внутренний, номинальный диаметр Rp, имеется ввиду, что данная модель устанавливается на трубу 25 миллиметров; 32 – модель насоса на трубу соответственно 32 миллиметра;
• 4 – Максимальный напор измеряемый в метрах при нулевом расходе, Q = 0 м3/ч;
• Исполнение RG с корпусом из бронзы и малой монтажной длиной 130 мм;
• Исполнение RSL подразумевает соединение воздушного клапана.

Артикул	Wilo STAR RS	Цена розница,
		евро с НДС
4119785	STAR-RS 25/2 с гайками	104
4119786	STAR-RS 25/4 с гайками	110
4119787	STAR-RS 25/6 с гайками	131
4119788	STAR-RS 25/7 с гайками	153
4182635	STAR-RS 25/8 с гайками	165
4119789	STAR-RS 30/2 с гайками	108
4119790	STAR-RS 30/4 с гайками	114
4119791	STAR-RS 30/6 с гайками	137
4119792	STAR-RS 30/7 с гайками	160
4182642	STAR-RS 30/8 с гайками	171
4063801	STAR-RS 15/2-130	104
4063802	STAR-RS 15/4-130	110
4063803	STAR-RS 15/6-130	133
4033776	STAR-RS 25/4-130	114
4033782	STAR-RS 25/6-130	138
4035758	STAR-RS 25/4-RG	176
4035761	STAR-RS 25/6-RG	191

Wilo-Star-RS

Wilo-Star-RS управляется с помощью ручного регулирования и создает давления до 10 Атм. Пропускная способность достигает  6 м3/час. Так как производитель позаботился о комплектации насоса гайками, то покупателю нет необходимости ломать голову какие именно резьбовые соединения приобретать при установке. Насос имеет стандартную монтажную длину 180 мм, за исключением пяти моделей, которые могут иметь 130 мм- такая длина используется как правило при ограниченном пространстве- например внутри газового котла.

Модификации Wilo Star

Существует модификация Wilo Star RSD – это вариант сдвоенного насоса. С точки зрения инженеров, такая “двойка” может повысить не только давление в системе отопления, но и продлить срок эксплуатации при условии попеременного включения насосов в работу. Кроме того можно предусмотреть подключение сдвоенного насоса к двум разным контурам.

В комплект к такой модификации прилагается специальный переключатель, регулирующий работу двух электромоторов. Но по нашему опыту и многочисленным отзывам монтажных организаций, можем сказать, что сдвоенная модель не нашла широкого распространения. Во первых она громоздкая, во вторых дорогая, в третьих требует управления да и на трубу диаметром 32 мм легче поставить два независимых одинарных насоса.

Wilo Drainlift TMP 32−0,5

Модель предназначена для канализации и поэтому может работать с загрязненной водой.

Технические характеристики циркуляционного насоса Wilo Drainlift TMP 32-0,5 следующие:

1. За час устройство этой модели способно перекачать более 4 кубометров воды.
2. Максимальный напор — 5,5 м.

Насосы Вило лидируют по количеству продаж. Инженеры постоянно создают новые модели, учитывая желания потребителей

Чтобы не ошибиться при выборе нужной модели, стоит обращать внимание на маркировку товара и, конечно же, знать, что обозначает то или иное слово и следующие за ним цифры

Что такое соединение ВР/BP

Разъемное соединение ВР/BP системы отопления это комплект переходников позволяющий подключить трубу к корпусу насоса.

• ВР/BP означает гайка/гайка;
• BP/HP означает гайка/резьба.

Для подключения циркуляционных насосов используются переходники BP/BP. Вот пример: Фото переходника для подключения насоса BP/BP (1 1/2″ — 1″). Это значит, что гайка для насоса имеет диаметр полтора дюйма (32 мм), а гайка для подключения трубы дюйм (25 мм).

На шилдике насоса и в его описании, чаще, указываются диаметр G, это диаметр накидной гайки для насоса. Продаются насосы, в комплект которых входят переходники подключения.

Примечание: Резьбовое подключение циркуляционных насосов характерно для бытовых насосов небольшой мощности. Более мощные насосы подключаются через фланцевые соединения.

Принцип работы

Циркуляционный насос мокрого типа работает бесшумно, поэтому его можно устанавливать в жилом помещении

Основная задача, которую решает насос циркуляционный для отопления Wilo – создание условий для постоянного движения теплоносителя в системе с газовым котлом, например. Циркуляция гарантирует равномерный нагрев теплоносителя в водяном контуре, независимо от его удаленности от самого котла. Создавая необходимое рабочее давление в системе, насосы этого производителя подходят для подключения к отопительным комплексам любой конфигурации.

Принцип работы насосов для отопления Wilo «мокрого» типа основан на прямом контакте крыльчатки с жидким теплоносителем. Непосредственное взаимодействие элемента подкачки с нагретой средой имеет следующие преимущества:

• Работает такая «связка» практически бесшумно, что позволяет устанавливать помпы прямо в жилых помещениях.
• В конструкции предусматривается специальный клапан, посредством которого из системы удаляется воздух.
• В этом случае существенно снижается электропотребление с одновременным сохранением заданного показателя производительности оборудования.
• За счет использования такого приема заметно продлеваются сроки эксплуатации агрегатов.

Модели для отопления

Модель Wilo	Присоединение, дюйм	Длина, мм	Мощность, Вт	Цена, руб
Star-RS 15/2	1	130	20	6450
Star-RS 15/4-130	1	130	20	6900
Star-RS 15/6	1	130	24	8250
Star-RS 25/4-130	1 1.2	130	20	7120
Star-RS 25/6-130	1 1.2	130	40	8500
Star-RS 25/2	1 1.2	180	20	5550
Star-RS 25/4	1 1.2	180	20	5550
Star-RS 25/6	1 1.2	180	24	7000
Star-RS 25/7	1 1.2	180	40	9570
Star-RS 25/8	1 1.2	180	20	10290
Stratos PICO 15/1-4	1	130	20	15000
Stratos PICO 15/1-6	1	130	20	16900
Stratos PICO 25/1-4	1 1.2	130	24	11000
Stratos PICO 25/1-4-130	1 1.2	130	20	13800
Stratos PICO 25/1-6	1 1.2	130	40	12200
Stratos PICO 25/1-6-130	1 1.2	130	20	15100

В таблице представлены не все модели, обращайтесь с запросом.

Борьба с пусковым током

Прямой пуск от сети является самым простым и дешевым решением, но большой пусковой ток накладывает ограничения на его использование. Чтобы избавиться от этого недостатка, применяют другие способы:

1. Устройство плавного пуска – это наиболее эффективный метод уменьшения величины пускового тока. Один из его главных недостатков – большая стоимость преобразователя.

Для насосов Grundfos SQ и SQE нет ограничений по количеству запусков в час, потому что преобразователь частоты и устройство плавного пуска уже встроены в корпус двигателя.

Упрощенно работа УПП заключается в плавном наращивании напряжения на двигателе в течении 2-х секунд. За это время ротор успевает раскрутиться до необходимых оборотов, не увеличивая нагрузку на сеть.

2. Последовательное включение через трансформатор с несколькими обмотками. Для насосов обычно применяется 1 – 2 секции, которые ограничивают ток при включении, а по мере набора насосом оборотов по очереди выводятся из цепи. Первоначальное снижение напряжения происходит максимум до 50% от напряжения питания.

Как подключить циркуляционный насос к электропитанию

Циркуляционные насосы подключаются к бытовой электросети переменного напряжения 220 Вольт. При этом должны соблюдаться следующие правила.

К насосу от электрощитовой прокладывается отдельный трехжильный кабель (с заземляющей жилой). В электрощитовой подключение осуществляется к отдельному защитному двухполюсному автомату.
В том случае, если насос оснащен питающим проводом, подключение реализуется с помощью трехконтактной вилки и розетки.
Насос без кабеля подключается непосредственно к клеммной колодке

Важно соблюдать полярность: фазный контакт обозначается символом «L», нулевой – «N», заземляющий – специальным знаком «ꓕ».
Для заземления используют провод с желтой или желто-зеленой изоляцией, для «фазы» — с коричневой или красной, для «ноля» — с синей или белой. Существуют также кабели иностранных производителей с другой цветовой маркировкой.
Источник бесперебойного питания (ИБП) для циркуляционного насоса своими руками устанавливается в схему подключения для обеспечения бесперебойной работы системы отопления

ИБП можно заменить аккумуляторами и стабилизатором напряжения.

Схема подключения циркуляционного насоса к электросети
