Как правильно закрепить насос
Для этого производят такие действия:
- Контролируют расстояние до водного зеркала с помощью шнура с грузом.
- Готовят трос требуемой длины из стали или нержавейки, шланг для подъема воды и кабель. Соединяют их хомутами.
- Чтобы погасить колебания троса, на конце прикрепляют пружинящую подвеску. Этот маневр производится, если глубина скважины менее 10 м. Второй конец троса присоединяют к насосу.
- Проверяют надежность и герметичность соединений.
- Скважинный насос опускают с помощью механической или электрической лебедки. Следует наблюдать за тем, чтобы конструкция не касалась стенок во избежание повреждения деталей. Если расстояние слишком мало, необходимо использовать резиновое демпферное кольцо.
- Когда устройство опускается до требуемой глубины, трос закрепляют на крюке оголовка, крышку которого фиксируют на обсадной трубе.
- Запускают конструкцию в тестовом режиме.
Подключение можно считать выполненным, когда из шланга потечет чистая вода.
Монтаж погружного насоса
Глубинные ЦН зарекомендовали себя как простые и надежные агрегаты, чаще всего их устанавливают своими руками. Если длина напорного трубопровода составляет 20 м и более, то потребуется помощь 1-2 человек для опускания насоса в ствол скважины. Остальные работы можно сделать самому.
Шаг 1: подготовка к монтажу оборудования
Перед установкой насоса в скважину монтируют трубопровод и закрепляют трос на корпусе устройства. Крепление напорной трубы к патрубку ЦН осуществляют с помощью резьбовых фитингов для ПНД-изделий. Чтобы не было протечек воды, соединение герметизируют паклей либо ФУМ-лентой. Некоторые домовладельцы устанавливают обратный клапан на напорном фланце. Такой монтаж оправдан, если на водяном аккумуляторе клапан не предусмотрен. В таком случае вся система будет находиться под давлением.
На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины.
Тросик крепится к проушинам, расположенным на верхней крышке гидравлической части. Его пропускают через оба отверстия и закрепляют специальными планками. Одна устанавливается в 10-15 см от корпуса, вторая — в конце огона таким образом, чтобы не торчал конец троса. Закрепленный подобным способом, он не сможет повредить трубу или электрокабель. Последний необходимо отсоединить от конденсаторной коробки и при необходимости удлинить.
Собранную конструкцию расстилают на земле и соединяют хомутами или изолентой с шагом 1-1,5 м. На тросике делают огон и наматывают на барабан. Перед монтажом обязательно проверяют сопротивление изоляции электродвигателя (Rиз), которое должно быть более 500 мОм. Через горловину заливают корпус привода водой, проверяют вращение вала в одну и другую сторону. Повторно измеряют Rиз, которое должно быть не менее 10 мОм.
Шаг 2: погружение насоса в скважину
Перед началом работ монтируют нижний элемент . Вначале на выступающую часть обсадной колонны надевают фланец, а затем уплотнительное кольцо. В связи с тем, что опускаемая конструкция имеет большой вес, тросик наматывают на ручную лебедку. Она будет удерживать конструкцию, и с ее помощью легко регулировать скорость опускания насоса.
Погружной ЦН направляют в ствол скважины и, вращая вал лебедки, опускают, придерживая за трубу. При достижении зеркала воды послышится характерный звук. Бытовой погружной насос должен находиться не глубже 5 м от поверхности. В противном случае может нарушиться герметичность электрических вводов, что приведет к поломке электродвигателя.
Тросик огоном закрепляют за рым на внутренней стороне крышки оголовка. Напорный трубопровод пропускают через центральное отверстие, а через другое — электрический кабель. ПНД-изделие обрезают и устанавливают угловой фитинг, который подключают к гидроаккумулятору. Обе части оголовка стягивают болтами. Кабель подсоединяют к конденсаторной коробке и подключают автоматику. Сопротивление изоляции системы должно составлять не менее 10 мОм. Пуск агрегата возможен не раньше чем через 15 минут после погружения, это время необходимо для заполнения двигателя водой.
Шаг 3: определение точки работы насоса
Рабочая точка центробежного насоса — это определяющий параметр для его корректной работы. Он находится как точка пересечения кривых характеристики ЦН и характеристики системы. Этот показатель важен при выборе агрегата. Имея требуемые величины, определяющие рабочую точку (напор насоса и расход системы), можно подобрать агрегат, отвечающий требуемым характеристикам.
При определении параметра для бытовых систем учитываются протяженность вертикальных и горизонтальных участков, диаметр трубопровода или шланга, наличие регулирующей арматуры и мест изменений диаметра и др. В зависимости от этих данных строится кривая системы, которая может меняться. Характеристики насоса остаются постоянными, т. к. изменение параметров возможны при регулировании оборотов вращения либо при работе нескольких агрегатов в одной системе. Поэтому определение рабочей точки после монтажа нецелесообразно
Какой лучше: обзор скважинных насосов для водоснабжения
Глубинные насосы для скважины необходимо выбирать по совокупности параметров. Данное оборудование приобретается на долгие годы, поэтому главным требованием является его высокое качество. Эксплуатационные характеристики лучших моделей скважинных насосов для водоснабжения представлены в следующей таблице.
| Таблица характеристик глубинных насосов | |||||
| Наименование насоса | Даметр, дюймов | Производительность, м³/час | Напор до, м | Цена, % | Страна призводитель |
| Ручеек-1 | 4 | 1,0 | 60 | 100 | Беларусь |
| Unipump | 4 | 1,8-4,8 | 52 | 400 | Китай, Россия |
| Belamos TF | 3 | 1-3,3 | 60 | 720 | |
| Aquario | 3 | 1,5 | 60 | 1120 | Италия, Россия |
| ESPA | 4 | 4,2 | 60 | 1240 | Испания |
| Pedrollo | 9,0 | 135 | 1400 | Италия | |
| TWU | 3 | 3,8 | 70 | 1400 | Германия |
| Lowara | 4 | 1,4 | 105 | 1440 | Италия |
| Gardena | 4 | 1,5 | 60 | 1560 | Германия |
| Grundfos | 3 | 1,5 | 80 | 2000 | Дания |
| Wilo | 3 | 2,6 | 88 | 2000 | Германия |
Надеемся, что изложенные рекомендации помогут Вам приобрести необходимое оборудование для закачки воды. Следующий далее видеоролик наглядно демонстрирует правила выбора и монтажа скважинного насоса.
Оптимальная глубина погружения насоса
Существуют определенные ограничения по уровню погружения насосного оборудования. Учитываются два ключевых ограничения:
- нельзя допускать соприкосновения насоса и дна скважины;
- над самим насосом в скважине должен быть еще 1 метр воды над оборудованием.
Что касается скважинного дна, такое ограничение устанавливают в связи с твердыми частицами на дне. Во время работы насоса они могут повредить оборудование. Ни в коем случае нельзя допустить поступление этих частиц в механизм насоса. Также при установке насоса на дне скважины вода будет сильно загрязняться. Даже встроенные фильтры не смогут обеспечить чистку. Наряду с этим такое расположение насоса отразится на сроке его эксплуатации.
Что касается уровня воды в пределах одного метра над уровнем насоса, это обусловлено особенностью установки и строения погружного насоса. Вода транспортируется под давлением. Охлаждается агрегат за счет влияния внешних факторов. Если уровень воды над механизмом будет невысоким, есть риски сильного нагрева насоса. Из-за высоких температур двигатель погружного насоса может выйти из строя.
На какую глубину опускать насос в скважину: обзор методов
Есть несколько способов определения глубины погружения насоса в скважину.
Практический метод применяется по ходу монтажа скважинного насоса. Для этого нужно выполнить ряд последовательных действий:
насос опускают на максимальную глубину скважины. Для этого используют страховочный трос;
при достижении скважинного дна, нужно приподнять примерно на 1,5 метра;
насос фиксируют на определенном уровне
В этом положении запускают погружной насос и проверяют качество воды, подаваемой в устройство;
если нужно скорректировать положение насоса, важно сделать это до момента закрепления;
после это фиксируется положение насоса, после чего его крепят.
Динамический метод. Для установки насоса ориентируются на характеристику динамического уровня скважины. Этот параметр считается основным при оценке параметров скважины. Динамический метод – это расстояние между линией земли и слоем воды. Ориентироваться нужно на уровень воды в сезон, когда максимально потребляется влага из источника воды.
В разные поры года уровень испарения влаги может быть разным
Поэтому, важно просчитывать этот показатель с учетом разного уровня влаги. Расчет погружения насоса в скважину определяется с рисками возможного опущения уровня воды
Узнать динамический показатель скважины можно с помощью паспорта. Также нужно подстраиваться под тип насосного оборудования.
По правилам монтажа погружного насоса, ориентируясь на динамический уровень, нужно опускать его не менее чем на 1 метр от расчетного показания. Что касается технических характеристик насоса, учитывают его мощность. Чем выше мощность, тем глубже устанавливают насос в скважину. При игнорировании этого правила есть риски попадания твердых частиц или песка в механизм устройства.
Оптимальная глубина погружения насоса в скважину точно определяется путем расчетом динамического уровня. В технических описаниях насоса обязательно фиксируются:
динамический уровень, определяющий расстояние между уровнем воды и поверхностью земли;
расстояние между землей и устоявшейся линией воды – это статический уровень;
производительность насоса
Для правильной эксплуатации важно, чтобы производительность скважины была определенно меньше самого устройства. Только при таком соответствии мощностей можно достичь правильной эксплуатации.
Как самостоятельно опустить насос в скважину: порядок работ
Чтобы правильно опустить устройство в скважину, необходимо выполнить следующие операции.
Подготовительные работы
Очищаем скважину от мелких частичек загрязнений и песка, прокачиваем. Внимательно осматриваем насос. Нам нужно убедиться в бесперебойной работе клапана, эффективности вращения вала и надежности всех креплений. Обязательно контролируем целостность кабеля и электрической проводки. Уточняем величину зазора между обсадной трубой и рабочей частью насоса. Если он меньше более чем на 5 мм, монтаж прибора производить нельзя.
Устанавливаем треногу или автомобильный кран, которые обычно используются при опускании насоса в скважину. Прежде чем опустить прибор, нужно его подготовить. Подготовка заключается в закреплении троса, электрического кабеля и водопроводной трубы, соединенных с насосом, в единый рукав. Это предотвратит заклинивание оборудования внутри скважины. Скрепляют элементы пластиковыми хомутами с шагом 75-130 см.
Первое крепление делаем в 20-30 см от патрубка насоса. Участки кабеля, которые соприкасаются с хомутом, лучше всего обернуть листовой резиной. При этом нужно следить, чтобы хомут надежно фиксировал резину, но не был чрезмерно затянут, иначе он может повредить изоляцию.
Удобнее всего опускать насос при помощи автомобильного крана или треноги
Спуск оборудования
Процедура проводится очень плавно и осторожно, без резких движений. Стараемся не ударять оборудование о стенки обсадной трубы
Если это невозможно, то придется еще до начала спуска прибора дополнительно защитить его корпус. В процессе опускания устройства оно может наткнуться на преграду и остановиться. В этом случае немного поднимаем насос, а затем продолжаем спуск, слегка поворачивая его в обсадной трубе по часовой стрелке.
Достигнув нужной глубины, закрепляем водопроводную трубу на адаптере. Конец стального троса запаиваем при помощи термомуфты, чтобы он не распушился. Через полтора часа после спуска оборудования в воду, проводим контрольный замер сопротивления обмотки двигателя насоса и изоляции кабеля. Если монтаж проведен правильно, показатели будут соответствовать нормативным.
Пробный запуск
Проводим пробный пуск. Используем для этого специальную автоматическую станцию, которая нивелирует негативное влияние на обмотку электродвигателя возможных перегрузок или короткого замыкания. После пуска измеряем подаваемую нагрузку, которая должна соответствовать параметрам, указанным в технической документации к прибору. Если показатели больше нормативных, задвижку на выходе скважины закрываем и выполняем добавочный отпор, доводя тем самым показатели до оптимальных значений.
Если насос уперся в препятствие, его необходимо немного поднять вверх, затем продолжить спуск, вращая оборудование по часовой стрелке
Спуск насоса в скважину – сложное и ответственное мероприятие. Оно требует большой точности, аккуратности и мастерства. Можно, конечно, внимательно прочитать инструкцию и попытаться сделать все самостоятельно, однако риск столкнуться с проблемами очень высок. Если насос застрянет в обсадной трубе, а это случается достаточно часто, извлечь его будет крайне сложно, что повлечет за собой дополнительные расходы и потерю времени. Поэтому тем, кто не имеет опыта проведения таких работ, лучше обратиться к профессионалам, которые быстро и качественно выполнят все необходимые манипуляции.
Доступность глубинных погружных насосов позволило загородным жителям приблизится к городской цивилизации. Пробурив скважину и установив насос, можно организовать простейший водопровод, который будет подавать воду в дом. При этом отпадает необходимость каждый день ходить за водой с ведрами. Правда, монтаж насоса в скважину – дело непростое. К тому же всегда присутствует вероятность, что этот агрегат по каким-либо причинам откажет в работе. И тут перед хозяином загородного дома встанет вопрос, как правильно проводится замена насоса в скважине. Чтобы разобраться во всех поставленных вопросах, разберемся с монтажом.
Подбор комплектующих глубинного насоса
Неопытные домовладельцы иногда думают, что на выборе насоса все заканчивается, но чтобы система, погруженная в скважину, нормально работала, вернее, вообще работала, необходимы некоторые комплектующие.
- Латунный переходник, который соединяет трубу с насосом.
- Напорную трубу — для передачи воды из скважины к гидроаккумулятору. Предпочтительней выбрать трубу высокого давления (10 атм.). Для насосов, погруженных в скважину глубиной более 60 м и работающих с объемом более 200 л, рекомендуют трубу (16 атм.).
Комплектующие для насоса
- Стальной трос (лучше из нержавейки). На нем насос опускают в скважину и фиксируют на необходимой высоте.
- Зажимы для троса, с их помощью трос закрепляют на оголовке и к насосу.
- Водонепроницаемый кабель для агрегатов с питанием 220 В нужен 3-х жильный, а если с 380 В, то 4-х жильный.
- Термоусадочная муфта – для соединения подводного и насосного кабеля.
- Оголовок – закрывает отверстие скважины и служит местом крепления троса.
- Реле давления и манометр. Некоторые модели производятся уже со встроенной автоматикой. Реле подбирают по максимальному значению тока для конкретной модели насоса.
- Переходники, адаптеры и тройники. Их количество зависит от особенностей системы подачи воды.
- Гидроаккумулятор. Для семьи из трех-четырех человек лучше выбрать бак не менее 100 л, чем больше его объем, тем реже будет включаться насос.
Что следует учесть при выборе глубинного насоса для дома
Чаще всего глубина скважины составляет от 20 до 40 метров. Какой в этом случае агрегат подойдет? Чтобы определить, какой именно скважинный насос лучше подобрать, нужно учитывать множество факторов. К ним относятся следующие характеристики: точная глубина скважины и ее диаметр, скорость наполнения водой, качество проведенных буровых работ, величина необходимого напора и так далее.
На скважины более 20 метров устанавливаются исключительно глубинные насосы, поверхностные модификации просто не рассчитаны на эксплуатацию в таких условиях.
Рассчитаем производительность насоса, исходя из расхода воды
Для правильного выбора насоса его производительность является важнейшей эксплуатационной характеристикой. Она определяется объемом жидкости, прокачиваемой агрегатом в единицу времени, и измеряется чаще всего в кубических метрах в час. При выборе глубинного насоса, прежде всего, следует учесть количество воды, необходимое для удовлетворения потребностей всех членов семьи, проживающих в доме. Агрегат должен обеспечивать подачу этого объема жидкости в водопроводную сеть.
Он определяется сложением параметров водозабора всеми приборами в жилых помещениях и хозяйственных постройках. Сюда следует прибавить расход воды на полив огорода.
Следует понимать, что не все точки водозабора работают одновременно, и поэтому определяется мгновенный и долговременный расход воды, их значения складываются и делятся пополам, это и будет искомая цифра.
Вычисляем напор погружного агрегата по высоте подъема воды
Напор погружного агрегата определяется высотой, на которую он способен поднять водяной столб. Существуют специальные формулы расчета этого параметра, учитывающие множество факторов. Упрощенно величина необходимого напора, который должен обеспечивать погружной агрегат для конкретной скважины, определяется следующим образом.
К глубине скважины, выраженной в метрах, прибавляется цифра 30. Полученный результат увеличивается на десять процентов, итогом будет высота водяного столба, которую должен обеспечивать погружной насос. Например, если глубина скважины двадцать метров, то прибавив тридцать и увеличив сумму на десять процентов, получим пятьдесят пять метров. Именно такой напор должен обеспечивать погружной насос в данном случае.
Определяем глубину погружения насоса
Насосное оборудование должно постоянно находиться в толще воды, иначе оно быстро выйдет из строя из-за перегрева движущихся элементов его конструкции.
Важно таким образом заглубить насос в скважину, чтобы при максимальном заборе воды ее уровень успевал восполняться за счет притока.
При откачке воды из скважины ее верхний уровень непостоянен, то есть изменяется динамически. Минимальный динамический уровень образуется при длительной работе погружного насоса, и выше этого уровня его располагать нельзя, иначе оборудование выйдет из строя. Минимальный динамический уровень зависит также от притока воды в скважину, то есть ее дебета.
Эти характеристики напрямую влияют не только на необходимую глубину погружения насоса, но и на такие его параметры, как мощность и производительность. Если скважина бурилась своими руками, никакой документации на водоносный источник, конечно же, нет. В этом случае для определения необходимой глубины погружения насоса подойдет простой практический способ. Он заключается в следующем:
- закрепленный на тросе погружной насос опускается на дно скважины;
- затем он поднимается приблизительно на два метра и включается;
- если при тестовом запуске в течение часа напор и качество воды хорошие, это положение оборудования пригодно для эксплуатации;
- при выходе загрязненной илом и песком жидкости насос поднимается на пятьдесят сантиметров, и тест повторяется;
- в случае резкого снижения напора выходящей воды насос немедленно выключается и опускается глубже;
- в найденном оптимальном положении насос фиксируется для постоянной работы.
Не забываем учесть диаметр скважины
Диаметр скважины должен позволять свободно поднимать и опускать насосное оборудование, это необходимо учитывать при его выборе. Стены скважины образованы трубой. Лучше использовать трубы диаметром четыре дюйма, вследствие того, что большинство модификаций погружных насосов рассчитаны на применение трубы такого диаметра, хотя иногда применяются и трехдюймовые трубы.
Пределы глубин размещения электронасоса в скважине
Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.
Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

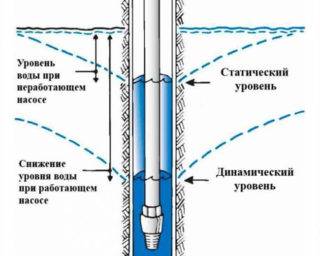

Рис. 3 Показатели уровня воды
Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.
К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.
Методы определения глубины
Вычислить глубину погружения водяного насоса в скважину можно практическими и математическими способами. Специалисты с целью экономии средств используют следующий метод:
- К оборудованию привязывается капроновый шнур или стальной прочный трос с полиэтиленовой оплеткой.
- На максимально допустимую глубину опускается глубинное оборудование.
- Как только насос коснулся дна, его поднимают приблизительно на 2 метра. Этого расстояния будет достаточно для расположения устройства посередине водоносного пласта.
- Трос фиксируется на поверхности почвы. Как правило, используют бревно или крышку, которая будет герметично закрывать колодезную шахту.
- Проводится пробный запуск для проверки работоспособности.
Такой метод целесообразно использовать, если глубина залегания водоносного слоя не более 15 метров. Если речь идет о скважинах глубиной 50-60 и более метров, к механическому способу прибегать нельзя. Шахты с такой глубиной бурят после проведения расчетов и получения разрешения на проведение работ, поэтому сведения о максимально допустимой глубине залегания насоса в колодезную шахту уже должны быть.
Метод применения динамической характеристики скважины
Динамическая величина нестабильная. Отталкиваясь от условия использования источника, показатель будет постоянно изменяться. При откачке объем уменьшается
Для вычисления оптимальной глубины погружения глубинного насоса рекомендуется за основу брать динамическую характеристику. Эта величина отражает расстояние между поверхностью зеркала воды, в которую опущена водоносная труба, и поверхностью почвы. Уровень воды при этом подсчитывается с включенным оборудованием и в период с максимальным потреблением воды (как правило, это летние месяцы).
Проще вычислить оптимальную глубину, если в техническом паспорте скважины указаны еще величины статического уровня и дебита источника.
Дебит источника – это его производительность: какой объем воды она способна восполнять за единицу времени. Если мощность глубинного насоса превышает дебит скважины, последняя в конечном итоге просто высохнет.
Существует много сторонников, как придонного монтажа глубинного насоса, так и его установки в верхней части обсадной трубы. Каждый из этих видов имеет достоинства и недостатки, поэтому перед принятием решения следует внимательно с ними ознакомиться
Желательно также брать во внимание стандартные советы и рекомендации:
При покупке глубинного насоса важно анализировать и сопоставлять производительность оборудования с дебетом источника.
Прежде чем приступать к монтажу водяного агрегата, важно ознакомиться с его техническими и эксплуатационными характеристиками.
Оборудование рекомендуется не ставить на дно скважины, поскольку оно быстро забьется илом, песком и мелкими водорослями. Устройство лучше устанавливать на специальный поддон, который обезопасит от забивания трубопровода и хорошо отразится на качестве колодезной воды.
Если глубинный насос требуется устанавливать над зеркалом воды, скважину рекомендуется дополнительно оснащать датчиком «сухого хода» — поплавка, который обеспечит своевременное включение и отключение оборудования в зависимости от уровня воды в скважине или же сразу приобретать модификации, оснащенные специальными датчиками.. Правильно вычисленная глубина погружения насоса в скважине благоприятно отразится на качестве воды и эксплуатационном сроке всей системы водоснабжения
Правильно вычисленная глубина погружения насоса в скважине благоприятно отразится на качестве воды и эксплуатационном сроке всей системы водоснабжения.
