Мультисплит системы кондиционирования: расчет, виды, заправка

История возникновения

Стремление получить в своем доме прохладный свежий воздух толкнуло человека к созданию кондиционера. Но появлению этого прибора предшествовала долгая история попыток создания универсального устройства за контролем состояния окружающей среды.

Человечество заметило, что прохладный и свежий воздух всегда появляется возле воды. Так появились первые предпосылки к изобретению. Ученые древней Персии изобрели вентиляционные шахты, на дне которых лежал материал, вбирающий в себя влагу, испарения воздуха, грунтовые воды. Увлаженный таким образом воздух попадал в дома.

Европа 19 века славилась попытками увлажнения воздуха при помощи ледяных установок. Так, английский ученый У.Уайтли соединил полость со льдом и вентилятор. Воздух проходил сквозь лед и, тем самым, охлаждался.

Чем отличается сплит система от кондиционера

Отличий между этими устройствами нет — это один и тот же девайс. По сути, сплит-система — одна из разновидностей кондиционера, состоящая из одного, двух или более блоков.

К одинарным относятся обычные кондиционеры, которые устанавливаются на окне, в автомобилях или бывают мобильными. К последней категории как раз относятся сплит-системы.

Сам термин появился с английского и означает «split system» или «раздельная система», состоящая из внешнего и внутреннего блока.

В обычном кондиционере (мобильном или оконном) главные части находятся в одном корпусе. Это приводит к высокому уровню шума (до 50 децибел).

Заснуть при работе такого устройства крайне трудно, из-за чего было решено поделить его на два комплекта. Первый (шумный) устанавливается на улице, а второй (тихий) — непосредственно в комнате.

Многие считают, что наружная часть нужна для втягивания воздуха. Но это не так. На практике забор воздушного потока берет на себя внутренний блок, находящийся внутри комнаты и не доставляющий проблем пользователям в плане шума.

Но есть и такие модели, в которых воздух забирается с внешней части, после чего охлаждается, а уже после подается в комнату.

В целом, можно выделить несколько отличий между сплит-системой и кондиционером:

Дизайн. Мобильные и оконные девайсы имеют большие размеры, а внутренние блоки имеют стильный внешний вид и могут монтироваться в разных местах.
Подогрев. Современные сплит-системы способны не только охлаждать, но и греть воздух.
Установка. Раздельные системы сложнее монтировать, но они имеют больше возможностей. Кондиционеры проще в установке — их достаточно подключить к розетке, вывести трубку с конденсатом и пользоваться.

Отличия сплит-системы от обычного кондиционера.

Конструктивные особенности	Сплит-система	Кондиционер
Количество блоков	Два блока, внешний и внутренний	Моноблок
Особенности установки	Внешний блок монтируется снаружи и выполняет роль конденсата (состоит из компрессора, вентилятора и системы конденсации), а внутренний блок монтируется внутри помещения и состоит из испарителя и вентилятора.	Устанавливается в оном месте, к примеру, в автомобиле или в окне. Все элементы монтируются в одном корпусе.
Сложность установки	Кассетный и канальные системы сложно монтировать. Настенные и потолочные устанавливать проще.	Просты в установке.
Подключение других блоков	Возможно к одному внешнему блоку подключить несколько внутренних	—

Стоимость

Стоимость таких систем кондиционирования очень высокая. Существует огромное количество марок кондиционеров. Ниже в таблице приведены примеры наиболее популярных брендов с примерной стоимостью.

Общая площадь офисных помещений	Mitsubishi Heavy (KX и KX2)	Mitsubishi Electric (Citi Multy)	Daikin (VRV Plus)	Sanyo (ECO Multi)	Диапазон цен
до 500 м2	170 $/м2	205 $/м2	250 $/м2	140 $/м2	140–250 $/м2
от 500 до 1500 м2	160 $/м2	185 $/м2	220 $/м2	130 $/м2	130–220 $/м2

Видео: мультизональные системы кондиционирования Daikin VRVIII

https://youtube.com/watch?v=dMK4116g2qI

Таки образом, становится понятно, что такие мощные и дорогостоящие системы кондиционирования целесообразно устанавливать в бизнес центрах, торговых центрах, музеях, лабораториях и т. д. В общем туда, где большая площадь нуждается в подогреве или охлаждении температуры воздуха. Естественно для личных целей его использовать нет нужды, хотя и не запрещено.

Уместность «двойной» сплит-системы

В частном секторе обычно нет проблем с установкой нескольких приборов для разных помещений. Но если владелец не желает портить фасад несколькими громоздкими коробами, тоже есть смысл рассмотреть мульти-сплит.

Многоэтажки бизнес-класса оборудованы централизованными системами, поэтому вопрос кондиционирования отдельно взятой квартиры снимается. В остальных случаях монтаж климатического оборудования должен соответствовать определенным правилам.

Габариты устанавливаемых подвесных блоков, например, канальных или кассетных системы, ограничены высотой потолков. Установлена квота и на общее энергопотребление в квартире, которое регулирует мощность подводимого электричества. Но больше всего правил касается внешних блоков.

В Европе внешние блоки давно монтируются на крышах или выводятся на внутреннюю сторону двора, что сохраняет эстетичность фасадов

На фасаде и с внешней стороны некоторых зданий монтаж климатического оборудования запрещен законом или индивидуальными эксплуатационными правилами. Но жильцам предложены выделенные места для таких целей на балконе, крыше, техническом этаже, в специальных нишах.

На небольших площадках квадратных метров недостаточно. Одной квартире обычно выделяют всего одно место размером около 60 см на 1,5 м. Самым целесообразным решением в этом случае станет установка упрощенной системы мульти-сплит.

Как часто заправлять домашний охладитель

Закачка фреона в сплит-систему производится в трех случаях:

в процессе монтажа или переустановки на новое место;
после ремонта, подразумевающего отключение фреоновых магистралей;
в результате утечки хладона из контура.

Охладители — моноблоки значительно реже теряют газообразный фреон, нежели сплиты с внешними коммуникациями

Вообще-то, после установки нового кондиционера заливать фреон нет нужды – производитель закачивает газ в наружный блок. Аналогично поступают грамотные мастера – при ремонте либо демонтаже сплита хладон перекачивается в теплообменник внешнего модуля. Первые два случая подразумевают потерю вещества из-за неудачных действий.

На недостаточное количество фреона в системе климатического агрегата указывают следующие признаки:

снижается эффективность охлаждения – вентилятор внутреннего блока гонит теплый воздух;
компрессор безостановочно работает в режиме полной нагрузки;
инверторный кондиционер уходит в ошибку и часто отключается (дисплей показывает код неисправности);
расположенный на внешнем блоке сервисный порт, куда приходит жидкостная магистраль, покрывается льдом;
под воздействием давления фреона на прохудившемся соединении появилось масло;
обмерзание испарителя внутреннего модуля.

Полный набор последствий — газовый сервисный порт в масле, жидкостный покрылся инеем, на фото справа – обмерзший испаритель внутреннего блока

На видео и сайтах компаний, занимающихся инсталляцией холодильных машин, встречается рекомендация: бытовые кондиционеры необходимо заправлять чуть ли не ежегодно. В действительности правильно установленный сплит спокойно служит без дозаправки по 3—5 лет, поскольку через надежные соединения большой объем хладона вытечь не может.

Если вышеперечисленные признаки наблюдаются часто, нужно разбирать стыки и проверять качество вальцовки. Заводской брак внутри агрегатов – редкость даже для «китайцев».

Особые расчетные условия

Существует ряд факторов, дополнительно влияющих на микроклимат и, соответственно, на требуемую мощность охлаждения. Чтобы впоследствии не попасть в ситуацию, когда установленный агрегат работает не выключаясь круглые сутки, нужно учесть такие условия:

Комната расположена на последнем этаже здания.
Нестандартные окна с большой площадью остекления или часть светопрозрачной кровли.
В помещении постоянно находится большое число людей (офис).
Частое проветривание или высокая инфильтрация наружного воздуха внутрь здания.
Большое количество бытовой или оргтехники.

В этом случае рекомендуется расчетную холодопроизводительность кондиционера увеличить, применив коэффициент от 1.2 до 1.5.

Ближе к цифрам.

Важно знать!

Холодопроизводительность и электропотребление — разные вещи. Потребляемая мощность сплит-системы показывает, сколько энергии потребляет кондиционер из сети, а мощность охлаждения/нагрева — сколько система производит полезной работы. К примеру, у модели «семерки» — холодопроизводительность 2,0 кВт, но это не значит что кондиционер тянет у вас из розетки 2000 Вт, кондиционер тянет из розетки всего 700 Вт. Вы всегда найдёте эту информацию в каталоге или инструкции на модель. Также эта информация всегда отображается на шильдике модели.

Кондиционеры различаются по мощности, ведь есть помещения площадью 20м2, а есть и 120м2, и правильно понимать что для них нужны разные кондиционеры по мощности, потребление электроэнергии у которых будет так же разным. Благо все производители стандартизировали кондиционеры по типовым значениям мощности. Для наших помещений как правило применяются следующие по мощности модели:

Какой должен быть объем хладона

Заправка домашнего кондиционера невозможна, если не ознакомиться с устройством прибора.

В конструкцию входят:

Замкнутый контур. Служит для размещения фреона, который постоянно циркулирует.
Компрессор. Используется для повышения температуры газа.
Конденсатор. В нем горячий фреон под высоким давлением отдает тепло, переходя в жидкое состояние.
Испаритель. Применяется для испарения жидкости после распыления в расширительном клапане.

Для исправного функционирования агрегата, нужно своевременно ремонтировать компрессор, если он выходит из строя. Необходимо регулярно проверять герметичность соединительных участков и осуществлять заправку бытовых кондиционеров. Прежде, чем заниматься заправкой агрегата самостоятельно, нужно выяснить, сколько фреона в кондиционере.

Агрегат состоит из двух блоков. Один монтируется внутри помещения, второй – снаружи. Отсеки соединены между собой хладотрассой, по которой проходит электрический кабель и дренажная система. По трассе осуществляется циркуляция фреона. Для изготовления хладотрассы используются медные трубки с небольшим диаметром.

Количество хладона зависит от протяженности хладотрассы и потребляемой мощности прибора. Однозначного значения для конструкций не существует. На заводах-изготовителях кондиционер заправляется учетом длины хладотрассы. Как правило, длина медных трубопроводов не бывает менее 3 м. На заводе на каждый метр трассы заправляется 0,15 кг хладона. К этому весу добавляется показатель мощности компрессора.

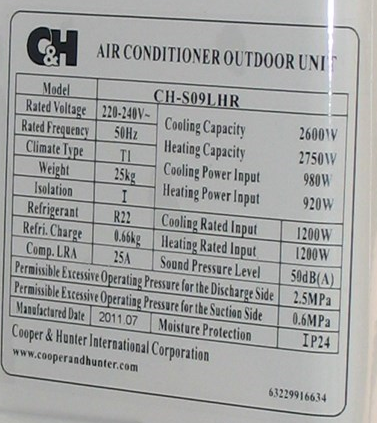

Какое количество хладона находится в установке и сколько нужно дозарпавить, можно узнать на металлической табличке – шильде. Располагается шильда внутри корпуса агрегата. Дозаправка кондиционеров фреоном производится у сетом указанных показателей. Высчитать количество газообразного вещества можно с помощью манометра.

Устройство

При рассмотрении сплит-системы кондиционирования необходимо изучить конструктивные особенности каждого из блоков.

В составе внутреннего компонента входит:

Испаритель — радиатор, разделенный на множество пластин. Используется для передачи холода от фреона, расположенного внутри радиаторного узла.
Вентилятор — вал с лопастями, используется для прогона воздушного потока через радиатор (испаритель).
Фильтры. Условно бывают нескольких видов: тонкой / грубой чистки, плазменные. Расположены под крышкой. Грубые фильтрующие элементы нуждаются в периодической очистке, а тонкие — монтируются на грубые фильтры и тоже нуждаются в чистке.
Лоток для дренажа. Собирает воду, которая появляется при работе кондиционера. На следующем этапе жидкость отводится через дренажную трубку
Электронная плата управления. Объединяет все электрическое оборудование, датчики и другие элементы. Берет на себя функции управления всеми компонентами сплит-системы.
Корпус. В нем собраны все компоненты блока, отличаются в основном только дизайном.

Современные внутренние блоки имеют много встроенных функций. К основным можно отнести управление температурой, таймер, дисплей с подробной информацией о климате, очистка воздуха от пыли / дыма, ионизация воздуха и т. д.

Что касается наружного блока, то он устроен по-другому:

Конденсатор — радиатор из меди или алюминия. Предназначен для обмена теплом между окружающей средой и фреоном. При работе системы охлаждения происходит конденсация фреона и его переход из газообразного в жидкое состояние.
Компрессор — сжимает рабочий газ и обеспечивает его движению по контуру устройства.
Вентилятор — создает воздушный поток, который проходит через конденсатор. В дорогих устройствах предусмотрена функция регулирования частоты вращения.
Фреонный фильтр — находится под компрессорным узлом, защищает от проникновения медной стружки или иного мусора.
4-ходовой клапан — работает на нагрев и охлаждение, применяется для изменения потока фреона внутри системы при изменении режима.
Электрическое оборудование. Применяется для управления сплит-системой. В устройствах инверторного типа плата находится во внешнем блоке.
Корпус — объединяет все элементы устройства, обеспечивает защиту от негативных факторов.

Внешний блок ставится на фасаде, на крыше, балконе / лоджии, в коридоре, на лестницах или в вестибюле метро.

Установка компрессора во внешний блок позволяет уменьшить шум классической сплит-системы до 24-26 децибел.

Способы расчета мощности

В действительности методик определения холодильной мощности для помещения существует не так уж много:

С помощью специальных калькуляторов, размещенных на интернет-ресурсах производителей или крупных дилеров, продающих холодильную бытовую технику.
По квадратуре комнаты.
По формулам с учетом объема помещения и тепловых источников в нем.
Теплофизический расчет ограждающих конструкций для летнего времени с учетом дополнительных теплопоступлений.

Из 4 перечисленных методов обычному домовладельцу, желающему подобрать кондиционер для комнаты, доступны первые 3, последний способ достаточно сложен и ним пользуются инженеры – проектировщики в своих расчетах.

Технология работы сплит-системы

Чтобы понять, какое давление в сплит-системе необходимо, следует рассмотреть с основной технологией работы всего устройства.

Она основывается на применении в быту закона физики о свойствах жидкости. Так, испаряясь, она способна вбирать в себя тепло. При переходе жидкости в газообразное состояние тепло выделяется в атмосферу.

Для регулирования движения основного хладагента фреона используется внешний компрессор.
Чтобы хладагент смог из жидкого состояния перейти в газообразное, используется испаритель.
Чтобы фреон снова перешел в состояние жидкости, необходим конденсатор.
Для корректного изменения состояния фреона необходимо низкое давление в сплит системе. Его обеспечивает вентиль терморегуляции.
Для увеличения эффективности и ускорения работы прибора устанавливают вентиляторы.

Так, во внешней части прибора всегда должно быть высокое давление. А во внутренней – низкое.

Преимущества

Каждый бренд тщательно подбирается, перед тем, как попасть в наш магазин. Наши аналитики и инженеры с разных точек зрения рассматривают отдельные модели и целые бренды. Самая главная ценность – это качественный, надёжный продукт для вас.

Особое внимание уделяется современным технологиям в климатическом оборудовании:

Инверторный компрессор позволяет экономить нашим клиентам киловатты на электроэнергии;
Ночной экономичный режим или режим комфортного сна позволяет вам спать в комфорте, — дисплей отключается, обороты барабана снижаются на минимум;
Интеллектуальное Smart управление воздушными потоками в зависимости от присутствия человека в комнате;
Тройная очистка воздуха даёт свежесть и абсорбирует все неприятные запахи в квартире;
Низкий уровень шума сделает использование незаметным для окружающих;
Компактные размеры и современный дизайн впишет в любой интерьер это полезное устройство;
Функция самоочистки обеспечивает бесперебойную работу и регламентирует безопасность при использовании;
Самодиагностика выдаст ошибку если таковая вообще возникнет, не надо никому звонить и платить деньги за диагностику .

Это далеко не все преимущества, присутствующие в современном климатическом оборудовании, но это та основа, которая способна дать уверенный скачок повышения уровня жизни в квартире.

Купить мульти сплит системы в Москве вы можете в нашем магазине по лояльным ценам в этом сегменте, и быть уверенным в отличном качестве товара и установки;

Огромный опыт наших менеджеров позволяет подобрать человеку нужный мульти кондиционер за считанные минуты, исходя из его потребностей.

Наши техники знают установку, как инженеры, и каждый шаг установки мульти сплит системы на особом контроле. Правильный расчёт мощности на квартиру и качественная установка, позволяет давать гарантии на свою работу.

Как подобрать кондиционер по мощности

Выбрать подходящую для дома климатическую систему – трудоемкий процесс.

При этом следует брать во внимание следующие параметры:

Площадь комнаты.
Уровень мощности прибора.
Силу имеющейся электропроводки.
Систему вентилирования помещения.

Тем не менее, при внимательном рассмотрении всех этих параметров можно найти «золотую середину», подобрав необходимую для дома технику.

Для комнаты

При расчете холодопроизводительности кондиционера в комнате необходимо ориентироваться на уровень мощности прибора. Чем она приемлемее, тем будет быстрее производиться охлаждение, а значит, в квартире будет оптимальным климат.

Уровень производительности устройства в комнате зависит от следующих параметров:

Размеры и количество окон

Через стекло оконных проемов внутрь проникают лучи солнца, нагревающие воздух внутри комнаты. Поэтому производя подбор соответствующей сплит-системы необходимо учитывать оконную площадь, выходящую на солнечные стороны.

Показатель площади

Согласно принятым нормам каждые 10м2 объема комнаты требуют затрат мощности кондиционера в 1 кВт

Если данный параметр не брать во внимание, в помещении будет недостаточный либо избыточный уровень холодопроизводительности. В результате в комнате даже при работе климатического прибора будет жарко либо холодно!

Число жителей

Важно вести учет постоянного количества человек, находящихся в комнате. В течение суток человеческому телу свойственно выделение до 100 Вт тепла, если он находится в состоянии покой. При физической активности этот параметр удваивается! Так, для комнат, где постоянно находится не менее 2-х человек, нужна система с холодопроизводительностью не менее 200 Вт мощности

При физической активности этот параметр удваивается! Так, для комнат, где постоянно находится не менее 2-х человек, нужна система с холодопроизводительностью не менее 200 Вт мощности.

Уровень потолка

Расчет мощности кондиционера для квартиры следует производить с учетом высоты потолков. При их размещении на уровне более 3-х м. необходима климатическая система с некоторым запасом холодопроизводительности.

Подбирать сплит-систему для комнаты следует и при учете:

внешнего вида агрегата;
функциональности;
сроков эксплуатации.

Выбирать климатическую систему для комнаты желательно с учетом этажности квартиры. При ее размещении на последних этажах, температура внутри всегда будет выше из-за близкого расположения крыши.

Вам будет интересно: Ошибки в кондиционерах разных моделей

Другой площади помещения

Грамотно подобрать климатическую систему для любой площади помещения можно с помощью онлайн-калькулятора, имеющегося на многих сайтах в виртуальном пространстве.

Работать с ним очень просто:

Рассчитываем площадь необходимого пространства.
Узнаем высоту потолков с количеством оконных проемов
Забиваем данные параметры в определенные поля на экране.
Нажимает на окошко «рассчитать».
Получаем готовый результат для отдельного строения.

Еще есть специальные таблицы, помогающие правильно подобрать описанную технику для каждого конкретного случая. Внимательно вчитываясь в их значения, можно грамотно выбрать требуемый показатель мощности для любого помещения. При грамотном выборе сплит-системы можно без переплат за электроэнергию обеспечивать наиболее благоприятную температуру для всей семьи.

Специфика монтажа и эксплуатации

Если сравнивать стоимость монтажа двух отдельных кондиционеров и двойной сплит-системы, сумма получится приблизительно одинаковой. Причина — аналогичная протяженность трасс. Цена установки напрямую зависит от длины межблочных соединений, кабеля, фреоновых трубок.

Когда установка кондиционера проводится в условиях общего ремонта, целесообразно разбить монтаж сплит-системы на 2 этапа.

Сначала проштробить стены, провести закладку межблочных коммуникаций, закрепить наружный блок, а внутренним оборудованием заняться уже после чистовой отделки помещений.

Наружный блок на фасаде лучше размещать под окном, чтобы у мастера был к нему доступ во время техобслуживания.

Наружный блок работает на полную мощность, даже если включен кондиционер только в одной комнате. Это увеличивает расход электроэнергии на один прибор.
Одновременно на тепло и холод два устройства работать не могут. Но если система поддерживает режим вентиляции, можно включать в одной комнате обогрев, а в другой выставлять вентиляцию.
При поломке одного наружного блока без кондиционера останутся сразу две комнаты.

Внутренним блокам вне зависимости от их количества нужно устраивать периодическое санитарное обслуживание.

Плесень на ребрах испарителя и турбинах вентилятора вполовину снижает производительность прибора, способствует появлению неприятного запаха.

Ключевые достоинства и недостатки

Современные инверторные мульти сплит системы могут похвастаться множеством плюсов и сравнительно небольшим количеством минусов. Давайте рассмотрим их подробнее.

Плюсы:

В зависимости от модели мультисплит кондиционеры имеют множество параметров для регулировки: от температуры охлаждения до влажности воздуха;
К одному наружному блоку можно подключить до восьми внутренних блоков. Это очень удобно, если вы планируете пользоваться кондиционером в нескольких комнатах, в том числе одновременно;
Чем меньше наружных блоков на фасаде здания, тем лучше

Это особенно важно, если кондиционер монтируется на историческом здании;
При техническом обслуживании необходимо обслуживать один наружный блок вместо нескольких. Так вы экономите немало средств, особенно, если блок смонтировать на большой высоте.

Это лишь основные из преимуществ мультисплит-систем. Современный кондиционер может не только охлаждать воздух, но и нагревать и очищать его

Это очень важно для создания благоприятного микроклимата в квартире или офисном помещении. Дорогие модели мультисплит кондиционирования позволяют регулировать влажность воздуха и задавать другие, более точные настройки

Минусы:

Мультисплит-систему нужно запроектировать еще на этапе черновой отделки;
Без продуманного проекта вы рискуете получить неэстетичный или просто неэффективный кондиционер, который еще и дорого стоит;
Монтаж и техническое обслуживание должно осуществляться только профессионалами. Надежность и долговечность кондиционера существенно снизится, если доверить эту работу новичку или специалисту другой области.

Как видите, минусов немного. Их вполне можно избежать еще на этапе проектирования и при подборе специалистов для монтажа мультисплит-системы. Помните, что такие системы являются технически сложными агрегатами. Отнеситесь серьезно к их покупке и эксплуатации.

Экономия средств по сравнению с вызовом мастера

Зная потребность в материалах и оборудовании, несложно подсчитать, насколько выгодна дозаправка кондиционера, выполняемая своими руками. Стоимость аренды берем на интернет-ресурсах компаний, предлагающих данную услугу в Московской области:

вакуумный насос + коллектор со шлангами – 700 руб. в сутки (12.5 у. е.);
полный комплект, включающий баллон с газом, манометрическую станцию и насос, — от 1000 руб./сутки (18 у. е.);
самый дорогой тип фреона — R410а — 650 руб. за 0.6 кг (12 у. е.).

Примем в расчет более дорогостоящий вариант – аренда оборудования плюс покупка фреона: 700 + 650 = 1350 руб. (24.5 у. е.). Минимальная стоимость заправки сплит-систем, декларируемая различными компаниями, составляет 2000 руб. (35 у. е.). Выгода от самостоятельного проведения заправочных работ не слишком велика – 650 руб. или 10.5 у. е.

Учтите ряд противоречивых факторов:

Чтобы арендовать оборудование и приспособления, нужно затратить личное время.
Цены, указываемые в интернете, могут быть занижены ради привлечения клиентов либо попросту устареть.
Нередко фирма начисляет дополнительные расходы за выезд либо выставляет счет за каждую работу отдельно – вакуумацию, диагностику и заправку.
Существует вероятность, что «дешевые» мастера выполнят работу некачественно и спустя год хладон снова улетучится.
Не учтена стоимость аренды электронных весов. Допускается применение настольных кухонных весов, рассчитанных на измерение массы до 20 кг с точностью отображения до 1 грамма.

Причины утечки

Причин утечки фреона несколько.

К ним относятся:

Ошибки при установке. Медные трубки, применяемые для циркуляции хладагента, развальцовываются во время установки конструкции.
При транспортировке. Во время перевозки количество хладона может немного уменьшиться. То же происходит при демонтаже и повторном монтаже.
Появление зазоров между соединительными элементами.

Пользователю не сложно определить самостоятельно, что в агрегате произошел сбой.

Признаками являются:

Слабое охлаждение или нагревание воздуха;
Непроизвольное отключение датчика компрессора, служащего для защиты;
Образование на деталях масла и запах гари, когда прибор включается;
Темная теплоизоляция на компрессоре;
Сгоревшее изоляционное покрытие около капиллярной трубки;
Образование льда на патрубках блока, расположенного снаружи.

Своевременно обнаруженная утечка поможет избежать выхода из строя прибора и денежных затрат.

В результате длительной утечки возникают следующие проблемы:

Перегрев компрессора. В связи с недостаточным количеством фреона, компрессор будет постоянно перегреваться, и в результате сломается.
Поломка блоков и узлов. Детали связаны с компрессором.
Потеря масла. При образовании течи, масло выливается, что вредит конденсатору.
Проникновение влаги. Через щель в систему может попасть влага.

Методы контроля количества фреона

Выясняя, как самому заправить сплит систему фреоном, следует помнить, что количество хладагента должно быть достаточным, но не чрезмерным. Если в контуре будет слишком много газа, работа устройства будет серьезно нарушена, поскольку хладагент просто не будет успевать испаряться. Это может серьезно повредить компрессор.

Такая ситуация для устройства хуже, чем если в системе будет недоставать несколько граммов хладагента. Поэтому во время заправки нужно организовать контроль количества фреона, поступающего в систему.

Делают это следующими способами:

измеряя изменение массы баллона с хладагентом;
учитывая давление в системе, которое должно достичь определенного показателя;
оценивая состояние контура через смотровое стекло;
учитывая изменение температуры у вентилятора внутреннего блока.

Самый простой способ контролировать количество фреона – фиксировать изменение веса баллона. Для этого перед заправкой емкость с хладагентом ставят на весы, обнуляют результат и наблюдают за изменением показателей при открытом кране баллона.

Как только его вес уменьшится на необходимую величину, заправку сразу же прекращают. Конечно, этот метод используется только для полной заправки контура. Если нужно просто дозаправить систему, то предварительно нужно узнать вес хладагента, который уже имеется внутри, а в домашних условиях это сделать затруднительно.

Существуют профессиональные весы, предназначенные для этих целей, но многие мастера обходятся недорогими бытовыми моделями.

Прибор должен соответствовать следующим требованиям:

грузоподъемность – не менее 20 кг;
градация шкалы – от 100 г;
наличие опции взвешивания тары.

Удобнее всего использовать электронные весы, по которым проще отслеживать изменение веса емкости с хладагентом.

Другой доступный вариант – довести давление внутри контура до нужного показателя. Чтобы выполнить такую заправку, понадобится манометрический коллектор. С помощью этого прибора оценивается давление внутри системы.

Хладагент подают на контур небольшими порциями, постоянно сверяя сведения о давлении с нормативным показателем, пока не будет достигнуто совпадение.

До заправки системы хладагентом необходимо выяснить, почему возникла утечка, а затем устранить обнаруженные неполадки. Повторная проверка выполняется после окончания работ

Коллектор – достаточно дорогое оборудование, которое не имеет смысла покупать, чтобы использовать один раз в несколько лет. Он пригодится не только на этапе закачки фреона, но также и при осушении и вакуумировании системы. Можно занять такой прибор у знакомого мастера или арендовать в специализированной точке.

Метод с применением смотрового стекла доступен профессионалам. Он состоит в том, чтобы наблюдать за состоянием потока хладагента, отслеживая момент, когда из него исчезнут пузырьки воздуха. В домашних условиях часто используются первые два метода.

Измерение температуры – простой, но не слишком надежный способ. У вентилятора при заполненном контуре температура обычно должна составлять около восьми градусов, хотя существуют модели, для которых этот показатель равен пяти, допускается отклонение на пару градусов. Хладагент вводят малыми порциями, периодически делая замеры.

Правила дозаправки

Для того чтобы самостоятельно и без ущерба для устройства выполнить заправку, следует придерживаться определенных правил.

Одним из самых простых и безопасных способов дозаправки является метод использования веса. Вся необходимая информация указывается на табличке, закрепленной на корпусе устройства. Новым внешним блокам не нужна дозаправка, если длина трубопроводов не больше указанной заводом-изготовителем.
Сплит – системы, которые уже давно эксплуатируются и были демонтированы необходимо дозаправлять только на 10% от общей массы хладагента. Данная информация опять же указывается на шильде.
Иногда при неправильной установке или подсоединении трубопроводов в приборе количество хладагента может быть низким. А чтобы исправить положение нужно выпустить весь имеющийся в устройстве фреон наружу, стараясь, чтобы масло осталось внутри компрессора. Для этого клапан, через который происходит заправка, слегка открывают. В течение нескольких часов весь фреон выйдет из системы. Если масло начнет вытекать вместе с газом, то нужно приоткрыть вентиль еще меньше. Когда весь хладагент выйдет можно проводить заправку новым фреоном.

Мощность электропотребления сплит-системы

Мощность потребления – характеристика, которую не редко путают с предыдущими показателями даже специалисты в данной сфере. Путают, скорее всего, потому что она тоже выражается в кВт и к тому же еще может иметь несколько показателей (максимальную, минимальную, номинальную мощность потребления). Данная характеристика показывает, какое количество электроэнергии потребляет кондиционер для осуществления своей функции (охлаждения или обогрева).

Энергоэффективность – показатель, который зависит от вышеперечисленных характеристик, и отражает эффективность (КПД) работы сплит-системы с энергетической точки зрения. Выражается данный показатель коэффициентом, который определяется, как отношение производимой мощности (охлаждения или обогрева) к потребленной мощности (при охлаждении или при обогреве).

Допустим, мы знаем, что кондиционер холодопроизводительностью 2,2 кВт потребляет при охлаждении помещения 0,6 кВт электроэнергии. Коэффициент энергоэффективности его работы на охлаждение будет равен 3,67.

В современных стандартах принято распределять энергоэффективность электрических приборов на классы. Каждый класс соответствует определённым значениям данного показателя. На нашем примере коэффициент 3,67 соответствует европейскому классу «А» (т.е. к наиболее экономичным приборам).

Следующей важной характеристикой кондиционера является величина звукового давления (или шумность) внутреннего и внешнего блоков. Выражается данная характеристика в дБ

Чем выше значение данного показателя, тем шумнее работает устройство, следовательно, менее комфортно пользователю (и соседям)

Чем выше значение данного показателя, тем шумнее работает устройство, следовательно, менее комфортно пользователю (и соседям).

Звуковое давление внутренних блоков имеет разное значение при различной скорости вала. Например, для «семерок» при низкой скорости в современных кондиционерах эта цифра находится где-то в пределах 24-32 дБ. У некоторых сплит-систем эта цифра достигает 19 дБ. На высокой скорости вращения вала уровень шума большинства внутренних блоков около 36-42 дБ.

Для кондиционеров «on/off» уровень шума внешнего блока находится примерно в пределах 45-55 дБ (для «семерок»). В рабочем режиме у таких устройств звуковое давление находится на одном значении.

Производительность любого инверторного кондиционера меняется в процессе его работы, поэтому уровень шума внешнего блока тоже изменяется. Для таких кондиционеров обычно указывают только максимальное значение этого показателя – около 50 дБ.

Еще одной характеристикой, на которую следует обратить внимание пользователю, является допустимая рабочая температура наружного воздуха. Она показывает, при какой температуре наружного воздуха допустима безопасная (с технической точки зрения) эксплуатация кондиционера

Важно соблюдать рекомендуемые производителем рабочие температуры для обеспечения высокой надежности и долговечности устройства

Энергоэффективность

Энергоэффективность кондиционера — параметр, который содержит в себе два прошлых параметров. По сути, это коэффициент между ними. Данный показатель является технической характеристикой всех современных электроприборов и отображает энергоэффективность (КПД).

Если говорить о энергоэффективности в рамках кондиционера, то она выражается в отношение производимой мощности (охлаждения или обогрева) к потребляемой мощности электричества. Если рассмотреть на примере, то возьмем прибор с холодопроизводительностью в 2,2 кВт, и мощностью электропотребления в 0,6 кВт . Коэффициент энергоэффективности составит 3,67.

В современных электроприборах принято разделять энергоэффективность на группы, от A до G, чем выше класс — тем более экономичным к электропотреблению считается прибор. В нашем примере, это 3,67 — что относится к классу «А» (наиболее экономичные приборы). Соответсвенно, приборы класса B — имеют более энергозатраные показатели чем A, класс C более энегозатраный чем B и т.д.

Кондиционеры с мультисплит системами, их расчет и заправка
