Как крепить водосточный желоб

Для чего нужен желоб и как он выглядит

Монтаж водостока под кровлю из металлочерепицы

Стекание воды по кровле выступает вариантом естественного отвода. Однако в местах с более выраженным рельефом, на внутренних углах, сложных карнизах этого недостаточно. Вода и снег здесь накапливаются, что чревато протечкой или повреждением кровельного материала.

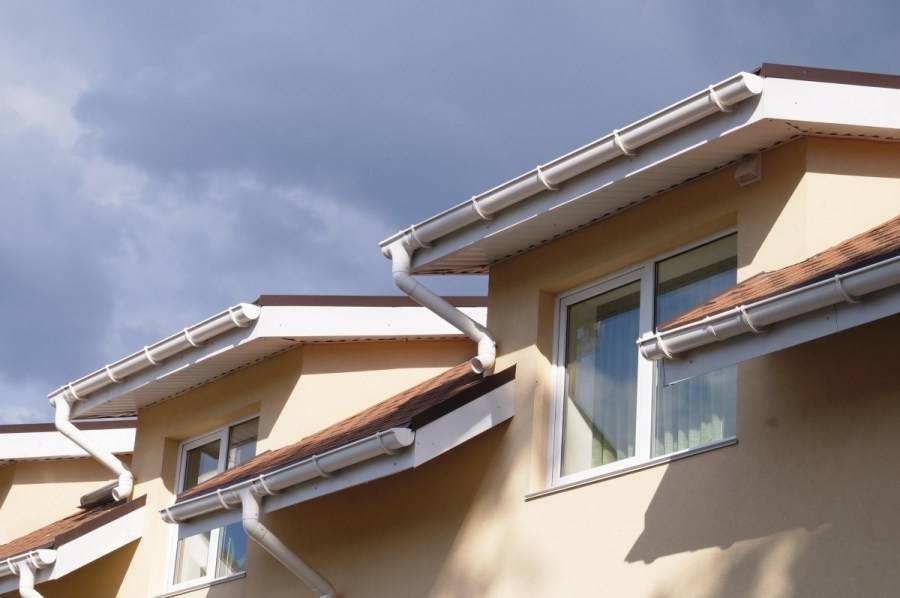

Водосток – разновидность санкционированного водоотвода. Такое устройство устанавливается на сложных участках, собирает в себя воду и выводит ее за границы крыши.

Водосточная система включает несколько элементов:

• подкарнизный желоб – конструкция, в которую собирается вода с кровли;

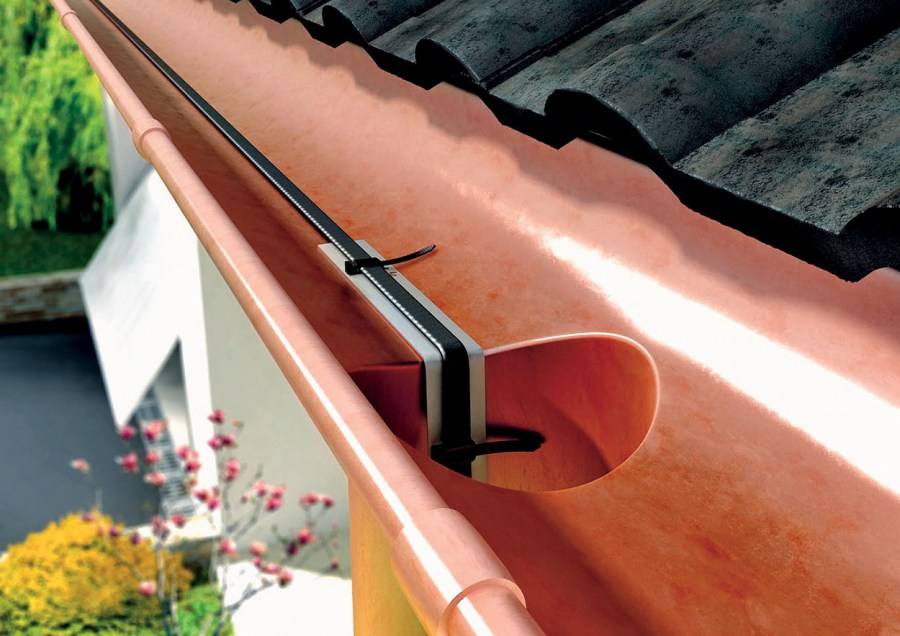

• воронка – через это устройство вода удаляется;
• труба – отвод воды за границы не только крыши, но и здания.

Желоба и воронки могут иметь разную форму в зависимости от назначения.

Конструкция водостоков

Водосток с открытым желобом

Прежде чем крепить восток к крыше под черепицу или профнастил, нужно правильно выбрать устройство.

По форме различают желоба полукруглые, прямоугольные, квадратные. Чаще всего используются круглые, поскольку они выводят максимальный объем воды при минимальных размерах. Кроме того, такое сечение предупреждает появление завихрений, а значит на стенках и в местах перехода в воронку или в трубу не откладывается грязь.

По конструкции различают закрытые и открытые желоба.

• Закрытый – воронка составляет с водостоком одно целое. Такая конструкция проще в монтаже и выглядит элегантно. Однако отверстие под воронку здесь узковато, его нужно освобождать от опавших листьев, грязи, льда.
• Открытый – воронка выступает отдельным элементом и монтируется самостоятельно. Проходимость такой системы выше, однако выше и парусность. Поэтому такие конструкции нужно тщательно прикреплять.

Изготавливают желоба и воронки из разных материалов. Главное требование к ним – стойкость к коррозии.

• Пластик – дешевый, легкий, неприхотливый вариант. Пластик не подвержен никакому виду коррозии, не нуждается в уходе. Материал глушит звук, поэтому шум текущей воды не беспокоит обитателей дома. Недостаток – низкая стойкость к механическим нагрузкам. Пластиковые водостоки довольно легко погнуть, смять, а сильный порыв ветра может их оторвать.
• Оцинкованное железо – долговечный, прочный, надежный материал. Не боится коррозии, так как покрыт защитным слоем цинка и полимерной краски. Минус – большая звонкость, шум воды очень хорошо слышен.
• Медный сплав – еще более устойчив к коррозии, чем оцинкованная сталь, но не так звонок: у меди выше коэффициент звукопоглощения. Медные водостоки очень красивы и не теряют своей привлекательности спустя много лет.

Установка водостоков — основные правила

1. Как установить водостоки, если крыша уже покрыта? Самый простой и самый распространенный вариант – это крепление водостока с помощью кронштейна к лобовой доске кровли. Это позволяет легко и быстро монтировать водосток на готовую крышу. Чаще всего такой вариант применяют при монтировании ПВХ систем. Преимущество в том, что данный водосток может выдерживать широкий диапазон нагрузок. Если же, ваша система сделана из металла, вы столкнетесь с проблемой, что кронштейны водостока короткие, но из этой ситуации можно выйти, удлинив их при помощи стропильной ноги;

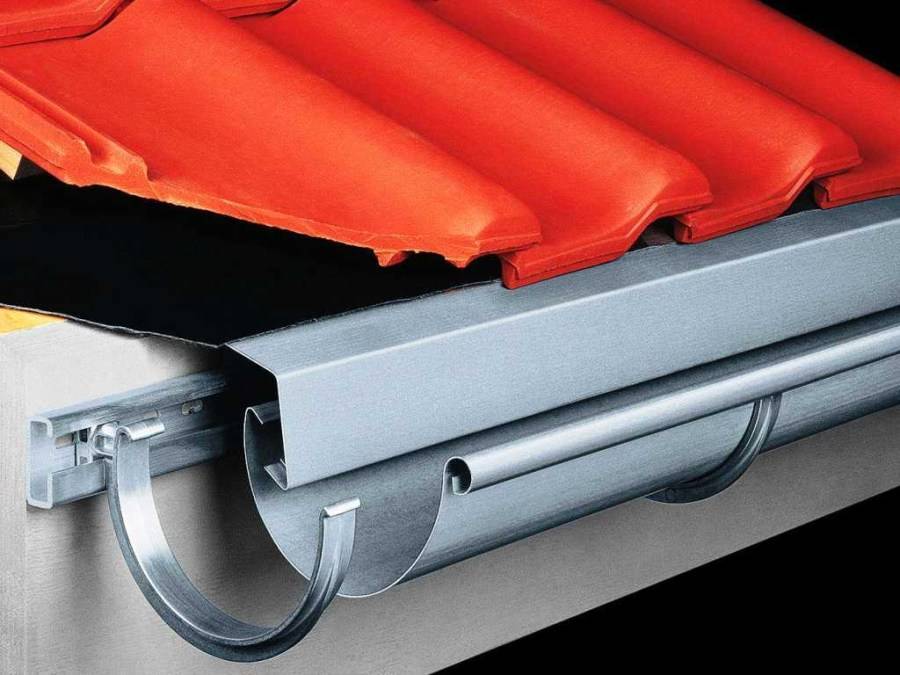

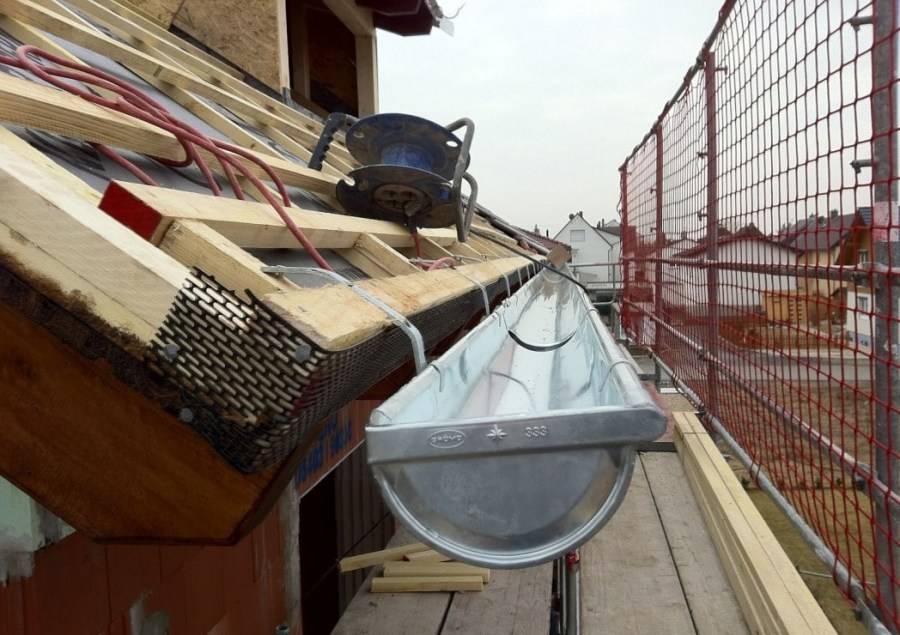

2. Второй способ — крепеж водосточного желоба осуществляется до укладки самой кровли. Сам желоб монтируют на стропильную ногу. Такой способ актуален для больших крыш (большая площадь), где применяют тяжелые кровельные материалы;
3. Третий способ крепления осуществляется при помощи длинных крюков, или сборных кронштейнов. Такая методика будет актуальна если расстояние между стропилами больше чем 600мм.

Крепление к лобовой доске

Другие методы крепления

Для того, чтобы система водоотвода была установлена правильно вам нужно знать:

• сами держатели необходимо установить на расстоянии не меньше 0.35-0.5м;
• установить правильный угол желоба (по направлению водосточной трубы) 0.5-2%, именно такой наклон позволяет воде самостоятельно очищаться;
• сам крой желоба должен быть на 3 см ниже от ската крыши.

Уклон желоба на 1 метр длины

ВАЖНО!
Перед тем, как установить систему водостока на свой дом, ознакомьтесь с инструкцией производителя.

Крепление водосточной трубы к стене при прокладке водостока сверху вниз

Как правило, водосточные трубы монтируют сверху вниз с установкой колена, муфты и слива кверху раструбом. Последовательность проведения монтажа такова:

1. Определяется, где будет зафиксирован верхний кронштейн. В расчет принимаются показатели ширины свеса крышного карниза и размеров трубного колена. При вынесенной на значительное расстояние от стены приемной воронке водосточного желоба стоит прибегнуть к применению на водосточной трубе изгиба, позволяющего подвести ее поближе к стене. Для выполнения изгиба можно воспользоваться фасонным элементом (коленом с определенным углом) или коротким отрезком трубы.
2. Установив верхний кронштейн, с помощью отвеса намечается вертикаль, на протяжении которой производится разметка мест для установки прочих крепежных элементов для фиксации водосточной трубы. Предполагаемое расстояние между креплениями составляет около 1000 мм.
3. По завершении размещения кронштейнов монтируется отвод, обеспечивающий подачу воды, поступающей из желоба, проходя водосборную воронку, в водосточную трубу.
4. Заведя верхний конец водосточной трубы в фигурную часть, выставляют ее по вертикали с помощью отвеса и крепят к стене хомутами. Одно из креплений рассматривается как фиксирующее, прочие – в качестве направляющих. Производители некоторых водосточных систем настоятельно рекомендуют применять хомуты – компенсаторы теплового расширения. Крепление хомута производится под соединителем, куда заводят последующую трубу.
5. На нижнем конце закрепленной посредством хомутов трубы производится установка сливного колена. При этом от нижнего края до отмостки расстояние составит 250-300 мм. При наличии дренажной системы или ливнеприемника нижний конец водосточной трубы заводят туда напрямую.

Как правило, монтаж водосточной трубы производится сверху вниз

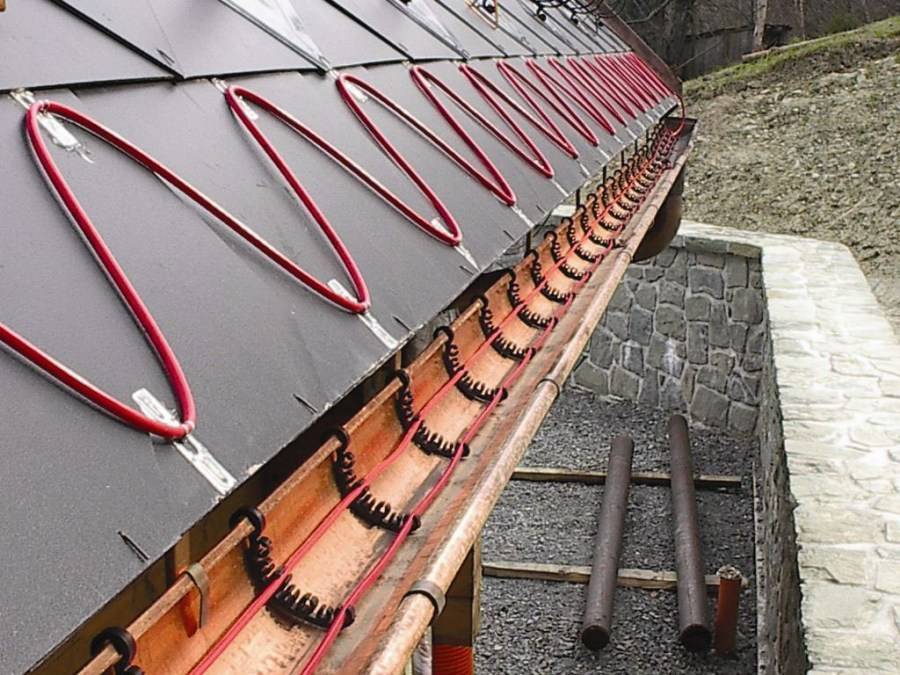

Крепление водосточной системы на подвесных кронштейнах

Наиболее простым способом крепления водостока к крыше из мягкой кровли считается монтаж с использованием системы крюков, которые устанавливаются к деревянным стропилам. Чтобы конструкция была надёжно закреплена и выдержала любые капризы природы, необходимо лишь правильно осуществить расчёт и найти места для крепления кронштейнов при помощи саморезов.

Если шаг стропил из дерева или конструкция свеса кровли не позволяет закрепить подвесные крючки, применяют брусок размером 40 х 40 мм. Используя саморезы, дополнительный элемент присоединяют к нижней части кровли по всему периметру. Такой метод крепежа усложняет конструкцию, однако в будущем кронштейны можно устанавливать в любом удобном месте и в необходимом количестве.

На деревянный брусок будет постоянно попадать влага, поэтому его следует заранее обработать защитным лаком.

Водосточная система Docke Германия-Россия

Водостоки Дёке – новое поколение водосточных систем из ПВХ!

Водосточные системы Дёке были разработаны в Германии специально для строений малой этажности – коттеджей, загородных домов и дачных домиков. Водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий. Продукция выпускается под торговой маркой Docke по лицензии и под контролем компании “DOCKE Systemlosungen GmbH”, Берлин.

про водосточную систему

Оптимальная цена

Водостоки Дёке – это оптимальное соотношение “цена-качество” в сегменте водосточных систем из пластика. Причина в таком соотношении – традиционное немецкое качество по российским ценам. Налаженные связи с поставщиками делают возможным сохранение стоимости продукции на оптимальном уровне. Производство водостоков Дёке расположено в России, что позволяет максимально снизить транспортные издержки.

Надежность и гарантии

Водосточные системы Дёке отличаются высокой степенью надёжности, нетребовательны к уходу и сохраняют свои функциональные качества долгие годы. Использование современного оборудования на производстве, дает возможность обеспечить водостокам Дёке возврат к первоначальной форме при различных видах деформации – изгибах, ударах и других механических воздействий. Достаточная толщина элементов обеспечивает высокую прочность при работе под нагрузкой воды, снега и льда. Гарантированный производителем срок эксплуатации водостоков Дёке – 25 лет. Это подтверждается фирменным гарантийным талоном.

Цветовая гамма

Водостоки Дёке производятся в четырех цветах: белый, коричневый, киви (салатовый) и банан (светло-желтый). Они идеально сочетаются с цветами сайдинга Дёке и наиболее распространенными оттенками кровли: красным, коричневым, зеленым, синим или серым. На нашем складе в Киеве в наличии придерживается два цвета водостоков Дёке: белый и коричневый. Остальные два оттенка являются заказными, и поставляются на наш склад в течении 10 рабочих дней при 100% предоплате.

Стойкость к выцветанию и климатическая устойчивость

Новые технологии и инновационные материалы позволяют водостокам Дёке иметь стойкость к выцветанию для все цветов, на протяжении всего срока службы. Эксплуатация водостоков Дёке проходит в климатических условиях от +50 до -50 градусов. Водостоки Дёке абсолютно не подвержены коррозии и гниению, устойчивы к воздействию кислот, щелочей и солей, которые могут быть растворены в дождевой воде. Еще один дополнительный плюс водосточных систем Дёке – слабая адгезия (сцепление) со льдом.

Легкий вес

Погонный метр водосточной трубы Дёке весит всего 690 граммов. Учет веса конструкции не требуется на этапе проектирования, поэтому водостоки Дёке идеально подходят как для новых, так и для реконструируемых зданий.

Легкий монтаж

Система водостоков Дёке проста в установке и универсальна, поэтому установить ее под силу обычному строителю-любителю. В водостоках Дёке применена система бесклеевого соединения, герметичность надежно обеспечивается резиновыми уплотнителями. Элементы просто соединяются друг с другом и легко защелкиваются. При этом каждое соединение трубы или желоба с фитингом является компенсатором температурного расширени/сжатия.

Восстановление формы

Разработанная специалистами Дёке технология “Form Keeper” обеспечивает восстановление элемента водосточной системы в случае деформации. После окончания воздействия элемент принимает первоначальную форму без потери качественных характеристик и внешнего вида. Эффект памяти формы является важным отличием пластиковых водосточных систем Дёке от оцинкованных и металлических водостоков, которые при деформации теряют вид и свойства без возможности восстановления.

Система Clear Tube

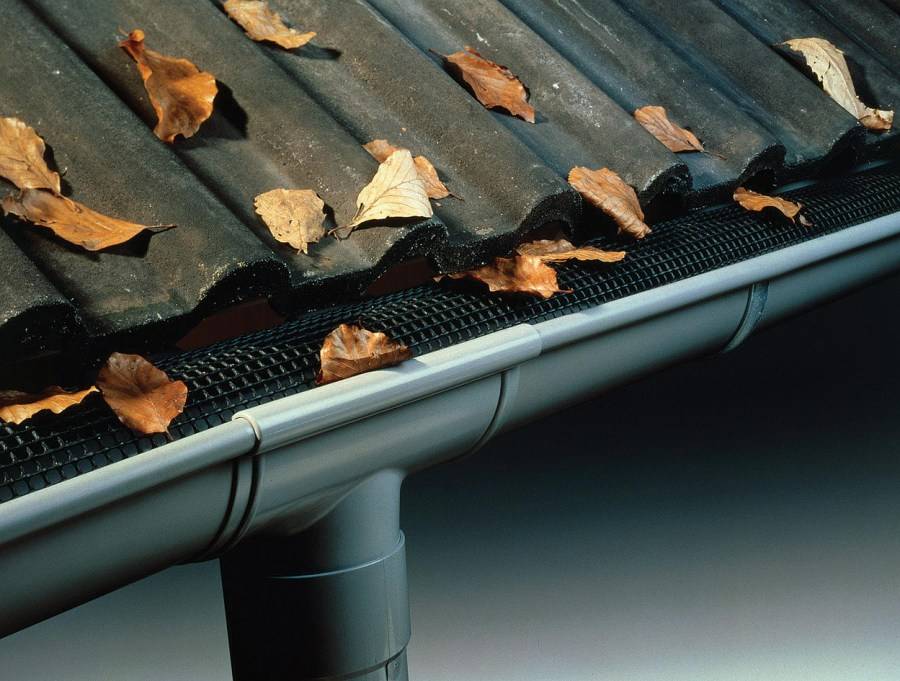

Налипание листвы на внутренней поверхности водостоков всегда доставляет немало хлопот. Особенно остро эта проблема возникает осенью. Специалистами Дёке разработана специальная система “Сlear Tube”, которая позволяет навсегда избавиться от проблемы налипания листвы: на внутренней поверхности желоба и фитингов предусмотрены продольные ребра, предотвращающие налипание листвы внутри водостоков и уменьшающие риск засорение трубы.

Критерии выбора

Водосточная система выбирается по двум показателям:

1. Материал, из которого изготавливаются элементы конструкции.
2. Размеры элементов. В основном это ширина лотков и диаметр труб.

Пластиковая или металлическая?

Сегодня производители предлагают водосточные системы, изготавливаемые или из стального листа (оцинкованного и покрашенного), или из меди, или из пластика.

Отметим, что стальные водоотводы используются в сооружении водосточных систем давно. И сегодня это один из востребованных видов. О нем можно сказать, что это:

• повышенная прочность элементов,
• их долгосрочная эксплуатация,
• возможность оформить в разные цвета за счет покраски,
• невысокая цена,
• простота установки.

Медные водостоки относятся к категории премиум класса. По всем техническим и эксплуатационным характеристикам ни превосходят и стальные, и пластиковые. У них превосходный внешний вид, но очень высокая цена. Именно поэтому медные водосточные система не так популярны, как две остальные.

Что касается изделий из пластика, то первое, на что обращают внимание потребители, это низкая цена. Но основное преимущество этого материала – стопроцентная коррозионная стойкость

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным

К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным. К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие.

Как рассчитать размеры водостоков

Расчет размеров элементов водосточной системы проводят относительно площади скатов крыши. Вот таблица с некоторыми соотношениями, касающихся пластиковых и металлических систем.

Площадь ската крыши, м²	Ширина желобов (пластик-металл), м	Диаметр труб (пластик-металл), м	Количество водосточных стояков для одного ската, шт.
До 70	0,9/1	0,75/0,75	1 у края стены
70-140	1,3/1,5	1/1	1 у края стены
До 110	0,9	0,75	1 по центру карниза
110-200	1,3	1	1 по центру карниза
До 140	0,9/1,25	0,75/0,9	2 стояка
140-220	1,3/1,5	1/1	2 стояка

Даже из этого соотношения хорошо видно, что пластиковые конструкции по своим размерам меньше, но пропускают объем воды точно такой же, как и металлические системы с большими размерами. Получается, что даже в этом случае пластиковые водостоки предпочтительнее. Но надо отдать должное производителям металлических водосточных систем, которые сегодня предлагают изделия из оцинкованной стали, покрытые с двух сторон полимерным слоем. Это в первую очередь увеличивает срок их эксплуатации, а во-вторых, приближает технические характеристики к пластиковым аналогам. Но по прочности металлические все равно лучше.

И еще одна таблица сравнения преимуществ пластиковых и металлических водостоков.

Пластиковые водостоки	Металлические
Дешевле металлического	Высокие прочностные характеристики, потому что изготавливается из оцинкованного листа толщиною 0,6 мм
Меньше отходов в процессе монтажа	Разнообразное оформление в плане декоративного дизайна
Степень деформации ниже	Не реагирует на температурные деформации
В процессе установки не боится царапин	Прекрасно гармонирует с металлическими кровельными материалами
То же самое и в процессе эксплуатации	Хорошо справляется с перепадами температур
Не страшны мелкие дефекты	Не деформируется под действием солнечных лучей
При деформации после схождения снега может восстанавливаться по форме и размерам	Имеет большую несущую способность
Монтаж легче, чем металлического	Не такой хрупкий как пластик
Вес меньше	Это негорючий материал
Нейтрален к воздействию биологических и химических нагрузок	Срок службы 15-30 лет
Звукоизоляционные свойства лучше
Не коррозирует
Срок службы 10 лет

Вот такие сравнительные характеристики можно предложить, чтобы сделать правильный выбор водосточной системы. Главное, как показывает практика, это долгосрочная эксплуатация и внешний вид, который должен вписаться в оформление дома. Об эффективность можно говорить лишь с позиции точного расчета размеров.

Расчет и выбор материалов для водостока

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

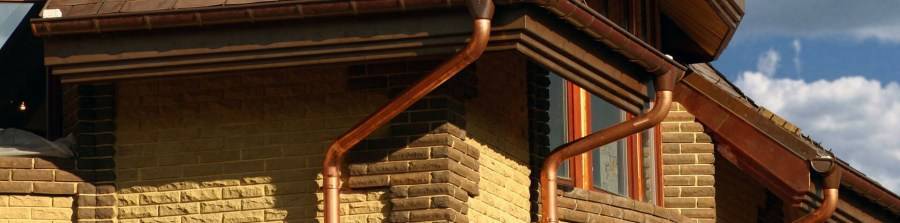

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
2. Количество воронок и сливов определяется количеством стояков.
3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
5. На каждый стояк устанавливается по два отвода.
6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м²	Диаметр жёлоба, мм	Диаметр трубы, мм
до 30	90–100	75
30–50	100–120	87
50–125	120–150	100
больше 125	150–200	110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

• ножовка по металлу;
• ножницы по металлу;
• перфоратор для сверления стен под крепление стояков;
• шуруповёрт
• длинный шнур, рулетка, карандаш;
• уровень, отвес;
• плоскогубцы;
• киянка, молоток;
• стремянка.

Это приводит к нарушению защитного цинкового слоя

Этапы установки

Перед тем, как взяться за самостоятельную установку водосточной системы, нужно внимательно ознакомиться со всеми пунктами инструкции для монтажа желобов и водостока. Ошибки в процессе монтажа могут привести к серьезным последствиям.

Этап 1. На данном этапе производится соединение основных креплений с крышей. Существует огромное разнообразие крепежных деталей, которые помогают прикрепить желоб к крыше или стене.

Самые распространенные крепежные элементы – это кронштейны. Расстояние между ними составляет порядка полметра.

Этап 2. Далее к водосточным трубам присоединяются воронки. Они являются промежуточным звеном между желобом и трубой. Для металлических воронок используются специальные фиксирующие приспособления, а для пластиковых – строительный клей.

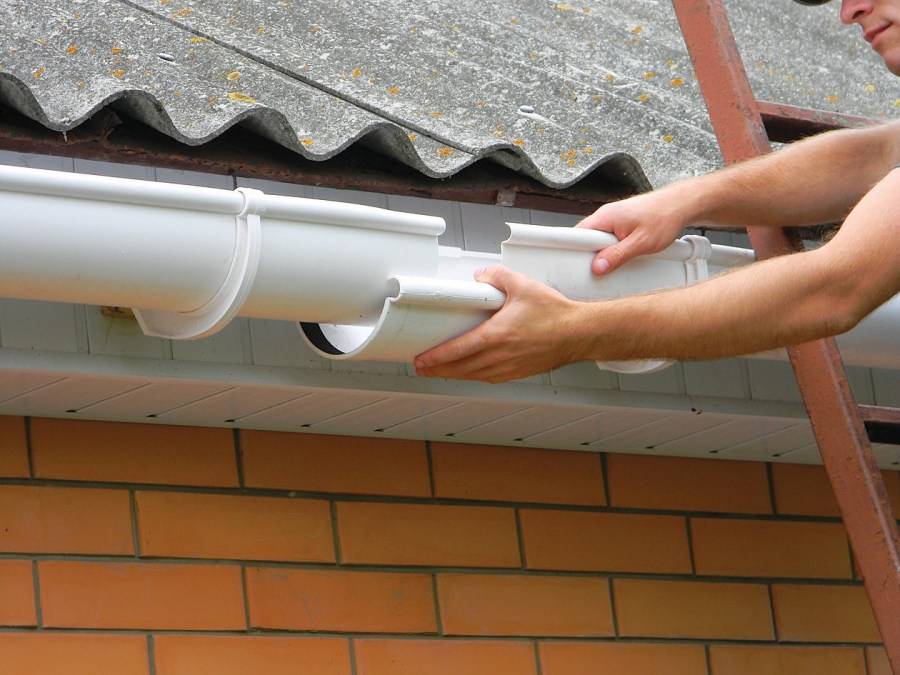

Этап 3. На следующем шаге желоб прикрепляется к крыше. Его укладывают на кронштейны, затем фиксируют с помощью предназначенных для этого деталей.

Этап 4. Для того, чтобы обеспечить герметичность установки, используются специальные заглушки. По краям этой детали расположены резиновые уплотнители. При грамотной стыковке частей исключается возможность протекания воды.

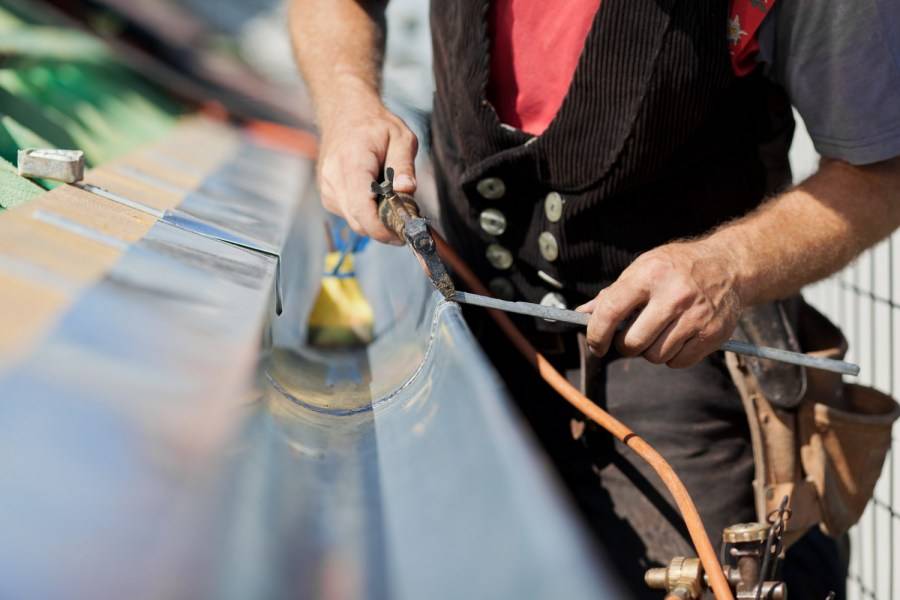

Этап 5. На данном этапе отдельные участки желоба соединяются друг с другом по специальной технологии.

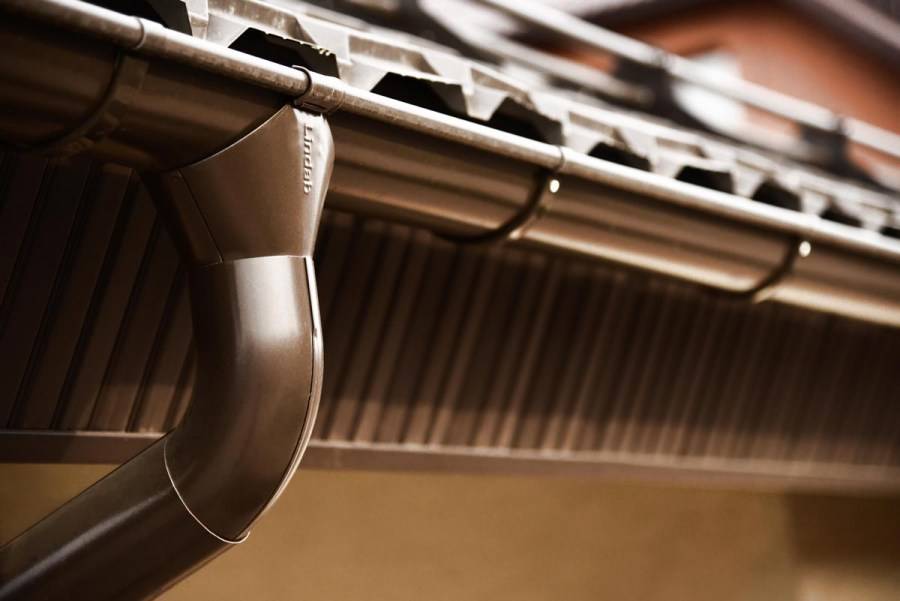

Этап 6. Далее необходимо присоединить колено водостока к воронке. Выходное отверстие при этом смотрит на стенку, тогда труба будет плотнее прилегать к зданию. Здесь же можно заняться установкой второго колена.

Этап 7. После того, к системе подключено колено, производится крепеж водосточных труб. Хомут позволяет создать прочное соединение между коленом и полым цилиндром. Если возникает необходимость удлинения водостока, то можно вставить трубу меньшего диаметра, и таким образом, увеличить длину конструкции.

Этап 8. Тип хомута выбирается в зависимости от материала, из которого изготовлена стена дома. По форме они напоминают кольцо с двумя болтами. Они фиксируют трубу на месте.

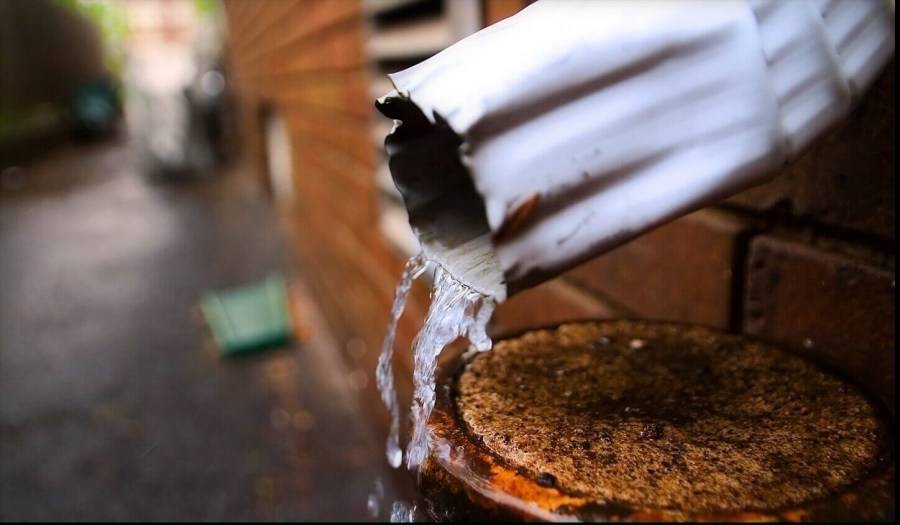

Этап 9. Заключительным этапом является установка колена, которое расположено возле земли на высоте около 30 см.

Из чего производят водосточные системы

В наше время самыми популярными материалами для производства водостоков являются пластик и металл. Каждый из этих материалов имеет ряд неоспоримых преимуществ и несколько недостатков.

В ближайшем прошлом водосточные системы производились исключительно из одного материала – оцинкованной стали. Ее повсеместно использовали не только для производства труб и водоотводов, но и для изготовления кровельного покрытия. Несмотря на это, в последнее время оцинкованную сталь на строительном рынке все чаще стали заменять конструкциями из пластика.

Использование изделий из пластика при монтаже систем водостока имеет ряд преимуществ. Например, полимеру можно придать почти любой цвет форму. Это дает возможность при помощи водосточных труб не только сохранить конструкцию здания от нежелательного воздействия влаги, но и реализовать любые дизайнерские идеи.

Дизайнер сам может подобрать те пластиковые водосточные трубы, которые лучше все подойдут для внешнего вида вашего дома и не будут выделяться на общем фоне. Еще одним важным преимуществом системы водостока, созданной из полимеров, является их производство готовыми наборами, которые можно легко собрать без помощи специалистов.

Стоит учитывать, что любой готовый набор обычно обходится дороже, чем все элементы по отдельности. На этом можно сэкономить, если не приобретать готовые конструкции, а самому изготовить систему водоотвода, выбрав желоба и пластиковые трубы из широчайшего ассортимента на строительных рынках.

Так или иначе, нужно знать, что явным недостатком пластиковых водостоков является слабый уровень устойчивости к регулярным заморозкам и разморозкам. Продумывать конструкцию пластиковой системы водостока нужно таким образом, чтобы вода в ней не застаивалась и, самое главное, не замораживалась в зимний период. Во время зимних оттепелей нередко можно наблюдать таяние снега, при этом ночью зимой еще довольно холодно.

Это может повредить полимерные трубы и привести к образованию в них трещин. Безусловно, помимо пластиковых систем, широко распространившихся в последнее время, водосточные трубы могут быть выполнены из других материалов. На рынке представлены водостоки из меди или других сплавов. Однако зачастую эти конструкции стоят довольно дорого и могут серьезно отразиться на вашем бюджете.

При всем этом, большинство россиян по-прежнему выбирают систему водоотвода из оцинкованной стали, обуславливая это их надежностью и простотой. Сейчас на рынке появилось альтернативное решение – металлические конструкции с покрытием из полимера. В них сочетаются все плюсы двух материалов, исключающие взаимные недостатки. Но это не могло не сказаться на стоимости продукта, эти трубы дороже обычных примерно в 2-3 раза.
